Надійність у чистому вигляді.

Задньонавісні косарки DISCO

Задньонавісні косарки DISCO з косарним брусом MAX CUT характеризуються продуктивністю й надійністю в будь-яких умовах.

Косарки DISCO — під будь-які вимоги, для будь-якої робочої ширини та будь-якого трактора.

  • MAX CUT для всіх.Професійна техніка CLAAS використовується навіть у найменших моделях.
  • З плющилкою.Ефективне використання часу для отримання корму найкращої якості.
  • Без плющилки.Легкий хід і надійність під час руху.
  • Близько до трактора.Короткий підвіс близько до трактора.

Технічні особливості передньонавісної косарки DISCO.

MAX CUT.

MAX CUT.

  1. Корпус хвилеподібної форми для висунутих уперед косарних дисків
  2. Оптимальний тунельний ефект, підсилений ковзними башмаками з ефектом спойлера
  3. Інноваційна концепція нарізних з'єднань для максимальної деформаційної стійкості
  4. Необслуговуваний косарний брус, який не вимагає регулярного змащування, для максимального строку служби
  5. Запобіжні модулі SAFETY LINK для захисту бруса в разі зіткнення
  6. Додатково загартовані й формовані проміжні елементи башмаків для акуратного зрізу
  7. Дуже малі отвори в брусі для максимальної міцності

Менше навантаження.

Менше навантаження.

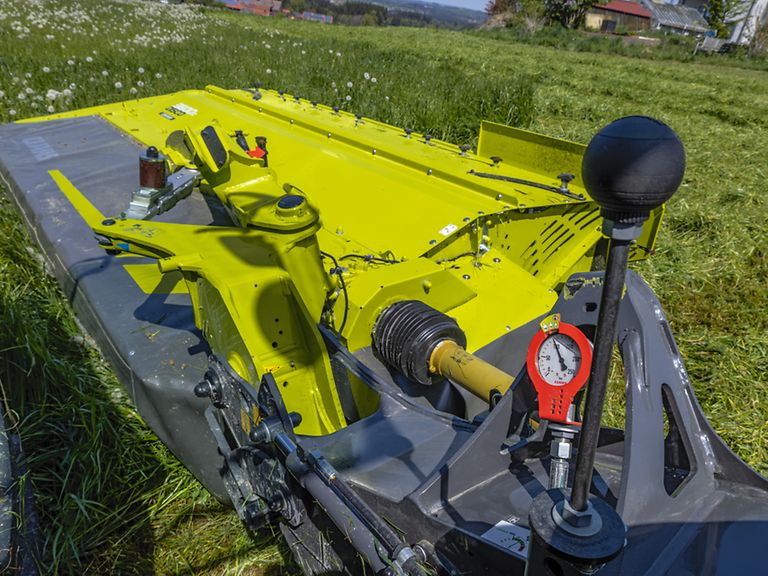

ACTIVE FLOAT дозволяє швидко й без ускладнень реагувати на найрізноманітніші умови, як-от мокрі ділянки або сухі пригірки, а також неоднорідність посівів. За допомогою секції гідророзподільника односторонньої дії тиск косарки на ґрунт гнучко регулюється навіть під час руху. Добре видимий із кабіни манометр постійно відображає налаштоване значення.

Зменшення частоти обертів.

Зменшення частоти обертів.

Усі ротаційно-дискові косарки DISCO можуть працювати також зі зниженою частотою обертання вала відбору потужності 850 об/хв, якщо дозволяють умови експлуатації. Такий «убудований економічний ВВП» забезпечує суттєве зменшення витрат пального.«У середньому завдяки зниженню частоти ВВП господарства можуть заощаджувати до 22 % пального. У разі використання DISCO 9200 C AUTO SWATHER це приблизно 1,16 л/га або 7 л/год». Такий висновок зробив студент Кільського університету за результатами 32 польових випробувань.

Пальцева плющилка.

Пальцева плющилка.

Пальцеві плющилки з розташованими по спіралі V-подібними пальцями є ідеальним рішенням для збирання злакових. Інтенсивність обробки налаштовується за допомогою дефлекторного щитка. Еластична опора дозволяє пальцям відхилятися в разі потрапляння в плющилку сторонніх предметів, наприклад каміння. Як результат: ви уникаєте витрат на ремонт. Доступна також опція розподілу рослинної маси по всій робочій ширині за допомогою дефлектора-розподільника або укладання на один валок за допомогою гнучко регульованих валкоутворювальних щитків.

Вальцева плющилка з поліуретановими вальцями.

Вальцева плющилка з поліуретановими вальцями.

Обробка культур із великим обсягом листя, як-от люцерни, має бути щадною. Ціль — розплющити стебла, не втрачаючи листя. У такому випадку ефективним буде застосування косарки DISCO з вальцевою плющилкою. V-подібні поліуретанові вальці з дуже високим строком служби, які взаємодіють один з одним, розчавлюють жорсткі стебла й захищають листя. Ступінь обробки плавно регулюється попереднім натягом пружин. Пружини також захищають вальці від сторонніх предметів.

Як опція подвійний привод вальців пропонується з ножичним редуктором, розробленим спеціально для максимальної пропускної здатності під час обробки дуже важких культур. Формування валка забезпечують регульовані валкоутворювальні щитки.

Вальцева плющилка зі сталевими вальцями.

Вальцева плющилка зі сталевими вальцями.

Доступні як опція вальцеві плющилки зі сталі являють собою ефективне рішення для надійного плющення рослин навіть із товстими стеблами, наприклад, сорго.

Спеціально розроблений профіль вальців із краями, що сходяться під гострим кутом, забезпечує високий ступінь плющення й рівномірне підв’ялювання навіть за важкої або вогкої рослинної маси.

Сталеві вальці стійкі до зносу й підтримують стабільно високу продуктивність завдяки подвійному приводу.

Моделі.

Надійність у чистому вигляді.

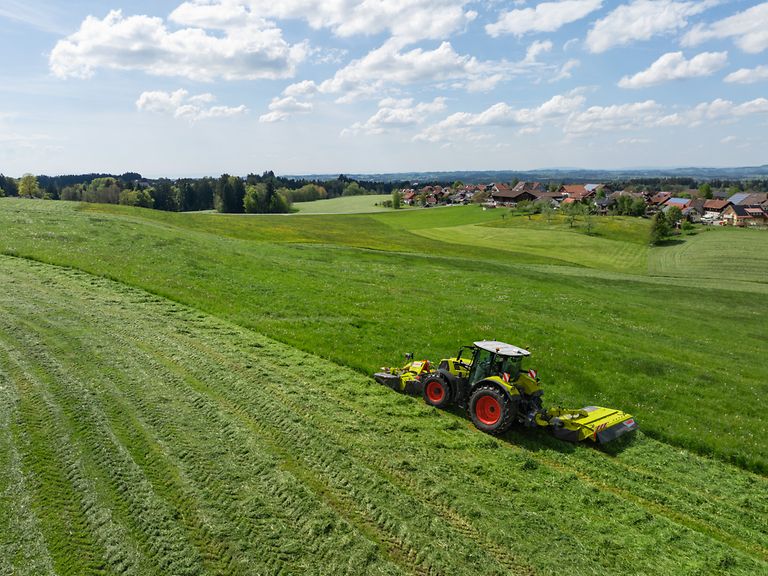

DISCO CONTOUR.

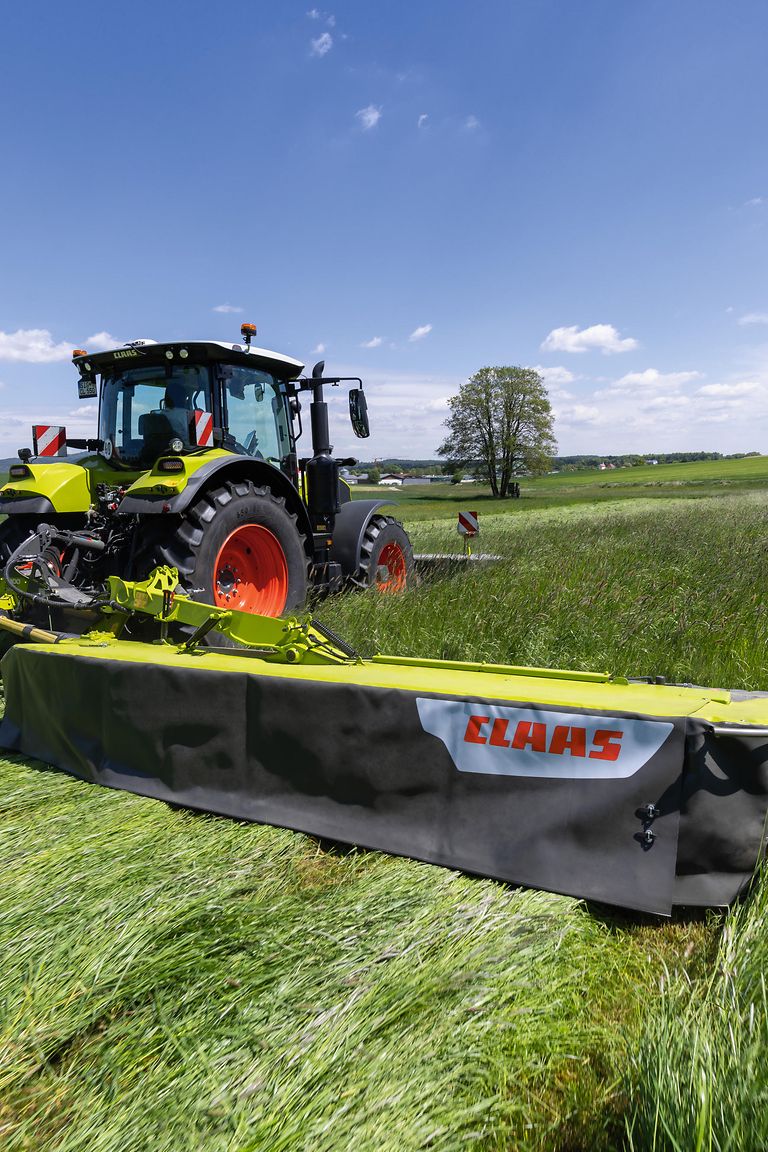

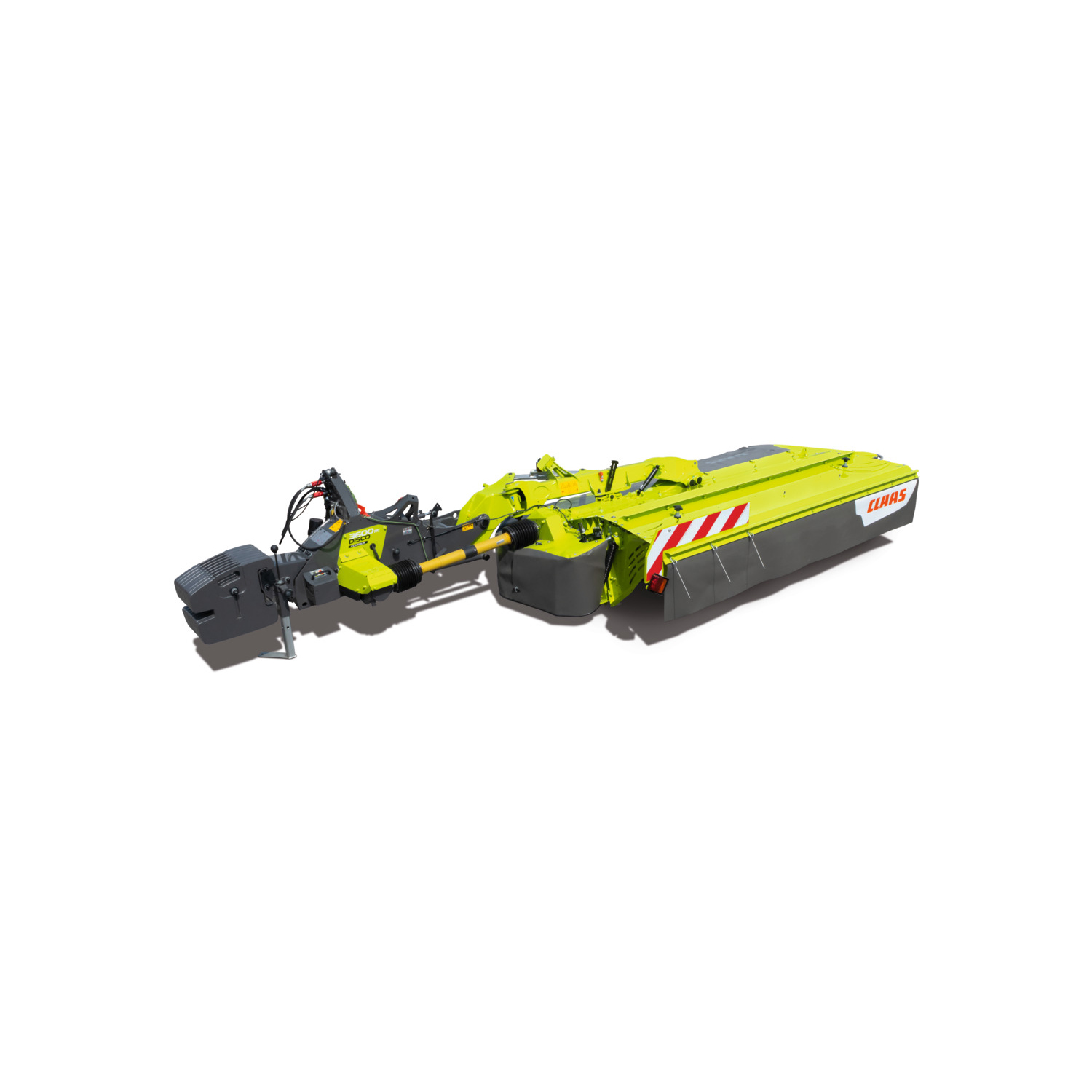

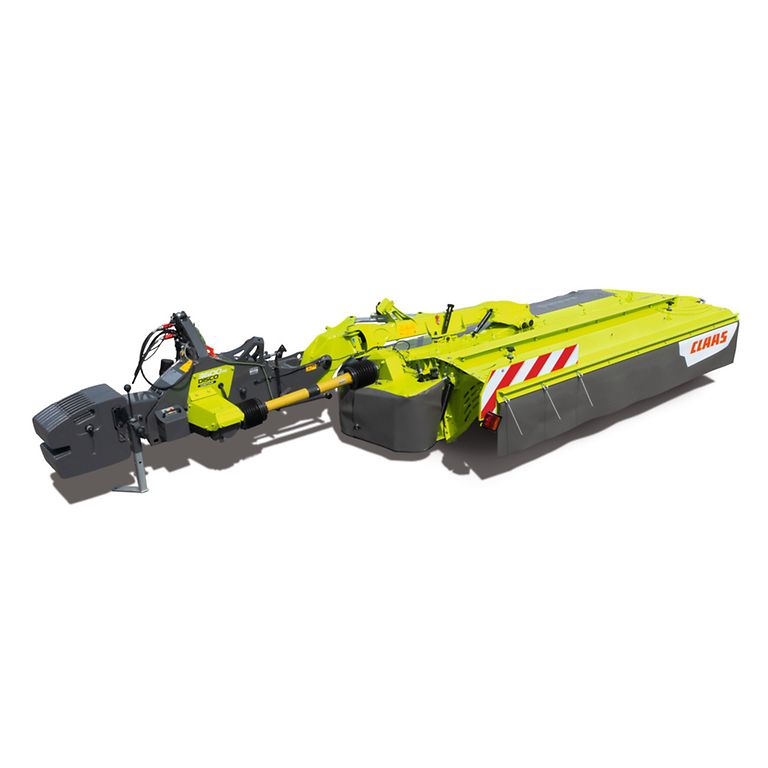

Серед задньонавісних косарок серії DISCO CONTOUR від CLAAS знайдеться відповідна машина для кожного підприємства. Потужні універсальні машини поєднують у собі продуктивність косарного бруса MAX CUT з іншими перевагами DISCO. Центральний підвіс слугує для ідеального копіювання рельєфу ґрунту. Транспортне положення з поворотом на 120° забезпечує безпечне та компактне транспортування автошляхами.


Ще одна перевага: сучасний, темний дизайн не лише має гарний вигляд, але й менш схильний до забруднень.

Оптимальне копіювання рельєфу.

Косарні модулі серії CONTOUR навішуються в центрі ваги, за рахунок чого вони можуть вільно хитатися, копіюючи рельєф ґрунту. Маркування у вигляді стрілок на консолях показує правильну висоту для налаштування.

Міцна конструкція.

Наші машини вражають надзвичайно надійною конструкцією, оптимізованою для чудового огляду. Узяти для прикладу міцний кожух плющилки, виготовлений зі зносостійкої сталі Hardox. Під час роботи з пальцевою плющилкою через каміння, що відкидається вгору, ударні навантаження можуть бути дуже високими. Якраз тут і показує себе міцна конструкція, що забезпечує надійний захист і подовжує строк служби.


Там, де це можливо, компоненти гідросистеми інтегровані в раму для захисту від зовнішнього впливу.

Доступні як опції противаги.

Під час роботи на схилах або з легкими тракторами стійкість швидко набуває вирішального значення. У таких випадках доступні як опції противаги забезпечують цілеспрямоване вирівнювання — для спокійнішого руху, кращої стійкості на схилі та більшої безпеки на розворотній смузі.

Під добрим захистом.

Усі задньонавісні косарки DISCO оснащені механічним захистом від зіткнень. Завдяки нахилу з'єднання на 15° у разі зіткнення косарний модуль відхиляється назад угору. Для продовження руху достатньо просто здати назад.

Надійність у дорозі.

Транспортне положення: 120° і центр тяжіння, що знаходиться близько до трактора, забезпечують максимальну стійкість. Це забезпечує безпеку і маневреність під час руху по дорогах. У транспортному положенні косарка автоматично фіксується механічно.

Вальцева плющилка зі сталевими вальцями.

Доступні як опція вальцеві плющилки зі сталі являють собою ефективне рішення для надійного плющення рослин навіть із товстими стеблами, наприклад, сорго.


Спеціально розроблений профіль вальців із краями, що сходяться під гострим кутом, забезпечує високий ступінь плющення й рівномірне підв’ялювання навіть за важкої або вогкої рослинної маси.


Сталеві вальці стійкі до зносу й підтримують стабільно високу продуктивність завдяки подвійному приводу.

Довговічність і легкий хід.

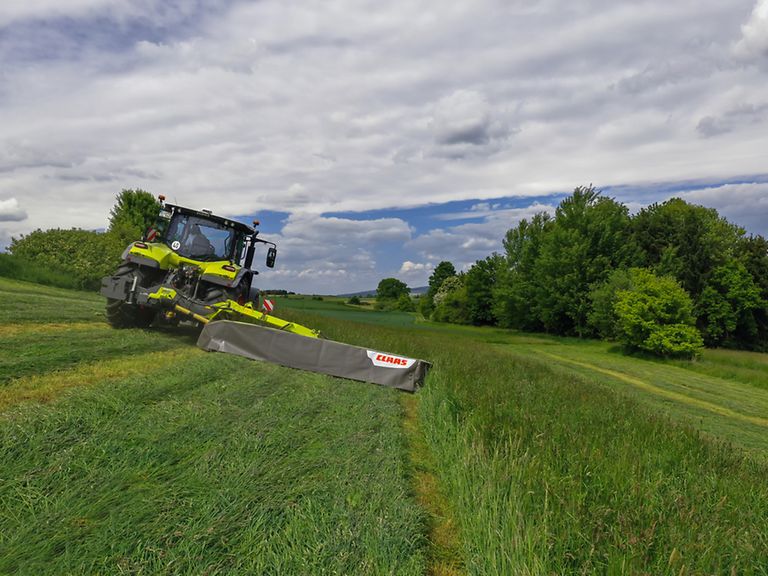

DISCO 100-ї серії з боковою навіскою.

Серед задньонавісних косарок серії DISCO CONTOUR від CLAAS знайдеться відповідна машина для кожного підприємства. Потужні універсальні машини поєднують у собі продуктивність косарного бруса MAX CUT з іншими перевагами DISCO. Центральний підвіс слугує для ідеального копіювання рельєфу ґрунту. Транспортне положення з поворотом на 120° забезпечує безпечне та компактне транспортування автошляхами.


Ще одна перевага: сучасний, темний дизайн не лише має гарний вигляд, але й менш схильний до забруднень.

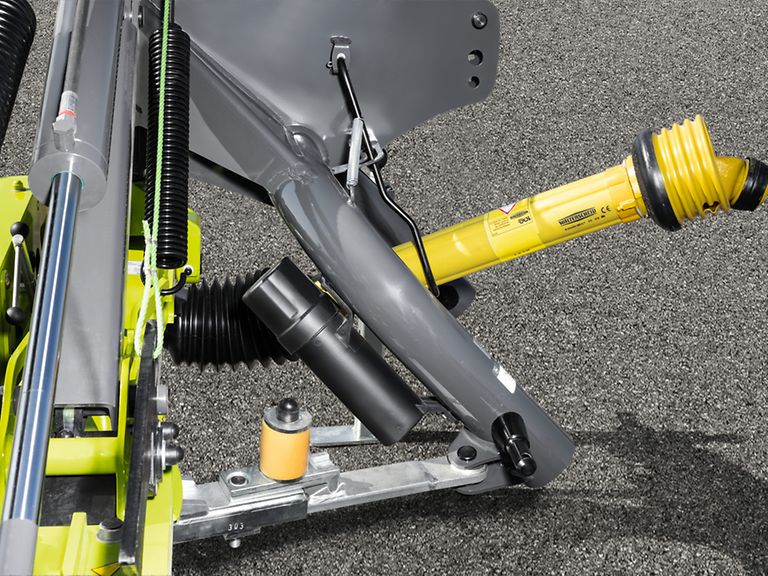

Розвантаження центра ваги.

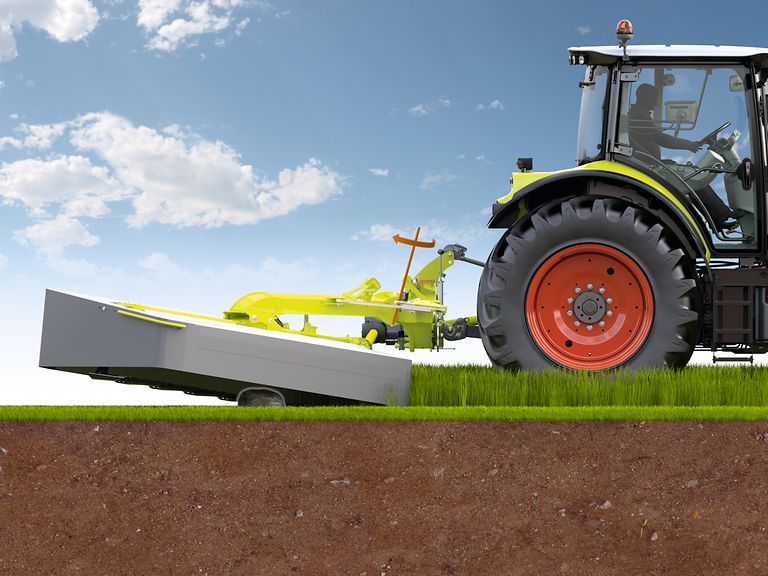

Велика розвантажувальна пружина зачіпляється посередині рами машини. До того ж лінія дії сили пружини проходить точно через центр ваги косарного модуля. Завдяки внутрішній і зовнішній опорам сила пружини рівномірно переноситься на косарний брус.


Маленька пружина додатково знімає навантаження з привода косарного бруса. Наша унікальна система розвантаження центра ваги тепер реалізує переваги центральної навіски й у моделях із боковою навіскою.

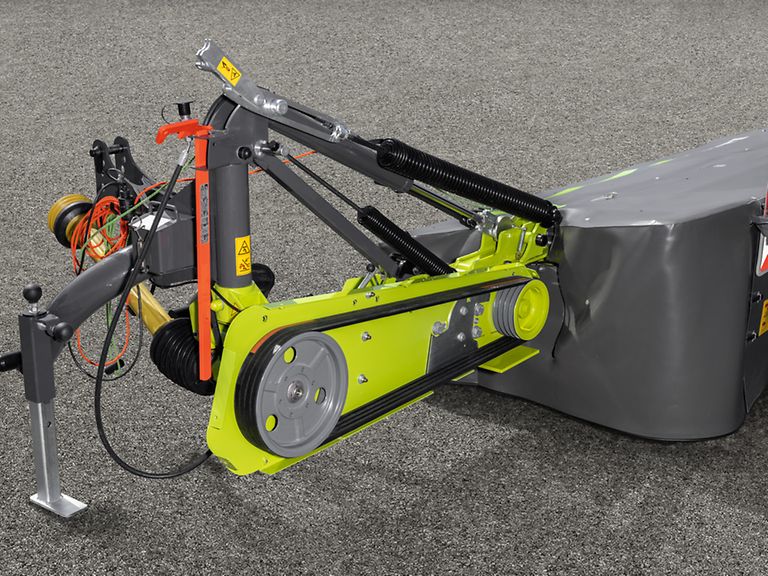

Привод.

Привод косарки здійснюється карданними валами, які потребують мінімального техобслуговування, без запобіжного ланцюга. Потужний ремінний привод, що натягується без інструментів за допомогою поворотної ручки, згладжує піки навантаження. Від нього зусилля передається в подвійний редуктор, який безпосередньо врухомлює зверху перший косарний диск, забезпечуючи оптимальний потік рослинної маси.

Механічний протинаїзний пристрій.

У разі наїзду на перешкоду негайно спрацьовує захист від перевантаження і косарний модуль може відхилитися назад. Для продовження руху потрібно просто трохи здати назад. Зовнішній край косарки також захищений від пошкоджень додатковою скобою.

Компактність.

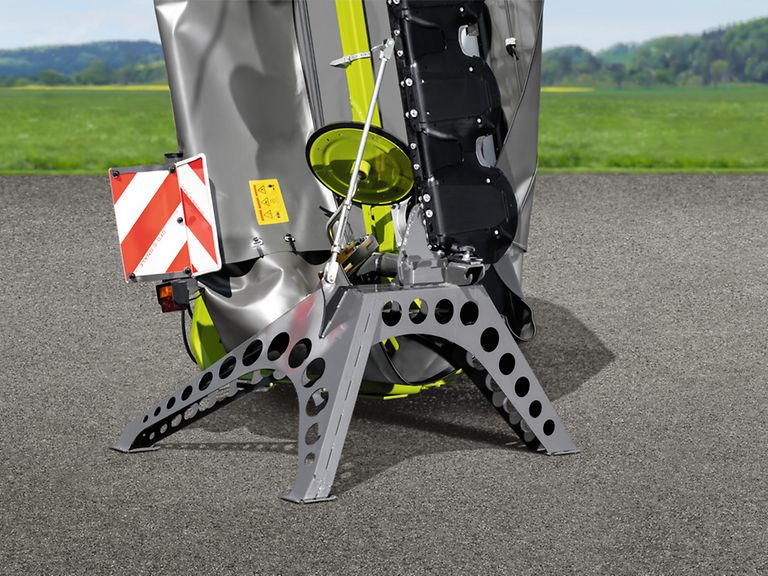

Для компактного зберігання пропонується окрема опора, на яку косарку можна встановити відразу після зняття з трактора, без додаткових підставок.

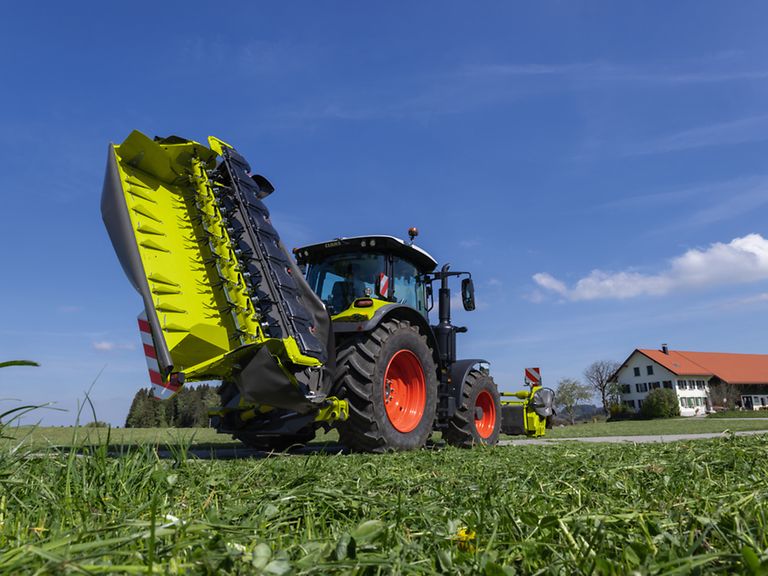

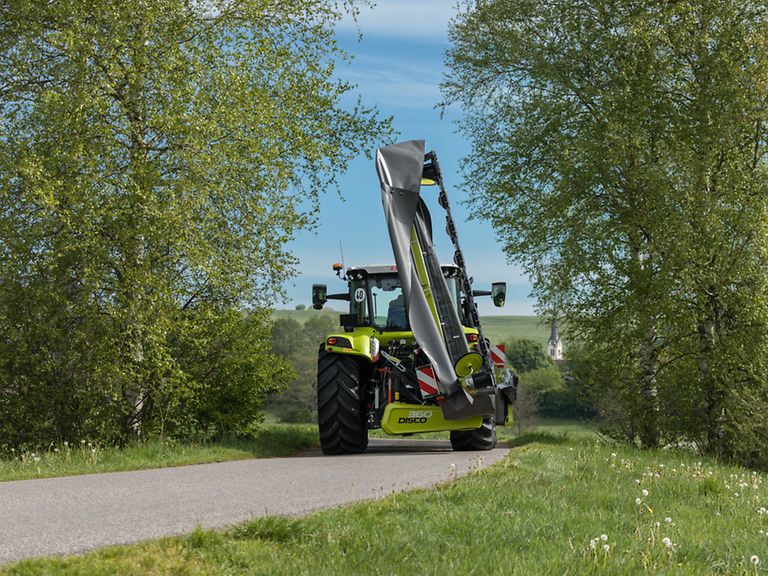

Транспортне положення 105°.

У транспортному положенні центр ваги машини зміщується ще далі до центру, за рахунок чого досягається максимально рівномірне навантаження задніх коліс трактора. Завдяки вбудованому подвійному редуктору реалізується мала транспортна ширина й вільний огляд назад. Циліндр подвійної дії з плаваючим поршнем забезпечує надійне складання на схилі, а також гальмування в кінці ходу.

Легке й швидке косіння.

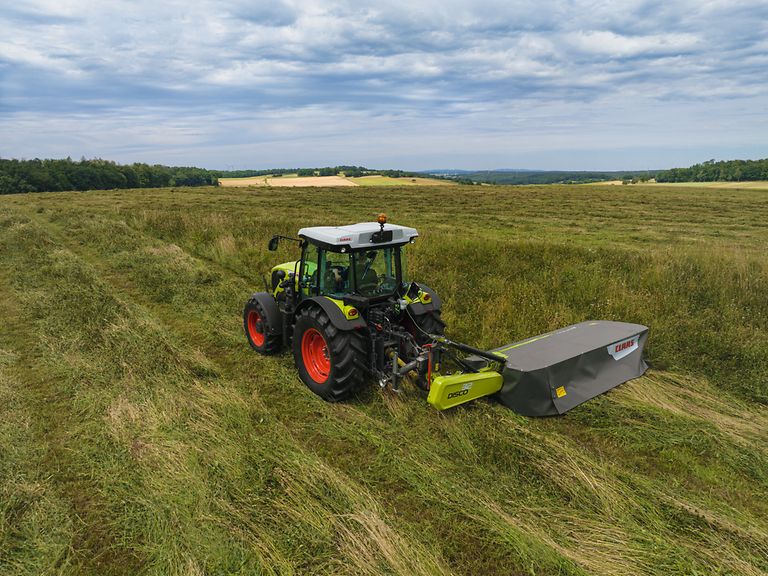

DISCO 10-ї серії з боковою навіскою.

Усі косарки DISCO з робочою шириною від 2,20 м мають однаковий високоякісний центральний елемент — косарний брус MAX CUT, адже ідеальний зріз потрібен кожній галявині.

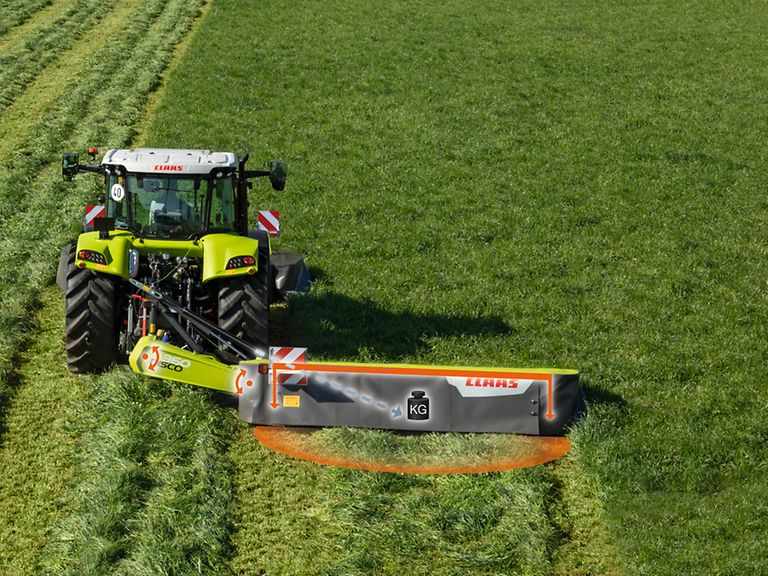

Розвантаження центра ваги.

Велика розвантажувальна пружина зачіпляється посередині рами машини. До того ж лінія дії сили пружини проходить точно через центр ваги косарного модуля. Завдяки внутрішній і зовнішній опорам сила пружини рівномірно переноситься на косарний брус.


Маленька пружина додатково знімає навантаження з привода косарного бруса. Наша унікальна система розвантаження центра ваги тепер реалізує переваги центральної навіски й у моделях із боковою навіскою.

Привод.

Привод косарки здійснюється карданними валами, які потребують мінімального техобслуговування. Потужний ремінний привод, що натягується без інструментів за допомогою поворотної ручки, згладжує піки навантаження. Від нього зусилля передається в подвійний редуктор, який безпосередньо врухомлює зверху перший косарний диск, що дозволяє обійтися без внутрішнього башмака й забезпечує оптимальний потік рослинної маси.

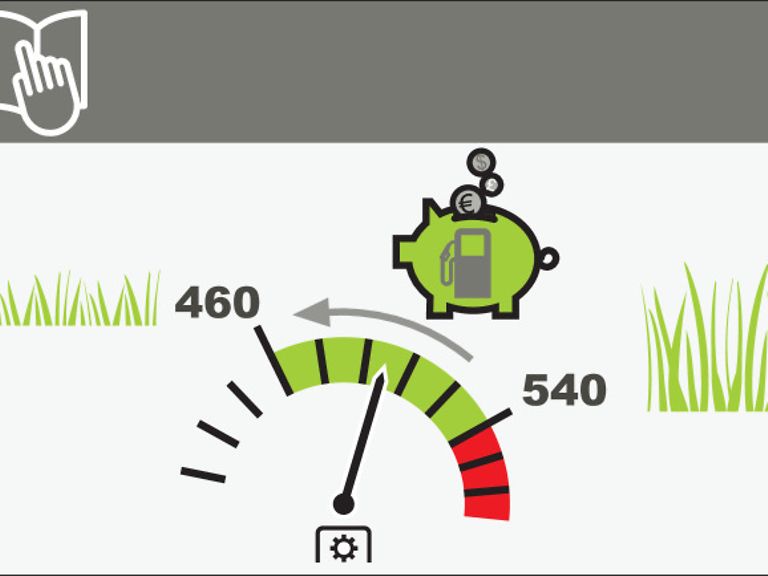

Машина, що економить пальне.

Передатне відношення в трансмісії дозволяє знизити в нещільних посівах частоту обертання вала відбору потужності з 540 до 460 об/хв. За рахунок цього знижується витрата дизпалива без погіршення якості косіння.

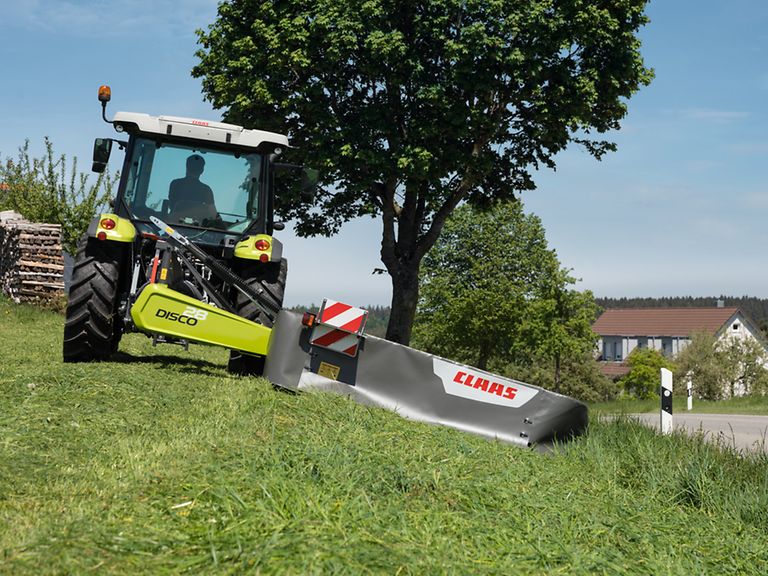

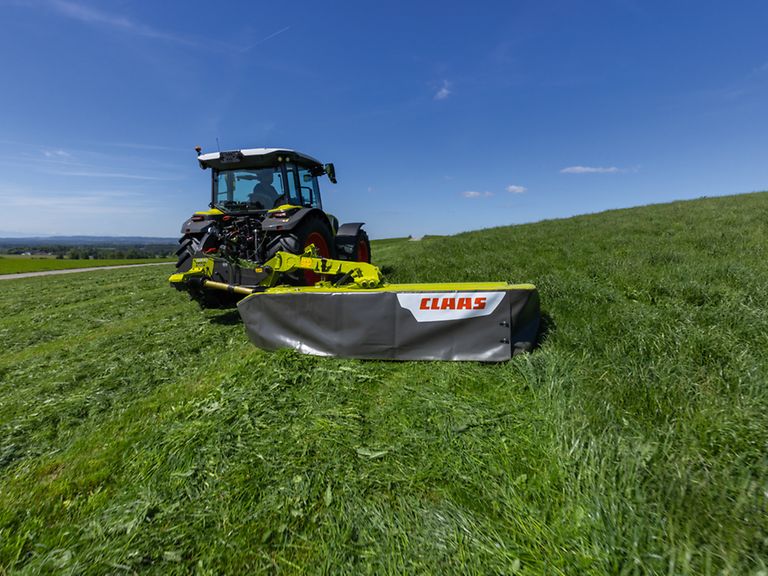

Робота на схилах.

Зміни до конструкції внесено цілеспрямовано з метою роботи на схилах, також було спеціально підсилено певні деталі. Косарки DISCO 10-ї серії є ідеальним варіантом для косіння канав та відкосів із кутом ухилу до 45° вгору.

Безперешкодний доступ.

Обидві половини захисного фартуха зручно відкидаються нагору. Це забезпечує оптимальний доступ для проведення робіт із технічного обслуговування й очищення. У разі пошкодження зовнішнього краю косарки захисний фартух на ньому можна замінити окремо.

Технічні характеристики

Модель
Робоча ширина (м)
Кількість різальних дисків на косарний модуль
Гідропнев. система урівноваження косарки
Плющилка
3600 CONTOUR 3,40 8 Так Без плющилки
3200 CONTOUR 3 7 Так Без плющилки
32 MSW 3 7 Ні Без плющилки
28 2,60 6 Ні Без плющилки
