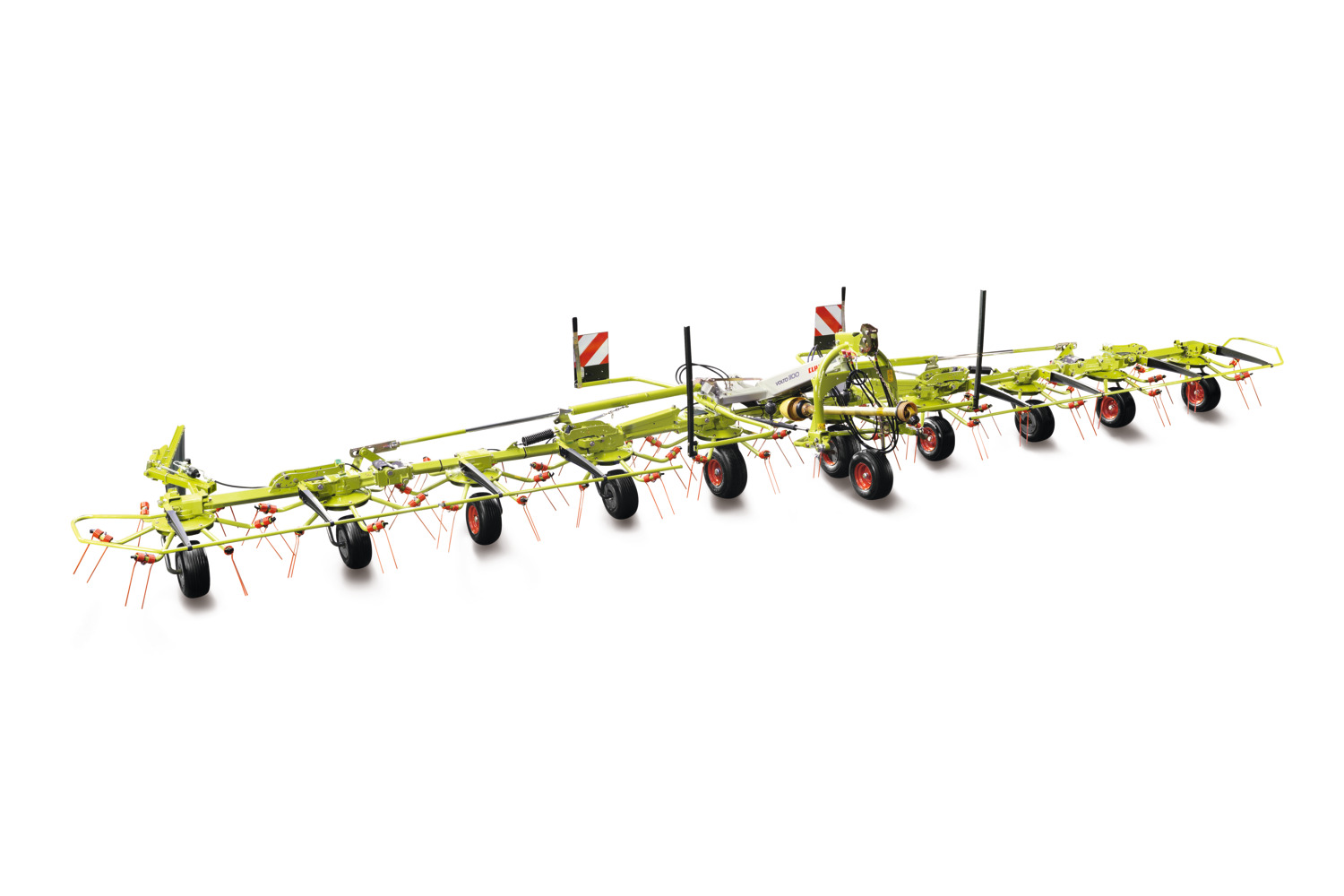

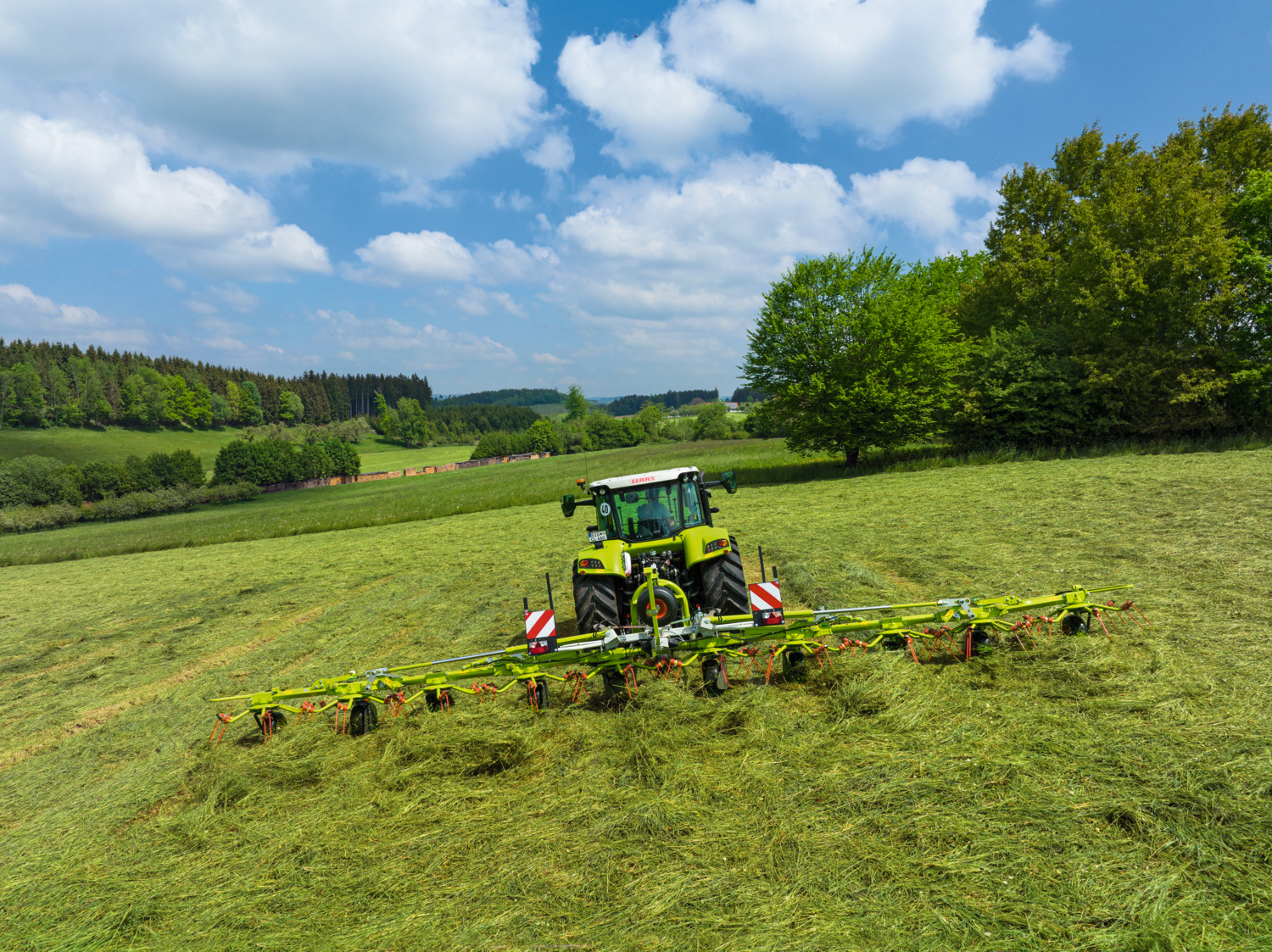

VOLTO trepunktsmont. sprederive
Maksimal arealkapasitet.

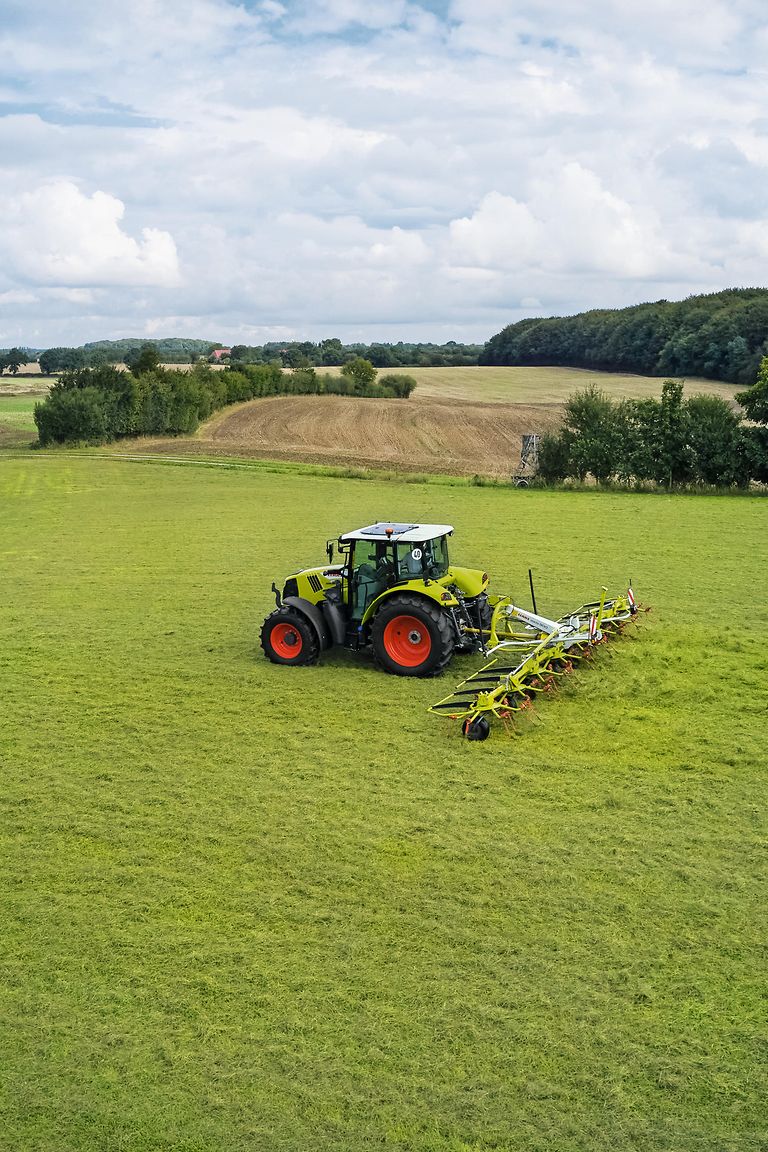

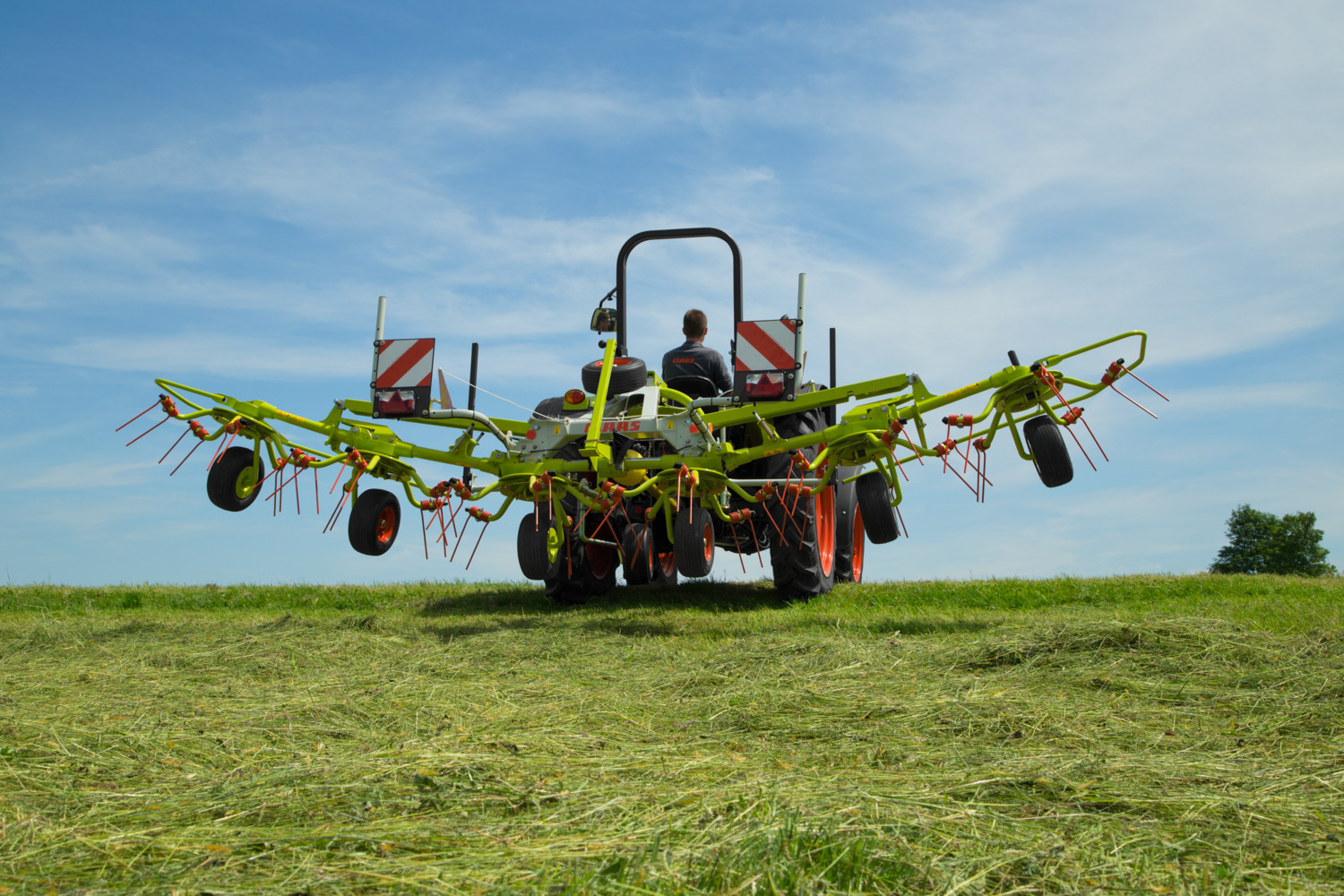

De trepunktsmonterte sprederivene er den ideelle følgesvennen hvis du ønsker å organisere innhøstningen selv.

Effektiv teknikk betyr maksimal effektivitet.

MAX SPREAD gyroteknikk
Økt produktivitet takket være bred oppsamling av avlinger, skånsom overføring og jevn fordeling
PERMALINK drivteknikk
Pålitelig kraftoverføring i alle arbeidssituasjoner
Rammekonstruksjon
For langsiktig driftssikkerhet
Sammenfolding og transport
Kompakt og manøvrerbar ute på jordet – sikker på veien

MAX SPREAD gyroskopisk teknikk.

MAX SPREAD for alle.

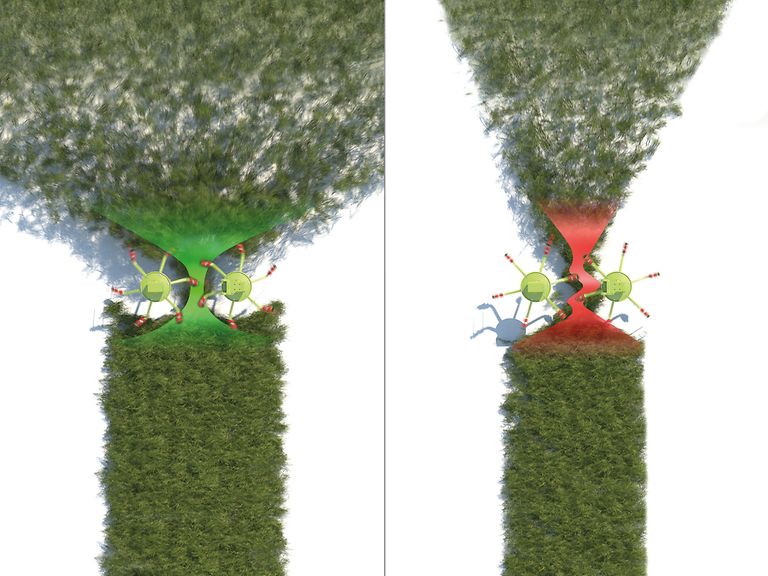

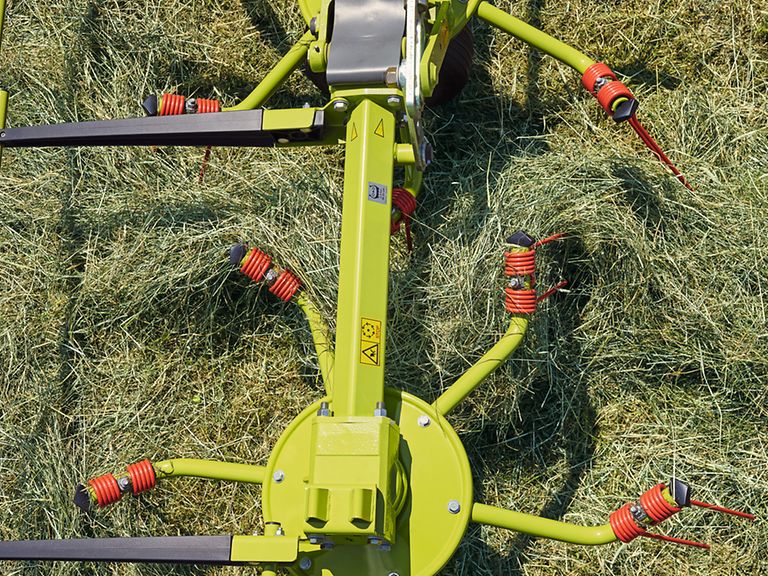

Med introduksjonen av MAX SPREAD-konseptet for avlingsflyt har CLAAS revolusjonert sprede- og vendeteknologien og omdefinert hva som er det aller beste. Alle VOLTO-modeller drar nytte av denne utviklingen: Fra den største til den minste - alle har MAX SPREAD. Det spesielle ved denne teknikken er tindarmen, som er bøyd 29,3° bakover.

Kort om MAX SPREAD fordeler:

Større kapasitet
Skånsom behandling av fôret
Rent spredebilde
Økt kapasitet
Utmerket kvalitet på arbeidet

MAX SPREAD gyroteknikk

Bedre fordeling takket være vinklede tindearmer.

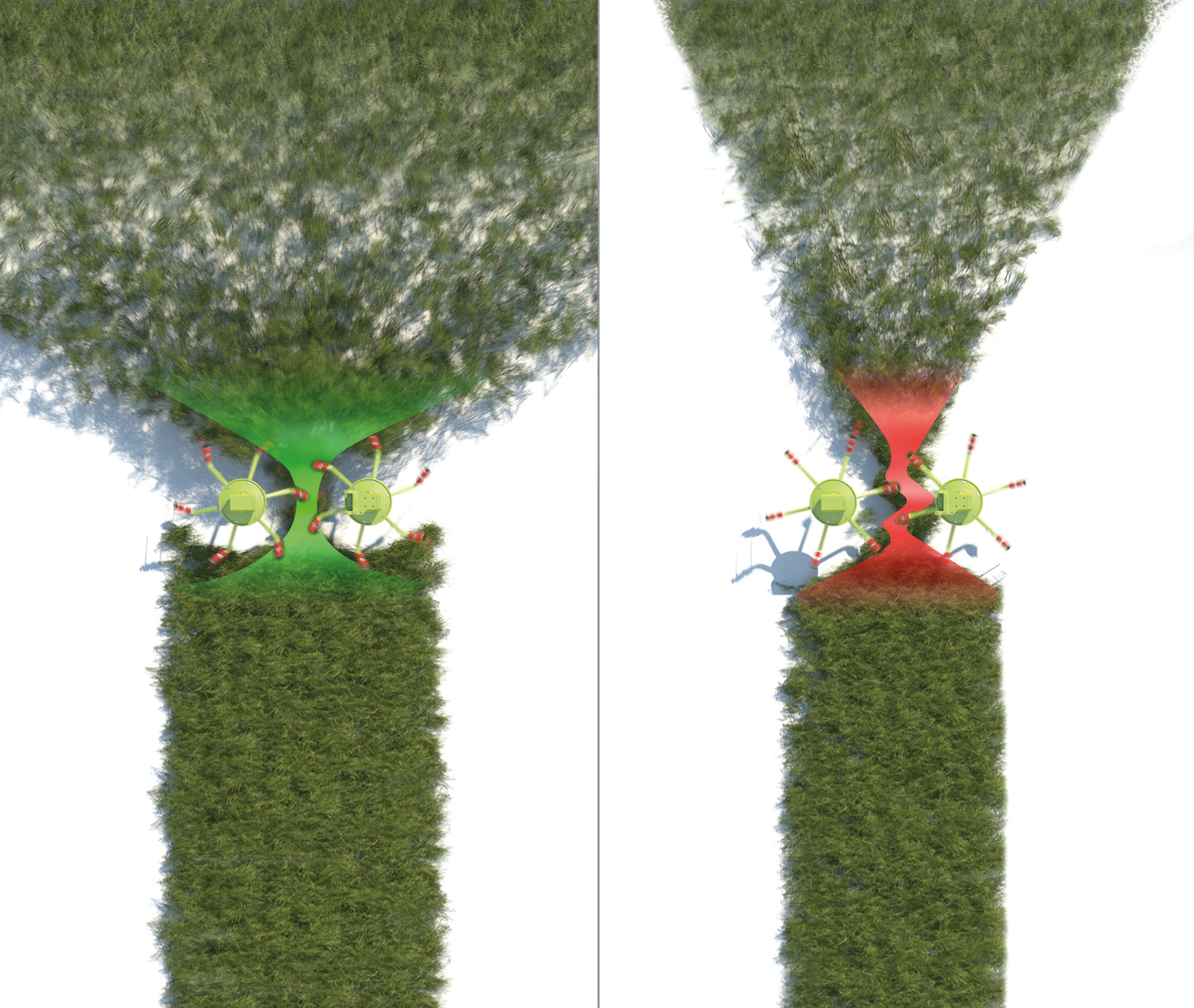

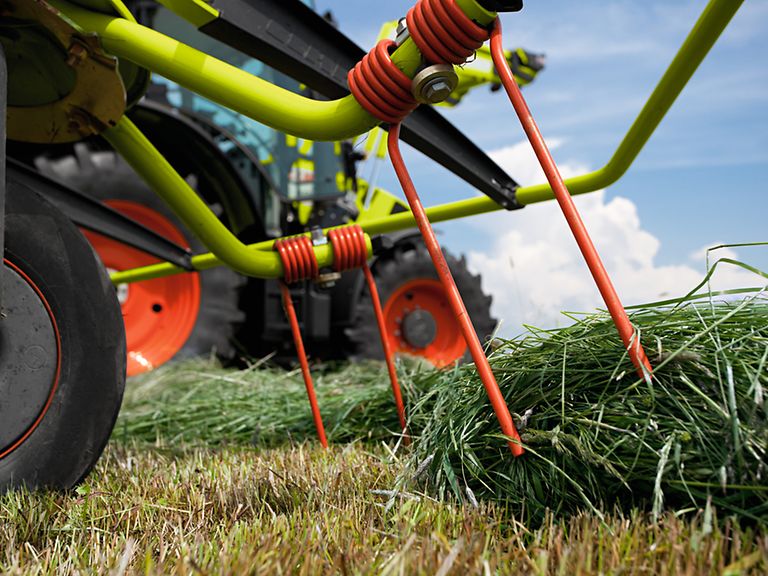

Også under spredning av avlingen virker de vinklede tindearmene på 29,3° positivt. På samme måte som spredeskovlene på en gjødselspreder gir arbeidsmetoden en bredere og jevnere fordeling av avlingen kombinert med et optimalt spredebilde. Gjødselspredereffekten understøttes i tillegg av retningen på tindenes vindinger. Med denne ekstra impulsen fordeles avlingen jevnere over hele spredebredden.

MAX SPREAD gyroskopisk teknikk.

Høyest mulig kvalitet ved sjiktvis tørking.

For å høste fôr av høy kvalitet, kreves det en jevn tørking av avlingen. Derfor er tindene på VOLTO like lange. De tar tak i avlingen i lag og sørger for at dette blir godt blandet. Slik sikres et jevnt spredebilde, som gir rask tørking.

MAX SPREAD gyroskopisk teknikk.

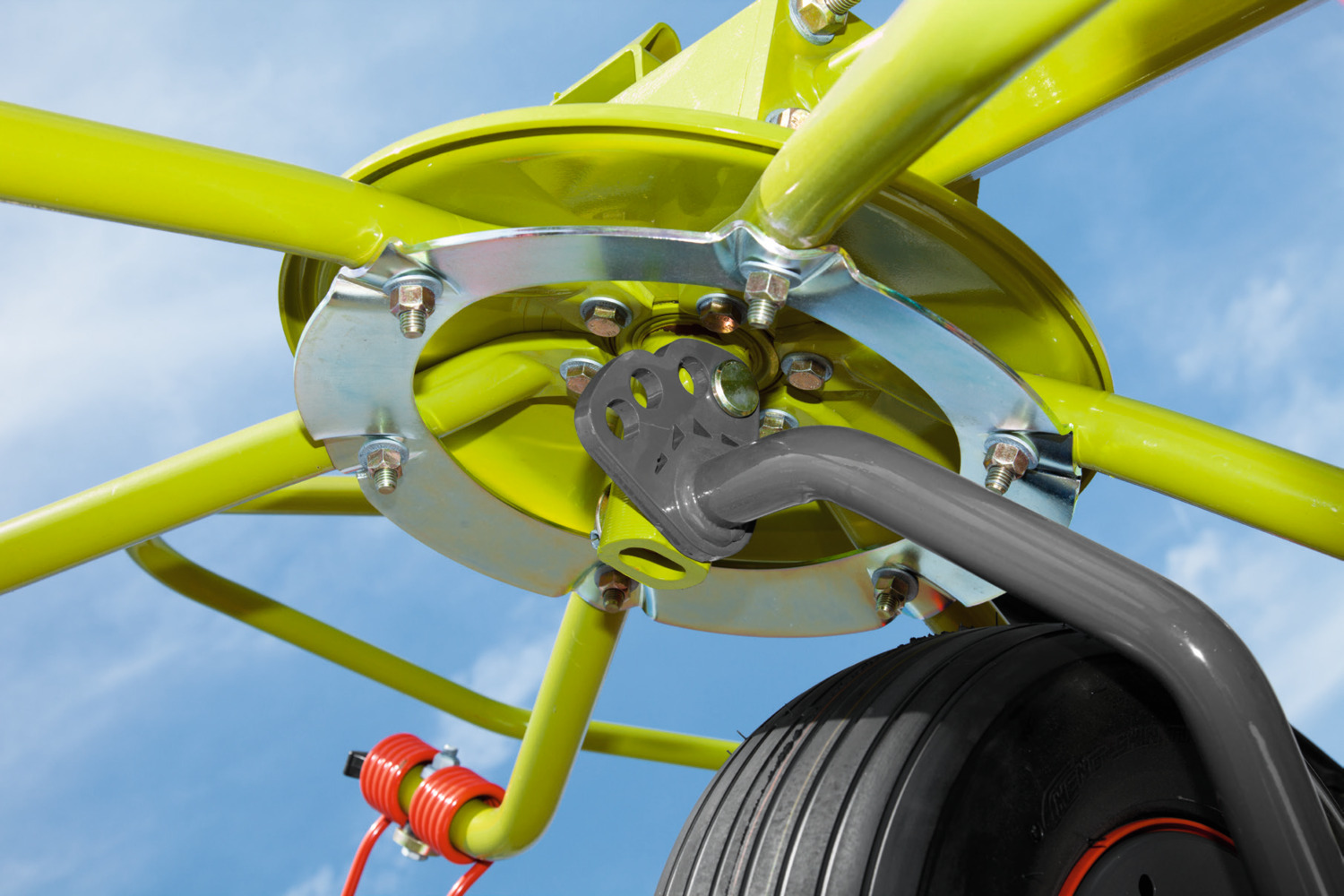

Runde rørarmer og justering av spredevinkel.

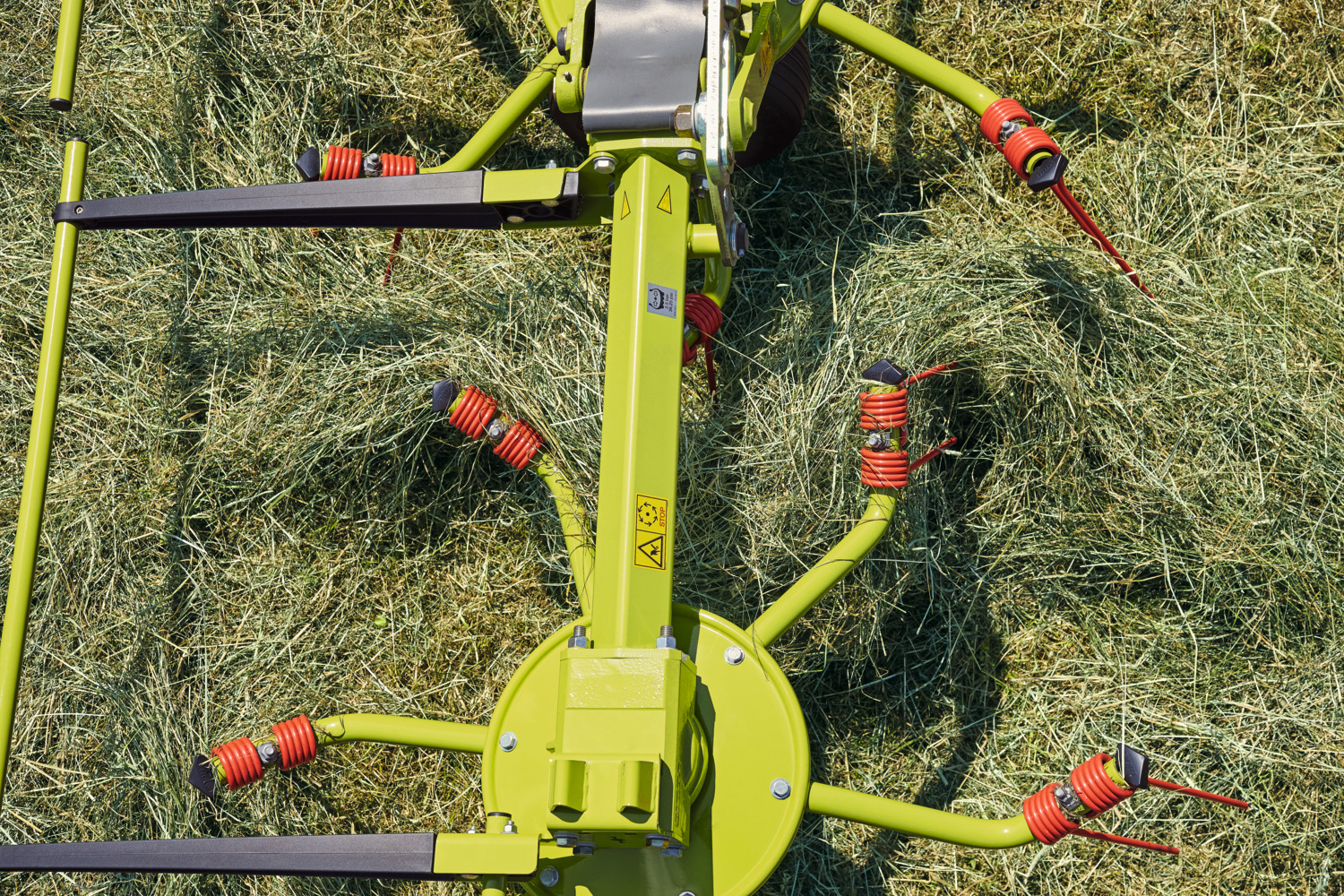

De største kreftene under vending virker på spredearmene. Derfor er disse laget runde og dermed svært vridningsstive. Spredearmene er skrudd til rotorplaten, og stabiliseres i tillegg med fordypningene i støtteringen.

For å tilpasse maskinen til de respektive innhøstingsforholdene er spredevinkelen justerbar i et område fra 12° til 18° avhengig av modell. I tillegg kan tindene stilles i hakk på 7° forover eller bakover. Slik kan man finjustere spredebildet.

MAX SPREAD gyroskopisk teknikk.

Effektiv sikring hindrer at defekte tinder faller av.

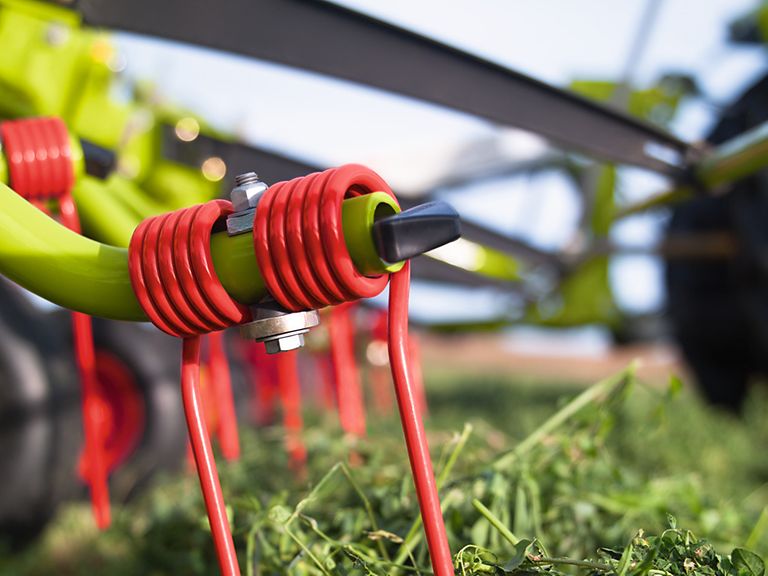

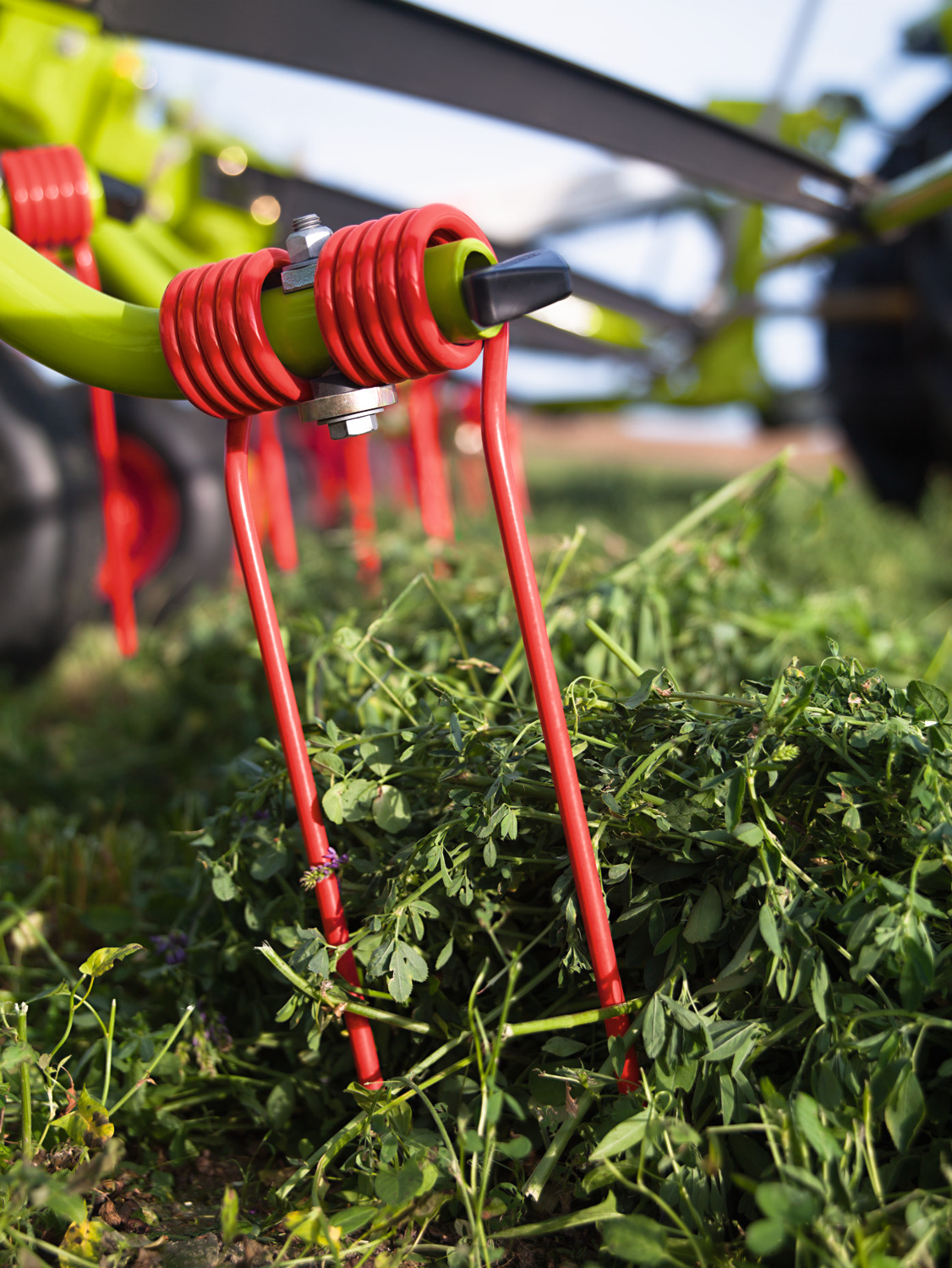

Med fem vindinger får tindene en effektiv avfjæring og en tykkelse på 9,5 mm gir nødvendig styrke til å rake rent og vare lenge. Hver arm har en sikring som gjør at ødelagte tinder ikke faller av. Det beskytter både husdyrene og høstemaskiner som kommer bak.

PERMALINK drivkonsept.

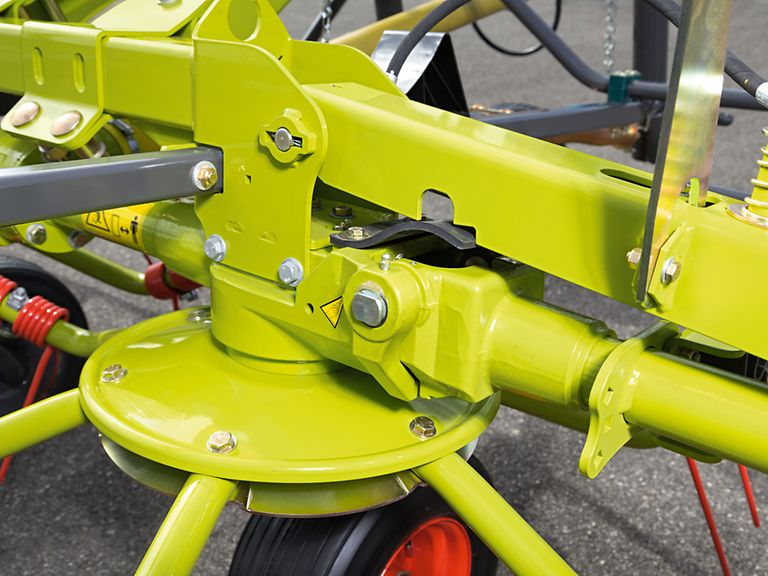

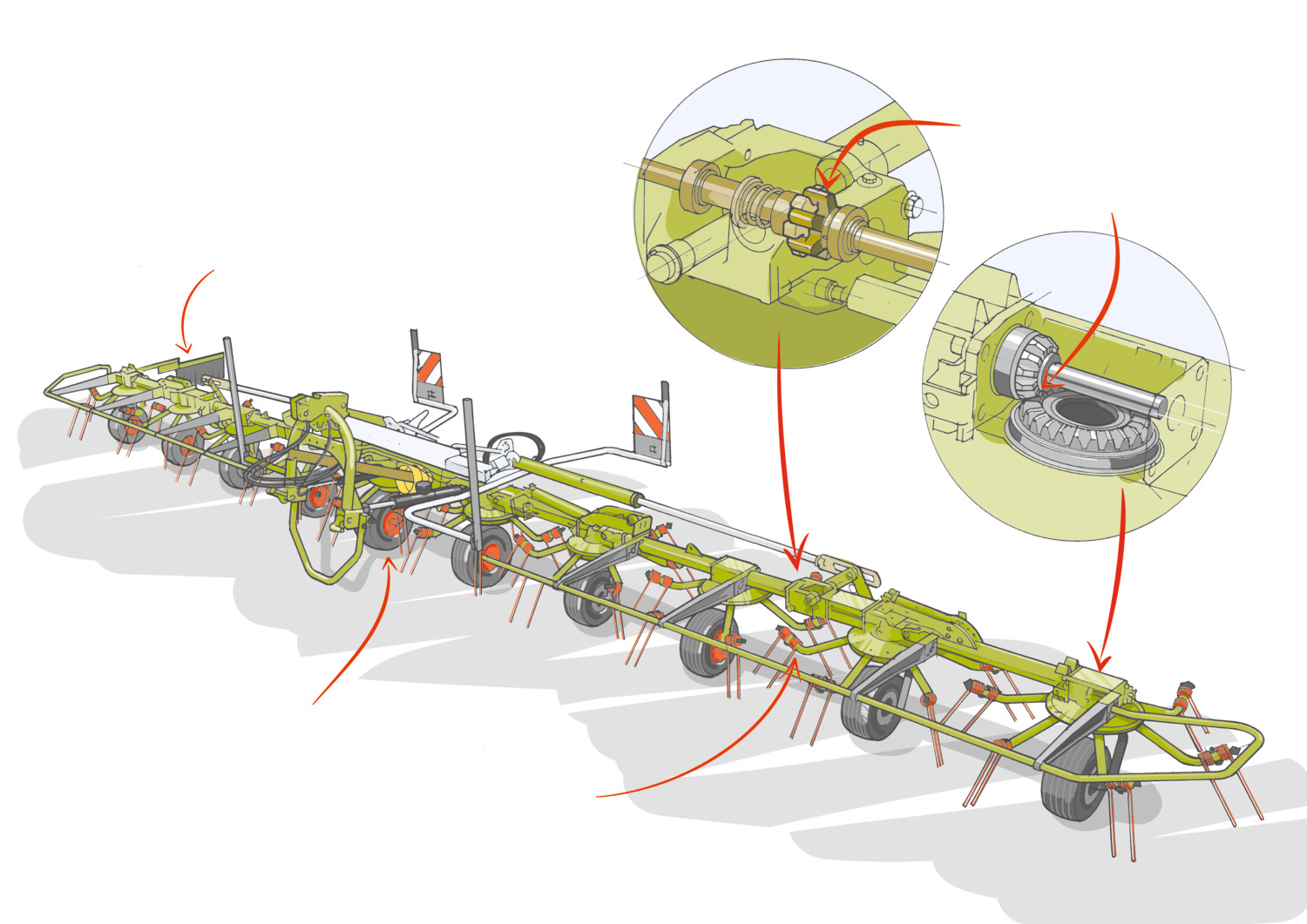

En sekskantet aksel overfører pålitelig drivkraften til alle rotorene. PERMALINK fingerkoblinger sørger for driftssikkerhet i foldeleddene.

PERMALINK drivkonsept.

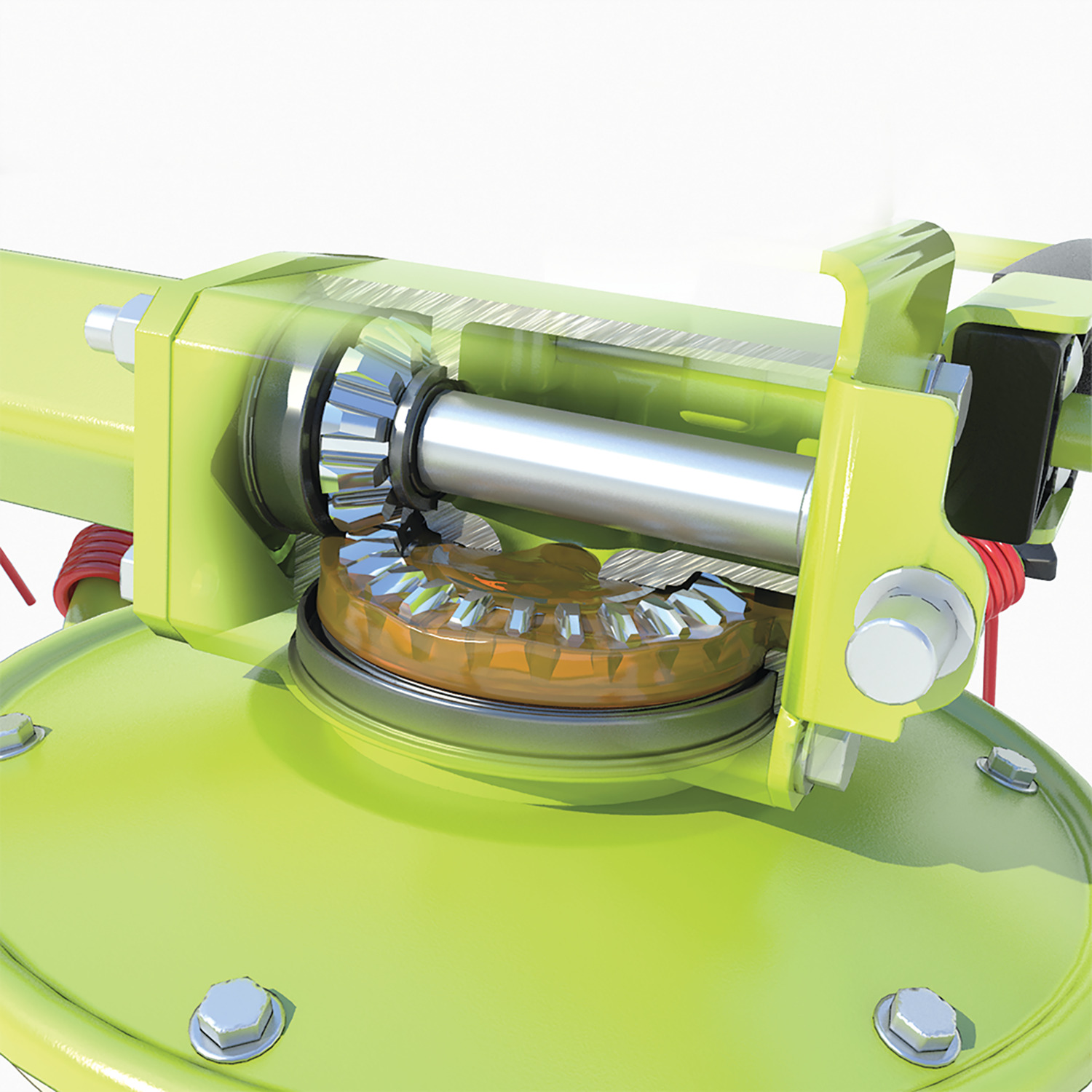

Drivverk – stor serie.

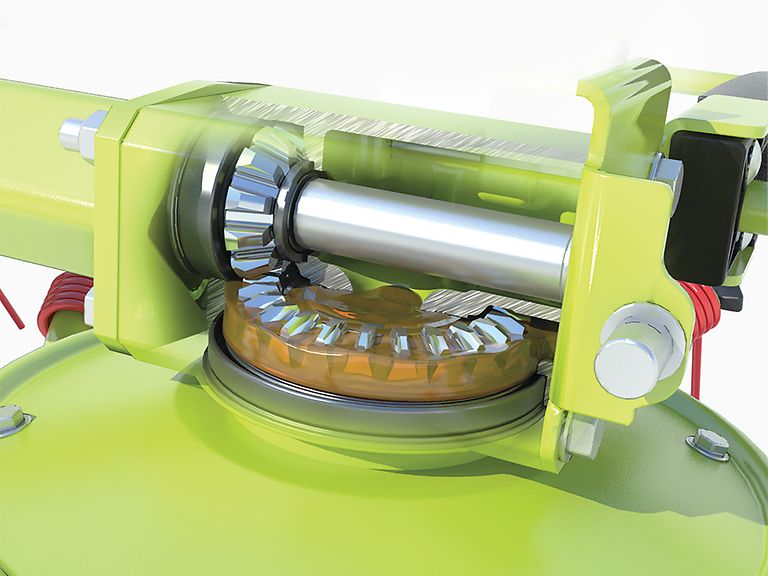

Hele VOLTO-serien med store river har hermetisk lukkede rotorhus. Ved bruk av PERMALINK fingerkoblinger er driften på disse rivene helt vedlikeholdsfri frem til kraftoverføringsakselen. Samtidig hindrer det hermetisk lukkede drivverket at smøremidlene fører til forurensning av fôret.

PERMALINK drivkonsept.

Drivverkteknologi – kompaktserie.

Kompaktklassen er bygget med vår gjennomprøvde drivlinjeteknologi. Maskinene i denne klassen kjennetegnes av en lett, men stabil konstruksjon som tåler store belastninger.

PERMALINK drivkonsept.

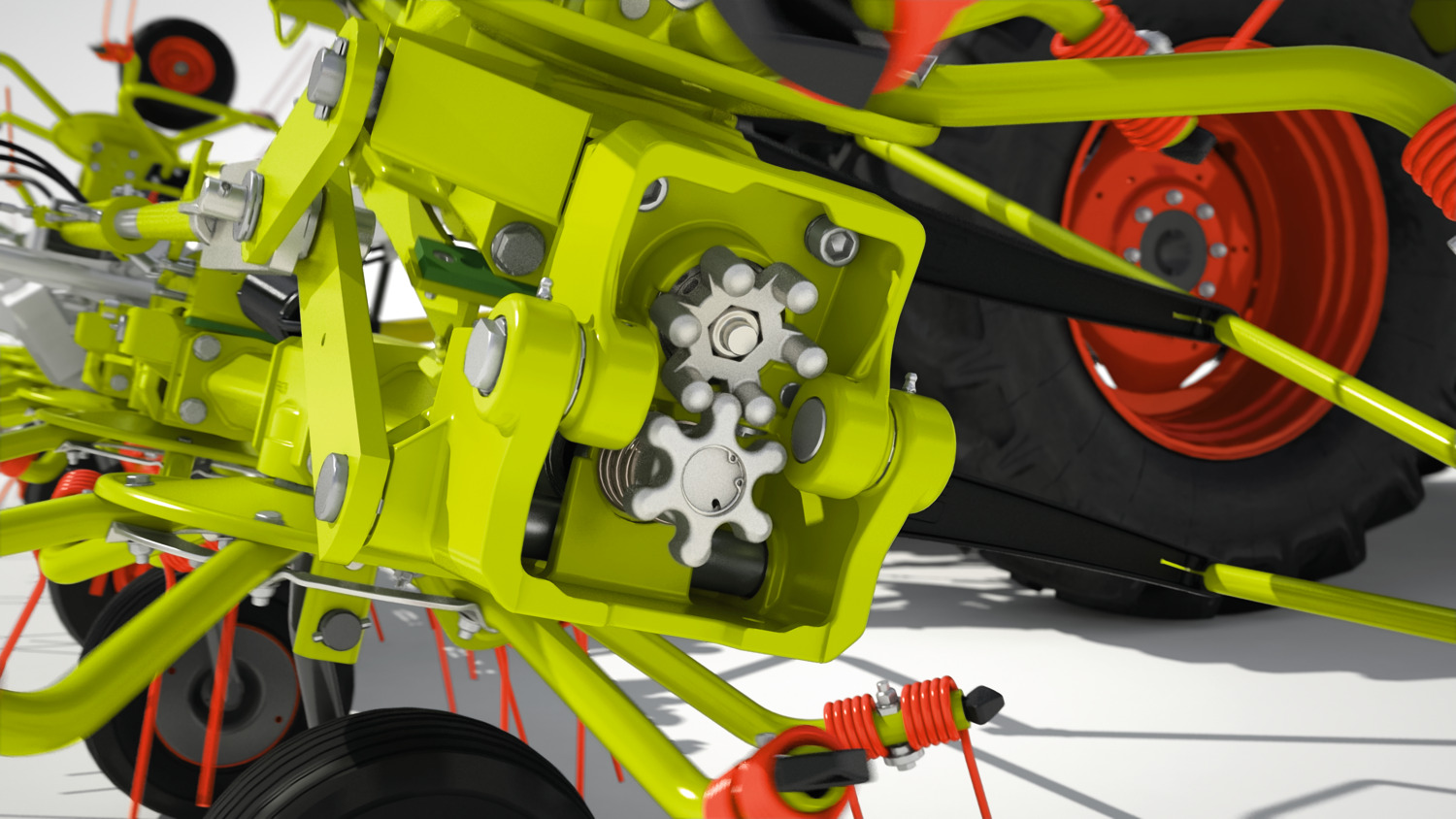

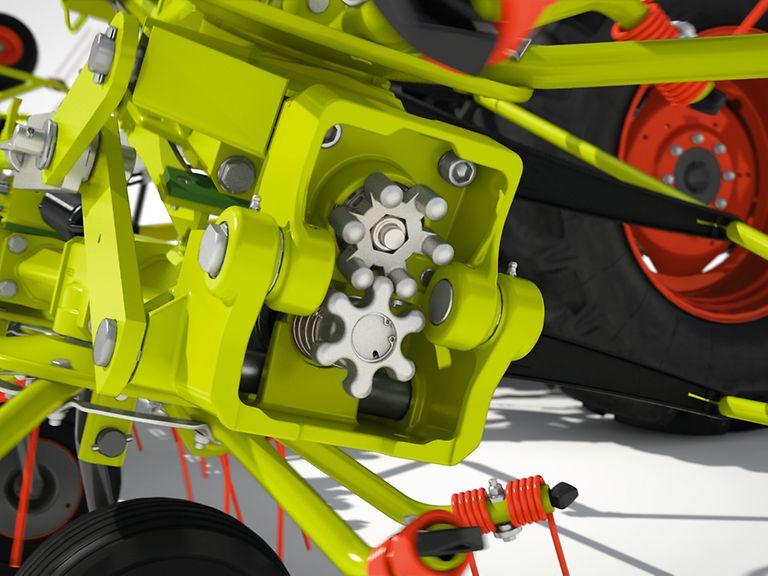

Kraftoverføring: PERMALINK fingerkobling.

På VOLTO blir kraften overført via fingerkoblingen PERMALINK. Denne sikrer pålitelig kraftoverføring i alle arbeidsstillinger. Denne koblingstypen gjør det også mulig å bevege leddet inntil 180 grader og dermed oppnå en kompakt transportstilling.

PERMALINK drivkonsept.

Nattrankegir.

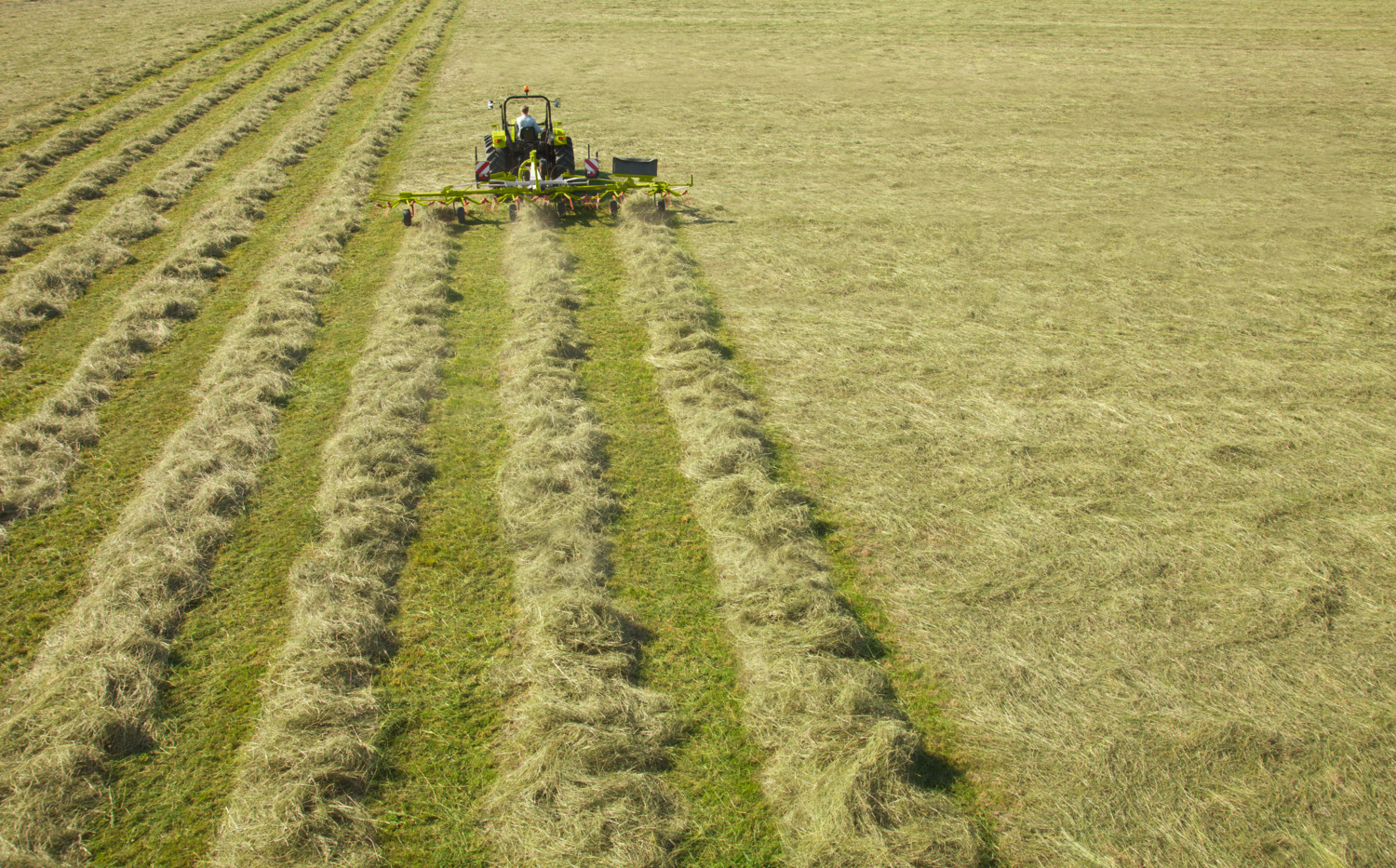

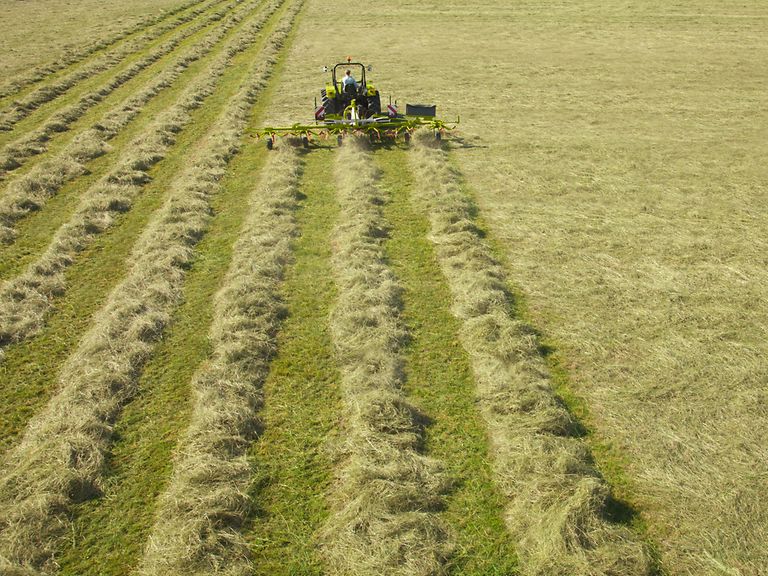

Ved tørking av høy er det spesielt nyttig å kunne legge avlingen sammen i nattranker i de korte tidsrom som avlingene kan høstes. Da trekker høyet mindre fuktighet og tørker raskere. Til dette formålet brukes et nattrankegir som reduserer rotorhastigheten med 1/3. Dermed legges avlingen sammen i flere små ranker.

Rammekonstruksjon.

Intelligent stålkonstruksjon gjenspeiles også i rammekonstruksjonen, avhengig av modell, bruker vi et firkantrør dreid 45° eller en vektoptimalisert rund profil.

Rammekonstruksjon.

Holdbar og sterk takket være den firkantede rammen.

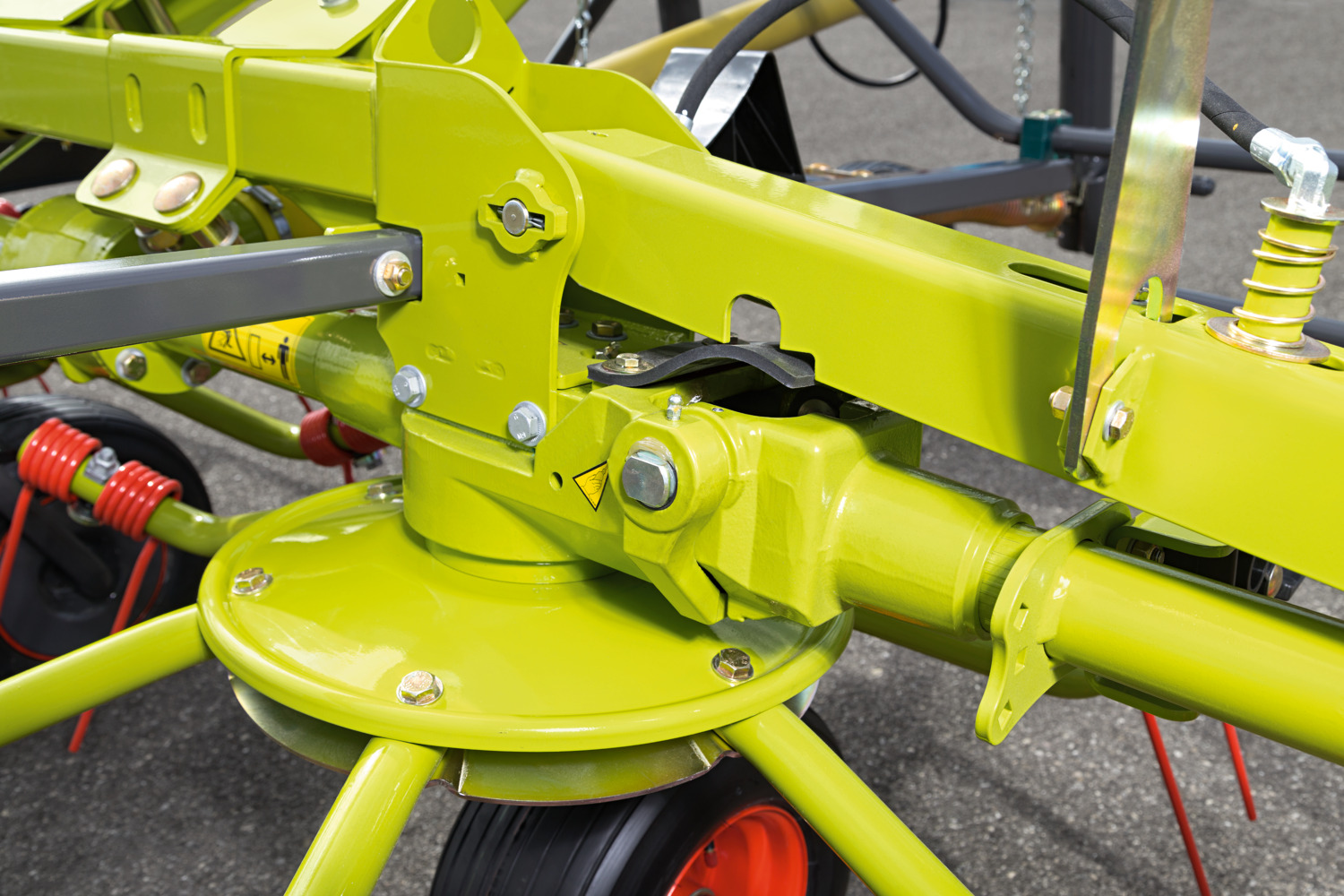

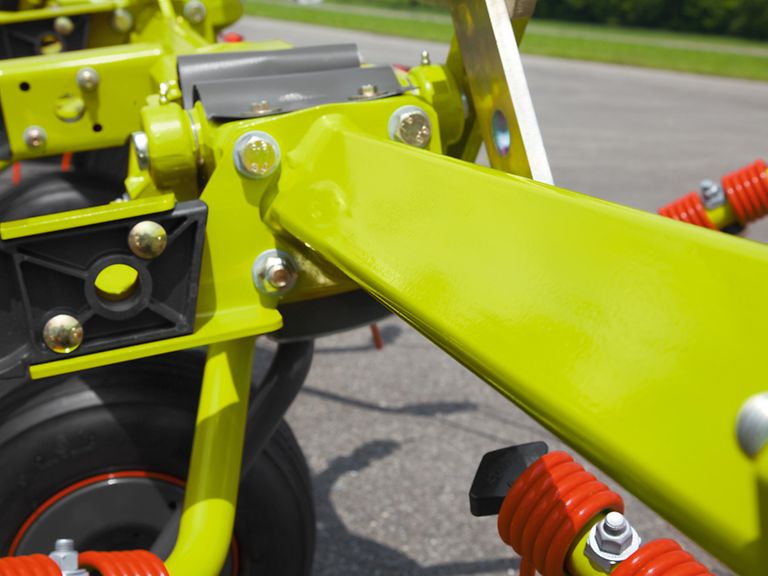

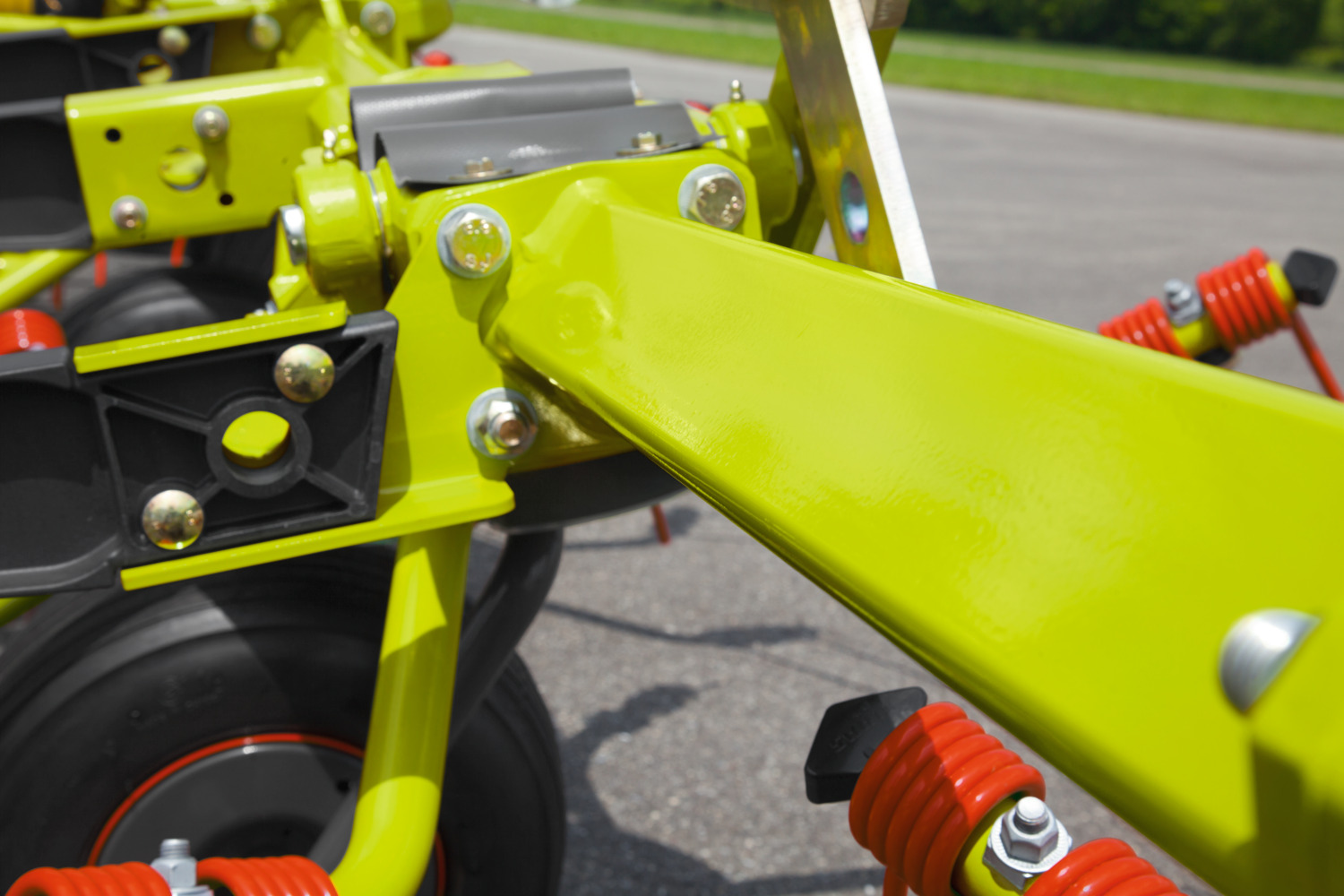

Den nødvendige styrken under bruk får VOLTO bl.a. fra sine tykkveggede firkantrør. De har en veggtykkelse på 8 mm, og er dessuten snudd 45°. Bøyekreftene tas opp der rørene er sterkest og sikrer permanent driftssikkerhet. I tillegg opptar de massiv støpte leddene kreftene som virker på rammen.

Rammekonstruksjon.

En stabil ramme med runde rørprofiler.

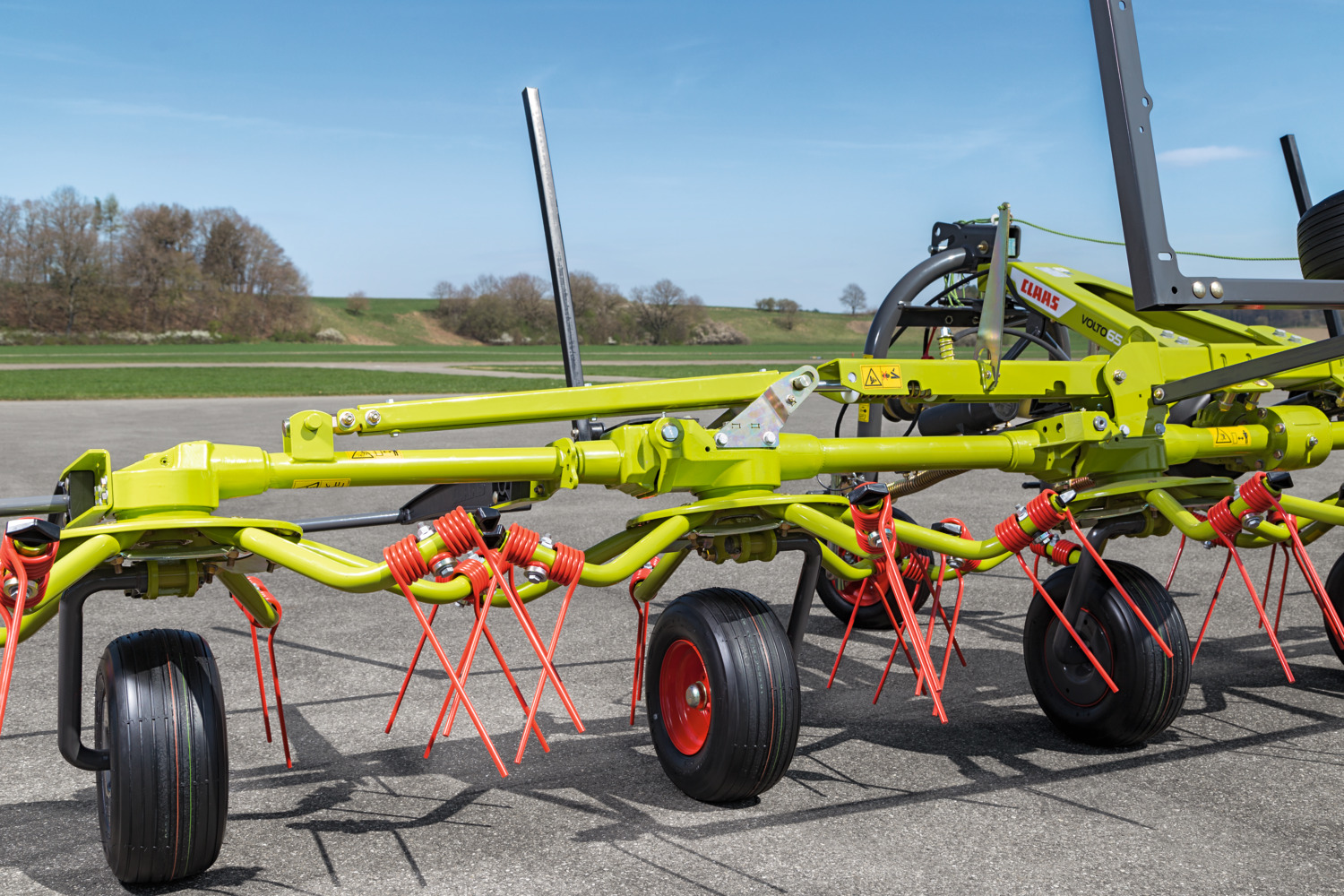

Den robuste rammekonstruksjonen og den massive forbindelsen med runde rør mellom rotorene sørger for meget høy stabilitet og virkelig lang levetid.

Rammekonstruksjon.

CLAAS stabiliserende kraftoverføringsstag.

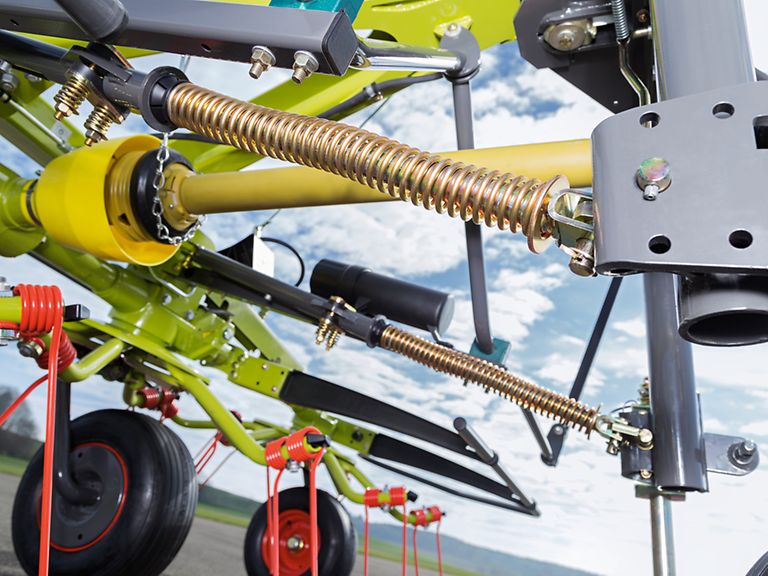

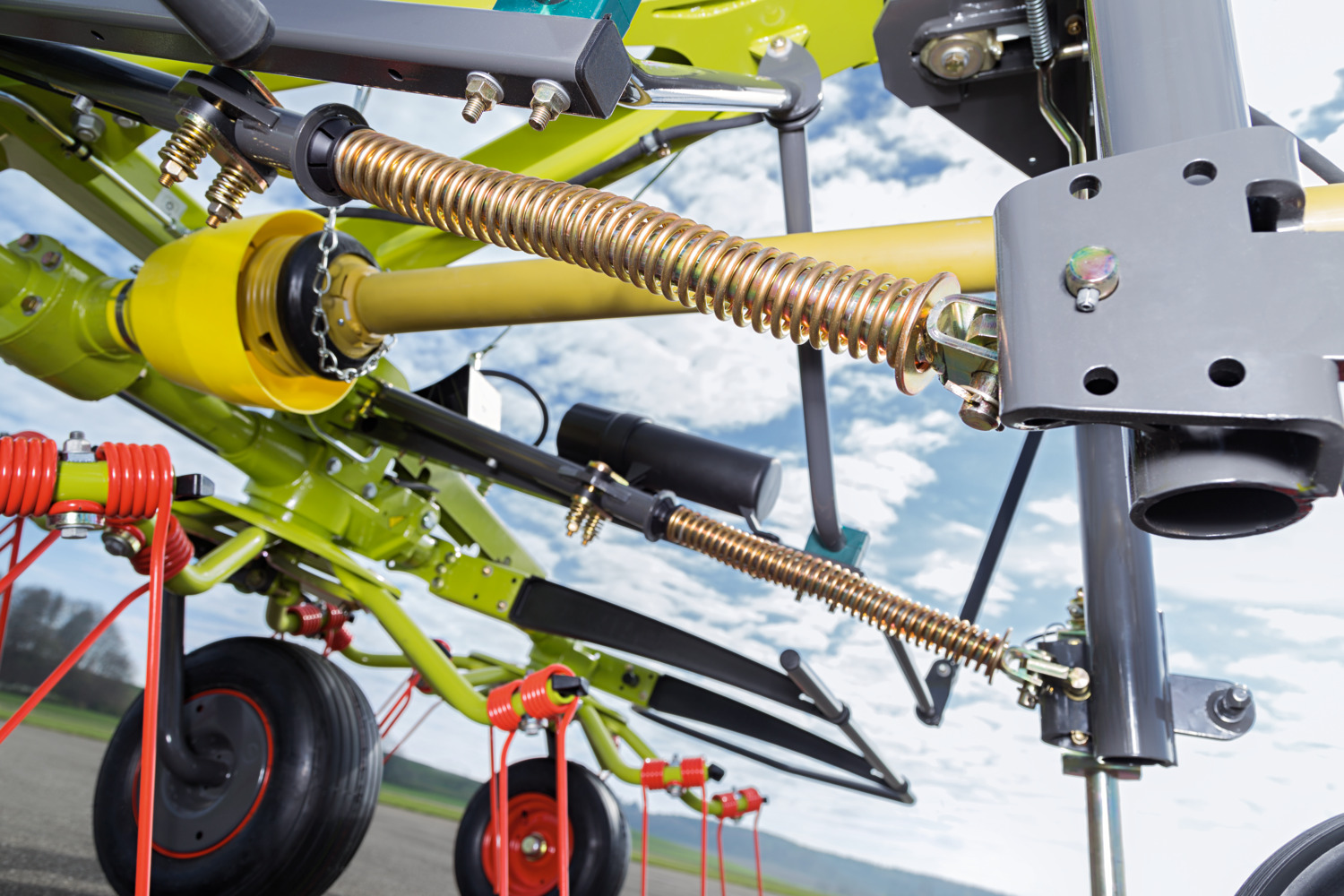

CLAAS kraftoverføringsstag stabiliserer maskinen midt bak traktoren. Dette sikrer trygg transport. Dette stabiliserer også riven i svinger og i skråninger.

Rammekonstruksjon.

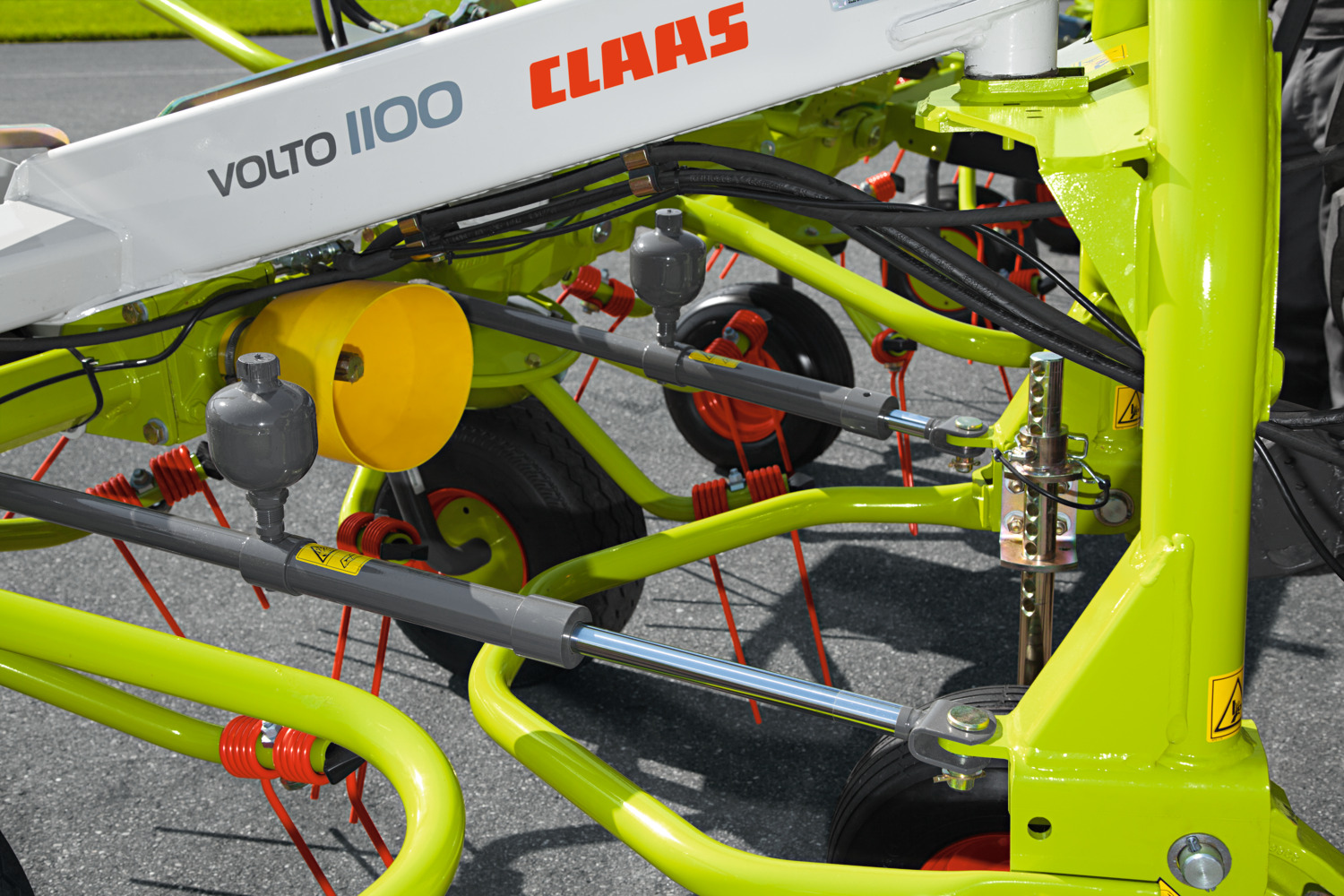

Hydraulisk for VOLTO 1100.

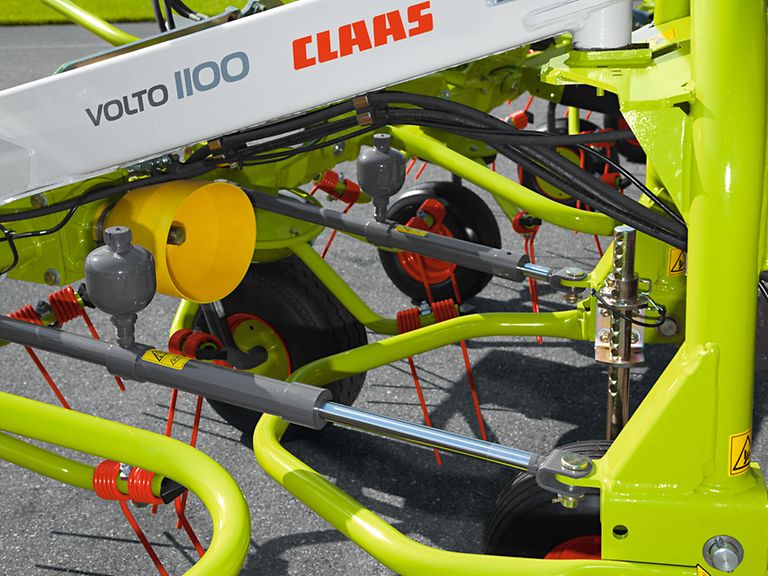

VOLTO 1100 følger rolig og eksemplarisk etter traktoren også i kurver og hellinger fordi den har hydraulisk CKL (CLAAS kraftoverføringsstag) som sentrerer maskinen og hindrer at den sporer av.

Rammekonstruksjon.

Løft på vendeteigen

Avhengig av modell har VOLTO allerede løft på vendeteigen som standard eller kan utstyres med en slik funksjon som tilleggsutstyr. Vendeteigsløftet stabiliserer de ytre rotorene for komfortabel kjøring på vendeteigen.

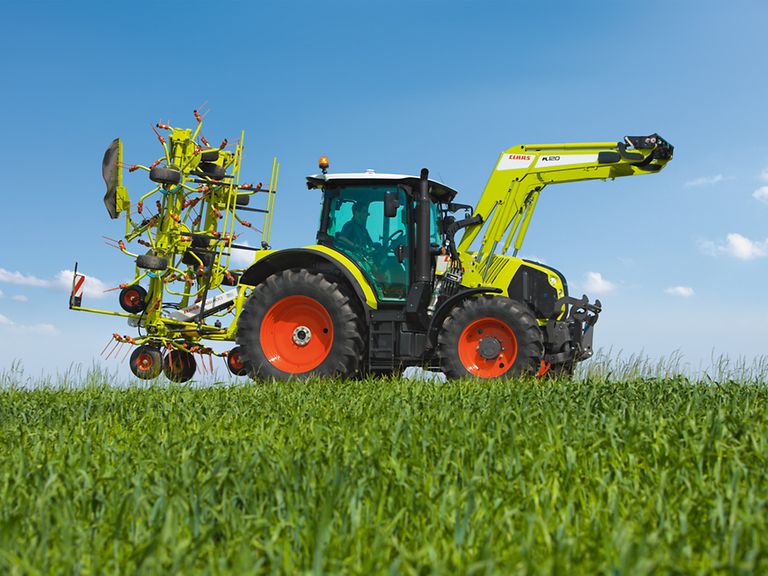

Sammenfolding og transport.

Alltid trygg og smidig underveis.

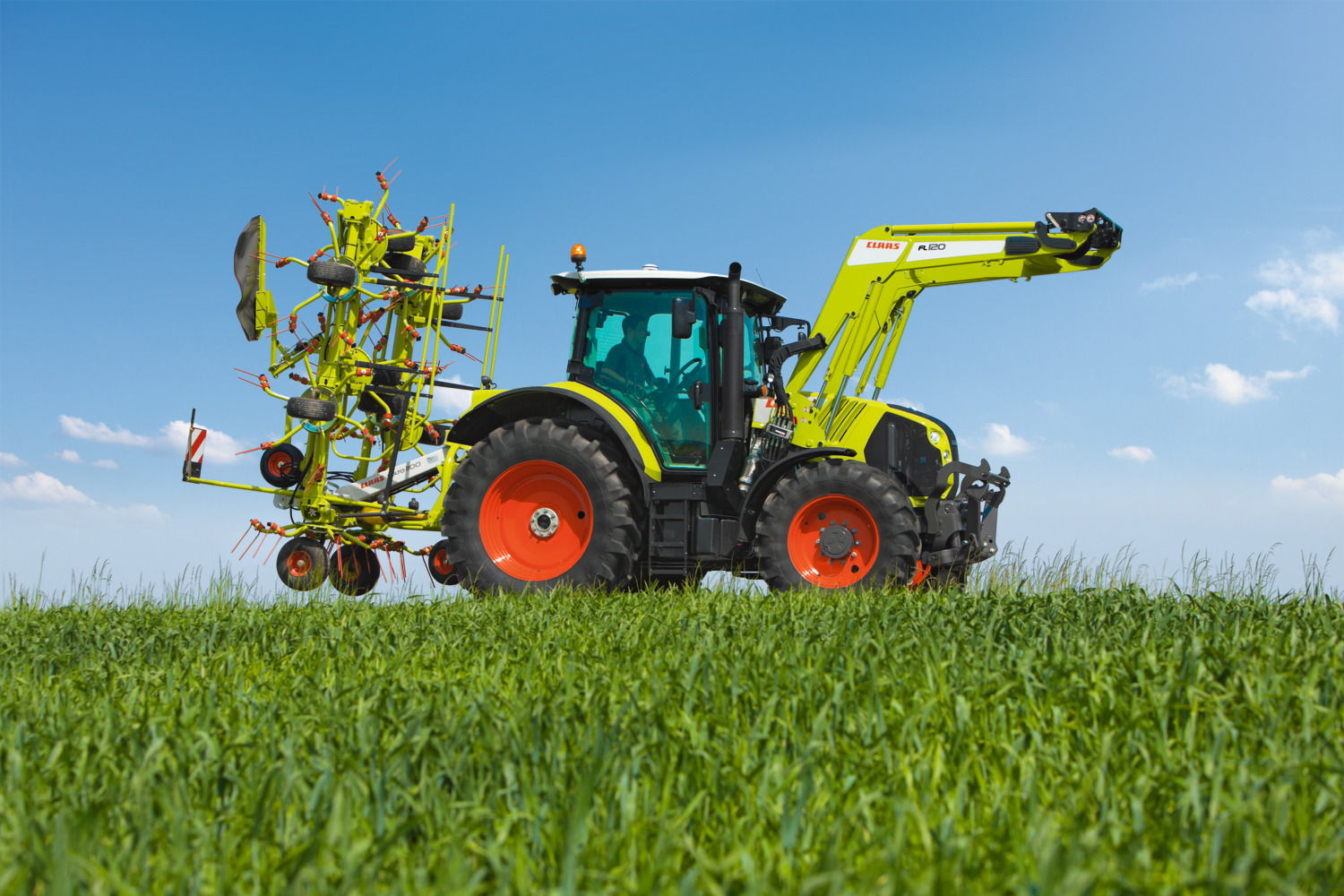

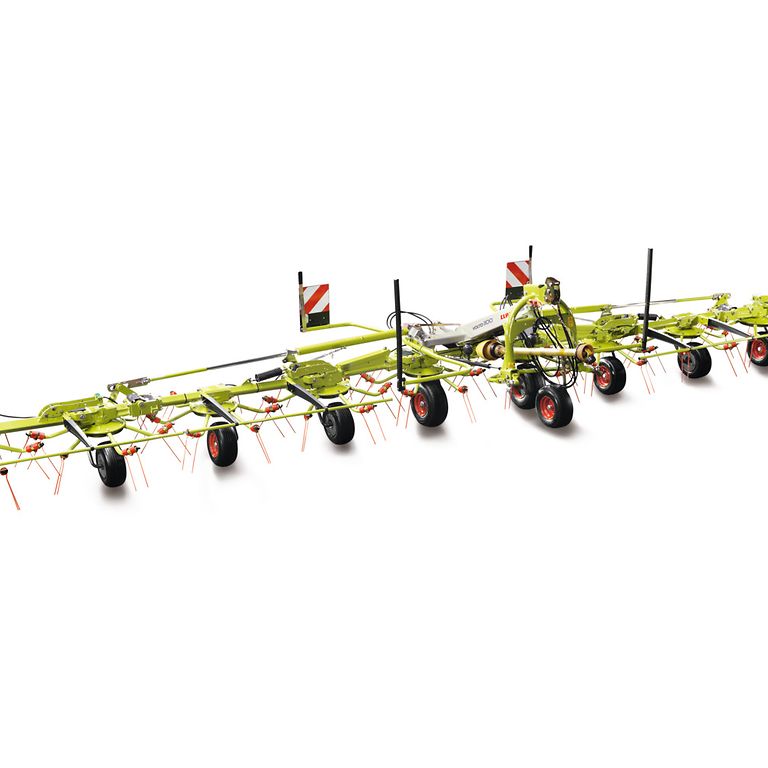

Sammenfoldingen utføres hydraulisk fra førerhuset. Takket være den intelligente sammenleggingen av seksjonene oppnås alltid en kompakt transportstilling. Dette betyr at du kan ferdes trygt og raskt på veien med din sprederive.

Tekniske data

Modell	Arbeidsbredde (m)	Rotor	Rotordiameter (mm)	Tindearmer per rotor
1100	10,70	10	1 500	6
900	8,70	8	1 500	6
800	7,70	6	1 700	7
700	6,70	6	1 500	6
80	7,70	8	1 300	5
65	6,40	6	1 500	6
60	5,80	6	1 300	5
55	5,20	4	1 700	6
45	4,50	4	1 500	6
