Maaiers voor grote oppervlakken DISCO

Pure slagvaardigheid.

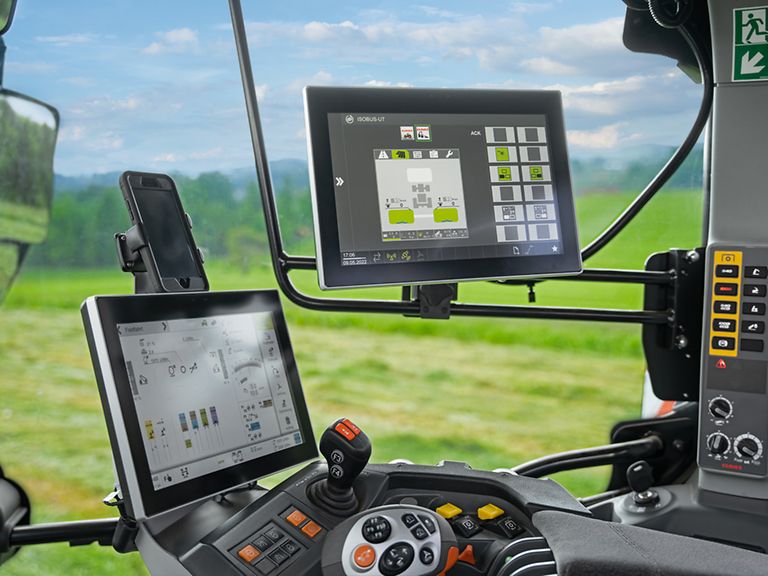

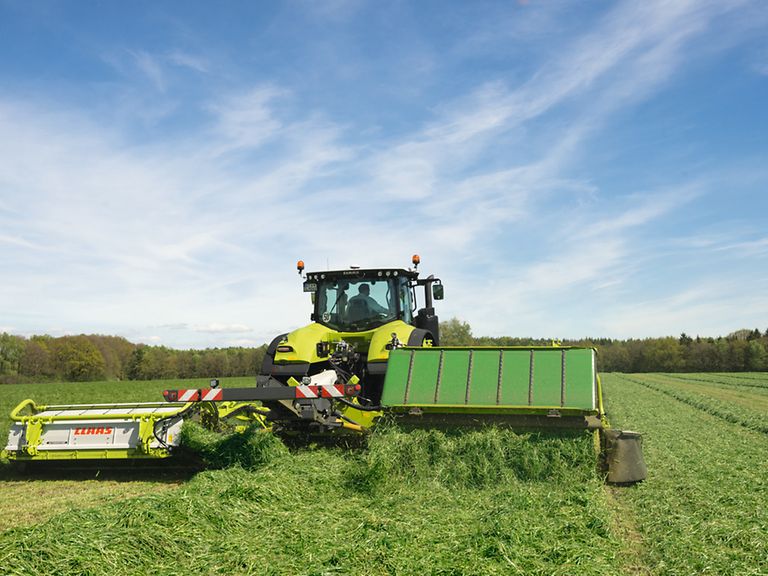

De DISCO DUO beschikt standaard over loadsensing-hydrauliek. De maai-units kunnen met behulp van een tractorterminal, CEMIS 700 of elke andere op de markt verkrijgbare ISOBUS-terminal worden aangestuurd.

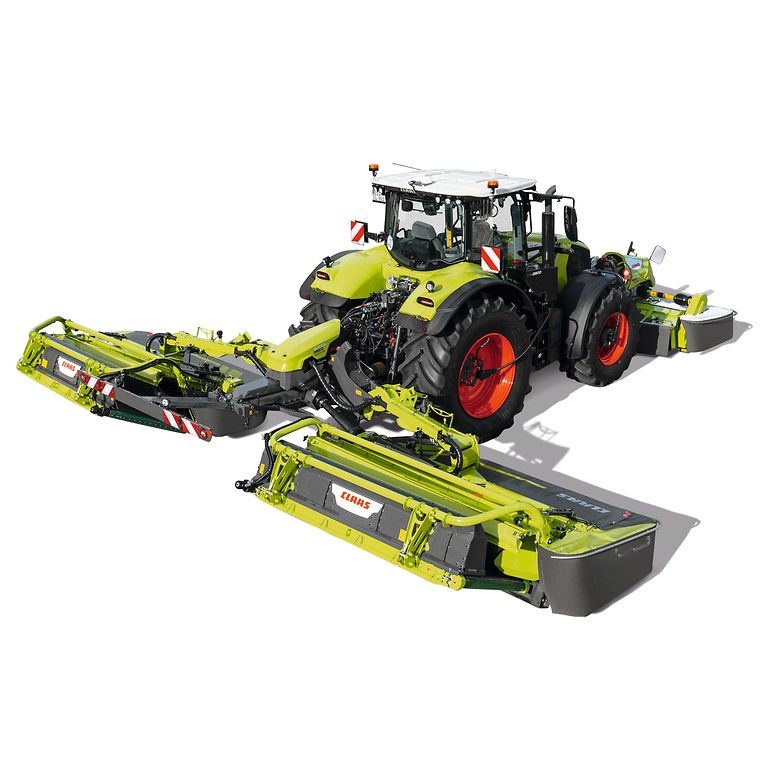

• Verschillende aankoppelingsmogelijkheden – als combinatie of afzonderlijk
• Hydraulische non-stop-botsbeveiliging
• KENNFIXX hydrauliekkoppelingen met gekleurde markeringen en magnetische houder
• Hydraulisch opklapbare beschermingsdoeken (optie)
• Geleidestrips voor trekstang en ergonomisch aankoppelen
• Led-werklampen (optie)

De DISCO AUTO SWATHER modellen beschikken standaard over loadsensing-hydrauliek. De maai-units kunnen met behulp van een tractorterminal, CEMIS 700 of elke andere op de markt verkrijgbare ISOBUS-terminal worden aangestuurd. Alle bandfuncties zijn eveneens volledig in de aansturing opgenomen.

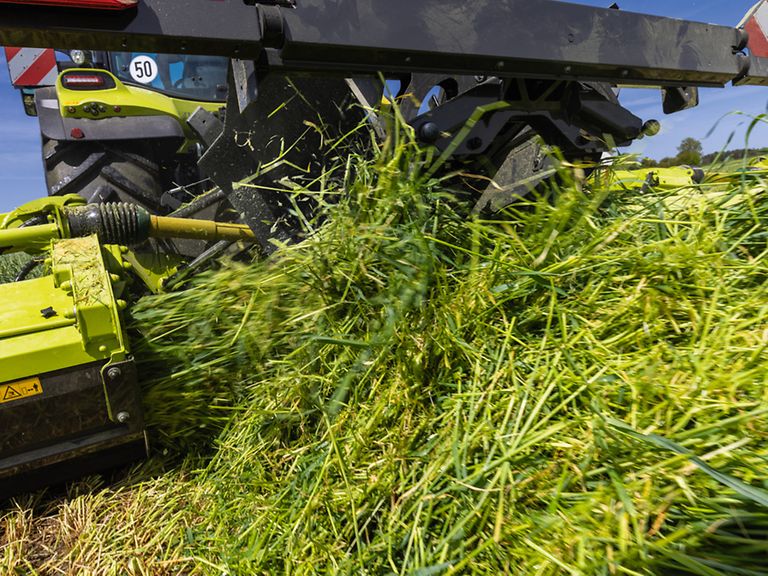

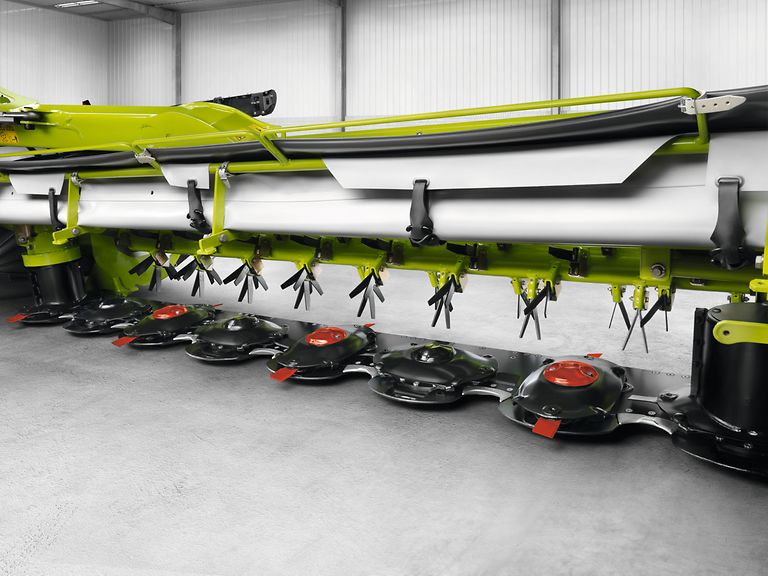

Om ervoor te zorgen dat het oogstmateriaal zonder verlies aan de kneuzertanden naar de bandunits wordt gevoerd, is de maaier uitgerust met een gesloten goot voor de kneuzer. Een afdekkap voor de band is eveneens als optie leverbaar, waarmee je voor bepaalde toepassingen, zoals dichte plantbestanden, materiaalverlies verder kunt minimaliseren. Ook hoeft hiermee minder tijd aan reinigingswerkzaamheden te worden besteed.

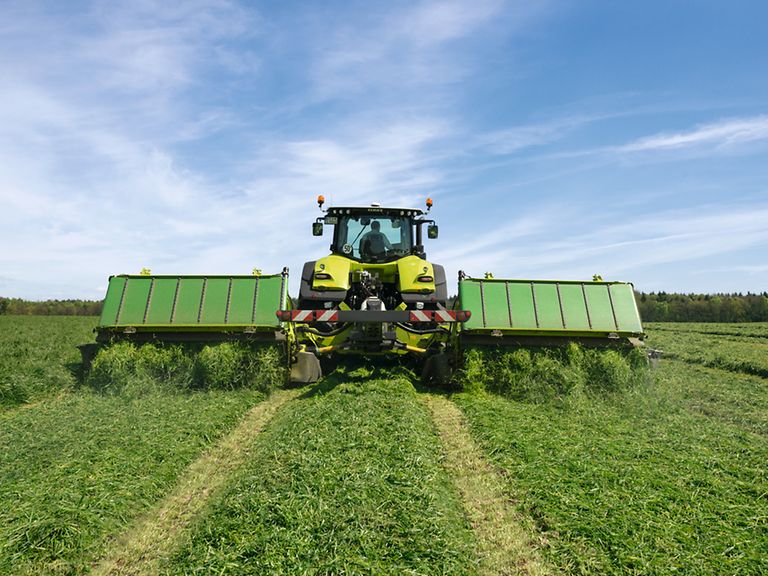

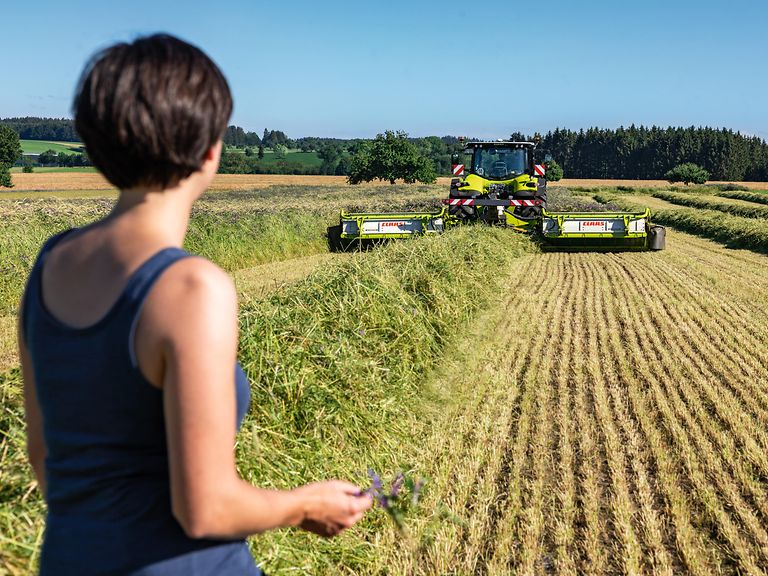

Voor direct op zwad maaien zijn de beide bandunits naar beneden geklapt. Speciaal voor het oogsten van biomassa wordt een perfect rechthoekig zwad gevormd. Het hoge koppel van de bandaandrijving staat een laag toerental toe.

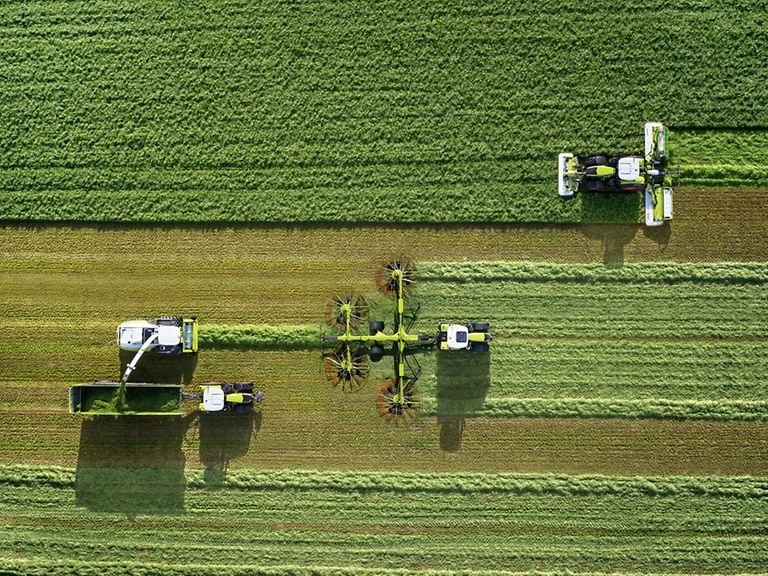

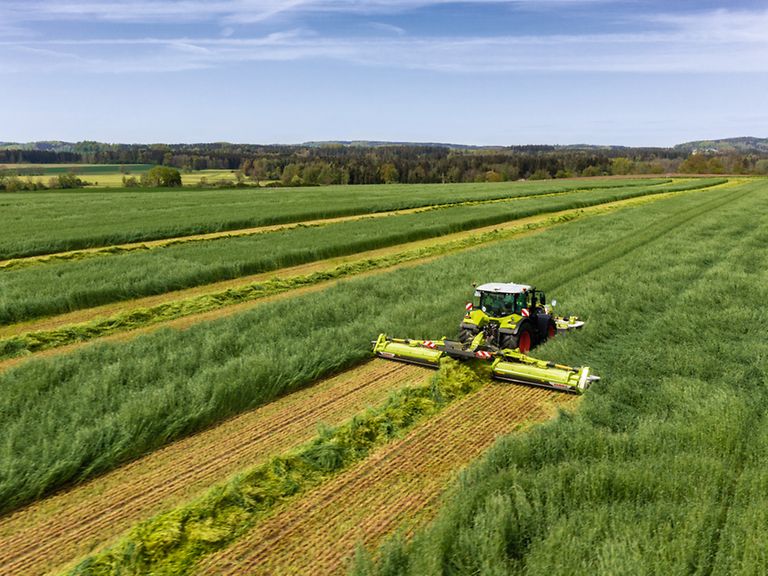

Naast het afleggen van een afzonderlijk gemaaid zwad kan door het opklappen van een bandunit tijdens het heen en weer rijden de werkbreedte van 18 m worden gereduceerd tot 12 m. In combinatie met LINER 4700, die met een werkbreedte van 12,70 m harkt, legt de maaier 18 m werkbreedte op een zwad. Ervaringen uit de praktijk tonen aan dat de capaciteit van de JAGUAR tijdens de oogst tot 40% kan toenemen.

Flexibel blijven, ook wanneer het weer niet meewerkt. Door de bandunits op te klappen kan de maaier als een normale maaier voor grote percelen worden gebruikt.

De maaiers met transportbanden kunnen ook heel efficiënt langs perceelgrenzen werken. Met een ingeschakelde bandunit aan de buitenrand van het perceel wordt het oogstmateriaal naar binnen geworpen, waardoor er gegarandeerd niets verloren gaat.

Zodra de maai-units op de kopakker worden opgeheven, versnellen de transportbanden dankzij de gepatenteerde BELT BOOST techniek automatisch naar het maximale toerental. Daardoor wordt het zwad smaller in plaats van breder en kan dan door de achteropkomende pick-up zonder verlies worden opgenomen.

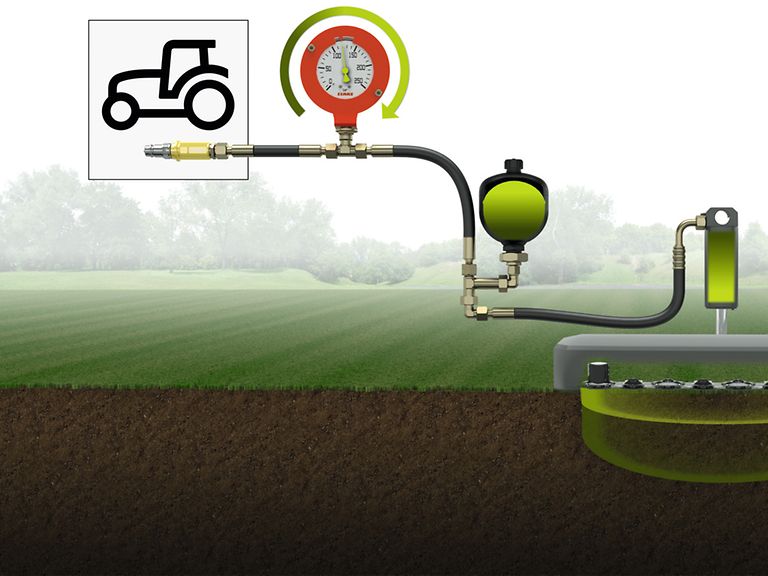

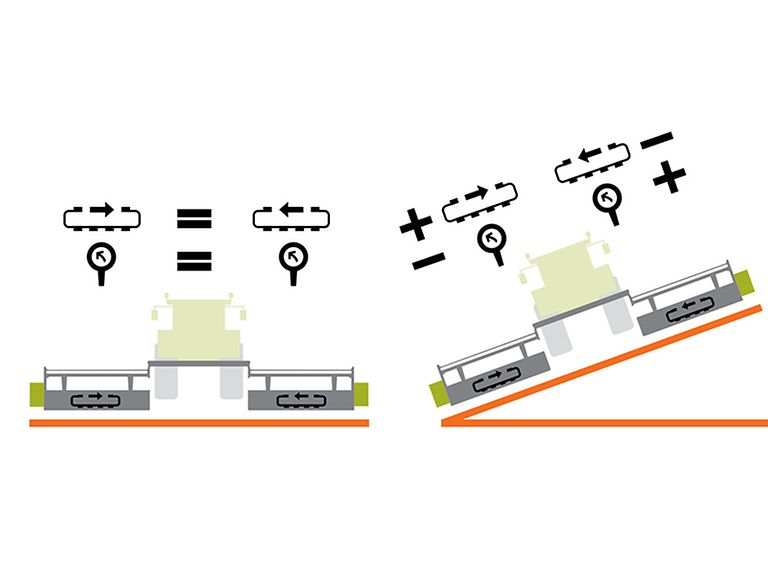

Met behulp van een hellingsensor op de aanbouwbok passen de oplegdruk (ACTIVE FLOAT) en de bandsnelheid - en voor de DISCO 9700 modellen ook het verschuiftraject - zich automatisch aan de feitelijke hellingshoek aan. De gewenste drukwijziging, afhankelijk van het hellingspercentage, kan naar behoefte eenvoudig op de terminal worden ingesteld. De chauffeur wordt hierdoor werk uit handen genomen, waardoor de kwaliteit van het werk toeneemt. Als gevolg van de gewijzigde wrijvingskrachten wordt ook de hellingsdrift positief tegengewerkt, waardoor de graszode wordt ontzien. Met als resultaat optimaal gevormde zwaden wanneer dwars op hellingen wordt gereden en een lager risico voor het vormen van strepen of vervuiling van het voer.

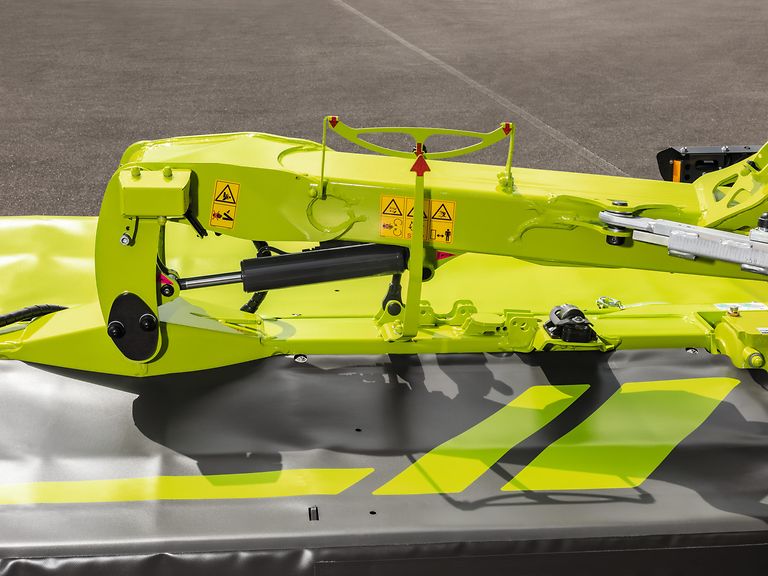

De hydraulische, zijdelingse verschuiving van in totaal 700 mm wordt tot stand gebracht door de in het midden aangebrachte schommelarm met een brede bevestiging. Dit is de basisvoorwaarde voor een constante en gelijkmatige aanpassing aan de bodem vanuit elke stand. De dubbele geleiding stabiliseert de maai-unit bij hoge belasting.

• Twee afzonderlijke bandunits met vooraf instelbare bandsnelheden voor optimale doorvoercapaciteit van het materiaal
• Hydraulische non-stop-botsbeveiliging
• KENNFIXX hydrauliekkoppelingen met gekleurde markeringen en magnetische houder
• Hydraulisch opklapbare beschermingsdoeken (optie)
• Geleidestrips voor trekstang en ergonomisch aankoppelen
• Led-werklampen (optie)
• Automatische centrale smering (optie)

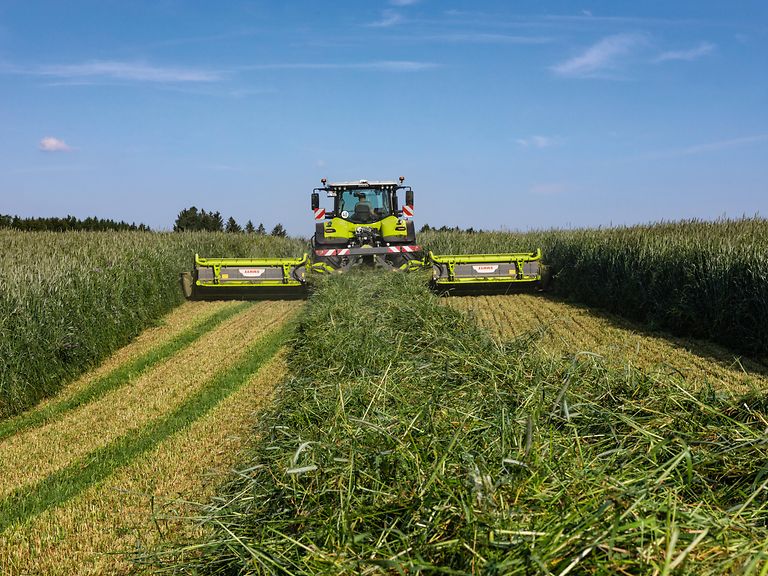

Wanneer beide vijzels naar binnen worden gedraaid, wordt het oogstmateriaal op een luchtig zwad afgelegd. Bij breed afleggen worden de vijzels daarentegen naar buiten gedraaid om het oogstmateriaal intensiever te kunnen drogen. Het individueel draaien van slechts één afzonderlijke vijzel zorgt voor afleggen in secties. Dit kan eenvoudig vanuit de cabine worden geregeld, ook tijdens de rit. Op deze manier kan het oogstmateriaal aan de rand van een perceel zonder verlies naar binnen worden getransporteerd of bij het heen en weer rijden van 18 op 12 m worden afgelegd.

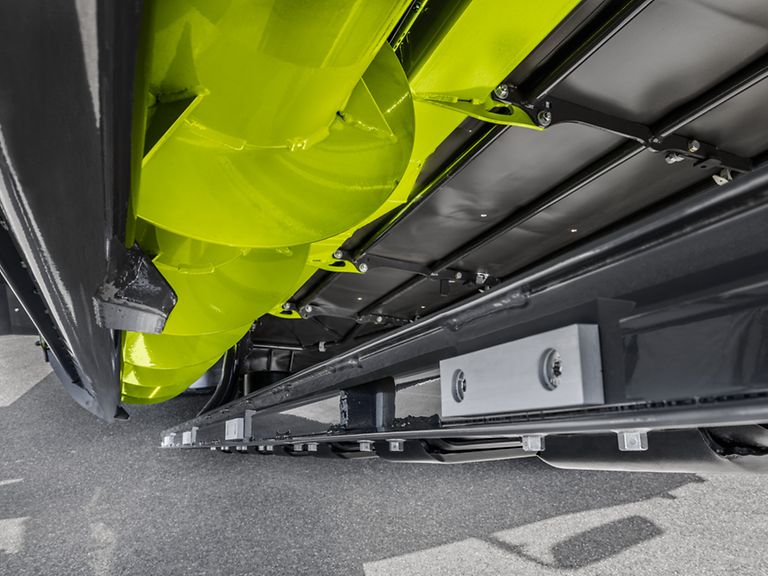

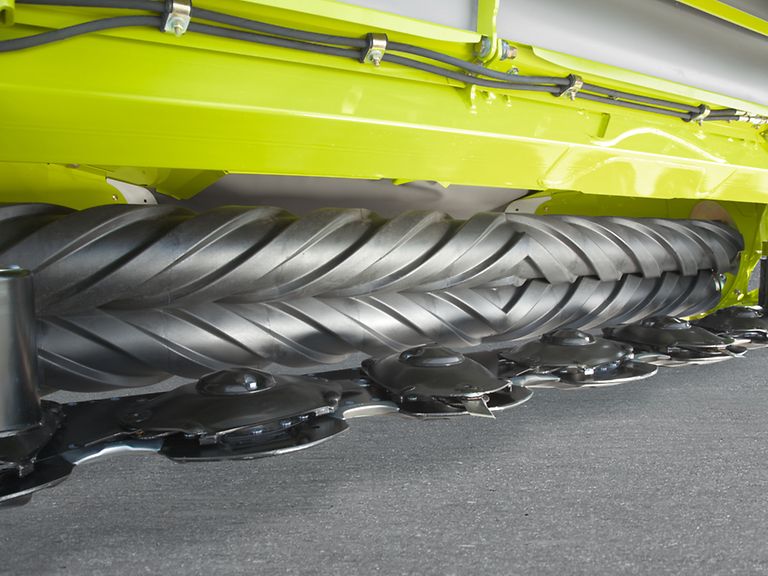

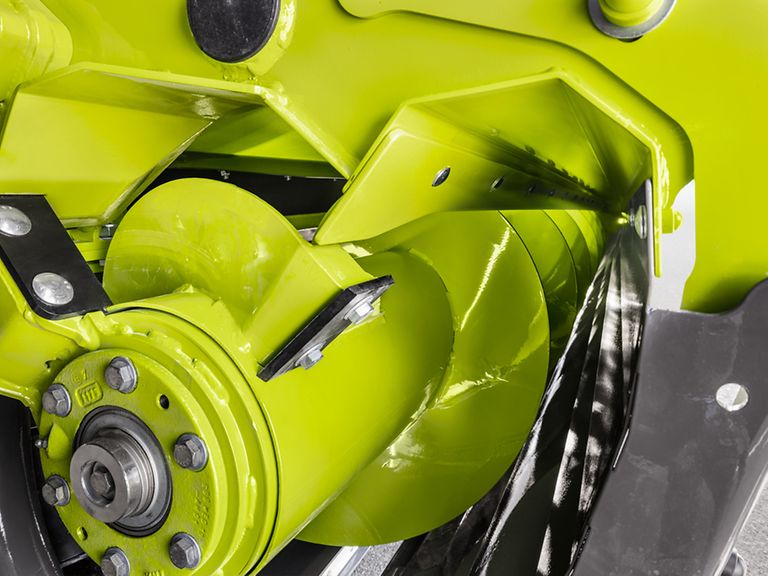

Voor maximale doorvoercapaciteit maakt CLAAS gebruik van een conisch vormgegeven vijzel, waarvan de diameter naar binnen toe (naar het zwad) groter wordt. In combinatie met het conisch verlopende invoerkanaal kunnen zo ook grotere hoeveelheden oogstmateriaal soepel en luchtig als gelijkmatig gevormd zwad worden afgelegd. De tegenmessen aan het uiteinde van de vijzel en goten die achter de vijzel extra ruimte creëren, zorgen voor een vlotte gewasstroom en voorkomen dat materiaal zich gaat ophopen.

Betrouwbare techniek met eenvoudige en comfortabele bediening.

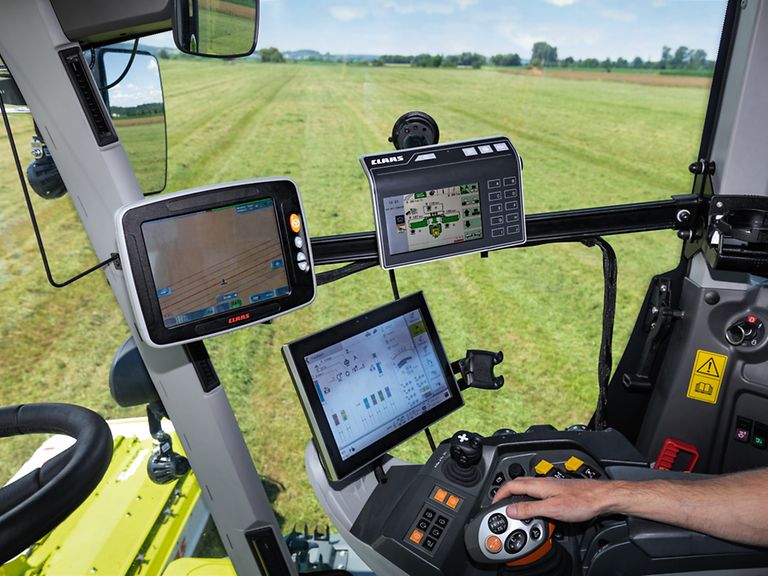

Met behulp van de ISOBUS-terminal kunnen de vijzels steeds afzonderlijk flexibel naar buiten of binnen worden gedraaid. Wanneer de unit, die uit de vijzel, behuizing en goot bestaat, naar binnen wordt gedraaid, steunt deze over de hele breedte direct achter de MAX CUT maaibalk. Daardoor is het invoerkanaal gesloten waardoor er geen verlies van voer kan optreden.

Om daadwerkelijk breed te kunnen afleggen, worden de vijzels naar buiten gedraaid en volledig uit de gewasstroom verwijderd. Wanneer eenzijdig naar binnen wordt getransporteerd, stuit het oogstmateriaal op de flexibel instelbare zwadvormer, die voorkomt dat het oogstmateriaal er overheen schiet en daarmee voor zuivere zwadvorming zorgt.

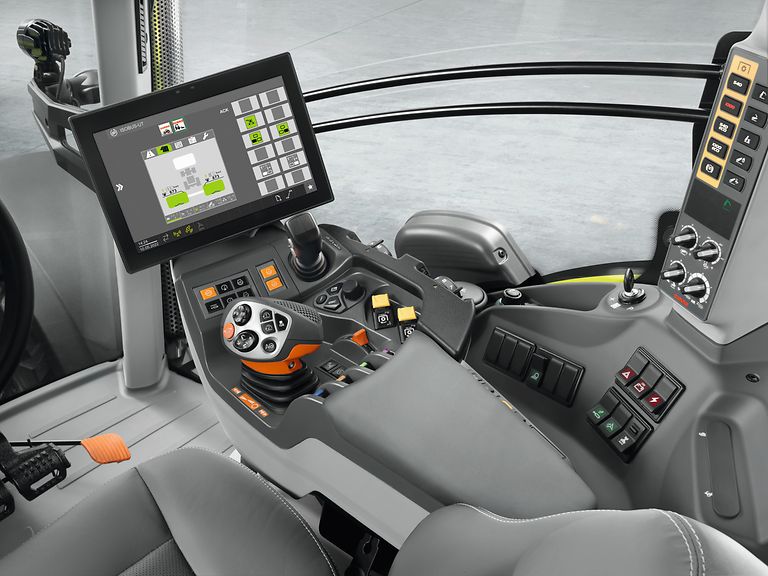

De DISCO 1010 is ook leverbaar met een COMFORT uitrusting, waarbij eenvoudige basisfuncties zijn gecombineerd met ISOBUS-bediening. Uit- en opklappen wordt uitgevoerd met een ventiel. Opheffen kan in het kopakkermanagement worden geïntegreerd. De loadsensing-hydrauliek stuurt automatisch het opklappen van de beschermingsdoeken aan, net zoals het naar achteren draaien en de transportvergrendeling. Overige functies kunnen eenvoudig via ISOBUS of met functietoetsen worden bediend, zoals de snelle, onafhankelijk van de zijde aanpassing van de ACTIVE FLOAT druk.

De gecombineerde bediening met ventielen en ISOBUS van de DISCO COMFORT uitrusting biedt vooral voordelen voor klanten die vaak onder wisselende omstandigheden moeten werken.

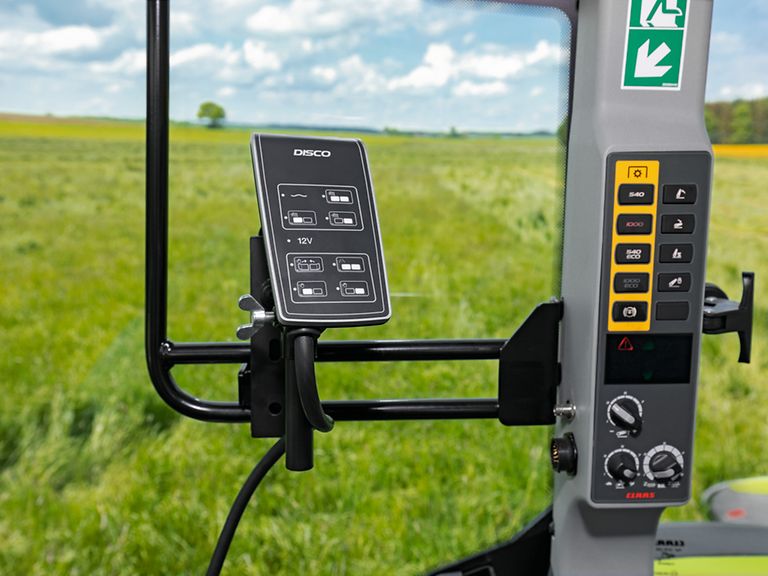

Deze optie omvat hydraulische transportvergrendeling, indien gewenst hydraulisch opklappen van de beschermingsdoeken en een automatische functie voor afzonderlijk heffen. Hierbij wordt voor het bedieningsgemak automatisch de tweede maai-unit gekozen nadat de eerste is opgeheven. Hiervoor is in plaats van een enkelwerkend een dubbelwerkend ventiel vereist. De bediening wordt dan uitgevoerd met een CEMIS 10 terminal. PLUS bediening wordt met name aanbevolen voor tractoren met weinig of mechanische ventielen.

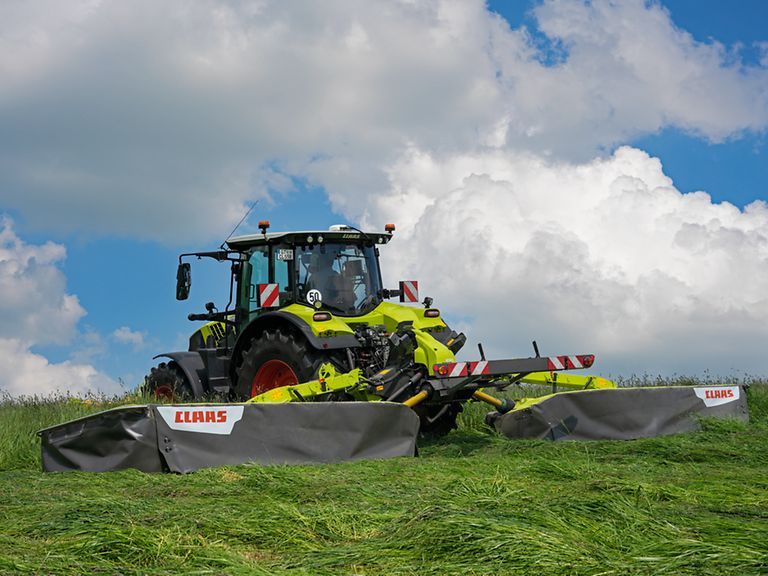

Deze DISCO modellen zijn de juiste keuze wanneer je alleen maar wilt maaien, zonder elektronica, maar wel met professionele techniek. Gewoon de machine uitklappen, maaien en de units opheffen met een enkelwerkend ventiel. Voor de aansturing van de ACTIVE FLOAT druk tijdens het rijden heb je ook maar één enkelwerkend ventiel nodig. Vooruit- en terugdraaien wordt uitgevoerd met een dubbelwerkend ventiel.

Optie: afzonderlijk opheffen.Met een extra enkelwerkend ventiel kun je elke maai-unit met een afzonderlijk ventiel opheffen. Voor het opheffen van beide maai-units kun je het kopakkermanagement, oftewel de intelligentie van de tractor gebruiken.

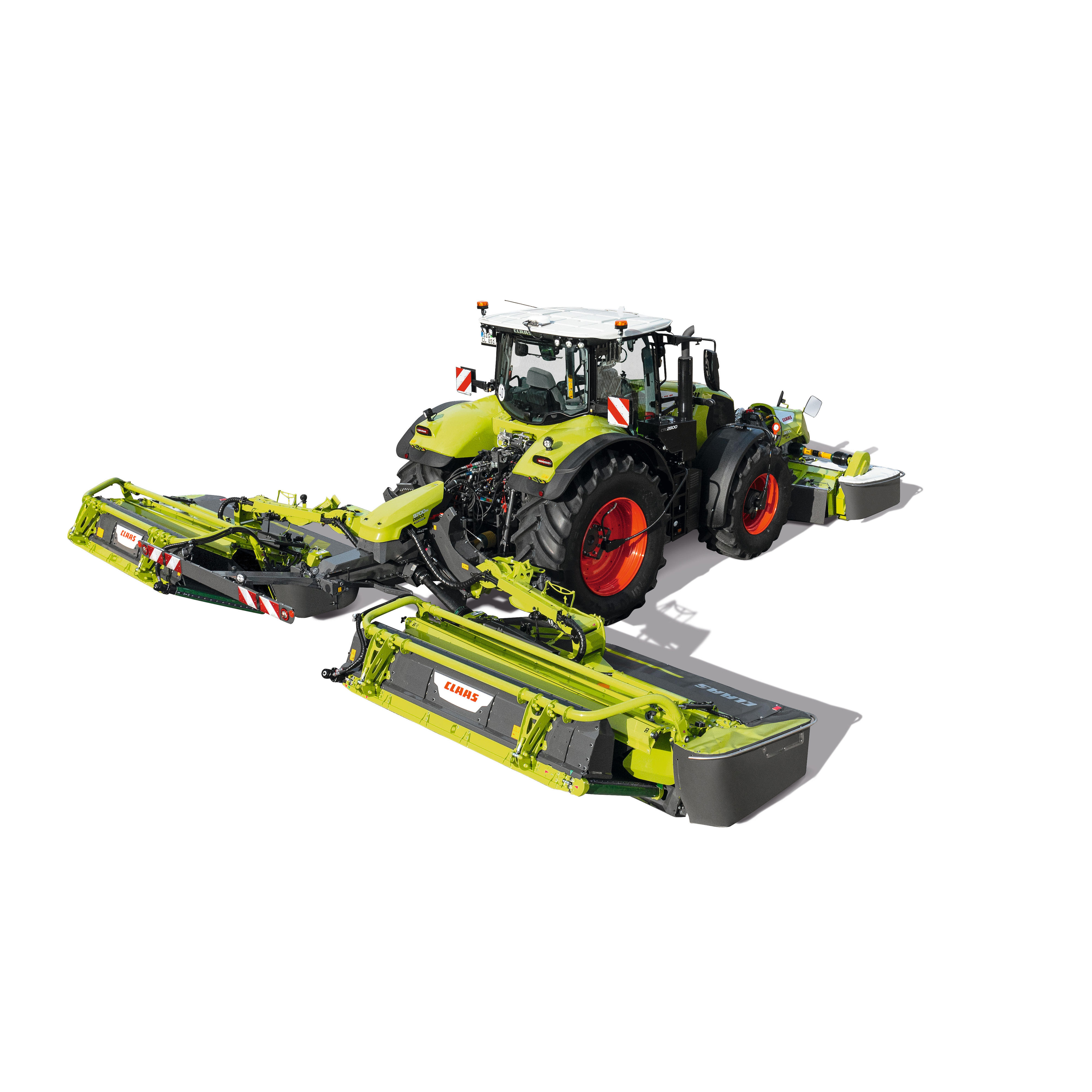

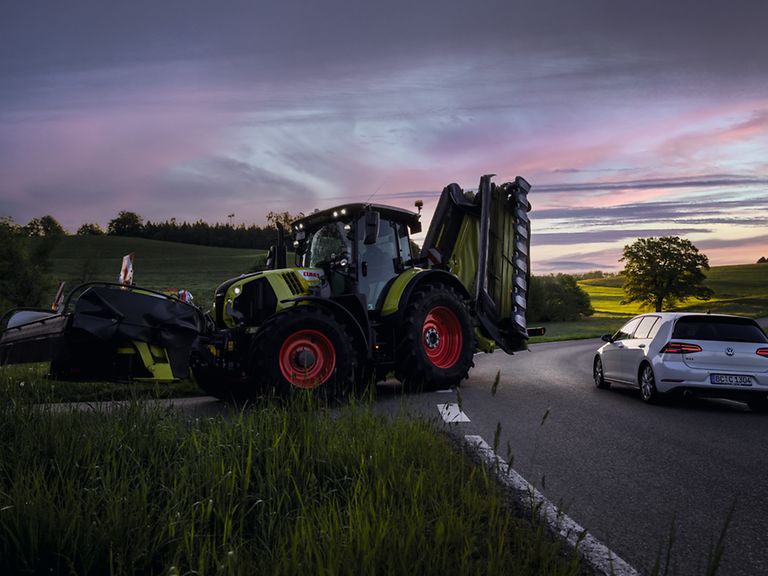

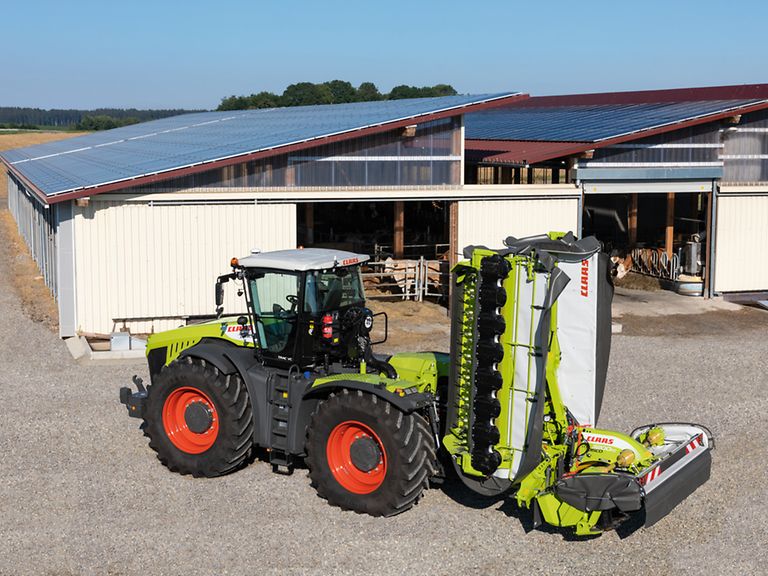

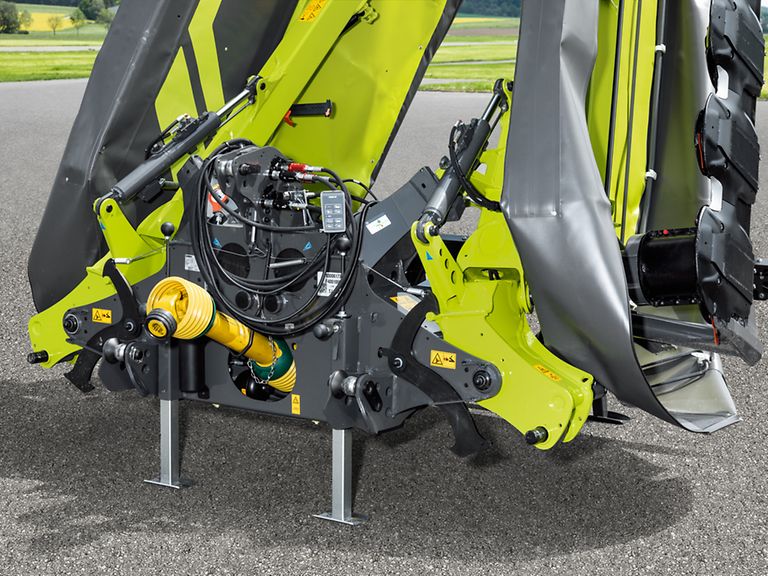

DISCO 1010 TREND en COMFORT modellen beschikken over een grote werkbreedte van respectievelijk 9,70 of 9,90 m, afhankelijk van de gewenste overlap. Bovendien krijg je bij CLAAS negen, oftewel twee maai-units meer, voor een daadwerkelijke maaibreedte van 3,80 m per maai-unit!Ideaal, compact transport, dichtbij bij de tractor, zonder dat daarbij bij het afslaan tegemoetkomend verkeer wordt gehinderd. Bovendien kunnen ook steilere inritten van percelen moeiteloos worden gepasseerd. Vanwege de schuine stand van de maai-units kan de maaier eenvoudig worden aan- en afgekoppeld. Het vectoropklapmechanisme bestaat uit een extra ventiel in de cilinder van de hydraulische botsbeveiliging. Hierbij worden bovendien de maai-units licht naar binnen gedraaid, zodat je uitstekend zicht hebt in de achteruitkijkspiegel.

De op de aanbouwbok aangebrachte hellingshoeksensor zorgt voor optimale ondersteuning bij het maaien op hellingen. Afhankelijk van de feitelijke hellingshoek wijzigt de oplegdruk (ACTIVE FLOAT).Op deze manier worden zowel wegglijden als streepvorming voorkomen, met als resultaat een schoon maaibeeld onder alle omstandigheden. Bij de DISCO 9700 COMFORT wordt bovendien automatisch de stand van de maai-units achter met het verschuiftraject geregeld.

De hydraulische, zijdelingse verschuiving van in totaal 700 mm wordt tot stand gebracht door de in het midden aangebrachte schommelarm met een brede bevestiging. Dit is de basisvoorwaarde voor een constante en gelijkmatige aanpassing aan de bodem vanuit elke stand. De dubbele geleiding stabiliseert de maai-unit bij hoge belasting.

• Hydraulische botsbeveiliging (DISCO 9300 en 8500 mechanisch)
• KENNFIXX hydrauliekkoppelingen met gekleurde markeringen en magnetische houder
• Hydraulisch opklapbare beschermingsdoeken (afhankelijk van model)
• Geleidestrips voor trekstang en ergonomisch aankoppelen
