PICK UP 380 / 300

Rendimenti sempre più elevati e trince sempre più potenti richiedono una raccolta sempre più pulita del foraggio e una tecnica robusta, abbinata alla semplicità di comando. Le testate PICK UP 380 e 300 soddisfano queste esigenze, grazie a caratteristiche uniche.

Principali punti di forza

Adeguamento ottimale al suolo
Adeguamento automatico del regime
Compensatore a doppio rullo per un flusso di prodotto ottimale
Sollevamento idraulico della coclea per garantire un'ottima accessibilità per la ricerca dei corpi estranei
Lubrificazione automatica delle catene

Novità

PICK UP.

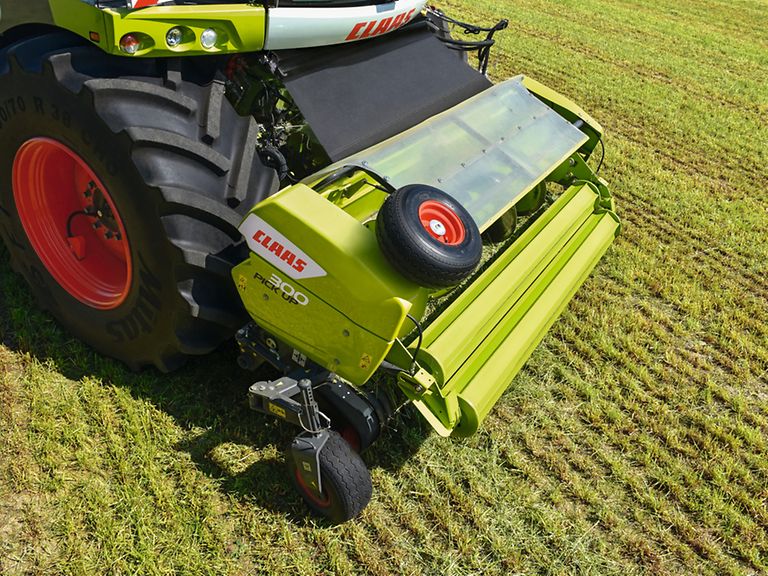

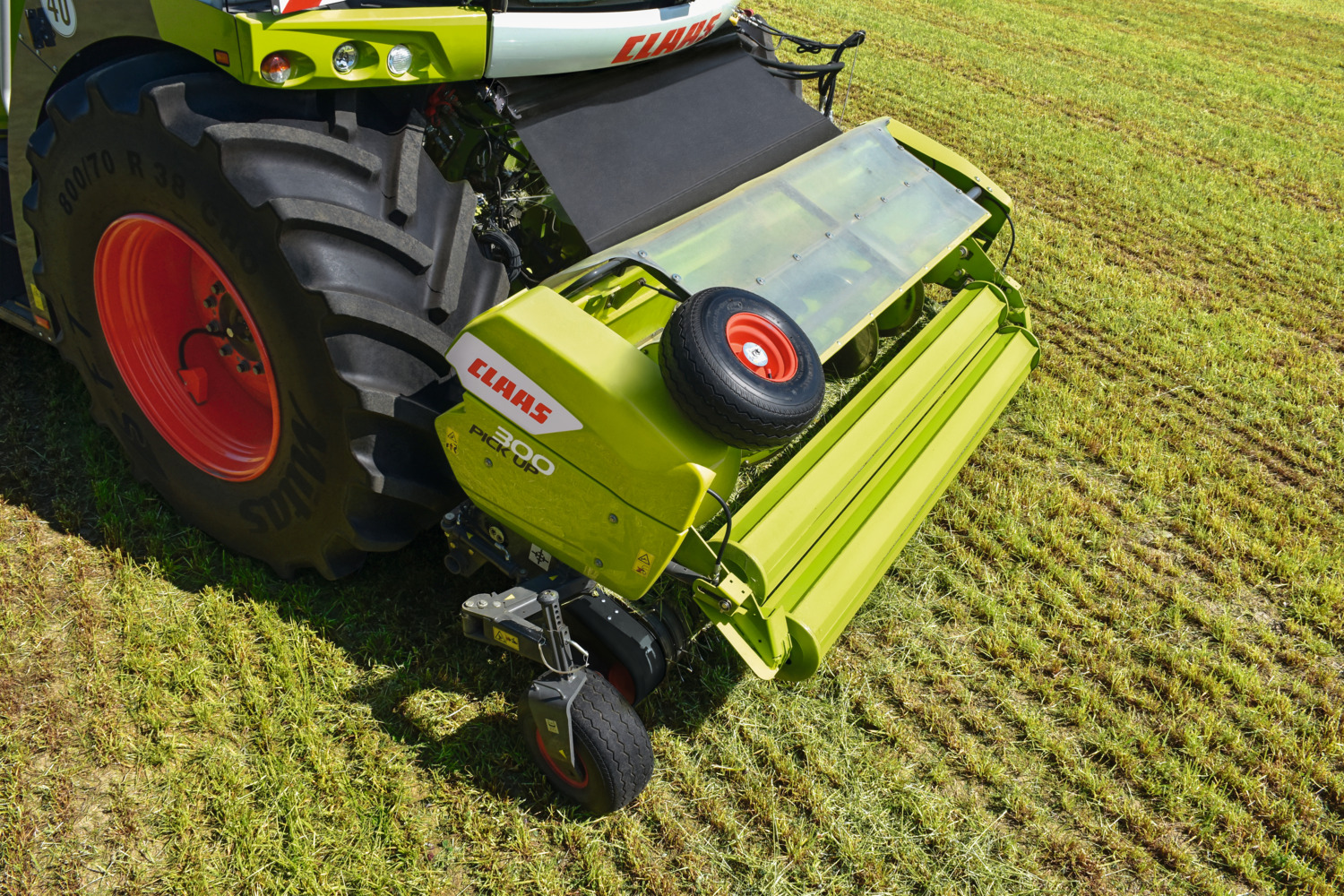

Rete di copertura più ampia e nuova coclea convogliatrice.

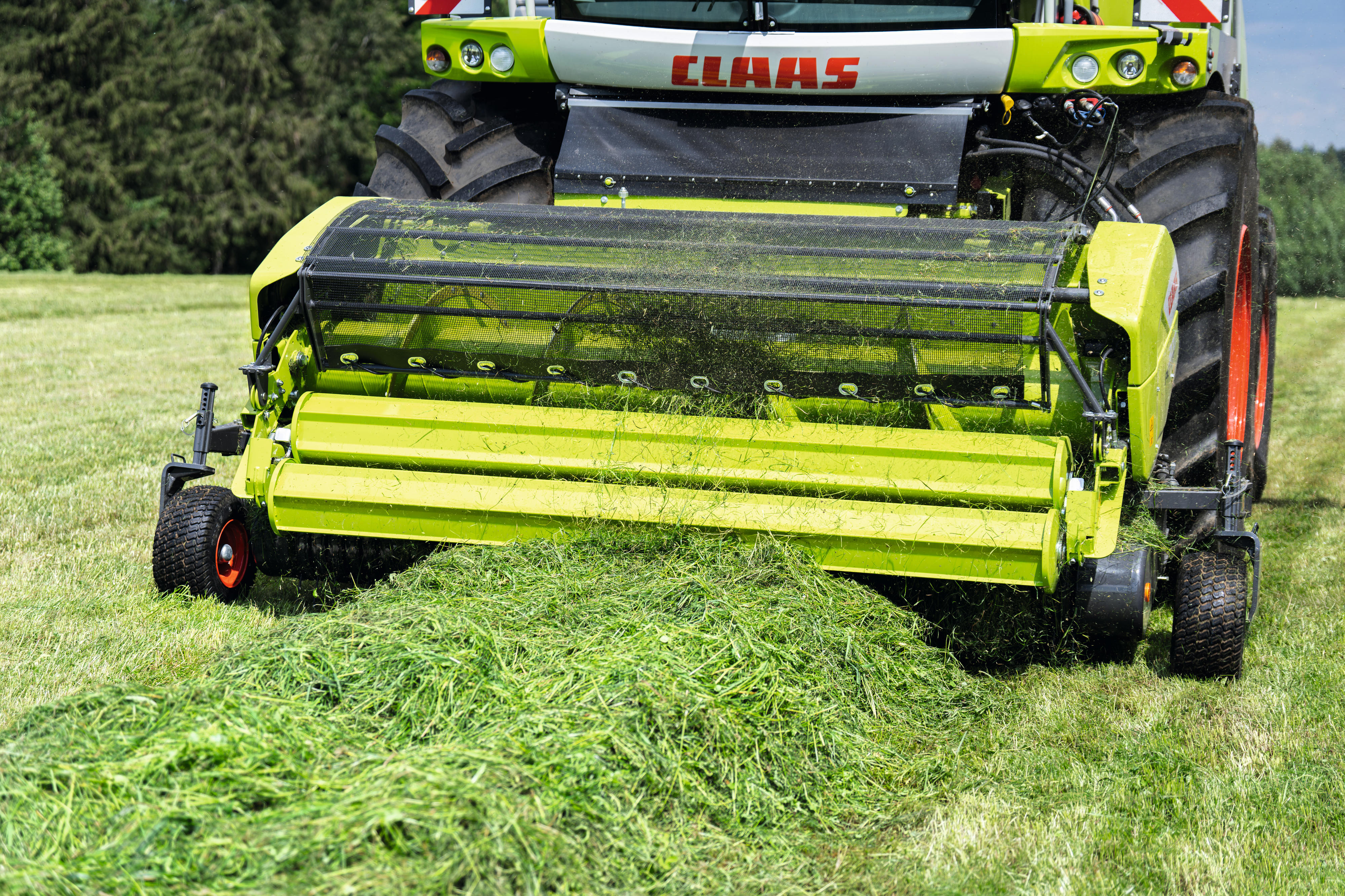

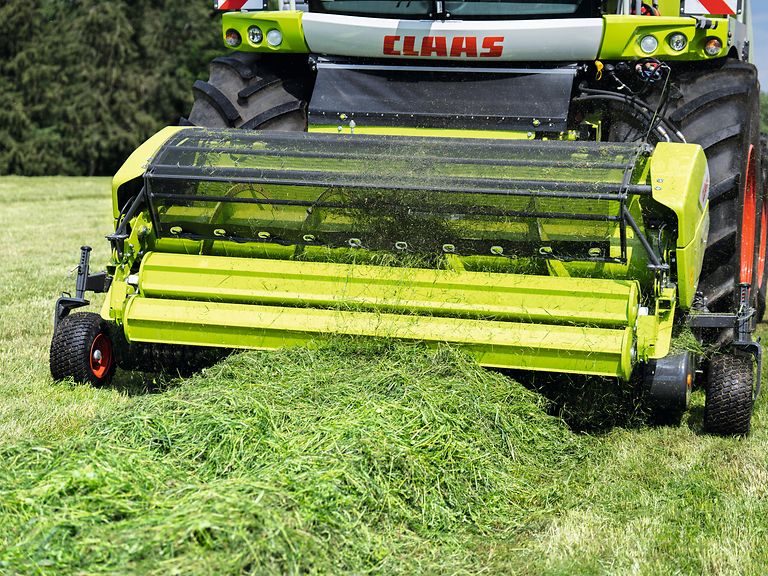

Una nuova rete di copertura impedisce le perdite e grazie all'ampia copertura mantiene la polvere fuori dal campo visivo. Tutto ciò, oltre a garantire un ambiente di lavoro più pulito, aumenta la stabilità operativa. Meno sporcizia sul filtro del radiatore della JAGUAR significa meno tempo di pulizia. Un flusso di prodotto costante incrementa l'efficienza della raccolta. La robusta coclea convogliatrice di nuova concezione con spire piatte offre oggi quattro pale di trasporto. La coclea convogliatrice CLAAS PICK UP è stata riprogettata per essere particolarmente stabile ed è protetta da anelli antiusura segmentati. Le quattro pale di trasporto assicurano che il prodotto venga trasferito in modo uniforme e affidabile alla JAGUAR. Un ulteriore vantaggio è la facilità di sostituzione delle spranghe sulle pale di trasporto.

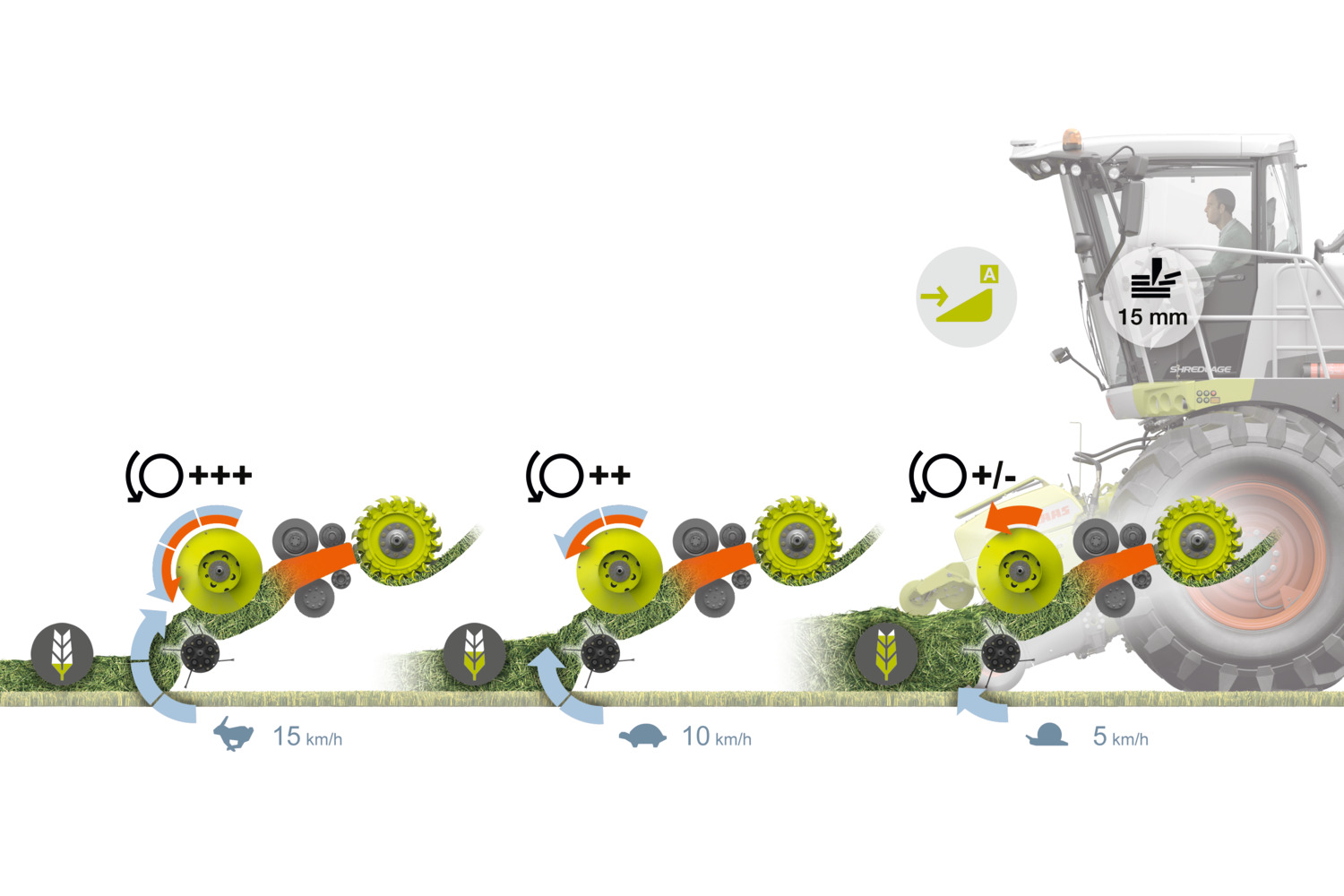

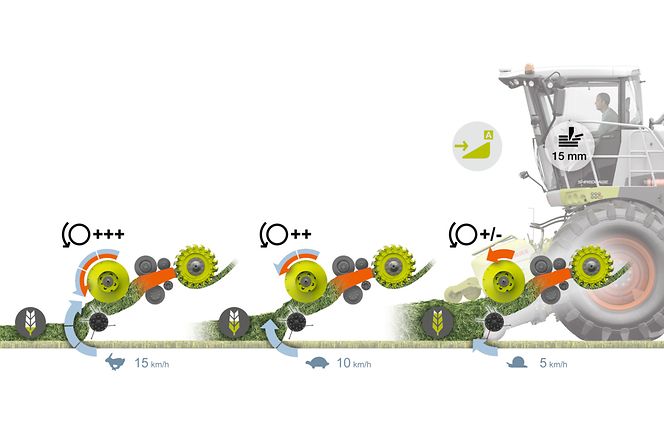

Equipaggiamento PICK UP con due trasmissioni variabili fra loro indipendenti per coclea convogliatrice e raccoglitore a denti.

La trasmissione del rullo raccoglitore è a comando idraulico. L'adeguamento indipendente del numero di giri alla velocità di avanzamento permette un convogliamento adeguato del prodotto alla coclea convogliatrice.

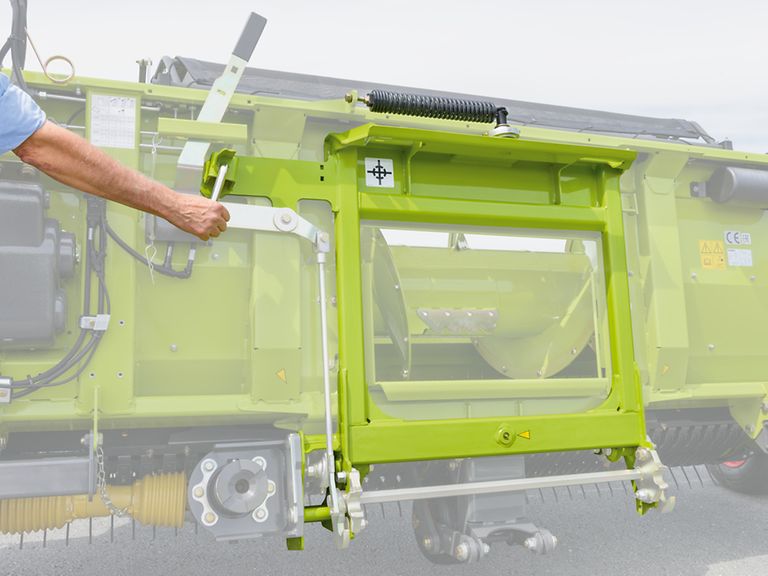

La trasmissione per la coclea convogliatrice si realizza tramite un attacco rapido. L'adeguamento automatico del numero di giri avviene in base alla lunghezza di taglio impostata e a partire da una velocità di avanzamento di 5 km/h. Il convogliamento uniforme del prodotto ai rulli di precompressione assicura l'utilizzo ottimale della JAGUAR.

Impieghi consigliati: per requisiti elevati e massima capacità produttiva in condizioni estreme, la soluzione ottimale è la doppia trasmissione, ad esempio, per rese elevate con velocità di avanzamento molto lenta o con velocità di raccolta elevata e colture basse.

Vantaggi

In condizioni estreme è possibile aumentare la capacità produttiva rispetto alla versione standard. Inoltre, l'adeguamento automatico del numero dei giri alla velocità di avanzamento e alla lunghezza di taglio predefinita garantiscono un flusso di prodotto molto uniforme e una raccolta pulita.

Flusso di prodotto.

Il potente rullo raccoglitore pilotato e dotato di quattro o cinque file di denti consente una raccolta prodotto priva di perdite. Le ruote tastatrici regolabili senza utensili sono montate alla stessa altezza del rullo raccoglitore.

Il compensatore a doppio rullo e il grande diametro della coclea assicurano un flusso di prodotto eccellente. La coclea convogliatrice flottante, disponibile a richiesta, aumenta la produttività sulle andane di grandi dimensioni.

Mediante la scatola di trasmissione a 3 velocità o sostituendo i pignoni è possibile adeguare il regime della coclea alla lunghezza di taglio impostata. La trasmissione variabile della testata consente di realizzare un ottimale adeguamento alle condizioni di raccolta.

Di quale equipaggiamento avete bisogno?

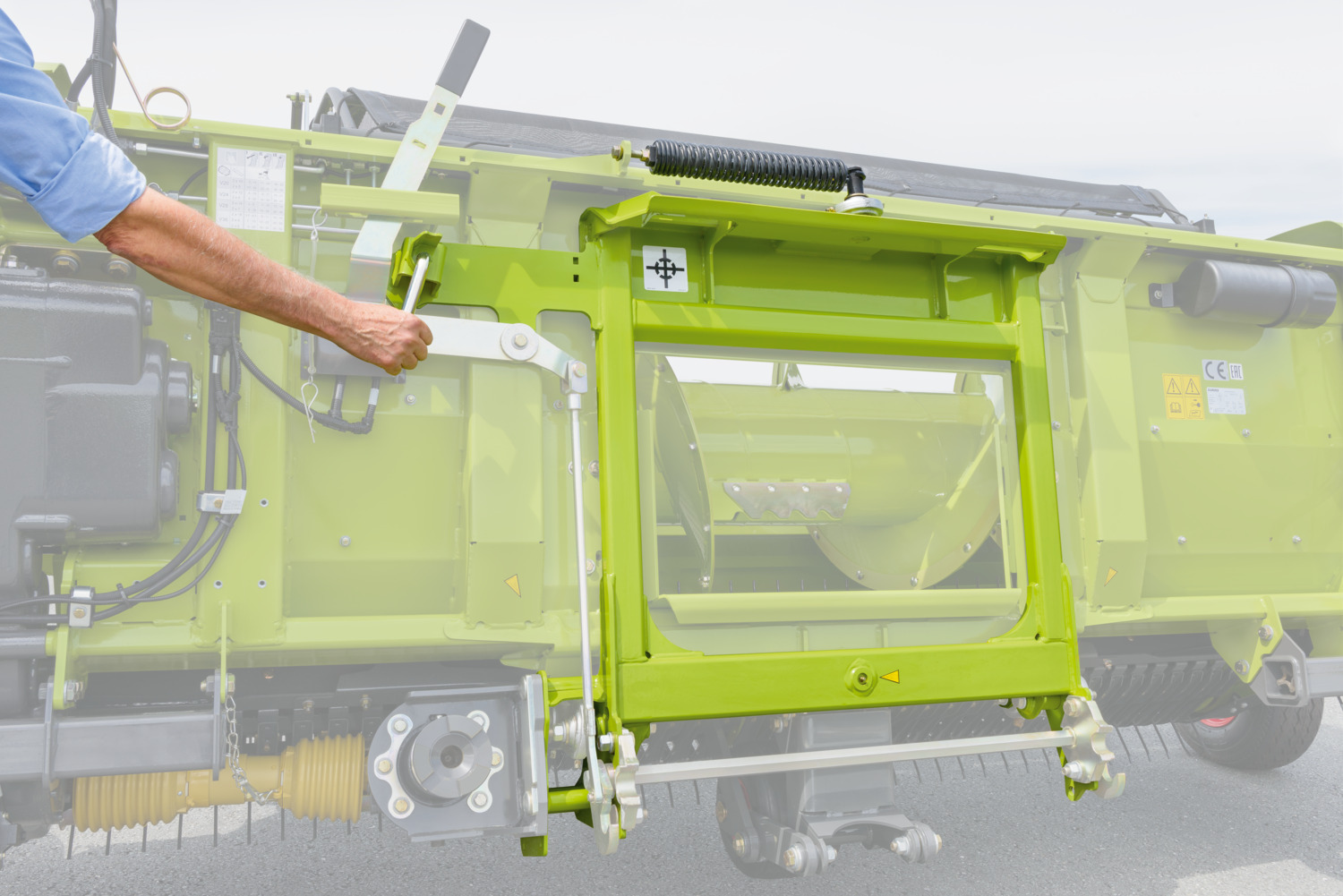

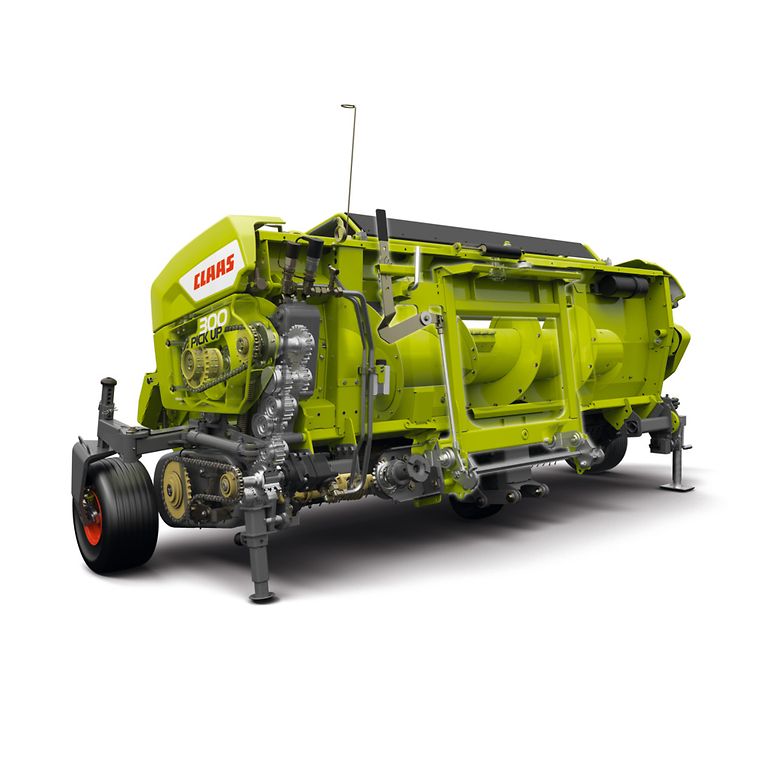

Telaio oscillante per PICK UP 380 / 300.

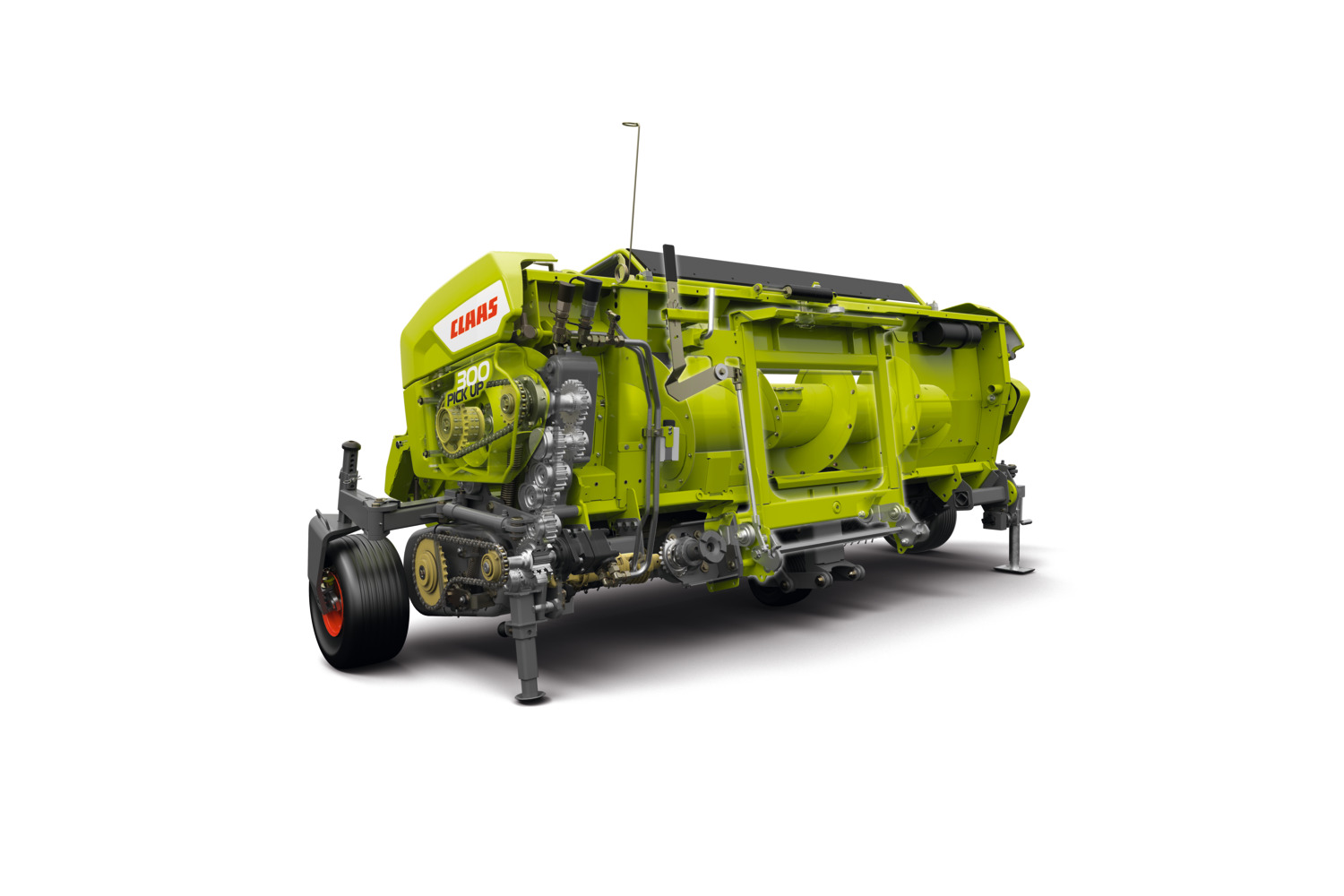

Il telaio principale sorregge il raccoglitore dotato di molle a torsione e la coclea convogliatrice montata su cuscinetti flottanti. Il telaio oscillante è collegato al telaio principale tramite un perno centrale, tre braccia di guida e una molla per riportare il telaio in posizione neutra. Questo espediente consente un'ottima libertà di movimento, per un miglior adeguamento al suolo e un'efficace raccolta del prodotto.

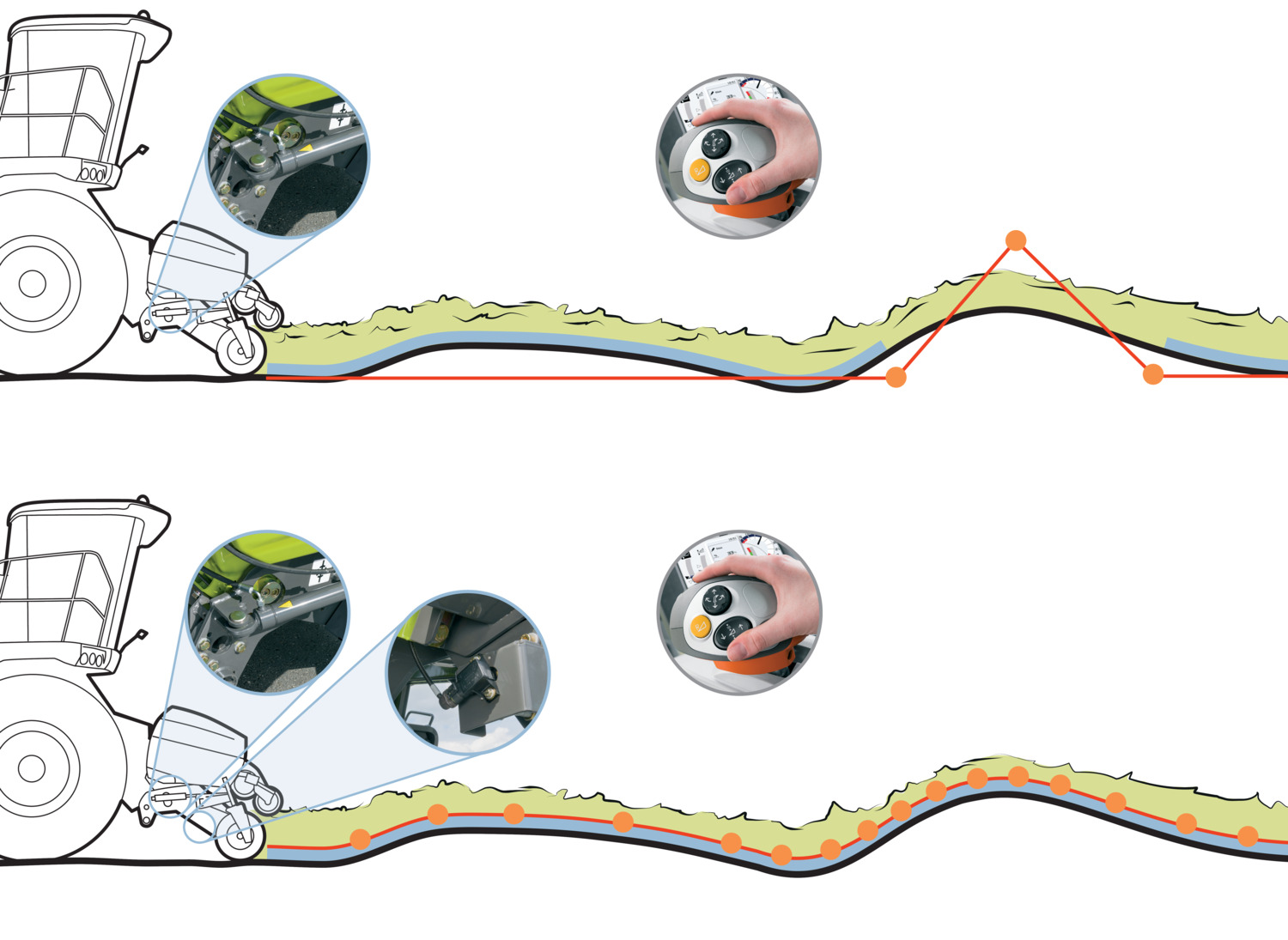

ACTIVE CONTOUR.

Per una raccolta pulita del prodotto è disponibile il collaudato sistema CONTOUR. Una nuova funzione è la guida attiva dell'altezza, pilotata mediante un potenziometro. Il sistema ACTIVE CONTOUR è veloce e mantiene costantemente la distanza del raccoglitore a denti rispetto al suolo.

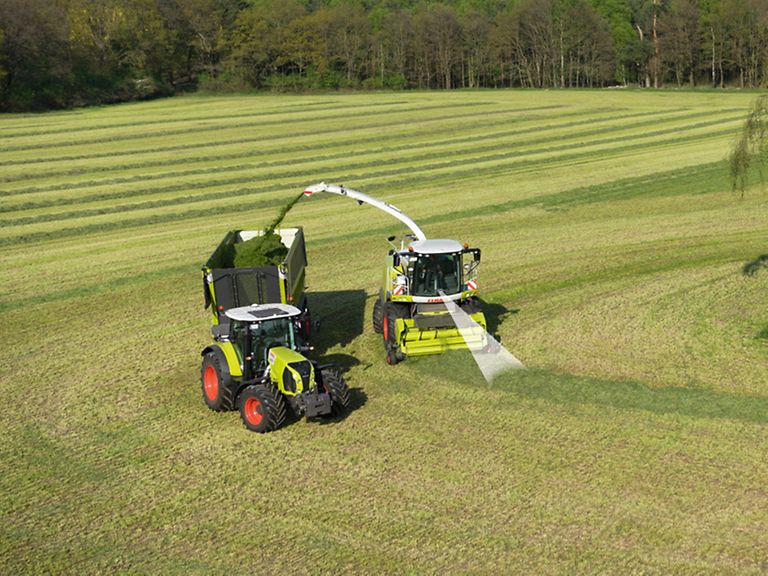

Raccolta senza perdite con il CLAAS CAM PILOT.

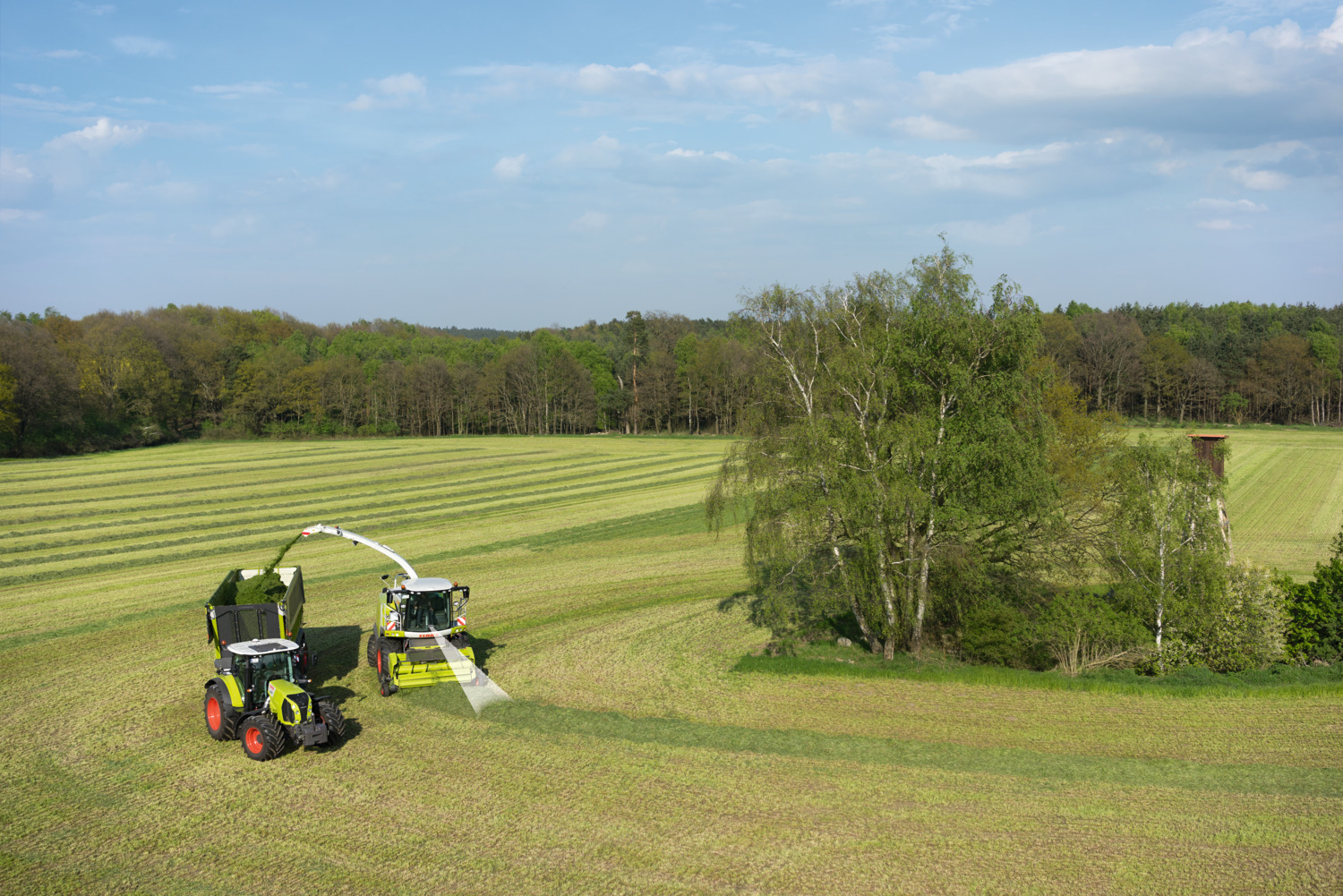

Il CLAAS CAM PILOT subentra alla guida della JAGUAR nella fase di raccolta delle andane. Ciò consente di raggiungere, senza sforzi, velocità di lavoro fino a 15 km/h. Inoltre, l'operatore può concentrarsi meglio sul riempimento del mezzo di trasporto e su una raccolta priva di perdite.

Il CLAAS CAM PILOT rileva le andane in forma tridimensionale e attua automaticamente i corrispondenti impulsi di sterzo. Il comando è attivabile, come di consueto, sulla leva di avanzamento ed è disattivabile tramite un movimento di rotazione del volante.

Dati tecnici

Modello	Larghezza di lavoro (m)	Trasmissione
380 PROFI CONTOUR variabile	3,60	Variabile
300 PROFI CONTOUR variabile	2,62	Variabile
380 CONTOUR	3,60	Standard
300 PROFI	2,62	3 marce
300	2,62	Standard

Affidabile al 100%.

Lubrificazione delle catene opzionale.

La lubrificazione delle catene (a richiesta) aumenta il potenziale di impiego e con esso l'affidabiltà, riducendo allo stesso tempo gli oneri di manutenzione.

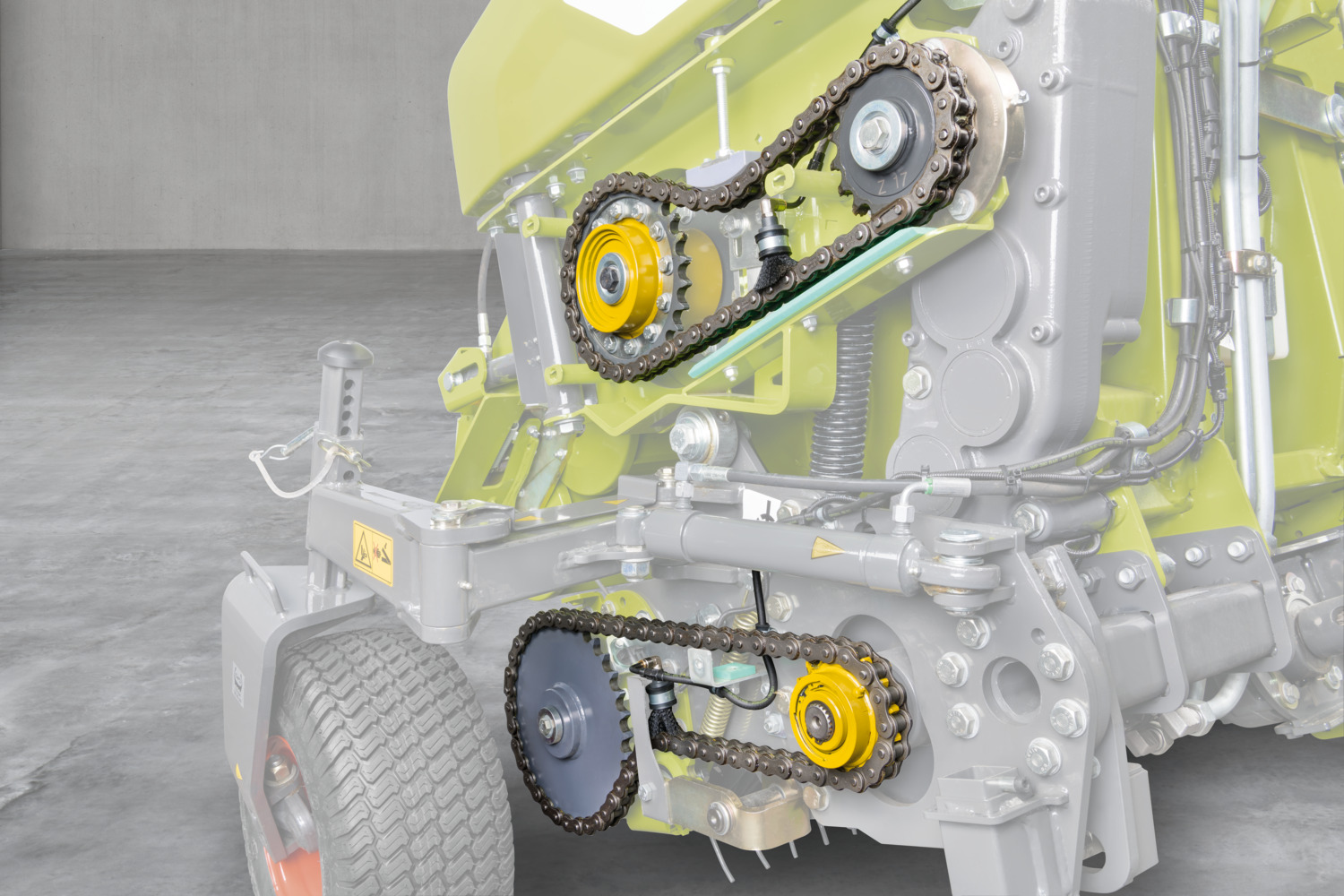

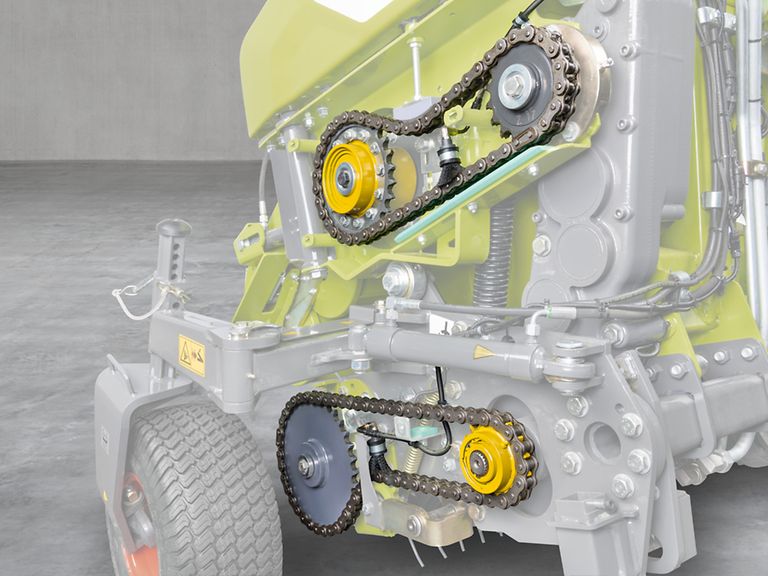

Le catene di trasmissione e le ruote dentate del rullo raccoglitore e della coclea convogliatrice vengono lubrificati automaticamente. La scorta di 4 l di olio è sufficiente per 180 ore di esercizio. La lubrificazione viene effettuata permanentemente con la testata inserita tramite due pennelli direttamente sulle catene.

Ottima accessibilità.

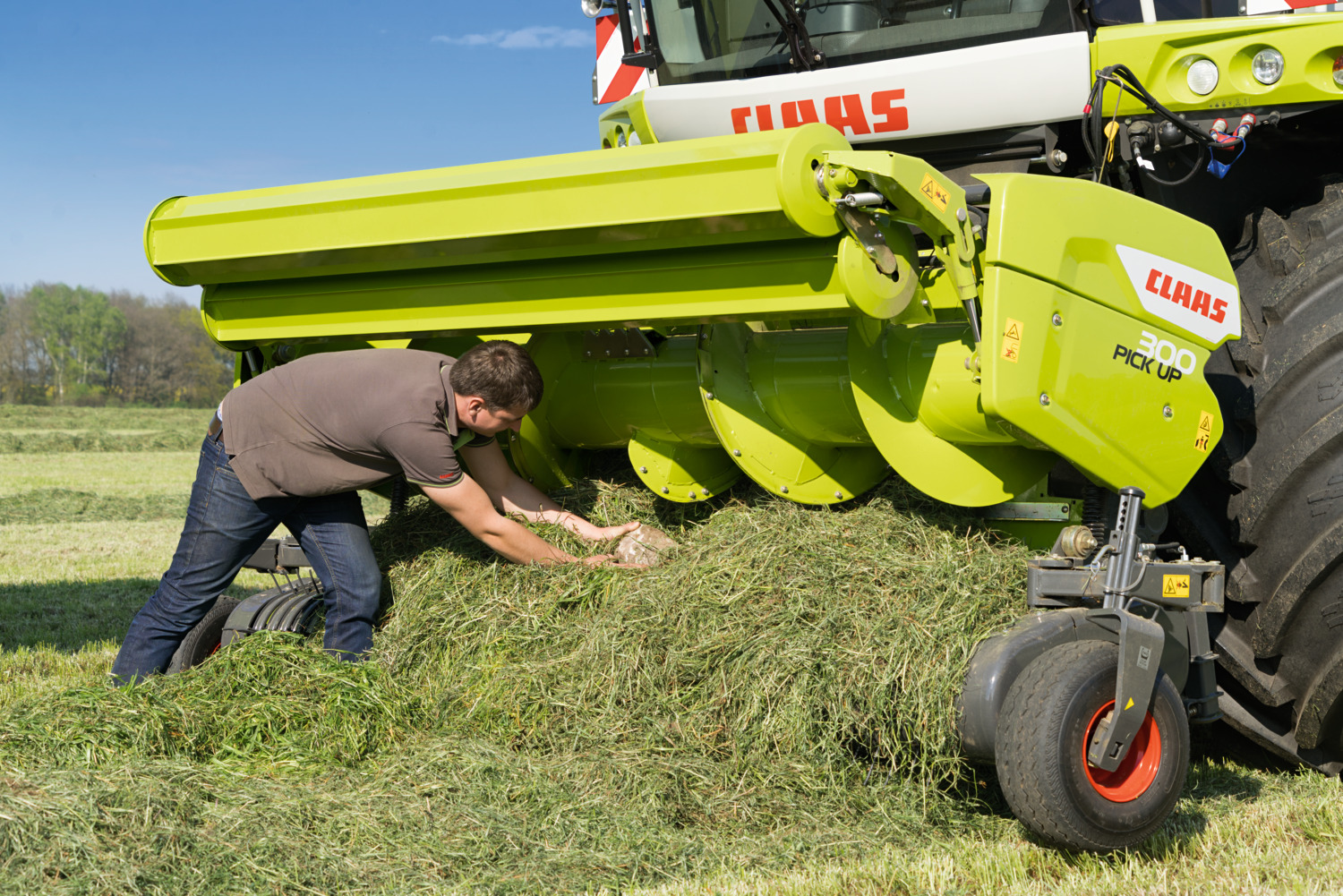

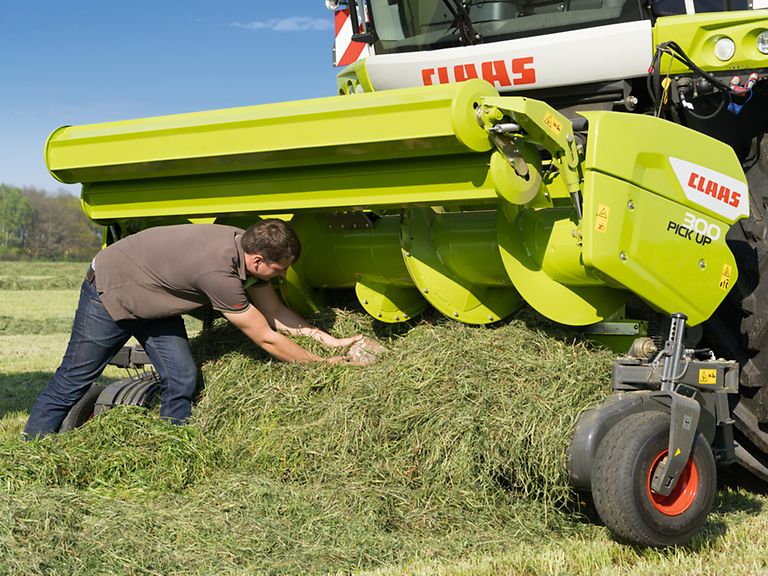

Caratteristica distintiva della gamma di PICK UP è l'ottima accessibilità. Ad esempio, durante una manovra di inversione al rilevamento di un corpo estraneo, il compensatore a rulli viene sollevato automaticamente a comando idraulico (a richiesta anche la coclea convogliatrice). Ciò facilita la ricerca dei corpi estranei al rilevamento di metalli o di sassi e consente anche la semplice sostituzione dei pezzi soggetti ad usura.
