Prestazioni di trebbiatura superiori.
Piattaforma di taglio per frumento e colza.

La regolazione della tavola della piattaforma di taglio VARIO in funzione delle esigenze garantisce un flusso di prodotto costantemente ottimale e comporta un incremento fino al 10% delle prestazioni complessive della mietitrebbia.

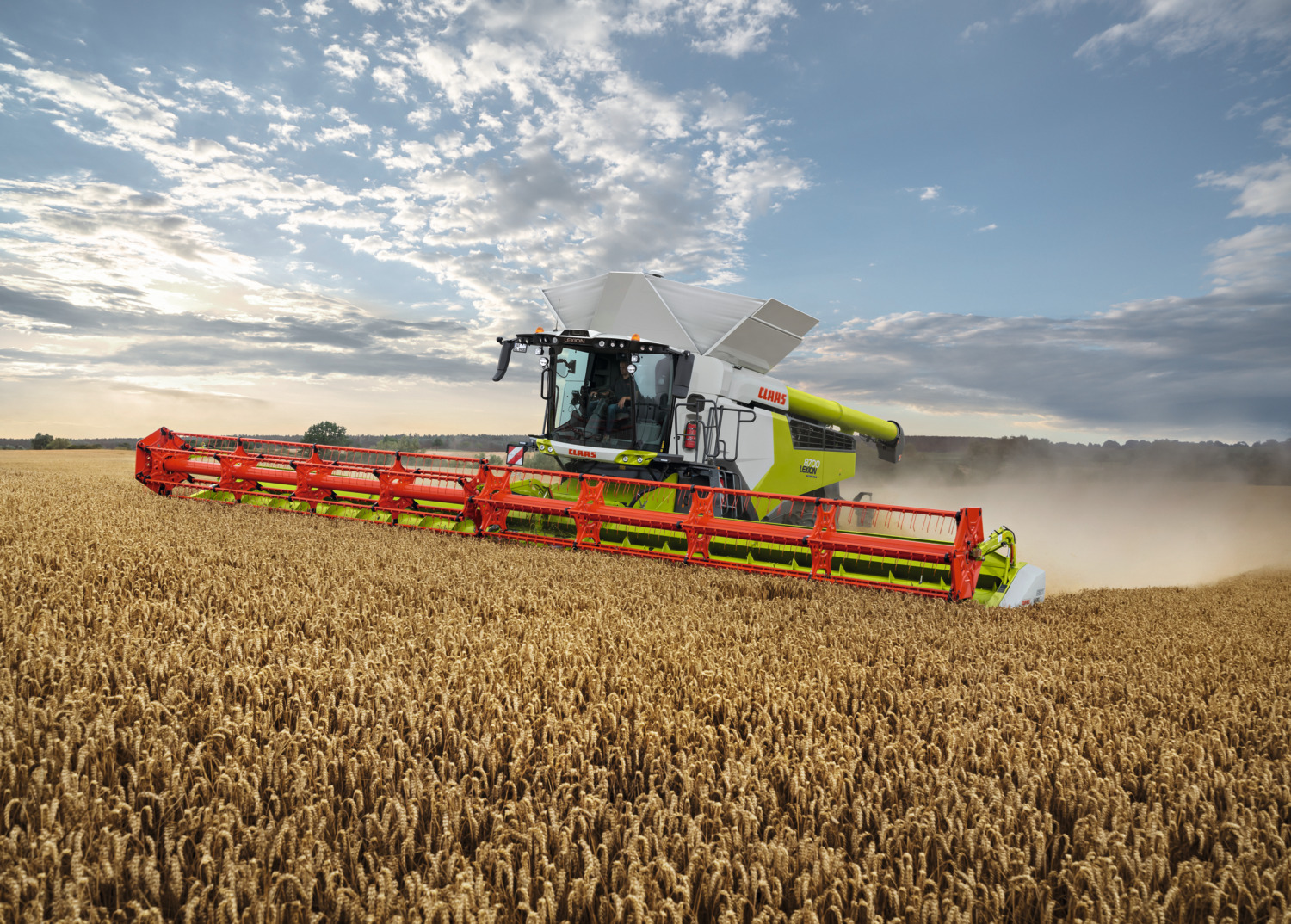

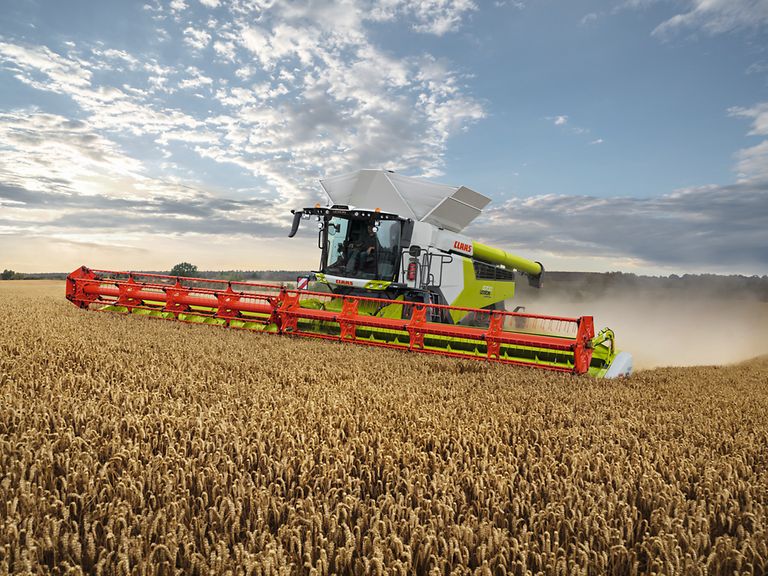

LEXION 8900 TERRA TRAC nella raccolta del frumento con piattaforma di taglio VARIO da 13,80.

Sperimentato migliaia di volte sul campo.

Piattaforme di taglio VARIO.

Progettate appositamente per la raccolta dei cereali e della colza, le piattaforme di taglio VARIO di CLAAS convincono per la loro elevata efficienza e l'alto rendimento per unità di superficie, indifferentemente che si tratti di regioni a bassa o alta produttività. La regolazione della tavola della piattaforma di taglio VARIO in funzione delle esigenze garantisce un flusso di prodotto costantemente ottimale e comporta un incremento fino al 10% delle prestazioni complessive della mietitrebbia.

Vantaggi durante l'impiego.

Le lamiere per colza integrate possono essere spostate a variazione continua fino a 700 mm
Il tubo traversa angolato consente una migliore visibilità sulla tavola della piattaforma di taglio
L'aspo ottimizzato afferra una quantità nettamente inferiore di steli
La regolazione automatica dello sforzo di trazione dell'aspo agevola la raccolta del cereale allettato
CEMOS AUTO HEADER gestisce la regolazione dell'aspo e della lunghezza della tavola
Sparticampo e lama di taglio per colza si montano e smontano rapidamente e senza attrezzi
L'ampio diametro della coclea convogliatrice di 660 mm assicura un flusso di prodotto ottimale

LEXION 6900 TERRA TRAC nella raccolta dell'avena con la piattaforma di taglio VARIO 930.

Non scendete a compromessi.

L'automazione comincia dalla testata.

Se la piattaforma di taglio si adatta perfettamente al prodotto e alla mietitrebbia, la raccolta è più semplice, veloce e confortevole. Testate CLAAS e macchine CLAAS sono perfettamente coordina te fra loro.
Testate CLAAS e macchine CLAAS sono perfettamente coordinate fra loro. Gli operatori possono accedere liberamente a tutti i sistemi di assistenza e si lasciano convincere fin dal primo momento dall'alto rendimento delle campagne.

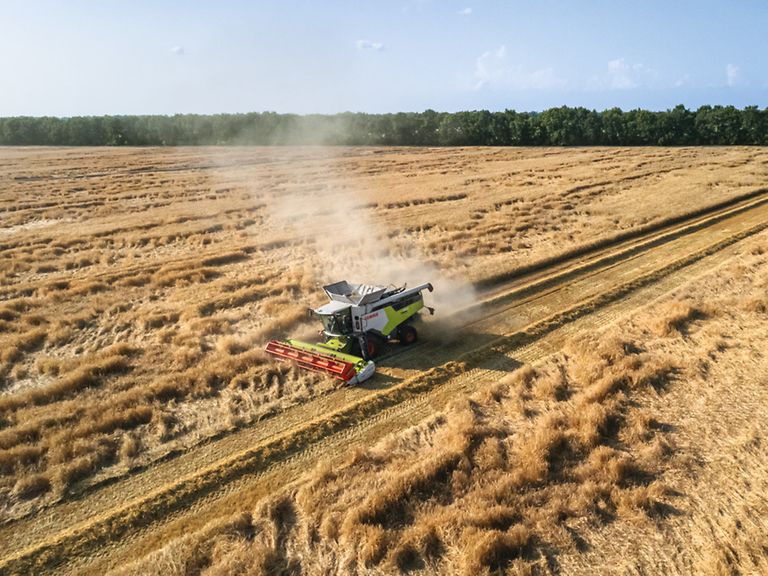

La TRION raccoglie nel prodotto allettato.

Mantiene costante il flusso di prodotto.

Regolazione automatica dello sforzo di trazione dell'aspo.

In condizioni di raccolta difficili, ad esempio in caso di prodotto allettato, lo sforzo di trazione dell'aspo può essere regolato automaticamente tramite l'apposita trasmissione idraulica. La regolazione automatica dell'altezza si basa sui valori predefiniti per la pressione e la sensibilità e mantiene il flusso di prodotto sempre costante.

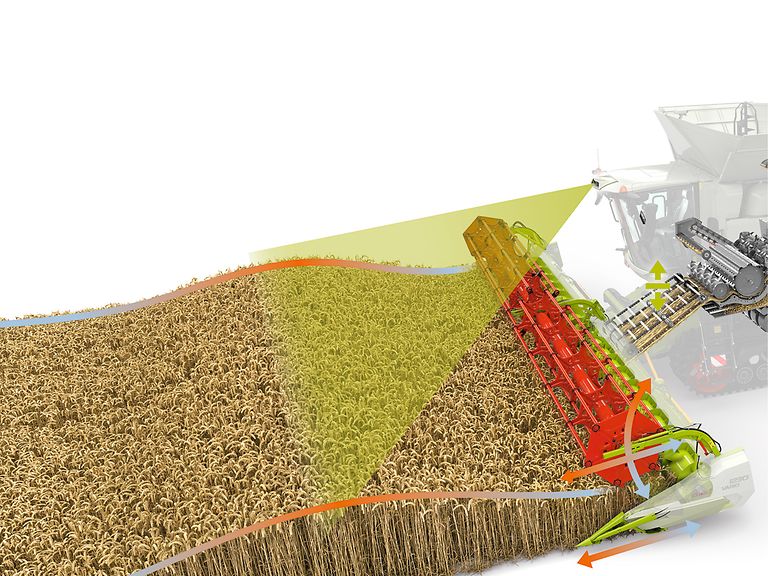

CEMOS AUTO HEADER.

Basta premere un pulsante per alleggerire il lavoro del conducente.

CEMOS AUTO HEADER è il primo sistema di assistenza che regola automaticamente impostazioni della piattaforma di taglio come la lunghezza della tavola e la posizione dell'aspo, in base alle condizioni di trebbiatura. Il FIELD SCANNER rileva l'altezza delle piante, il sensore altezza del tappeto nel canale alimentatore valuta il flusso del prodotto. CEMOS AUTO HEADER utilizza questi dati per regolare attivamente la posizione dell'aspo e della tavola della piattaforma di taglio VARIO.
Ciò consente un flusso di prodotto omogeneo e migliora le prestazioni, la qualità della trebbiatura, la separazione e la pulizia. Con la semplice pressione di un pulsante, potete beneficiare di un comfort e di una precisione nettamente superiori.

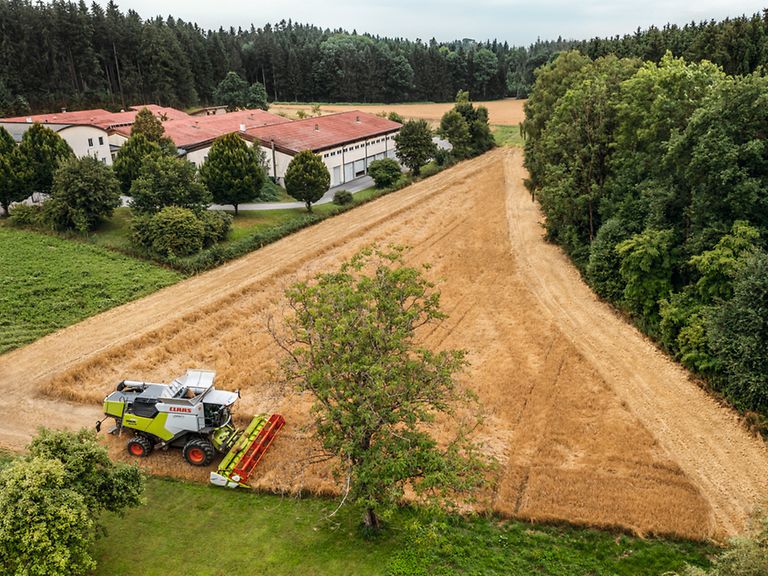

TRION 730 con piattaforma di taglio VARIO 770 all'inizio di un campo d'orzo.

Il rilevamento automatico della testata fa risparmiare tempo.

Sempre pronta a entrare in azione.

Per essere ancora più rapidamente pronta all'uso, la vostra mietitrebbia imposta automaticamente i principali parametri. A tal scopo, il modulo della testata fornisce le seguenti informazioni: tipo di piattaforma di taglio, larghezza di lavoro, numero di larghezze parziali, posizione dell'aspo, posizione di stazionamento e valori nominali AUTO CONTOUR per altezza di lavoro e contatore ettari.

I vantaggi cominciano da subito.

La mietitrebbia è subito pronta per la raccolta.
L’utilizzo diventa molto più semplice e agevole.
Le posizioni dell'aspo, della tavola della piattaforma di taglio VARIO e del canale alimentatore vengono prese in considerazione al fine di impedire possibili collisioni e danni.

Una raccolta redditizia comincia dalla testata.

Vista anteriore della TRION 750 con VARIO 1080 nella raccolta dell'orzo.

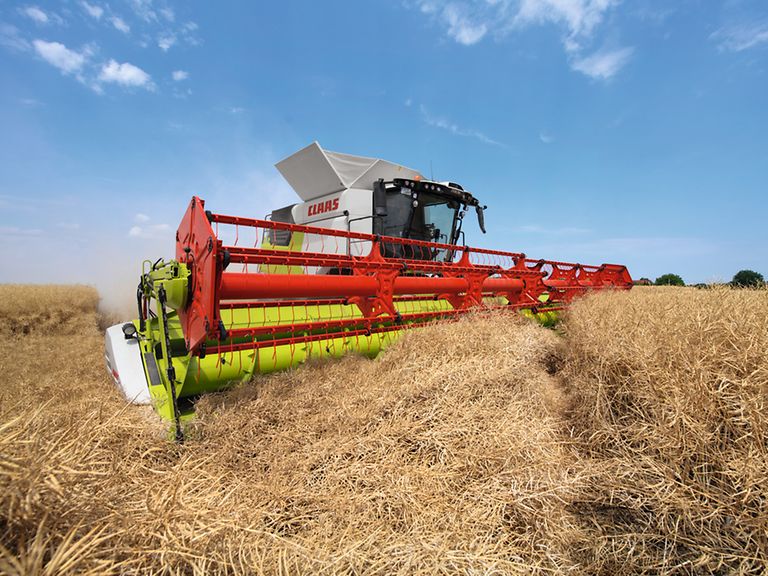

Primo piano della TRION 750 nella raccolta della colza con VARIO 1080.

Testate per ogni esigenza.

Più varietà per LEXION, TRION ed EVION.

Le piattaforme di taglio VARIO sono progettate per essere utilizzate nelle condizioni di raccolta più difficili su cereali, colza e riso. L'ampia gamma di larghezze delle piattaforme, da VARIO 1380 a VARIO 500, ne consente l'impiego su tutti i modelli LEXION, TRION ed EVION.

Regolazione idraulica della tavola.

Il flusso di prodotto è sempre ottimale.

Sulla leva multifunzione è possibile spostare comodamente la posizione della tavola della piattaforma di taglio da -100 mm a +600 mm.

Questo consente uno spostamento totale a regolazione continua di 700 mm, grazie al quale è possibile adattare in modo ottimale la piattaforma di taglio alle diverse condizioni di raccolta.

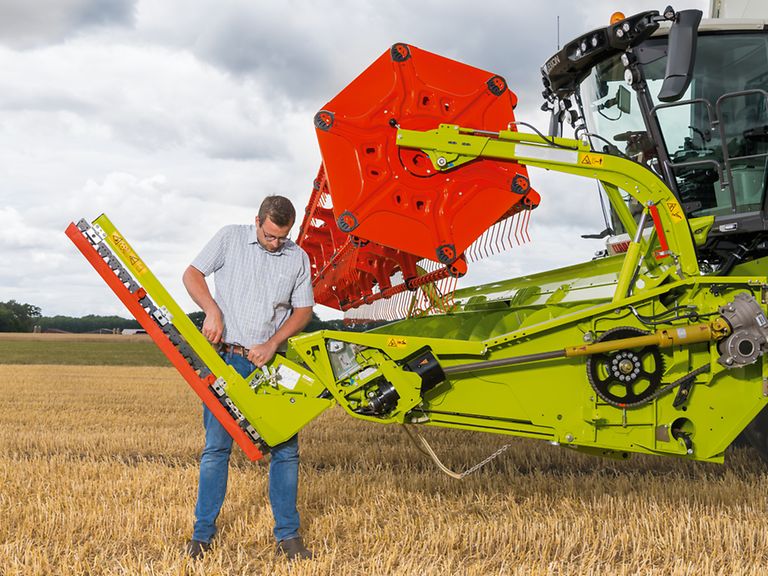

Un addetto monta la lama di taglio per colza sulla piattaforma di taglio VARIO.

Trasformazione veloce per la colza.

Le lamiere per colza integrate e il montaggio senza attrezzi delle lame da colza permettono di effettuare in pochi minuti la conversione per la raccolta della colza. Anche con le lame da colza montate potete contare sull'intero range di regolazione di 70 cm. Ciò consente non solo una posizione di trasporto molto compatta, ma anche l'impiego con lame da colza in altre colture, come ad esempio le fave.

Regolazione in altezza della coclea convogliatrice.

Regolazioni esatte per un ottimo risultato.

Un flusso di prodotto ottimale inizia già sulla piattaforma di taglio, dove la corretta regolazione dell'altezza della coclea convogliatrice è un fattore decisivo ai fini dei risultati della raccolta.
Sui lati esterni è pertanto presente una semplice regolazione con scala integrata.
Per larghezze di lavoro maggiori, a partire dalla VARIO 1080, la coclea convogliatrice sdoppiata può essere regolata idraulicamente anche al centro.

Comando nel CEBIS o direttamente sulla piattaforma di taglio
Adeguamento al tipo di prodotto, alla resa e alle condizioni di raccolta

Inoltre, i raschiatori nella tramoggia della piattaforma di taglio possono essere comodamente regolati dall'esterno.

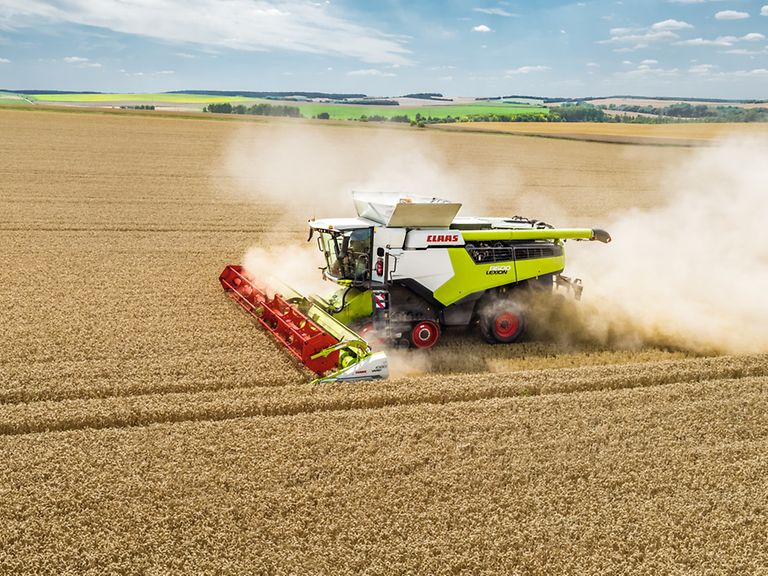

La LEXION 8600 TERRA TRAC con VARIO 1080 nella raccolta del frumento.

La trasmissione.

Progettata per le massime capacità produttive.

Il concetto di trasmissione della piattaforma di taglio VARIO è concepito per rendimenti elevati e lunghe campagne di raccolta.

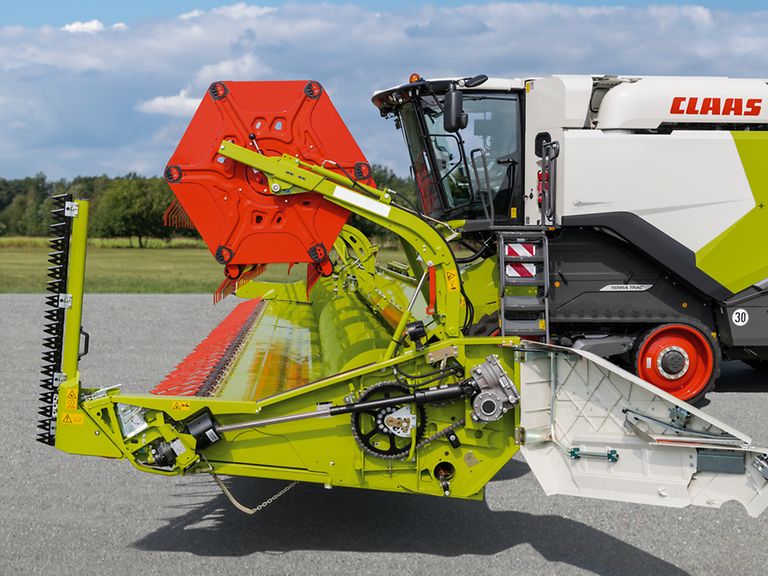

Particolare delle trasmissioni sul lato sinistro della piattaforma di taglio.

Semplicemente meccanica.

Coclea convogliatrice e barra di taglio.

La trasmissione della lama di taglio avviene tramite una trasmissione a planetario che garantisce un funzionamento molto regolare. Variando la posizione della tavola della piattaforma di taglio, l'albero cardanico segue il movimento, grazie a un sistema telescopico che consente di lavorare senza problemi, qualunque sia la posizione di lavoro.
Coclea convogliatrice e trasmissione comando lama sono protetti individualmente da frizioni di sicurezza contro i sovraccarichi.

Organi della trasmissione per VARIO 1380 / 1230 / 1080.

Gli organi della trasmissione a bassa manutenzione si adattano perfettamente al concetto di aspo sdoppiato. Le lame vengono azionate in modo sincrono a sinistra e a destra da parte di trasmissioni epicicloidali, per cui la piattaforma di taglio funziona in modo molto regolare. La scatola di trasmissione è inoltre dotata di frizioni contro i sovraccarichi.

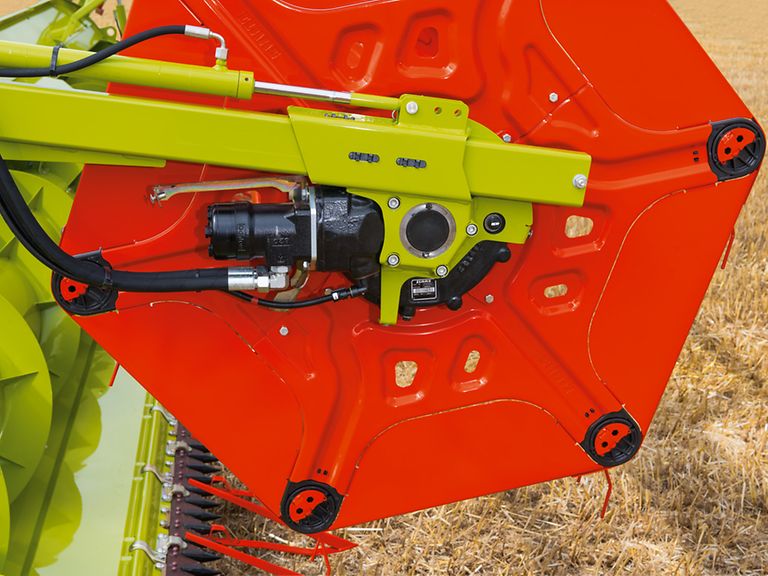

Particolare delle trasmissioni sul lato sinistro.

Coniuga diversi vantaggi.

La nuova trasmissione dell'aspo.

La trasmissione avviene tramite un motore idraulico e una scatola della trasmissione.

Intervalli di manutenzione più lunghi e quindi manutenzione meno onerosa.
La tavola della piattaforma di taglio può anche essere completamente retratta con le lame per colza montate
Possibilità d'impiego con lame da colza in diverse colture
Posizione di trasporto compatta sul carrello di trasporto con le lame per colza montate
Permette la regolazione automatica dello sforzo di trazione dell'aspo

Maggiore potenza di taglio e facilità di montaggio.

Lama di taglio per colza meccanica.

Le prestazioni di taglio delle lame per colza aumentano del 50% rispetto al precedente modello, rendendo più semplice la raccolta anche di colture pesanti. Una forte presenza di erbe infestanti ai bordi del campo causa meno problemi.
Il peso inferiore del 33% consente inoltre di maneggiare facilmente i coltelli da colza. Il montaggio si effettua in modo rapido e confortevole.

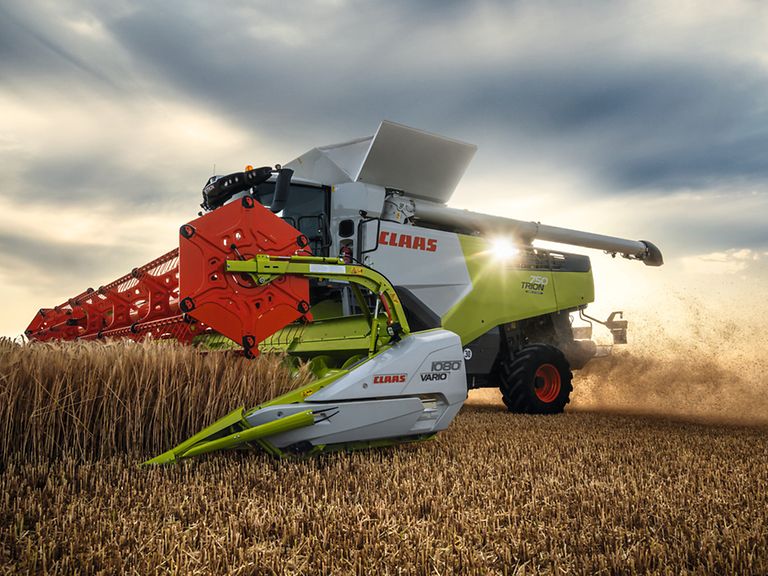

TRION 750 TERRA TRAC con VARIO 1080 nella raccolta dell'orzo.

AUTO CONTOUR taglia con grande precisione.

Guida automatica della testata.

Un flusso di prodotto ottimale inizia già dalla testata. Affinché la piattaforma di taglio venga sempre guidata con precisione in prossimità del suolo, le testate CLAAS dispongono degli automatismi CONTOUR e AUTO CONTOUR.
L'altezza di taglio desiderata si imposta comodamente tramite il CEBIS.
Le piattaforme di taglio dotate di CONTOUR si adattano automaticamente agli avvallamenti del suolo in senso longitudinale rispetto alla direzione di marcia. AUTO CONTOUR fa un ulteriore passo avanti consentendo la compensazione automatica delle irregolarità trasversali rispetto alla direzione di avanzamento.

I tastatori sotto la piattaforma di taglio reagiscono alle ondulazioni del terreno. Sensori misurano la deviazione e fanno intervenire i relativi cilindri della piattaforma di taglio.

Comoda regolazione direttamente sulla leva multifunzione o per ulteriori regolazioni tramite il CEBIS
Regolazione attiva dell'altezza di taglio con AUTO CONTOUR
Controllo trasversale e longitudinale in qualsiasi momento

Dati tecnici

Modello	Larghezza di lavoro (m)	Barra di taglio	Aspo
930	9,22	Fisso	Monoblocco
770	7,70	Fisso	Monoblocco
930	9,22	Fisso	Monoblocco
770	7,70	Fisso	Monoblocco
680	6,78	Fisso	Monoblocco
620	6,17	Fisso	Monoblocco
560	5,56	Fisso	Monoblocco
500	4,95	Fisso	Monoblocco
