Perfetta idoneità a diversi tipi di colture.
Per un taglio pulito.

Le piattaforme di taglio MAXFLEX da 930 a 560 offrono la soluzione perfetta per la raccolta di colture che crescono in prossimità del suolo. Adatte alla raccolta di cereali e soia, queste piattaforme sono estremamente polivalenti e confortevoli per la raccolta di diversi tipi di colture.

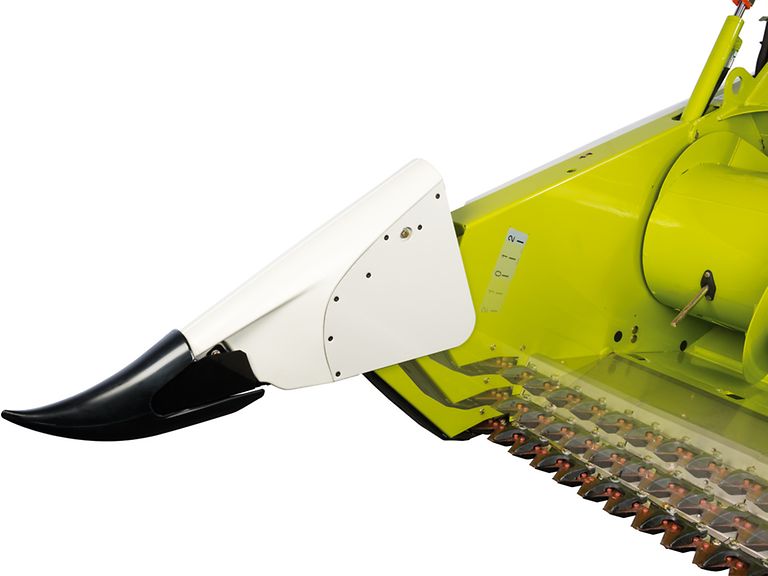

Lama di taglio MAXFLEX, particolare con tre diverse posizioni.

Piattaforme di taglio MAXFLEX.

Una tecnologia di raccolta appropriata consente di prevenire le perdite.

Lama di taglio flessibile con una corsa flessibile di 180 mm
Lama di taglio flessibile configurabile in posizione fissa (per l'utilizzo sui cereali) per poi essere di nuovo sbloccata (per la raccolta della soia) tramite un comando elettroidraulico sulla leva multifunzione o direttamente sulla piattaforma di taglio
Regolazione dell'angolo di taglio per le diverse condizioni tramite il canale alimentatore HP e il canale a V
Raschiatori regolabili dall'esterno
Lamiera paratoia (a richiesta) per evitare le perdite di granella
Regolazione a variazione continua dell'altezza della coclea convogliatrice
Idoneità ai cereali grazie ai tastatori per cereali, agli alzaspighe e al sistema di taglio specifico per i cereali
Lamiera di fondo in acciaio inossidabile nella sezione centrale della tavola della piattaforma di taglio
Posizione automatica di stazionamento e di trasporto
Posizione automatica di lavoro

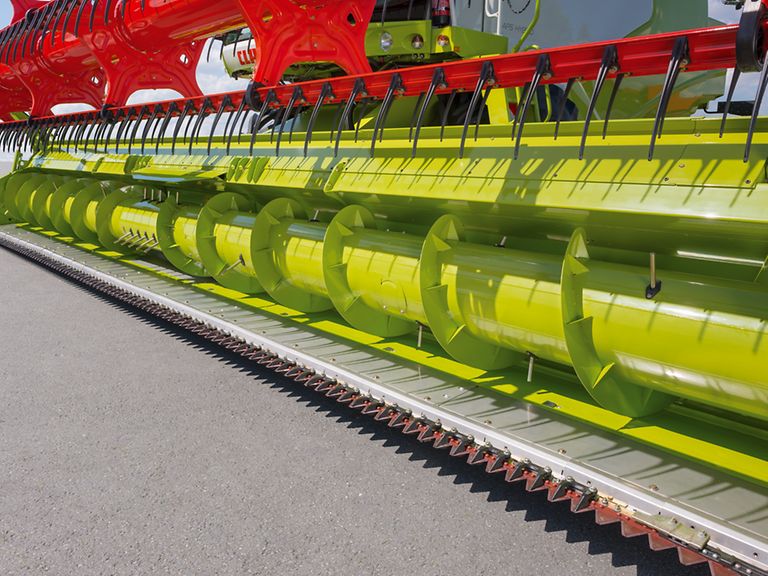

Particolare della lama di taglio MAXFLEX 930 e della coclea convogliatrice.

Non scendete a compromessi.

L'automazione comincia dalla testata.

Se la piattaforma di taglio si adatta perfettamente al prodotto e alla mietitrebbia, la raccolta è più semplice, veloce e confortevole.

Testate CLAAS e macchine CLAAS sono perfettamente coordinate fra loro. Gli operatori possono accedere liberamente a tutti i sistemi di assistenza e si lasciano convincere fin dal primo momento dall'alto rendimento delle campagne.

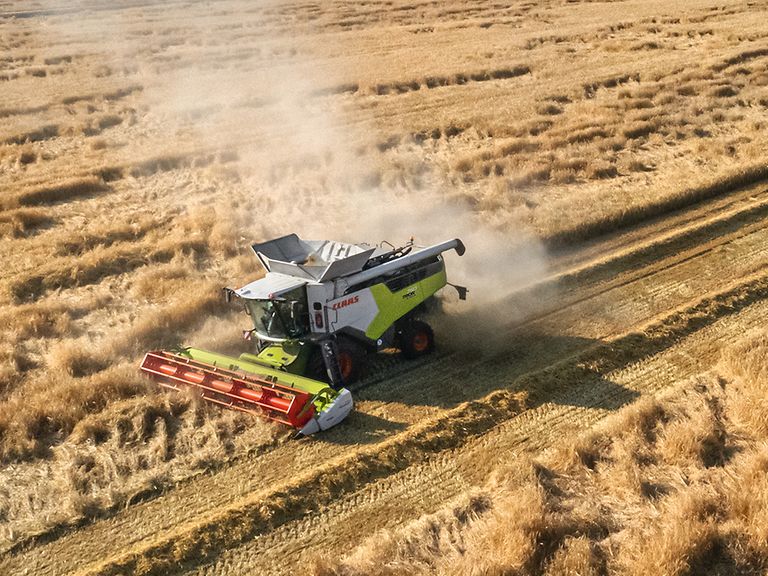

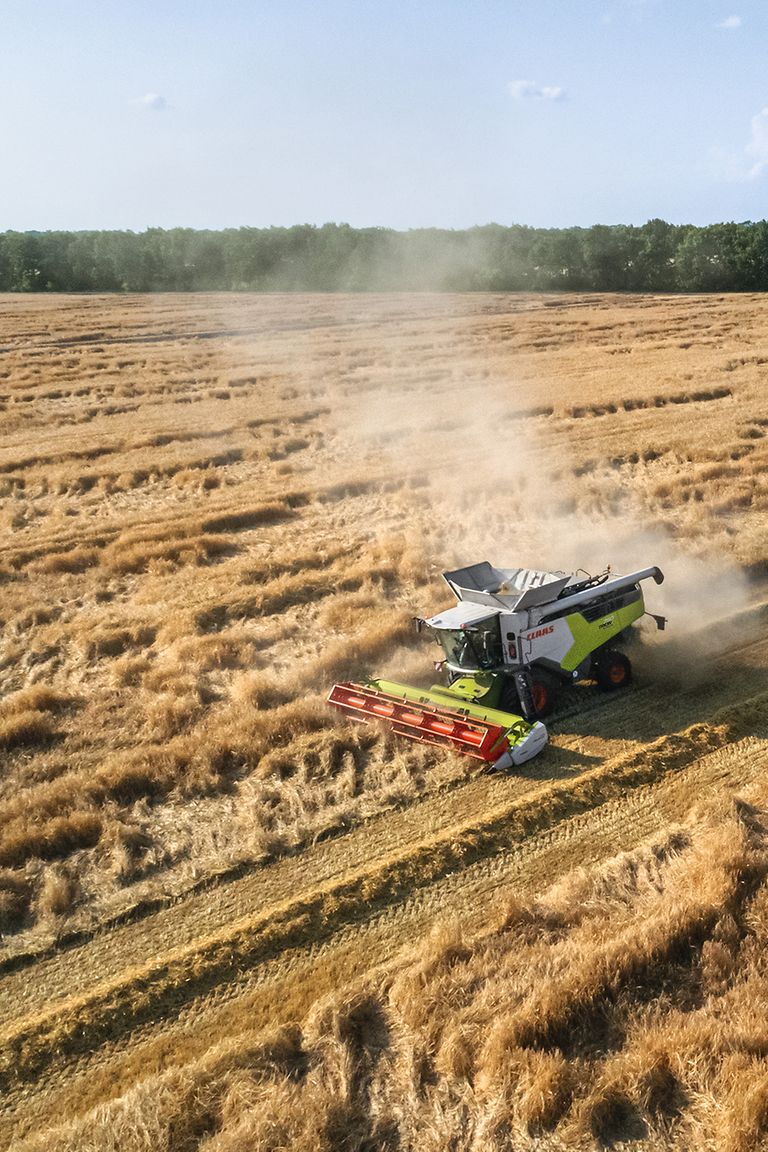

TRION con MAXFLEX nella raccolta dell'orzo.

Mantiene costante il flusso di prodotto.

Regolazione automatica dello sforzo di trazione dell'aspo.

In condizioni di raccolta difficili, ad esempio in caso di prodotto allettato, lo sforzo di trazione dell'aspo può essere regolato automaticamente tramite la relativa trasmissione idraulica. La regolazione automatica dell'altezza si basa sui valori predefiniti per la pressione e la sensibilità e mantiene il flusso di prodotto sempre costante.

Il rilevamento automatico della testata fa risparmiare tempo.

Sempre pronta a entrare in azione.

Per essere sempre pronta a entrare in azione, la vostra mietitrebbia imposta automaticamente i principali parametri. A tale scopo, il modulo della testata fornisce le seguenti informazioni: tipo di piattaforma di taglio, larghezza di lavoro, numero di larghezze parziali, posizione dell'aspo, posizione di stazionamento e valori nominali AUTO CONTOUR per altezza di lavoro e contatore ettari.
Approfittatene fin dall'inizio.

La mietitrebbia è subito pronta per la raccolta.
L’utilizzo diventa molto più semplice e agevole.
Le posizioni dell'aspo e del canale alimentatore vengono prese in considerazione al fine di impedire possibili collisioni e danni.

Volete una raccolta senza perdite?

Primo piano della MAXFLEX 930 nella raccolta del frumento.

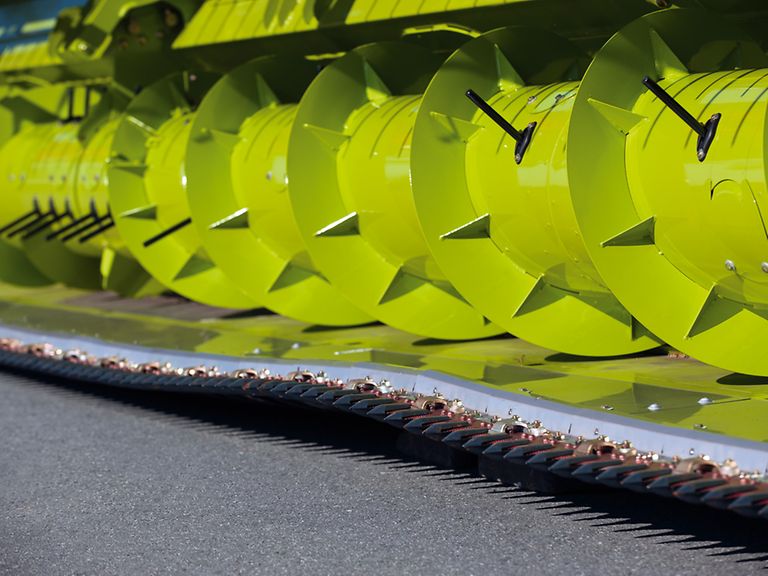

Primo piano della lama di taglio flessibile.

Per la raccolta di colture che crescono in prossimità del suolo e cereali

Costruita per un'ampia rotazione delle colture.

Le piattaforme di taglio MAXFLEX si distinguono per il flusso di prodotto particolarmente uniforme nei vari tipi di coltura. Che si tratti di legumi che crescono vicini al suolo o di colture di cereali ad alta resa, la disposizione della lama di taglio, della tavola della piattaforma di taglio e della coclea convogliatrice di 660 mm di larghezza convoglia senza problemi il prodotto verso la mietitrebbia.

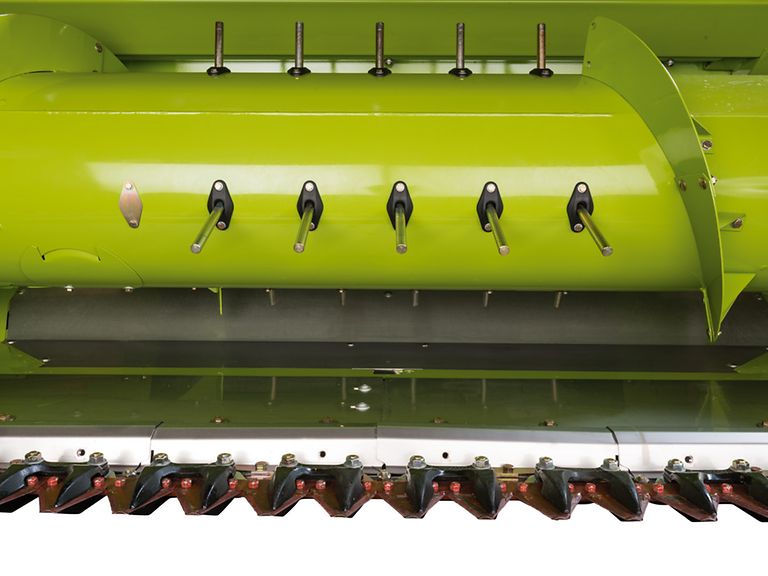

Particolare della sezione centrale della lama di taglio e della coclea convogliatrice.

La lama di taglio flessibile può essere dotata di due diversi sistemi di taglio:

doppie dita chiuse per l'impiego con gli alzaspighe
doppie dita aperte per un taglio pulito e senza problemi anche in condizioni sfavorevoli (ad es. piante umide, erbe infestanti)

La parte anteriore flessibile della tavola della piattaforma di taglio e la lamiera di fondo al centro sono in acciaio inossidabile. Così, anche il materiale corto o pesante affluisce in modo uniforme verso la coclea convogliatrice.

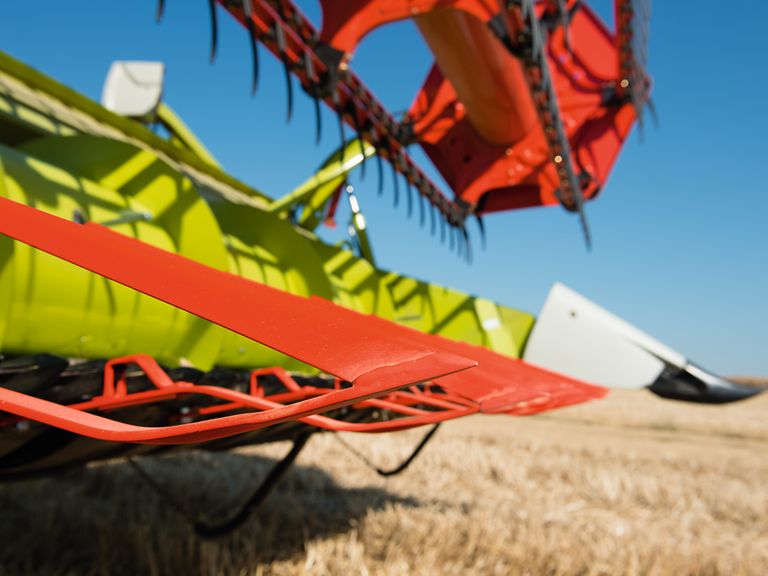

Particolare della MAXFLEX con alzaspighe montati.

Semplice adeguamento per la raccolta del cereale.

Massima capacità produttiva per tutte le colture.

Per la raccolta dei cereali è possibile applicare alzaspighe a dita doppie corte.
Grazie all'applicazione di due tastatori AUTO CONTOUR, a destra e a sinistra subito dietro la barra di taglio, la guida al suolo è ideale anche per le stoppie dei cereali.

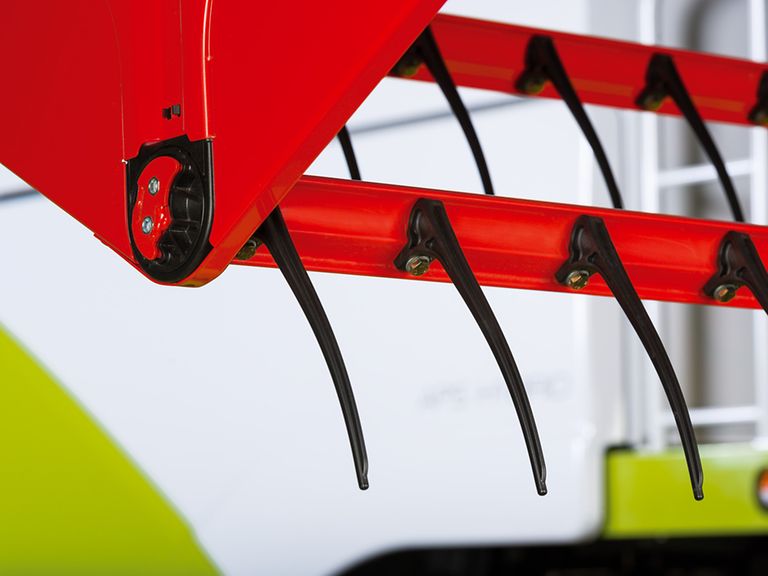

Particolare dei tubi dell'aspo della MAXFLEX con dita dell'aspo.

Nessun problema con l'aspo giusto.

Interviene quando è necessario.

Particolarmente utile quando in condizioni difficili l'aspo deve affondare in profondità nella coltura o è necessario sollevare materiale dal suolo. La struttura stabile e i supporti dei tubi portadenti resistenti all'usura sono stati appositamente progettati per queste sollecitazioni.

La forma dei supporti portadenti dell'aspo e dei tubi dell'aspo è concepita per diminuire la tendenza all'avvolgimento. Così è possibile lavorare senza ingolfamenti e ridurre al minimo i tempi di fermo.

Le dita flessibili dell'aspo in plastica consentono di lavorare anche in prossimità del suolo.

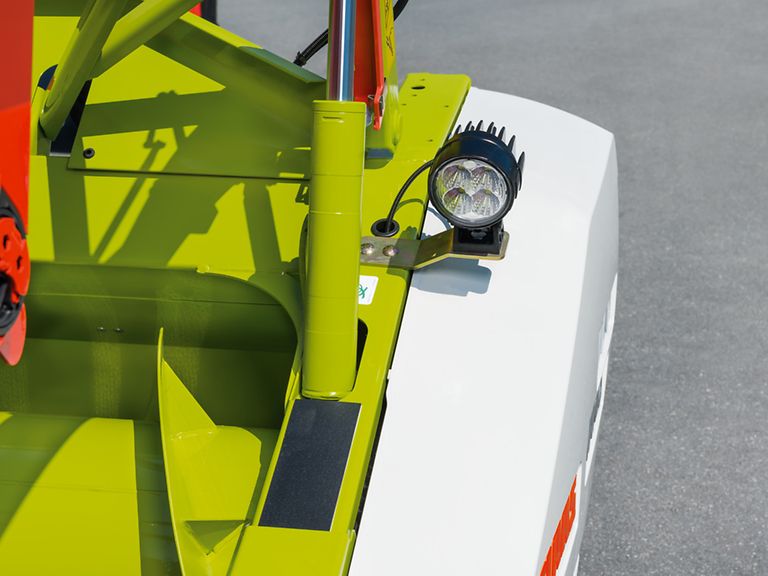

Particolare delle luci di lavoro sul lato destro.

Fari di grande intensità luminosa.

Per lunghe giornate di lavoro.

Il pacchetto luci assicura una buona visibilità nelle ore notturne. Sulle fiancate, un faro da lavoro per lato illumina il rispettivo bordo di taglio. I fari a sinistra e a destra sulla parete posteriore consentono di controllare le stoppie immediatamente dietro la piattaforma di taglio.

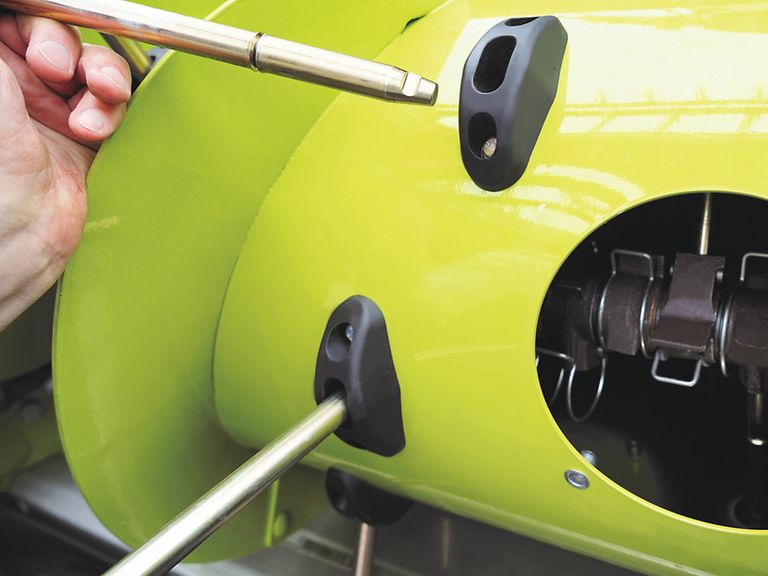

Particolare della sostituzione dei denti della coclea convogliatrice.

Denti della coclea convogliatrice sostituibili senza attrezzi.

In tutte le piattaforme di taglio MAXFLEX i denti della coclea convogliatrice possono essere sostituiti di serie senza attrezzi. Gli attacchi rapidi si raggiungono agevolmente attraverso le ampie aperture per la manutenzione nella coclea convogliatrice. In caso di danno è così possibile effettuare una riparazione in brevissimo tempo.

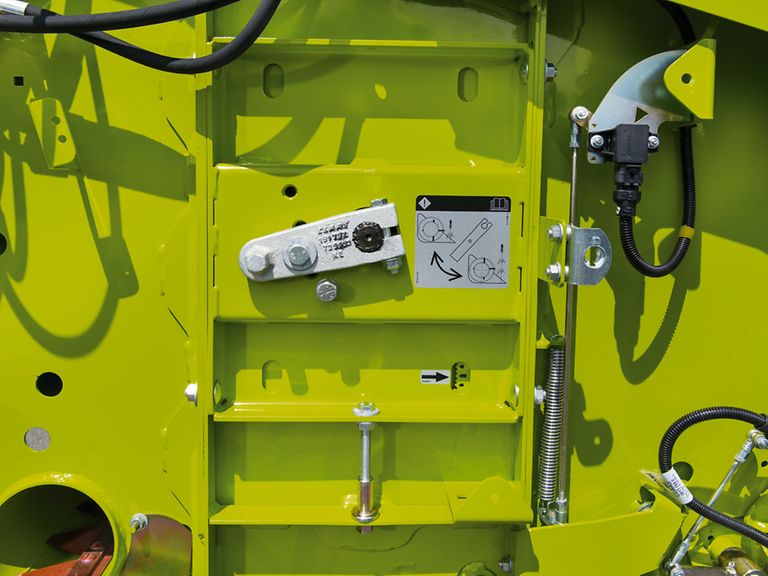

Particolare del meccanismo di regolazione della coclea convogliatrice.

Regolazione in altezza della coclea convogliatrice.

Regolazioni esatte per un ottimo risultato.

Un flusso di prodotto ottimale inizia già sulla piattaforma di taglio, dove la corretta regolazione dell'altezza della coclea convogliatrice è un fattore decisivo ai fini dei risultati della raccolta.

Sui lati esterni è pertanto presente un semplice sistema di regolazione con scala integrata.

Inoltre, i raschiatori nella tramoggia della piattaforma di taglio possono essere comodamente regolati dall'esterno.

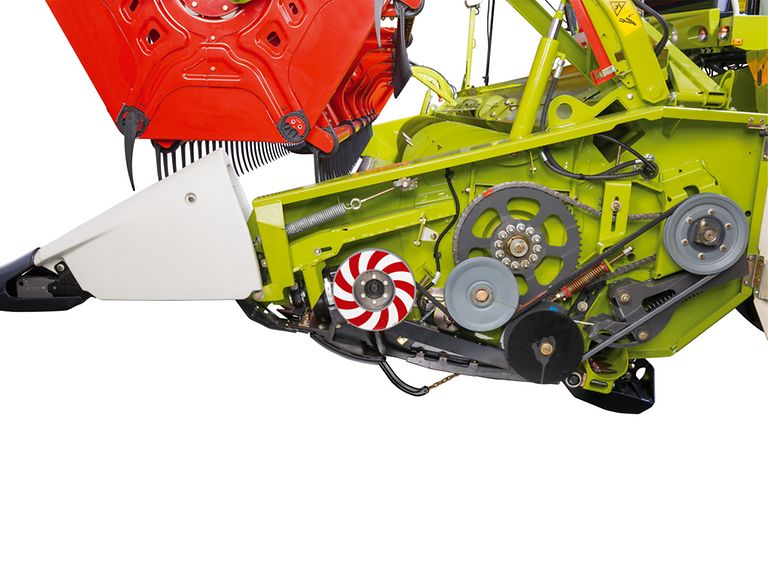

Primo piano della trasmissione sinistra della MAXFLEX.

Le trasmissioni.

Progettata per le massime capacità produttive.

Il concetto di trasmissione delle piattaforme di taglio MAXFLEX è orientato al massimo rendimento per lunghe campagne di raccolta.

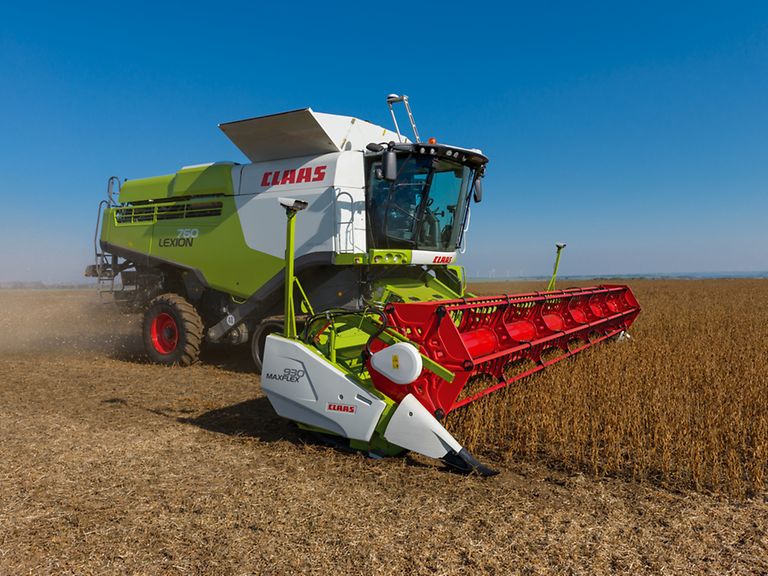

Particolare della MAXFLEX 930 nella raccolta della soia.

AUTO CONTOUR taglia con grande precisione.

Guida automatica della testata.

Un flusso di prodotto ottimale inizia dalla testata. Per fare in modo che la piattaforma di taglio venga guidata sempre con precisione in prossimità del suolo, le testate CLAAS sono dotate degli automatismi
CONTOUR e AUTO CONTOUR.

Le piattaforme di taglio con CONTOUR si adattano automaticamente alle ondulazioni del terreno in senso longitudinale rispetto alla direzione di avanzamento. AUTO CONTOUR fa un ulteriore passo avanti consentendo la compensazione automatica delle irregolarità del suolo anche in senso trasversale rispetto alla direzione di marcia.

Minore impegno per l'operatore assicurando un taglio ottimale.

Massima flessibilità per il contorno del suolo.

Le piattaforme di taglio MAXFLEX possono funzionare in tre diverse modalità operative.

La selezione della modalità di funzionamento si effettua nel CEBIS.

1 Modalità Cereale.

La tavola della piattaforma di taglio e la lama di taglio sono fisse. La regolazione dell'altezza di taglio viene effettuata dai tastatori di cereali.

2 Modalità Flex manuale.

Se la modalità Flex è attivata, la lama di taglio segue i profili del terreno. Sensori nelle slitte forniscono i segnali per la regolazione di AUTO CONTOUR. La barra di taglio flessibile può evitare gli ostacoli sollevandosi di 90 mm e seguire il profilo del suolo per 90 mm anche verso il basso. Con una corsa flessibile di 180 mm in totale, la MAXFLEX si adegua a quasi tutte le condizioni del suolo.

4. Modalità AUTO FLEX.

AUTO FLEX è un sistema di apprendimento automatico che ottimizza l'altezza della testata in funzione del profilo del suolo offrendo importanti vantaggi.

La corsa flessibile massima verso il basso è sempre disponibile
La lama di taglio si avvicina il più possibile all'aspo
Si ottiene l'altezza di taglio minima possibile.
Se AUTO FLEX è attivato, la lama di taglio segue i profili del terreno. Sensori nelle slitte forniscono i segnali per la regolazione di AUTO CONTOUR.

Evitare le perdite è importante.

In linea con il profilo del suolo.

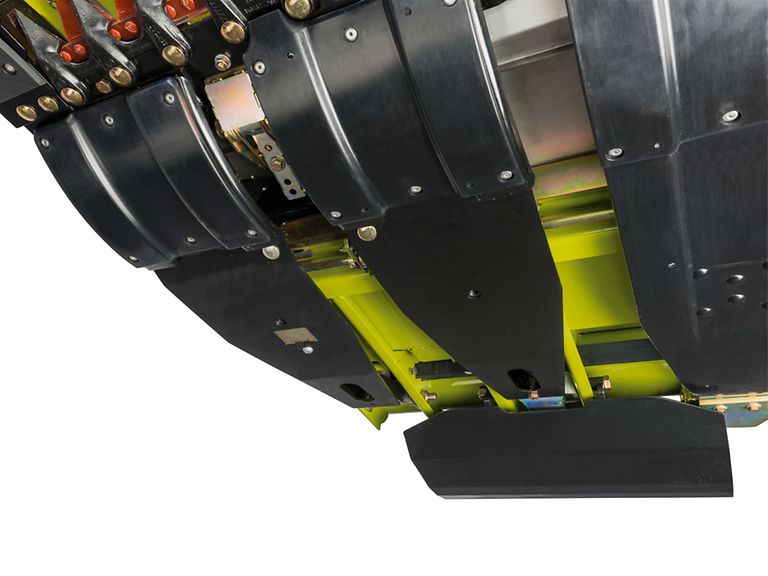

Slitte con sistema AUTO CONTOUR integrato, per il perfetto adeguamento al suolo su tutta la larghezza di lavoro, permettono la raccolta di prodotti vicino al suolo.

Dati tecnici

Modello	Larghezza di lavoro (m)	Barra di taglio	Aspo
930	9,22	Flessibile	Monoblocco
770	7,70	Flessibile	Monoblocco
680	6,78	Flessibile	Monoblocco
620	6,17	Flessibile	Monoblocco
560	5,56	Flessibile	Monoblocco
