Potente piattaforma di taglio per ogni tipo di coltura.
Piattaforme di taglio a tappeto per una maggiore produttività.

Le piattaforme di taglio CONVIO mettono a vostra disposizione una serie di sistemi di assistenza controllabili dalla cabina. ACTIVE FLOAT, AUTOMATIC BELT SPEED e AUTO FLEX aiutano a individuare la regolazione ottimale della piattaforma di taglio, per adattarla in modo semplice e veloce alle situazioni di raccolta.

Punti di forza.

Primo piano dal lato destro, piattaforma di taglio CONVIO nella raccolta dell'orzo.

Tappeti laterali, tappeto centrale e coclea convogliatrice MULTIFINGER assicurano un'impeccabile alimentazione del prodotto
Aspo con concetto flip-over e regolazione automatica dello sforzo di trazione
Lama di taglio flessibile con una corsa di 225 mm
Modalità di inversione per tappeti laterali e centrale tramite leva d'avanzamento o bracciolo
Alleggerimento idropneumatico ACTIVE FLOAT della lama di taglio tramite CEBIS
Bloccaggio della tavola in modalità rigida/flessibile tramite CEBIS
Regolazione della velocità dei tappeti tramite CEBIS
Avviso di slittamento e di arresto dei tappeti centrale e laterali tramite CEBIS
Quattro modalità di lavoro per il controllo della testata e dell'altezza di taglio tramite CEBIS
Posizione di stazionamento le posizioni di lavoro automatico per aspo e lama di taglio

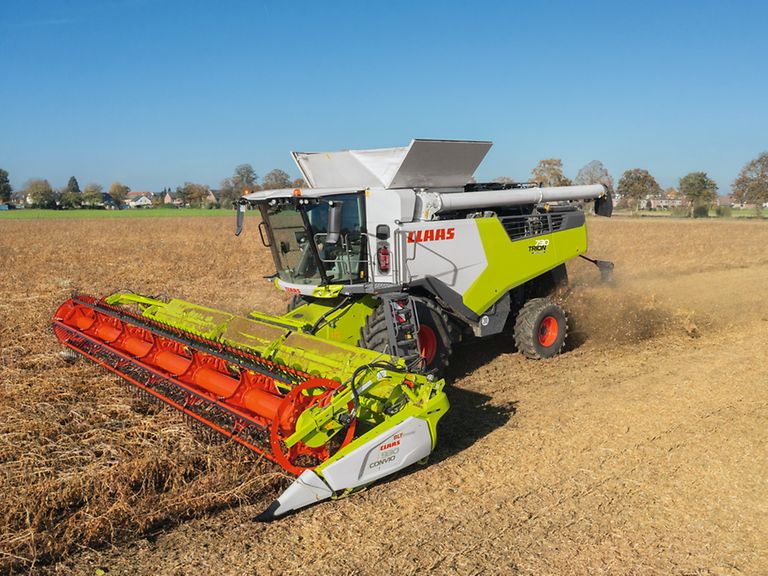

TRION 730 nella raccolta della soia con CONVIO FLEX 770.

Non scendete a compromessi.

L'automazione comincia dalla testata.

Se la piattaforma di taglio si adatta perfettamente al prodotto e alla mietitrebbia, la raccolta è più semplice, veloce e confortevole. Testate CLAAS e macchine CLAAS sono perfettamente coordinate fra loro. Gli operatori possono accedere liberamente a tutti i sistemi di assistenza e si lasciano convincere fin dal primo momento dall'alto rendimento delle campagne.

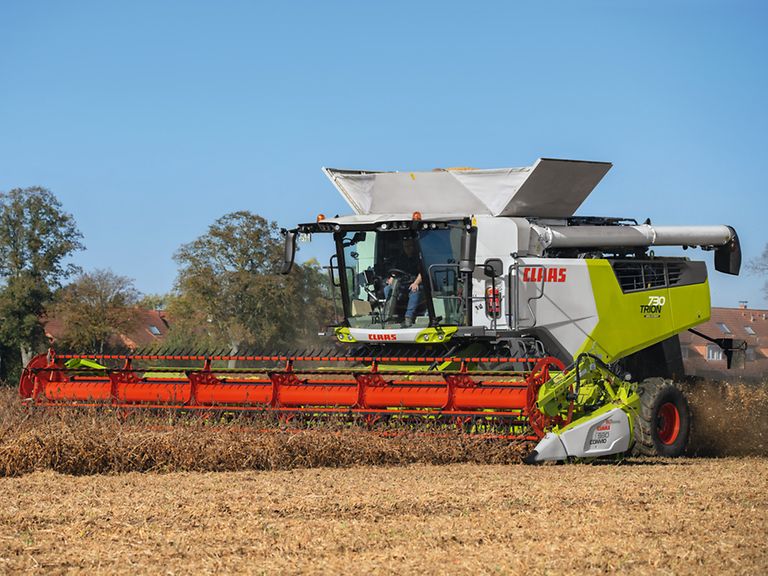

TRION 730 con CONVIO FLEX 770 nella raccolta della soia.

Mantiene costante il flusso di prodotto.

Regolazione automatica dello sforzo di trazione dell'aspo.

In condizioni di raccolta difficili, ad esempio in caso di prodotto allettato, lo sforzo di trazione dell'aspo può essere regolato automaticamente tramite la relativa trasmissione idraulica. La regolazione automatica dell'altezza si basa sui valori predefiniti per la pressione e la sensibilità e mantiene il flusso di prodotto sempre costante. L'incastro delle dita dell'aspo nel terreno e l'arresto dell'aspo vengono così impediti in modo affidabile.

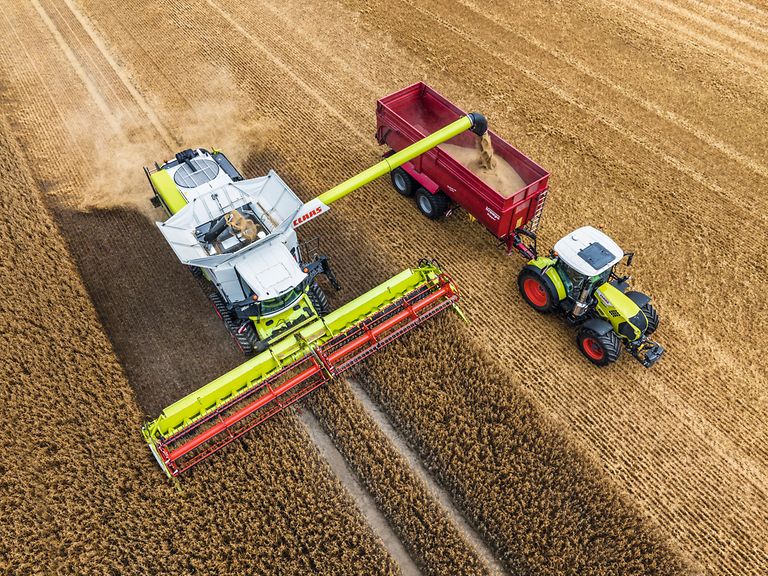

LEXION 6900 con CONVIO FLEX 1080 nella raccolta dell'avena con trattore e carro autocaricante a fianco.

AUTOMATIC BELT SPEED per i tappeti.

Sempre la velocità giusta.

Il sistema di assistenza all'operatore AUTOMATIC BELT SPEED adegua in modo completamente automatico e continuo le velocità dei tappeti alla velocità della raccolta.

Vantaggi per l'operatore.

Adeguamento automatico costante della velocità dei tappeti, in particolare in caso di prodotti non uniformi.
Regolazione della giusta velocità per un flusso di prodotto omogeneo.

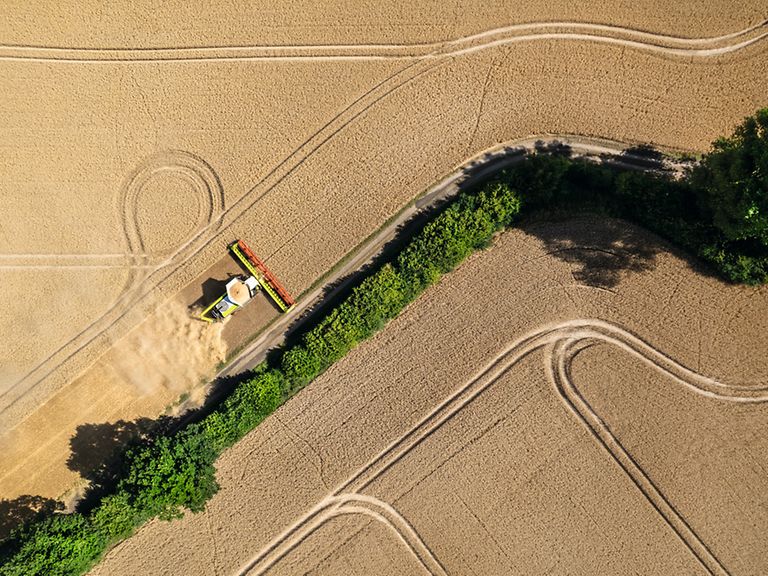

LEXION 8900 con CONVIO FLEX nella raccolta del frumento.

Il rilevamento automatico della testata fa risparmiare tempo.

Sempre pronta a entrare in azione.

Per una immediata disponibilità all'uso, la mietitrebbia regola automaticamente i principali parametri. A tale scopo, il modulo della testata fornisce le seguenti informazioni: tipo di piattaforma di taglio, larghezza di lavoro, numero di larghezze parziali, posizione dell'aspo, posizione di stazionamento e valori nominali AUTO CONTOUR per altezza di lavoro
e contatore ettari.

I vantaggi cominciano da subito.

La mietitrebbia è subito pronta per la raccolta.
L’utilizzo diventa molto più semplice e agevole.
Le posizioni dell'aspo e del Canale alimentatore vengono prese in considerazione al fine di impedire possibili collisioni e danni.

Una raccolta redditizia comincia dalla testata.

CONVIO FLEX 1380 nella raccolta del frumento, primo piano da sinistra.

Piattaforme di taglio a tappeto per una maggiore produttività.

Potente piattaforma di taglio per ogni tipo di coltura.

Le piattaforme di taglio a tappeti trovano impiego là dove colture a stelo corto con formazione del prodotto bassa o condizioni difficili (cereale allettato, piante spontanee) richiedono un taglio più vicino al terreno. La tavola della piattaforma di taglio flessibile assicura un ottimo adeguamento al suolo anche su grandi larghezze di lavoro; i tappeti assicurano un flusso omogeneo e delicato del prodotto.

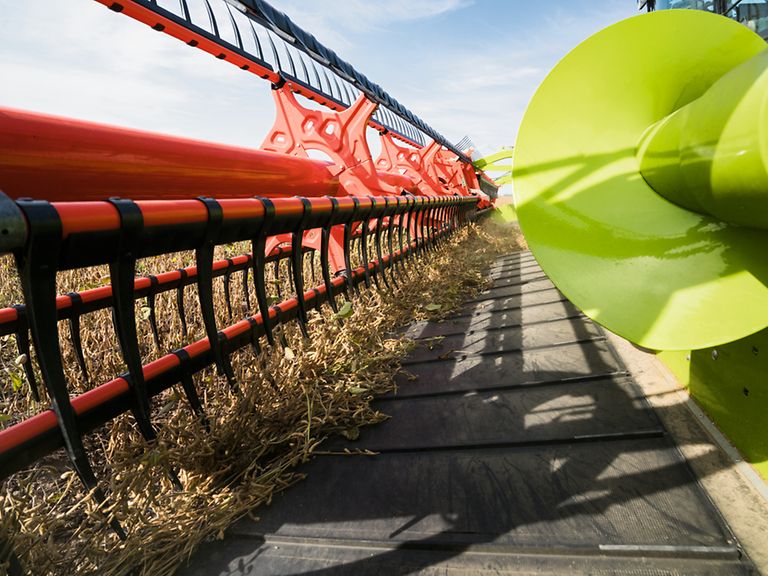

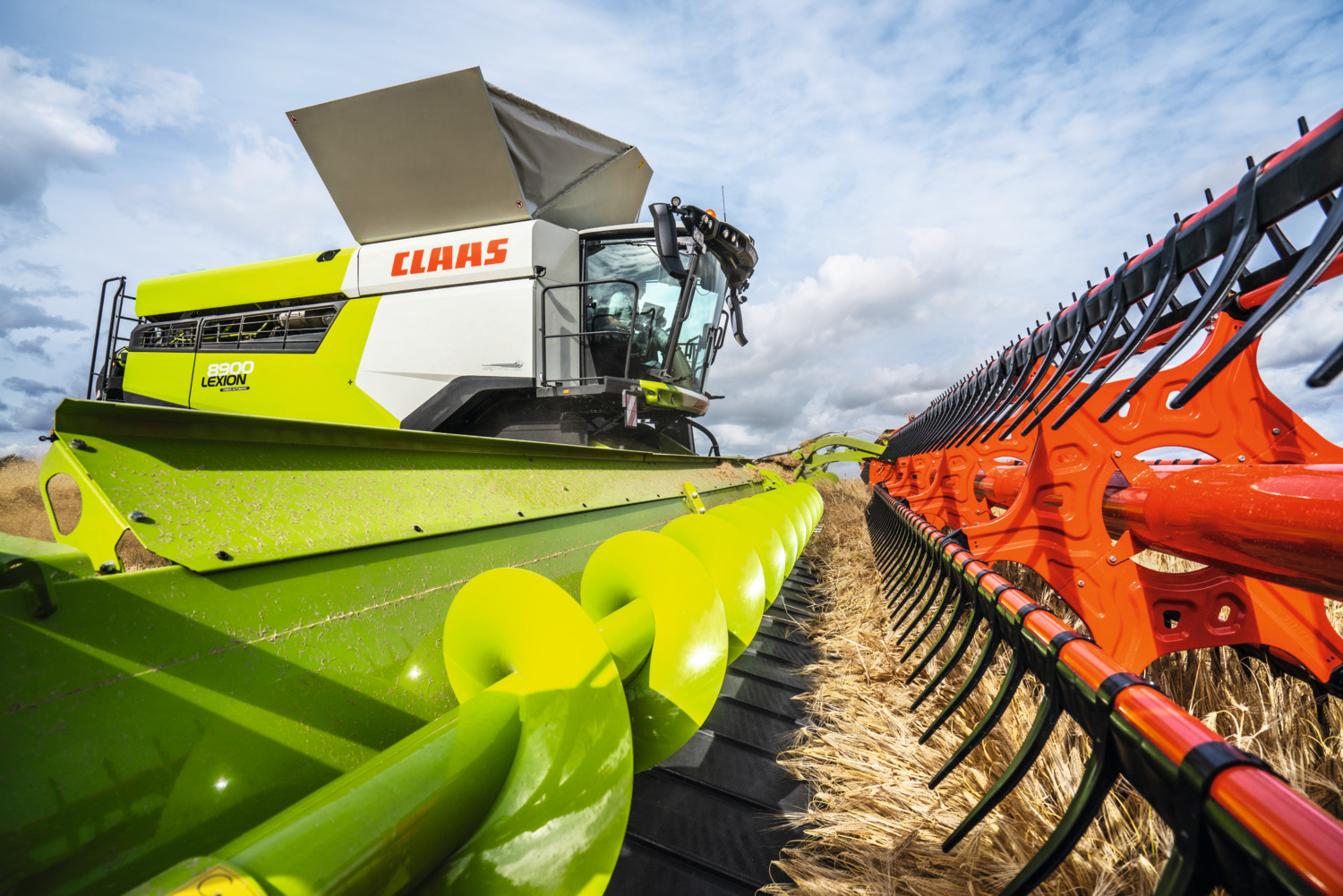

Primo piano della CONVIO, focus su aspo e tappeto.

Aspo innovativo.

Per la massima produttività.

L'aspo di nuova concezione prevede una camma di forma innovativa e regolabile, che consente la presa del prodotto da parte dei denti dell'aspo, prima del taglio: è così possibile ridurre al minimo le perdite, in particolare nel caso di cereali allettati. I denti assicurano un'introduzione ottimale del materiale raccolto nella piattaforma di taglio, soprattutto nel caso di prodotto corto. Inoltre, l'eccezionale concetto flip-over impedisce che il prodotto si avvolga intorno all'aspo. Le varie colture vengono così convogliate in modo pulito, omogeneo e praticamente senza perdite ai tappeti della piattaforma di taglio CONVIO ed entrano uniformemente nella mietitrebbia con la spiga o l'infruttescenza.

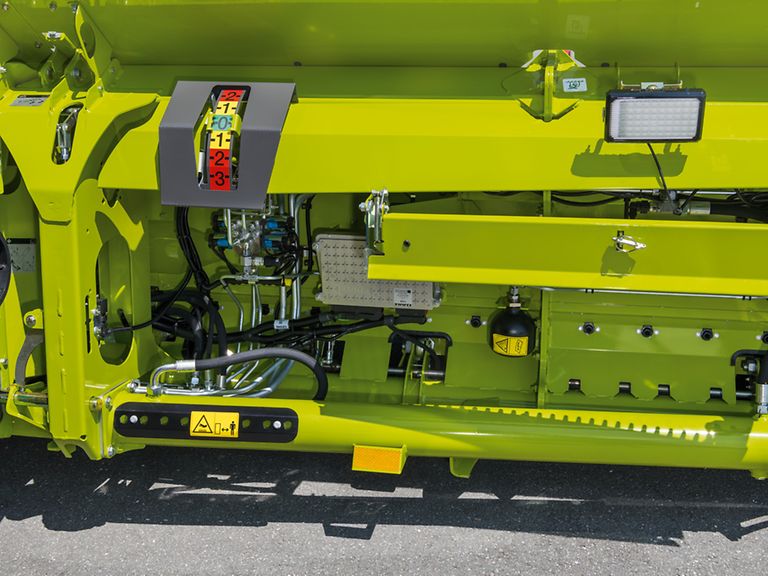

Particolare dell'indicatore dell'altezza e della posizione della lama di taglio.

Indicatore lama di taglio.

Informazioni sempre aggiornate.

La posizione corrente della lama di taglio è un'informazione importante per potere ottimizzare continuamente l'adeguamento al suolo ed è indicata su una scala di grandi dimensioni posta sul lato destro della macchina. Il valore corrente è pertanto visibile comodamente dalla cabina in qualsiasi momento.

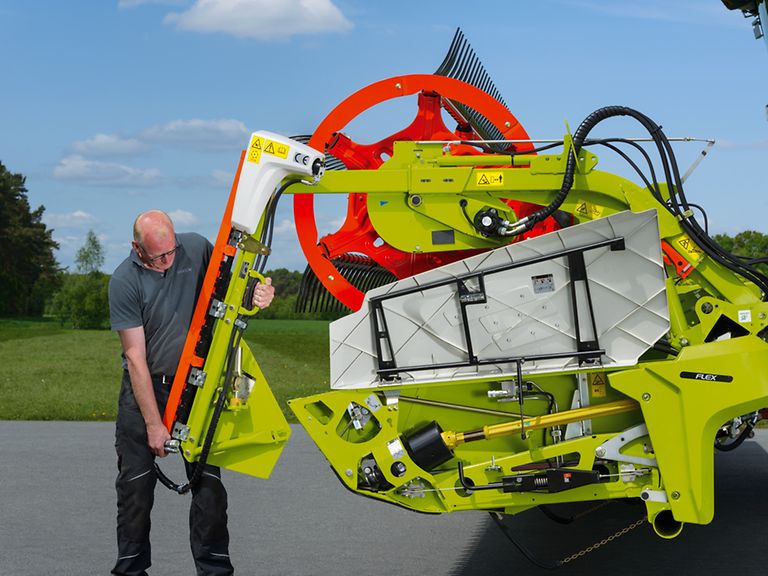

Un addetto monta la lama di taglio per colza sulla piattaforma di taglio CONVIO.

Plug & Play per la raccolta della colza.

Una conversione rapida fa risparmiare tempo.

La conversione senza attrezzi da sparticampo a lame per la colza può quindi essere realizzata velocemente e comodamente. Quando le lame di taglio per la colza sono montate, le coclee alimentatrici si attivano automaticamente. La piattaforma è così pronta per la raccolta della colza. Grazie alla trasmissione idraulica comune dei nastri laterali
e delle coclee di alimentazione, questi componenti funzionano sempre in sincronia tra loro per un flusso di prodotto perfetto.

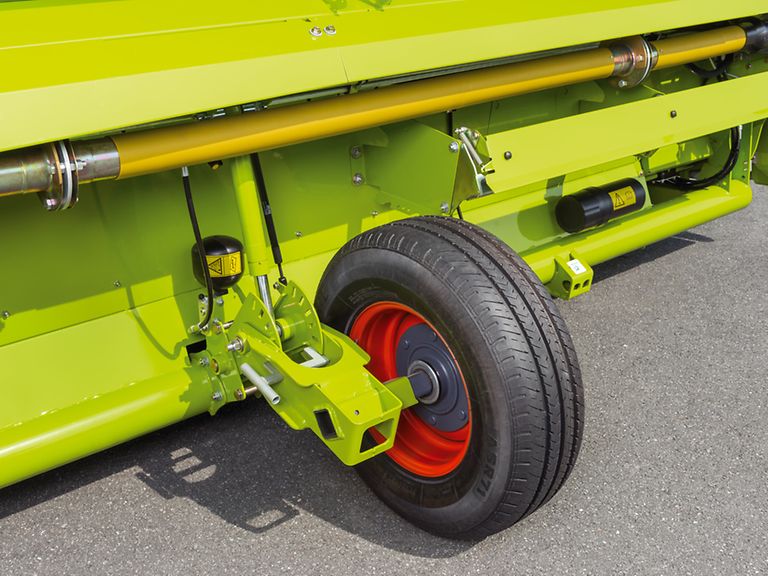

Primo piano ruota stabilizzatrice sulla piattaforma di taglio.

Taglio pulito in tutte le condizioni.

Guida regolare della piattaforma di taglio.

Ruote di stabilizzazione a sospensione idro-pneumatica evitano le vibrazioni della piattaforma di taglio su terreni irregolari. Si ottiene così un avanzamento sicuro anche a velocità elevate e un maggiore comfort.

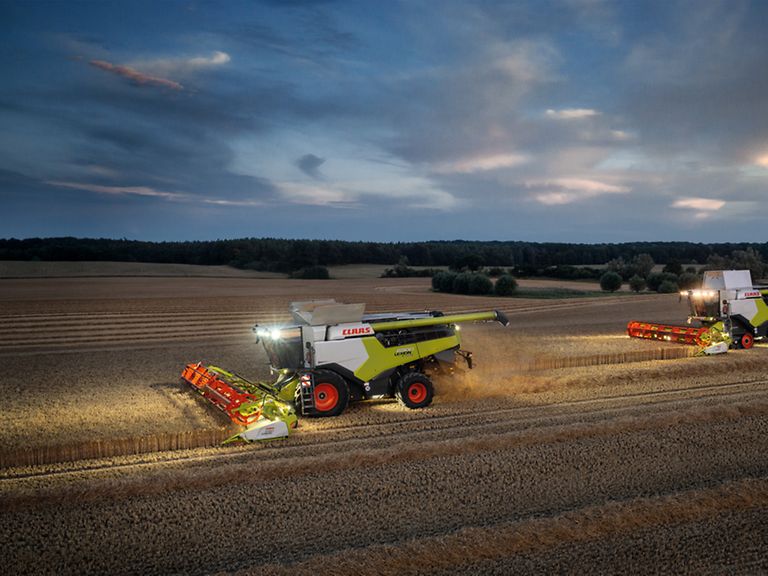

LEXION 6900 con CONVIO 1080 nella raccolta del frumento, di sera con le luci di lavoro accese.

Fari di grande intensità luminosa.

Flusso di prodotto illuminato a giorno.

Il pacchetto luci assicura una buona visibilità globale nelle ore notturne e con grandi larghezze di lavoro. Sulle fiancate, un faro da lavoro per lato illumina il rispettivo bordo di taglio. I fari a sinistra e a destra sulla parete posteriore consentono di controllare le stoppie immediatamente dietro la piattaforma di taglio.
Nella vasca della piattaforma di taglio, potenti fari da lavoro illuminano entrambi i tappeti laterali. Ciò permette di controllare il flusso di prodotto sui tappeti anche nelle ore notturne ed eventualmente di ottimizzarlo.

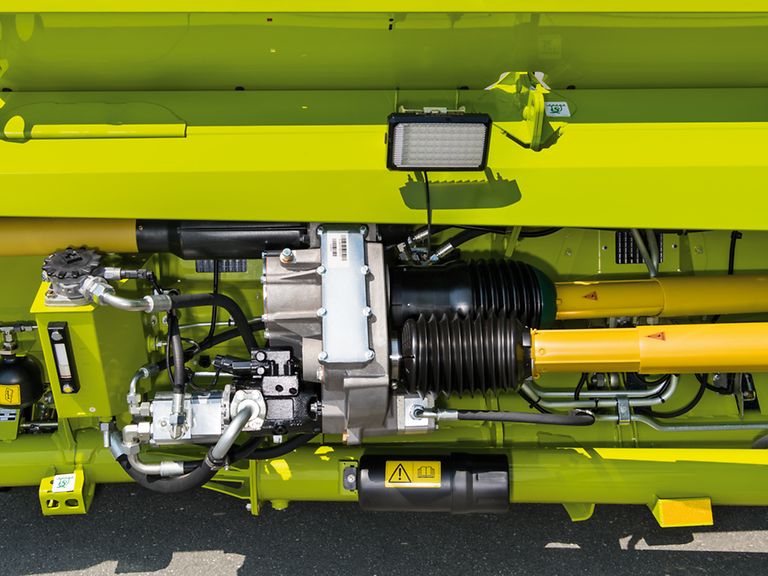

Primo piano trasmissione CONVIO, scatola della trasmissione, prese di forza, pompe idrauliche.

CONVIO FLEX e CONVIO.

Una trasmissione robusta.

Gli organi della trasmissione della piattaforma di taglio sono suddivisi in due parti: la parte meccanica aziona la coclea convogliatrice e la lama di taglio, la parte idraulica i tappeti laterali, il tappeto centrale, l'aspo e le lame laterali per la colza. Un dispositivo di sicurezza contro i sovraccarichi protegge l'insieme da possibili danneggiamenti.

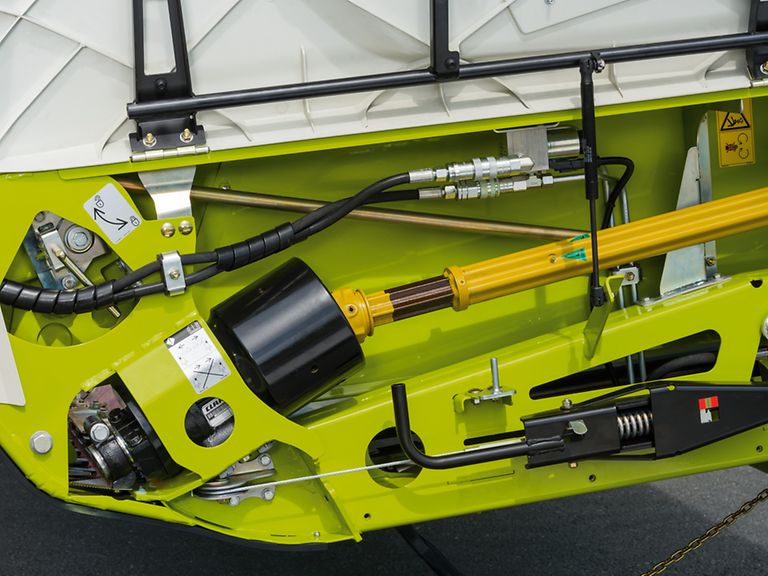

Particolare della trasmissione epicicloidale lineare per la lama di taglio.

Comando lineare della barra di taglio

Avanzamento regolare.

A seconda della larghezza di lavoro, la lama di taglio viene azionata linearmente tramite una o due trasmissioni planetarie.

Lama di taglio monoblocco con trasmissione planetaria sul lato sinistro della macchina a 7,70 m e 9,30 m
Lama di taglio sdoppiata con una trasmissione a planetari separata per ciascuna parte a 13,80 m, 12,30 m, 10,80 m
Le due metà si muovono in sincrono e sono controrotanti.

Inversione potente.

Prontezza operativa in ogni situazione.

La coclea convogliatrice e il canale alimentatore possono essere invertiti meccanicamente con forza a macchina ferma.

L'inversione dei tappeti laterali e del tappeto centrale è possibile anche a pieno carico
Avviamento lento e delicato dopo l'inversione

CONVIO FLEX

Requisiti ideali per un taglio profondo.

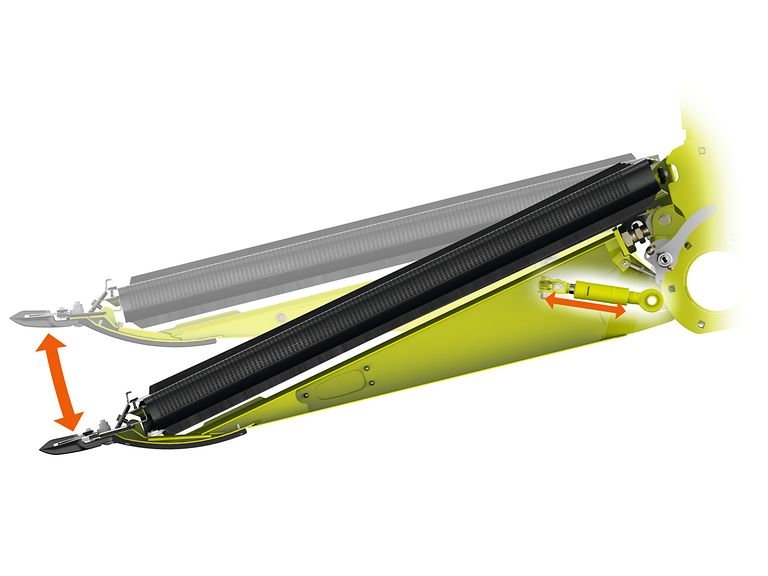

Illustrazione della lama di taglio e del cilindro idraulico nel telaio.

ACTIVE FLOAT per la barra di taglio.

Sistemi di assistenza perfetti per una maggiore produttività dell'operatore.

CONVIO FLEX è dotata di serie del sistema idro-pneumatico di alleggerimento del carico al suolo ACTIVE FLOAT. Questo sistema consente di adeguare dalla cabina la pressione al suolo della barra di taglio durante l'avanzamento, in base alle condizioni del prodotto.

Vantaggi per l'operatore.

Guida precisa della piattaforma di taglio vicino al suolo grazie alla pressione di appoggio ottimale.
Ideale per l'impiego in presenza di maggiore umidità, ad esempio con rugiada nelle ore mattutine e notturne.

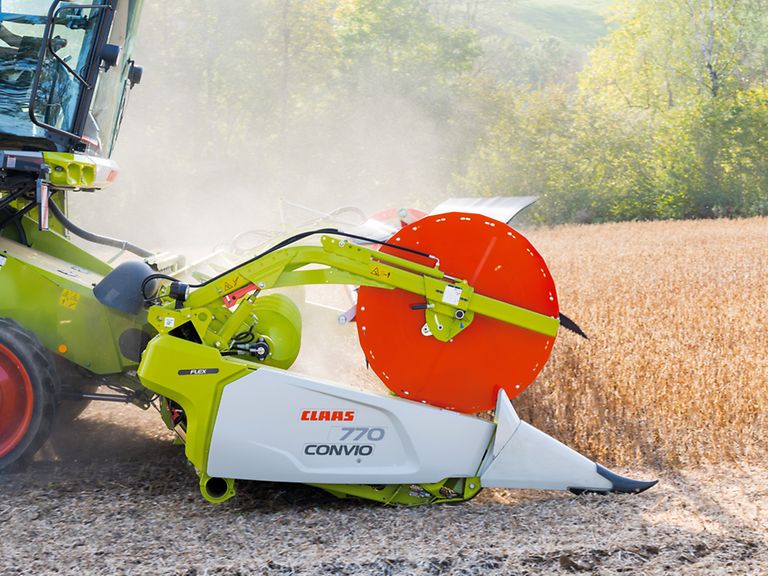

Primo piano laterale della CONVIO FLEX 770 nella raccolta della soia.

Minore impegno per l'operatore assicurando un taglio ottimale.

Massima flessibilità per il contorno del suolo.

La CONVIO FLEX può essere condotta in quattro modalità.

1 Modalità Cereale.La tavola della piattaforma di taglio e la lama di taglio sono fisse.

2 Modalità Cereale allettato.La barra di taglio è fissa. Premendo un pulsante è possibile passare alla modalità Flex durante l'avanzamento, soluzione particolarmente utile in presenza di punti isolati di cereale allettato per ridurre al minimo le perdite di prodotto.

3 Modalità Flex manuale.Se la modalità Flex è attivata, la barra di taglio dotata di slitte di scorrimento segue senza pressione i contorni del suolo. La barra di taglio flessibile può evitare gli ostacoli sollevandosi di 90 mm e seguire anche il contorno del suolo fino a 135 mm di profondità. Con una corsa flessibile di 225 mm in totale, la CONVIO FLEX si adegua a quasi tutte le condizioni del suolo.

4 Modlità AUTO FLEX.AUTO FLEX è un sistema di apprendimento automatico che ottimizza automaticamente l'altezza della testata in funzione del profilo del suolo offrendo i seguenti importanti vantaggi.

La corsa flessibile massima verso il basso è sempre disponibile
La lama di taglio si avvicina il più possibile all'aspo
Si ottiene l'altezza di taglio minima possibile

Dati tecnici

Model	Larghezza di lavoro (m)	Barra di taglio	Aspo
1080	10,82	Fisso	Diviso in due
930	9,30	Fisso	Monoblocco
770	7,77	Fisso	Monoblocco
1380 FLEX	13,87	Flessibile	Diviso in due
1080 FLEX	10,82	Flessibile	Diviso in due
930 FLEX	9,30	Flessibile	Monoblocco
770 FLEX	7,77	Flessibile	Monoblocco
