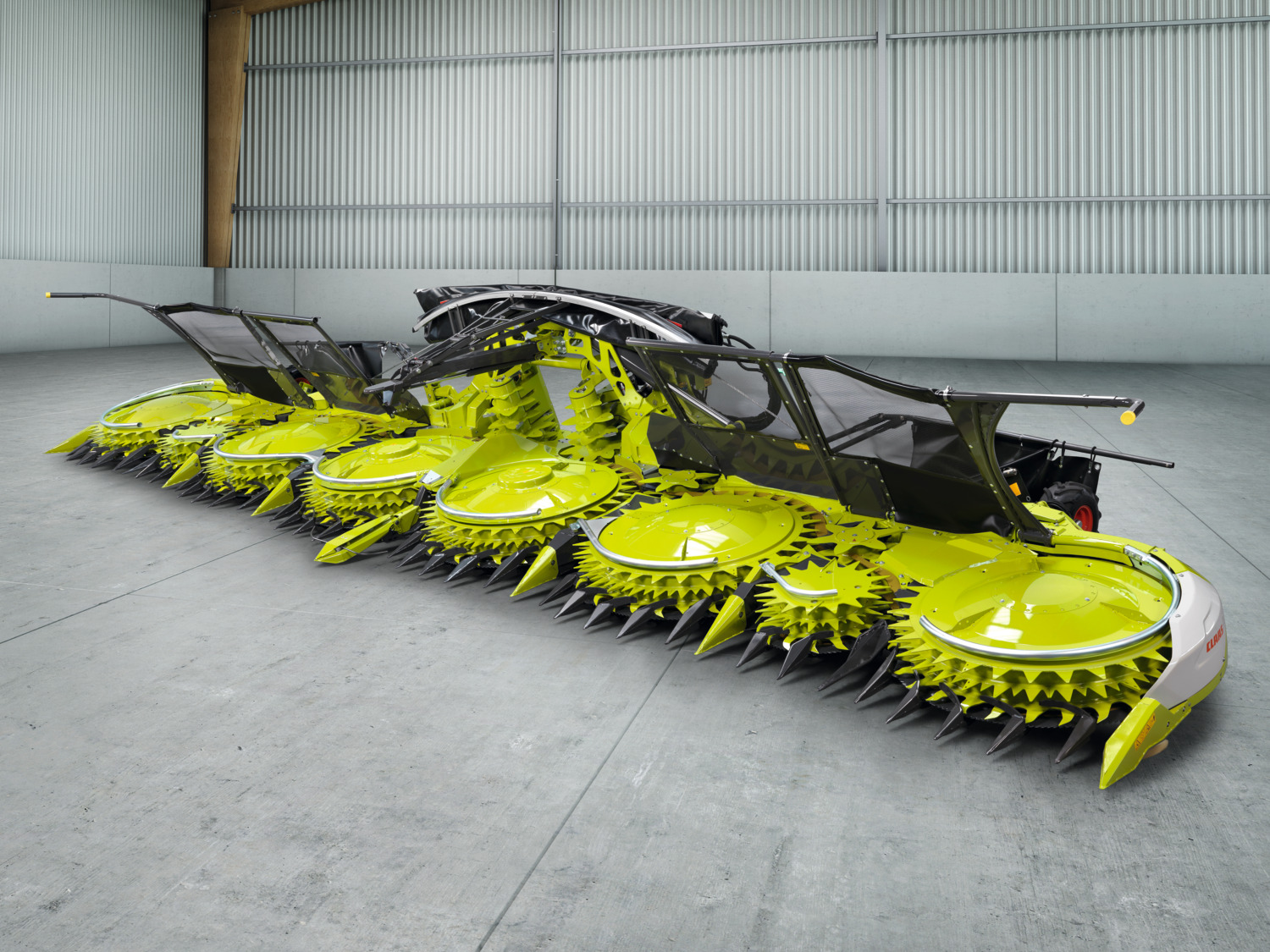

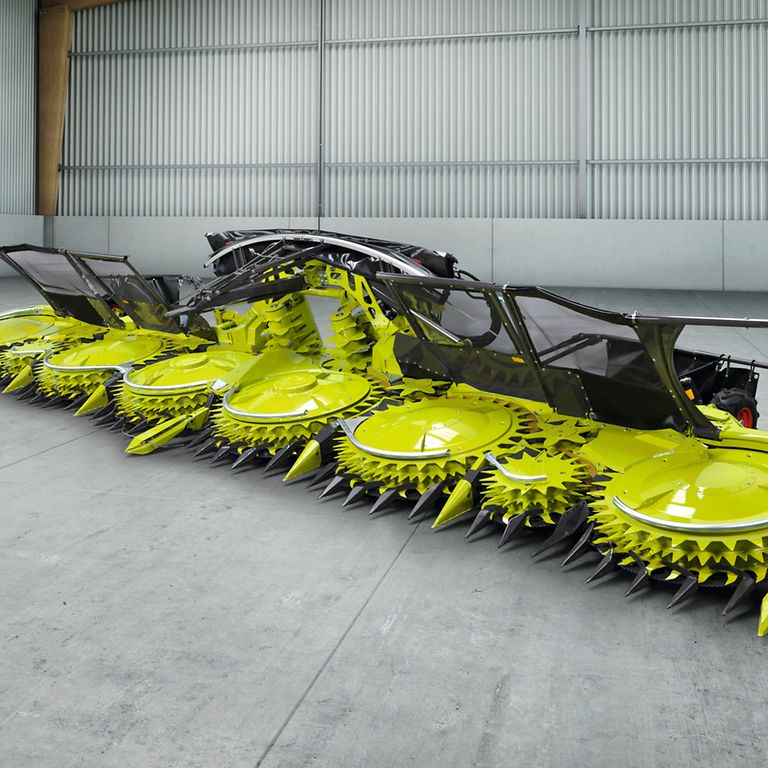

Bec à maïs ORBIS.
Votre allié le plus précieux pour la JAGUAR Série 1000.

La famille ORBIS s'est agrandie. Les nouveaux outils frontaux ORBIS 10500 et ORBIS 9000 ont été spécialement conçus pour la nouvelle CLAAS JAGUAR Série 1000 et s'adaptent de fait uniquement sur ces nouveaux modèles. En dépit de leur envergure avec une largeur de travail pouvant atteindre 10,50 m, les nouveaux ORBIS suivent parfaitement le profil du sol. L'architecture extrêmement plate permet une faible hauteur de coupe jusqu'à 80 mm.

La structure à trois niveaux des disques de transport permet un transport sûr des plantes dans toutes les conditions. L'ORBIS peut être utilisé tant pour l'ensilage du maïs que pour celui des céréales immatures.

Largeur de travail accrue pour des performances élevées : moins de manœuvres en bout de champ et de passages dans le champ
Deux chaînes cinématiques variables et indépendantes
Entraînement simplifié avec couples de démarrage bas et faible puissance requise
Débits de chantier élevés
Utilisation universelle
Qualité de travail élevée et maintenance réduite
Zone de transfert plus large pour une répartition régulière de la récolte et un débit de chantier élevé

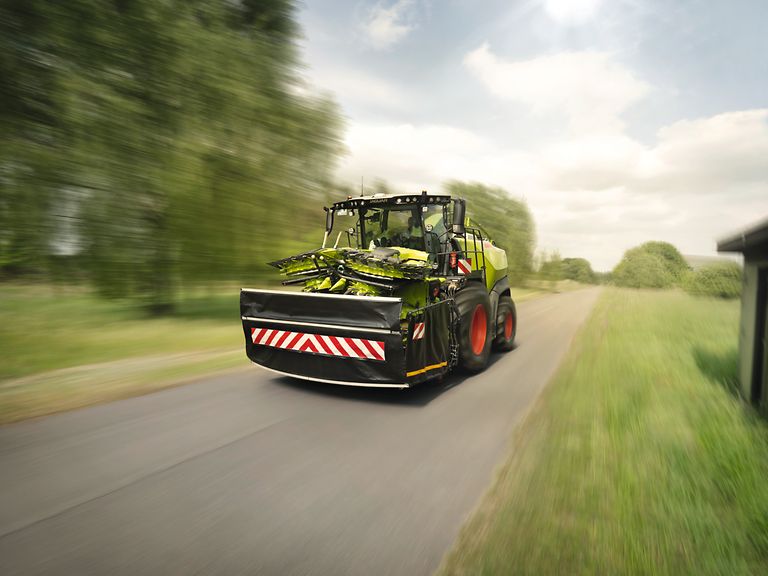

Protection de transport automatique.

La nouvelle gamme ORBIS permet un dépliage ou repliage très rapide du bec à maïs.

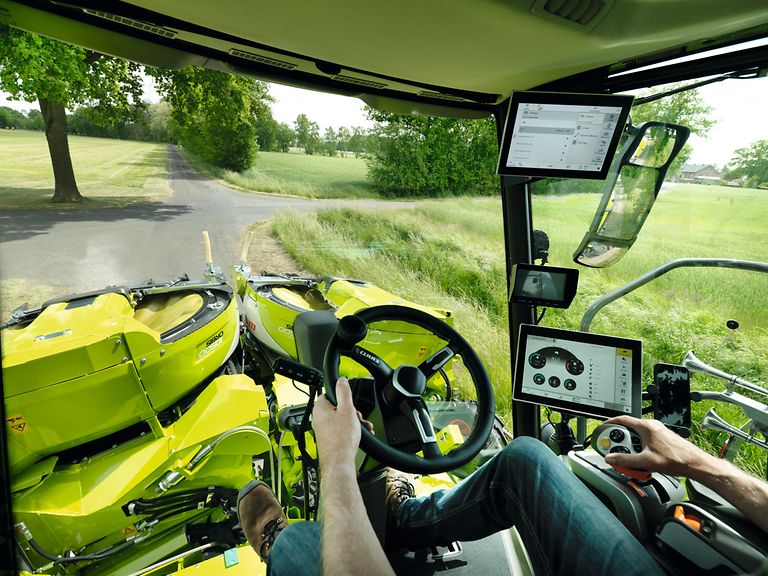

La grande compacité de l'ORBIS assure une excellente visibilité vers l'avant et sur les côtés.

Lors du dépliage ou du repliage de l'ORBIS, la protection de transport entièrement intégrée avec éclairage routier bascule automatiquement en position route ou champ. L'opération ne nécessite pas de quitter la cabine.

Le système de transport intégré est conforme à la réglementation routière pour les déplacements sur route.

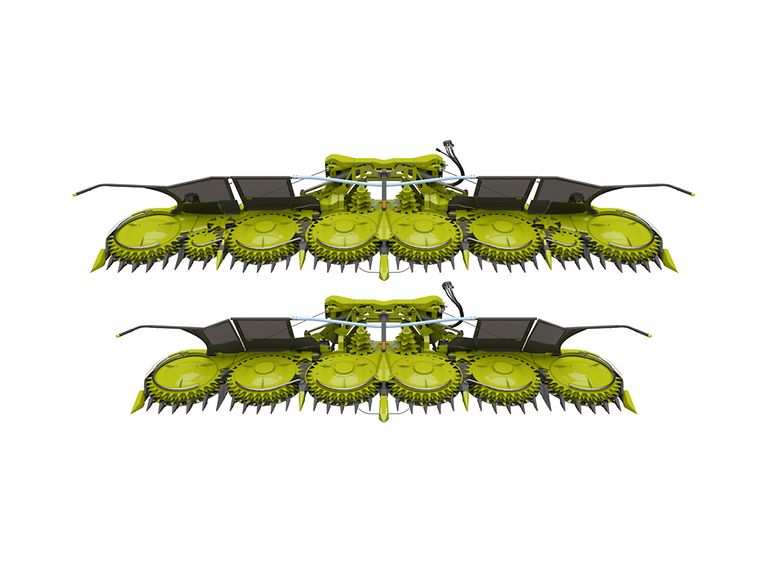

L'ORBIS 10500 se replie pour passer d'une largeur de travail de 10,50 m à une largeur de transport de 3,30 m, l'ORBIS 9000, de 9,00 m à 3,00 m. Un simple appui sur un bouton permet de basculer automatiquement le dispositif de protection en position de transport ou de travail. Cela accroît la sécurité au travail, réduit les immobilisations et améliore la productivité.

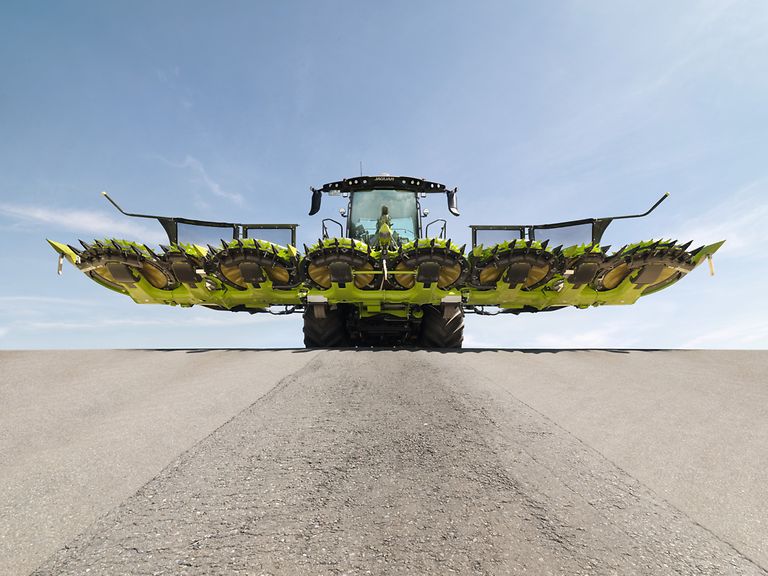

Jusqu'à 10,50 m de largeur de travail.

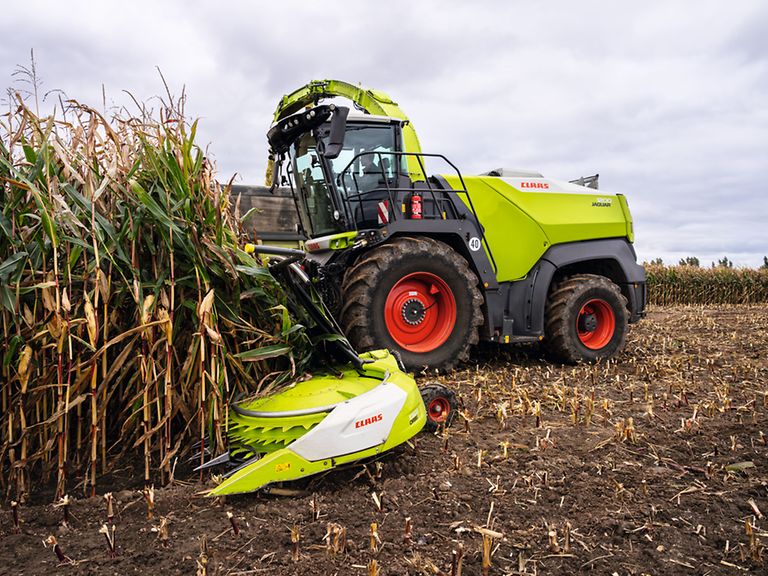

Récolte indépendante du sens de semis avec l'ORBIS.

Proposé dans des largeurs de travail de 9,00 à 10,50 m pour la nouvelle JAGUAR 1000, le bec à maïs indépendant du sens de semis ORBIS est le fruit de nos expériences réalisées jusqu'à ce jour dans le monde entier et des retours de nos clients. Profitez à chaque minute des avantages et de la grande fonctionnalité de ce concept.

Fiabilité maximale dans toutes les conditions d'ensilage.

CEMOS AUTO HEADER : deux entraînements indépendants – pour un régime des disques de transport différent de celui des sapins d'alimentation
Suivi de sol optimal grâce à l'AUTO CONTOUR et aux roues stabilisatrices à pilotage actif
Faible hauteur des chaumes sur toute la largeur de travail
Démarrage et inversion à pleine charge
Transfert rectiligne et régulier de la récolte de l'ORBIS à la JAGUAR pour une qualité d'ensilage optimale
ORBIS 10500 et ORBIS 9000 avec chambre d'alimentation de plus grande dimension (+20 %)

Entraînement polyvalent avec deux chaînes cinématiques variables et indépendantes.

Un deuxième entraînement inédit indépendant sur les ORBIS 10500 et 9000 figure parmi les points forts de la JAGUAR 1000. Il permet de faire varier séparément le régime des disques de transport et des sapins d'alimentation dans la zone de transfert de la récolte. La récolte est ainsi transférée de façon très régulière vers les rouleaux de précompression pour toutes les longueurs de coupe. La précompression entièrement hydraulique permet une compression optimale du fourrage en amont du nouveau rotor V-FLEX de 910 mm de large.

Le concept d'entraînement efficace assure une puissance maximale avec une consommation raisonnable. L'ORBIS possède peu de boîtiers et séduit par son faible couple de démarrage. Celui-ci permet en outre le démarrage et l'inversion même à pleine charge. Les boîtiers et le système d'entraînement garantissent un débit de chantier élevé. L'adaptation optimale du régime en fonction de la longueur de coupe réglée assure l'acheminement optimal du maïs dans l'ensileuse JAGUAR.

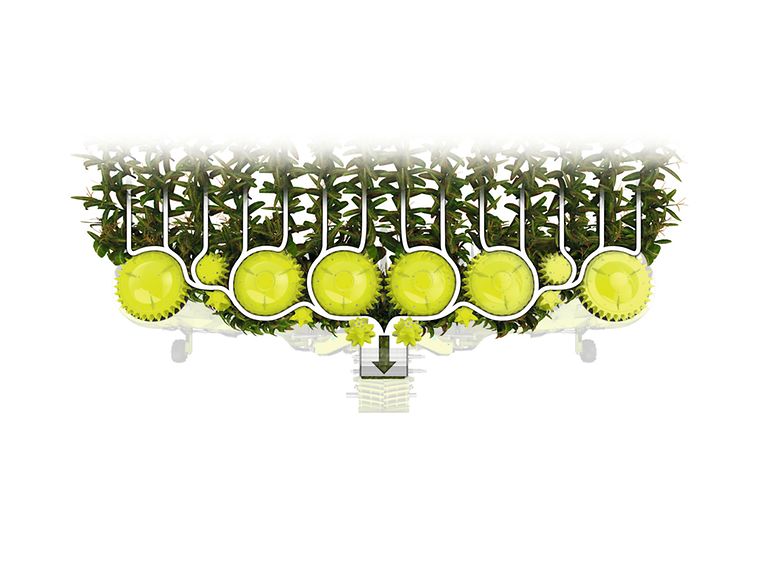

Flux de récolte optimisé.

La combinaison de disques d'alimentation de petite et de grande taille assure une grande polyvalence, l'architecture de l'ORBIS est parfaite pour les grandes largeurs de travail offrant un débit de chantier élevé. Le bec à maïs transporte toutes les plantes en douceur, mais avec fiabilité vers l'alimentation de la JAGUAR. Lors de l'inversion, les plantes déjà fauchées restent sur les disques de grande dimension et sont ensuite guidées vers l'alimentation de l'ensileuse.

La coupe optimale des maïs par le bec à maïs ORBIS est déjà déterminante pour la qualité de l'ensilage. Même dans des conditions difficiles comme les parcelles de maïs versé, l'ORBIS ramasse proprement les plantes grâce aux nouveaux carters latéraux ouverts.

Polyvalence absolue.

Rendements supérieurs à 70 t/ha pour le maïs, biogaz, SHREDLAGE^®, petit maïs ou autres cultures comme les céréales immatures ou le sorgho : tout est possible avec l'ORBIS ! La structure à trois niveaux de ses disques de transport assure un flux de récolte régulier.

La synchronisation entre les scies et les disques d'alimentation permet un transport régulier des plantes sans les abîmer.
De solides arceaux retiennent les épis afin de minimiser les pertes.
La géométrie des scies assure une coupe parfaite.
Coupe rectiligne des plantes pour des chaumes de taille régulière
Adaptation individuelle des pointes aux différentes conditions de récolte
Transport optimal des plantes et débit de chantier élevé
Transfert très régulier des plantes pour une qualité d'ensilage toujours optimale

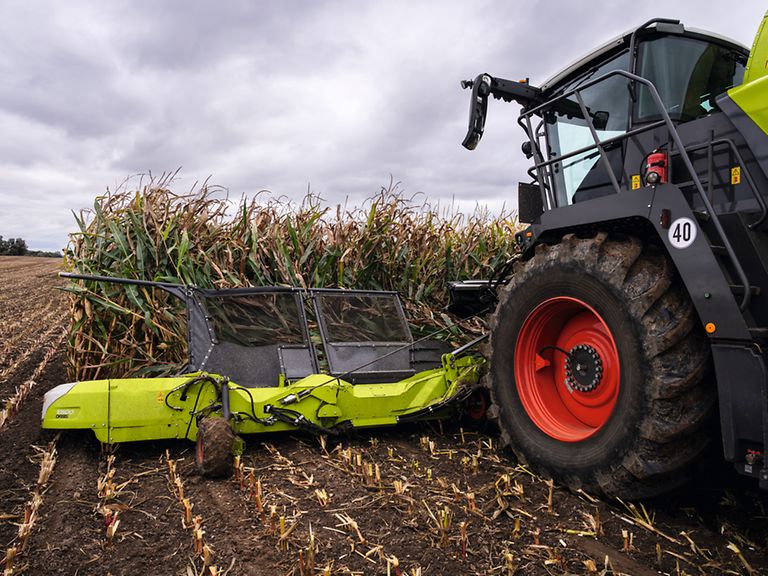

Suivi de sol optimal.

Le profil du terrain importe peu pour l'ensilage du maïs avec l'ORBIS. Les ORBIS 10500 et ORBIS 9000 de la CLAAS JAGUAR Série 1000 assurent un suivi de sol optimal grâce au système AUTO CONTOUR. Trois palpeurs détectent les irrégularités du sol et adaptent la hauteur de travail préréglée. Les nouvelles roues stabilisatrices à pilotage actif du nouvel ORBIS 10500 assurent une adaptation rapide et en douceur au profil du sol : quelles que soient la topographie et la vitesse d'avancement, la hauteur de travail reste optimale. Lorsque les patins sont entièrement en contact avec le sol, la régulation AUTO CONTOUR bascule automatiquement en position flottante. La régulation de la pression d'appui au sol permet ainsi également une excellente compensation transversale.

Faible hauteur des chaumes.

Avec la construction unique du châssis et l'angle de piquage parallèle au sol du bec à maïs, les chaumes sont très courts et réguliers sur toute la largeur de travail. Les chaumes doivent être courts, réguliers, propres et défibrés pour accélérer leur dégradation.

L'architecture extrêmement plate permet une faible hauteur de coupe jusqu'à 80 mm. En outre, le réglage de l'angle de piquage permet une adaptation optimale à toutes les conditions de récolte, même difficiles.

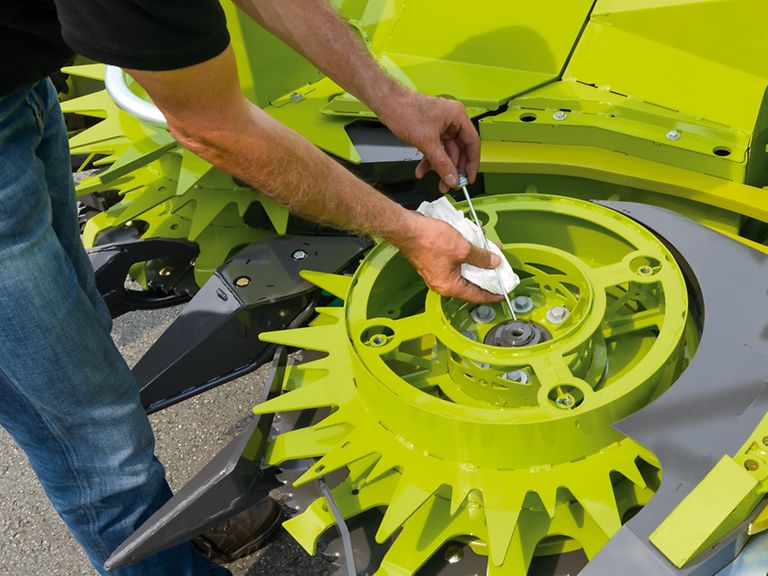

Maintenance aisée.

Le succès de la récolte repose sur les performances. Les travaux de maintenance coûteux en temps sont non seulement fatigants, mais ils freinent aussi la productivité et la rentabilité. Les ingénieurs CLAAS s'efforcent par conséquent de réduire la maintenance des machines à son strict minimum. L'accessibilité des éléments importants est facile et rapide.

Caractéristiques techniques
