Luotettavuutta parhaimmillaan.
DISCO takaniittolaitteet

DISCO takaniittolaitteet MAX CUT lautaspalkilla ovat tehokkaita ja luotettavia – olosuhteista riippumatta.

Sopiva DISCO-malli kaikkiin vaatimuksiin, työleveyksiin ja traktoreihin.

MAX CUT kaikille.Myös pienimmissä malleissa hyödynnetään CLAAS Profi -tekniikkaa.
Murskaimella.Tehokas ajankäyttö parhaan rehun tuottamiseksi.
Ilman murskainta.Kevyesti ja luotettavasti liikkeellä.
Lähellä traktoria.Lyhyt ja lähellä oleva kytkentä.

DISCO niittolaitteen tekniikkaa.

MAX CUT.

Aaltomainen, eteen sijoitettujen niittolautasten, kohokuvioitu pohja
Optimoitu tunnelivaikutus, vahvistettuna ohjainvaikutuksella varustetuilla liukujalaksilla
Innovatiivinen ruuvikiinnitys varmistaa parhaan taivutus- ja muotokestävyyden
Kestovoideltu, huoltovapaa lautaspalkki mahdollistaa pitkän käyttöiän
SAFETY LINK laukaisulaite suojaa lautaspalkkia törmäystilanteessa
Karkaistut, erikoismuotoillut lukujalasten välikappaleet varmistavat puhtaan niiton
Erittäin pienet palkin aukot pitävät rakenteen vahvana

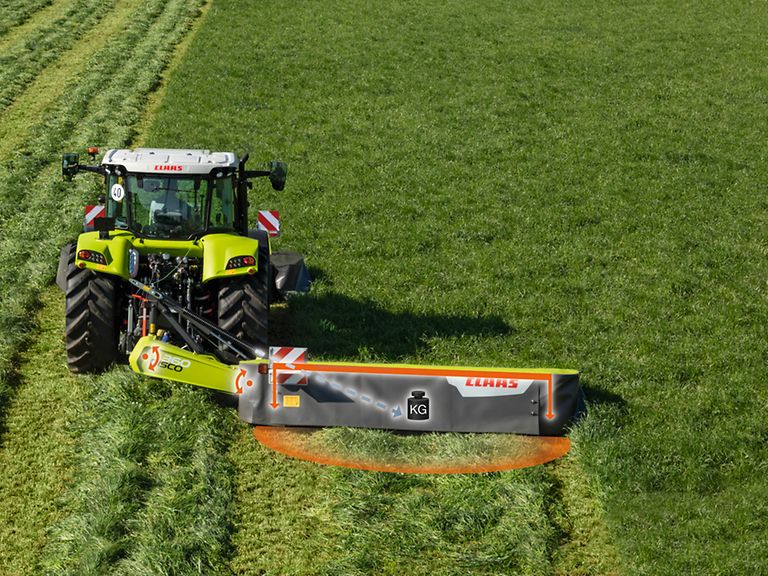

Kevennys.

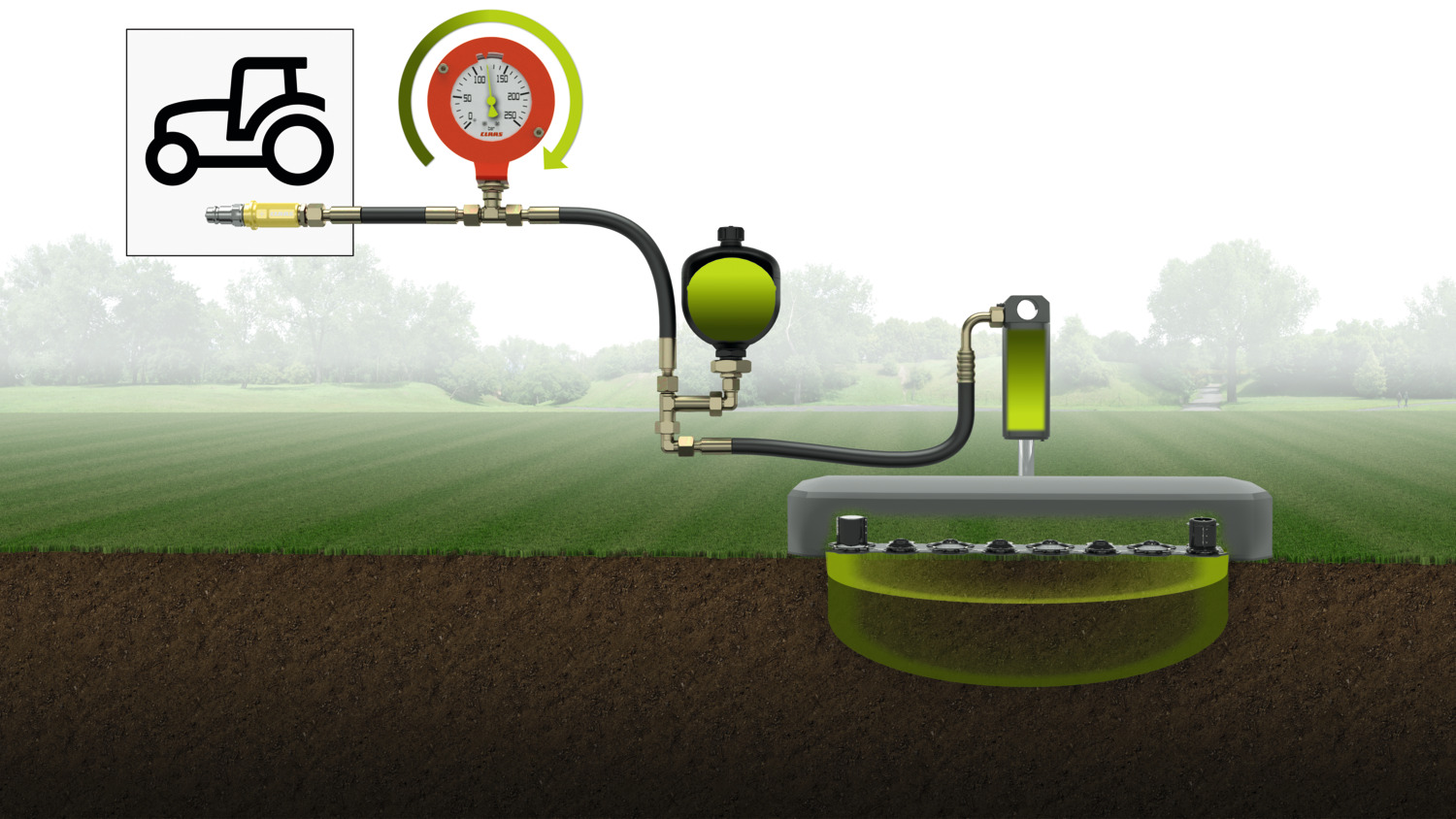

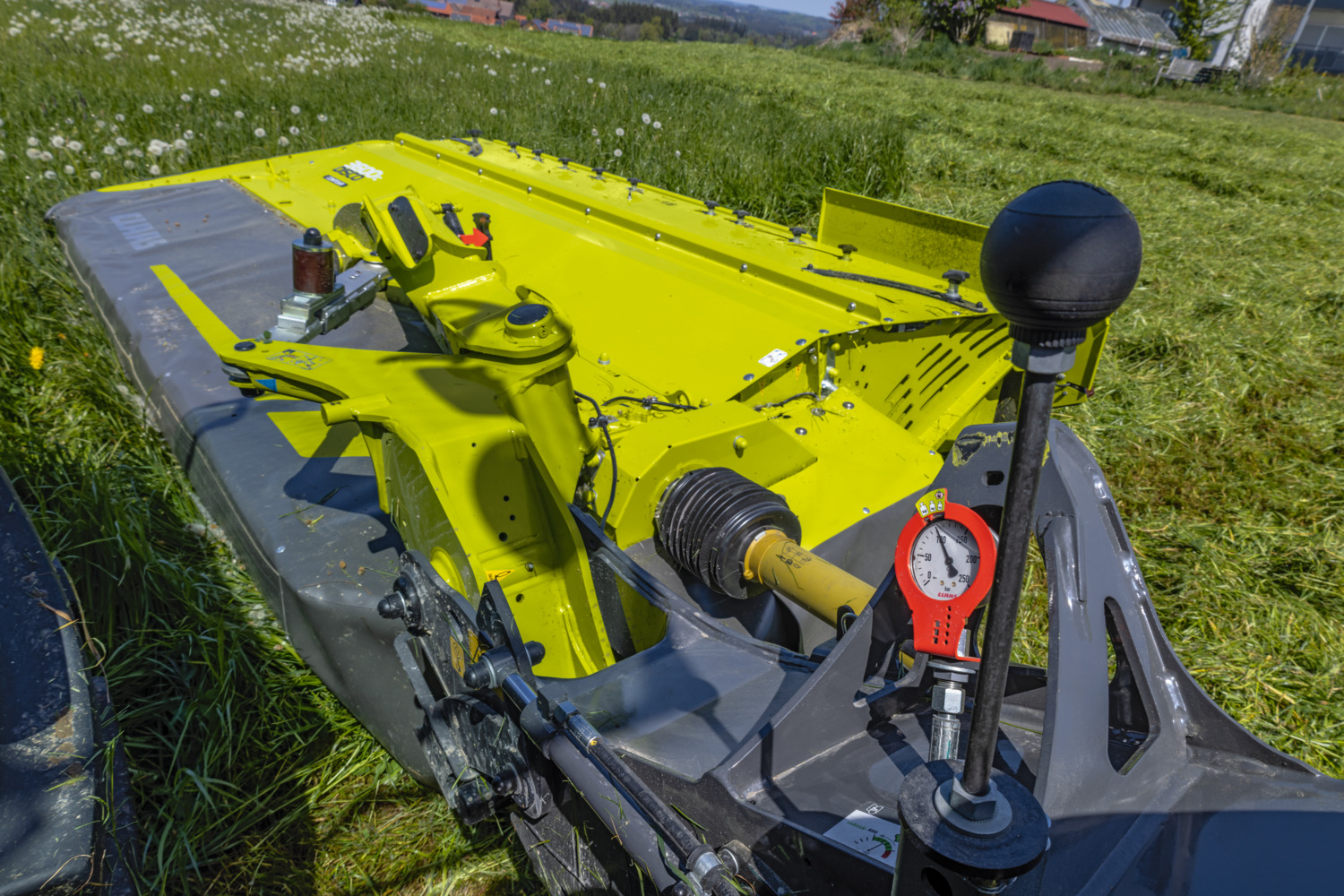

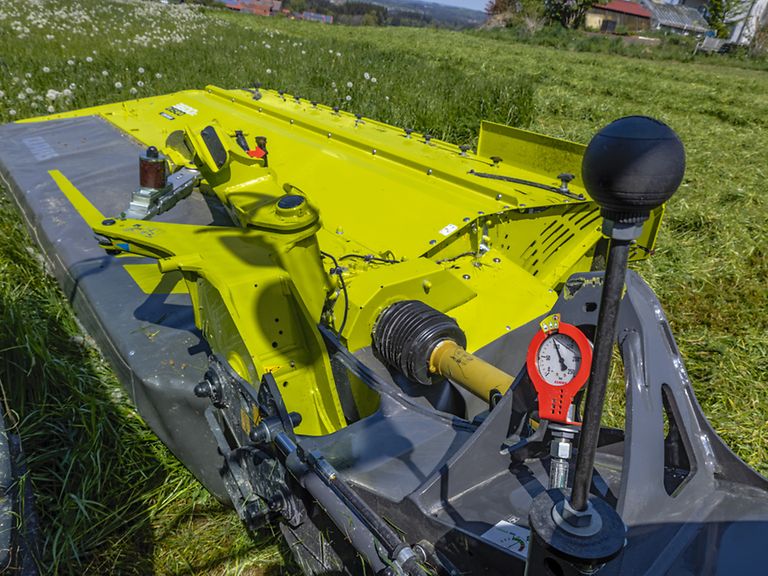

ACTIVE FLOAT mahdollistaa nopean ja helpon reagoinnin mitä erilaisimpiin olosuhteisiin, kuten märkiin kohtiin tai kuiviin rinteisiin. Lautaspalkin pintapainetta voidaan helposti säätää yhdellä 1-toimisella hydrauliikan hallintaventtiilillä - myös ajon aikana. Ohjaamosta hyvin näkyvä painemittari näyttää säädetyn paineen.

Kierrosnopeuden alennus.

Kaikkia DISCO lautasniittolaitteita voidaan, olosuhteista riippuen, käyttää myös alennetulla, 850 r/min voimanottonopeudella. Tämän "sisäänrakennetun ECO-voimanoton" ansiosta polttoaineenkulutus pienenee merkittävästi."Tilat voivat säästää polttoainetta keskimäärin jopa 22 % pienemmän voimanoton kierrosnopeuden ansiosta. Käytettäessä DISCO 9200 C AUTO SWATHER’ia tämä on noin 1,16 litraa hehtaaria kohden ja siten noin 7 litraa tunnissa.” Kielin ammattikorkeakoulun opiskelija päätyi tähän tulokseen 32 kenttäkokeessa.

Sormimurskain.

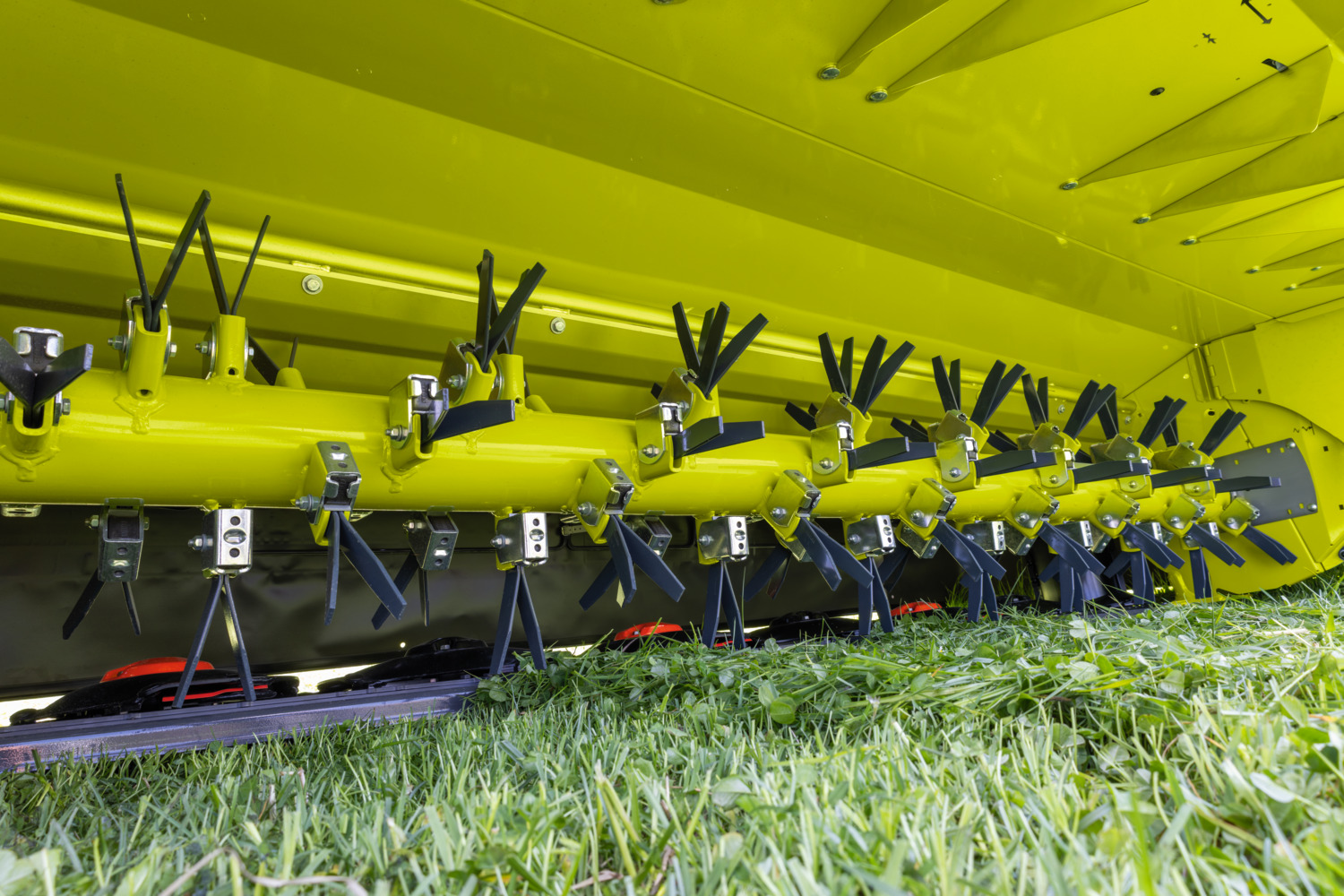

Kierteen muotoon asennetuilla V-sormilla varustettu sormimurskain on ihanteellinen ruohon korjuuseen. Murskausteho säädetään kelan yläpuolisella murskauslevyllä. Sormien joustava kiinnitys mahdollistaa koneeseen päässeen esineen, kuten kiven, väistämisen. Näin voidaan korjauskustannuksia vähentää. Materiaali voidaan levittää koko työleveydelle lisävarusteena saatavan leveälevitysvarustuksen avulla tai säädettävien karhotuslevyjen avulla karhoiksi.

Telamurskain polyuretaaniteloilla.

Esim. sinimailasta korjattaessa on murskauksen oltava hellävaraista. Päämääränä on murskata varret ilman, että lehtiä rikotaan. Telamurskaimella varustettu DISCO on silloin oikea valinta. V-muotoisella sisäkkäin kulkevalla, kestävällä kuvioinnilla varustetut polyuretaanitelat murskaavat kovat varret, mutta jättävät lehdet ehjiksi. Murskausaste on portaattomasti säädettävissä jousen esikiristyksen avulla. Ne suojaavat samalla teloja vierailta esineitä.

Telojen kaksoisvoimansiirto erityisellä simpukkavaihteistolla on saatavissa lisävarusteena – varmistamaan paksukortisten kasvien parhaan mahdollisen läpäisykyvyn. Materiaali voidaan asettaa karhoon karhotuslevyjen avulla.

Telamurskain terästeloilla.

Lisävarusteena saatava, terästeloilla varustettu, murskain tarjoaa luotettavaan murskaukseen tehokkaan vaihtoehdon, myös paksukortisia kasveja, kuten sorghumia, niitettäessä.

Erikoismuotoiltu telaprofiili sisäkkäin osuvilla reunoilla mahdollistaa jopa raskaan ja märän materiaalin voimakkaan murskauksen ja tasaisen kuivumisen.

Terästeloille ominaista on niiden vähäinen kuluminen, ja ne varmistavat jatkuvan suuren tehon molempien telojen voimansiirron ansiosta.

Mallit.

Luotettavuutta parhaimmillaan.

DISCO CONTOUR.

DISCO CONTOUR -malliston myötä CLAAS tarjoaa sopivan koneen jokaiselle tilalle. Tässä tehokkaassa koneessa yhdistyvät MAX CUT -lautaspalkin teho ja muut DISCO-mallien edut. Keskiripustus takaa kaikissa malleissa täydellisen pellon pinnan seurannan. Samanaikaisesti se on 120° kuljetusasennossa kompakti ja turvallinen maantiekuljetuksissa.

Lisäetu: Uudenaikainen, väritykseltään tumma muotoilu ei ainoastaan näytä hyvältä vaan se on myös likaa hylkivä.

Hyvä pellon pinnan seuranta.

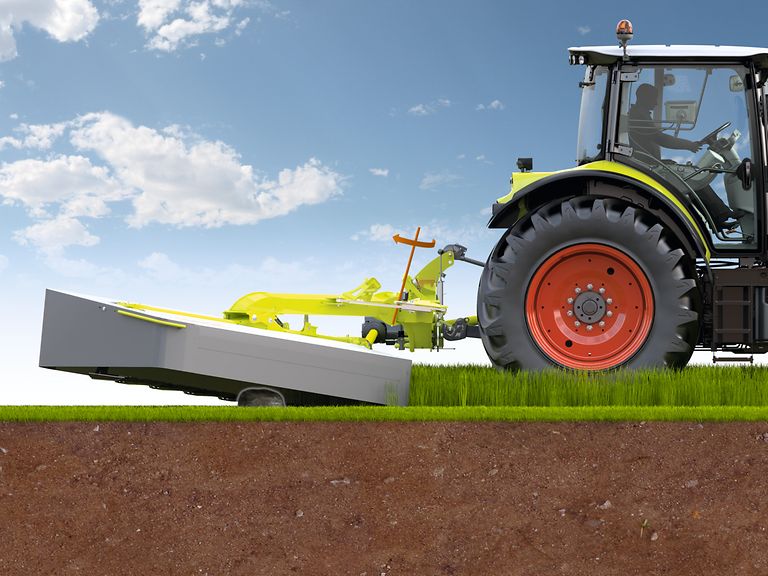

CONTOUR mallisarjan niittolaitteet ovat painopisteestä ripustetut, joten ne pääsevät vapaasti liikkumaan ja seuraamaan pellon pinnan epätasaisuuksia. Teleskooppivarressa oleva nuolimerkintä näyttää oikean säätökorkeuden.

Vankka rakenne.

CLAAS koneet vakuuttavat vankan ja selkeän rakenteensa ansiosta. Esimerkki: Rakenteeltaan erityisen vankka, Hardox-teräksestä valmistettu murskauslevy. Murskauslevyyn voi sormimurskainta käytettäessä kohdistua voimakkaita kiven iskuja. Vankka rakenne varmistaa luotettavan suojan ja pitkäaikaisen käytön.

Hydrauliikan osat ovat, kun se on teknisesti mahdollista, integroitu koneen runkoon, suojaan ulkoisilta vaurioilta.

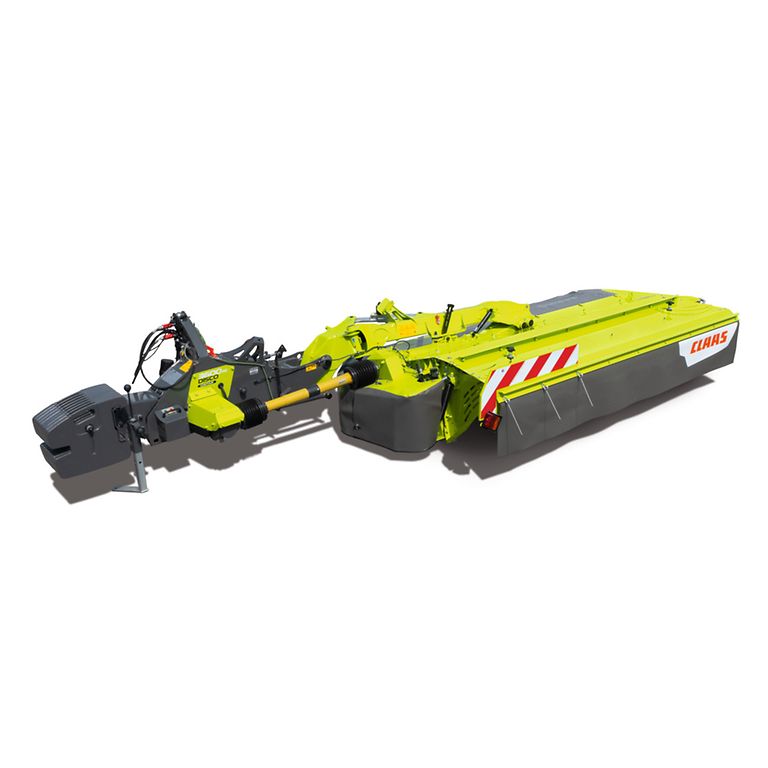

Vastapainot lisävarusteena.

Rinteissä tai kevyttä traktoria käytettäessä voi vakaudesta muodostua ratkaiseva tekijä. Lisävarusteena saatavat vastapainot varmistavat painon tasaisen jakautumisen – parantamaan ajo-ominaisuuksia rinneajossa ja antamaan lisäturvallisuutta päisteajoasennossa.

Hyvin suojattu.

Kaikissa DISCO takaniittolaitteissa on mekaaninen laukaisulaite. 15° kallistetun liitoksen ansiosta niittolaite pääsee törmäyksen seurauksena kääntymään taaksepäin ylös. Niiton jatkamiseen riittää lyhyt peruutus niittolaitteen palauttamiseksi käyttöasentoon.

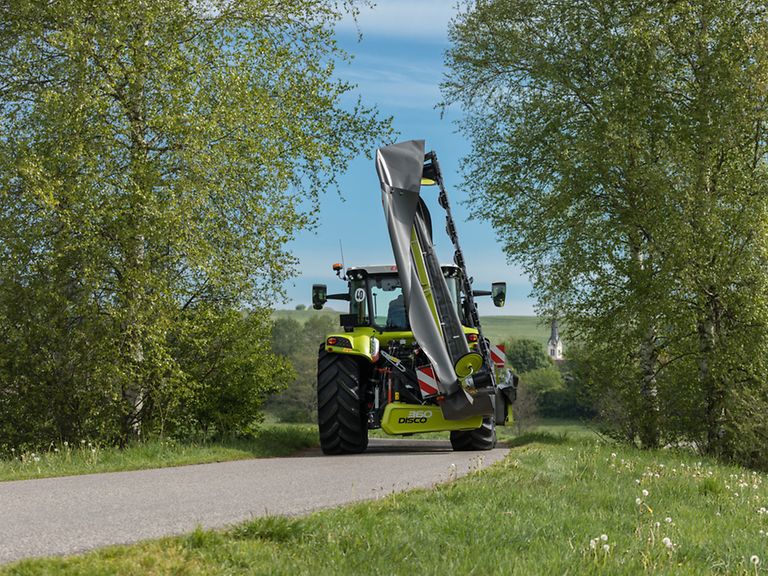

Turvallisesti liikenteessä.

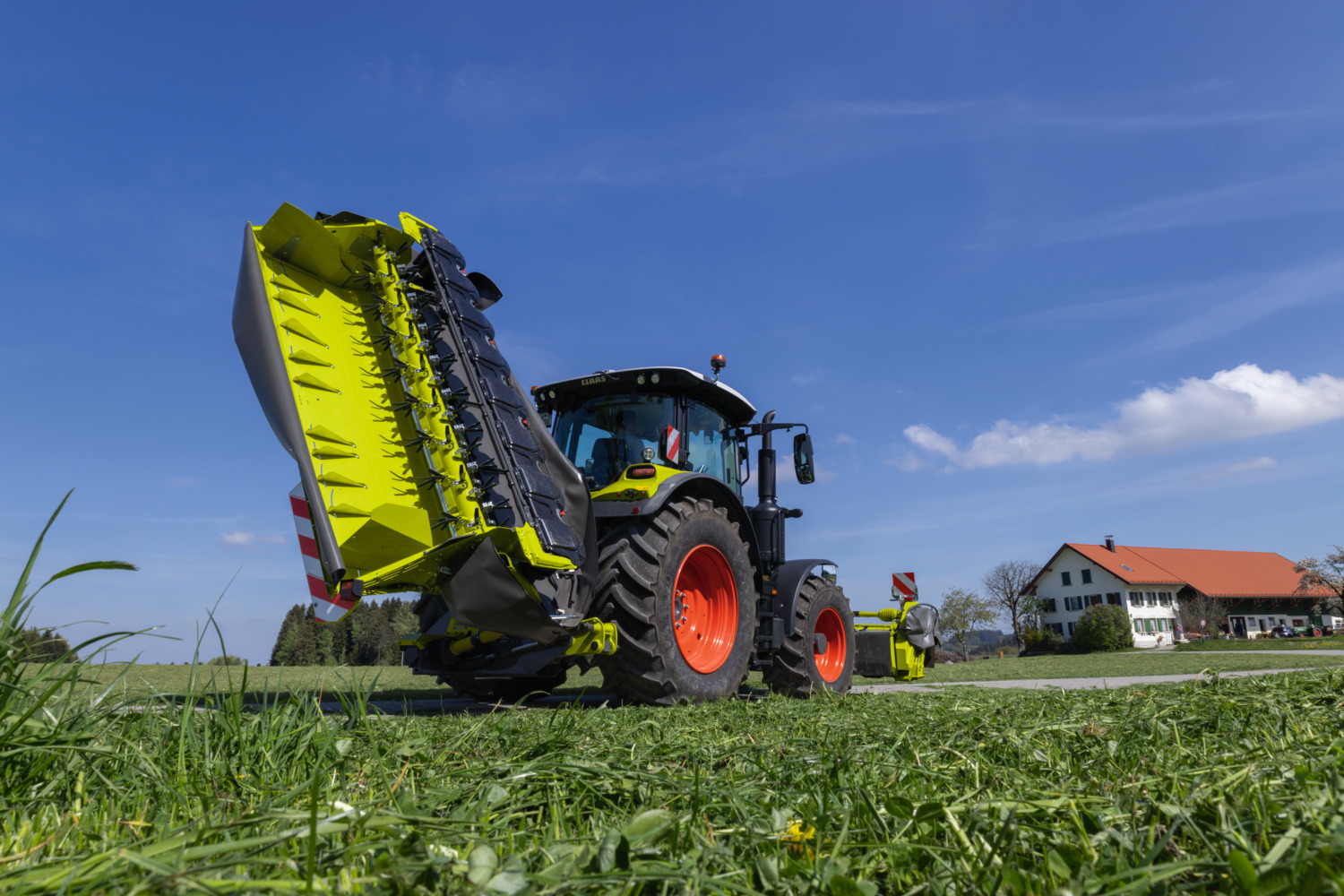

120° kuljetusasento ja lähellä traktoria oleva painopiste varmistaa hyvän kuljetusvakauden. Sen ansiosta se on turvallinen kuljettaa myös maantiellä. Niittolaitteessa on automaattinen, mekaaninen kuljetuslukitus.

Telamurskain terästeloilla.

Lisävarusteena saatava, terästeloilla varustettu, murskain tarjoaa luotettavaan murskaukseen tehokkaan vaihtoehdon, myös paksukortisia kasveja, kuten sorghumia, niitettäessä.

Erikoismuotoiltu telaprofiili sisäkkäin osuvilla reunoilla mahdollistaa jopa raskaan ja märän materiaalin voimakkaan murskauksen ja tasaisen kuivumisen.

Terästeloille ominaista on niiden vähäinen kuluminen, ja ne varmistavat jatkuvan suuren tehon molempien telojen voimansiirron ansiosta.

Pitkäikäinen ja kevyesti vedettävä.

DISCO 100-sarja sivuripustuksella.

Lisäetu: Uudenaikainen, väritykseltään tumma muotoilu ei ainoastaan näytä hyvältä vaan se on myös likaa hylkivä.

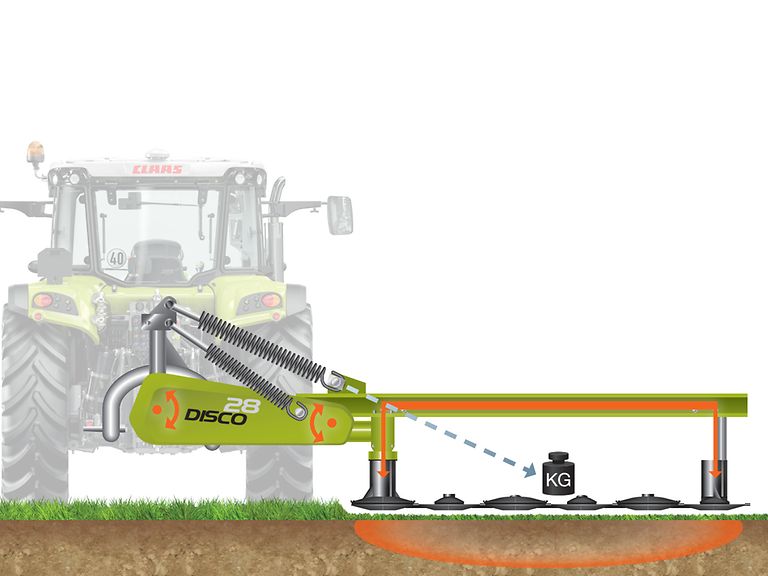

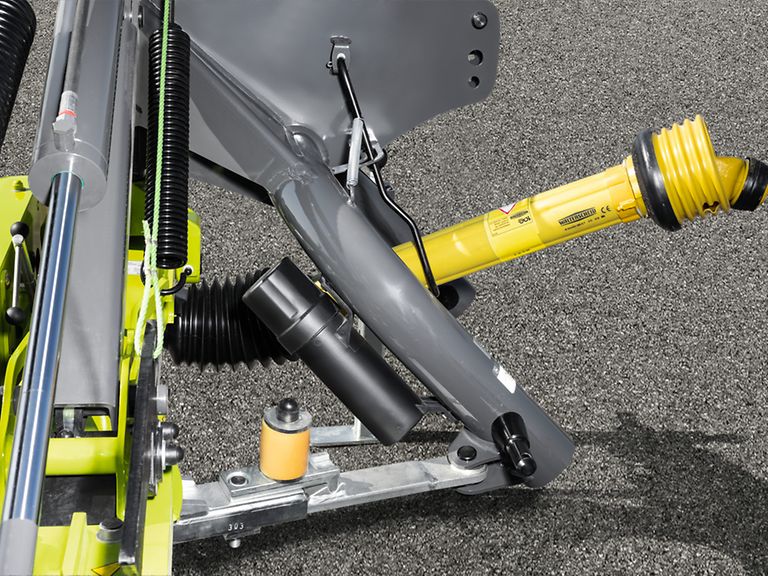

Painopisteen kevennys.

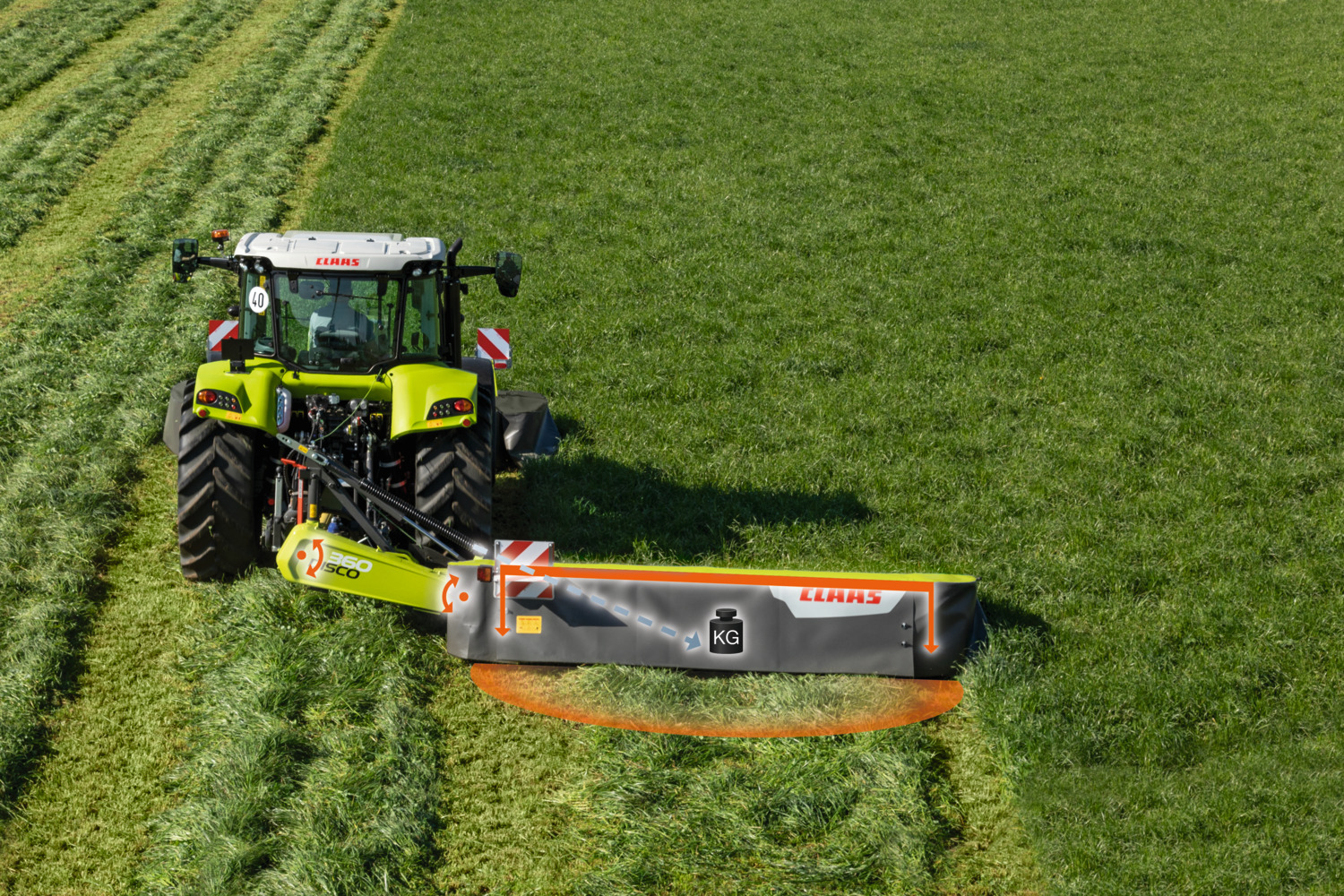

Suurikokoinen kevennysjousi on kiinnitetty keskelle koneen runkoa. Sen lisäksi jousen voimalinja kulkee tarkalleen niittolaitteen painopisteen lävitse. Ulomman ja sisemmän tuennan ansiosta voima siirtyy tasaisesti lautaspalkille.

Pienempi jousi keventää lisäksi lautaspalkin voimansiirtoa. Ainutlaatuinen painopistekevennyksemme sallii keskiripustuksen hyödyt nyt myös sivuripustetuissa malleissa.

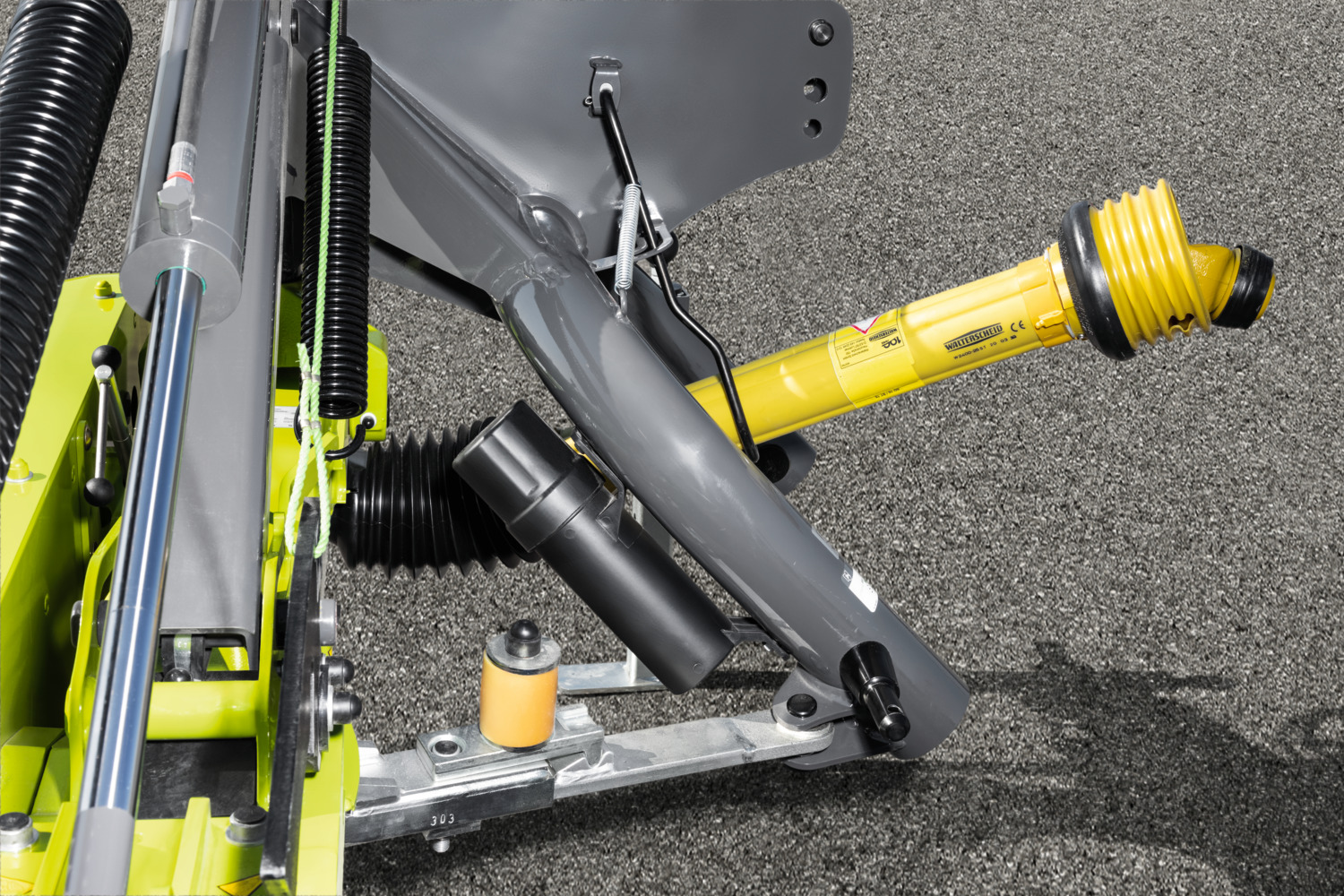

Voimansiirto.

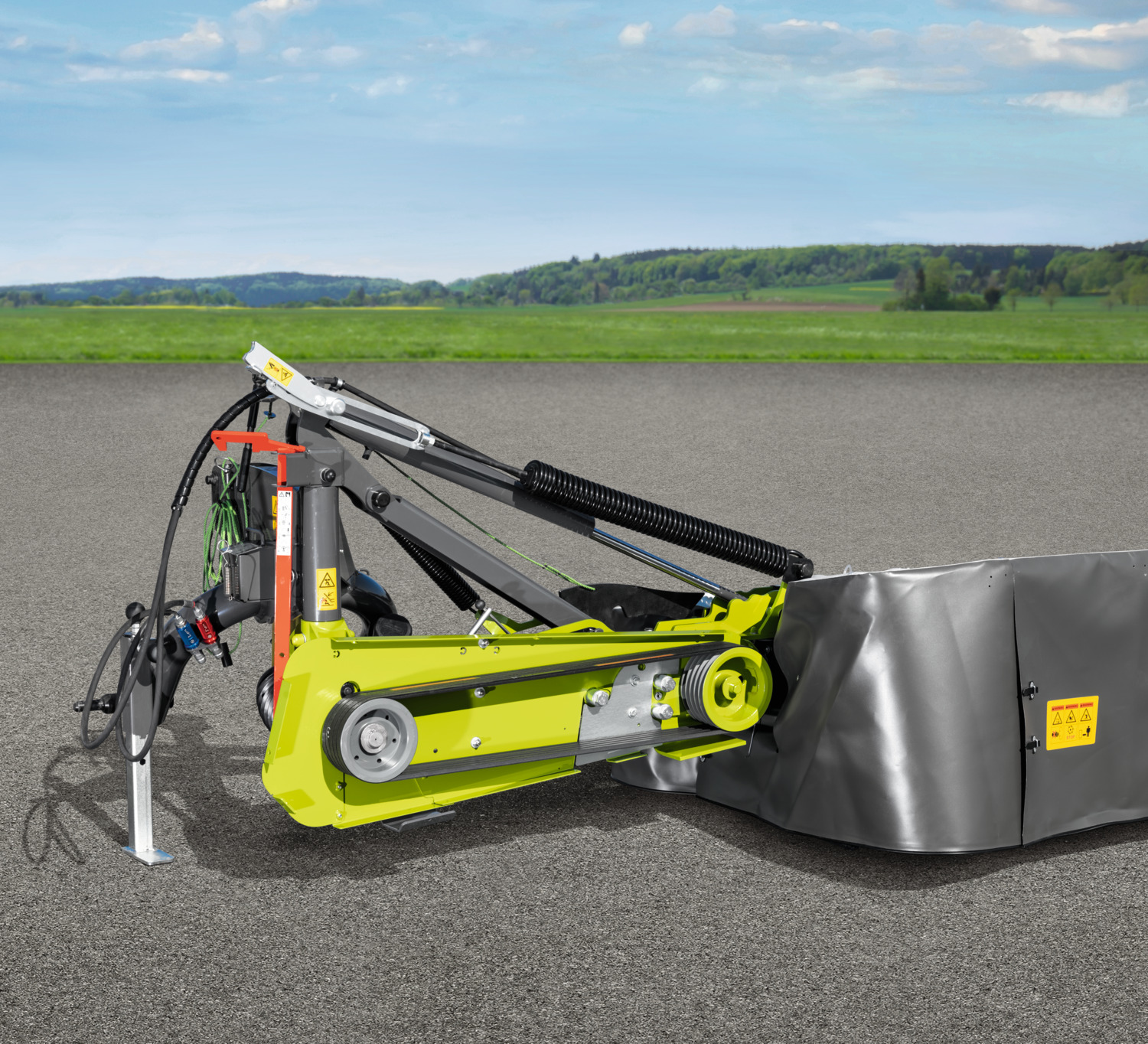

Niittolaitteen voimansiirto tapahtuu lähes huoltovapaiden, ilman varmistusketjuja olevilla nivelakseleilla. Vahva hihnavoimansiirto vaimentaa kuormitushuippuja ja hihnojen kireyttä voidaan säätää ilman työkaluja säätöpyörällä. Sieltä voima siirtyy kaksoisvaihteiston kautta, joka suoraan yläpuolelta käyttää ensimmäistä niittolautasta ja varmistaa näin optimoidun materiaalivirran.

Mekaaninen laukaisulaite.

Jos niittomurskain ajetaan kiinteään esineeseen, laukaisulaite laukeaa ja lautaspalkki kääntyy taakse. Niiton jatkamiseen riittää lyhyt peruutus niittolaitteen palauttamiseksi käyttöasentoon. Lisäkaaren ansiosta myös lautaspalkin ulkoreuna on suojattu vaurioilta.

Tilaa säästävä.

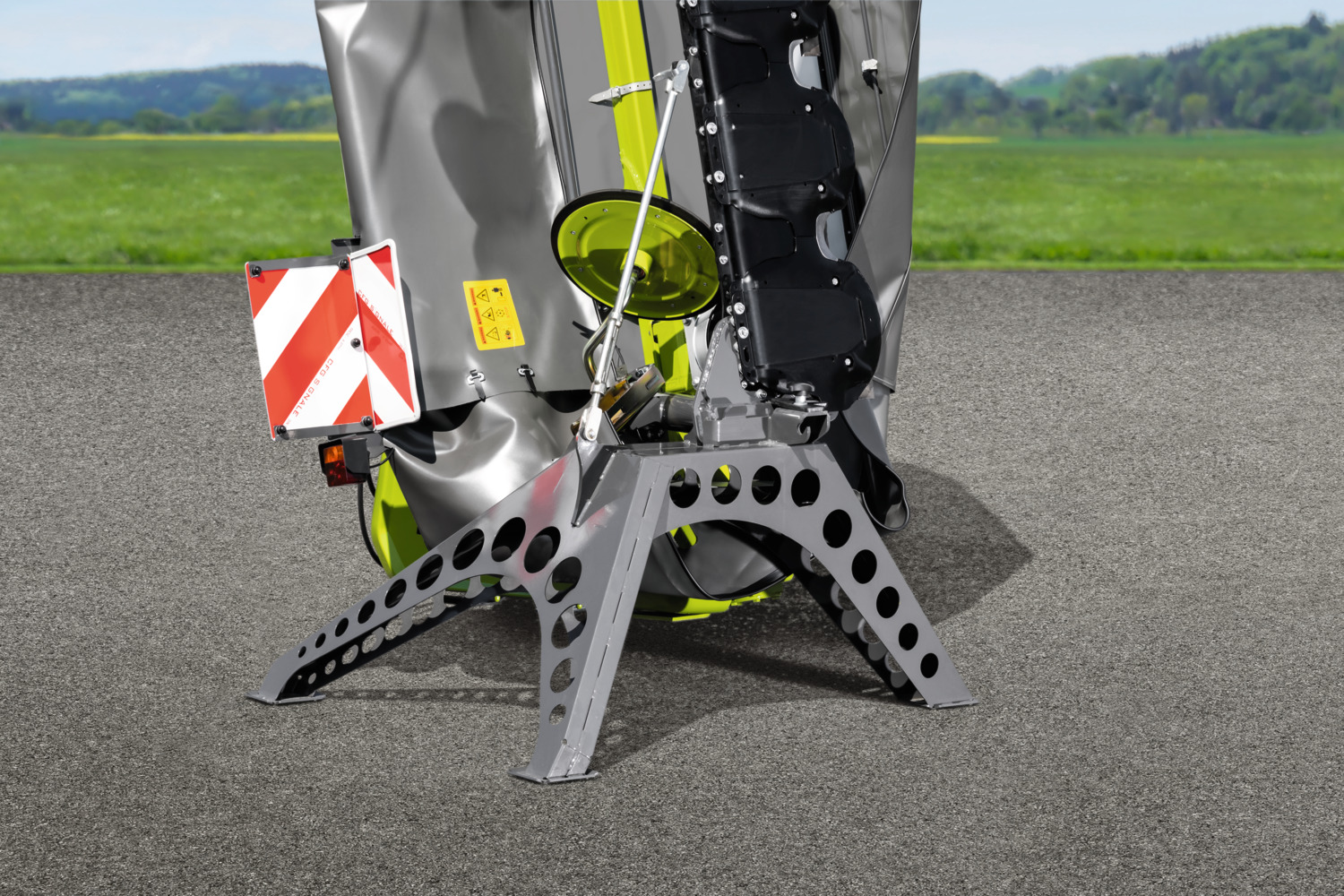

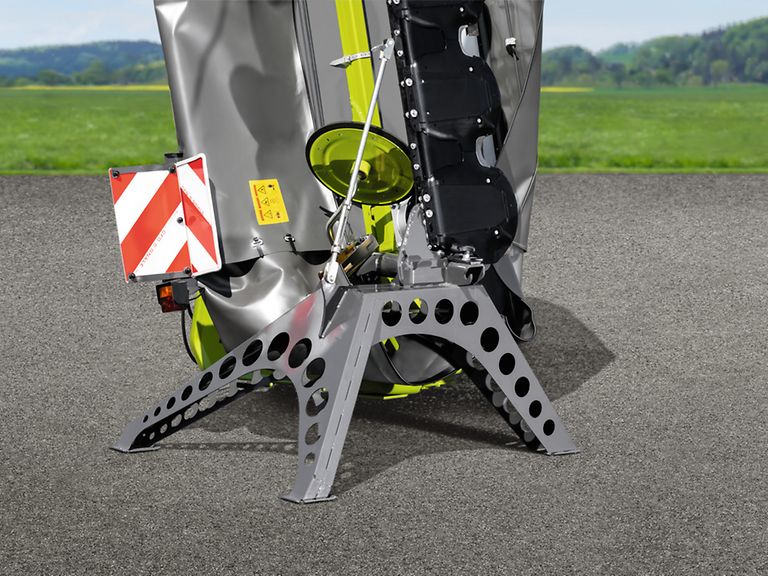

Tilan säästämiseksi koneen varastoinnin aikana on saatavissa erillinen alusta. Niittolaite voidaan suoraan asettaa sen varaan ilman lisätukia.

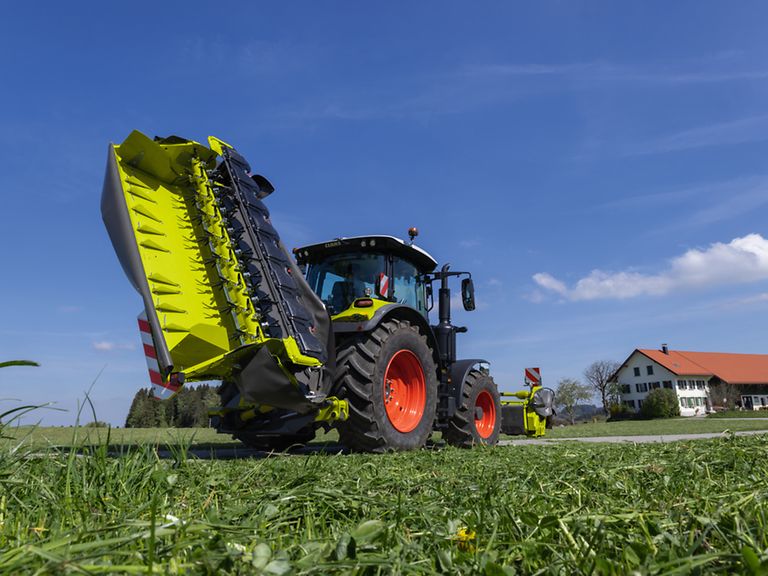

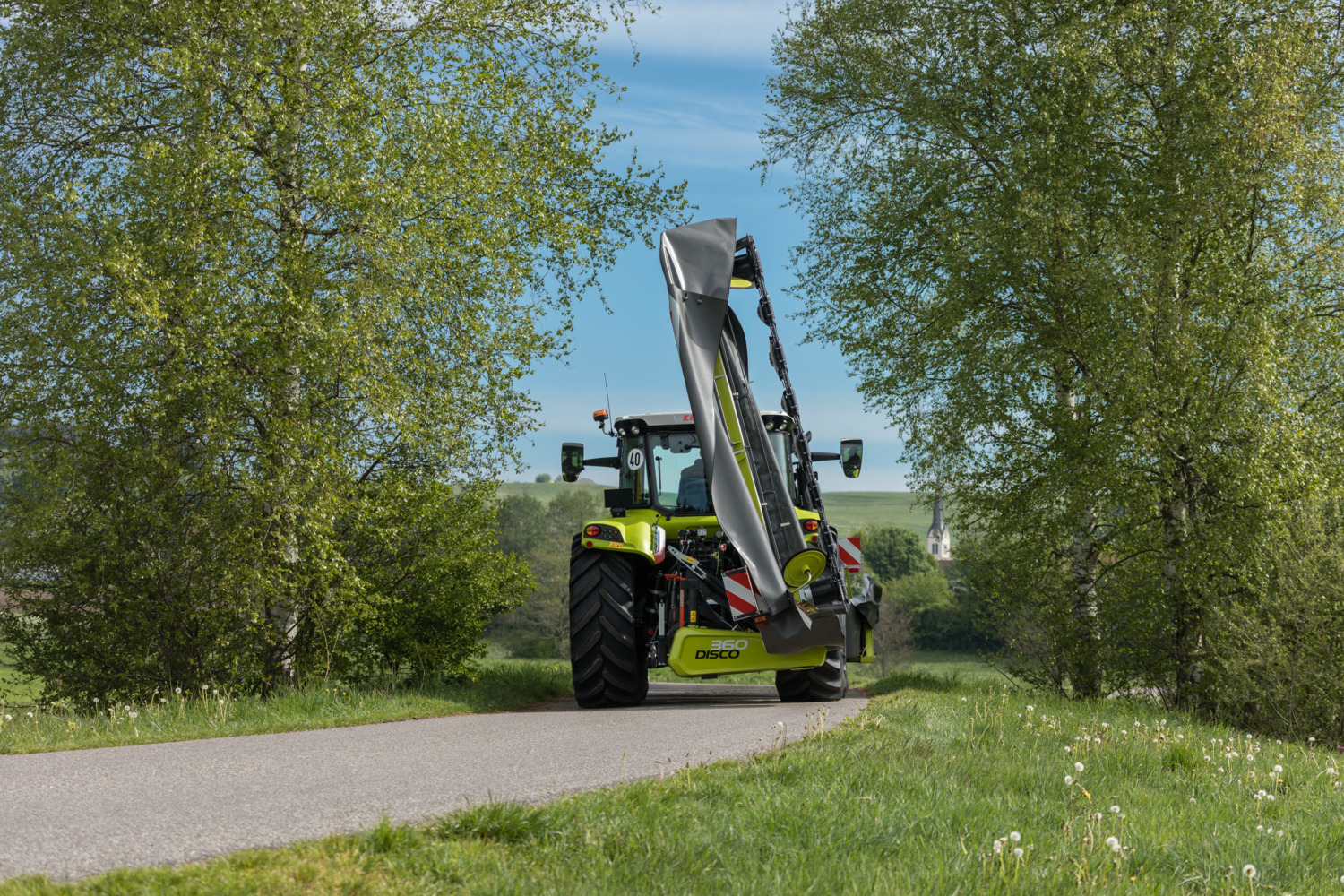

105° kuljetusasento.

Kuljetusasennossa koneen painopiste siirtyy yhä enemmän keskelle ja sen myötä traktorin takapyörien kuormitus on mahdollisimman tasainen. Asennetun kaksoisvaihteiston ansiosta kuljetusleveys on kapea ja näkyvyys taakse on esteetön. 2-toiminen sylinteri kellunta-asennolla varmistaa turvallisen taiton rinteissä ja se on varustettu päätyasentovaimennuksella.

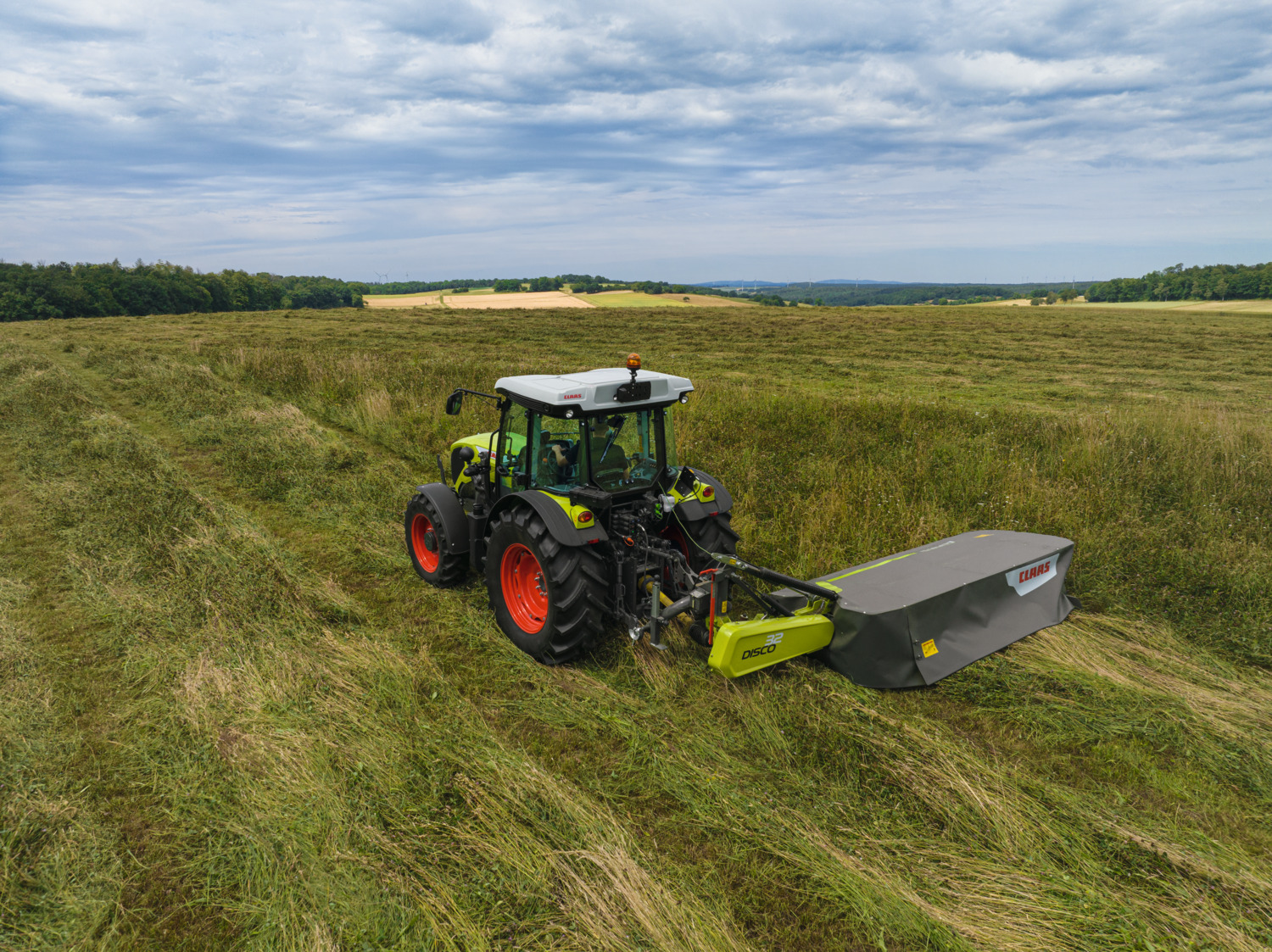

Kevyt ja nopea niitto.

DISCO 10-sarja sivuripustuksella.

Kaikissa DISCO niittolaitteissa on sama korkealuokkainen ydin – MAX CUT lautaspalkki – 2,20 m työleveydestä saakka, joka takaa erinomaisen niittotuloksen.

Painopisteen kevennys.

Pienempi jousi keventää lisäksi lautaspalkin voimansiirtoa. Ainutlaatuinen painopistekevennyksemme sallii keskiripustuksen hyödyt nyt myös sivuripustetuissa malleissa.

Voimansiirto.

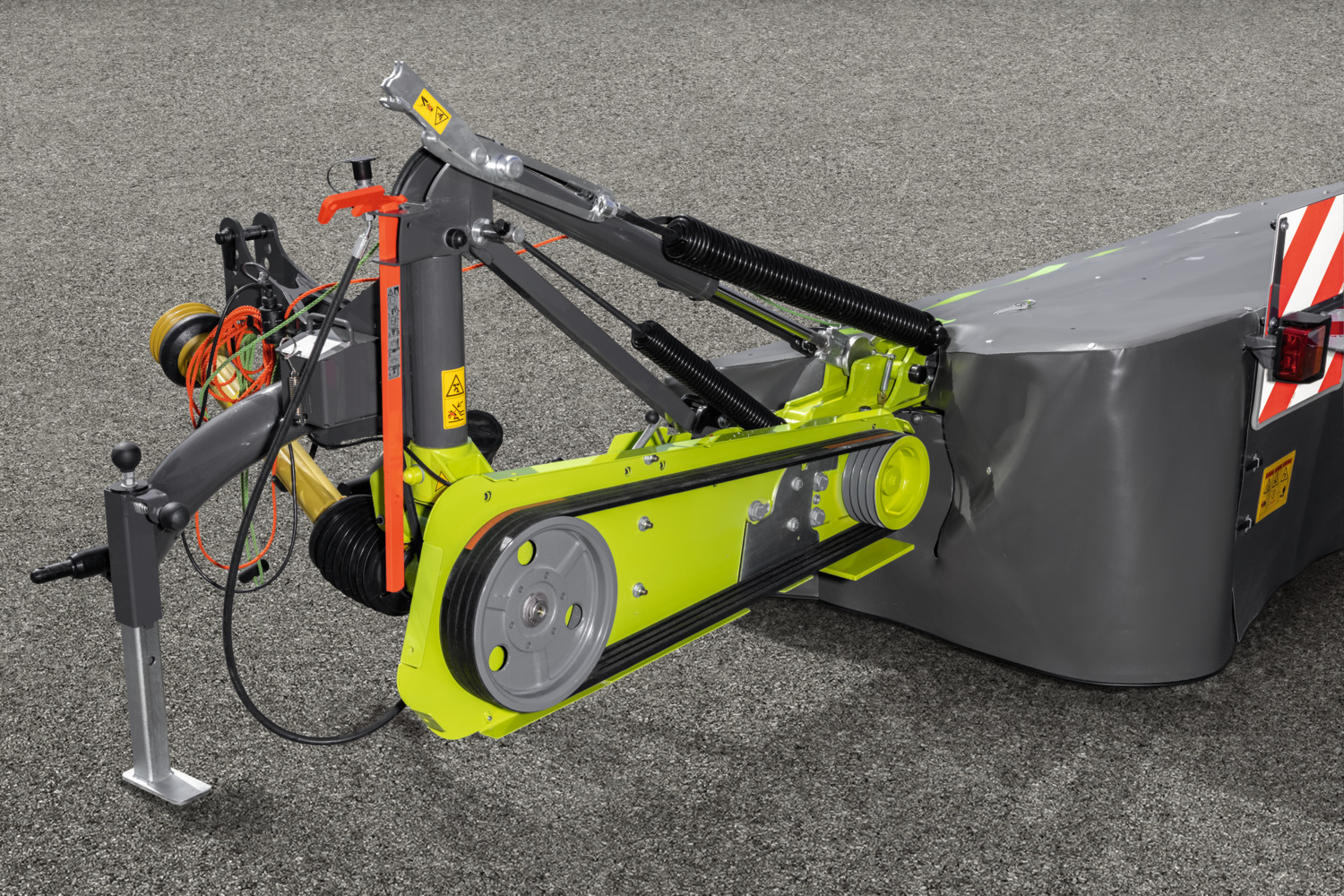

Niittolaitteen voimansiirto tapahtuu lähes huoltovapaiden nivelakselien kautta. Vahva hihnavoimansiirto vaimentaa kuormitushuippuja ja hihnojen kireyttä voidaan säätää ilman työkaluja säätöpyörällä. Sieltä voima siirtyy kaksoisvaihteiston kautta, joka suoraan yläpuolelta käyttää ensimmäistä terälautasta, joten sisempää luokolevyä ei tarvita ja optimoitu materiaalivirta varmistetaan.

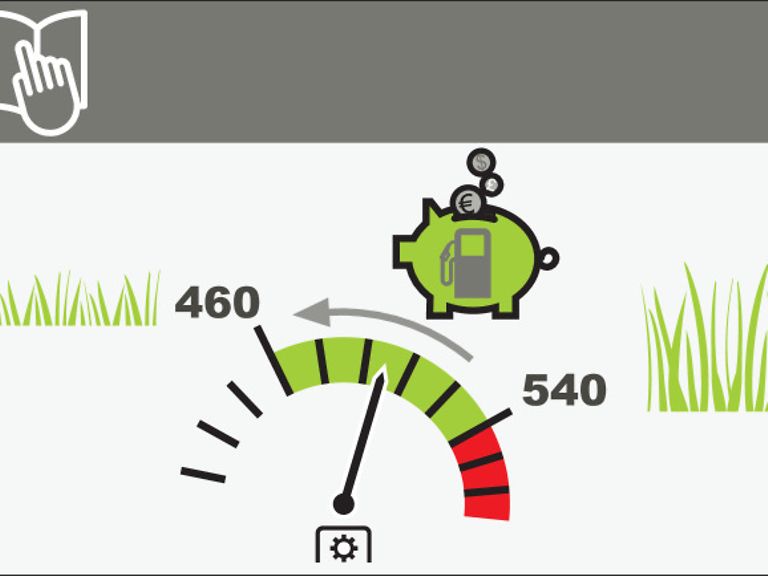

Polttoainetta säästävä kone.

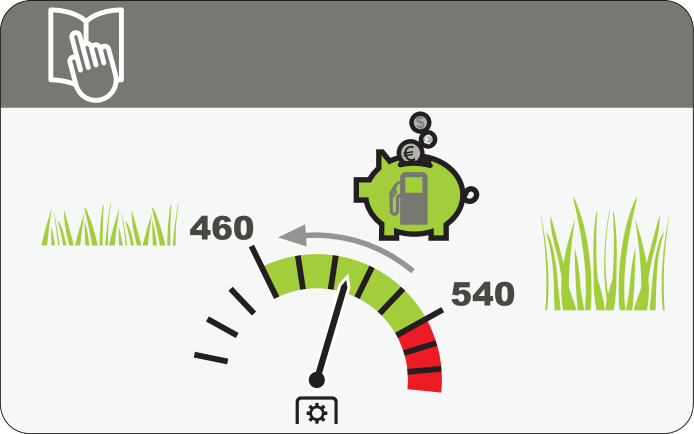

Voimansiirron välityssuhde sallii voimansiirron pyörimisnopeuden vähentämisen 540 r/min -> 460 r/min. Polttoaineen kulutus vähenee niittotuloksen kärsimättä.

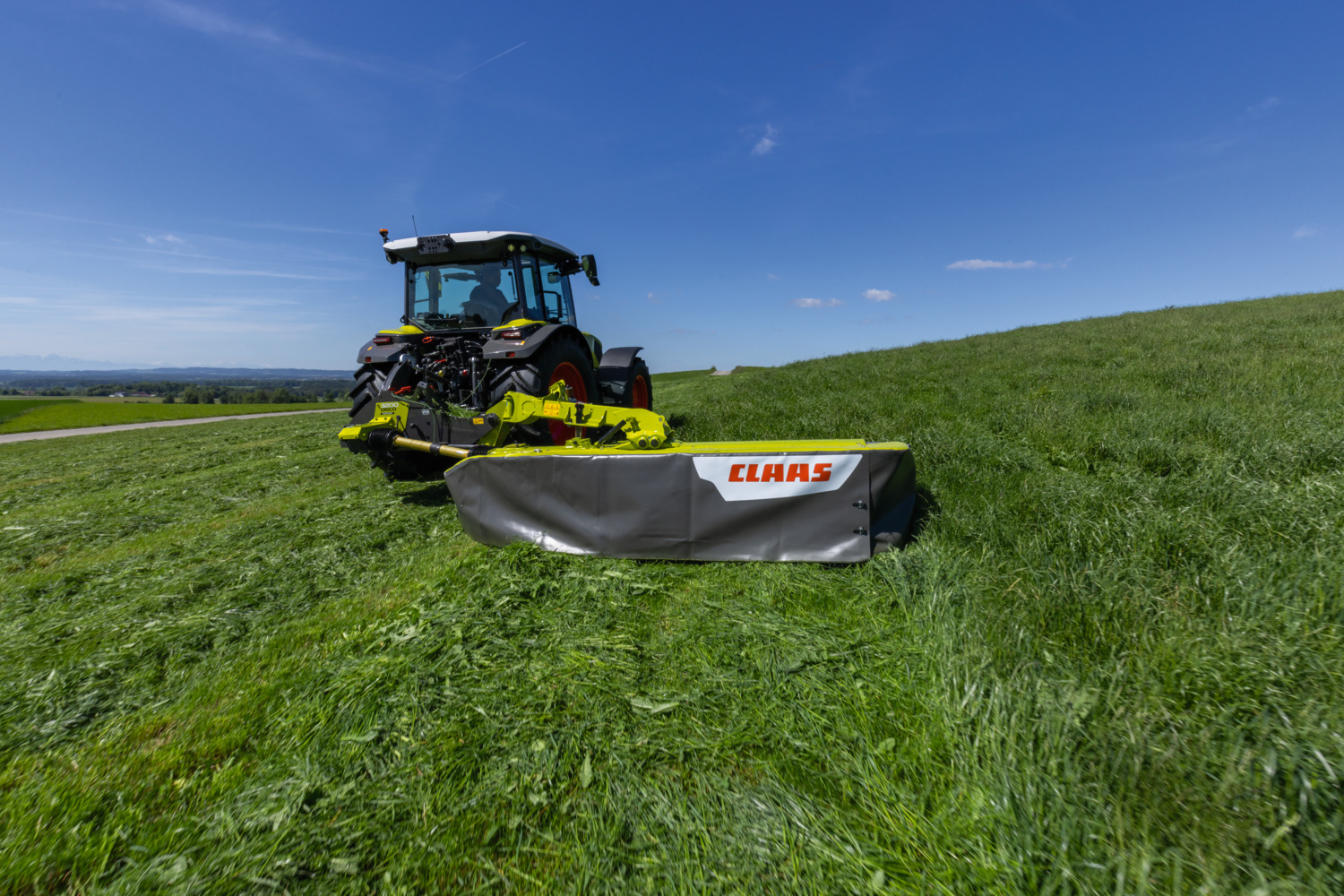

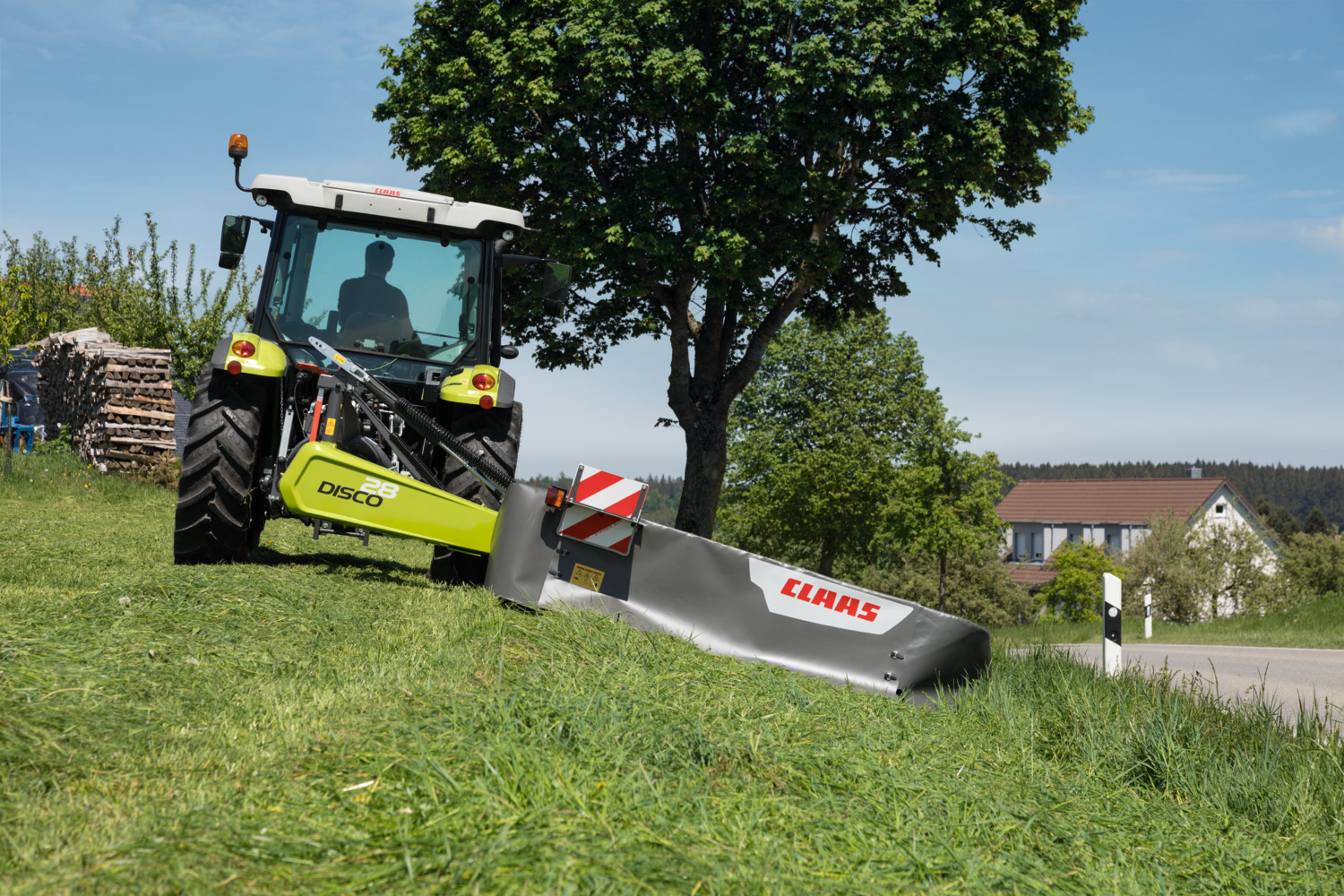

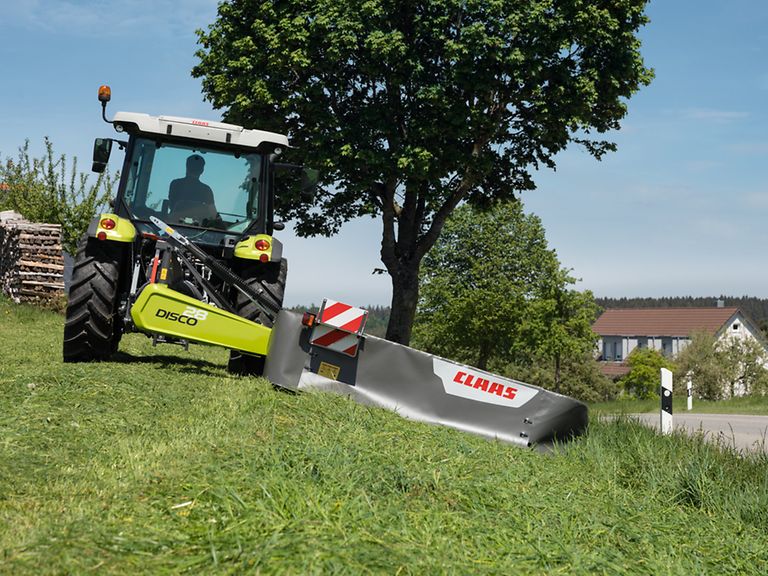

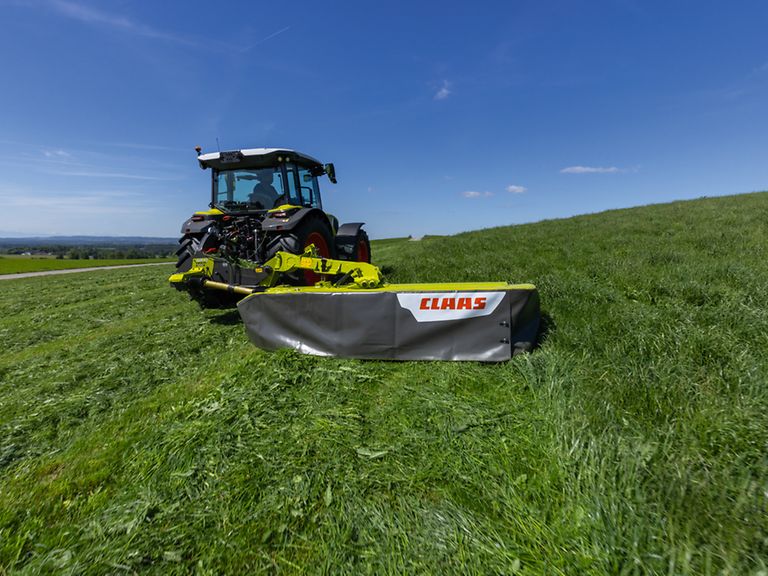

Rinnemaastot.

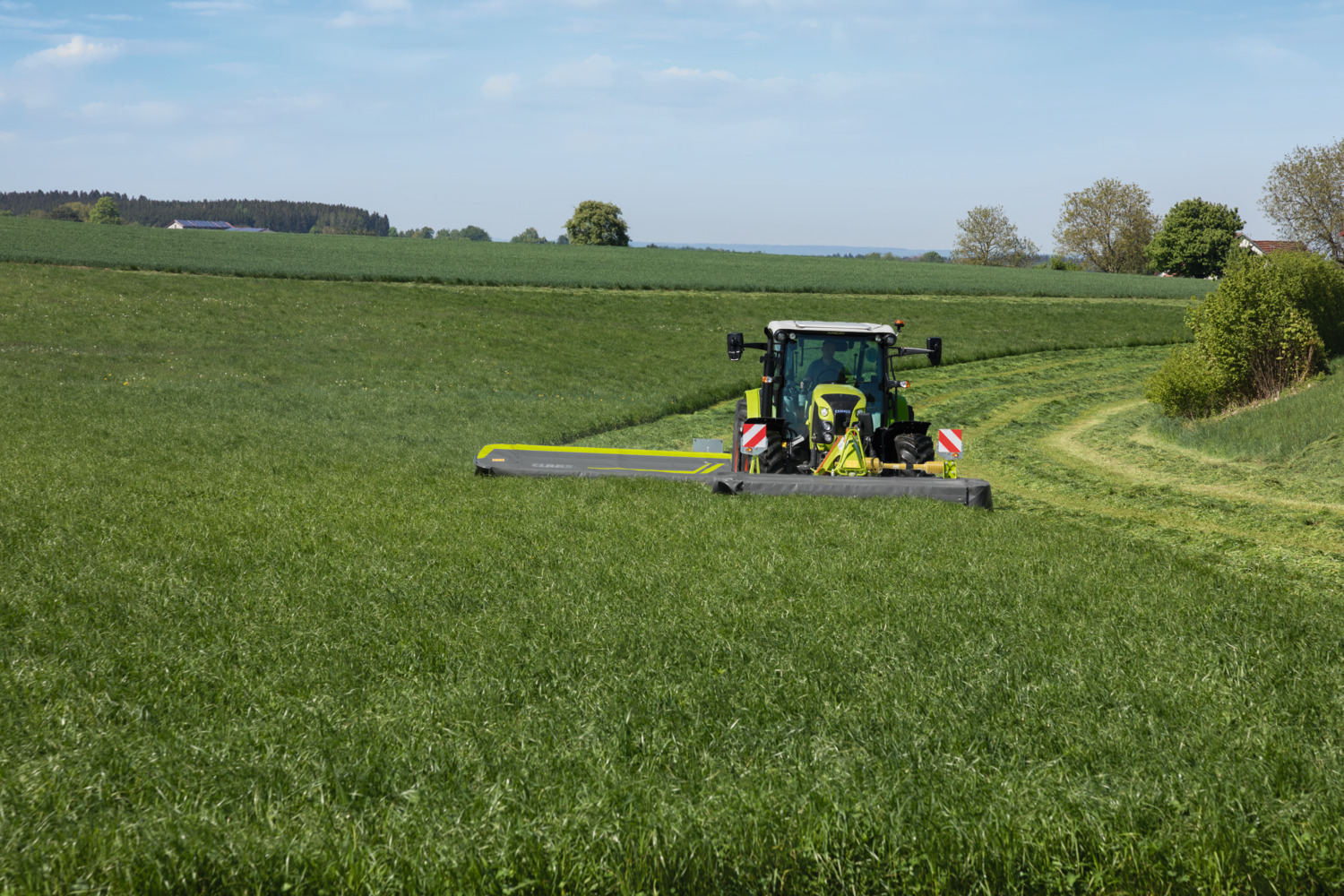

Rinnepelloilla ajo on huomioitu koneen rakenteessa matalan painopisteen myötä ja tietyt osat ovat erikoisvahvistettuja. DISCO 10-sarja soveltuu erinomaisesti tienreunojen ja ojanpenkkojen sekä jopa 45° yläkaltevuuksien niittoon.

Helppo käsiksi pääsy.

Molemmat suojapressun puolikkaat oovat helposti ylös käännettävissä. Tämä tarjoaa optimoidun käsiksi pääsyn huolto- ja puhdistuskohteisiin. Jos lautaspalkin päädyssä oleva suojapressu vaurioituu, voidaan tämän osan pressu vaihtaa erillisenä osana.
