Інноваційні функції JAGUAR компанії CLAAS: Подрібнювальний барабан V-FLEX, новий підбирач і аналіз ступеня подрібнення зерна CSPS на полі

Новітні кормозбиральні комбайни JAGUAR від CLAAS втілюють понад 50 років досвіду експлуатації та досвіду клієнтів із понад 46 000 машин, які зараз продаються по всьому світу. Спадок, який вимагає систематичного прогнозування, безкомпромісної орієнтації на клієнта та постійного технологічного прогресу. Щоб виконати наші зобов’язання, CLAAS розробив низку готових до виходу на ринок інновацій для JAGUAR серії 900, забезпечуючи ще ефективніше, економічніше та зручніше збирання кормів для наших клієнтів. Відгуки передсерійних клієнтів, які працювали в особливо складних умовах, підтверджують, що ці нові рішення забезпечують вражаючу додаткову цінність для клієнтів.

Подрібнювальний барабан V-FLEX для JAGUAR 900 забезпечує максимальну гнучкість, мінімальний знос
Повністю перероблений барабан V-FLEX знаменує собою нову віху в технології барабанів для подрібнення. Доступний як додаткова альтернатива подрібнювальному барабану V-MAX, він забезпечує неперевершену універсальність, коли йдеться про конфігурацію ножа. Разом із новими ножами V-FLEX барабан встановлює нові стандарти плавності ходу та терміну служби ножів. Крім того, барабан забезпечує високу продуктивність і покращує якість подрібнення.

Досі кормозбиральні комбайни CLAAS JAGUAR працювали з перевіреними подрібнювальними барабанами V-CLASSIC (JAGUAR 800) і V-MAX (JAGUAR 900/900 TERRA TRAC). З запуском V-FLEX доступний ще один  додатковий барабан для серії JAGUAR 900/900 TERRA TRAC. Нова конструкція з оптимізованим V-кутом і нові ножі V-FLEX дозволяють досягти вищої продуктивності цього подрібнювальго барабана, водночас знижуючи рівень шуму та забезпечуючи більш плавну роботу. Потік культур помітно стабільніший, особливо для січки довжиною понад 12 мм. Висока стабільність руху ножа та потрійне з’єднання болтами також дозволяє зменшити відстань між барабаном і лезом для досягнення ще кращої якості подріблення. Усі ці вдосконалення також забезпечують більшу ефективність: із подальшим зниженням споживання палива на тонну пропускної здатності.

Подрібнювальний барабан V-FLEX доступний у чотирьох версіях з 20, 24, 28 і 36 ножами та може бути оснащений повним, половинним або третинним набором ножів для збільшення довжини різання, або набором половинних ножів. Наприклад, барабан V-FLEX 36 забезпечує гнучку конфігурацію з 36 ножами в режимі роботи повного набору ножів, 12 ножами у режимі роботи третинного набору ножів, 18 ножами у режимі роботи половинного набору ножів або з новим варіантом із 36 половинними ножами, що забезпечує подвоєння довжини зрізу для оптимального потоку культури та виняткової якості подрібнення. Тому барабани V-FLEX з 20, 24, 28 і 36 ножами забезпечує унікальний універсальний діапазон довжини різу від 3,5 до максимум 53 мм. Усі подрібнювальні барабани можна використовувати для збирання кукурудзи в поєднанні з MCC CLASSIC і MCC MAX, а також з дробарками для кукурудзи MCC SHREADLAGE.

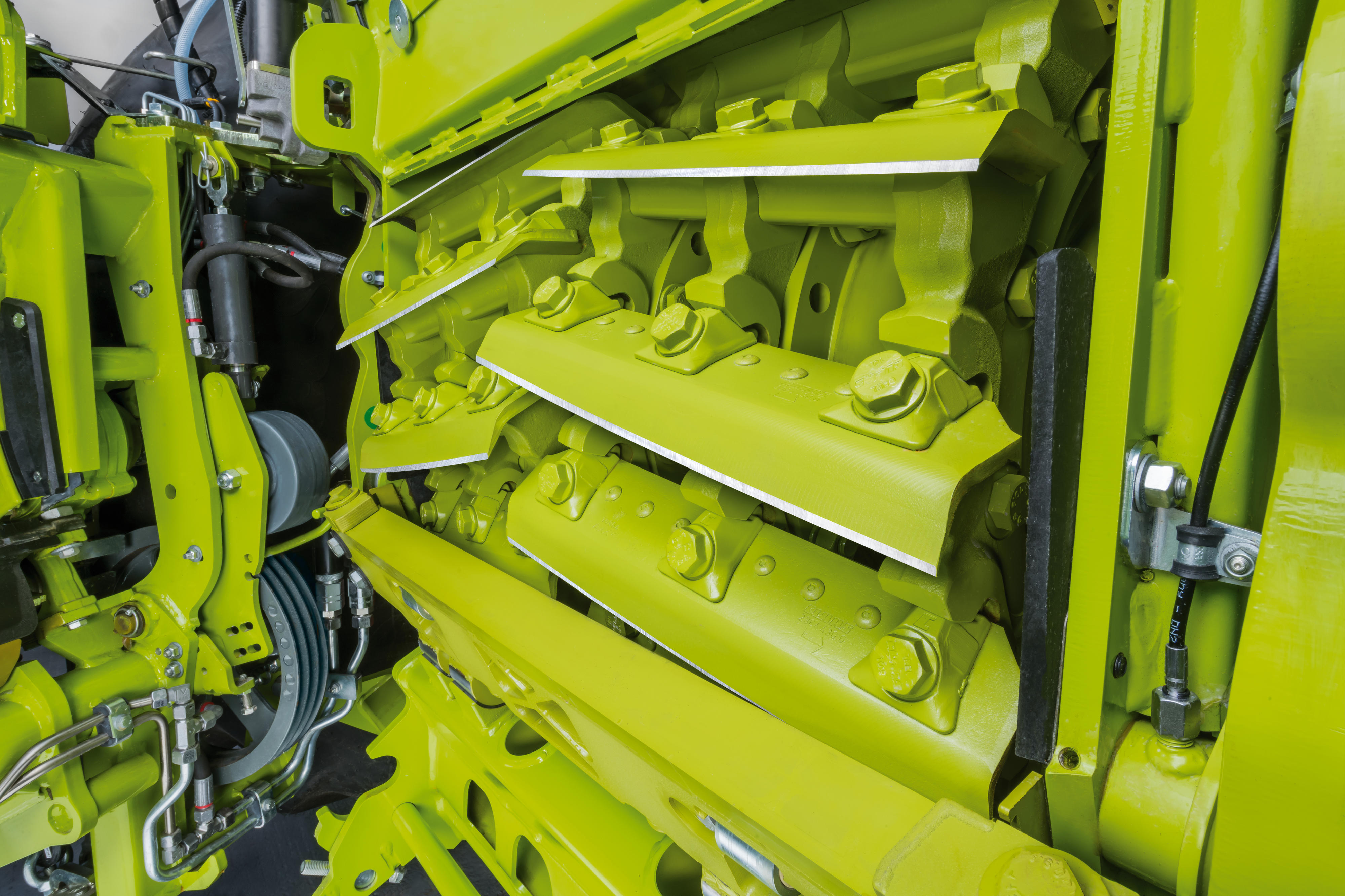

Нові ножі барабана V-FLEX: менше зношування для більших інтервалів експлуатації

Нещодавно розроблені та запатентовані ножі на подрібнювальному циліндрі V-FLEX розташовані під кутом 10 градусів до леза, що забезпечує виняткову точність і маневреність. Розширене покриття товщиною 23 мм проти зношування робить ножі надзвичайно міцними та зносостійкими для всіх звичайних кормових культур, які подрібнюються. Це значно подовжує термін служби ножів залежно від продуктивності, що додатково оптимізує витрати на технологічний процес у ланцюзі збирання кормів для фермерів і підрядників. «Завдяки своїм унікальним характеристикам ножі V-FLEX наразі є найміцнішими на ринку», - пояснює Штефан Лук (Stefan Look), менеджер із продукції самохідних кормозбиральних комбайнів CLAAS Self-Propelled Harvesting Machines, Харзевінкель. «Це означає, що наші клієнти витрачають більше часу на збирання корму, оскільки їм не потрібно так часто заточувати ножі. Час налаштування скорочено, довший термін служби ножів та зменшено споживання палива - покращують продуктивність і ефективність не тільки наших кормозбиральних комбайнів JAGUAR, але й усього ланцюга збирання».

Прикріплені лопаті прискорювача забезпечують рівномірне збирання культури. Ножі V-FLEX для трави та кукурудзи кріпляться до високостійкої основи трьома болтами та відповідними затискачами (напівножі: по два болти та затискачі на один ніж). Попередньо визначене положення ножів на подрібнювальному барабані забезпечує швидку зміну ножів, оскільки немає необхідності вирівнювати стрижень з лезом.

Компанія CLAAS переналаштувала процес заточування ножів, щоб зробити його ще зручнішим. На додаток до опцій контролю «заточування ножа» та «регулювання окремого ріжучого стрижня», оператори тепер можуть вибрати ще зручніший: комбіноване заточування ножа та регулювання стрижня для різання можна виконати лише за одну хвилину для попередньо визначених циклів заточування - одним дотиком пальця в CEBIS. Також було оптимізовано налаштування зсувного стрижня для різання на основі датчика. Відображення статусу, що показує час процесу, опис стану та візуалізований процес, тепер доступний у CEBIS для всіх послідовностей. Це дозволяє операторам краще оцінювати час простою та оптимально використовувати час очікування. Як і раніше, інтервал заточування можна попередньо запрограмувати відповідно до часу або продуктивності на основі показань пропускної здатності QUANTIMETER.

CLAAS Corncracker: більше можливості швидкості та більше місця

Протягом багатьох років концепція CLAAS MULTI CROP CRACKER (MCC), що складається з MCC CLASSIC, MCC MAX і MCC SHREDLAGE, пропонує найширший вибір варіантів установок для кукурудз, а саме високоефективної обробки зерна, листя та стебел від короткого до довгого різання та SHREDLAGE®. Для більш інтенсивної обробки зерна диференціальну швидкість було збільшено з 30 до 40 відсотків у MCC CLASSIC з зубчастим профілем і MCC MAX з унікальними кільцевими сегментами з ефектом різання та зрізання. Крім того, MCC CLASSIC при виборі опції доступний із зубчастим профілем 190 для дуже дрібних зерен, таких як сорго.

Тепер відсік для технічного обслуговування має більше місця для встановлення та вилучення кукурудзяного подрібненого зерна, що полегшує заміну роликів. Менше простоїв під час кампаній показує більше часу для збору врожаю.

Визначення інтенсивності обробки на полі: CSPS аналіз за допомогою смартфона та CLAAS Connect.

Значення CSPS (ступінь обробки кукурудзяного силосу) є важливим показником продуктивності обробки зерна. Раніше це можна було визначити лише в лабораторії. Тепер CLAAS вперше може запропонувати рішення для фермерів і підрядників у вигляді програми в CLAAS connect, яка розраховує CSPS за лічені хвилини в полі під час збирання врожаю.

Для підрахунку ступеню відбирають 1 літр зразку подрібненого матеріалу та ділять його щонайменше на п’ять окремих зразків на блакитному пластиковому лотку розміром A4, який надається з набором для тестування. Потім зразки фотографуються за допомогою смартфона та передаються на сервер для аналізу. Результати надсилаються назад на смартфон через кілька хвилин, що дозволяє регулювати налаштування машини для кукурудзи під час збирання врожаю. Це дає змогу постійно підтримувати бажану або необхідну якість обробки і особливо корисно для підрядників, які мають відповідати вимогам замовника.

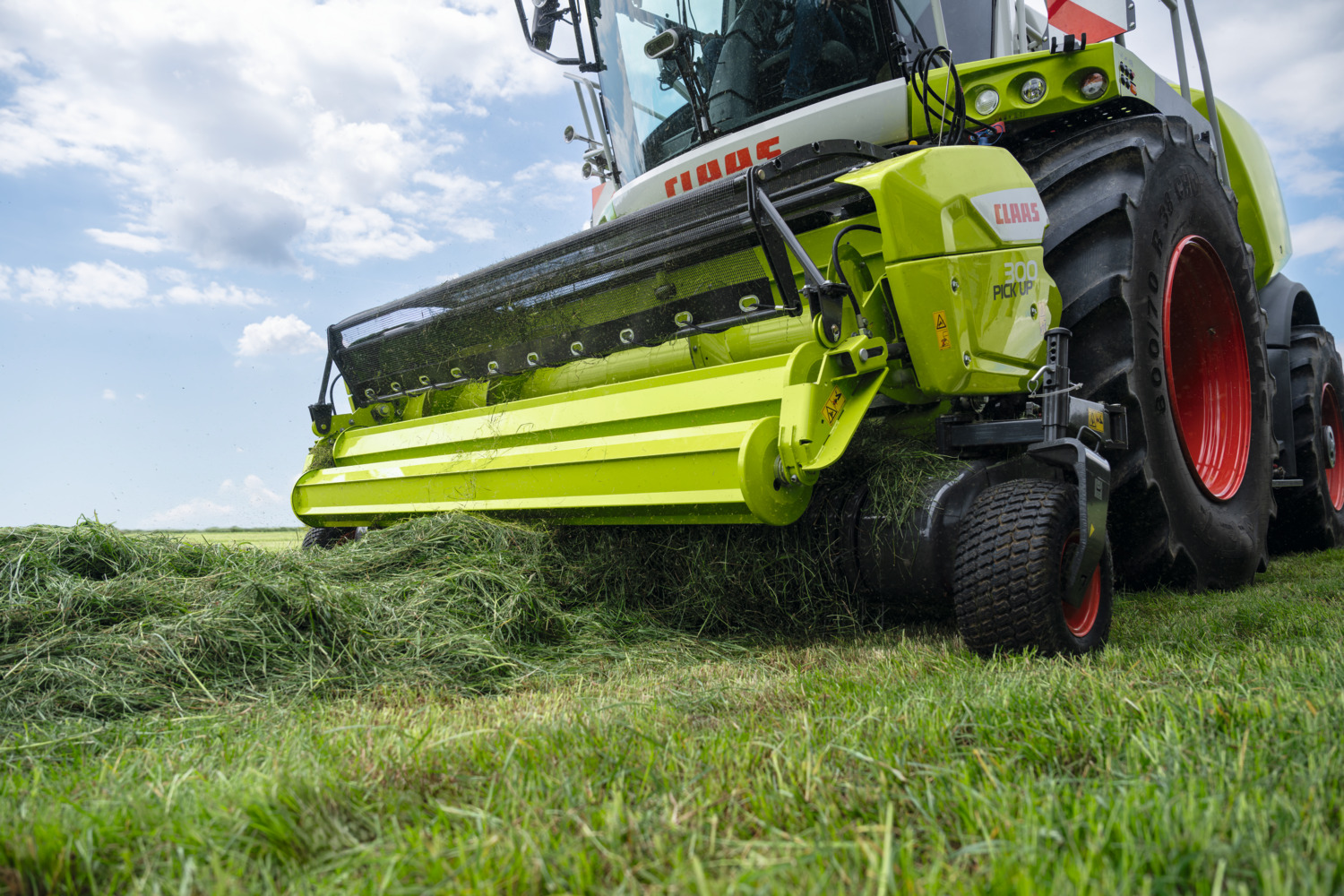

PICK UP 300: оптимізований потік врожаю та менше втрат

Що стосується PICK UP 300, форму шнека було оптимізовано посередині та оснащено чотирма зміщеними лопатями. Це забезпечує ще більш рівномірний потік врожаю, що, у свою чергу, позитивно впливає на пропускну здатність. З легкістю можливо замінити пласку або зубчасту кришку або захисні пластини на лопатях.

Розширена пилозахисна решітка тепер покриває всю робочу ширину підбирача PICK UP. Це зменшує забруднення у впускних корупсах  і корпусах барабанів та на лобовому склі, а також ефективно вловлює фрагменти врожаю та листя люцерни, що дозволяє уникнути втрат врожаю. Проте екран з широкою сіткою все ще забезпечує чіткий огляд потоку врожаю з кабіни. Крім того, цільну сітку для збирання пилу можна легко відкрити для виконання робіт з технічного обслуговування.

Огляд інших нових функцій:

• Нова задня вісь Carraro з вантажопідйомністю 9 тонн та дисками з 10 отворами у виконанні POWER TRAC дозволяє вмикати повний привід під навантаженням. Крім того, для розширення шляху доступні колісні проставки 460 мм для стандартної осі та 620 мм для повнопривідної осі POWER TRAC.

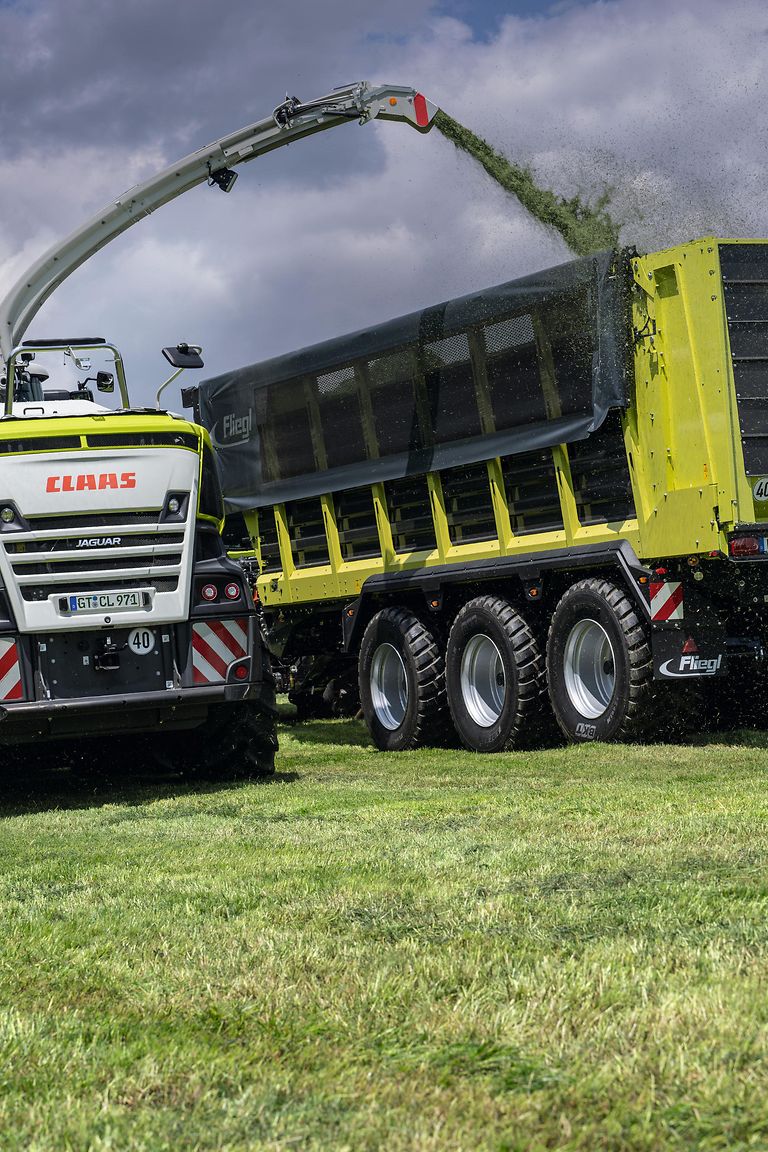

• Двічі клацнувши кнопку на важелі керування CMOTION, оператор може активувати функцію «автоматичного перемикання причепа» для системи автоматичного наповнення причепа AUTO FILL. Потім розвантажувальний клапан направляє потік врожаю в задане положення з максимальною швидкістю, щоб забезпечити мінімальні втрати та максимальний комфорт як для операторів кормозбиральних комбайнів, так і для водіїв причепів.

Короткий огляд ключових нових функцій:

• Новий подрібнювальний барабан V-FLEX для JAGUAR 900 / JAGUAR 900 TERRA TRAC як додаткова альтернатива V-MAX для гаратнії ще більшої універсальності.
• Ножі V-FLEX: 23-міліметрове покриття проти зношення для виняткового терміну служби та нова геометрія з кутом різу 10 градусів для точного зрізу всіх культур. Значно знижений рівень шуму та покращена якості подрібнення.
• Оптимізоване керування процесом для заточування ножів і регулювання стрижнів для зрізу - тепер доступні як комбінована опція для ще меншого простою.
• Встановлений на заводі диференціал швидкості до 40 відсотків для кукурудзяних дробилок MCC CLASSIC і MCC MAX і нового MCC CLASSIC з тонким пилкоподібним профілем для використання на дрібнонасіннєвих культурах, таких як сорго.
• Більший відсік обслуговування для швидшої та зручнішої заміни модуля машини для кукурудзи.
• Визначення аналізу CSPS на основі додатка в новому CLAAS connect: вираховуйте оцінку переробки кукурудзяного силосу за лічені хвилини під час збирання врожаю - цифровий інструмент для оптимізації налаштувань машини для кукурудзи
• Підбирач PICK UP: новий всмоктувальний шнек із чотирма лопатями забезпечує рівномірний потік врожаю зі зниженими піками крутного моменту та вищою пропускною здатністю
• Нова задня вісь Carraro з повним приводом під навантаженням і можливістю подовження ходу на 460 або 620 мм.
• Нова функція «автоматичного перемикання причепа» подвійним натисканням кнопки на важелі керування CMOTION: економить час перемикання причепа, що мінімізує втрати при передачі та значно зменшує робоче навантаження оператора
