Äkta flexibilitet.

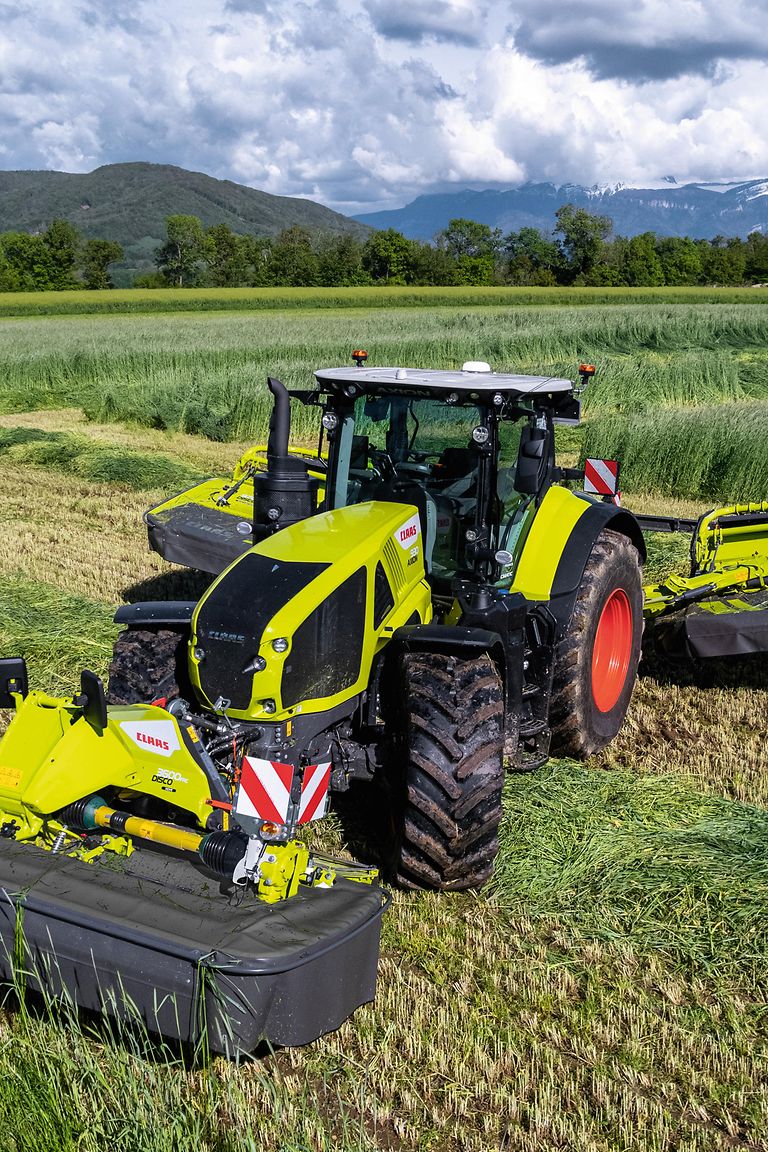

Frontmonterad slåttermaskin DISCO

Eftersom den frontmonterade slåttermaskinen DISCO har tagits fram med maximal flexibilitet och tillförlitlighet i åtanke, kan den anpassa sig efter alla situationer.

Rätt DISCO för alla krav, arbetsbredder och traktorer.

MAX CUT för högsta snittkvalitet.
Maximal flexibilitet.Finns utan crimper, med fingercrimper eller med valscrimper.
Optimal markföljning. Upphängning för bogserade redskap och marknära vridpunkt.
Fällning och transport. Kompakt och smidig i fält – Säker vid vägtransport.

Tekniken bakom slåttermaskinen DISCO.

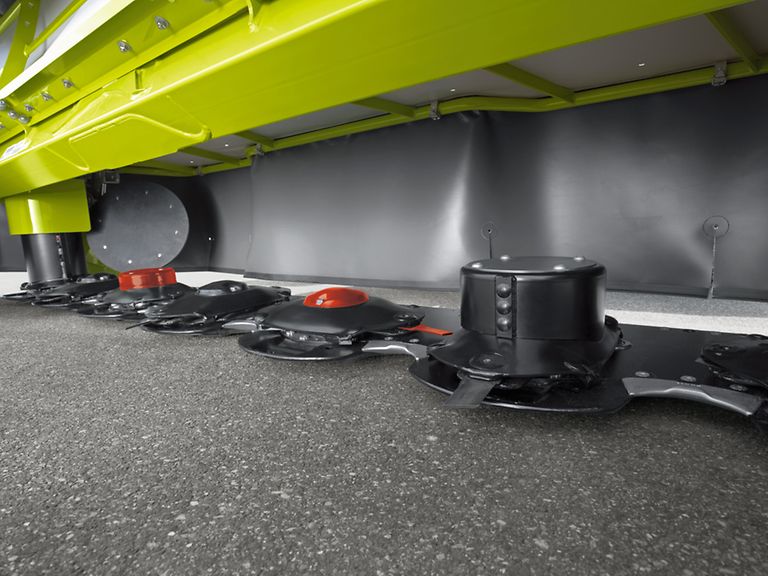

MAX CUT.

Slåtterbalkenss underdel är vågformad, så att de slitstarka knivtallrikarna därför kunnat placeras långt fram.
Optimal tunneleffekt som förstärks av släpskor med spoilereffekt
Innovativt skruvförband för maximal böj- och formstabilitet
Permanentsmord, underhållsfri slåtterbalk för maximal livslängd
SAFETY LINK säkerhetsmodul, skyddar drivlinan vid ev. påkörning
Extrahärdade smidda mellanstycken för rent snitt
Anpassade serviceöppningar för högsta stabilitet

Avlastning.

Alla fält är olika. Med ACTIVE FLOAT kan du snabbt och enkelt justera efter olika förhållanden. Via en enkelverkande hydraulventil regleras slåttermaskinens tryck mot marken – under körning. En manometer som tydligt syns från förarhytten visar det inställda värdet.

Reducerat PTO-varvtal.

Alla tallriksslåttermaskiner i serien DISCO kan också köras med ett reducerat PTO-varvtal på 850 rpm, beroende på användningsförhållandena. Tack vare detta ”inbyggda ekonomi- kraftuttag” minskar bränsleförbrukningen avsevärt.”I genomsnitt kan man spara upp till 22 % bränsle på grund av det minskade PTO-varvtalet. När du använder en DISCO 9200 C AUTO SWATHER motsvarar detta cirka 1,16 liter per hektar och därmed cirka 7 liter per timme.” En student från Fachhochschule i Kiel kom fram till denna slutsats i 32 fältförsök.

Fingercrimper.

Fingercrimper med V-formade fingrar, monterade i spiralform, är perfekta för grässkörd. Crimpereffekten ställs in med crimperhuven. Fingrarnas elastiska infästning ger efter om främmande föremål t.ex. stenar kommer in i crimpern. Detta minimerar reparationskostnader. Det skördade materialet kan fördelas över hela arbetsbredden med bredspridaren (tillval) eller läggas i en sträng med ställbara strängplåtar (tillval).

Valscrimper med valsar av polyuretan.

Bladrika grödor som lusern kräver skonsam bearbetning. De känsliga, näringsrika bladen ska tas tillvara. Här kommer slåttermaskinen DISCO med valscrimper till sin rätt. Materialet i valsarna är slitstarkt polyuretan. V-profilen gör att valsarna griper in i varandra och krossar de hårda stjälkarna men skonar bladen. Bearbetningsgraden kan ställas in steglöst med en fjäderbelastad mekanism som samtidigt skyddar valsarna mot främmande föremål.

Dubbel valsdrivning via en specialutvecklad kuggväxel finns som tillval – för maximal kapacitet vid bearbetning av grödor med stor materialvolym. För strängformning finns ställbara strängplåtar.

Valscrimper med stålvalsar.

Valscrimper av stål (tillval) är en effektiv lösning för tillförlitlig bearbetning, även av kraftiga grödor som exempelvis sorghum.

Specialutformad valsprofil med avsmalnande kant säkerställer hög bearbetningsgrad ä ven av tunga och våta material.

Stålvalsarna imponerar med lågt slitage och hög kapacitet tack vare den dubbla valsdrivningen.

Modellerna.

Genomtänkt kinematik för bästa markföljning.

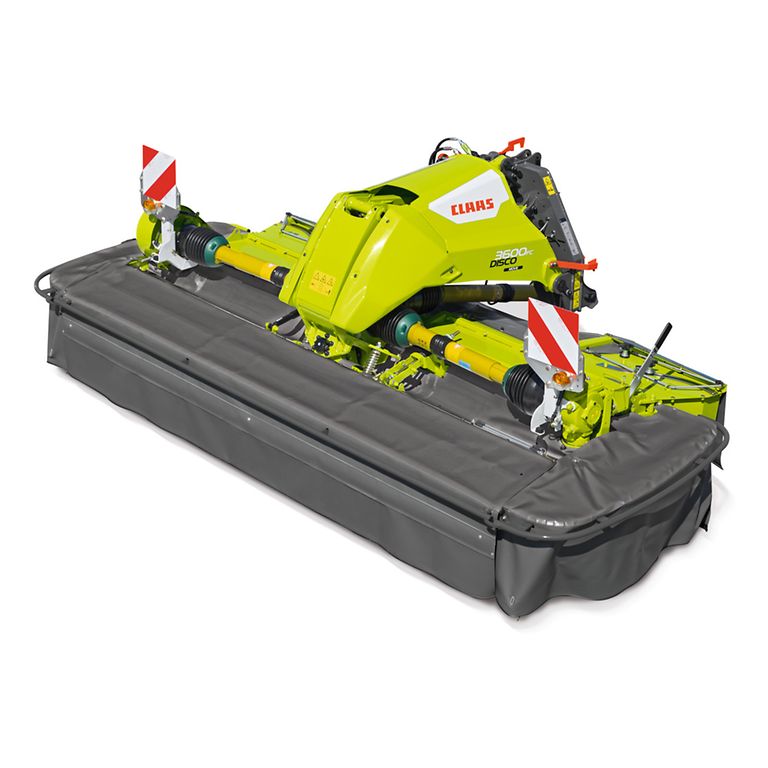

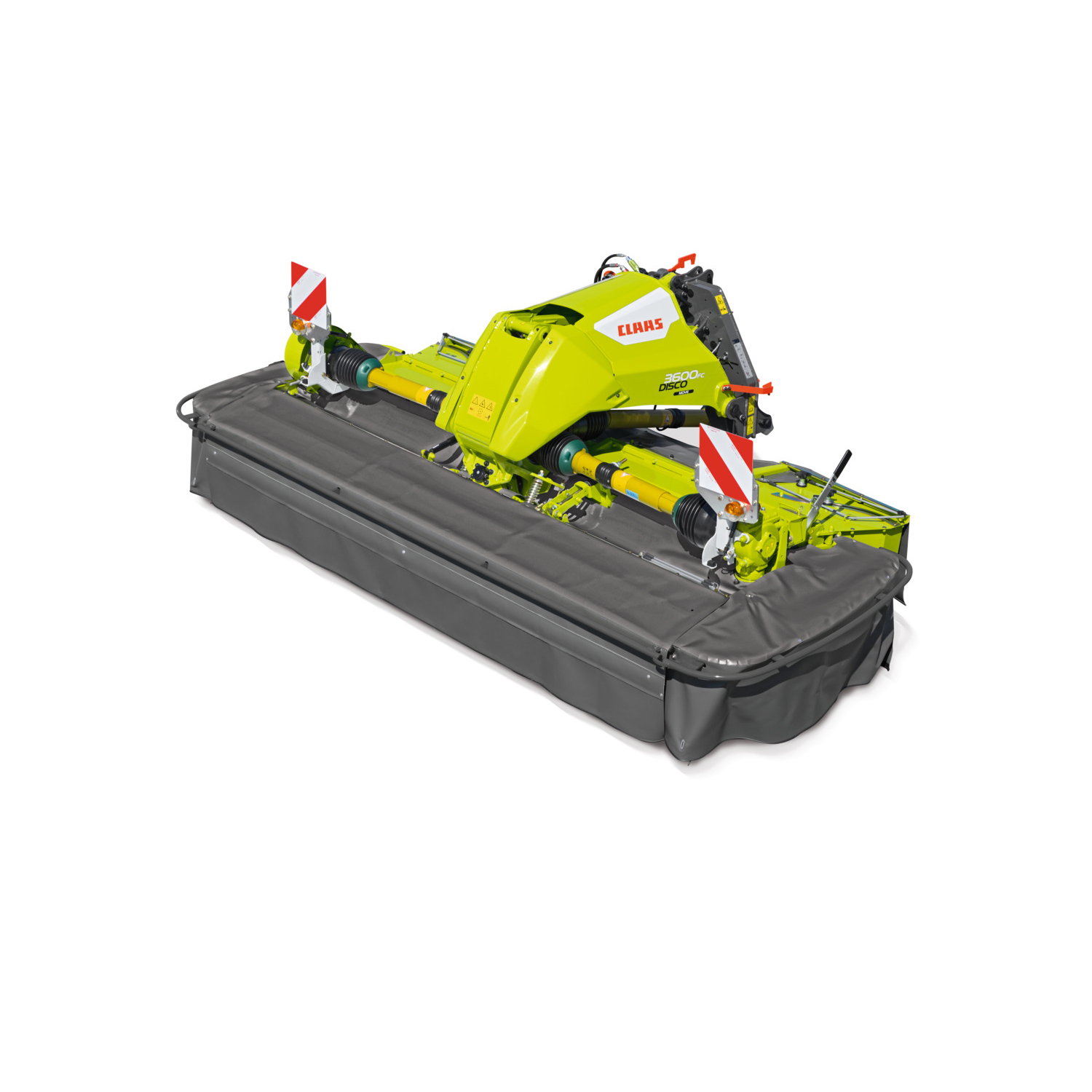

DISCO MOVE.

DISCO MOVE följer marken både horisontellt och vertikalt helt oberoende av traktorlyften. Slåtterbalkens vridpunkt är lågt placerad för bästa anpassning till mindre ojämnheter i marken. MOVE kinematik för perfekt anpassning till större ojämnheter och unik rörelsefrihet på 1000 mm. ACTIVE FLOAT hydropneumatisk avlastning i tillkopplingsramen, inställbar under körning, är standard.

Till- och frånkoppling.

Det behövs inga extra parkeringsstöd.Kompakt konstruktion för fri sikt framåt.

Bekväm att hantera.

Tydliga markeringar på den frontmonterade slåttermaskinen underlättar vid lyftarmarnas tillkoppling. KENNFIXX^®-uttag gör det lättare att ansluta och koppla bort hydraulslangarna tack vare deras unika färger och symboler. Manometer och hydraulslangar kan monteras på den sida som kunden önskar för att passa bäst.

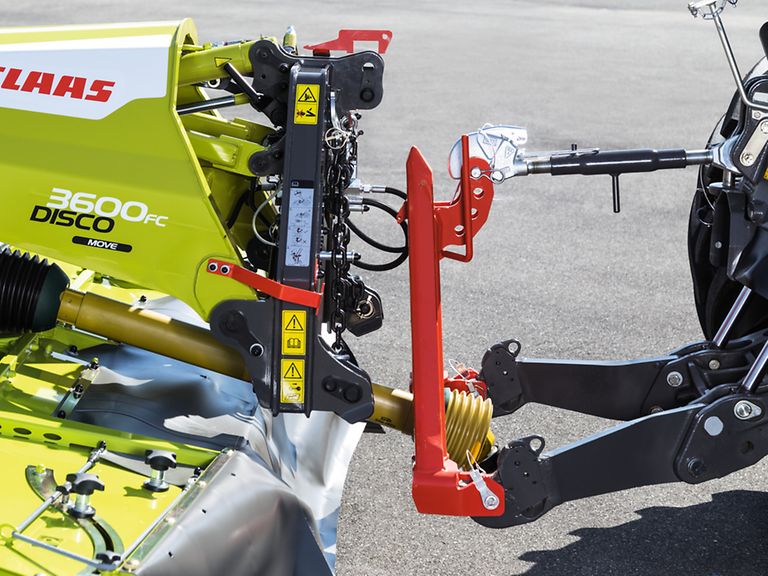

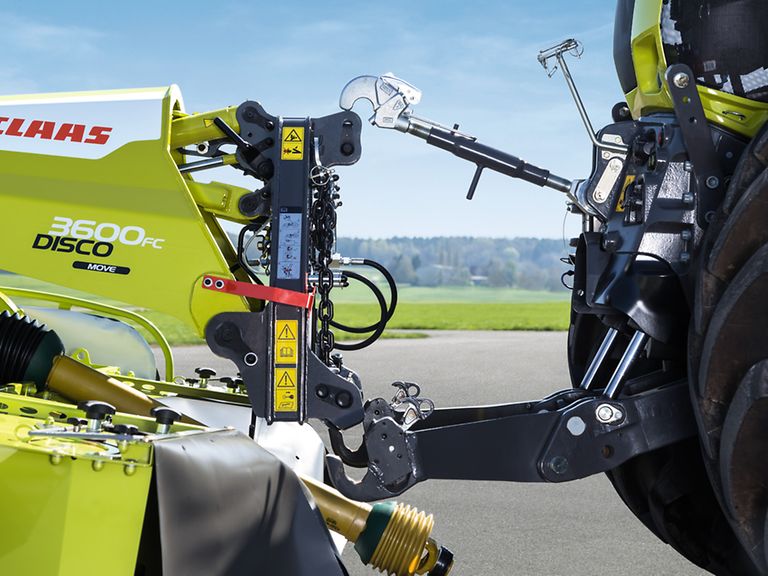

Multifunktionell tillkopplingsram.

Unik snabbkoppling för snabb och enkel tillkoppling, antingen direkt i traktorns frontlyft eller med A-ram.

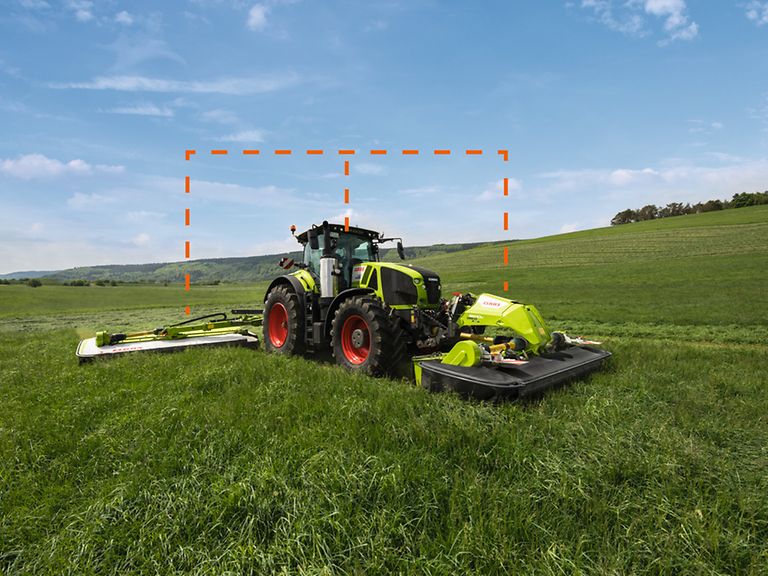

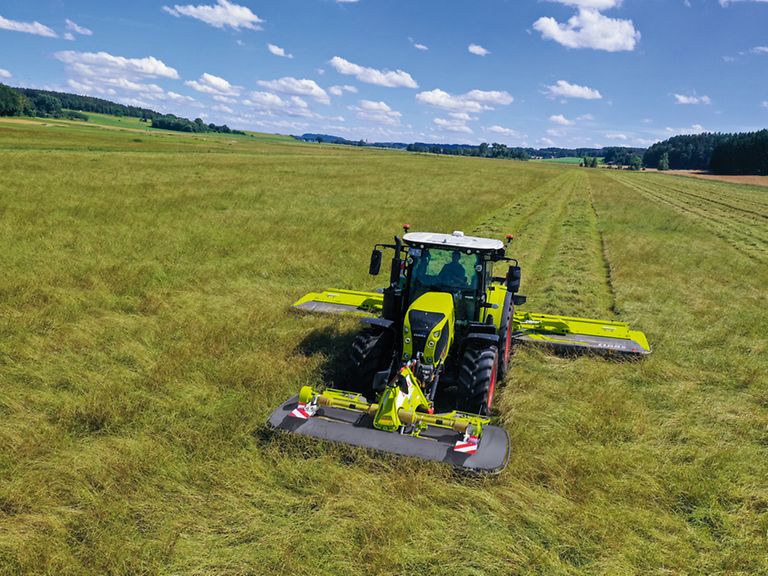

Styrning av front- och bakmonterade  slåtterenheter samtidigt

DISCO MOVE passar utmärkt i en DISCO slåtterkombination för stora arealer. Samtidig hydraulmanövrering av hela kombinationen förenklar förarens arbete.

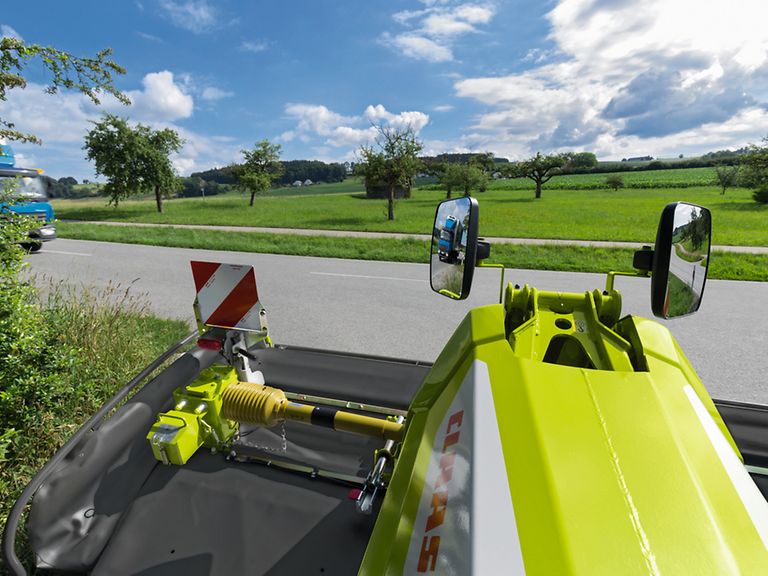

Perfekt överblick.

Dubbla speglar på slåttermaskinen för trafiksäkerhet i korsningar med skymd sikt (tillval).

Rätt beslut.

PROFIL frontmonterade slåttermaskiner.

PROFIL frontmonterade slåttermaskiner är oslagbara.  I slåtterkombinationer skapar de ett "dreamteam" och även om man kör med enbart frontmonterad, fås ett utmärkt resultat. Patenterad PROFIL kinematik ger tredimensionell markföljning, i alla lägen.

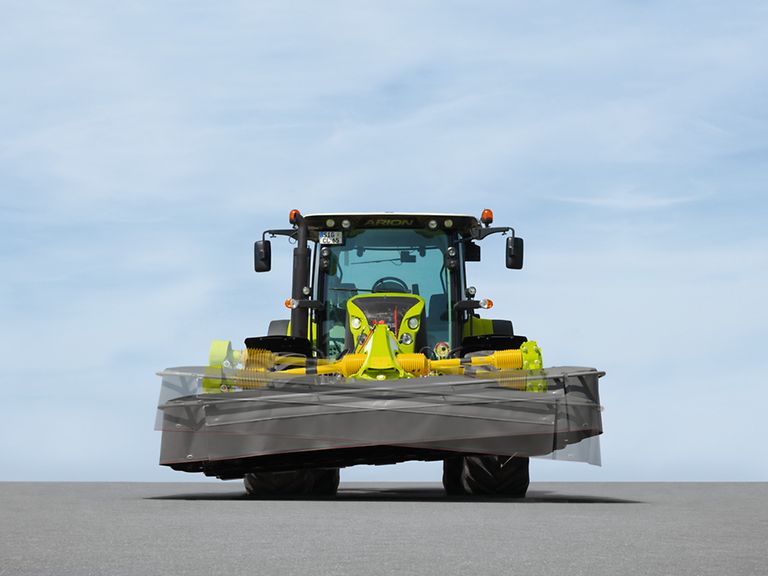

Tredimensionell markföljning.

PROFIL kinematik ger tredimensionell markföljning oavsett traktorns rörelser.

Den frontmonterade slåttermaskinens pendelupphängning ger perfekt markföljning i sidled.

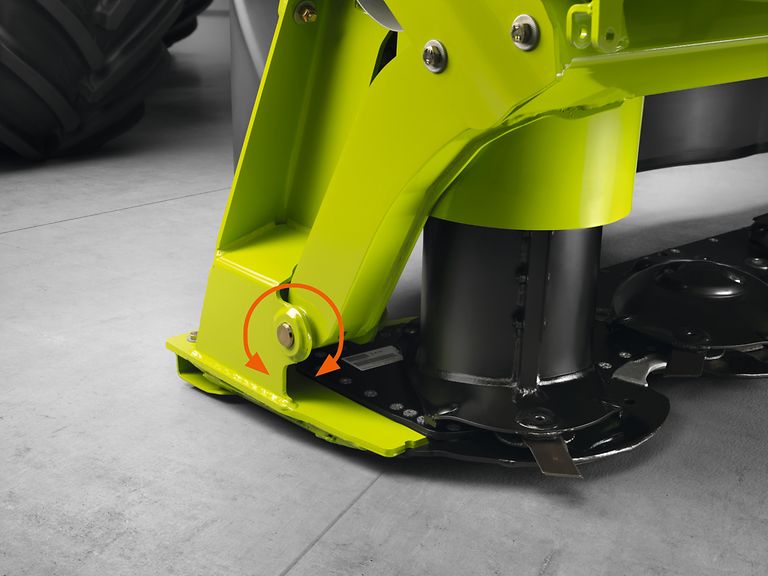

Marknära vridpunkt.

Slåttermaskinens pendelupphängning ger perfekt anpassning till marken i sidled. Markföljning i längsled säkerställes av den lågt placerade vridpunkten, vilket skyddar gräsvallen och medger högre körhastighet. Allt sammantaget ger högsta slåtterkvalitet.

Underhåll och rengöring.

Skyddsdukarna kan enkelt fällas helt undan och uppåt.  Detta ger utmärkt åtkomst till slåtterbalken och alla servicepunkter vilket underlättar, t ex vid knivbyte.

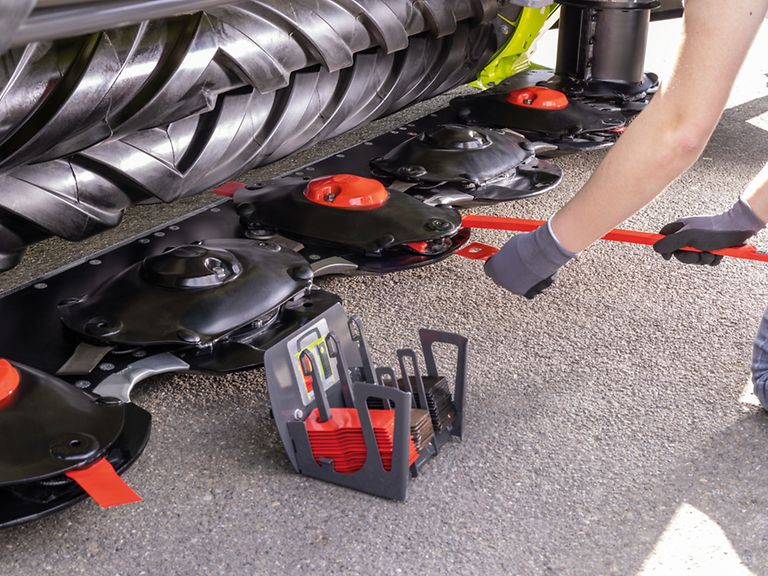

Varje frontmonterad slåttermaskin DISCO har en inbyggd knivlåda med reservknivar. PTO axlarna har ett smörjintervall på 250 timmar – detta minskar underhållsbehovet ytterligare.

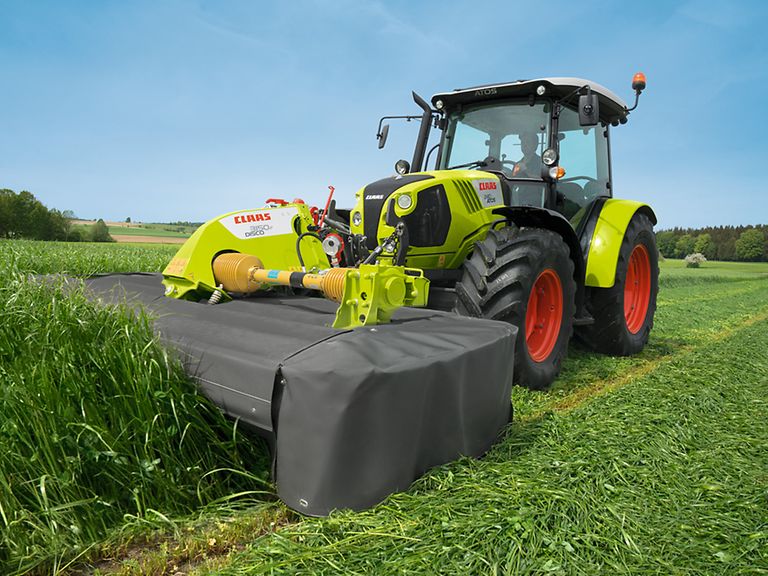

Kompakt och kraftfull.

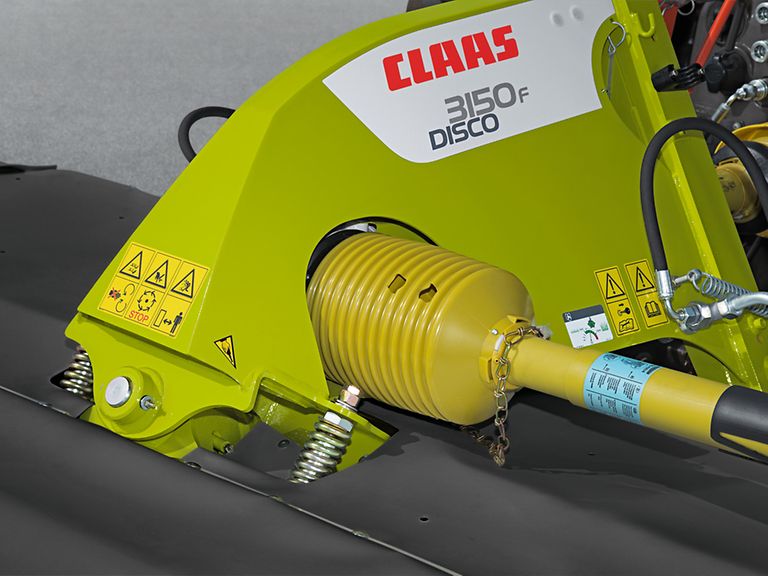

Tallriksslåttermaskin DISCO 3150 F.

DISCO 3150 F har nu också MAX CUT teknik. Tunneleffekten säkerställer rent foder med minimal askhalt – avgörande för foderproduktion med toppkvalitet. Strängskiva och halvtrumma är standard för att grödan ska läggas i en ren och jämn sträng.

För DISCO 3150 F kan man välja antingen justerbar fjäderavlastning eller ACTIVE FLOAT.

Smart pendelrörelse i sidled

Lågt placerad vridpunkt med smart lutning ger perfekt markföljning. Detta ger ett rent skördematerial och skonar gräsvallen.

Robust konstruktion.

DISCO 3150 F erbjuder typisk CLAAS kvalitet. Alla komponenter har samma specifikation på kvalitet och materialstyrka som PROFIL serien.

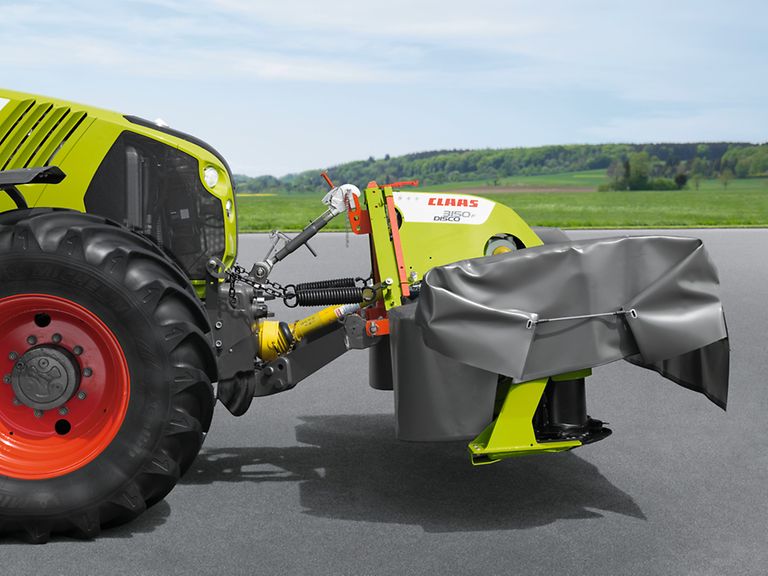

Kompakt och nära traktorn.

Den djupt liggande vridpunkten gör att DISCO PROFIL följer marken istället för traktorn.
Kompakt trepunktsupphängning nära traktorn innebär idealisk markföljning och perfekt snittkvalitet.

DISCO 3150 F är speciellt utformad för att även passa på mindre traktorer.

Tekniska data

Modell	Arbetsbredd (m)	Antal knivtallrikar per enhet	Hydropneumatisk balkavlastning	Crimper
3600 FRC MOVE	3,40	8	Ja	Valskross
3600 FC MOVE	3,40	8	Ja	Fingercrimper
3600 F MOVE	3,40	8	Ja	Utan crimper
3200 FRC MOVE	3	7	Ja	Valskross
3200 FC MOVE	3	7	Ja	Fingercrimper
3200 F MOVE	3	7	Ja	Utan crimper
3600 FRC PROFIL	3,40	8	Tillval	Valskross
3600 FC PROFIL	3,40	8	Tillval	Fingercrimper
3600 F PROFIL	3,40	8	Tillval	Utan crimper
3200 FRC	3	7	Tillval	Valskross
3200 FC PROFIL	3	7	Tillval	Fingercrimper
3200 F PROFIL	3	7	Tillval	Utan crimper
3150 F	3	7	Tillval	Utan crimper
