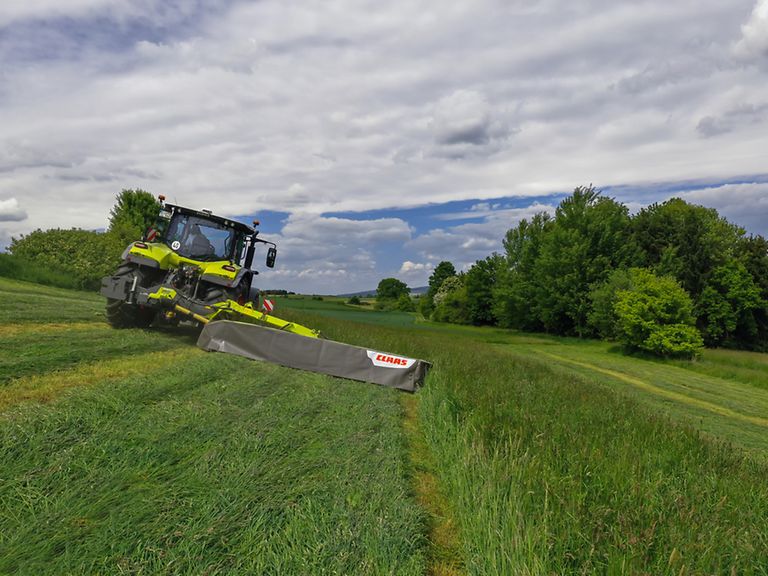

Bakmonterade slåttermaskiner DISCO

DISCO burna slåttermaskiner med MAX CUT slåtterbalk har högsta kapacitet och är mycket driftsäkra, oavsett förhållanden.

Rätt DISCO för alla krav, arbetsbredder och traktorer.

  • MAX CUT för alla.Även de minsta modellerna har försetts med CLAAS avancerade teknik.
  • Med crimper.Effektiv användning av tiden för bästa foder.
  • Utan crimper.Enkelt och tillförlitligt vid transport.

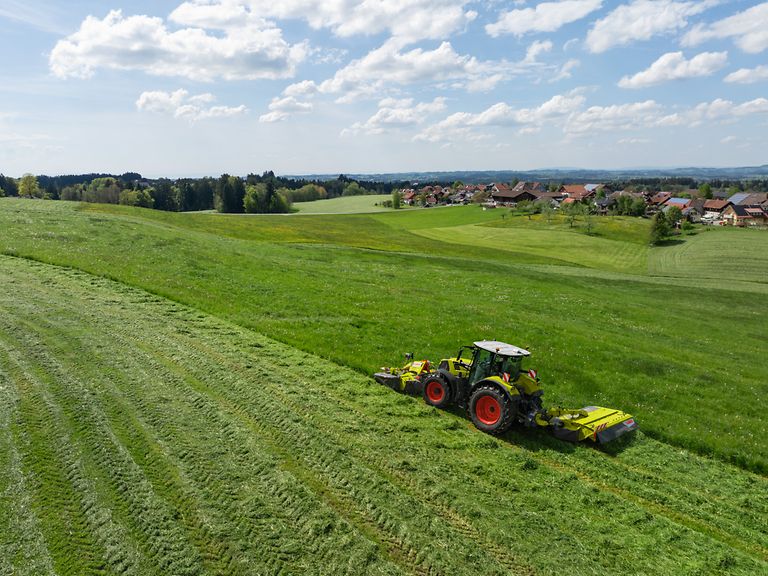

  • Nära traktorn.Kort upphängning alldeles intill.

Tekniken bakom slåttermaskinen DISCO.

MAX CUT.

MAX CUT.

  1. Slåtterbalkens underdel är vågformad, så att knivtallrikarna därför kunnat placeras långt fram
  2. Optimal tunneleffekt som förstärks av släpskor med spoilereffekt
  3. Innovativt skruvförband för maximal böj- och formstabilitet
  4. Permanentsmord, underhållsfri slåtterbalk för maximal livslängd
  5. SAFETY LINK säkerhetsmodul, skyddar drivlinan vid ev. påkörning
  6. Extrahärdade smidda mellanstycken för rent snitt
  7. Anpassade serviceöppningar för högsta stabilitet

Avlastning.

Avlastning.

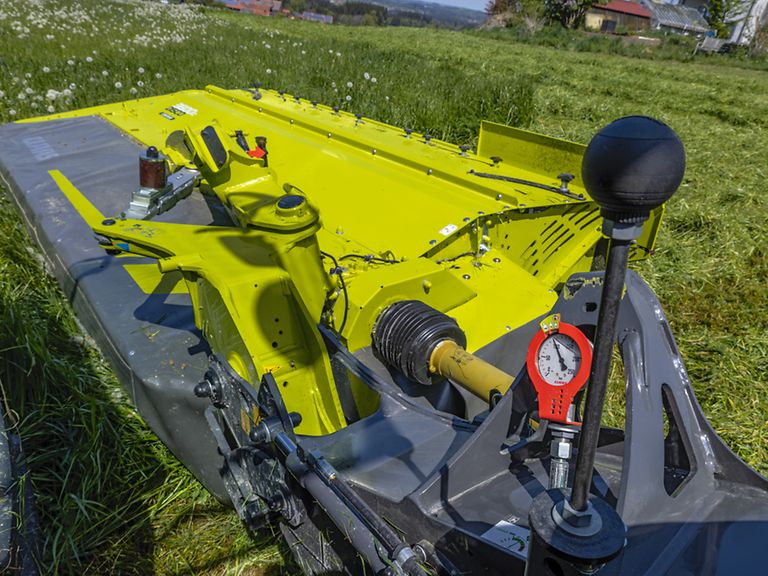

Alla fält är olika. Med ACTIVE FLOAT kan du snabbt och enkelt justera efter olika förhållanden. Via en enkelverkande hydraulventil regleras slåttermaskinens tryck mot marken – under körning. En manometer som tydligt syns från förarhytten visar det inställda värdet.

Reducerat PTO-varvtal.

Reducerat PTO-varvtal.

Alla tallriksslåttermaskiner i serien DISCO kan också köras med ett reducerat PTO-varvtal på 850 rpm, beroende på användningsförhållandena. Tack vare detta ”inbyggda ekonomi-kraftuttag” minskar bränsleförbrukningen avsevärt.”I genomsnitt kan man spara upp till 22 % bränsle tack vare det minskade PTO-varvtalet. När du använder en DISCO 9200 C AUTO SWATHER motsvarar detta cirka 1,16 liter per hektar och därmed cirka 7 liter per timme.” En student från Fachhochschule i Kiel kom fram till denna slutsats i 32 fältförsök.

Fingercrimper.

Fingercrimper.

Fingercrimper med V-formade fingrar, monterade i spiralform, är perfekta för grässkörd. Crimpereffekten ställs in med crimperhuven. Fingrarnas elastiska infästning ger efter om främmande föremål t.ex. stenar kommer in i crimpern. Detta minimerar reparationskostnader. Det skördade materialet kan fördelas över hela arbetsbredden med bredspridaren (tillval) eller läggas i en sträng med ställbara strängplåtar (tillval).

Valscrimper med valsar av polyuretan

Valscrimper med valsar av polyuretan

Bladrika grödor som lusern kräver skonsam bearbetning. De känsliga, näringsrika bladen ska tas tillvara. DISCO slåttermaskiner med valscrimper – den perfekta lösningen för ett högt fodervärde. Materialet i valsarna är slitstarkt polyuretan. V-profilen gör att de griper in i varandra och krossar de hårda stjälkarna men skonar bladen. Bearbetningsgraden kan ställas in med en fjäderbelastad mekanism som samtidigt skyddar valsarna mot främmande föremål.

Som tillval finns en dubbel valsdrivning via en specialutvecklad kuggväxel – för maximal kapacitet vid bearbetning av grödor med stor materialvolym. För strängformning finns ställbara strängplåtar.

Valscrimper med stålvalsar.

Valscrimper med stålvalsar.

Valscrimpern av stål (tillval) är en effektiv lösning för tillförlitlig bearbetning, även av grödor med tjocka stjälkar, som exempelvis sorghum.

Specialkonstruerad valsprofil med avsmalnande kanter säkerställer hög bearbetningsgrad även av tunga och våta material.

Stålvalsarna imponerar med lågt slitage och konstant hög kapacitet tack vare den dubbla valsdrivningen.

Modellerna.

Absolut tillförlitlighet.

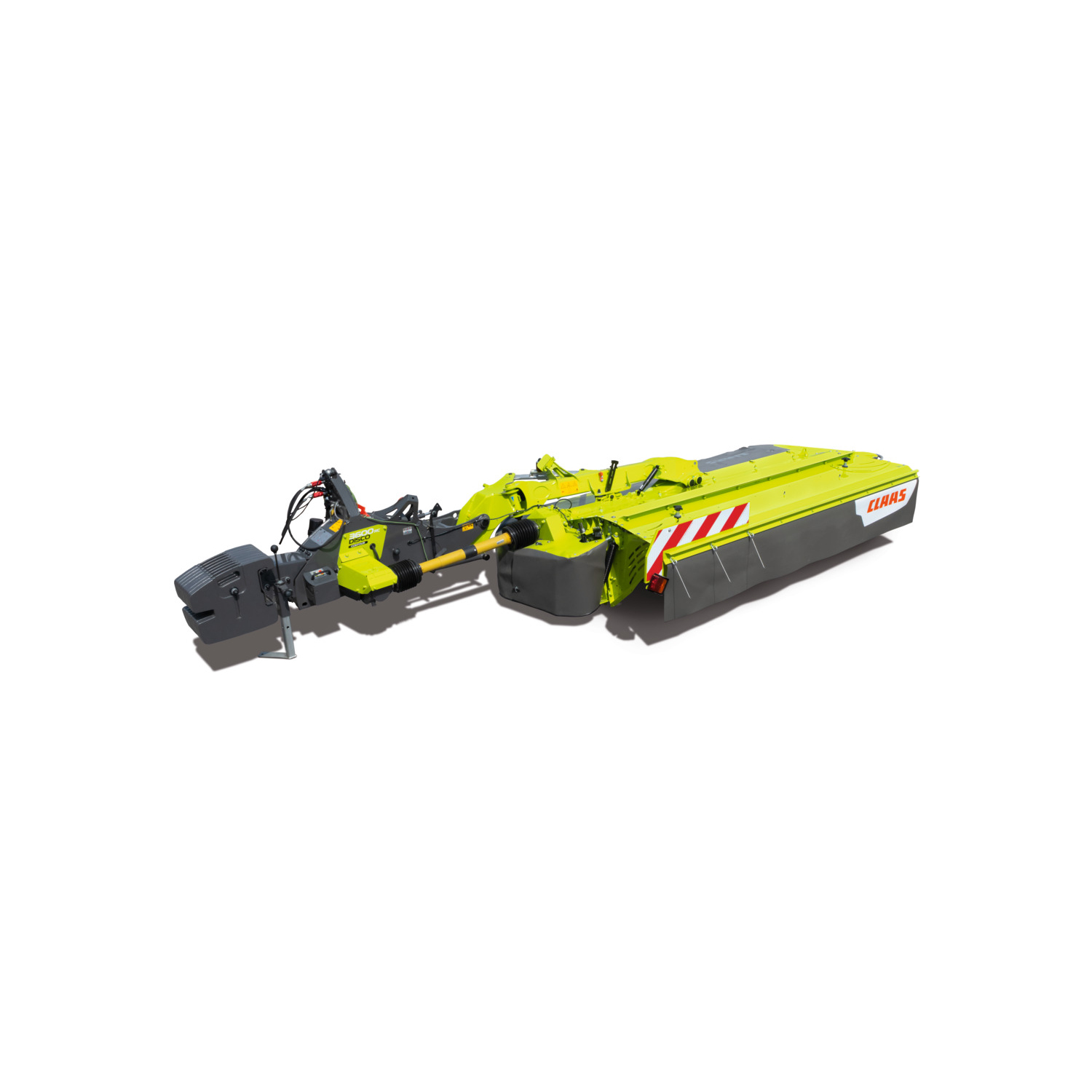

DISCO CONTOUR.

Med de bakmonterade slåttermaskinerna i serien DISCO CONTOUR erbjuder CLAAS en passande maskin för alla verksamheter. Den kraftiga allroundmaskinen förenar kapaciteten hos slåtterbalken MAX CUT med andra fördelar hos DISCO. Mittupphängning ger perfekt markföljning på alla modeller. Transportläge med 120° lutning gör maskinen kompakt och säker på vägen.


Ytterligare en fördel: modern och mörk design som både ser bra ut, och är lätt att hålla ren.

Bästa markföljning.

Slåtterenheterna i CONTOUR serien pendlar kring sin tyngdpunkt i mitten, för perfekt följsamhet mot marken. Positionen indikeras med tydliga pilar på armarna.

Robust konstruktion.

Våra maskiner imponerar med robust och distinkt utformning. Ett exempel på detta är den särskilt robusta crimperhuven av slitstarkt Hardox-stål. När man använder fingercrimper kan nämligen stenar som kastas upp av maskinen orsaka skador. Den stabila konstruktionen är ett tillförlitligt skydd och ger lång livslängd.


De hydrauliska komponenterna har integrerats i ramen i den mån det är tekniskt möjligt, för att skydda dem mot yttre påfrestningar.

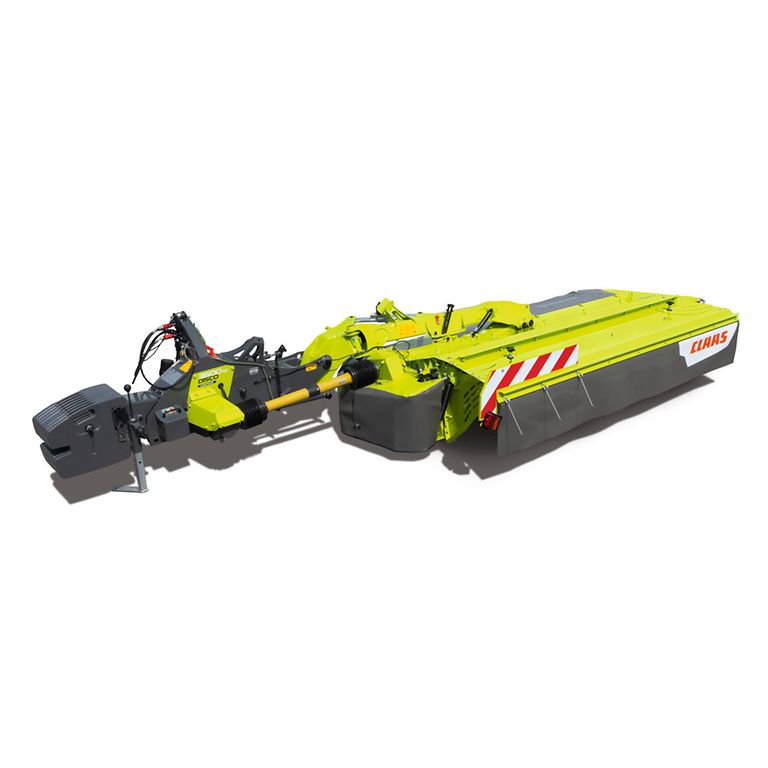

Med motvikter som tillval.

I sluttningar eller vid körning med lättare traktorer blir stabilitet snabbt en avgörande faktor. Som tillval finns motvikter som kompenserar för lutningen – smidigare hantering, ökad stabilitet i sluttningar och större säkerhet på vändtegen.

Väl skyddad.

Alla burna DISCO har mekaniskt påkörningsskydd. Tillkopplingen med 15° lutning gör att slåtterenheten viker undan bakåt och uppåt vid påkörning av ett hinder. För återställning av den mekaniska säkringen, räcker det att föraren stannar, backar lite kort och kör vidare framåt.

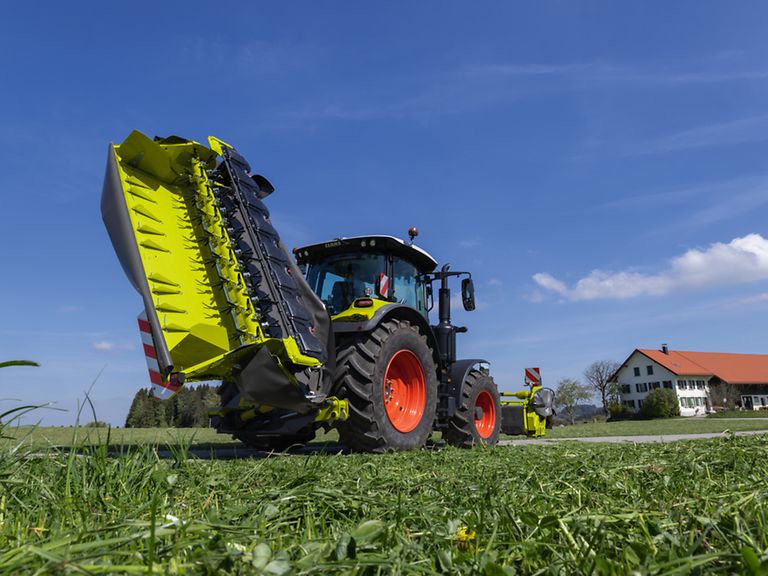

Säkerhet på vägen.

Lutning på 120° i transportposition och tyngdpunkt nära traktorn innebär högsta stabilitet för säkerhet och körkomfort på väg. Mekanisk låsning säkrar maskinen i transportläge.

Valscrimper med stålvalsar.

Valscrimpern av stål (tillval) är en effektiv lösning för tillförlitlig bearbetning, även av grödor med tjocka stjälkar, som exempelvis sorghum.


Specialkonstruerad valsprofil med avsmalnande kanter säkerställer hög bearbetningsgrad även av tunga och våta material.


Stålvalsarna imponerar med lågt slitage och konstant hög kapacitet tack vare den dubbla valsdrivningen.

Lång livslängd och lättmanövrerad.

Sidoburna DISCO 100 serien.

Med de bakmonterade slåttermaskinerna i serien DISCO CONTOUR erbjuder CLAAS en passande maskin för alla verksamheter. Den kraftiga allroundmaskinen förenar kapaciteten hos slåtterbalken MAX CUT med andra fördelar hos DISCO. Mittupphängning ger perfekt markföljning på alla modeller. Transportläge med 120° lutning gör maskinen kompakt och säker på vägen.


Ytterligare en fördel: modern och mörk design som både ser bra ut, och är lätt att hålla ren.

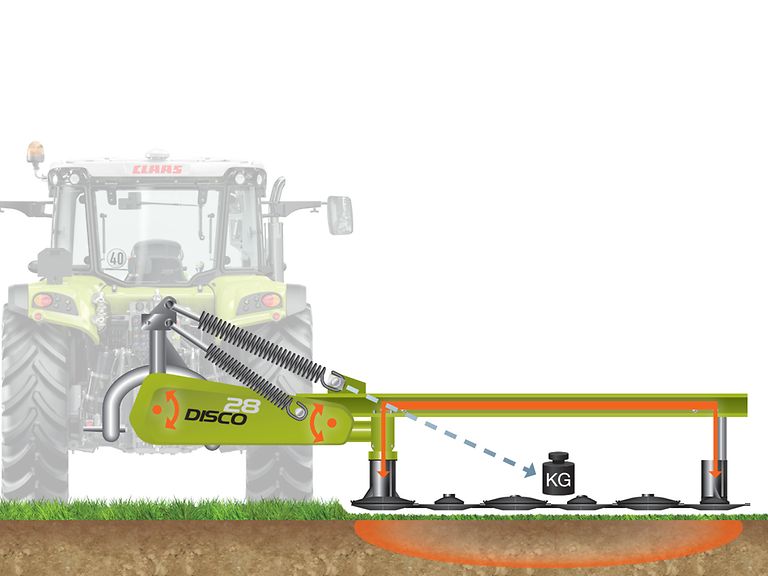

Tyngdpunktsavlastning.

Den större avlastningsfjädern är monterad på mitten av maskinens ram. Fjäderns kraftlinje går genom maskinens tyngdpunkt. Krafterna fördelas jämnt över slåtterbalkens hela längd.


Den mindre fjädern avlastar slåtterbalkens drivning. Vår unika avlastning vid tyngdpunkten ger samma fördelar för sidoburna modeller som för de centrumupphängda.

Drivning.

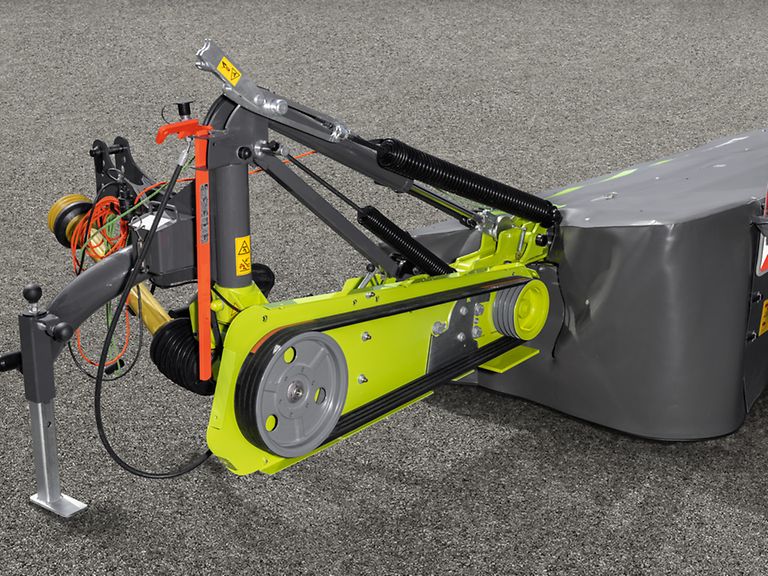

Slåtterbalken drivs via speciellt underhållsfria PTO-axlar som inte behöver säkerhetskedja. Robust remdrift överför kraften till en dubbelväxel rakt ovanför den första knivtallriken – högsta effektivitet och bästa materialflöde. Remmarna tar upp belastningstoppar och remspänningen justerar man enkelt utan verktyg med ett vred.

Mekaniskt påkörningsskydd.

När det fjäderbelastade mekaniska påkörningsskyddet har löst ut, räcker det att föraren stannar, backar lite kort och sedan kör vidare framåt. En extra bygel skyddar också slåttermaskinens yttersida mot skador.

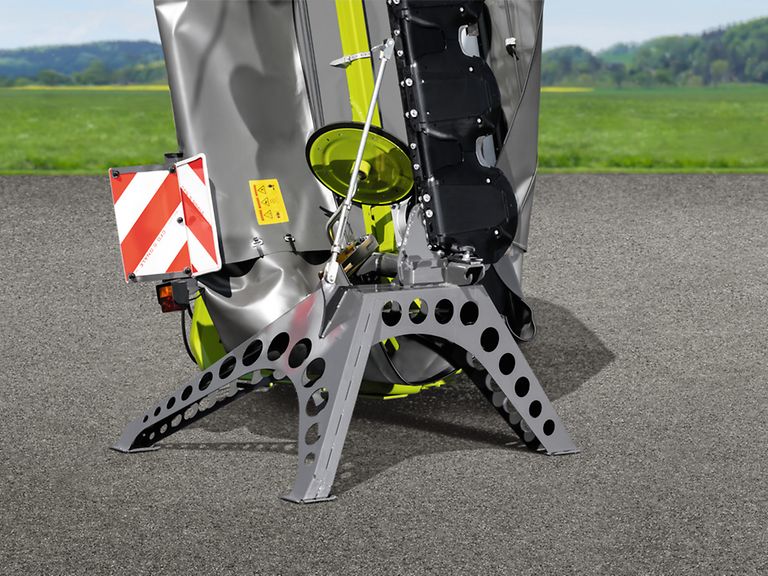

Utrymmessnål.

För bästa utnyttjande av utrymmet i maskinhallen finns ett separat parkeringsstöd, som maskinen kan ställas av på – direkt från traktorn.

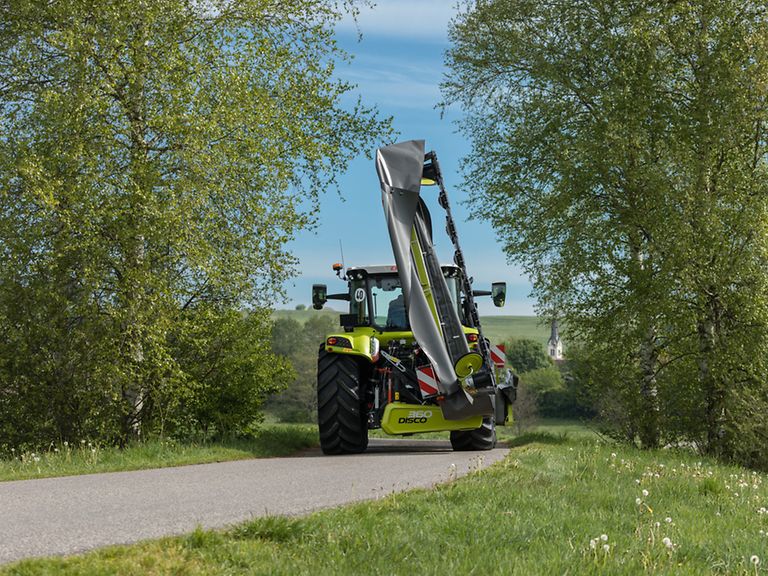

105° transportläge.

Vridpunktens läge gör att slåttermaskinen i transportläge är knappt bredare än traktorn och ger fri sikt bakåt. Tyngdpunkten nära traktorn ger mycket god stabilitet. Dubbelverkande hydraulkolv med flytläge och ändlägesdämpning för säker utfällning, även på sluttande mark.

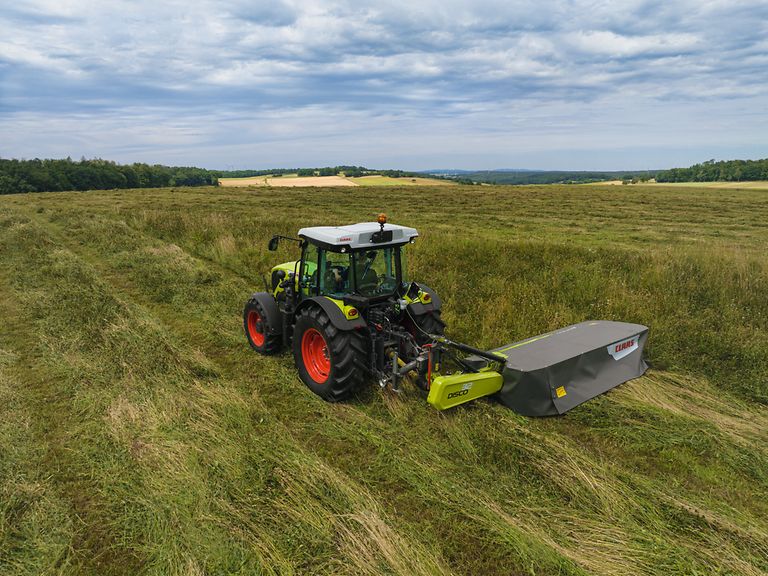

Snabb och smidig slåtter.

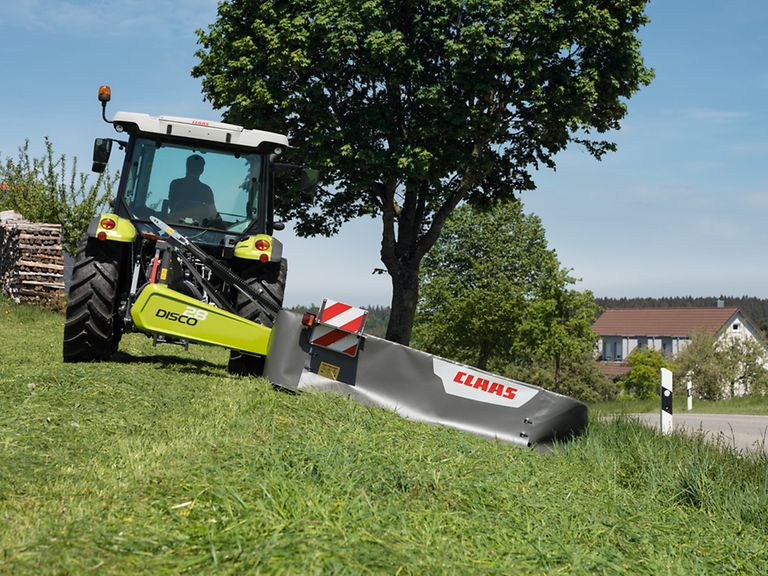

DISCO 10 serien med sidoupphängning

Alla DISCO slåttermaskiner har samma unika teknologi – MAX CUT slåtterbalk – från arbetsbredd 2,20 m och uppåt.

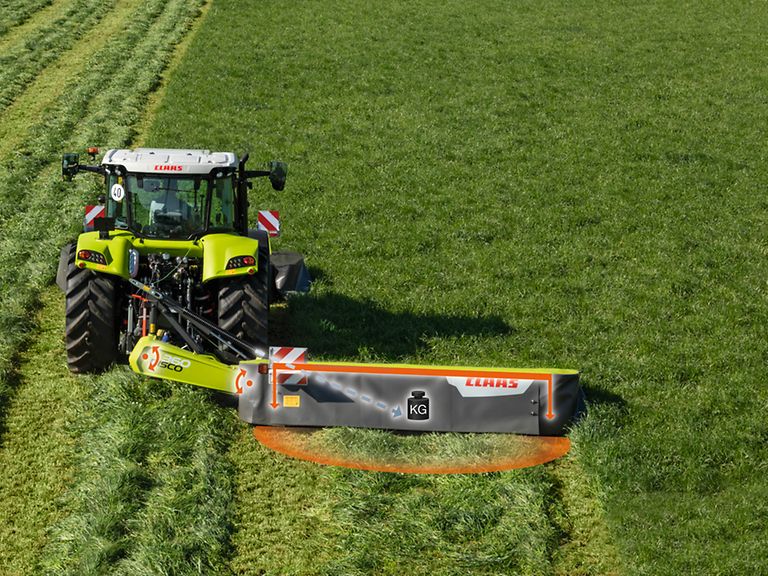

Tyngdpunktsavlastning.

Den större avlastningsfjädern är monterad på mitten av maskinens ram. Fjäderns kraftlinje går genom maskinens tyngdpunkt. Krafterna fördelas jämnt över slåtterbalkens hela längd.


Den mindre fjädern avlastar slåtterbalkens drivning. Vår unika avlastning vid tyngdpunkten ger samma fördelar för sidoburna modeller som för de centrumupphängda.

Drivning.

Slåtterbalken drivs via speciellt underhållsfria PTO-axlar. Robust remdrift överför kraften till en dubbelväxel rakt ovanför den första knivtallriken – högsta effektivitet och bästa materialflöde utan inre släpsko. Remmarna tar upp belastningstoppar och remspänningen justerar man enkelt utan verktyg med ett vred.

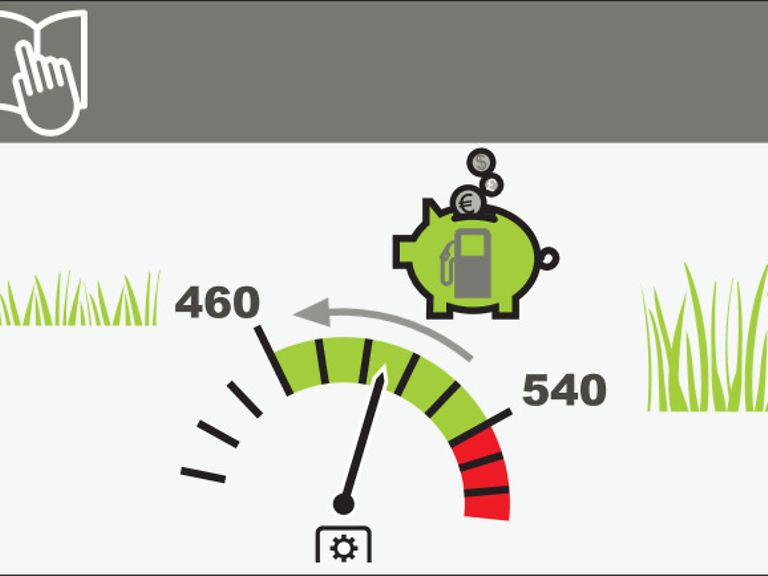

Minimerad bränsleförbrukning.

Transmissionens utväxling gör att man i svag gröda kan reducera PTO-varvtalet från 540 till 460 rpm. Lägre bränsleförbrukning med bibehållen snittkvalitet.

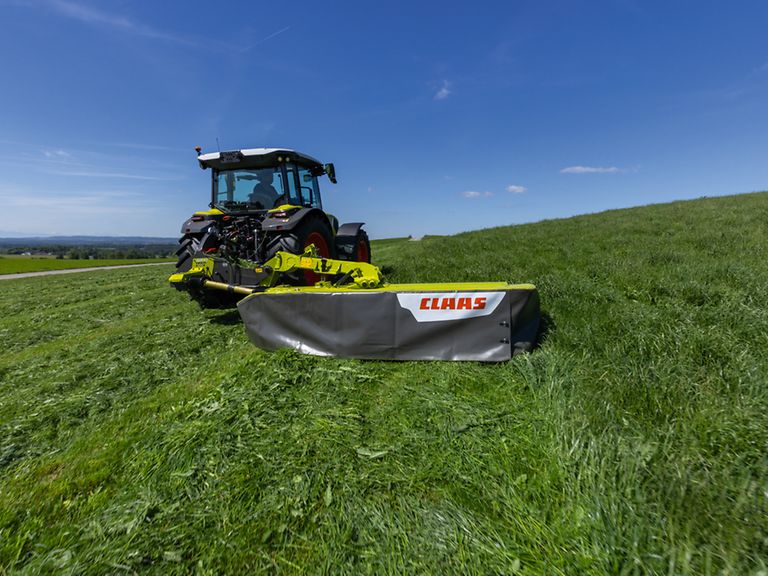

Arbete på sluttning.

DISCO 10 serien är till vissa delar förstärkt och med genomtänkt viktfördelning är den lämpad för arbete på sluttande fält, men också vid slåtter på vägkanter och vallar med upp till 45° lutning.

Utmärkt åtkomst.

Skyddsdukarna kan enkelt fällas helt undan och uppåt. Detta ger utmärkt åtkomst till alla servicepunkter och för rengöring av knivbalken.

Tekniska data

Modell
Arbetsbredd (m)
Antal knivtallrikar per enhet
Hydropneumatisk balkavlastning
Crimper
4400 CONTOUR 4,20 10 Ja Utan crimper
4000 CONTOUR 3,80 9 Ja Utan crimper
3600 RC CONTOUR 3,40 8 Ja Valskross
3600 C CONTOUR 3,40 8 Ja Fingercrimper
3600 CONTOUR 3,40 8 Ja Utan crimper
3200 RC CONTOUR 3 7 Ja Valskross
3200 CONTOUR 3 7 Ja Utan crimper
2800 C CONTOUR 2,60 6 Ja Fingercrimper
2800 CONTOUR 2,60 6 Ja Utan crimper
360 3,40 8 Nej Utan crimper
320 C 3 7 Nej Fingercrimper
320 3 7 Nej Utan crimper
32 3 7 Nej Utan crimper
28 2,60 6 Nej Utan crimper
24 2,20 5 Nej Utan crimper
