Högsta skördekapacitet.
Skärbord för spannmål och raps.

Möjligheten att justera VARIO skärbordsbotten gör att du hela tiden skördar med optimalt materialflöde. Du kan höja din tröskas totala kapacitet med upp till 10 %.

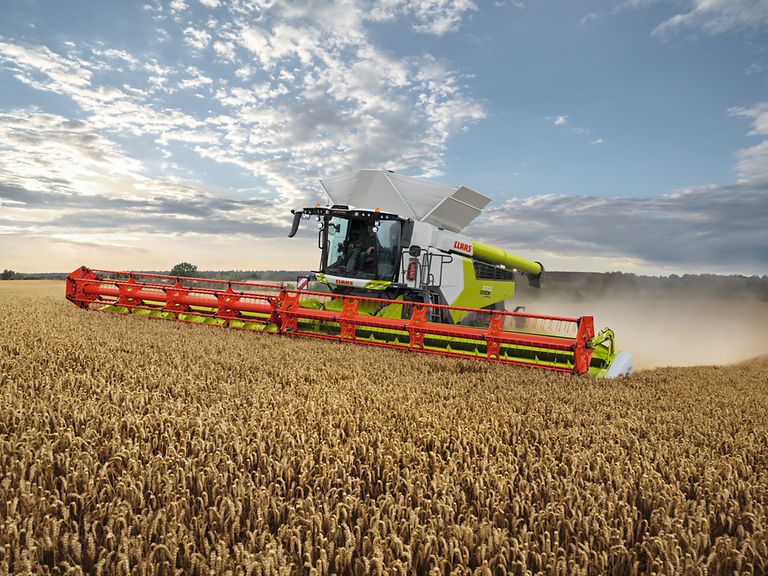

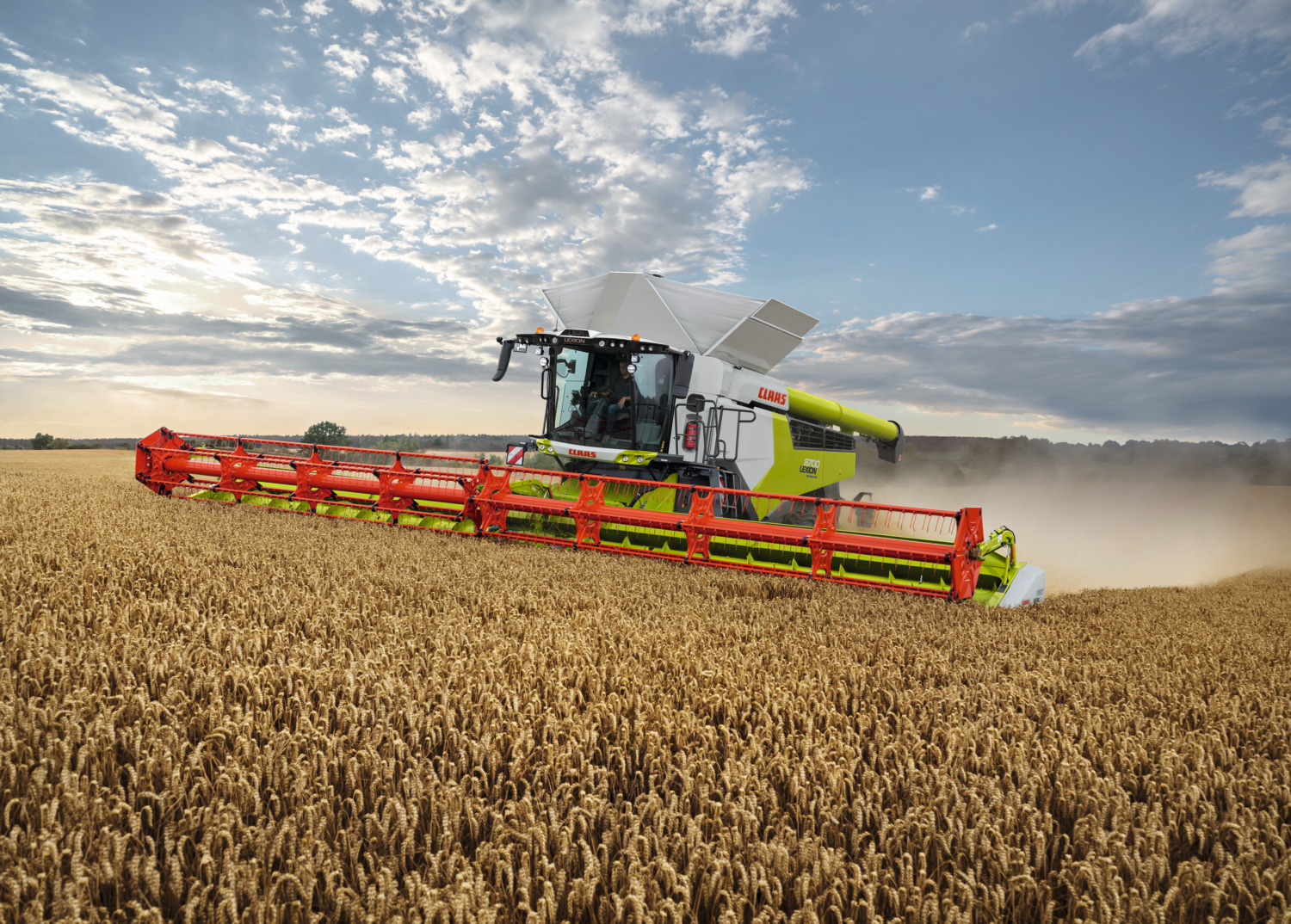

Skörd av vete med LEXION 8900 TERRA TRAC och VARIO 1380 skärbord.

Praktiskt beprövat tusentals gånger.

VARIO skärbord.

VARIO skärbord från CLAAS är perfekt lämpade för skörd med hög kapacitet av spannmål och raps, oavsett om det är låg eller hög avkastning. Den behovsanpassade inställningen av VARIO skärbordsbotten för spannmål (långa eller korta sorter) samt raps, ger alltid ett optimalt materialflöde och därmed en ökad kapacitet på upp till 10 %.

Praktiska fördelar.

Integrerade rapsplåtar, steglöst justerbara inom ett område på upp till 700 mm
Vinklat horisontalrör för bästa sikt över skärbordet
Optimerad utformning på haspeln ger märkbart reducerad lindning

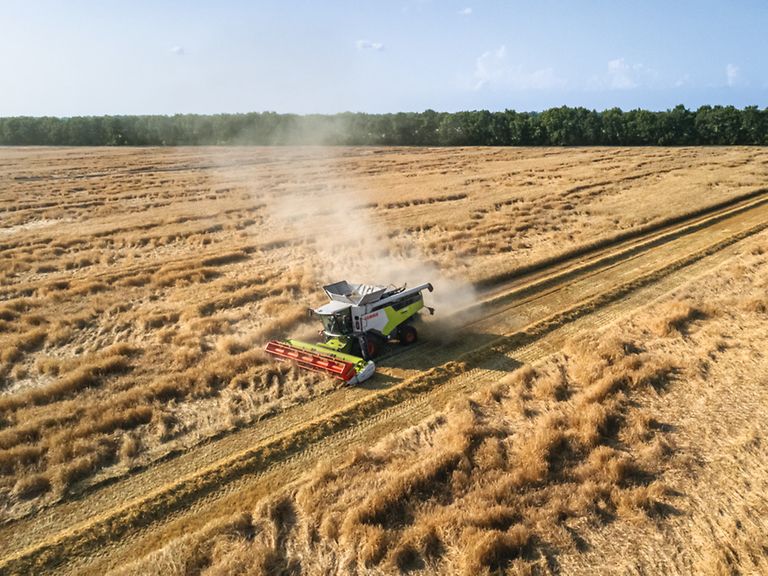

Automatisk reglering av haspelns dragkraft underlättar förarens arbete vid skörd av liggande gröda
CEMOS AUTO HEADER tar hand om inställningar för haspel och skärbordslängd
Stråskiljare och rapsknivar kan bytas snabbt utan verktyg
Inmatningsskruv med stor diameter på 660 mm för optimalt materialflöde

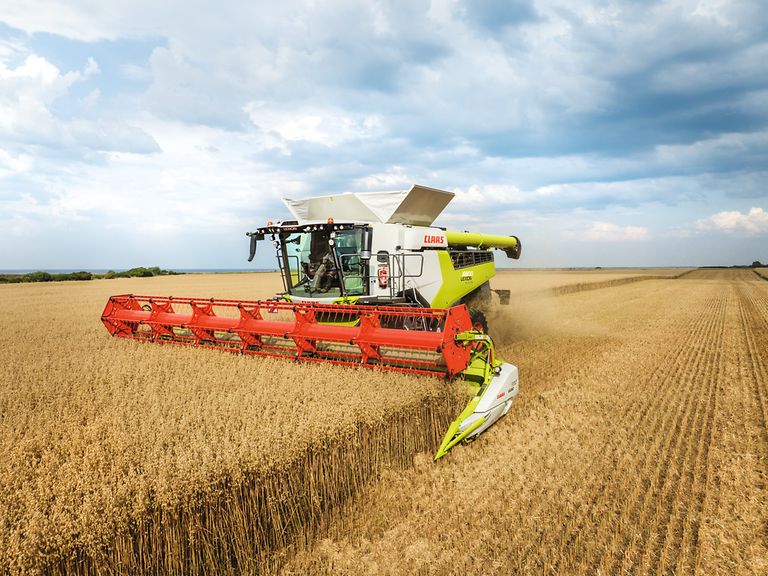

Skörd av havre med LEXION 6900 TERRA TRAC och VARIO 930 skärbord.

Kompromissa inte.

Automatisering börjar på skärbordet.

Med ett skärbord exakt anpassat till gröda och tröska, skördar man enkelt, snabbt och bekvämt.
CLAAS skärbord och CLAAS tröskor är en exakt anpassad kombination. Föraren har full tillgång till systemen för assistans och kan prestera högsta skördekapacitet från första minuten.

Håller materialflödet jämnt.

Automatisk reglering av haspeldrivning.

Hydraulisk haspeldrivning anpassar automatiskt momentet för drivningen vid svåra skördeförhållanden – t ex liggande gröda. Automatisk höjdinställning anpassas utifrån förvalda värden för tryck och känslighet – håller alltid jämnt materialflöde.

CEMOS AUTO HEADER.

En knapptryckning underlättar förarens arbete.

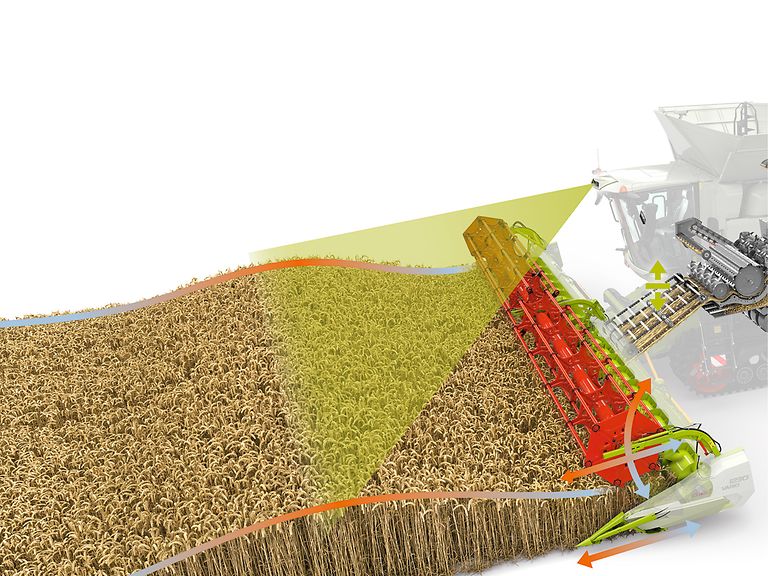

CEMOS AUTO HEADER är det första assistanssystemet som anpassar skärbordsinställningar – skärbordslängd och haspelposition – utifrån rådande skördeförhållanden. Sensorn i FIELD SCANNER registrerar grödans höjd och sensorn för skikthöjd i inmatningskanalen mäter materialflödet. Dessa data används av CEMOS AUTO HEADER till att aktivt styra positionerna för haspel och VARIO skärbordslängd.
Underlättar betydligt förarens arbete och ger optimal inmatning av grödan. Homogent materialflöde ger högsta kapacitet och arbetskvalitet i tröskverk, avskiljning och rensverk. En knapptryckning som ger betydligt mera komfort och precision.

Skörd av korn med TRION 730 och VARIO 770 skärbord.

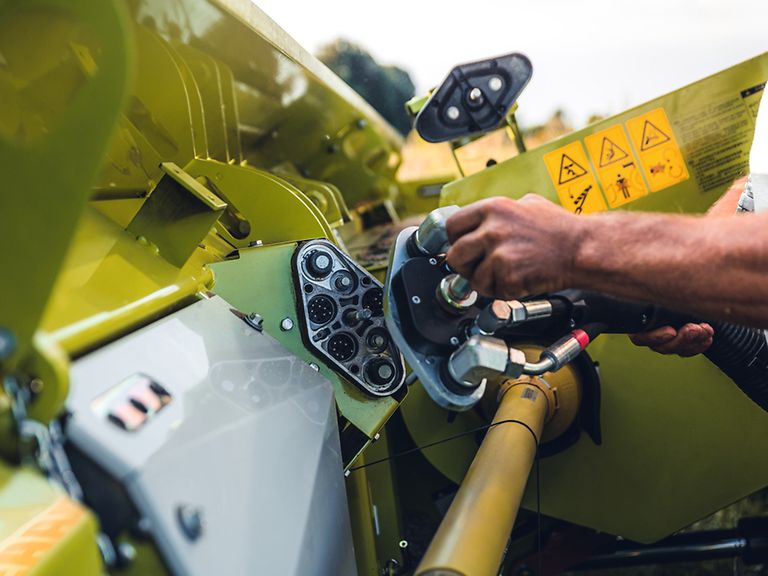

Automatisk registrering av skärbord sparar tid.

Redo för skörd.

Tröskan ställer in viktiga parametrar automatiskt.  Modulen ger följande information: skärbordstyp, skärvidd, antal delbredder, haspelposition, parkeringsposition samt AUTO CONTOUR börvärden för stubbhöjd och arealmätning.

Du sparar tid direkt från start.

Tröskan är driftklar mycket snabbt.
Manövrering blir betydligt enklare.
Positioner för haspel, inmatningskanal och  VARIO skärbordsbotten ställes snabbt in.

Framgångsrik skörd börjar vid skärbordet.

Skörd av korn med TRION 750 och VARIO 1080.

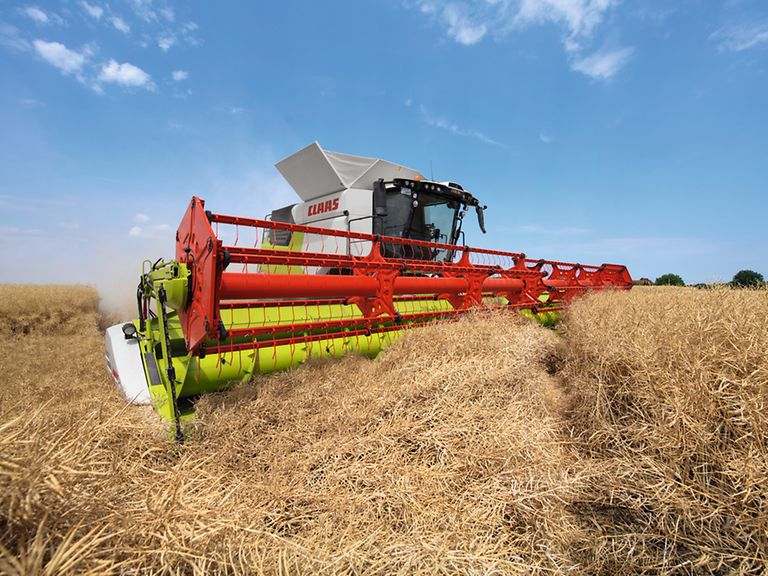

Närbild på rapsskörd med TRION 750 och VARIO 1080 skärbord.

Skärbord för alla utmaningar.

Många alternativ för LEXION, TRION och EVION.

VARIO skärbord är utformade för de svåraste betingelser vid skörd av spannmål, raps och ris. Många bredder att välja på, från VARIO 1380 till VARIO 500 gör att de kan användas på alla modeller av LEXION, TRION och EVION.

Hydraulisk manövrering av skärbordsbotten.

Alltid optimalt materialflöde.

Via multifunktionsspaken kan du bekvämt förskjuta skärbordsbotten från -100 mm till +600 mm.

Du kan alltså steglöst justera skärbordet inom ett område på totalt 700 mm för optimal anpassning till rådande skördeförhållanden.

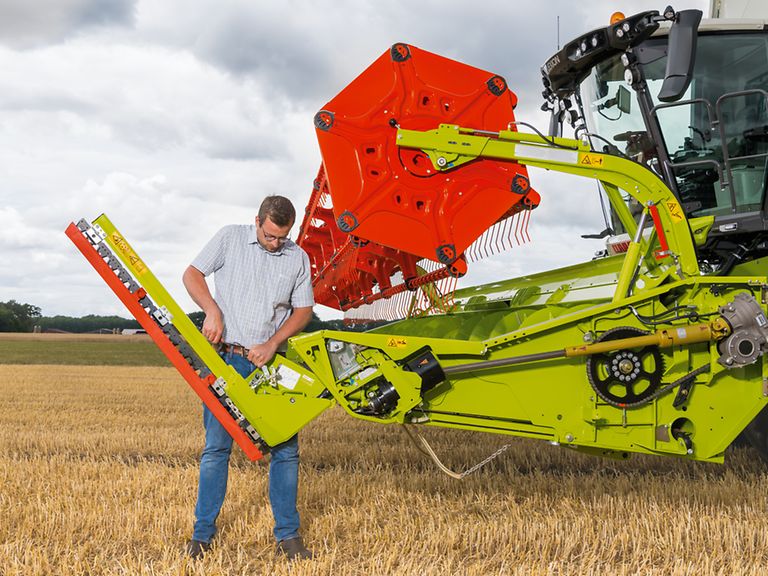

Snabb omställning till raps.

Omställning till skörd av raps tar bara några minuter tack vare integrerade rapsplåtar och att rapssidoknivarna kan monteras utan verktyg. Skärbordsbotten kan justeras inom hela området på 700 mm även med rapssidoknivarna monterade. Fördelaktigt med kompakt transportposition och att rapsknivarna kan användas i andra grödor, t ex åkerbönor.

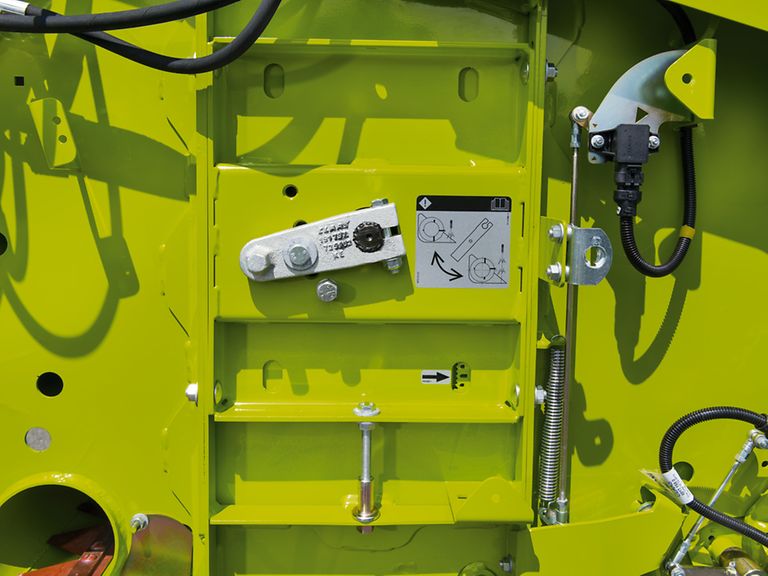

Höjdinställning av inmatningsskruv.

Exakta inställningar för bästa resultat.

Ett jämnt flöde av material genom tröskan börjar på skärbordet, med korrekt inställning av höjden på inmatningsskruven som en viktig faktor.
Enkel inställning med integrerade höjdskalor på båda sidor.
På VARIO 1080 och bredare, kan den delade inmatningsskruven justeras hydrauliskt i mitten.

Regleras i CEBIS eller direkt på skärbordet
Anpassning till gröda och bestånd

Avskraparna kan justeras från utsidan.

Skörd av vete med LEXION 8600 TERRA TRAC och VARIO 1080 skärbord.

Drivningar.

Konstruerat för högsta kapacitet.

Drivningskonceptet på VARIO skärbord är utformat för högsta skördekapacitet under långa säsonger.

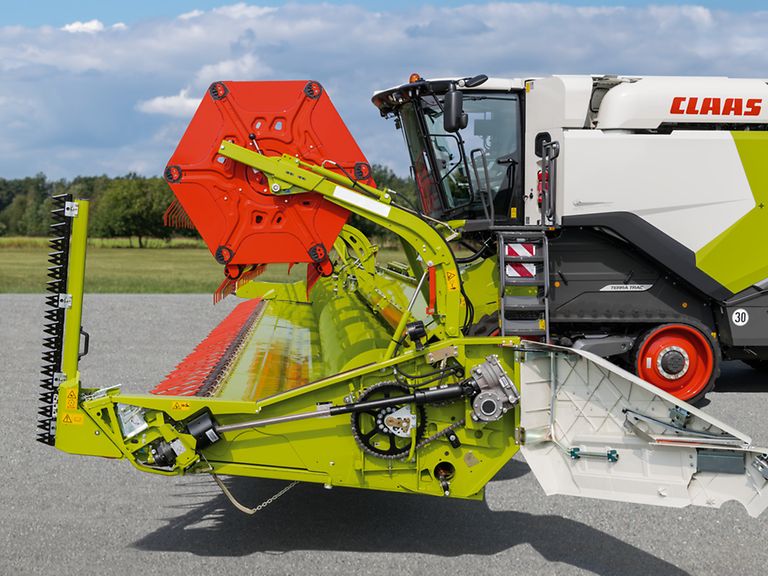

Detaljbild på knivdrivningen på vänster sida.

Helt enkelt mekanisk.

Inmatningsskruv och knivbalk.

Knivbalken drivs via en planetväxel som ger lugn och jämn knivrörelse. Vid ändring av skärbordsbottens position, förskjuts den drivande axeln teleskopiskt och följer med i rörelsen.
Föraren kan bara köra vidare, oavsett position. Inmatningsskruv och knivdrivning skyddas var för sig av överbelastningskopplingar.

Drivlina för VARIO 1380 / 1230 / 1080.

Drivlinan är konstruerad för lågt underhållsbehov och är exakt avstämd för konceptet med delad haspel på dessa modeller. Knivdrivningarna vänster och höger är synkroniserade via planetväxlar och löper mycket jämnt. Drivningarna är också skyddade mot överbelastning.

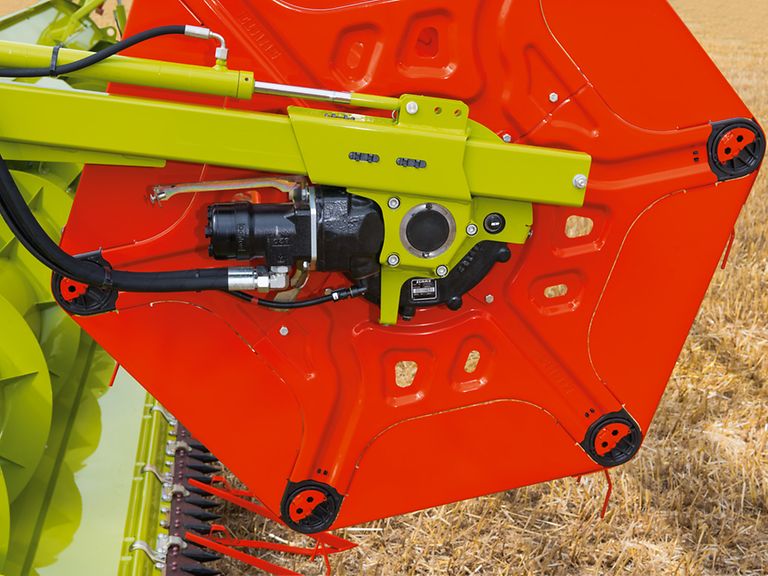

Detaljbild av drivningar på vänster sida.

Erbjuder ett flertal fördelar.

Nya haspeldrivningen.

Drivning via hydraulmotor och drivväxel.

Längre serviceintervall och därmed reducerat underhållsarbete
Skärbordsbotten kan förskjutas helt bakåt även med rapssidoknivar monterade
Skörd med rapsknivar möjligt även i andra grödor
Kompakt transportposition på skärbordsvagnen med rapssidoknivar monterade
Automatisk dragkraftsreglering för haspeln också möjlig

Bästa snittkraft och enklare montage.

Mekaniska rapsknivar.

Rapsknivarnas snittkapacitet har ökats med 50 % jämfört med tidigare modell. Det har blivit mycket enklare att skörda i besvärliga bestånd eller vid ogräsförekomst längs fältkanter.
Rapsknivarnas vikt har reducerats med 33 % – lättare att hantera och enklare att montera.

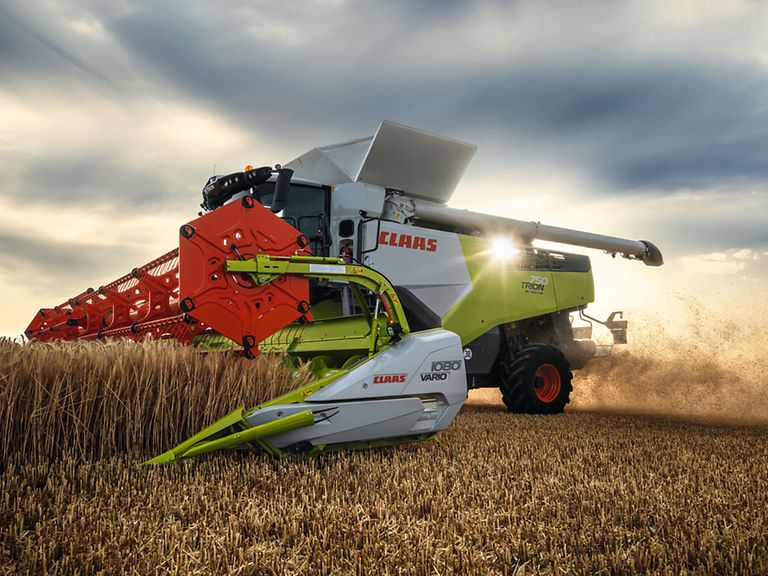

Skörd av korn med TRION 750 TERRA TRAC och VARIO 1080.

AUTO CONTOUR ger exakt snitt.

Automatisk skärbordsstyrning.

Optimalt materialflöde börjar vid skärbordet. CLAAS skärbord kan utrustas med CONTOUR och AUTO CONTOUR automatiska system för styrning av skärbordet och bästa markföljning.
Önskad stubbhöjd ställes in bekvämt via CEBIS.
Skärbord med CONTOUR anpassas automatiskt till markens ojämnheter i färdriktningen. AUTO CONTOUR går ytterligare ett steg, ger dessutom möjlighet att automatiskt kompensera för markens ojämnheter på tvärs med körriktningen.

Sensorbågar under skärbordet följer markens ojämnheter och aktiverar hydrauliken för reglering av skärbordet i förhållande till underlaget.

Bekväm inställning direkt via multifunktionsspaken eller, för vidare anpassning, via CEBIS
Aktiv stubbhöjdsreglering med AUTO CONTOUR
Reglering i längd- och tvärriktning som kan avbrytas till manuell när som helst

Tekniska data

Modell	Arbetsbredd (m)	Kniv	Haspel
1380	13,79	Stel	Två sektioner
1230	12,27	Stel	Två sektioner
1080	10,74	Stel	Två sektioner
930	9,22	Stel	En sektion
770	7,70	Stel	En sektion
770	7,70	Stel	En sektion
680	6,78	Stel	En sektion
620	6,17	Stel	En sektion
560	5,56	Stel	En sektion
500	4,95	Stel	En sektion
