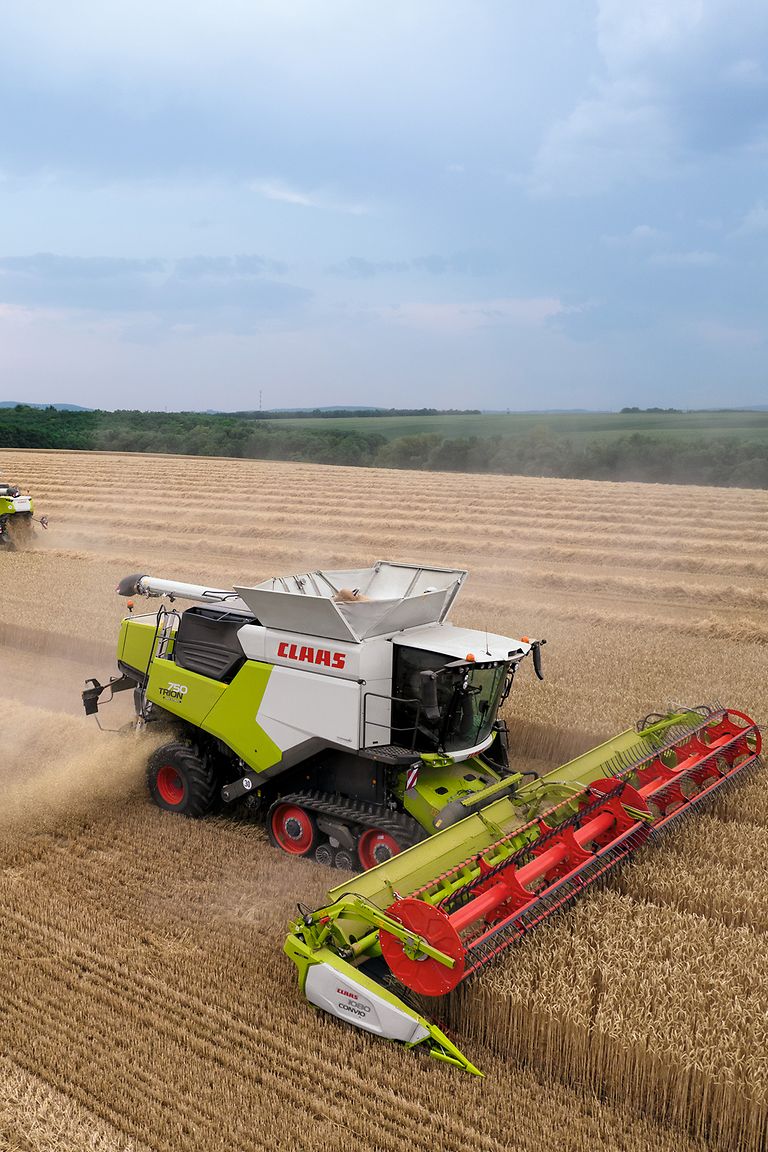

Skörd av vete med TRION 750 och CONVIO 1080.

Smart med löpande band.

CONVIO FLEX / CONVIO.

Kraftfullt skärbord för alla grödor.

Skärbord med band för högsta kapacitet.

CONVIO skärbord erbjuder system för assistans till föraren, som t ex ACTIVE FLOAT, AUTOMATIC BELT SPEED och AUTO FLEX.Manövreras smidigt från förarplats i hytten och ger optimal inställning för skärbordet.

Unikt.

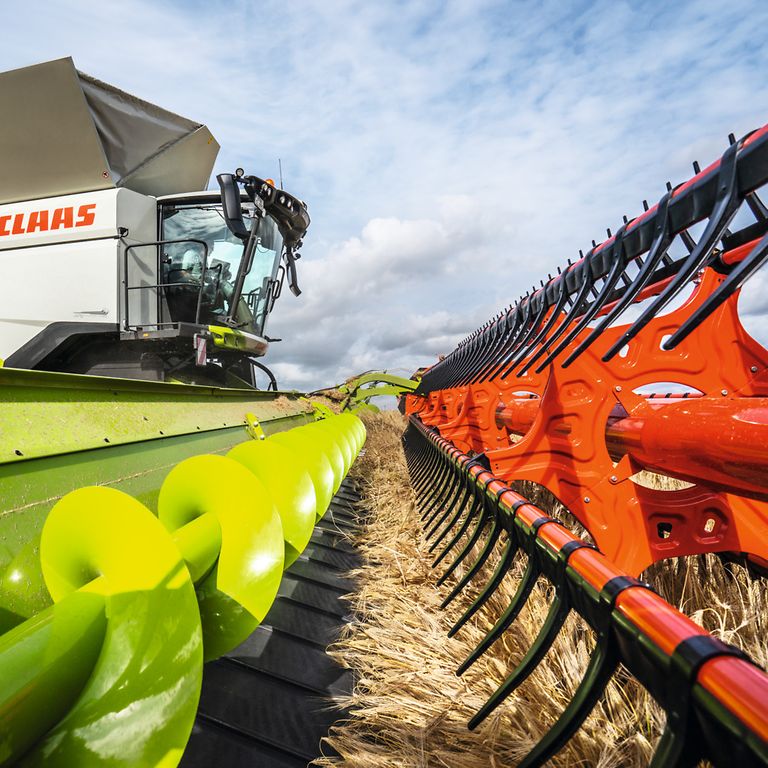

Skörd av havre: närbild höger sida, CONVIO skärbord.
  • Sidomatningsband, inmatningsband och MULTIFINGER inmatningsskruv säkerställer störningsfritt materialflöde.
  • Haspel med Flip Over-koncept och automatisk drivkraftreglering
  • Flexibel knivbalk med rörelseområde på 225 mm
  • Reversering av sido- och mittenband regleras via körspak eller armstöd
  • ACTIVE FLOAT hydropneumatisk avlastning för knivbalk via CEBIS
  • Skärbordsläge stel/flexibel regleras via CEBIS
  • Inställning av bandens hastighet releras via CEBIS
  • Slirkontroll för sido-och mittenband regleras via CEBIS
  • 4 arbetslägen för skärbords- och stubbhöjdsreglering via CEBIS
  • Parkerings- och arbetsposition automatisk för haspel och knivbalk

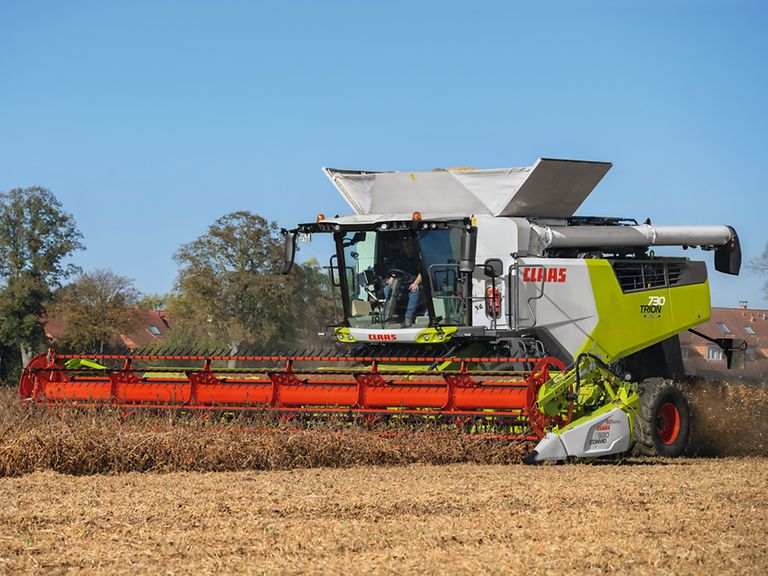

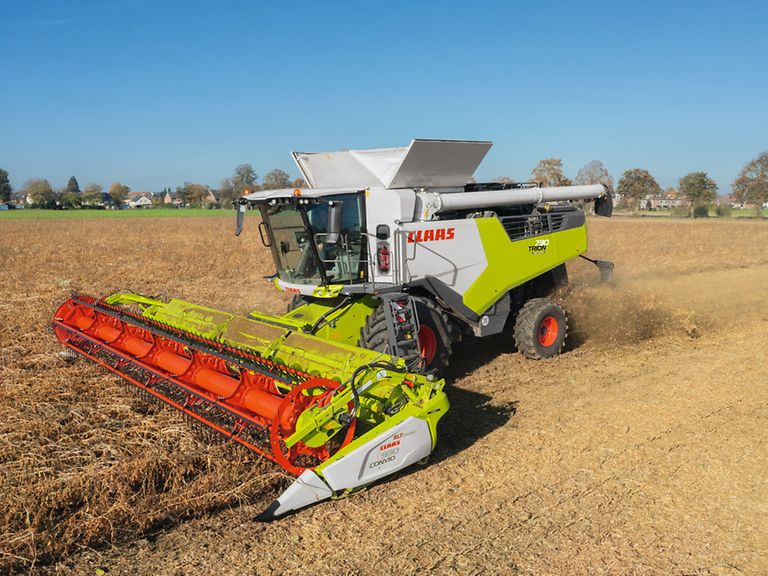

Skörd av sojabönor med TRION 730 och CONVIO FLEX 770.

Kompromissa inte.

Automatisering börjar vid skärbordet.

Med ett skärbord exakt anpassat till gröda och tröska, skördar man enkelt, snabbt och bekvämt. CLAAS skärbord och CLAAS tröskor – exakt anpassad kombination. Systemen för assistans till föraren bidrar till högsta säsongskapacitet från dag ett.

Skörd av sojabönor med TRION 730 och CONVIO FLEX 770.

Håller alltid jämnt materialflöde.

Automatisk reglering av haspeldrivning.

Hydraulisk haspeldrivning anpassar automatiskt momentet för drivningen vid svåra skördeförhållanden – t ex liggande gröda. Automatisk höjdinställning anpassas utifrån förvalda värden för tryck och känslighet – håller alltid jämnt materialflöde. Förhindrar att haspelfingrarna griper tag i marken och bromsar haspeln.

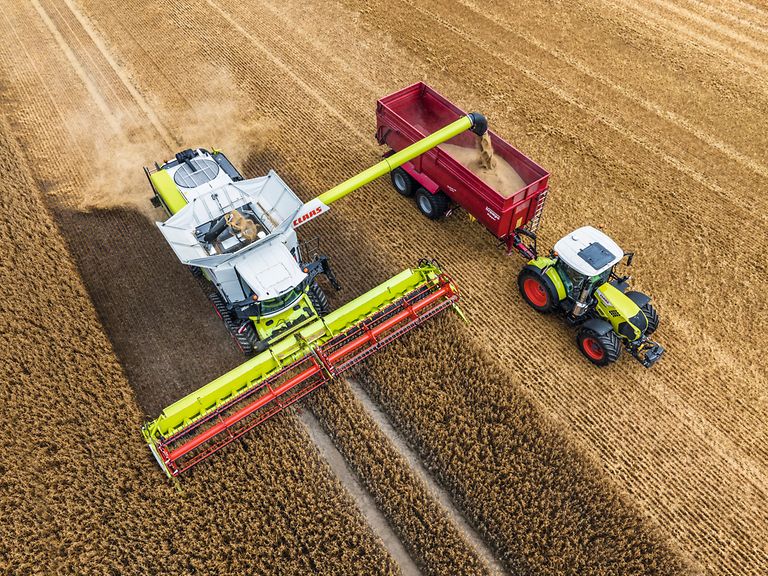

Skörd av havre med LEXION 6900 och CONVIO FLEX 1080, med traktor och följevagn.

AUTOMATIC BELT SPEED.

Alltid rätt hastighet.

AUTOMATIC BELT SPEED anpassar bandens hastighet till rådande skördeförhållande helt automatiskt och kontinuerligt.

Fördelar:

  • Kontinuerlig och automatisk anpassning av
bandens hastighet, särskilt vid ojämn gröda
  • Alltid rätt bandhastighet för jämnt flöde

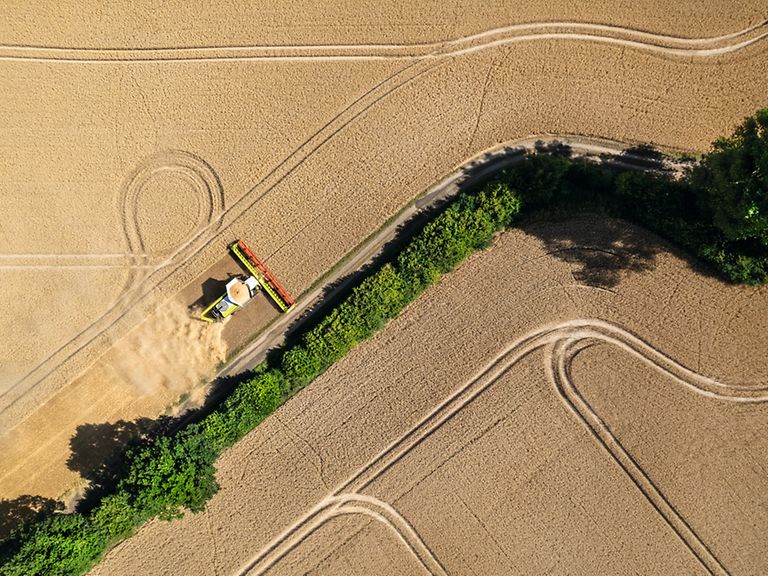

Veteskörd med LEXION 8900 och CONVIO FLEX.

Automatisk registrering av skärbord spar tid.

Redo för skörd.

Tröskan ställer in viktiga parametrar automatiskt.
Modulen ger följande information: skärbordstyp, skärvidd, antal delbredder, haspelposition, parkeringsposition samt AUTO CONTOUR börvärden för stubbhöjd
och arealmätning.

Du spar tid direkt från start.

  1. Tröskan är driftklar mycket snabbt.
  2. Manövrering blir betydligt enklare.
  3. Positioner för haspel och inmatningskanal ställes snabbt in.

Skärbord med band för högsta kapacitet.

Kraftfullt skärbord för alla grödor.

Skärbord med band används med fördel när det krävs
extremt låg stubbhöjd, t ex vid skörd av liggsäd eller
lågväxande gröda.
Flexibelt skärbord över hela bredden för optimal markföljning.
Banden säkerställer skonsam och jämn inmatning.

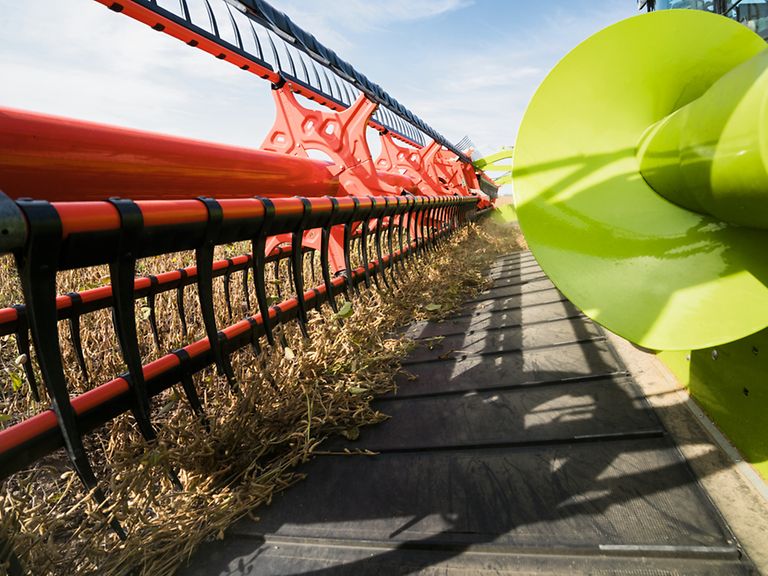

Detaljbild CONVIO – fokus på haspel och band.

Innovativ haspel.

För högsta kapacitet.

Nyutvecklad haspel med innovativ utformning och ställbar
kurvbana gör att haspelns fingrar lyfter grödan innan den
är avskuren.
Minimerat skärbordsspill vid liggande eller lågväxande gröda.
Unikt Flip-Over koncept motverkar lindning i haspeln
och grödan matas perfekt till banden.
CONVIO skärbord ger optimalt jämnt flöde till inmatning
och tröskverk, med axen före bakåt.

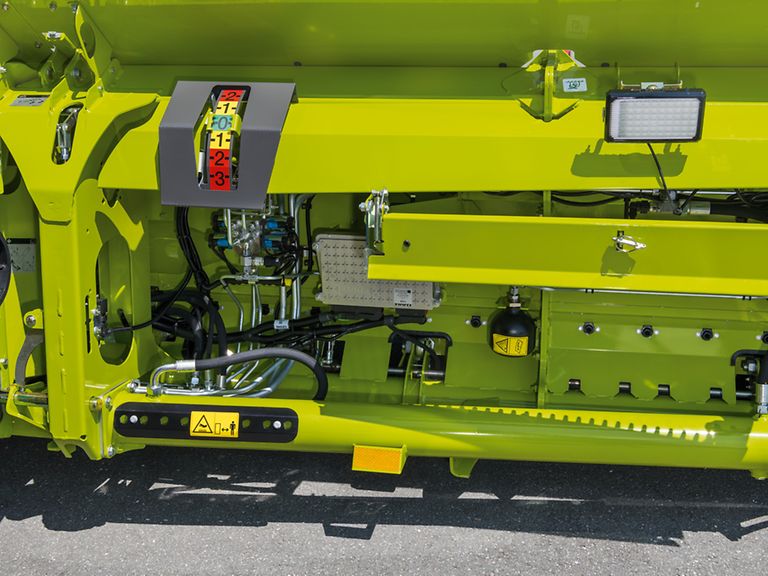

Detaljbild av indikator för knivbalkens höjdposition.

Indikator för knivbalkens läge.

Håll dig kontinuerligt informerad.

Knivbalkens aktuella position är viktig information för att kontinuerligt kunna optimera markföljningen. Positionen visas till höger på en tydlig skala enkelt synlig från hytten.

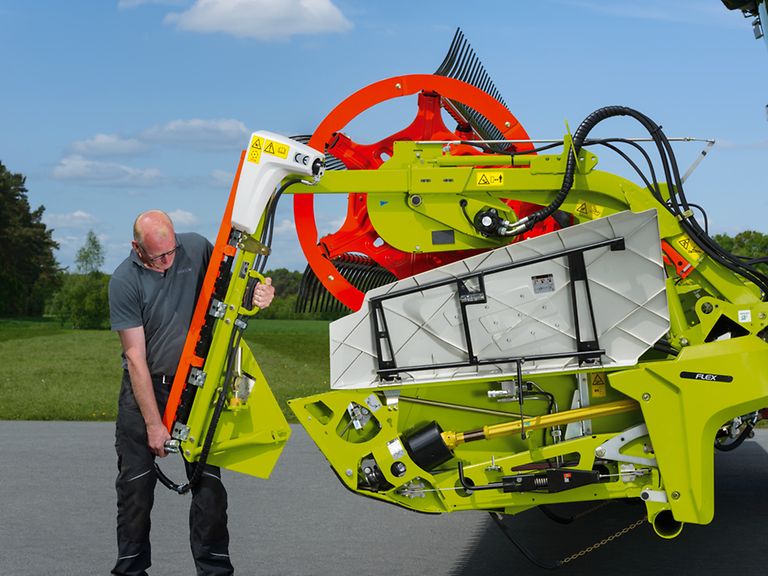

Rapsknivar monteras på CONVIO skärbord.

Plug and Play för rapsskörden.

Snabb omställning sparar tid.

Demontering av stråskiljare och montering av rapssidoknivarna utan verktyg på några få minuter. När monteringen är klar, aktiveras inmatningsskruvarna automatiskt – skärbordet är klart för rapsskörd. Hydrauldrivning säkerställer att sidobanden
och inmatningsskruvarna alltid löper synkront – för perfekt materialflöde.

Närbild på stabiliseringshjul på skärbord.

Rent snitt under alla förhållanden.

Lugn, jämn skärbordsstyrning.

Hydro-pneumatiskt fjädrade stabiliseringshjul förhindrar
att skärbordet kommer i svängning på ojämn mark,
ger jämn och lugn gång samt ökar körkomforten.

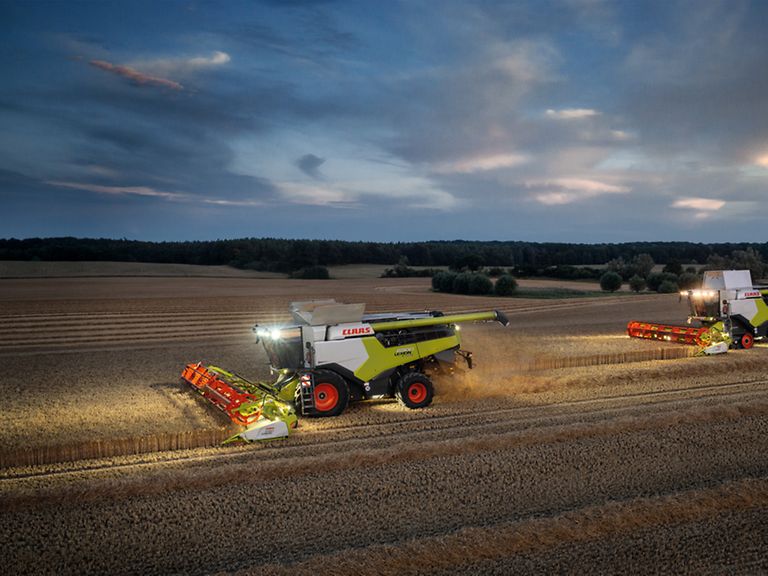

Kvällsbild i veteskörd av LEXION 6900 med CONVIO 1080 och aktiverad arbetsbelysning.

Ljusstarka strålkastare.

Helt belyst materialflöde.

Belysningspaket underlättar uppsikt i alla riktningar över hela arbetsbredden. På vänster och höger sida finns strålkastare som lyser upp området längs beståndskanten. På skärbordets bakre vägg belysning på stubben direkt bakom skärbordet.
Starka arbetsstrålkastare belyser båda sidobanden i skärbordet. Vid skördearbete under mörker är det enkelt att hålla uppsikt över banden och styra materialflödet på banden.

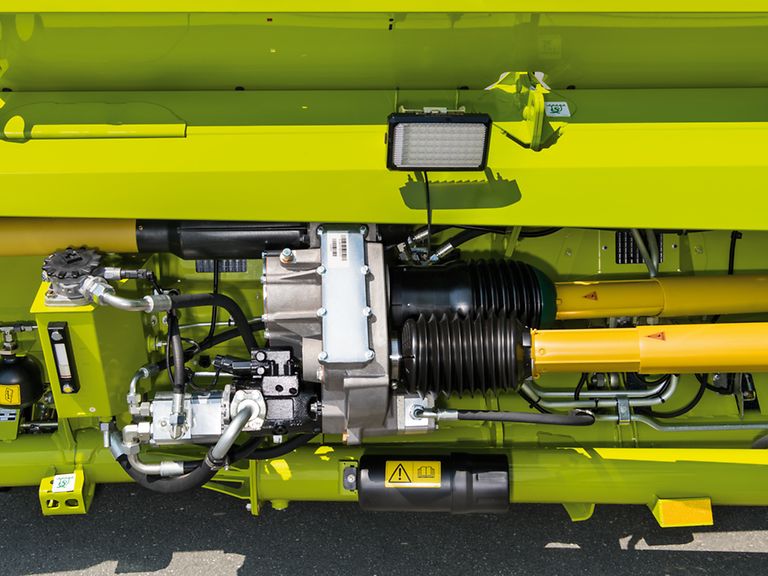

Närbild: CONVIO drivning, växellåda, PTO-axlar och hydraulpumpar.

CONVIO FLEX och CONVIO.

Kraftfull drivning.

Skärbordets drivning består av två delar.
Mekanisk drivning av kniv och inmatningsskruv.
Hydraulisk drivning av sidobanden, mittenband,
haspel och rapssidoknivar.
Överbelastningssäkring skyddar hela drivlinan.

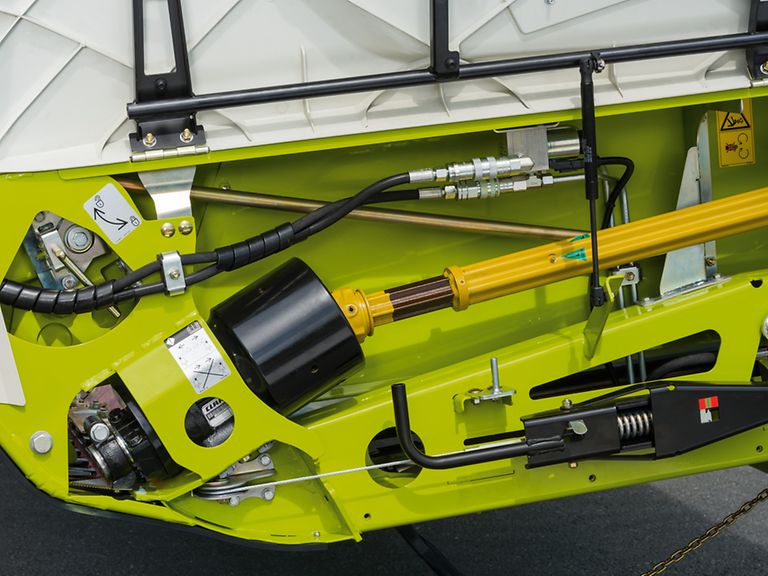

Detaljbild: linjär planetväxel för knivdrivning.

Linjär drivning av kniven.

Jämn gång.

Kniven drivs linjärt via en eller två planetväxlar
beroende på arbetsbredd.

  • Hel kniv med planetväxel på vänster sida
vid 9,30 m och 7,70 m
  • Delad kniv med separata planetväxlar
vid 13,80 m, 12,30 m, 10,80 m och 9,30 m (tillval)
  • De två delarna rör sig synkront mot varandra

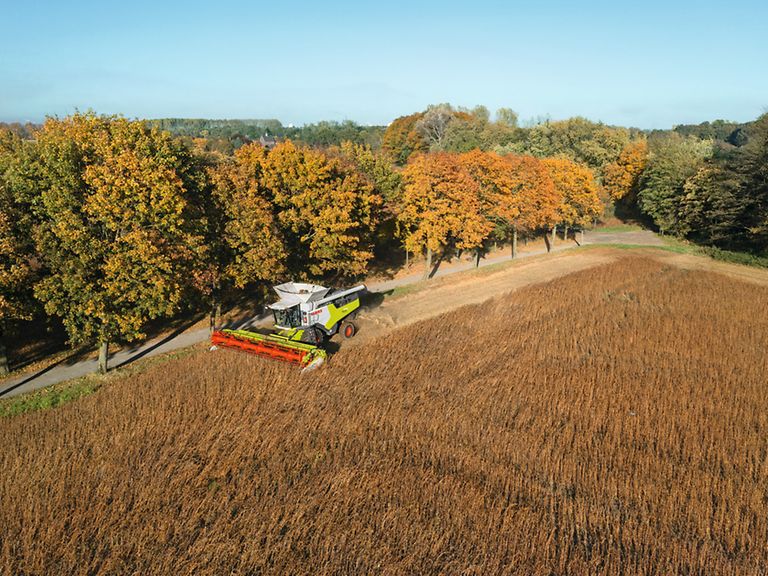

Skörd av sojabönor med TRION 730 och CONVIO FLEX 770.

Kraftfull reversering.

Redo för alla situationer.

Inmatningsskruv och inmatningskanal kan reverseras mekaniskt och kraftfullt från stillastående.

  • Sidobanden och mittenbandet kan också reverseras
under full belastning
  • Skonsam, långsam start efter reversering
Skörd av sojabönor med TRION 730 och CONVIO FLEX 770.

CONVIO FLEX.

Idealiskt för låg stubbhöjd.

Skärbord med band används med fördel när det krävs
extremt låg stubbhöjd, t ex vid skörd av liggsäd eller
lågväxande gröda.
Flexibelt skärbord över hela bredden för optimal markföljning.
Banden säkerställer skonsam och jämn inmatning.

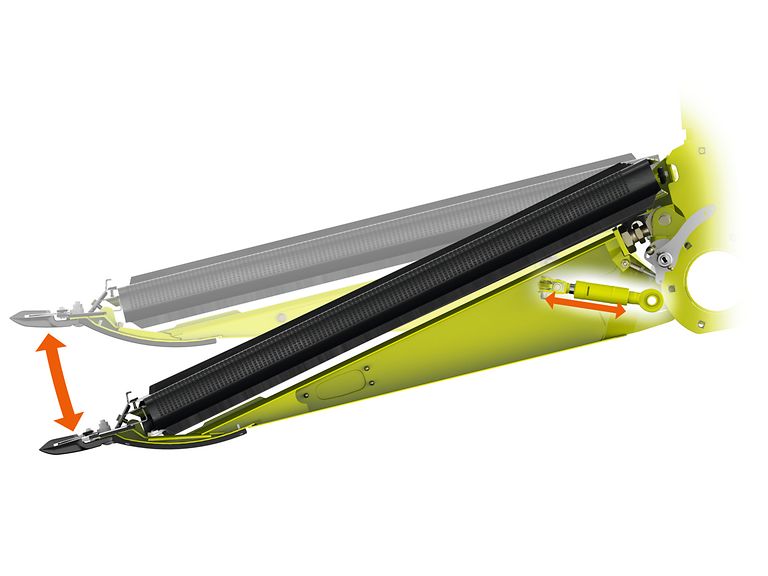

Illustration av knivbalk och hydraulkolv i ramen.

ACTIVE FLOAT för knivbalken.

Bästa förarassistans.

CONVIO FLEX är som standard utrustat med avlastnings-systemet ACTIVE FLOAT, som anpassar knivbalkens
anliggningstryck mot marken.
Manövreras enkelt från förarhytten under körning.

Fördelar:

  • Optimalt anliggningstryck för skärbordet ger perfekt markföljning
  • Idealiskt vid varierande luftfuktighet t ex vid morgon-
eller kvällsdagg

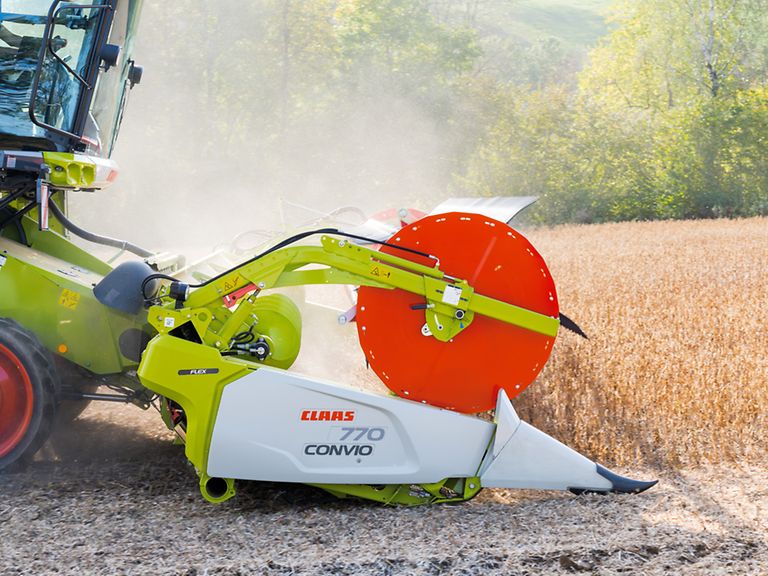

Närbild CONVIO FLEX 770 på sidan, vid skörd av sojabönor.

Maximal föraravlastning och optimalt snitt.

Maximal flexibilitet för alla markförhållanden.

CONVIO FLEX kan ställas i fyra olika lägen:

1 Läge spannmål.Skärbordsbotten och knivbalk i stelt läge.

2 Läge liggsäd.Knivbalken är stel. Kan under körning med ett knapptryck växlas till läge Flex. Fördelaktigt vid enstaka områden med liggsäd.

3 Läge manuell flex.När Flex-läget är aktiverat följer knivbalkens släpskor markens konturer utan anliggningstryck. Den flexibla knivbalken kan undvika hinder 90 mm uppåt och följa marken 135 mm nedåt. CONVIO FLEX har ett rörelseområde på totalt 225 mm.

4 Läge AUTO FLEX.AUTO FLEX är ett självlärande system, som automatiskt optimerar skärbordets höjd efter markens konturer. Viktiga fördelar:

  • Rörelseområdet nedåt är alltid mesta möjliga
  • Knivbalken löper så nära haspeln som möjligt
  • Alltid lägsta möjliga stubbhöjd

Tekniska data

Modell
Arbetsbredd (m)
Kniv
Haspel
1380 13,87 Stel Två sektioner
1230 12,34 Stel Två sektioner
1080 10,82 Stel Två sektioner
930 9,30 Stel En sektion
770 7,77 Stel En sektion
1530 FLEX 15,24 Flexibel Två sektioner
1380 FLEX 13,87 Flexibel Två sektioner
1230 FLEX 12,34 Flexibel Två sektioner
1080 FLEX 10,82 Flexibel Två sektioner
930 FLEX 9,30 Flexibel En sektion
FLEX 770 7,77 Flexibel En sektion
