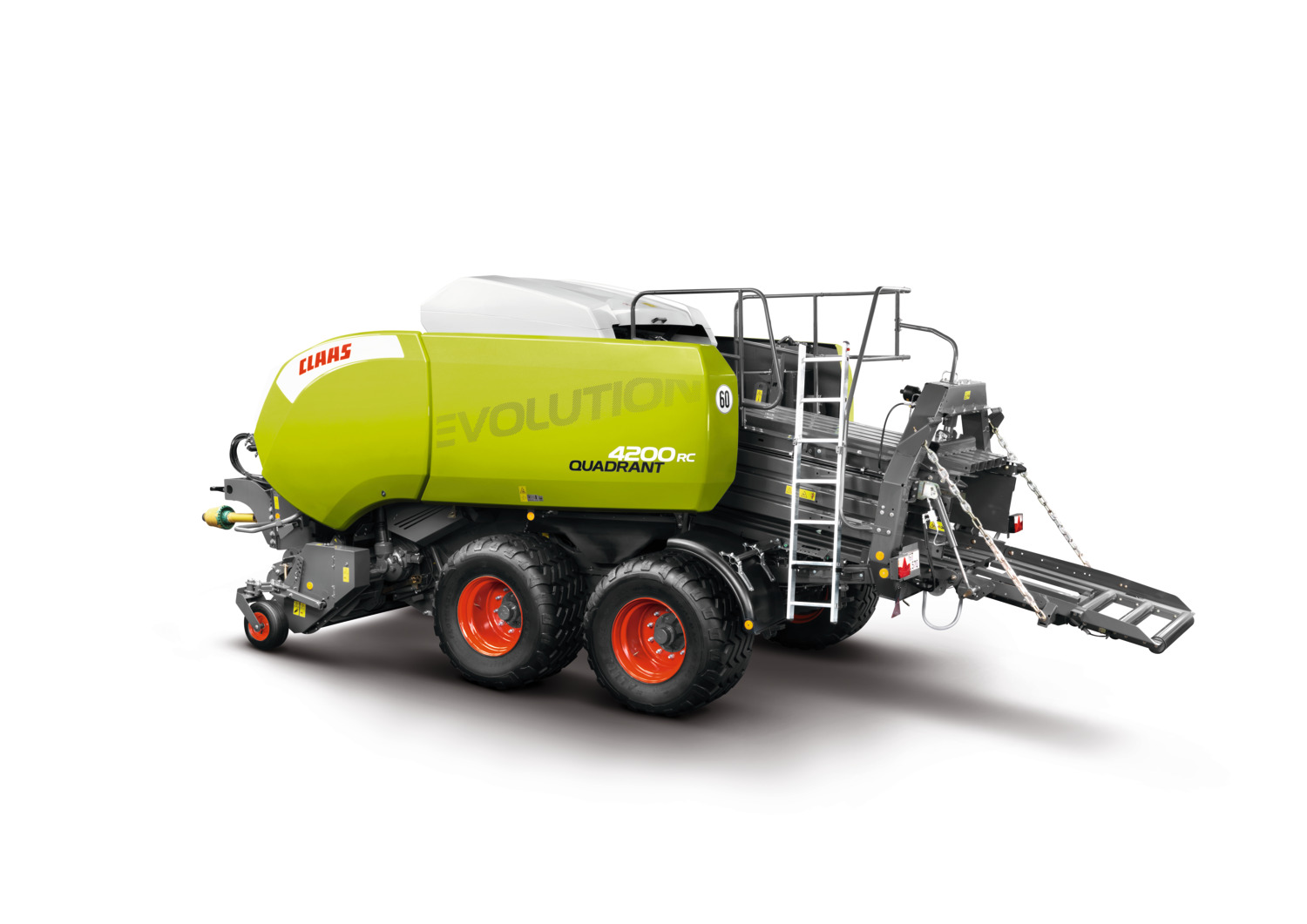

QUADRANT 4200 EVOLUTION
Räkna med högre kapacitet.

Nya QUADRANT EVOLUTION är konstruerad för mycket hög genomströmning per timme. Materialflödet har homogeniserats och accelererats, så att du kan arbeta snabbare och jämnare på fältet.

Särskilda styrkor:

51 kolvslag/min för högsta kapacitet och rätt baldensitet
Automatisk trestegs förkammare för optimal balvikt
Knivbrygga med 51 knivar för FINE CUT och ny gruppindelning av knivarna
3,45 m lång presskanal

QUADRANT höjdpunkter och nyheter

Den perfekta knuten.

Beprövad bindning.

I över tre decennier har CLAAS varit ledande inom storbalspressar. CLAAS ögleknytare har en knythållfasthet som är 20 % högre än någon dubbelknytare och, som alltid, utan garnrester.

Ekonomisk och säker.

CLAAS ögleknytare, nu med 20 % högre knythållfasthet
Knytning utan garnrester sparar upp till 0,5 m garn per bal
Fällbar garnföring gör det enklare att trä garnet
Garnbromsen är enkel att anpassa till garnet, utan verktyg
Praktisk vattenbehållare för handtvätt
Tätningar som också används inom bilindustrin håller dammfritt i garnlådan

Tål hög belastning under många driftår.

Trygg driftsäkerhet.

Huvudrör, pinnhållare och de båda kurvbanorna är dimensionerade för många drifttimmar. Rotorns och förpackarens kopplingar kommunicerar med varandra och hela maskinen är 100 % synkroniserad.

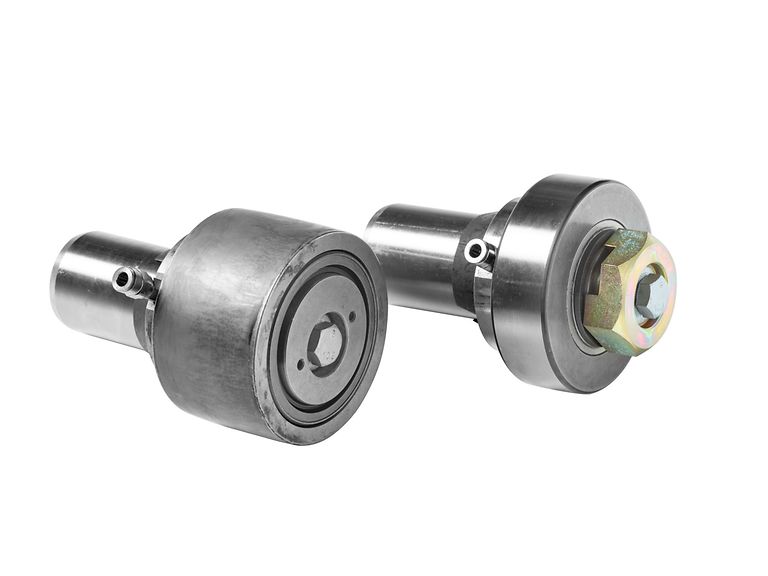

HD-löprullarna löper på automatiskt smorda kullager, som har mycket hög livslängd och som aldrig behöver bytas
HD-presskolv med S 700-slitsegment av hög kvalitet för extrem belastning
Totalt fem olika HD-satser för speciellt svåra förhållanden vid pressning av majs eller sockerrör

Vilka höjdpunkter får det lov att vara?

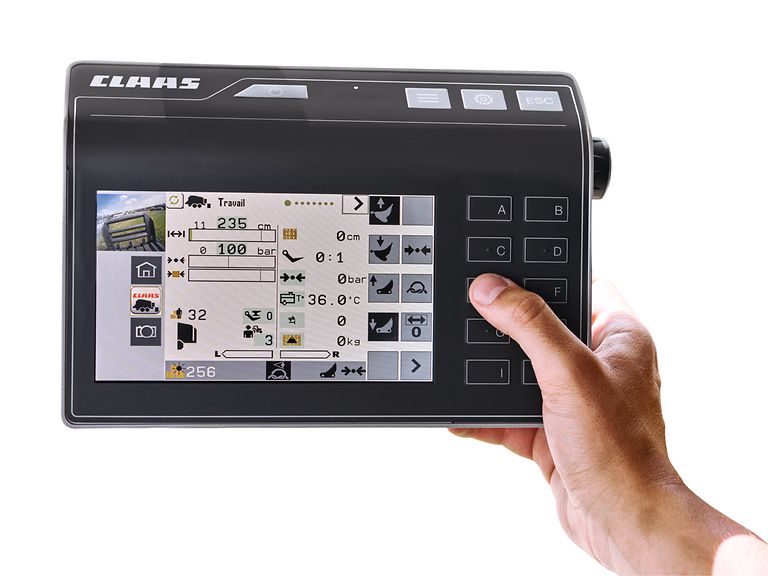

Ergonomisk manöverpanel.

CEMIS 700.

Ny terminal med pekskärm och bekväm navigering
7" skärm med mycket hög upplösning
Två ingångar för kamera

Grundlig med hög kapacitet.

Enastående kapacitet.

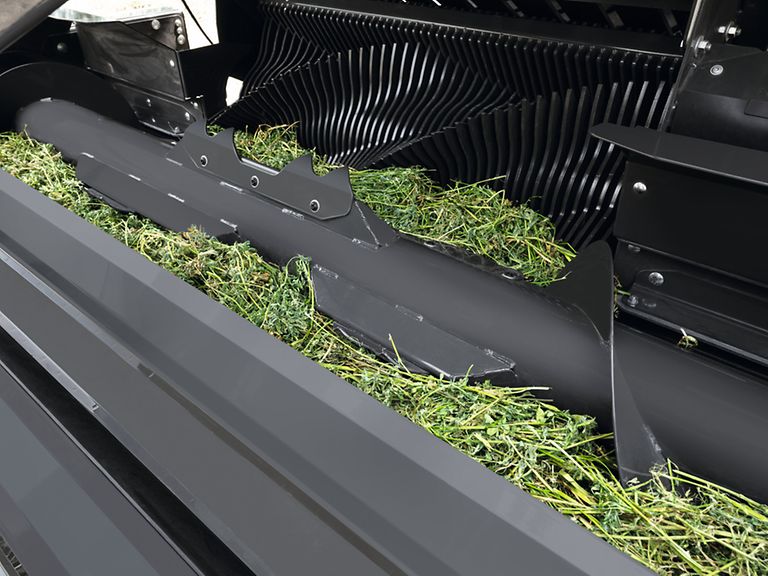

PFS (POWER FEEDING SYSTEM), nu med 10 % högre varvtal. Pickup, PFS och rotor har varvtalen perfekt anpassade till varandra. Fördelar: jämnt komprimerade balar med stenhårda och raka kanter, oavsett variationer i strängen.

Tack vare den dubbelsidiga böjda kurvbanstyrningen går pickupen särskilt tyst. Det separata skyddet för pickup och PFS ökar driftprestandan.
Genomgående mothåll i sidorna ger jämn komprimering
Presskammarens geometri skapar unikt rätvinkliga balar, ända ut i hörnen

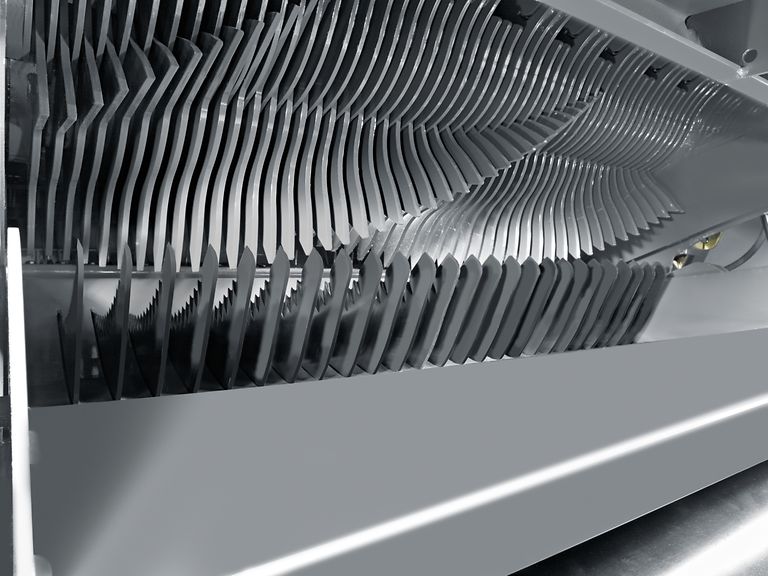

FINE CUT-tekniken med 51 knivar ger högsta snittkvalitet

Fler snitt per minut.

Högsta ensilagekvalitet med ROTO CUT.

Högsta ensilagekvalitet med optimal mjölksyrajäsning tack vare ROTO CUT
Högsta baldensitet för bästa nedbrytning och foderutnyttjande
Justerbar gruppvis aktivering av knivar – med rätt antal knivar för varje tillämpning
Färre störningar i inmatningen, tack vare hydraulisk knivbrygga

Fördelar med ROTO CUT:

Kortare tid i mixervagnen
Högre foderkvalitet
Mindre foderspill

Hydraulisk knivbrygga för högsta säkerhet.

Med den sänkbara knivbryggan kan eventuella stopp enkelt åtgärdas från förarplatsen – en unik fördel på storbalspressar från CLAAS. Hydrauliskt manövrerad knivbrygga sänks automatiskt vid överbelastning och rotorn kan återstarta. Sänkbar knivbrygga är också en fördel för åtkomst till knivarna.

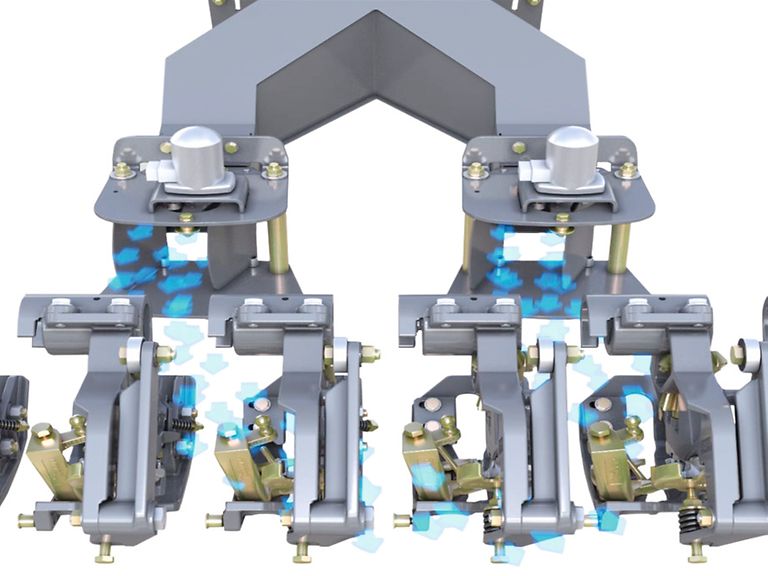

TURBO FAN ger ren knytning.

TURBO FAN-systemet rengör kontinuerligt CLAAS-knytarna på QUADRANT 5300, 5200 och 4200. Det starka luftflödet på 140 km/h och den aktiva luftfördelningen gör detta möjligt. På så sätt fungerar QUADRANT-pressarna tillförlitligt även under svåra förhållanden och långa arbetsdagar.

Integrerat balvägningssystem.

QUADRANT-modeller med balvåg registrerar balens exakta vikt med direkt visning på terminal och sparar värdena i uppdragshanteringen. Via TELEMATICS överförs data från vågsystemet och kan bearbetas, t.ex. för redovisning till kund.

Högre kapacitet.

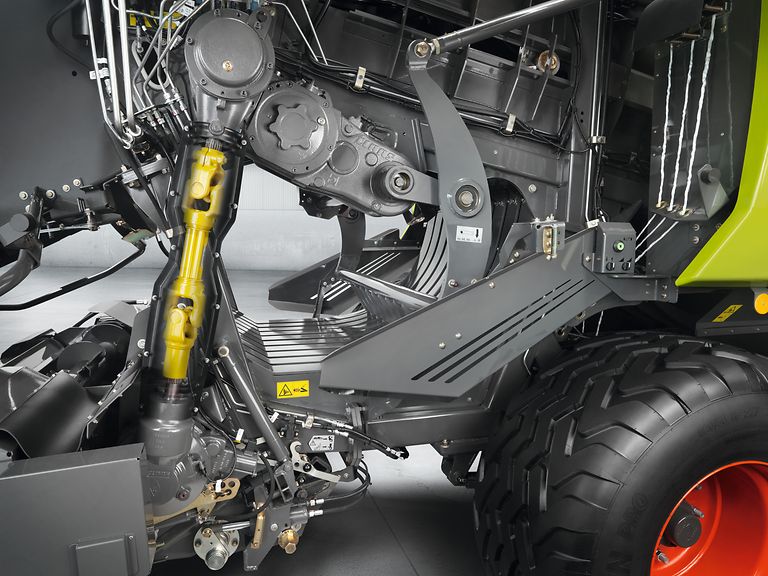

Interaktivt transmissionsskydd med kopplingen integrerad i drivningen, säkerställer att vridmomentet som överförs från kopplingen, ökas märkbart: 14 % vid rotor och 13 % vid förpackare. Både transmission och koppling är underhållsfria.

Tekniska data

Modell	Presskanal (bredd x höjd)	Inmatningssystem	Knivbrygga	FINE CUT	Balvåg	Automatisk presstrycksreglering
4200 EVOLUTION FC Tandem	1.20 x 0.70 m	FINE CUT	Ja	Ja	Tillgängligt
4200 EVOLUTION RC Tandem	1.20 x 0.70 m	ROTO CUT	Ja		Tillgängligt
4200 EVOLUTION RC	1.20 x 0.70 m	ROTO CUT	Ja		Tillgängligt
4200 EVOLUTION RF Tandem	1.20 x 0.70 m	ROTO FEED	Nej		Tillgängligt
4200 EVOLUTION RF	1.20 x 0.70 m	ROTO FEED			Tillgängligt
