Priključni obračalniki VOLTO
Maksimalna produktivnost.

Priključni obračalniki so vaši popolni spremljevalci, kadar želite sami organizirati svoje spravilo krme.

Maksimalna zmogljivost z učinkovito tehniko.

Tehnologija rotorjev MAX SPREAD
Izboljšana produktivnost s široko pobiralno napravo, nežen pretok in enakomerna razporeditev krme
Pogonska tehnika PERMALINK
Zanesljiv prenos moči v vseh delovnih situacijah
Konstrukcija okvirja
Za dolgoročno varnost delovanja
Zlaganje in transport
Kompaktno in okretno na polju – varno na cesti

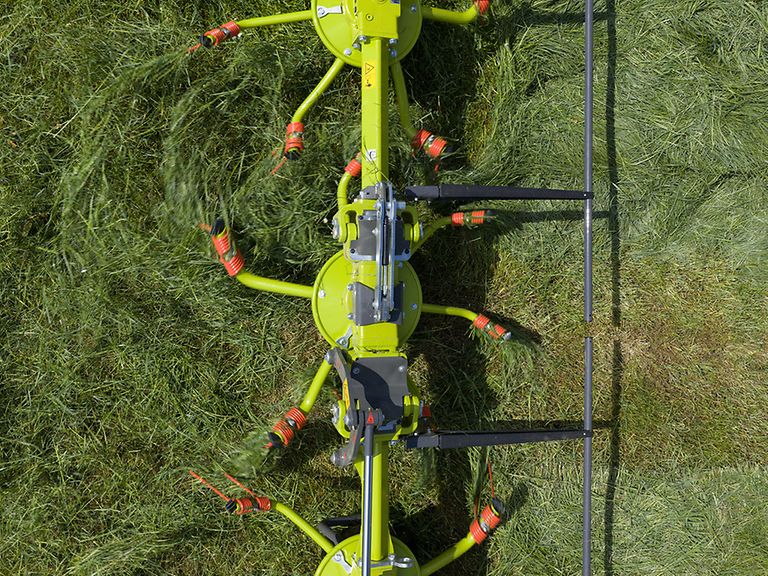

Tehnologija rotorjev MAX SPREAD.

MAX SPREAD za vse.

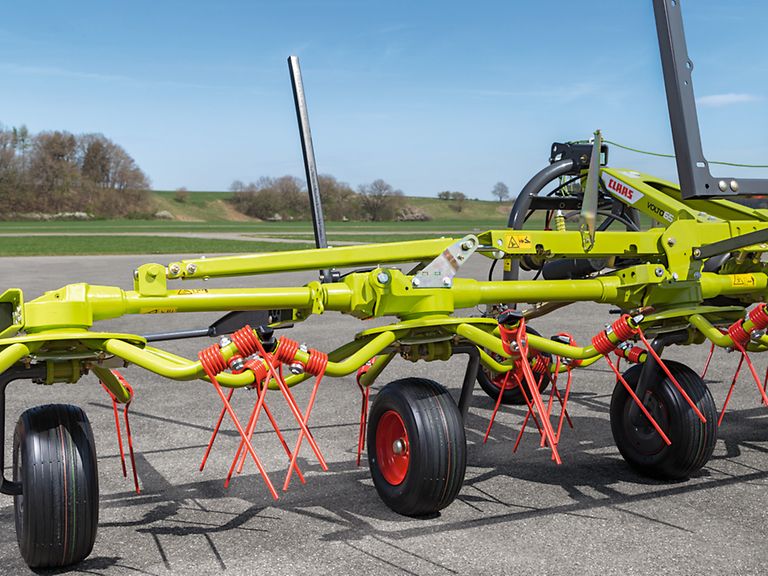

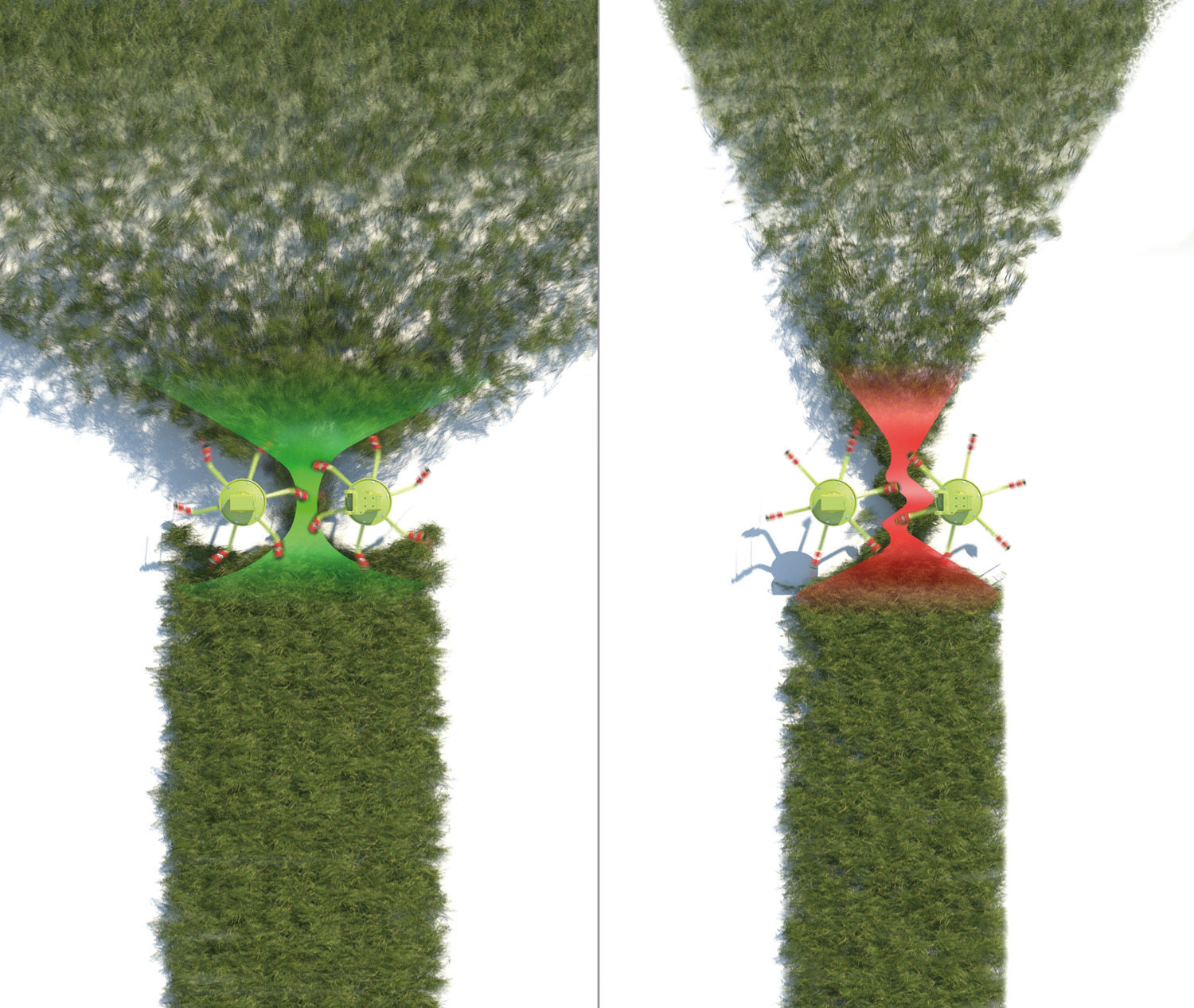

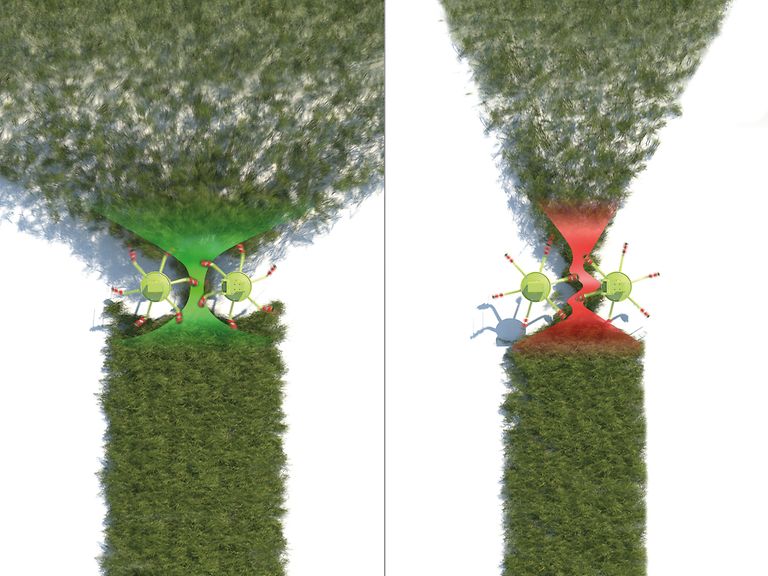

Z uvedbo koncepta pretoka materiala MAX SPREAD je CLAAS poskrbel za revolucijo na področju tehnike obračalnikov, od katere imajo koristi vsi modeli VOLTO: največji in najmanjši – vsi imajo MAX SPREAD. Posebnost te tehnike so nosilci žbic, zamaknjeni za 29,3° nazaj.

Pregled prednosti MAX SPREAD:

Povečana zmogljivost
Nežen pretok krme
Čista slika raztrosa
Izboljšana zmogljivost pretoka
Izjemna kakovost dela

Tehnologija rotorjev MAX SPREAD

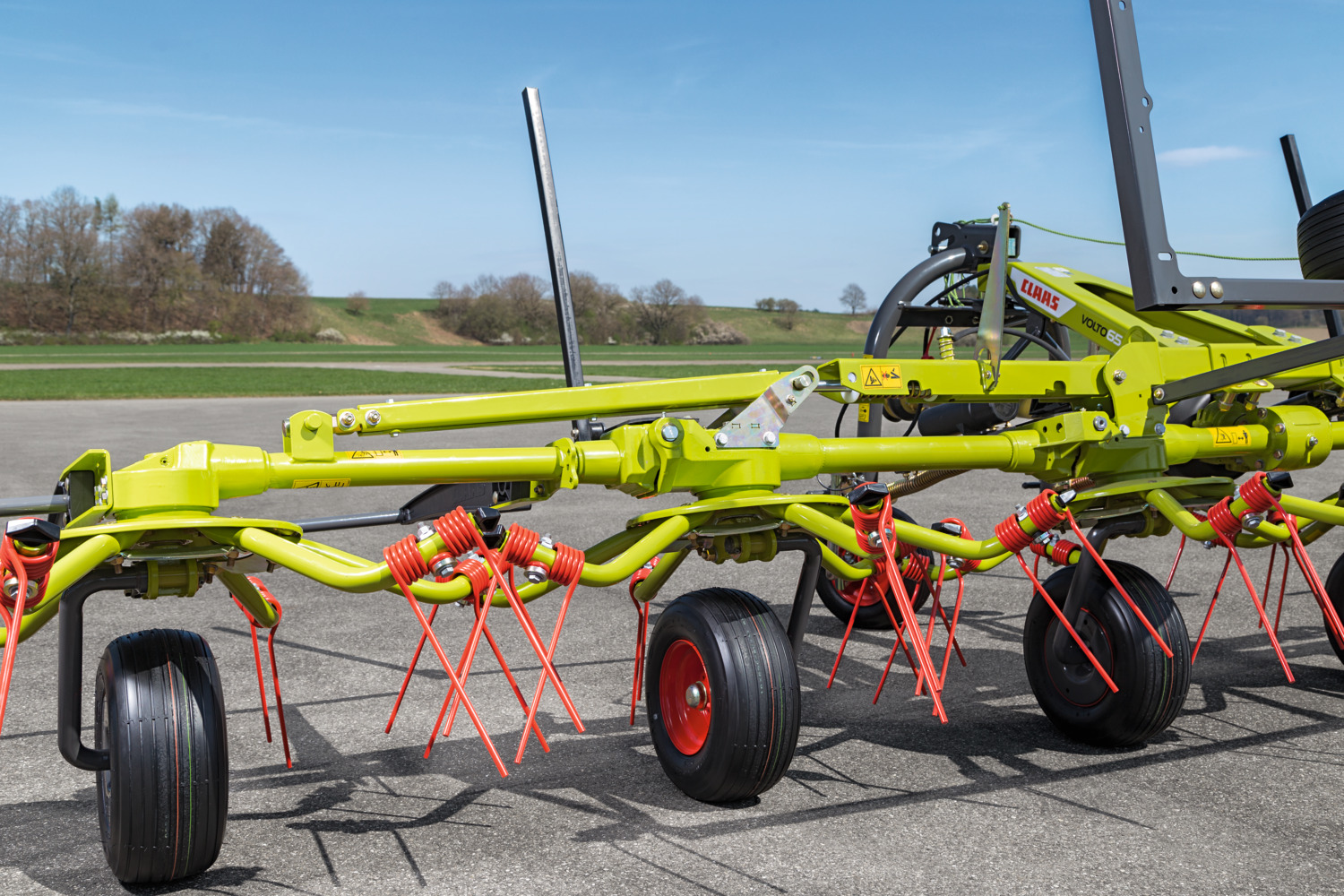

Enakomernejša razporeditev s priključki žbic z naklonom.

Tudi pri oddaji krme ima zamik za 29,3° pozitiven učinek. Kot zamaknjene lopatice za raztresanje pri cisterni za gnojevko tudi tukaj pride do širše in enakomernejše razporeditve krme in optimalne slike raztrosa. K temu učinku razmetavanja gnojila dodatno pripomorejo žbice, ki se sproščajo v smeri navitja. Ta dodatni impulz razporedi krmo po vsej širini.

Tehnologija rotorjev MAX SPREAD.

Najvišja kakovost s sušenjem po slojih.

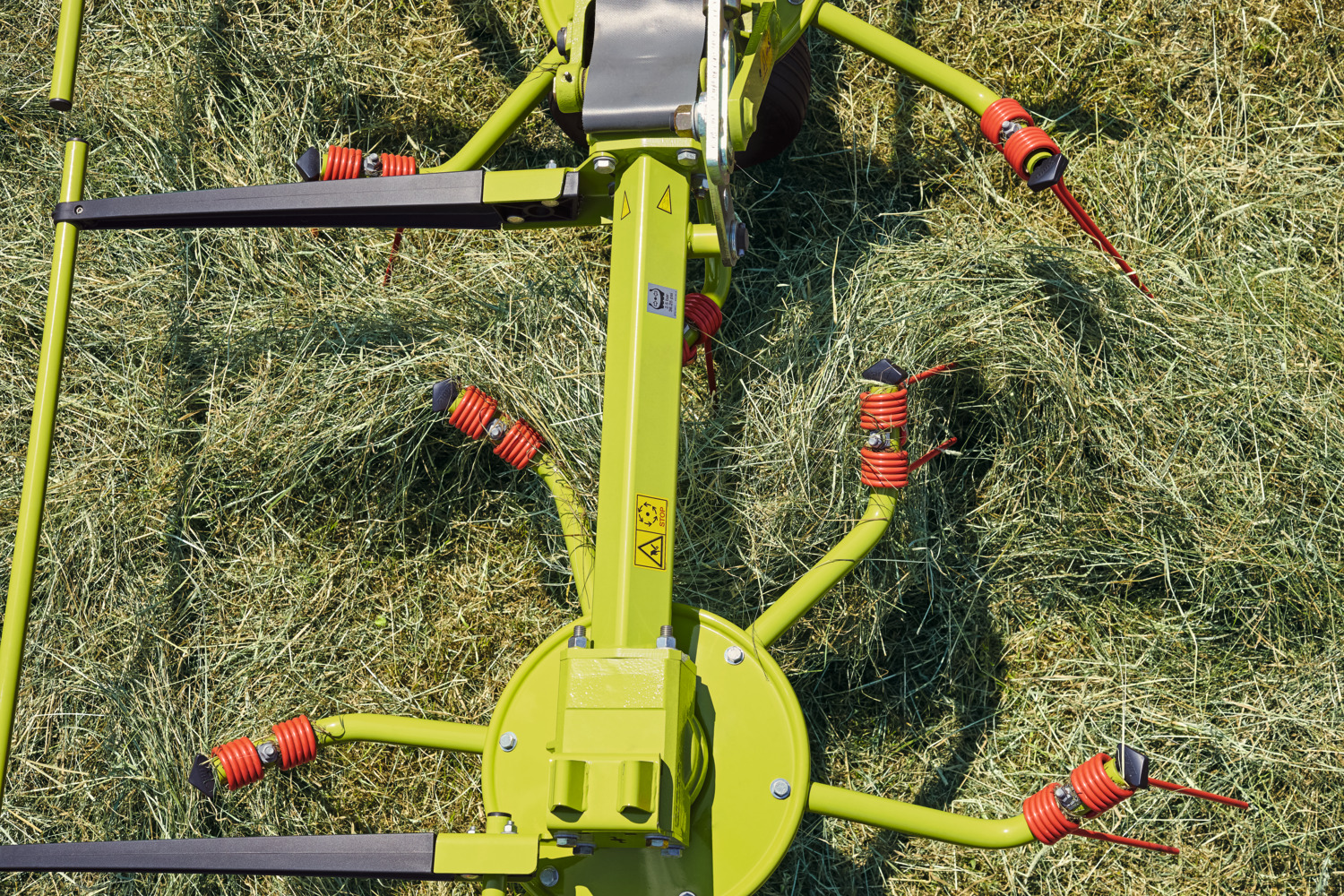

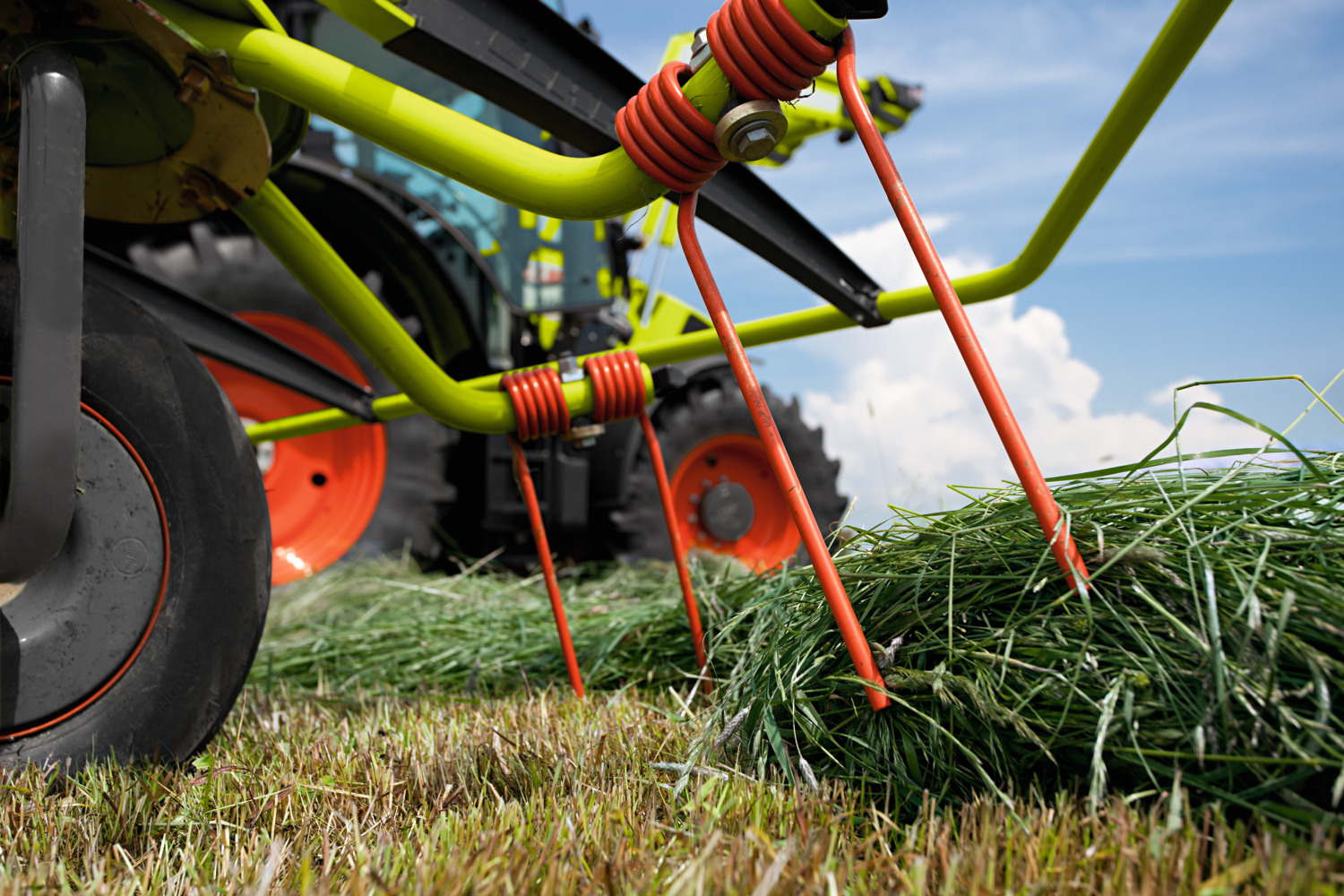

Za spravilo kakovostne krme je treba krmo enakomerno posušiti. Zato so žbice obračalnika VOLTO opremljene s kraki enake dolžine. Krmo pobirajo v plasteh in poskrbijo, da je dobro premešana. S tem se ustvari homogena slika raztrosa, ki omogoča hitro sušenje krme.

Tehnologija rotorjev MAX SPREAD.

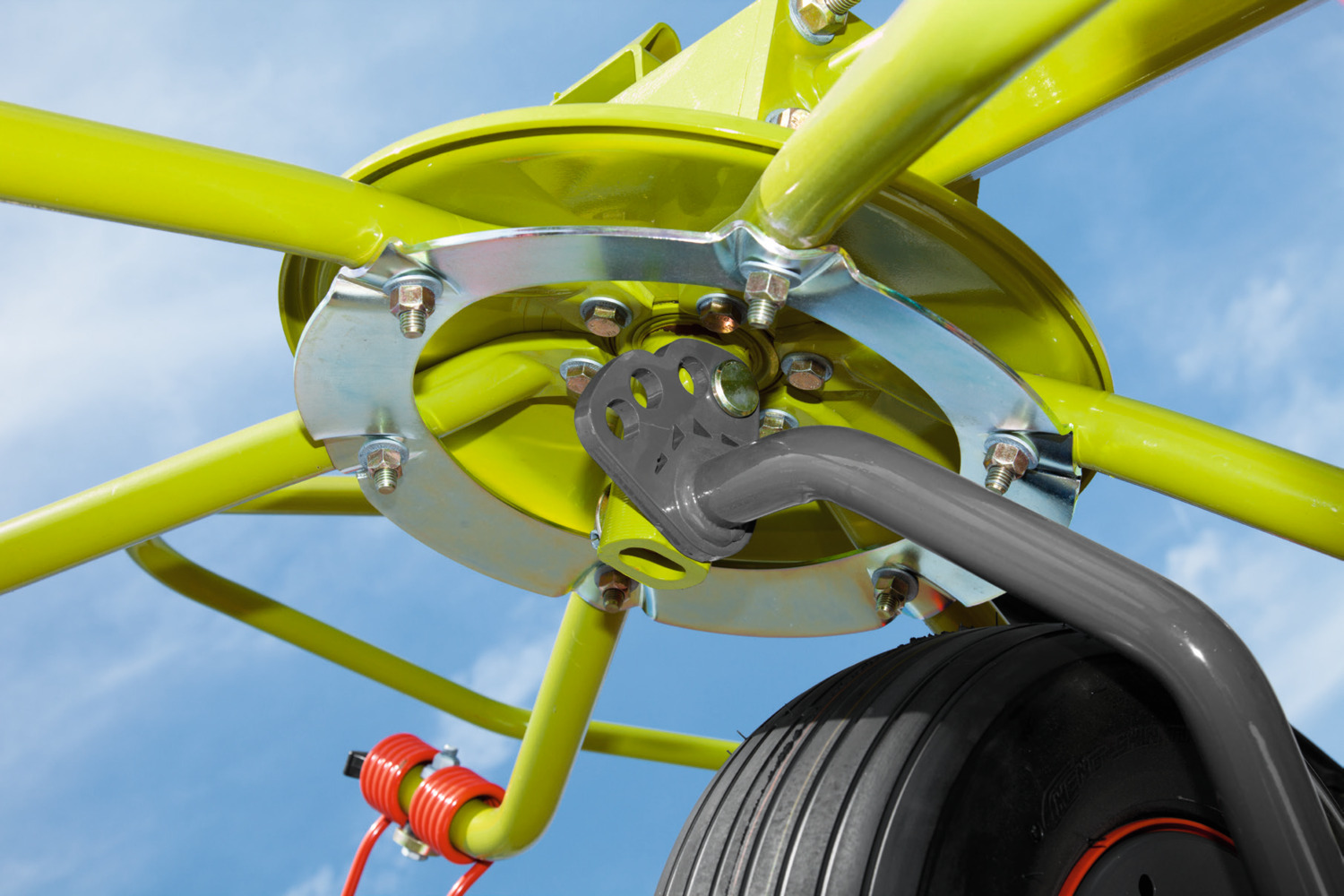

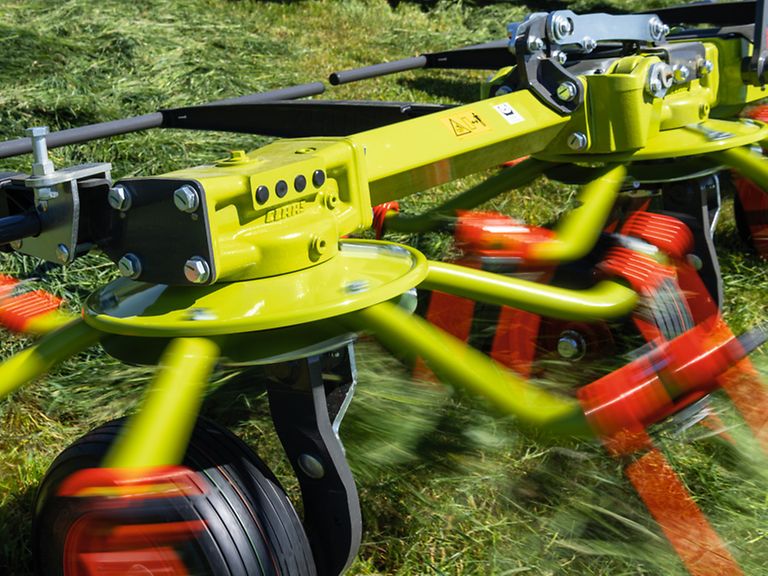

Okrogle roke cevi in nastavitev kota raztrosa.

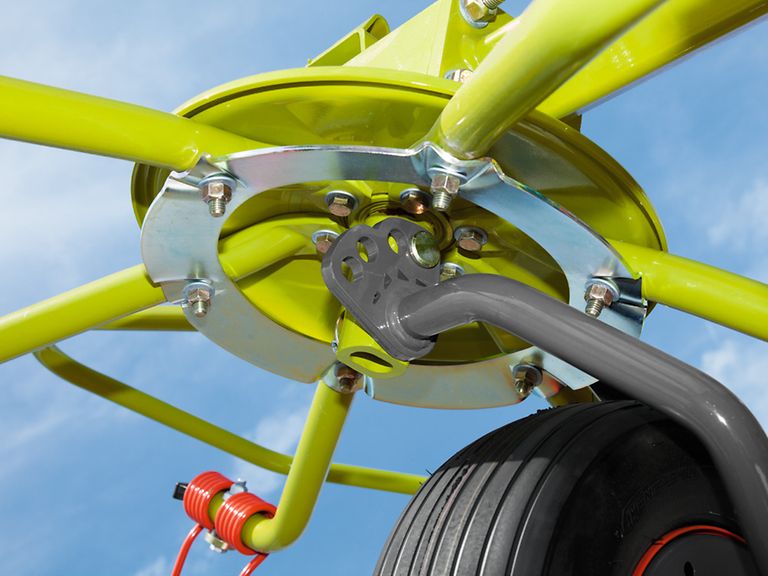

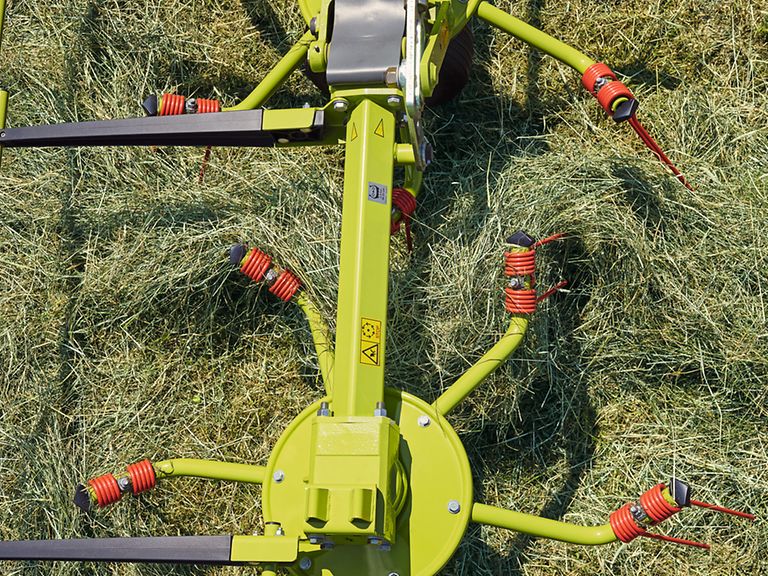

Največje sile med obračanjem delujejo na raztrosne roke. Zato so te izdelane iz okroglih cevi, ki so zelo torzijsko odporne. Raztrosne roke so privite z rotorskimi diski in dodatno stabilizirane z utori naslonskega obročka.

Da lahko stroj prilagodite ustreznim pogojem žetve, je mogoče kot raztrosa nastaviti v razponu od 12° do 18°, odvisno od modela. Poleg tega je mogoče žbice nastaviti za 7° naprej ali nazaj. Tako lahko natančno prilagodite želeno sliko raztrosa.

Tehnologija rotorjev MAX SPREAD.

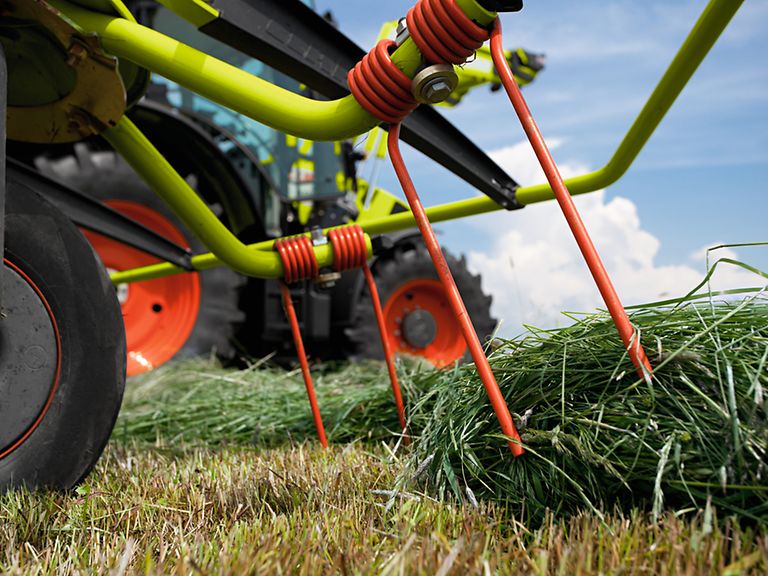

Boljša zaščita zaradi zaščite pred izgubo žbic.

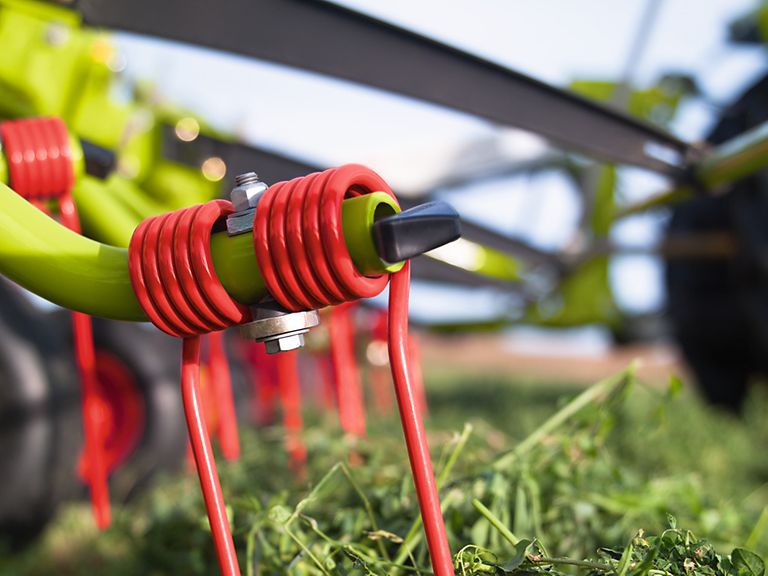

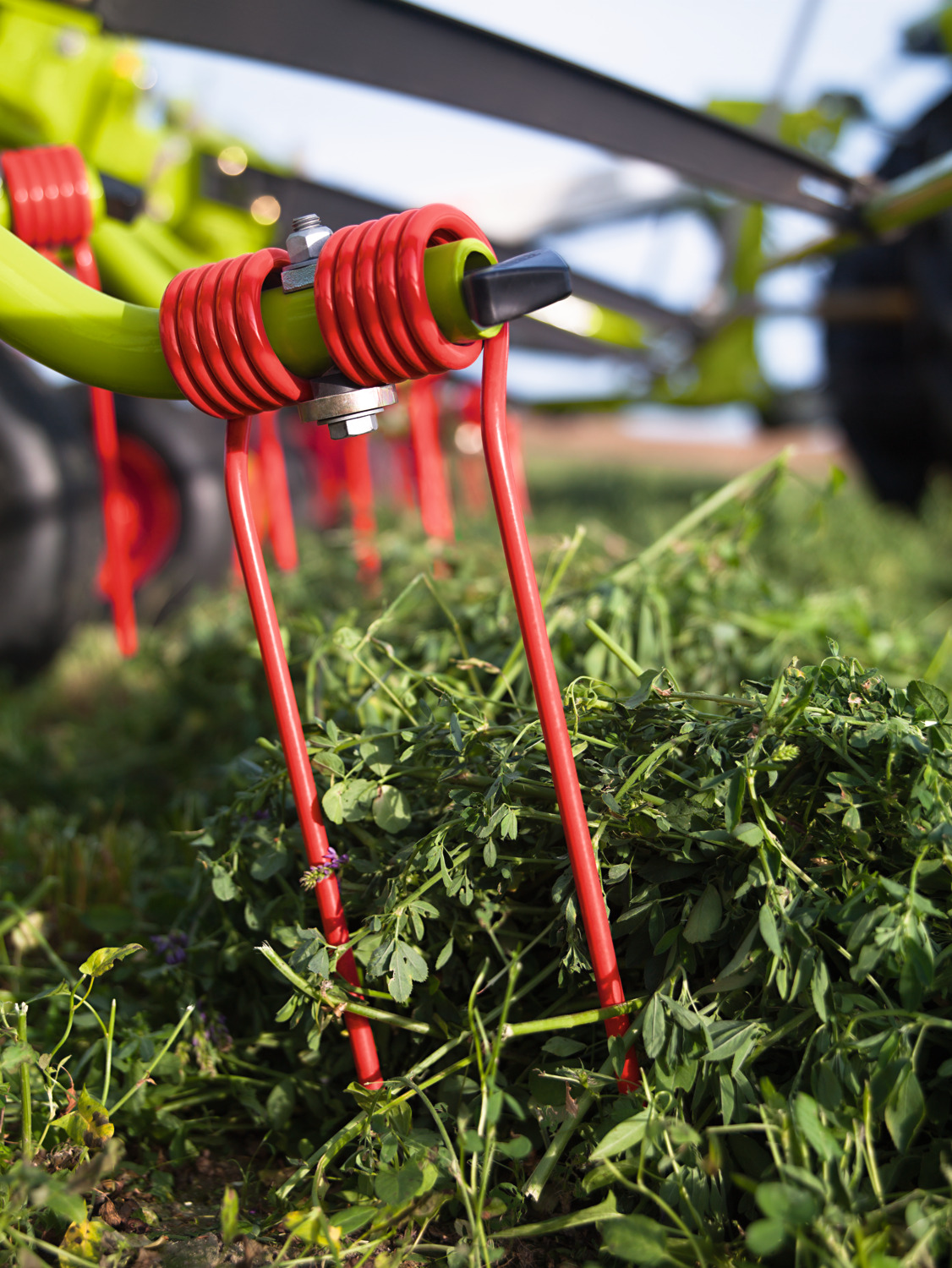

Za blaženje obremenitev imajo žbice pet navitij. Z debelino materiala 9,5 mm so kljub temu dovolj toge, da zagotavljajo čisto zgrabljanje. Za zaščito živali in sledečih žetvenih strojev ima vsaka roka za raztresanje zaščito pred izgubo žbic, ki v primeru zloma žbice preprečuje njeno izgubo in zaradi trapezoidne oblike preprečuje ovijanje okoli roke za raztresanje.

Pogonska tehnika PERMALINK.

Šestkotna gred zanesljivo prenaša pogonsko silo na vse pogone rotorjev. Na pregibnih mestih prstaste spojke PERMALINK zagotavljajo varno uporabo.

Pogonska tehnika PERMALINK.

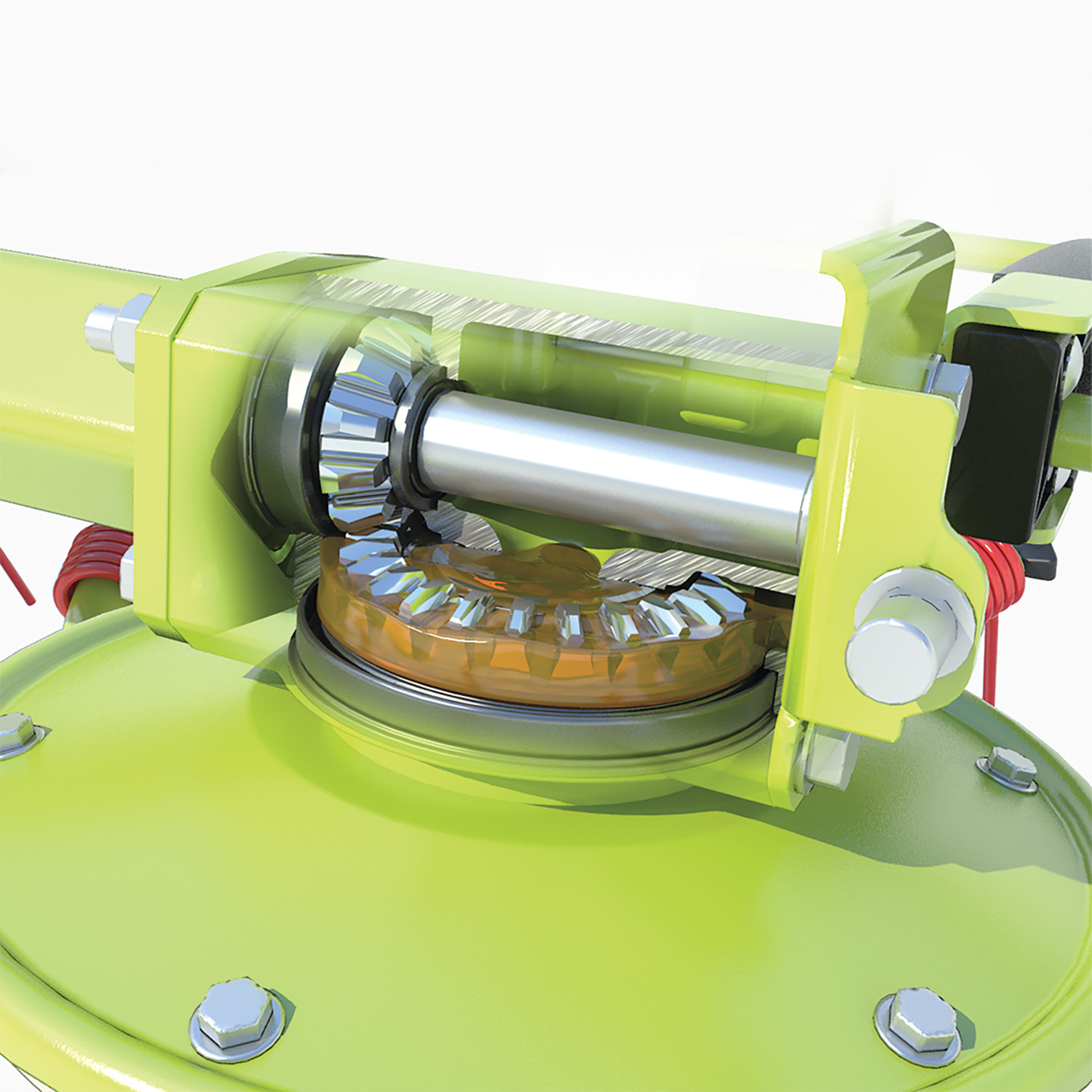

Tehnologija menjalnika – velika serija.

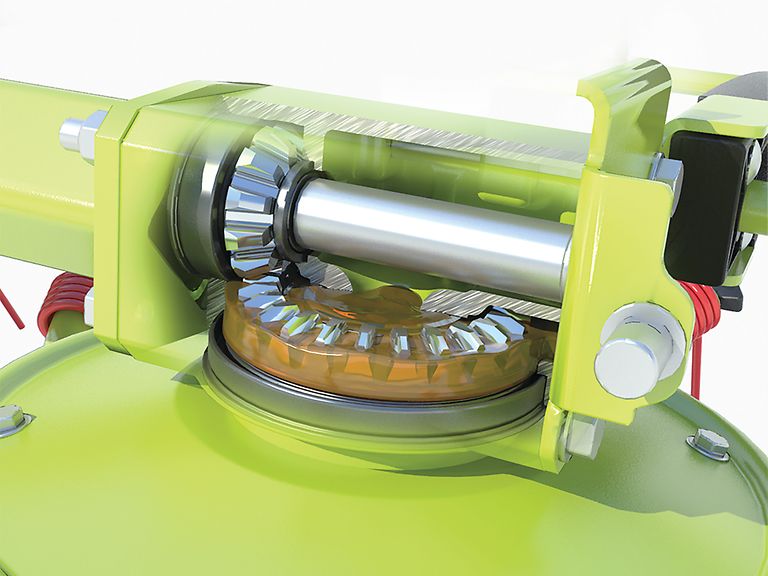

Celotna velika serija VOLTO ima hermetično zaprte in trajno mazane pogone rotorjev. V povezavi s prstasto spojko PERMALINK pogon pri teh obračalnikih ne potrebuje nobenega vzdrževanja vse do priključne gredi. Hkrati hermetično tesnilo preprečuje onesnaženje krme z mazivi.

Pogonska tehnika PERMALINK.

Tehnologija menjalnika – kompaktna serija.

V kompaktnem razredu je uporabljena naša preizkušena tehnologija menjalnika, za katero je značilna predvsem lahka zasnova. Hkrati pa zaradi stabilne konstrukcije zanesljivo prenaša velike obremenitve.

Pogonska tehnika PERMALINK.

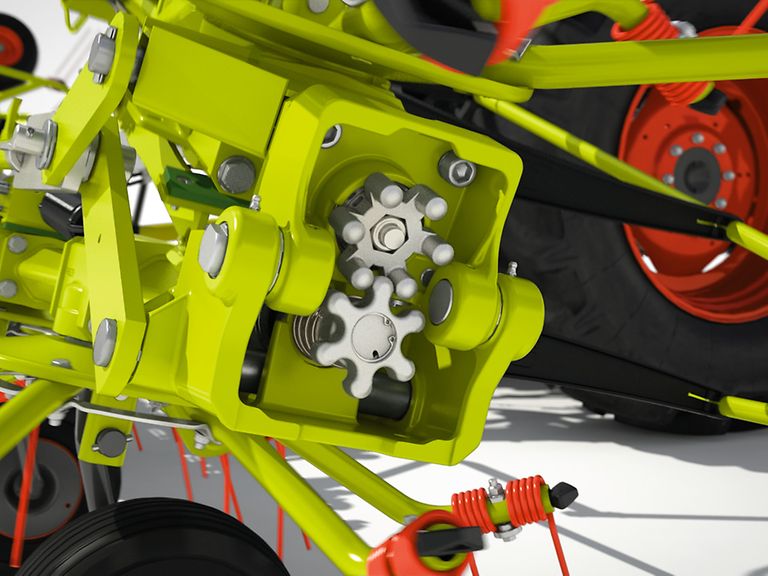

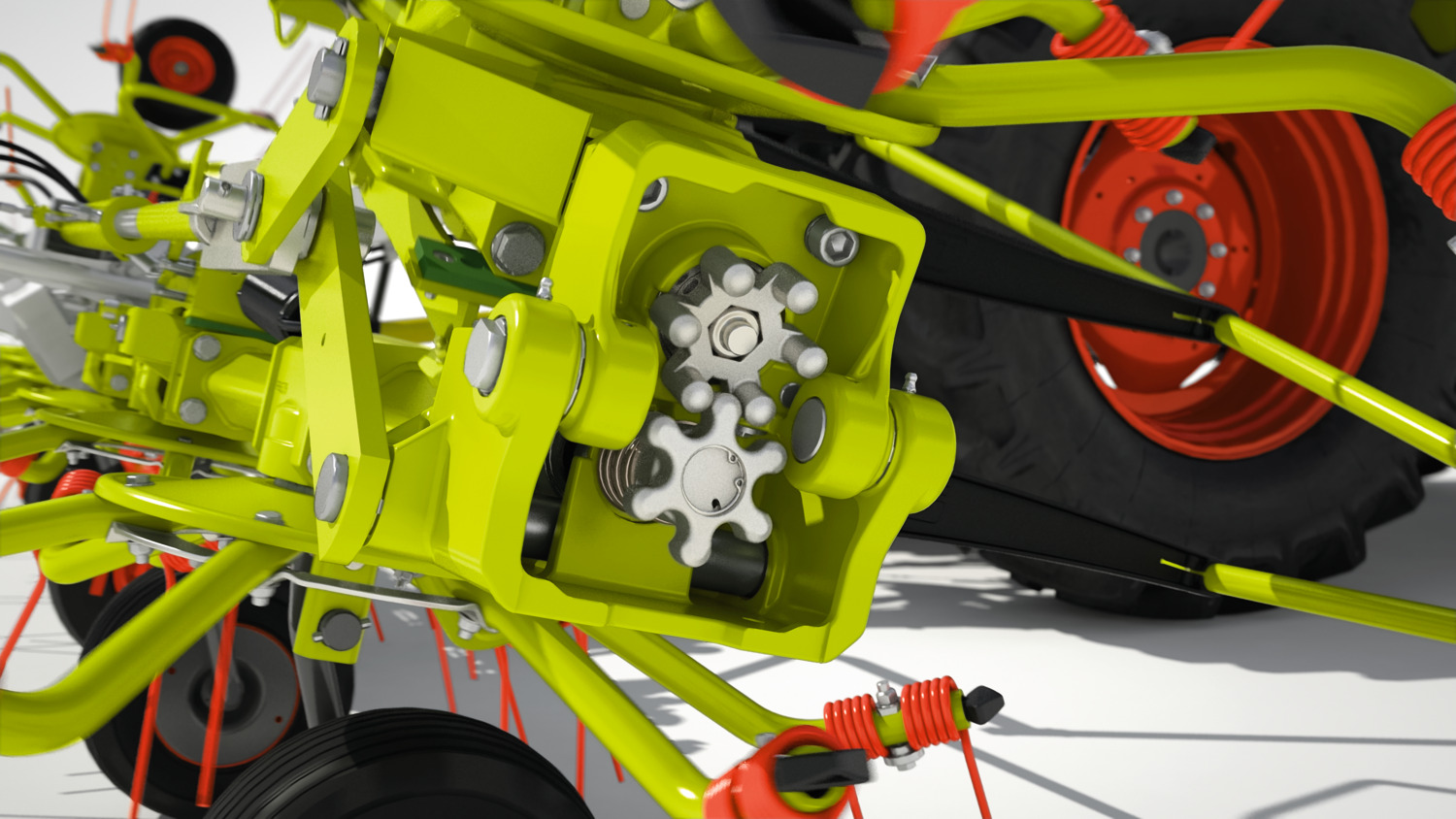

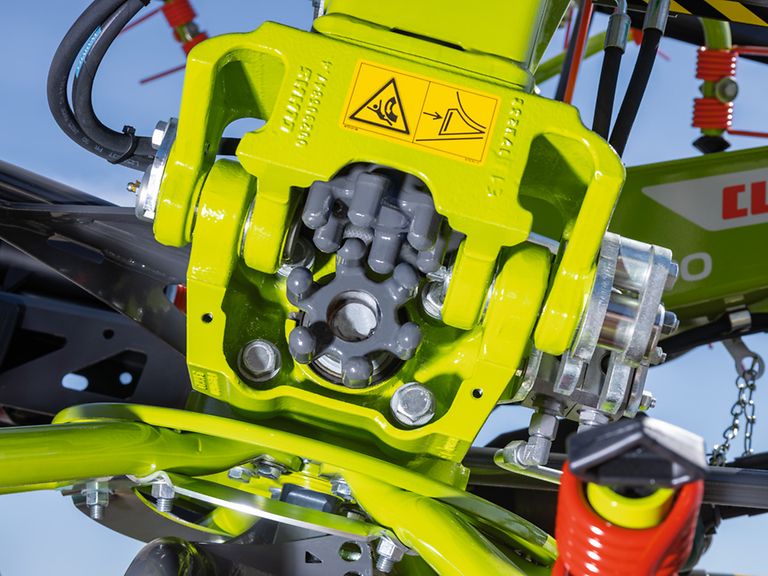

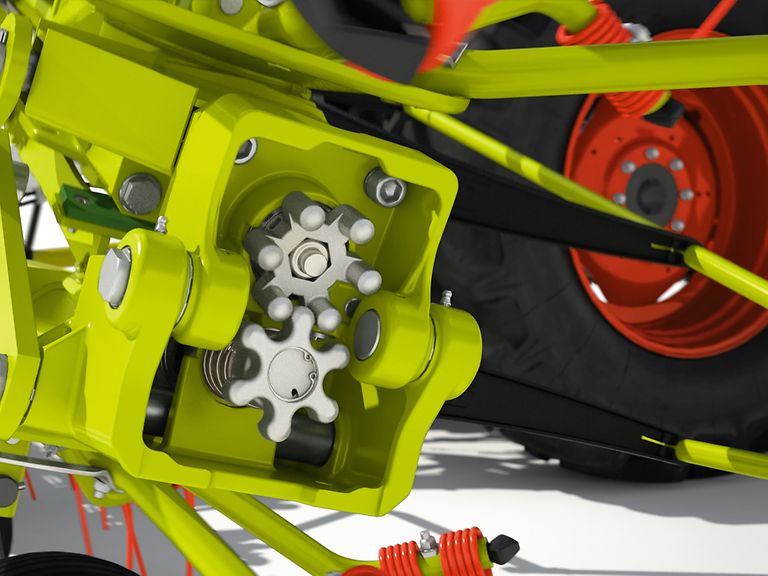

Prenos moči: prstna spojka PERMALINK.

Prenos moči pri VOLTO poteka prek prstaste spojke PERMALINK, ki skrbi za zanesljiv prenos moči v vseh delovnih situacijah. Poleg tega dopušča kote zlaganja/razpiranja vse do 180°, kar je predpogoj za kompakten transportni položaj.

Pogonska tehnika PERMALINK.

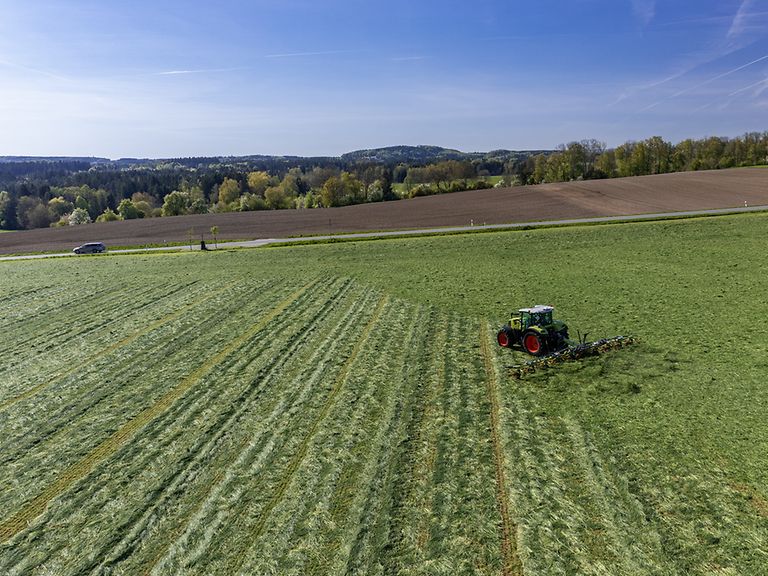

Menjalnik za nočne redi.

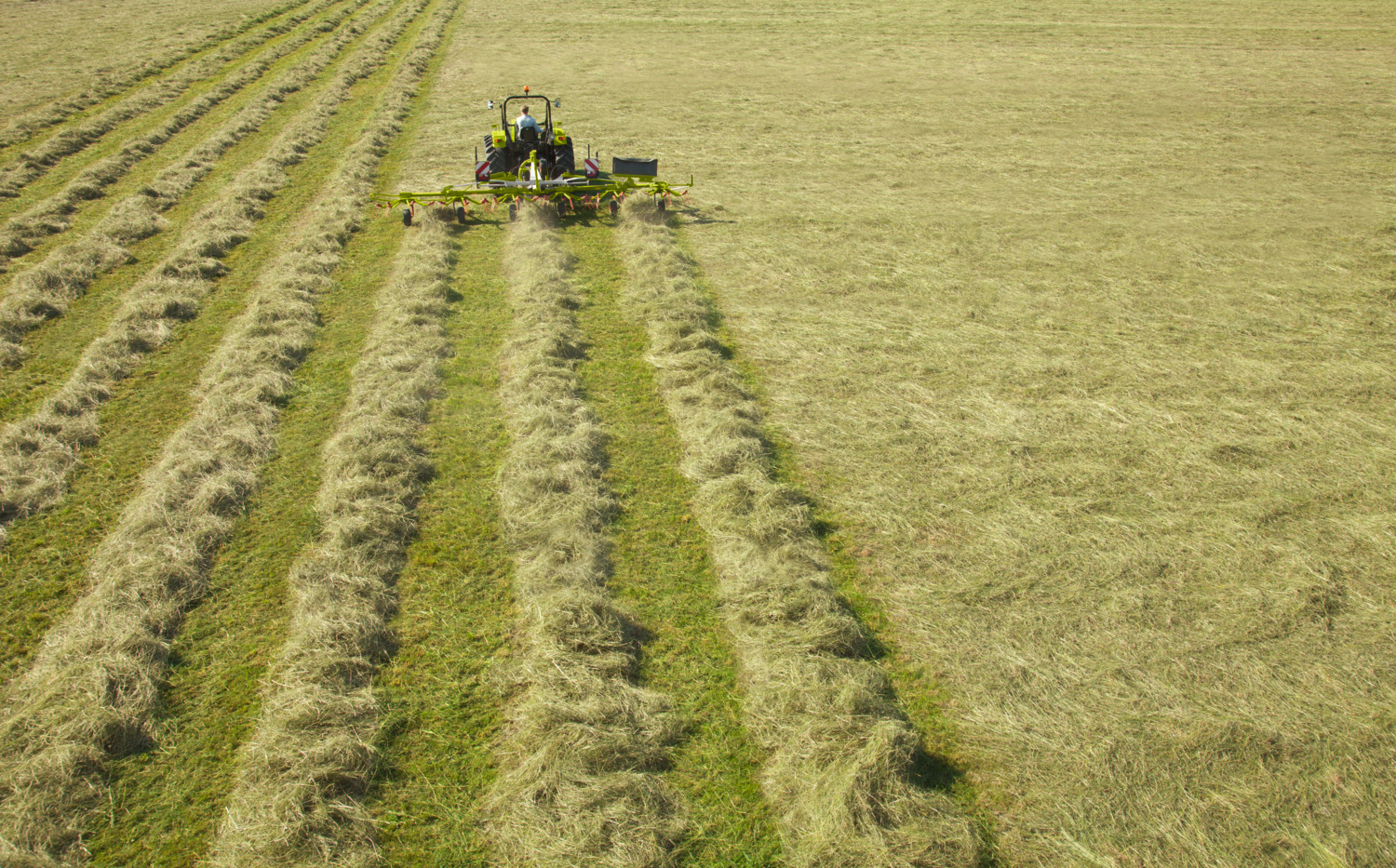

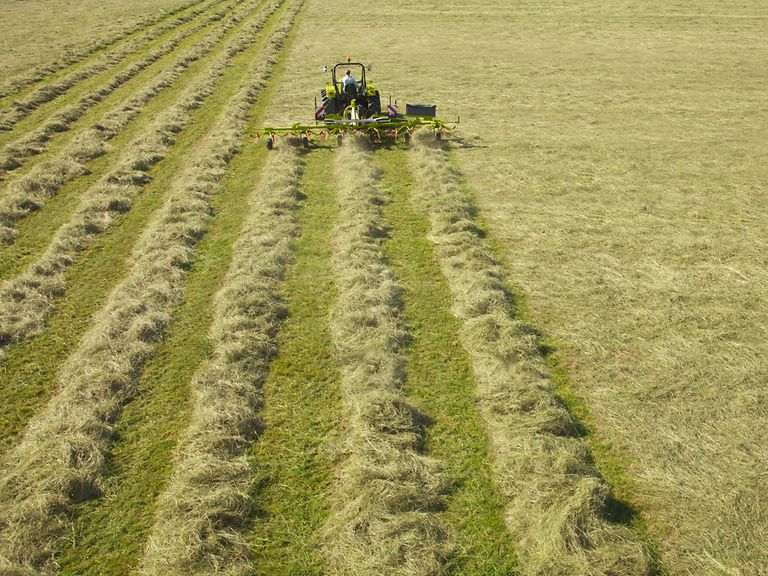

Pri delu s senom je zlasti pri tesnih časovnih okvirjih smiselna izdelava nočnih zgrabkov. Tako seno čez noč vpije manj vlage in se hitreje posuši. V ta namen se uporablja menjalnik za nočni zgrabek, ki zmanjša hitrost rotorja za ⅓, zato se krmo odloži na več manjših zgrabkih.

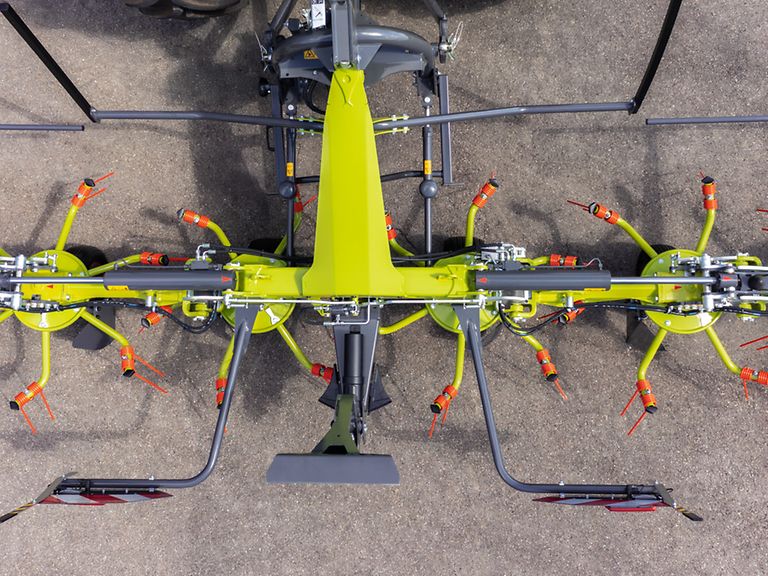

Konstrukcija okvirja.

Inteligentna jeklena konstrukcija se odraža tudi v konstrukciji okvirja – odvisno od modela smo uporabili kvadratno cev, obrnjeno za 45°, ali okrogli profil, optimiziran glede na težo.

Konstrukcija okvirja.

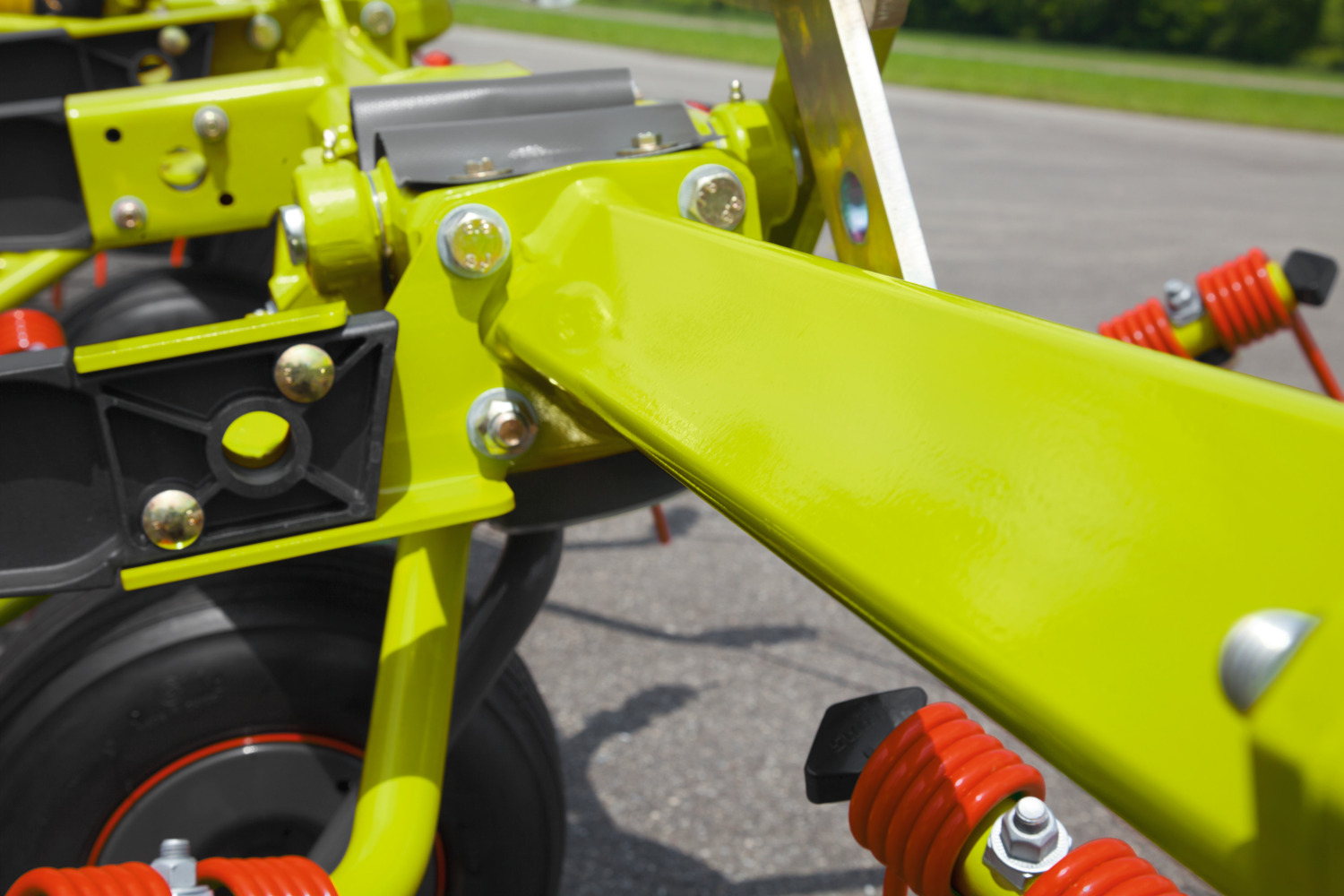

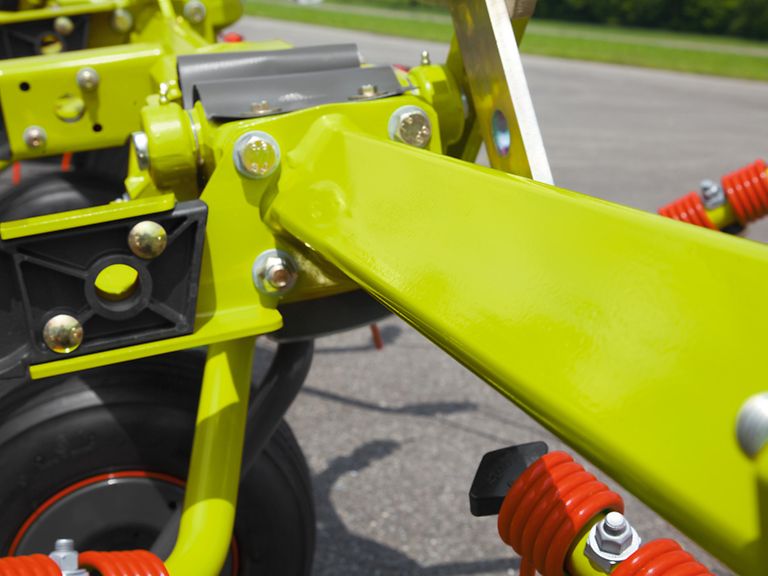

Vzdržljivost in zmogljivost zaradi kvadratnega okvirja.

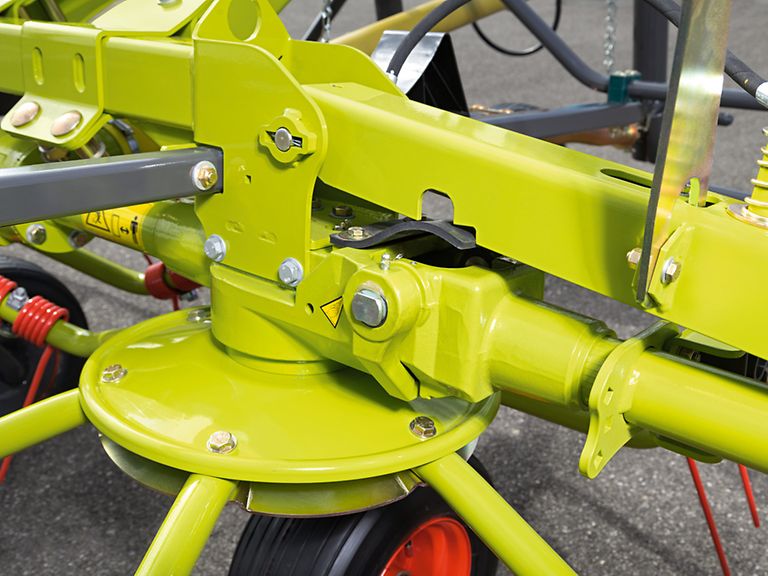

Potrebno vzdržljivost pri uporabi ima VOLTO zaradi masivnih kvadratnih cevi debeline 8 mm, ki so zasukane za 45°. To absorbira upogibne sile in zagotavlja dolgoročno varnost delovanja. Poleg tega masivni liti spoji z dvojno rezano spojitvijo absorbirajo sile, ki delujejo na okvir.

Konstrukcija okvirja.

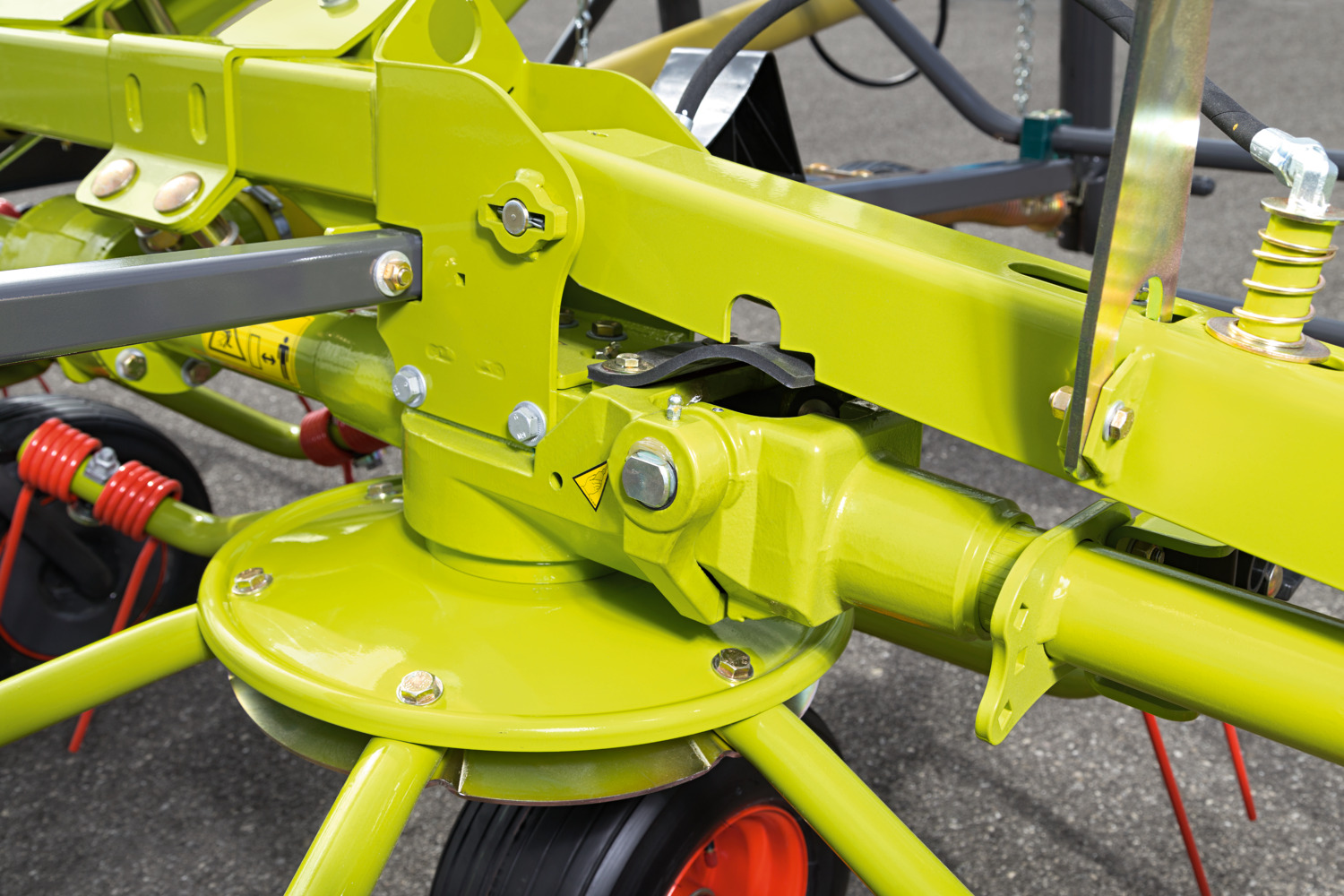

Stabilen okvir s profili okroglih cevi.

Robustna konstrukcija okvirja in čvrsta povezava med rotorji z okroglimi cevmi zagotavljata potrebno stabilnost pri uporabi. Zaradi te konstrukcije je VOLTO še posebej vzdržljiv.

Konstrukcija okvirja.

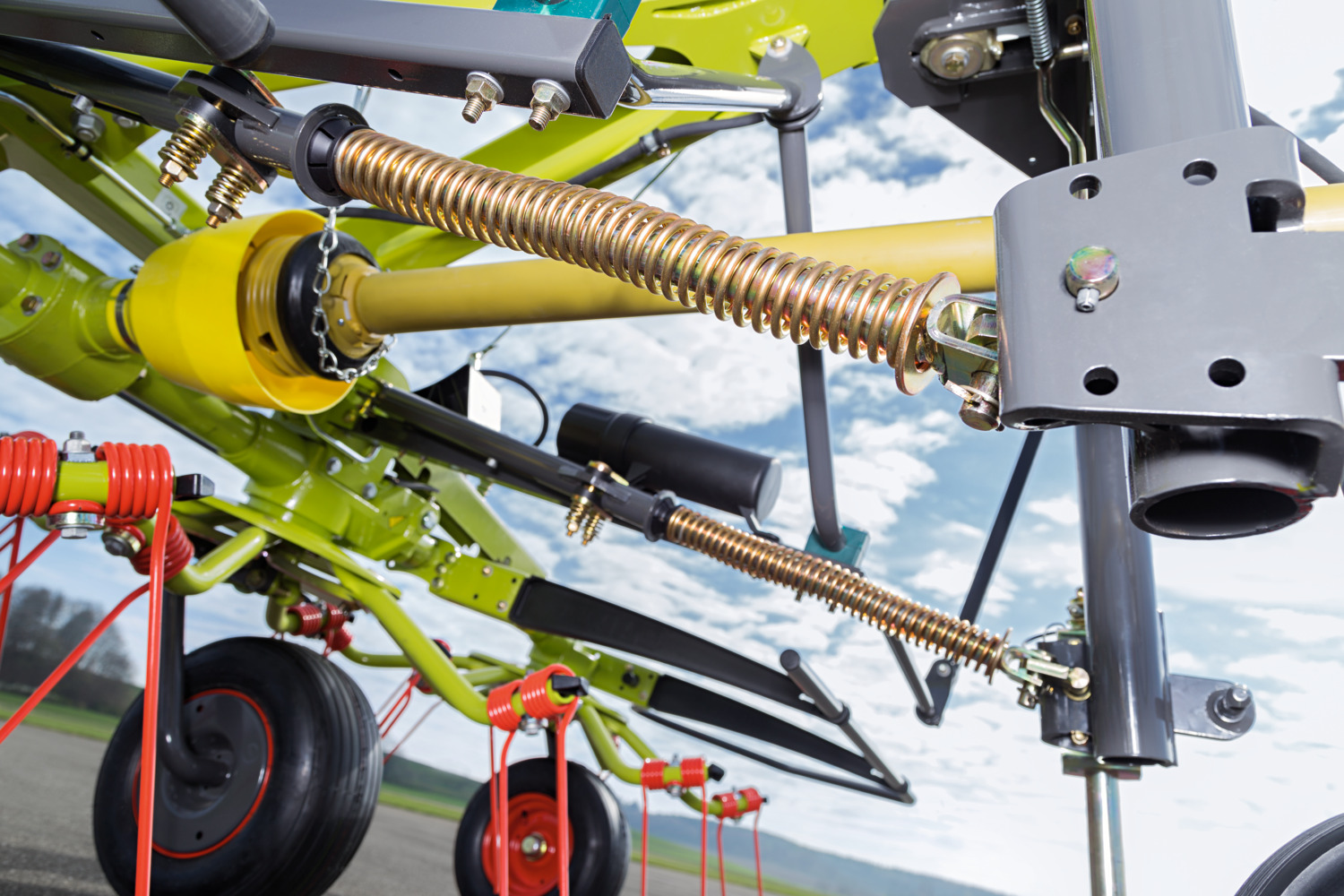

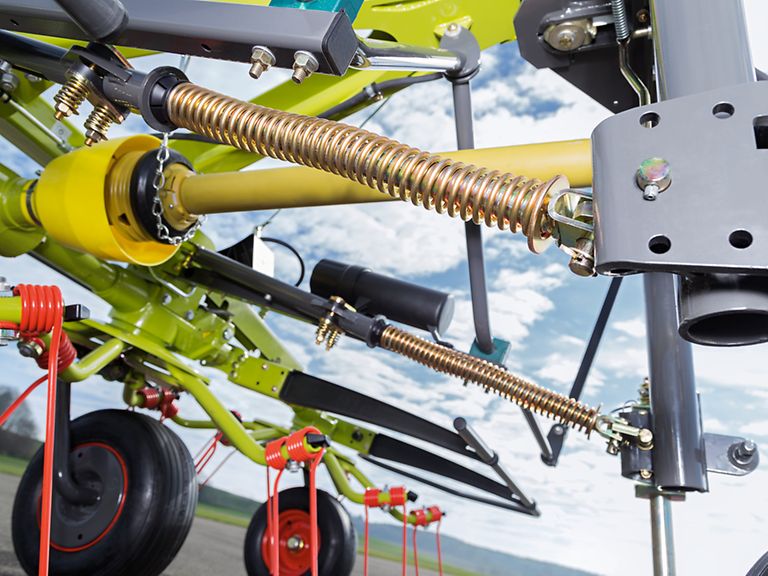

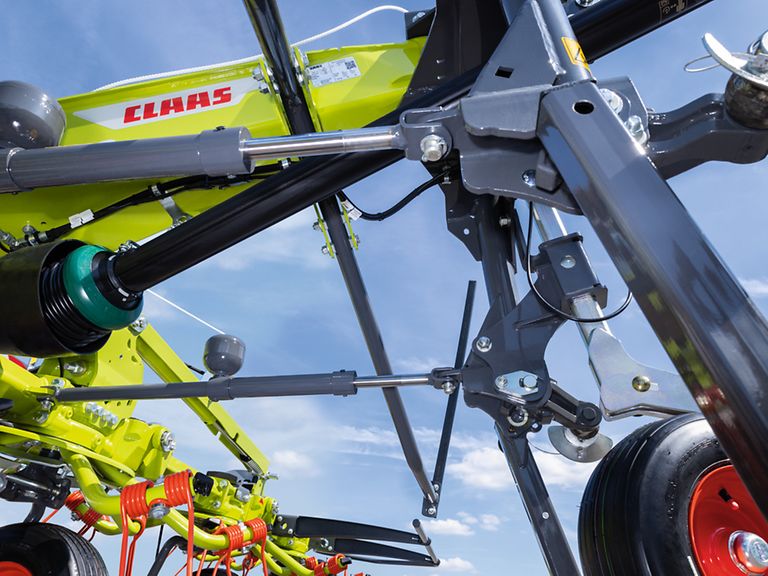

Stabiliziranje z usmerjevalnikom moči CLAAS.

Usmerjevalnik moči CLAAS sredinsko stabilizira stroj za traktorjem. To zagotavlja varen transport. Poleg tega je zato obračalnik bolj stabilen pri vožnji skozi ovinke in na pobočju.

Konstrukcija okvirja.

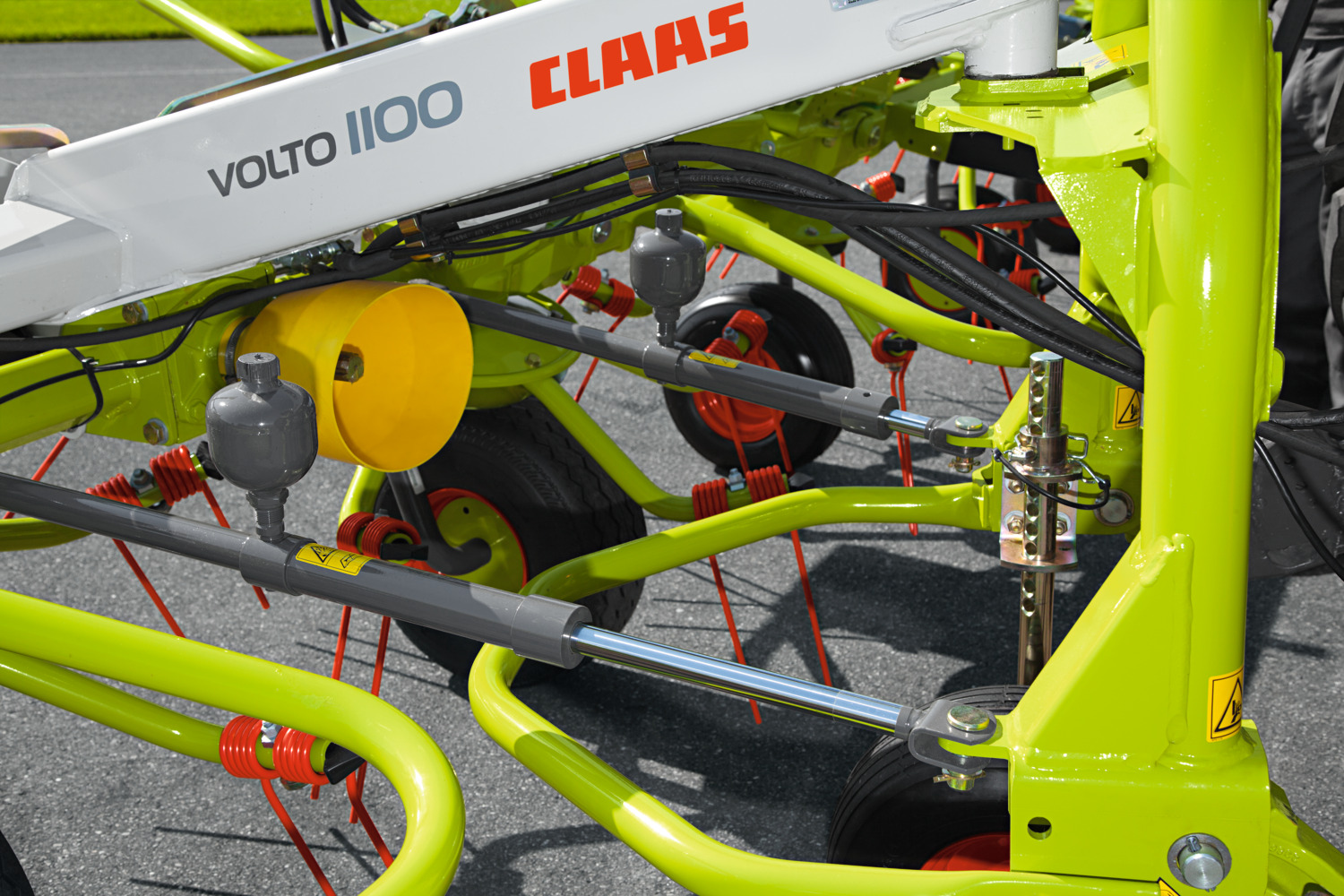

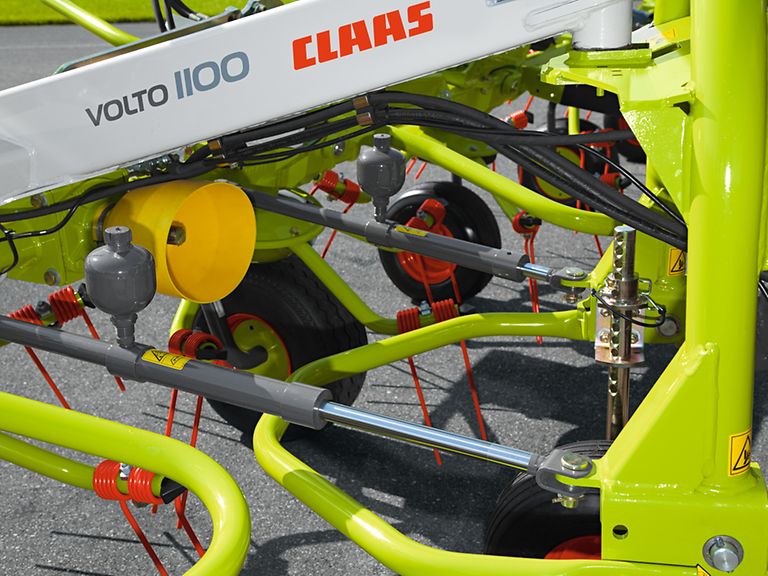

Hidravlični usmerjevalnik moči za VOLTO 1100.

Za gladko sledenje je VOLTO 1100 opremljen s hidravličnim usmerjevalnikom moči CLAAS, ki ne potrebuje vzdrževanja. Stroj centrira pri dvigu in vožnji v zavojih ter preprečuje nalet na nagibih.

Konstrukcija okvirja.

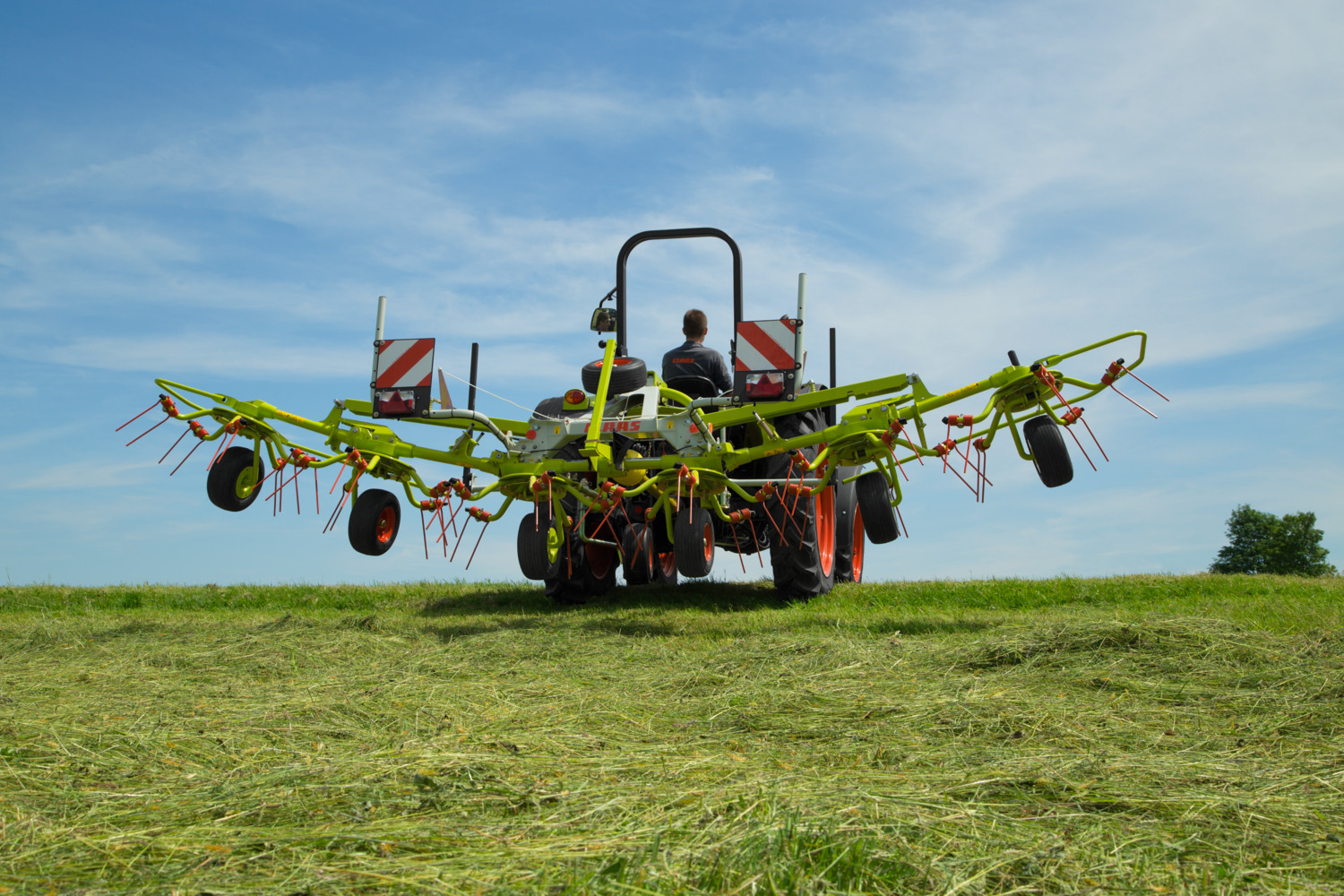

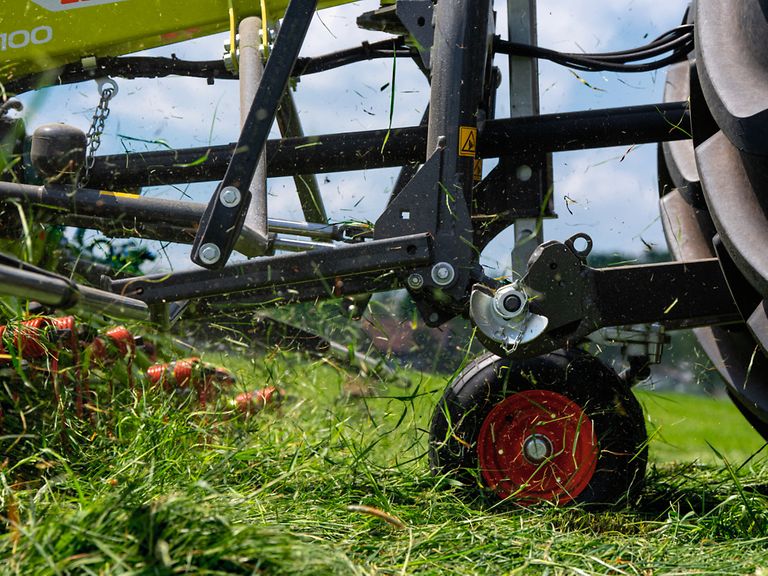

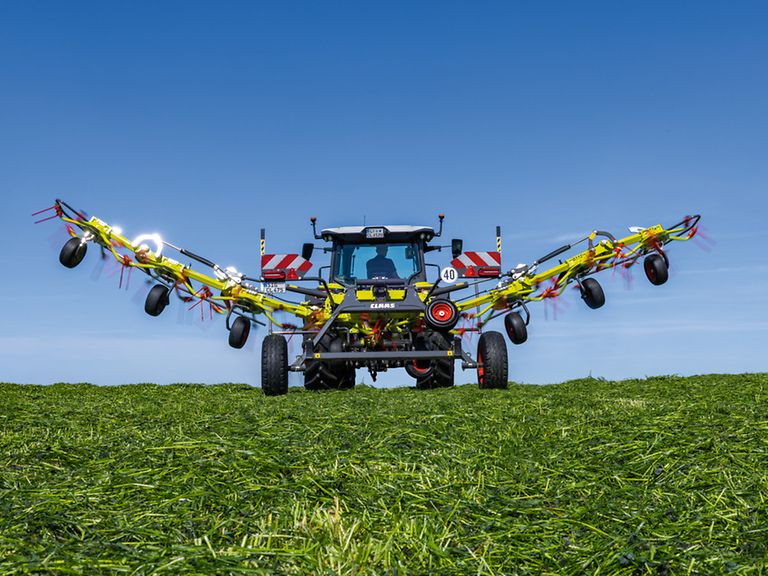

Dvig na ozarah.

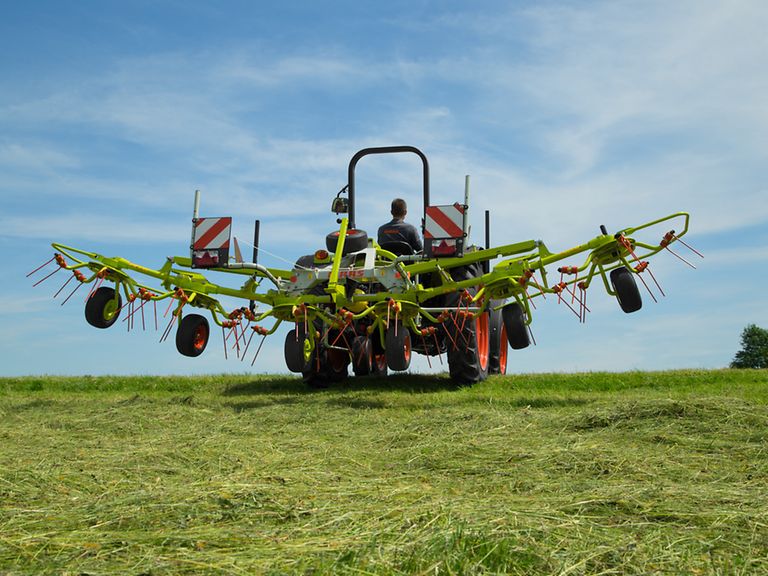

VOLTO ima odvisno od modela lahko že serijski dvig na ozarah, ali pa ga je mogoče opremiti dodatno. Dvig na ozarah stabilizira zunanji rotor za udobno vožnjo na ozarah.

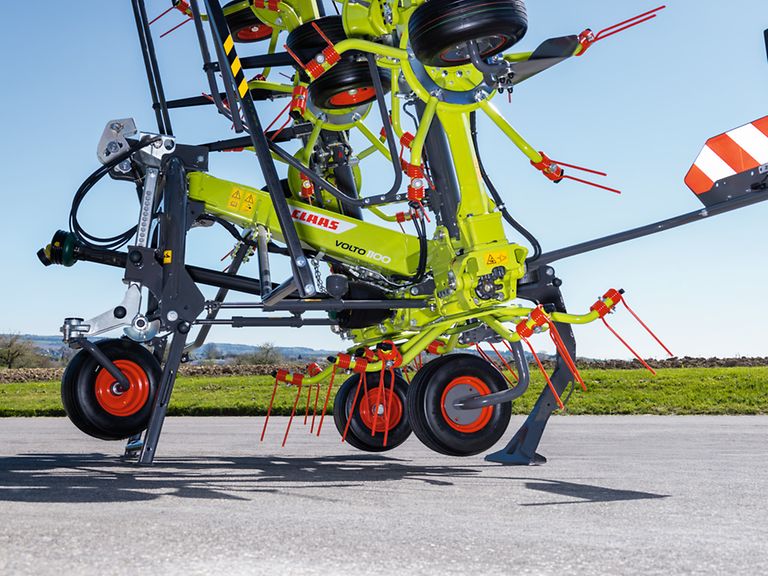

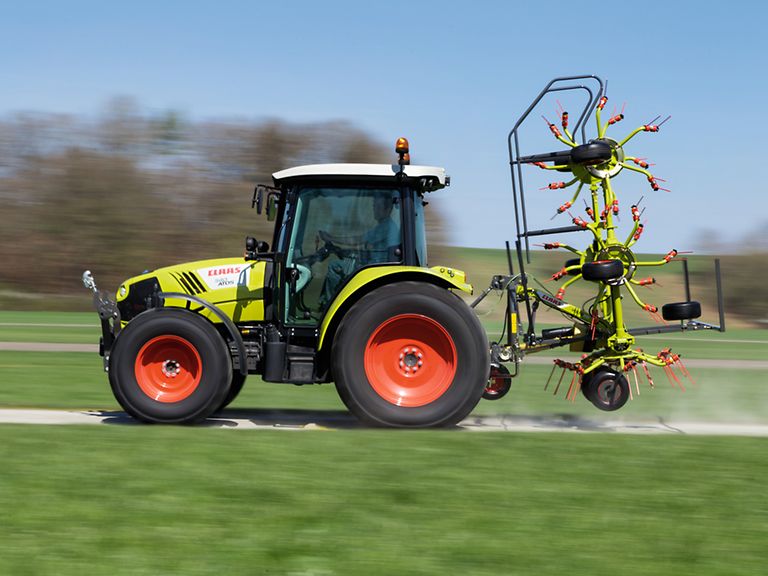

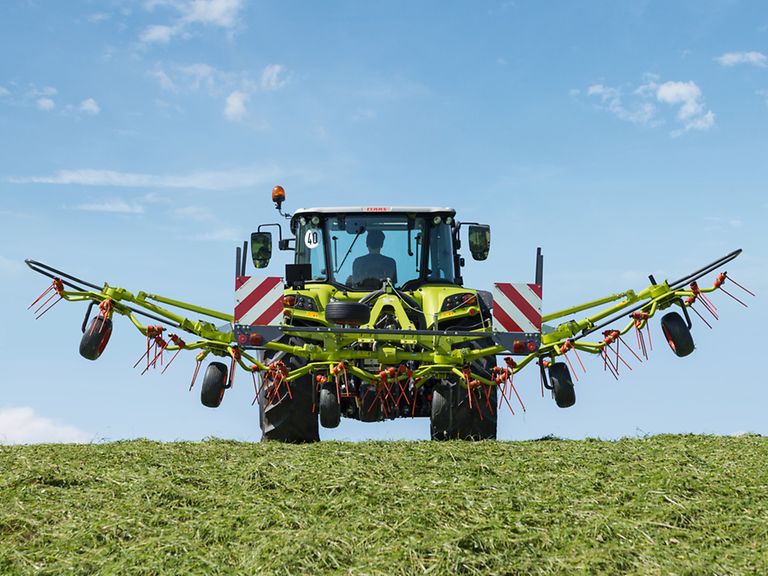

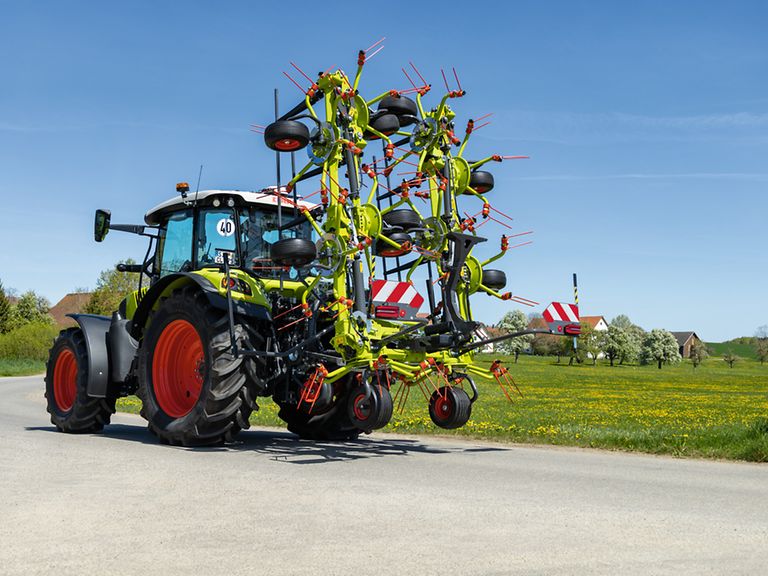

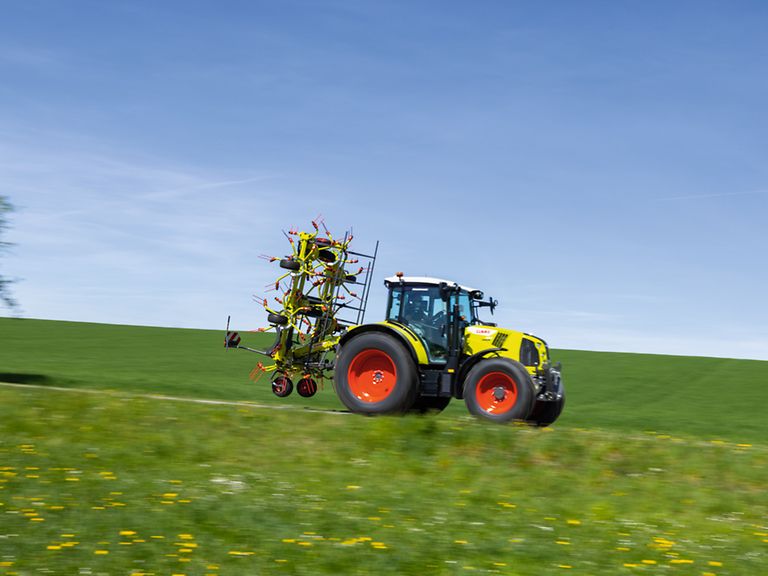

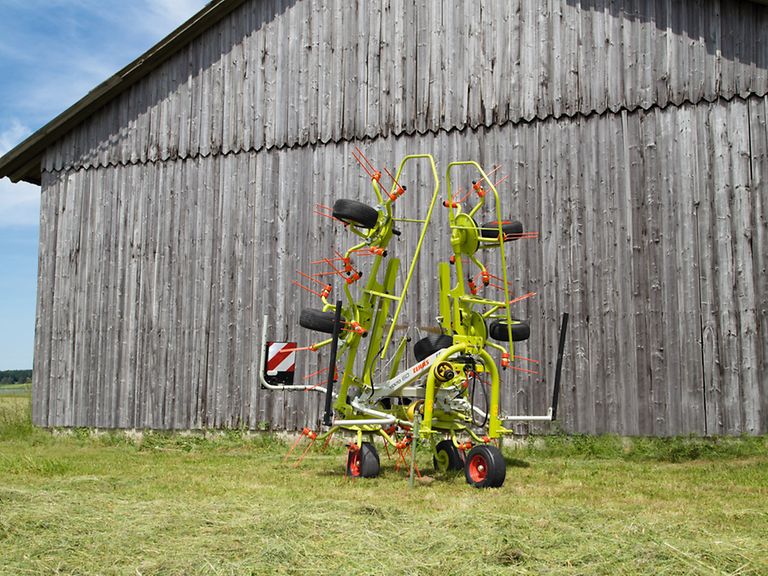

Zlaganje in transport.

Vedno varno in okretno na poti.

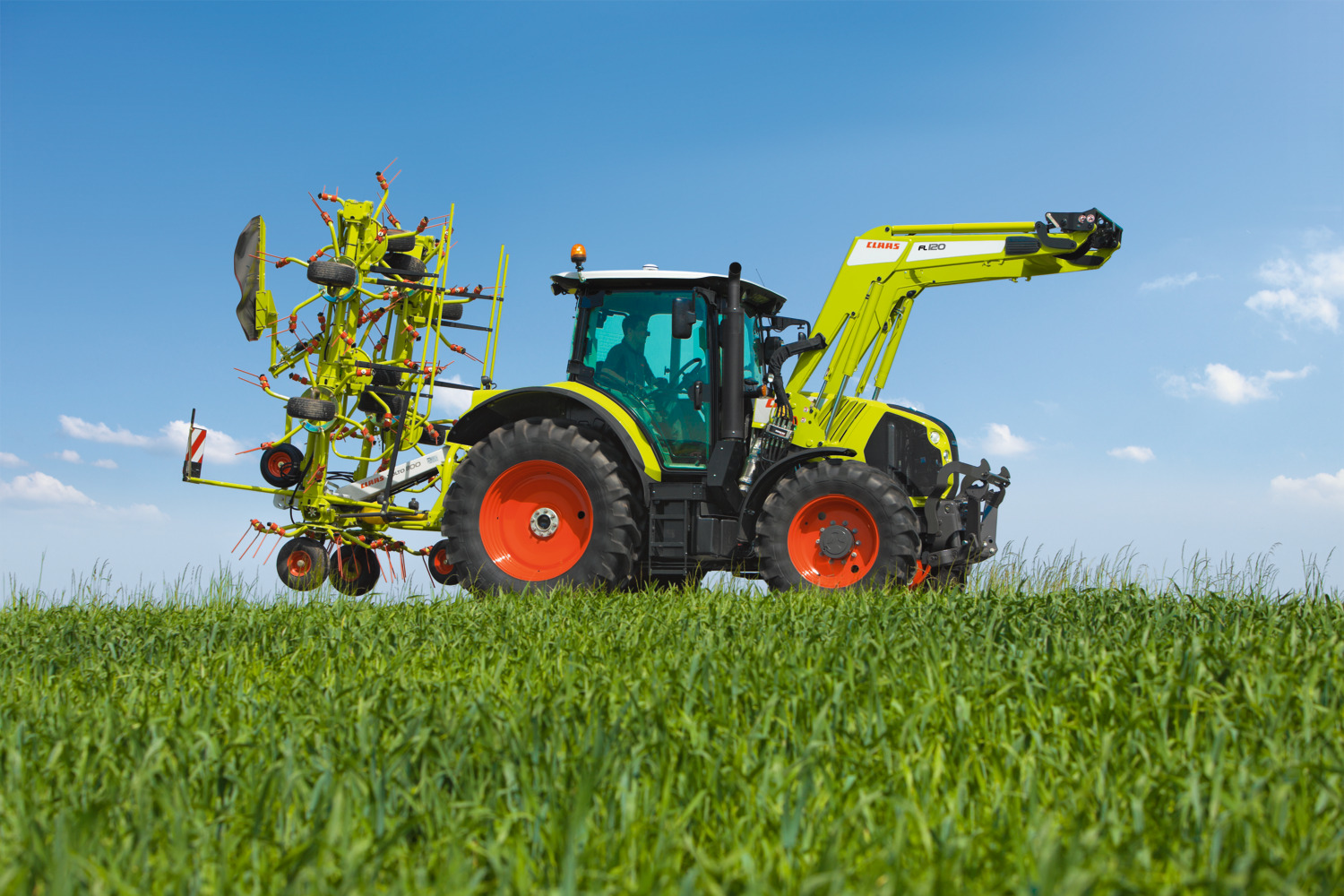

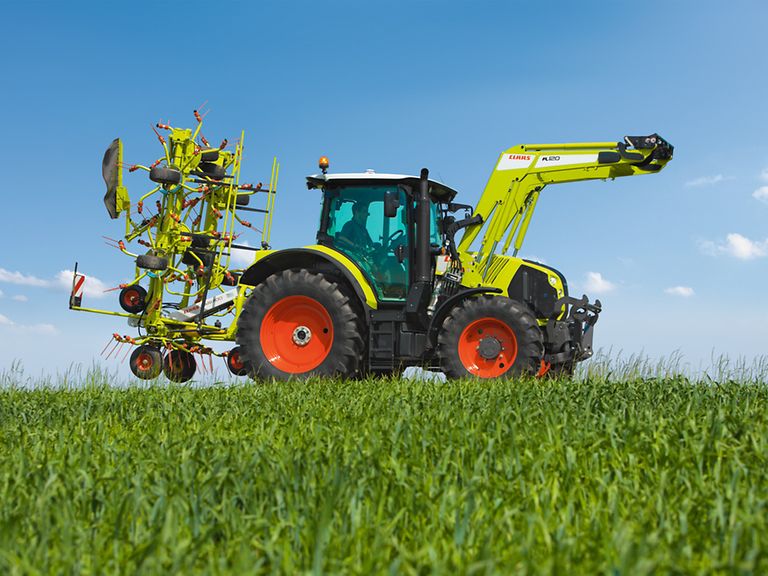

Zapiranje udobno poteka hidravlično iz kabine. Z inteligentnim zlaganjem konzol je vedno dosežen kompakten transportni položaj. Tako ste s svojim obračalnikom na cesti varni in okretni.

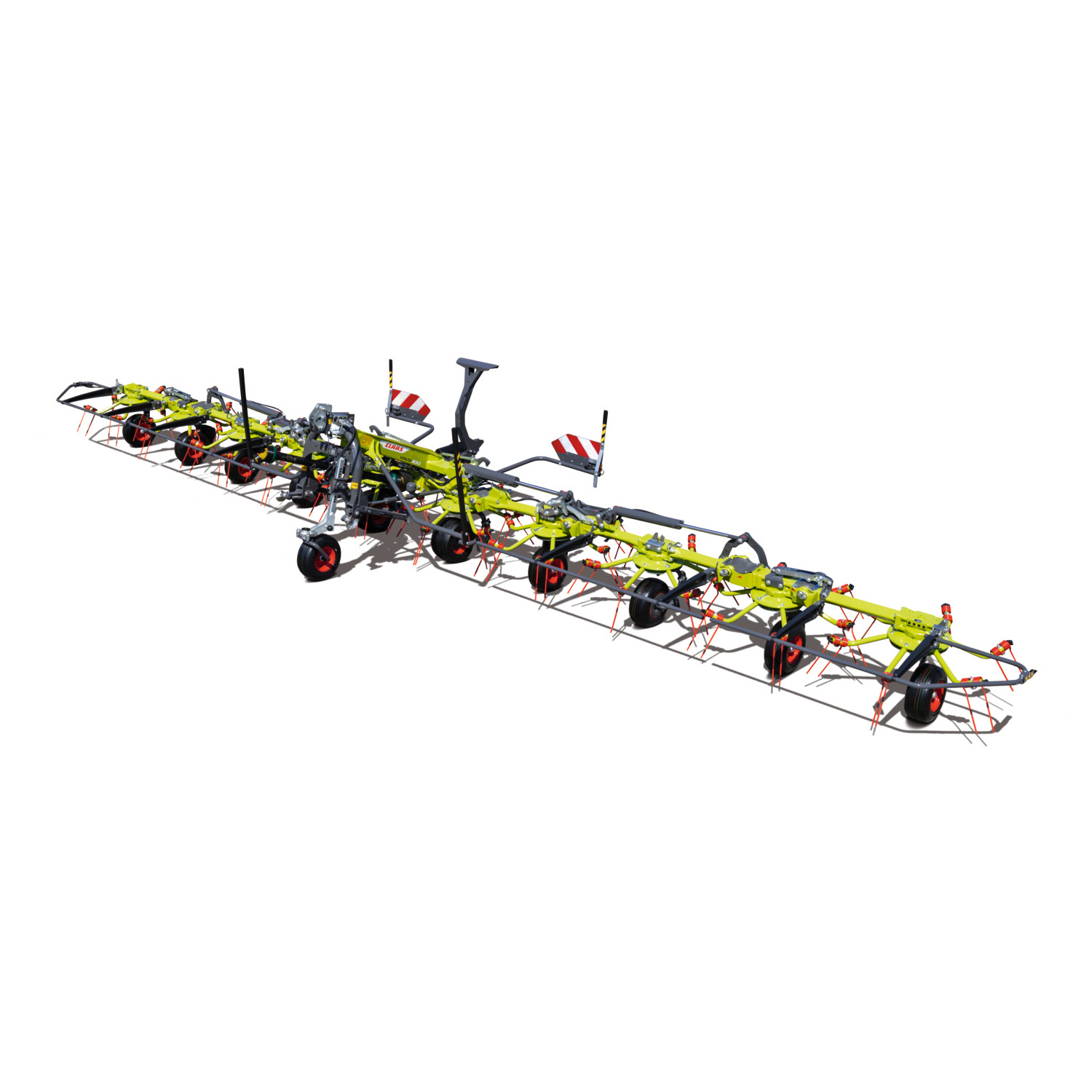

Tehnični podatki

Model	Delovna širina (m)	Rotorji	Premer rotorja (mm)	Nosilci žbic na rotor
1100	10,70	10	1.500	6
900	8,70	8	1.500	6
800	7,70	6	1.700	7
700	6,70	6	1.500	6
80	7,70	8	1.300	5
65	6,40	6	1.500	6
60	5,80	6	1.300	5
55	5,20	4	1.700	6
45	4,50	4	1.500	6
