Мощная жатка для любых культур.
Полотняная жатка для увеличения производительности.

Жатки CONVIO оснащаются системами поддержки, которыми можно управлять из кабины. ACTIVE FLOAT, AUTOMATIC BELT SPEED и AUTO FLEX помогают вам быстро и легко найти оптимальные настройки жатки в изменяющихся условиях эксплуатации.

Особенности.

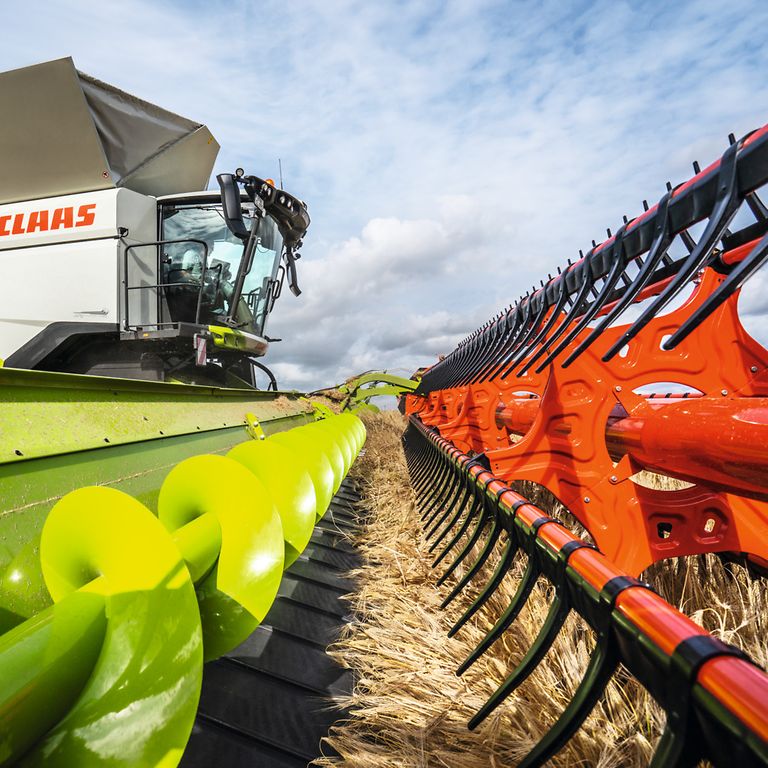

Жатка CONVIO крупным планом справа во время уборки ячменя.

Боковые ленты, средняя лента и подающий шнек MULTIFINGER обеспечивают бесперебойную подачу урожая
Копирующее мотовило (Flip-Over) и автоматическая регулировка тягового усилия
Гибкий ножевой брус с диапазоном копирования рельефа 225 мм
Режимы реверсирования для боковых и средней лент с помощью рычага управления и подлокотника
Гидропневматическая разгрузка ножевого бруса ACTIVE FLOAT с помощью CEBIS
Блокировка стола (жесткое гибкое положение) с помощью CEBIS
Настройка скорости лент с помощью CEBIS
Предупреждение о проскальзывании и остановке средней и боковых лент с помощью CEBIS
4 рабочих режима для регулирования высоты жатки и среза с помощью CEBIS
Автоматическая установка мотовила и ножевого бруса рабочее и парковочное положение

TRION 730 во время уборки сои с помощью CONVIO FLEX 770.

Не идите на компромиссы.

Автоматизация начинается с жатки.

Когда жатка соответствует культуре или зерноуборочному комбайну, собирать урожай легче, быстрее и удобнее. Жатки CLAAS и машины CLAAS точно настроены одна на другую. Механизаторы имеют полный доступ ко всем системам поддержки механизатора и с первых минут впечатляют высокими показателями уборочной кампании.

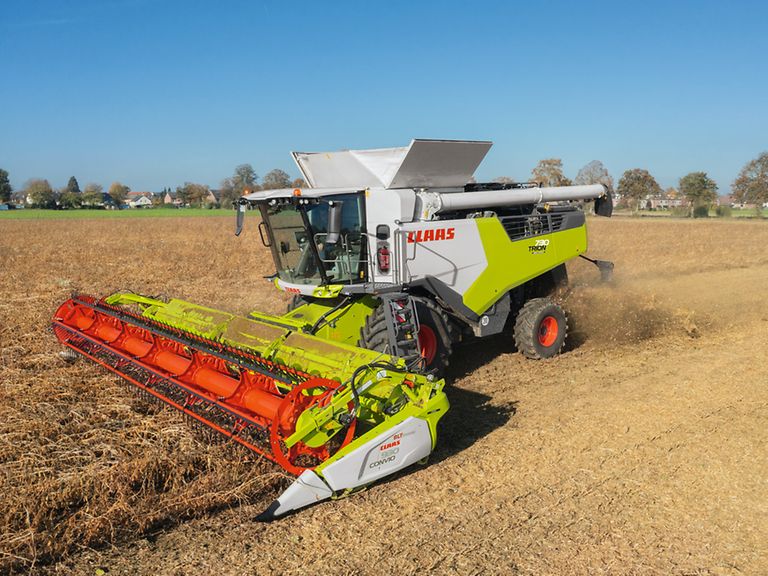

TRION 730 с CONVIO FLEX 770 во время уборки сои.

Постоянная поддержка потока массы.

Автоматическое регулирование тягового усилия мотовила.

Гидравлический привод мотовила автоматически регулирует тяговое усилие мотовила в сложных условиях уборки, например, при уборке полеглых культур. Автоматическое ведение по высоте основано на заданных значениях давления и чувствительности и всегда поддерживает поток массы. Это надежно предотвращает погружение пальцев мотовила в землю и его остановку.

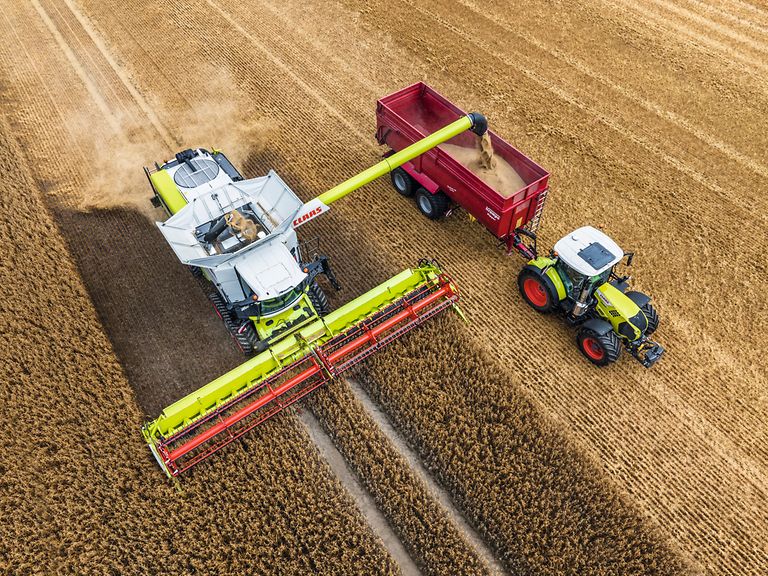

LEXION 6900 с CONVIO FLEX 1080 во время уборки овса, рядом с ним трактор и прицеп-погрузчик.

AUTOMATIC BELT SPEED для лент.

Всегда правильная скорость.

Система поддержки механизатора AUTOMATIC BELT SPEED непрерывно автоматически регулирует скорость лент в зависимости от скорости уборки при любом состоянии урожая.

Преимущества для механизатора:

Постоянная автоматическая адаптация скорости лент, в особенности при неравномерной урожайности
Всегда правильная настройка скорости для равномерного потока массы

LEXION 8900 с CONVIO FLEX во время уборки пшеницы.

Автоматическое распознавание жатки экономит время.

Готов к уборке.

Чтобы ваш зерноуборочный комбайн был быстрее готов к работе, он автоматически настраивает основные параметры. Для этого модуль предоставляет ему следующие данные: тип жатки, ширина захвата, количество секций, положение мотовила, парковочное положение, а также заданные значения AUTO CONTOUR для ширины захвата
и счетчика убранных гектаров.

Выгода с самого начала.

Быстрая подготовка зерноуборочного комбайна для уборки.
Значительно более простое управление.
Учет положения мотовила и наклонной камеры для предотвращения столкновений и повреждений.

Успешная уборка начинается с жатки.

CONVIO FLEX 1380 во время уборки пшеницы, крупный план слева.

Полотняная жатка для увеличения производительности.

Мощная жатка для любых культур.

Полотняные жатки применяются повсюду, где низкорослые злаковые культуры с низким колосом или сложные условия (полеглые растения, сорняки) требуют низкого среза. Гибкий стол жатки гарантирует оптимальное копирование рельефа почвы даже при большой ширине; ленты обеспечивают щадящий и равномерный поток массы.

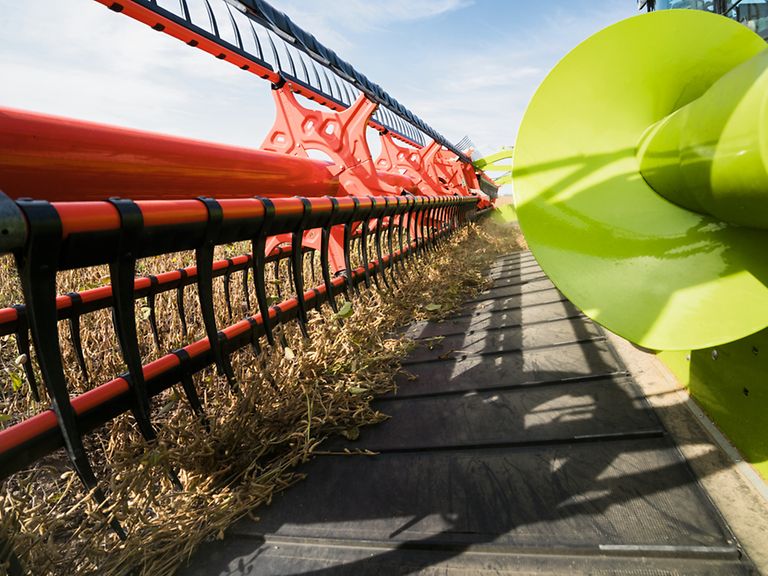

Крупный план CONVIO, сфокусировано на мотовиле и ленте.

Инновационное мотовило.

Для максимальной пропускной способности.

Пальцы нового мотовила благодаря своему регулируемому направляющему лекалу инновационной формы захватывают убираемую культуру до того, как она будет срезана, и таким образом минимизируют потери на жатке, в особенности полеглых растений. Они обеспечивают оптимальную подачу массы в жатку именно при уборке низкорослых культур. Кроме того, уникальная концепция копирования Flip-Over препятствует наматыванию убираемой культуры внутри мотовила. Благодаря этому обмолачиваемая масса аккуратно, равномерно и без потерь поступает на ленты жатки CONVIO и плавно подается в зерноуборочный комбайн колосом или соплодием вперед.

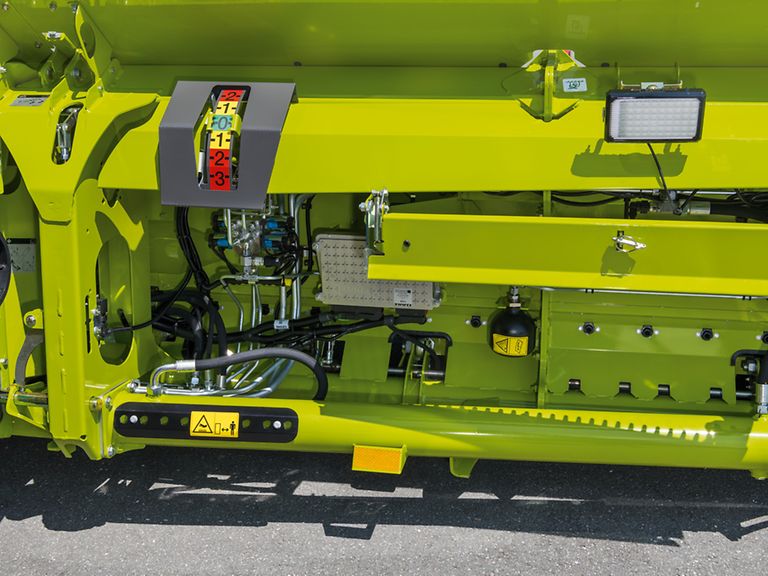

Детальный вид отображения высоты положения ножевого бруса.

Индикация ножевого бруса.

Всегда будьте в курсе событий.

Текущее положение ножевого бруса — это важная информация для оптимального и непрерывного копирования рельефа почвы. Эта информация отображается на большой шкале с правой стороны машины. Механизатор всегда видит фактическое значение из кабины.

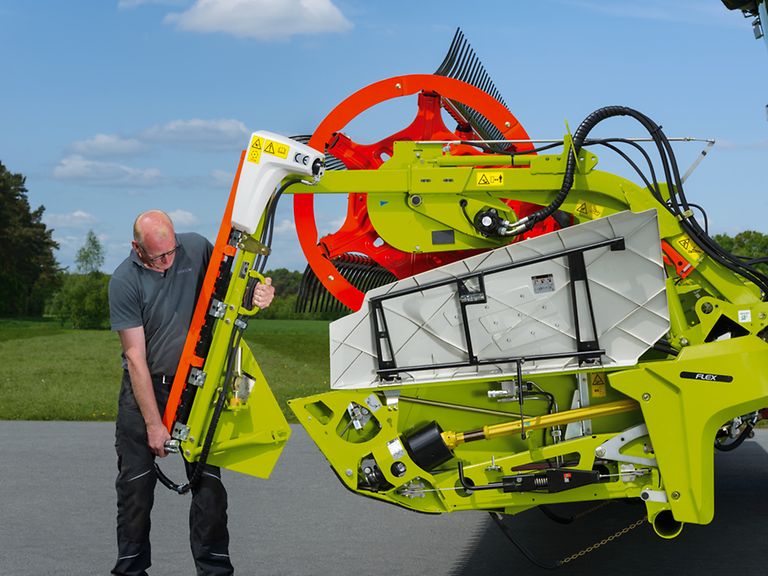

Человек устанавливает ножи для рапса на жатку CONVIO.

Готовое к использованию оборудование для уборки рапса.

Быстрое переоснащение экономит время.

Замена стебледелителей для зерновых на ножи для рапса осуществляется быстро и легко, без использования инструментов. При установленных ножах для рапса подающие шнеки активируются автоматически. После этого жатка готова к уборке. Благодаря общему гидравлическому приводу боковых лент
и подающих шнеков эти компоненты всегда работают синхронно друг с другом, обеспечивая идеальный поток массы.

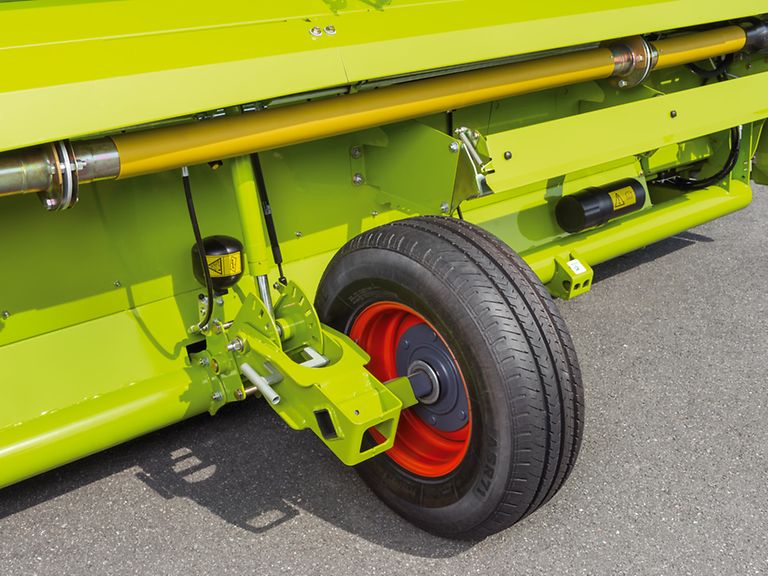

Крупный план стабилизирующих колес на жатке.

Аккуратный срез в любых условиях.

Плавное ведение жатки.

Стабилизирующие колеса с пневмогидравлической амортизацией предотвращают раскачивание жатки на неровной поверхности. Это обеспечивает плавное ведение жатки даже при высоких скоростях движения и повышает комфорт вождения.

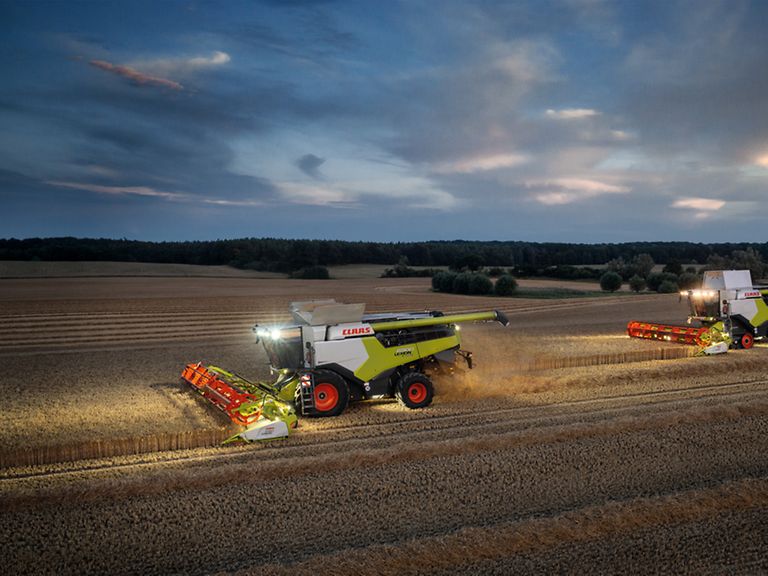

LEXION 6900 с CONVIO 1080 во время уборки пшеницы вечером с включенным рабочим освещением.

Мощные фары.

Ярко освещенный поток растительной массы.

Световой пакет обеспечивает хороший круговой обзор в темноте и при большой ширине захвата. Рабочие фары на левой и правой боковых стенках освещают кромку. Фары слева и справа на задней стенке позволяют контролировать стерню непосредственно за жаткой.
В желобе жатки мощные рабочие фары освещают обе боковые ленты. Это позволяет контролировать поток массы на ленты даже в темное время суток и при необходимости оптимизировать его.

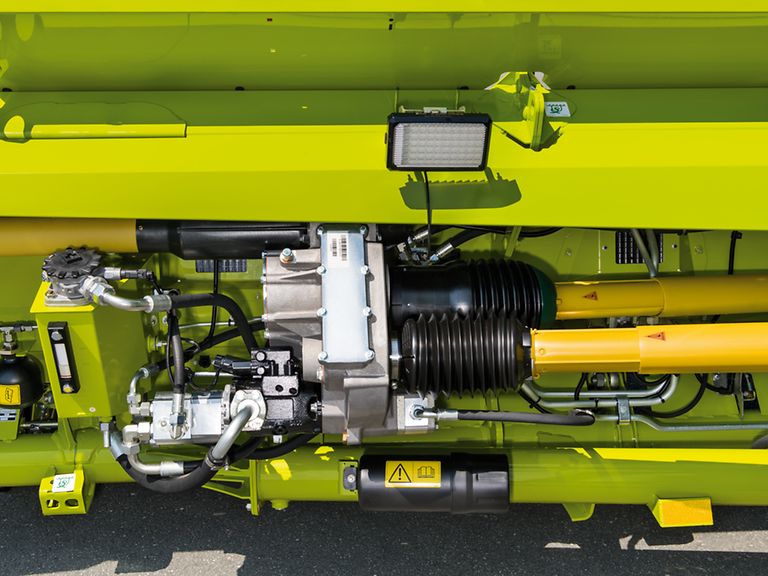

Крупный план привода, редуктора, вала отбора мощности, гидравлических насосов CONVIO.

CONVIO FLEX и CONVIO.

Мощный привод.

Трансмиссия жатки состоит из двух частей. Механическая часть приводит в действие подающий шнек и ножевой брус, гидравлическая часть — боковые ленты, среднюю ленту, мотовило и ножи для рапса. Устройство защиты от перегрузок предохраняет всю трансмиссию от повреждений.

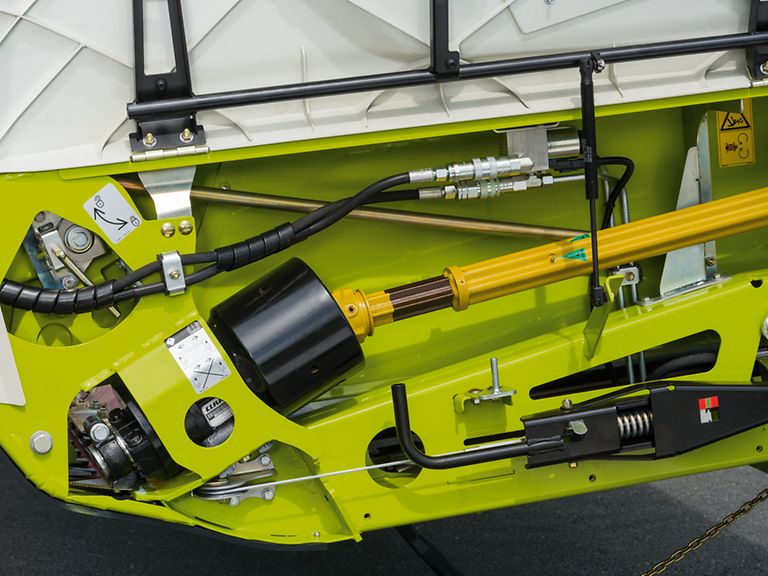

Детальный вид линейного планетарного редуктора для ножевого бруса.

Линейный привод ножевого бруса.

Плавный ход.

В зависимости от ширины захвата ножевой брус приводится в действие одним или двумя планетарными редукторами.

Цельный ножевой брус с планетарным редуктором с левой стороны машины при ширине захвата 7,70 м и 9,30 м
Раздельный ножевой брус с отдельным планетарным редуктором при ширине захвата 13,80, 12,30, 10,80 м
Обе половины двигаются синхронно и в противоположных друг другу направлениях

Мощное реверсирование.

Готов к любой ситуации.

В выключенном положении можно выполнять мощное механическое реверсирование консольного шнека и наклонной камеры.

Реверсирование боковых лент и средней ленты возможно даже при полной нагрузке
Щадящий медленный запуск после реверсирования

CONVIO FLEX

Лучшие условия для низкого среза.

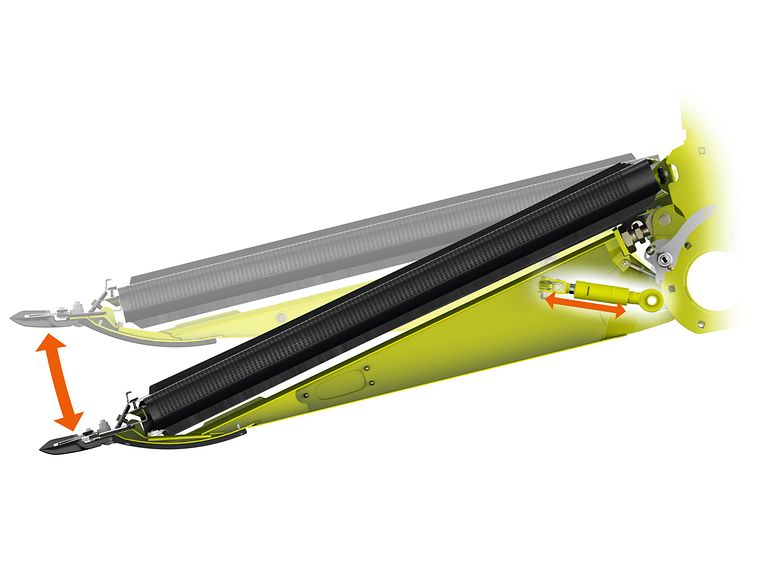

Иллюстрация ножевого бруса и гидравлического цилиндра в раме.

ACTIVE FLOAT для ножевого бруса.

Наилучшая поддержка для продуктивной работы механизатора.

CONVIO FLEX в стандартной комплектации оснащаются гидропневматической разгрузкой ACTIVE FLOAT. Благодаря этой системе разгрузки давление ножевого бруса на почву можно адаптировать к условиям уборки, не выходя из кабины.

Преимущества для механизатора:

Точное ведение жатки вплотную к почве благодаря оптимальному давлению на почву
Идеально подходит для применения при повышенной влажности, например при выпадении росы в утренние или вечерние часы

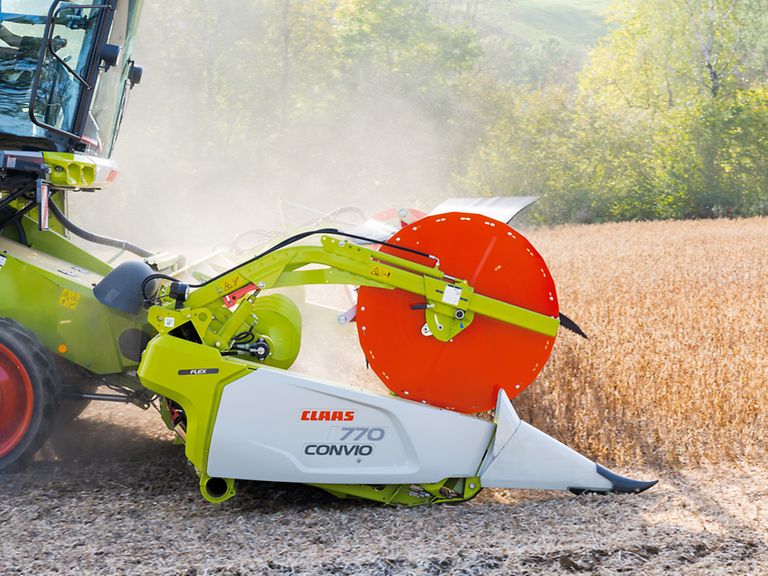

Крупный план сбоку CONVIO FLEX 770 во время уборки сои.

Максимальное снижение нагрузки на механизатора и оптимальный срез.

Максимальная адаптируемость под любой рельеф почвы.

CONVIO FLEX имеет четыре различных режима движения:

1 Режим уборки зерновых.Стол жатки и ножевой брус устанавливаются неподвижно.

2 Режим уборки полеглых зерновых культур.Ножевой брус устанавливается неподвижно; во время движения можно перейти в гибкий режим нажатием кнопки. Это особенно полезно при наличии полеглых участков для минимизации потерь.

3 Ручной режим Flex.При активации ручного режима Flex ножевой брус копирует контур почвы без давления с помощью скользящих башмаков. При наезде на препятствия гибкий ножевой брус может отклоняться на 90 мм вверх и на 135 мм вниз, копируя микрорельеф. Благодаря общему диапазону копирования 225 мм CONVIO FLEX подходит практически для любого рельефа почвы.

4 Режим AUTO FLEX.AUTO FLEX — это самообучающаяся система, которая автоматически оптимизирует высоту жатки в зависимости от контура почвы, обеспечивая тем самым важные преимущества:

Постоянное обеспечение максимального диапазона копирования рельефа
Расположение ножевого бруса максимально близко к мотовилу
Реализация минимальной высоты среза

Технические характеристики

Модель	Ширина захвата (м)	Ножевой брус	Мотовило
1230	12,34	Жесткий вариант	Из двух частей
1230 FLEX	12,34	Гибкий вариант	Из двух частей
