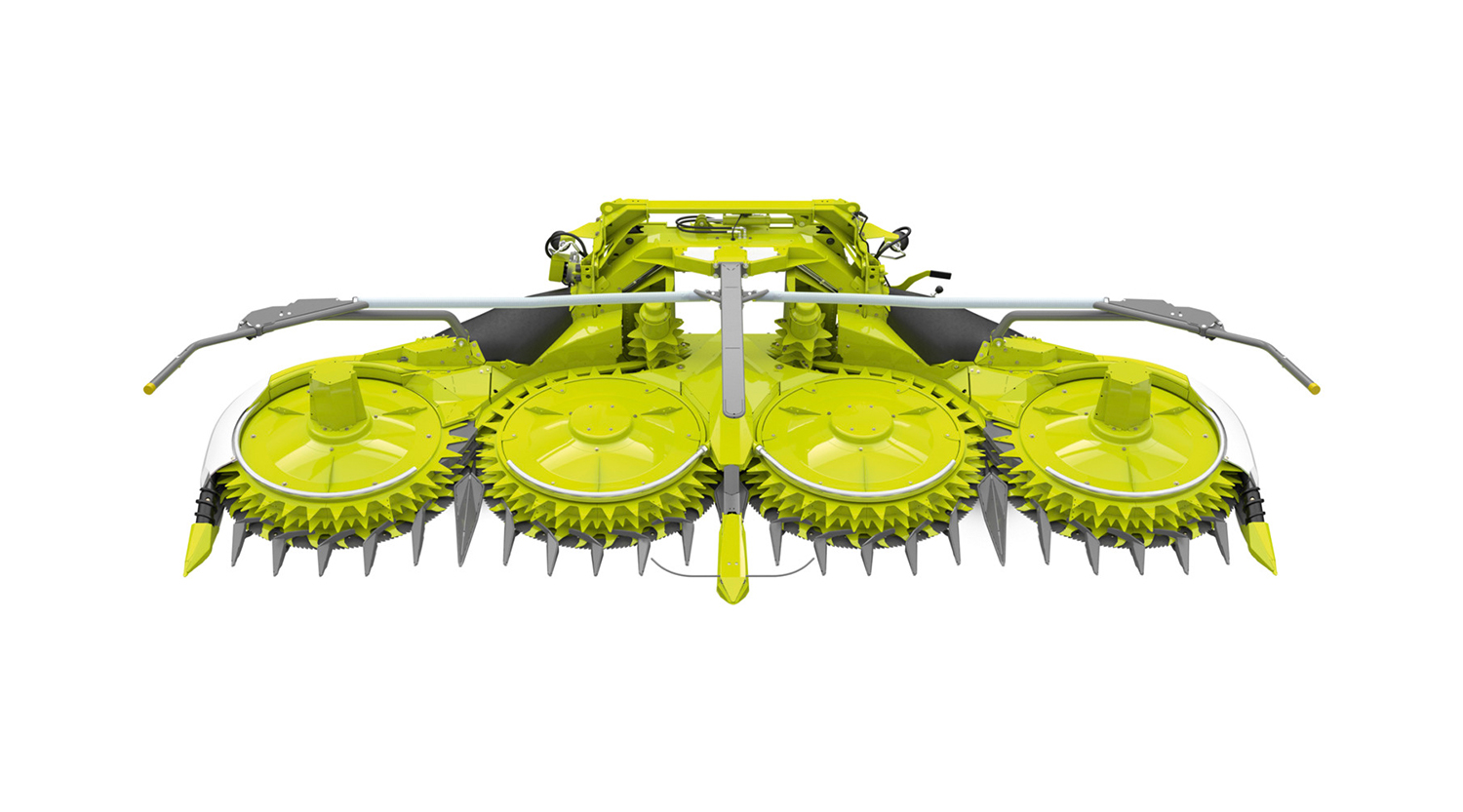

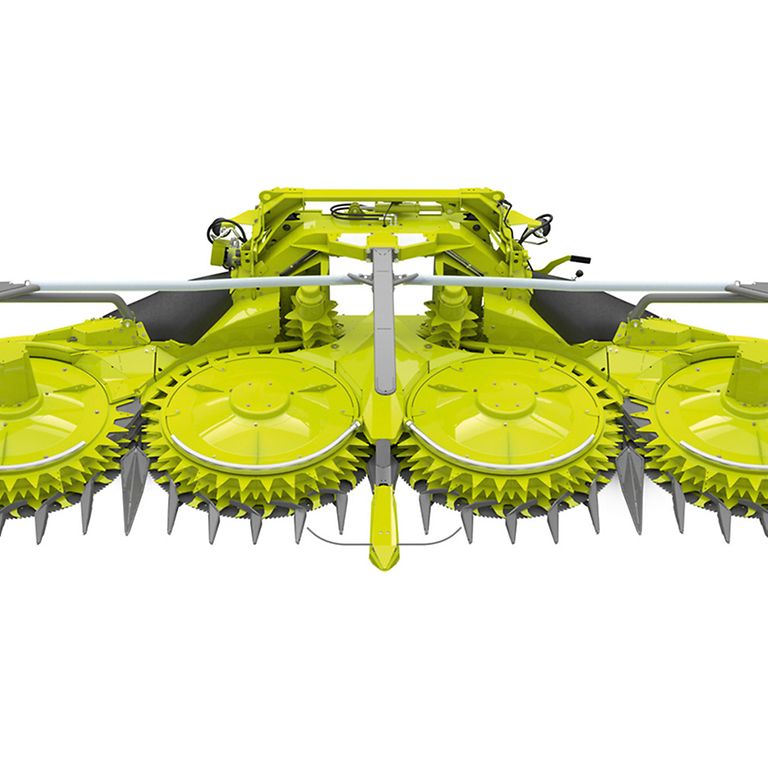

Plataforma de corte de milho ORBIS
O seu parceiro mais forte na colheita.

Apesar da grande largura de trabalho, a plataforma de corte de milho ORBIS 900 adapta-se perfeitamente aos contornos do solo. Graças ao ângulo de construção plano, com regulação a dois níveis e a estrutura muito plana é possível obter alturas de restolho apenas com 80 mm.

Assim e graças à utilização de três níveis de discos de transporte pequenos e grandes o ORBIS 900 tanto pode ser utilizado para a colheita de milho como também para a silagem com plantas completas.

Transmissão muito fluida com baixa inércia e baixo consumo de energia
Projetado para uma elevada produtividade
Utilização universal na colheita de forragem cortada
Elevada qualidade do trabalho e despesas com manutenção muito baixas

Proteção automática do transporte

Assim como com a plataforma de corte de milho ORBIS 750, o chassi do ORBIS 900 é constituído por 5 partes. Deste modo é possível um recolhimento rápido como nenhum outro no espaço de 25 segundos com o ORBIS 900.

Respeitando uma largura de transporte de apenas 3 m, as deslocações em estrada com o ORBIS 900 não requer autorizações especiais. A estrutura compacta desta plataforma de corte de milho permite uma boa visibilidade para a frente e para os lados.

Durante a ativação e recolha do ORBIS a proteção de transporte totalmente integrada com autocolantes de aviso e iluminação roda para a posição em campo ou em estrada. O processo de recolha não dura mais de 30 segundos. Não é preciso que o condutor desça.

Mecanismo de transporte integrado.

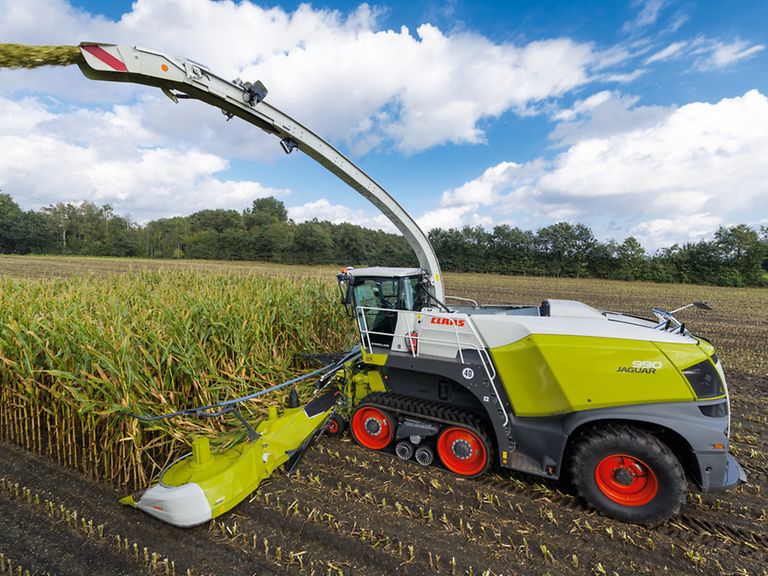

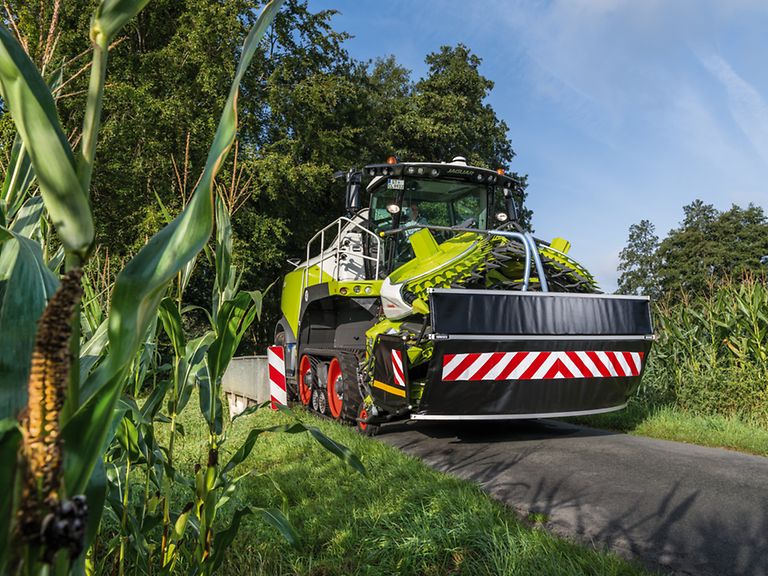

Durante a deslocação em estrada, o ORBIS encontra-se recolhido e ocupa apenas 3 m. Com o sistemas de transporte integrado está sempre dentro da legalidade enquanto se desloca. Através do sistema com regulação ativa é possível ter uma distribuição ideal do peso de todo o veículo. Deste modo é possível uma deslocação confortável até 40 km/h e manter os períodos de conversão no mínimo.

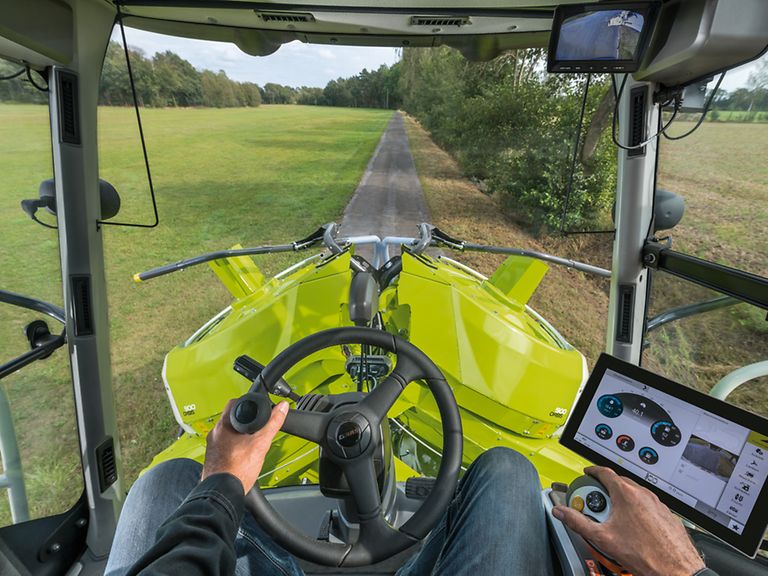

Como com todas alfaias da CLAAS, também na plataforma de corte de milho ORBIS o transporte rodoviário decorre com o máximo de segurança e conforto. O ORBIS compacto quando totalmente recolhido permite ao condutor uma ótima visibilidade durante uma deslocação em estrada.

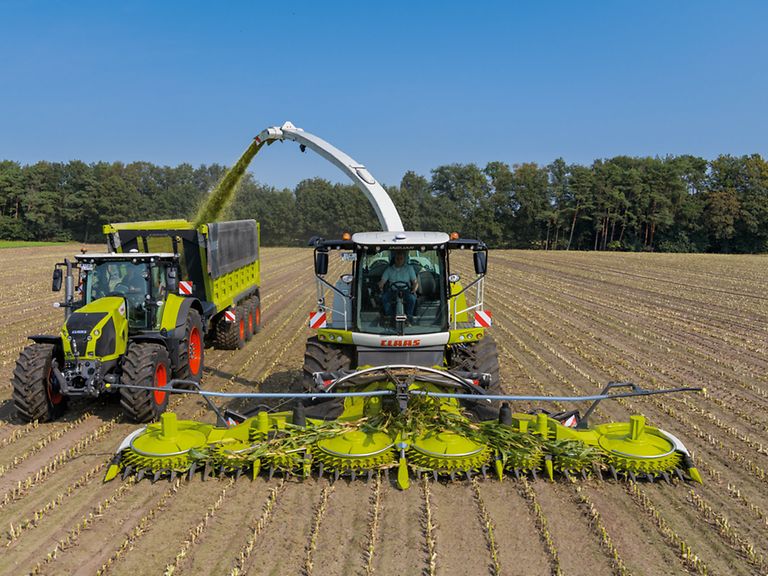

Largura de trabalho até 9 m.

Com a plataforma de corte de milho ORBIS. colheita independentemente das fileiras.

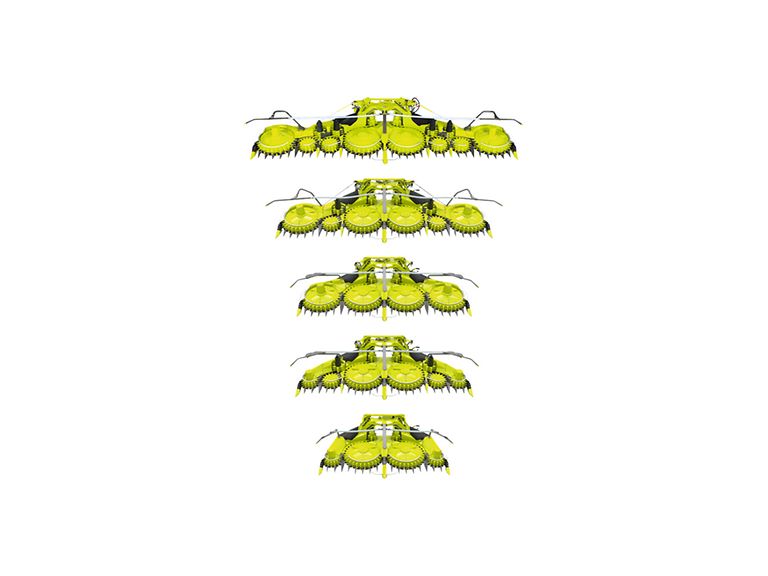

A plataforma de corte de milho independente das fileiras ORBIS, com largura de trabalho desde os 4,50 até aos 9,0 m interliga completamente novas ideias para construção e funcionamento com a experiência prática reunida até hoje. É o utilizador que tira partido das vantagens e elevada segurança funcional deste conceito em cada minuto de utilização.

A plataforma de corte de milho ORBIS 600 SD é disponibilizada em paralelo com a ORBIS 600.

A SD é especialmente adequada para materiais de colheita normais e de pequenas dimensões. Unidades externas com pequenos discos e tambores de transporte verticais adicionais permitem um fluxo do material extremamente ágil. A ORBIS 600 com discos grandes marca pontos com culturas de milho normais e muito rentáveis.

Máxima fiabilidade em todas as condições da colheita.

Conceito de propulsão eficiente com 11% menos torque de arranque em comparação com modelos equivalentes
Fluxo do material da colheita incomparável para a melhor qualidade do corte
Fluxo ideal da colheita graças ao AUTO CONTOUR
Altura do restolho muito reduzida em toda a largura de trabalho
Ligar e inverter com carga plena
Transferência retilínea do material colhido do ORBIS para a picadora forrageira JAGUAR para uma melhor qualidade da trituração
Fluxo uniforme do material colhido ao longo de toda a largura da caixa dos rolos de alimentação
Estrutura extremamente plana para uma acumulação do restolho uniforme e alturas de restolho muito baixas aé 80 mm
ORBIS 600 SD com pequenos discos para alturas de crescimento curtas a médias
ORBIS 600 com discos grandes para milho de altura elevada a extremamente elevada
Desdobrar simétrico em apenas 25 s (ORBIS 900) ou 15 s (ORBIS 750)
Sistema de transporte integrado disponível a partir do ORBIS 600

Propulsão com economia de energia.

O eficiente conceito de propulsão permite muito mais potência com um consumo surpreendentemente pequeno de energia. O JAGUAR transmite a sua força mecânica para a cabeça de milho, que tem um consumo muito baixo de energia. Por isso o ORBIS apresenta poucas unidades de transmissão e caracteriza-se por uma reduzida inércia. Estas características permitem a possibilidade de ativar a carga plena e inverter. As engrenagens e elementos propulsores estão preparados para elevado débito. Com uma regulação perfeita do número de rotações em relação ao comprimento de corte definido, o fluxo da colheita entra na picadora forrageira JAGUAR de forma ideal.

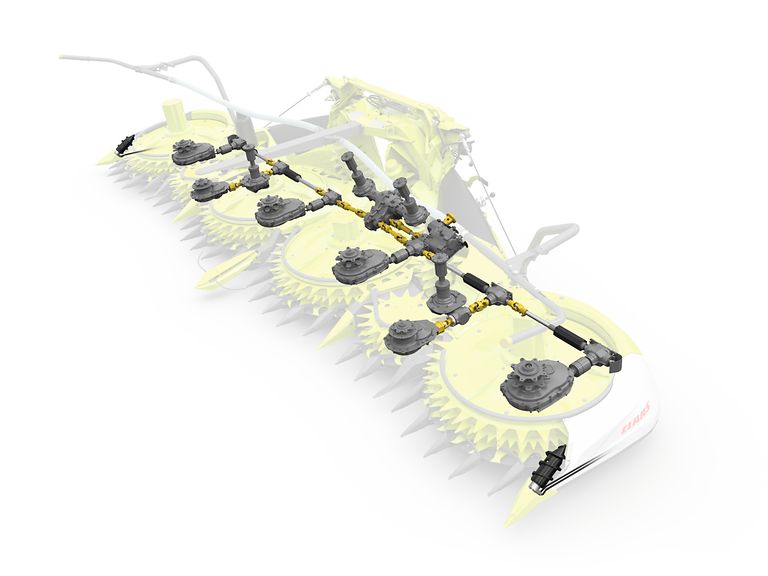

Conceito eficiente de propulsão.

Caixa de duas velocidades de entrada e adaptação de engate rápida na picadora forrageira
Caixa de três velocidades principal para os tambores de alimentação
Propulsão, discos de transporte grande com faca
Propulsão, cone alimentador
Propulsão, discos de transporte pequenos com faca
Sem-fim para culturas deitadas hidráulico opcional

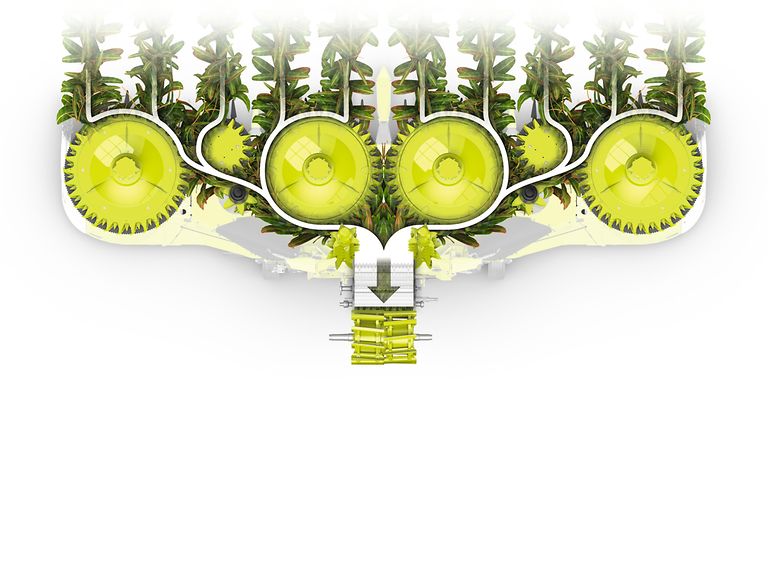

Conceito exclusivo de fluxo da colheita.

A combinação de pequenos e grandes discos de alimentação permite um nível de utilização variável com uma produtividade extremamente elevada. A plataforma de corte de milho ORBIS transporta todas as plantas cuidadosamente e ainda com segurança para serem introduzidas na alimentação do JAGUAR. Em case de inversão, as plantas já cortadas permanecem nos discos grandes e são seguidamente introduzidas.

Utilização versátil.

Rendimento de milho superior a 70 t/ha, biogás, SHREDLAGE®, milho com pouco crescimento e outras culturas diferentes, como silagem de plantas inteiras ou sorgo – O ORBIS dá conta de tudo. A estrutura em três níveis dos seus discos de transporte permite um fluxo uniforme da colheita.

Facas e discos de alimentação sincronizados permitem um transporte cuidadoso das plantas
Arcos tubulares estáveis previnem perdas de espigas com segurança
Nova disposição das facas permite um corte perfeito
Corte reto das plantas para uma altura uniforme do restolho
Dedo guia com ajuste individualizado às mais variadas condições de colheita
Transporte cuidadoso e muito rentável das plantas
Distribuição das plantas muito uniforme para uma qualidade de corte uniforme

A melhor adaptação ao solo.

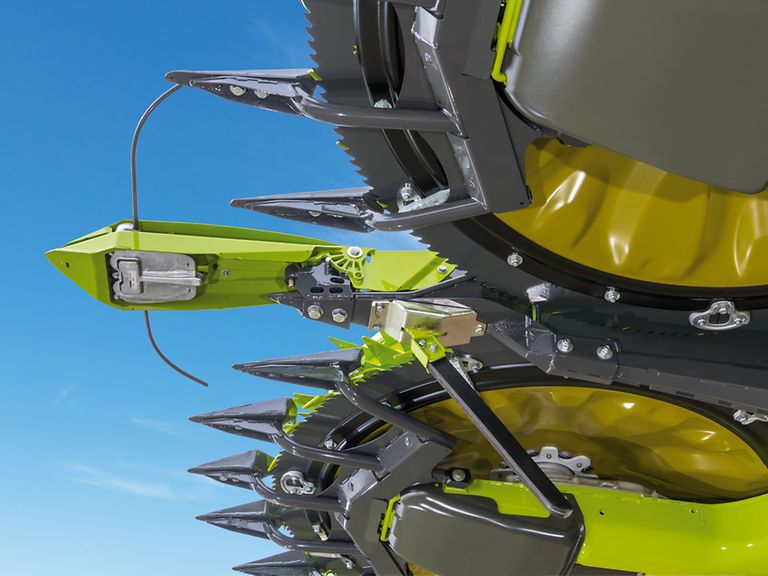

A forma do terreno não é relevante para a colheita de milho com o ORBIS. O novo quadro pendular segue com precisão o contorno do terreno conjuntamente com a regulação CONTOUR/AUTO CONTOUR aperfeiçoada. Um contacto pleno do patim com o solo faz com que a regulação AUTO CONTOUR passe automaticamente para a posição oscilante. Deste modo consegue-se uma boa compensação transversal durante a regulação da pressão de contacto.

Baixa altura do restolho.

Com a estrutura especial do pavimento e a inclinação adaptada ao solo obtém-se um restolho muito curto e uniforme em toda a largura de trabalho. Acumulação ideal do restolho: curto, uniforme, limpo e desfibrado para uma decomposição rápida.

Graças ao ângulo de construção plano, com regulação a dois níveis e a estrutura muito plana é possível obter alturas de restolho apenas com 80 mm.

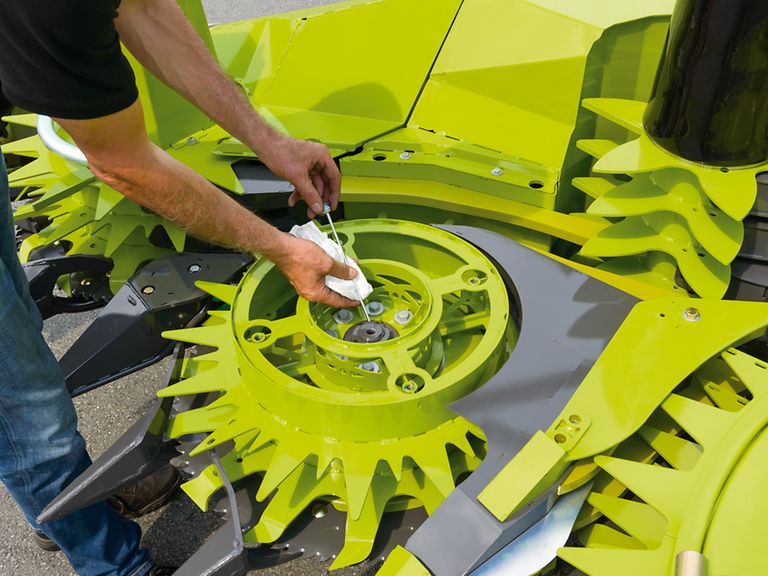

Manutenção simples.

Durante a colheita é necessário aproveitar ao máximo uma janela temporal limitada. Os trabalhos de manutenção não são só inconvenientes, reduzem também a produtividade e ameaçam a rentabilidade. Por esse motivo os engenheiros da CLAAS deram o máximo para reduzir ao mínimo as despesas com manutenção. Os módulos mais importantes são rapidamente acessíveis com toda a facilidade, os intervalos de assistência são reconfortantemente longos.

Maiores intervalos de assistência.

Todos os bocais de lubrificação têm um intervalo de manutenção de 250 horas de serviço
Vários pontos de lubrificação são facilmente acessíveis
Troca de óleo após o primeiro ano e posteriormente com intervalos de 2.500 horas de serviço
Facilidade e rapidez de troca de todas as peças sujeitas a desgaste
Acesso facilitado à caixa de velocidades e engates através de tampas de manutenção

Menos encargos com manutenção.

Necessidade de lubrificação apenas a intervalos de 250 horas de serviço
Vários pontos de lubrificação facilmente acessíveis
Troca do óleo da caixa de velocidades só após a primeira temporada (500 horas de serviço) e posteriormente só ao fim de 5 anos (2.500 horas de serviço), (caixa de velocidades de entrada a cada 500 horas de serviço)
Facilidade e rapidez de troca de todas as peças sujeitas a desgaste
