A CLAAS of its own.

Czysta niezawodność.

Kosiarki tylne DISCO

Kosiarki tylne DISCO z belką tnącą MAX CUT są wydajne i niezawodne – bez względu na to, w jakich warunkach pracują.

Odpowiednia kosiarka DISCO – do wszystkich wymagań, szerokości roboczych i ciągników.

  • MAX CUT dla wszystkich.Również najmniejsze modele korzystają z profesjonalnej technologii CLAAS.
  • Z kondycjonerem.Efektywne wykorzystanie czasu zapewniające najlepszą paszę.
  • Bez kondycjonera.Lekkość i niezawodność.
  • Bisko ciągnika.Krótkie zawieszenie blisko ciągnika.

Technologia kosiarek DISCO.

MAX CUT.

MAX CUT.

  1. Łoże kosiarki w kształcie fali z wysuniętymi do przodu tarczami tnącymi
  2. Optymalny efekt tunelu wzmocniony płozami ślizgowymi działającymi jak spojlery
  3. Innowacyjna koncepcja skręcanej belki tnącej zwiększa wytrzymałość i stabilizuje kształt
  4. Trwale nasmarowana, niewymagająca konserwacji belka tnąca zapewnia maksymalną żywotność
  5. Moduły bezpieczeństwa SAFETY LINK chronią belkę w razie kolizji
  6. Dodatkowo utwardzone i uformowane wkłady pośrednie płóz zapewniają czyste cięcie
  7. Bardzo małe otwory belki dla maksymalnej wytrzymałości

Odciążenie.

Odciążenie.

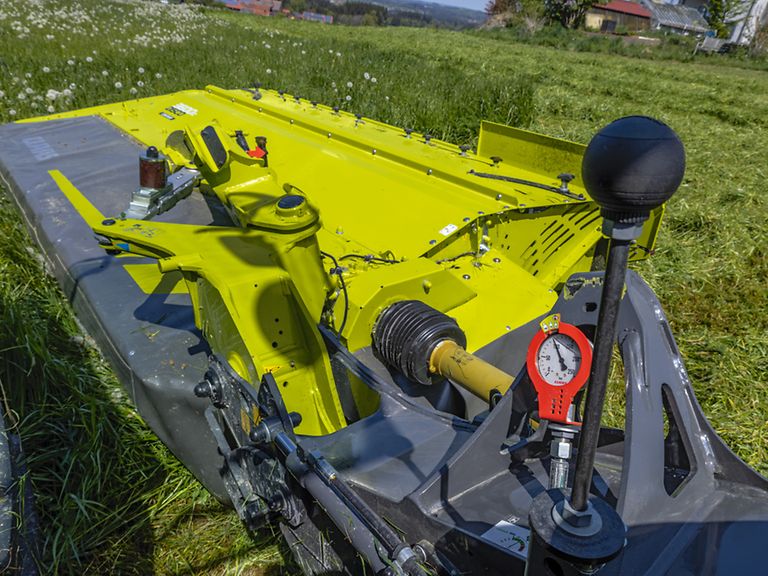

ACTIVE FLOAT umożliwia szybkie i łatwe reagowanie na rozmaite warunki, takie jak mokre lub suche miejsca czy niejednorodne łany. Zawór hydrauliczny jednostronnego działania umożliwia szybką regulację siły nacisku kosiarki na podłoże – także podczas jazdy. Dobrze widoczny z kabiny manometr pokazuje ustawioną wartość.

Redukcja liczby obrotów.

Redukcja liczby obrotów.

Zależnie od warunków pracy wszystkie kosiarki dyskowe DISCO mogą pracować również z liczbą obrotów WOM zredukowaną do 850 obr./min. Taki „zintegrowany oszczędny WOM” wyraźnie zmniejsza zużycie paliwa.„Dzięki mniejszej liczbie obrotów WOM gospodarstwa mogą obniżyć średnie zużycie paliwa o nawet 22%. W przypadku DISCO 9200 C AUTO SWATHER daje to ok. 1,16 litra na hektar, co przekłada się na ok. 7 litrów na godzinę”. Wynik ten uzyskał student Wyższej Szkoły Zawodowej w Kilonii podczas 32 testów na polach.

Kondycjoner palcowy.

Kondycjoner palcowy.

Kondycjonery palcowe ze spiralnie ułożonymi palcami w kształcie V są idealne do zbioru traw. Intensywność kondycjonowania ustawiana jest metalową przegrodą. Elastyczne ułożyskowanie umożliwia odchylenie się palców w przypadku, gdy w paszy znajdzie się kamień. W ten sposób zmniejszane są koszty napraw. Zbierany materiał jest rozdzielany na całej szerokości roboczej przez opcjonalny kołpak szerokiego rozrzutu lub jest odkładany w pokos za pomocą formierza pokosu.

Kondycjoner walcowy z walcami poliuretanowymi.

Kondycjoner walcowy z walcami poliuretanowymi.

Przy paszy tak bogatej wiliście jak lucerna konieczne jest łagodne kondycjonowanie. Celem jest tu zgniecenie łodyg bez utraty liści. Zadanie to doskonale spełniają kosiarki DISCO z kondycjonerem walcowym. Zachodzące na siebie walce w kształcie V z wyjątkowo trwałego poliuretanu zgniatają twarde łodygi i chronią liście. Stopień kondycjonowania można płynnie ustawiać przez wstępne naprężenie sprężyn. Równocześnie chronią one walce przed ciałami obcymi.

Opcjonalnie dostępny jest podwójny napęd rolek przenoszony przez specjalnie zaprojektowaną przekładnię nożycową – gwarantuje on maksymalną przepustowość w bardzo ciężkim materiale. Regulowane formierze pokosu umożliwiają formowanie pokosów.

Kondycjoner walcowy ze stalowymi walcami.

Kondycjoner walcowy ze stalowymi walcami.

Opcjonalne kondycjonery walcowe ze stali są skutecznym rozwiązaniem do niezawodnego kondycjonowania – również roślin o grubych łodygach, jak np. sorgo.

Specjalna konstrukcja walców o ostro zakończonych krawędziach zapewnia intensywne kondycjonowanie i umożliwia równomierne podsuszanie, nawet w ciężkim lub wilgotnym materiale.

Stalowe walce charakteryzują się niskim ścieraniem, a dzięki podwójnemu napędowi rolek zapewniają niezmiennie wysoką przepustowość.

Modele.

Czysta niezawodność.

DISCO CONTOUR.

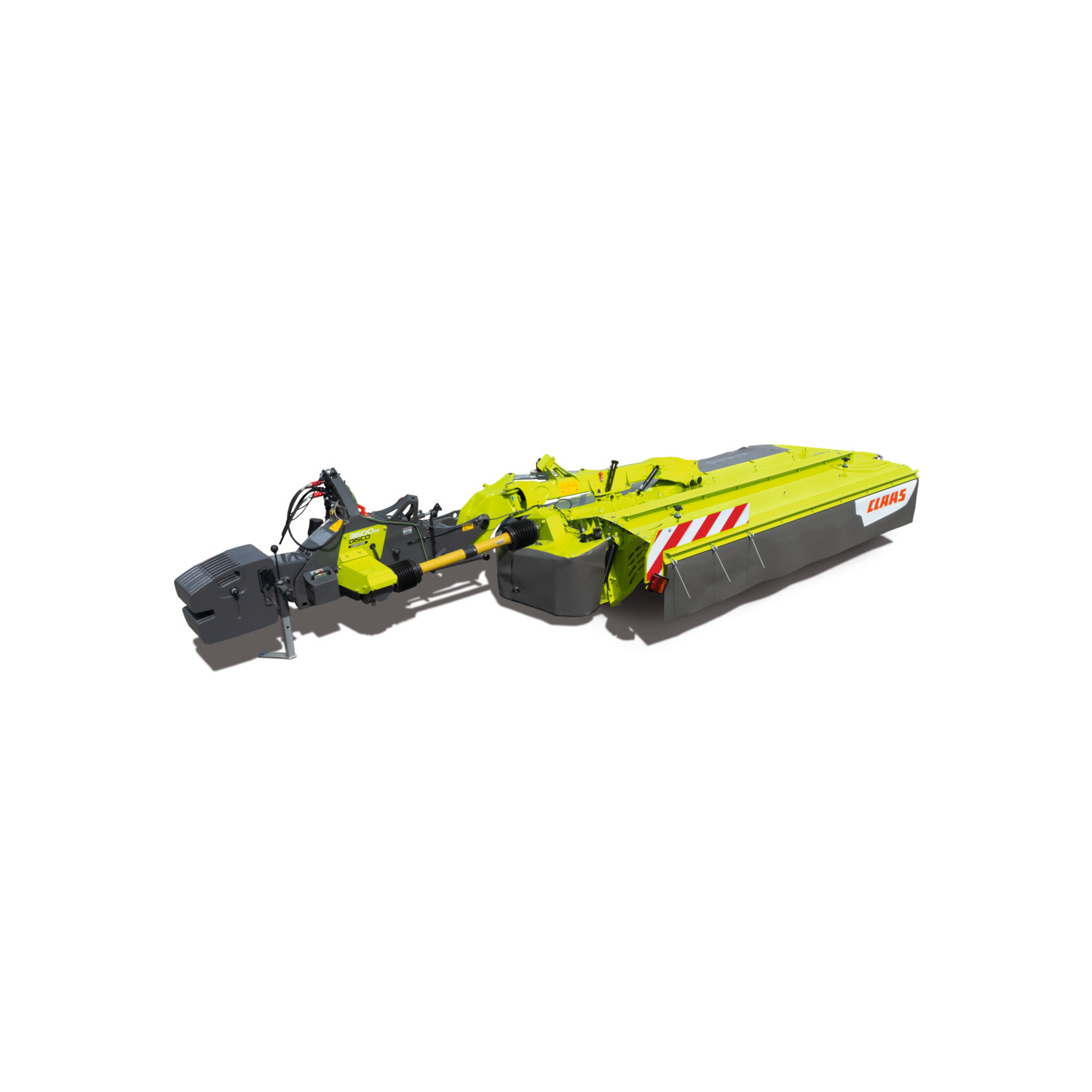

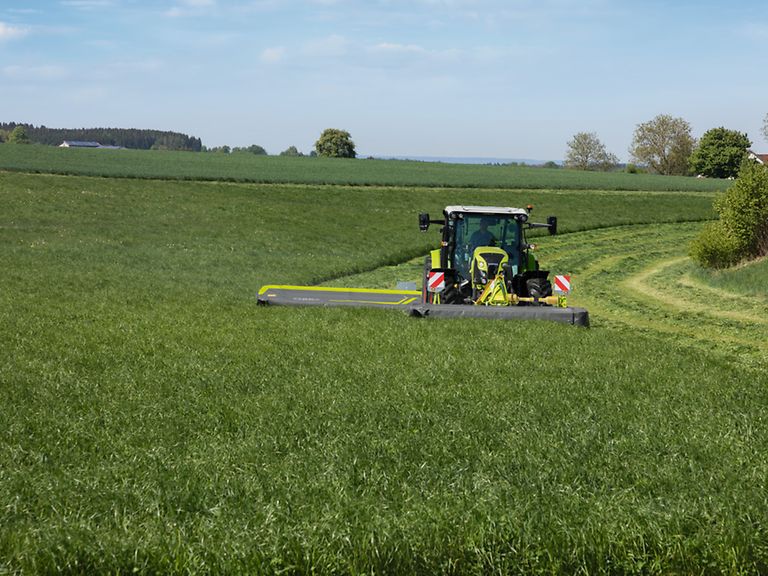

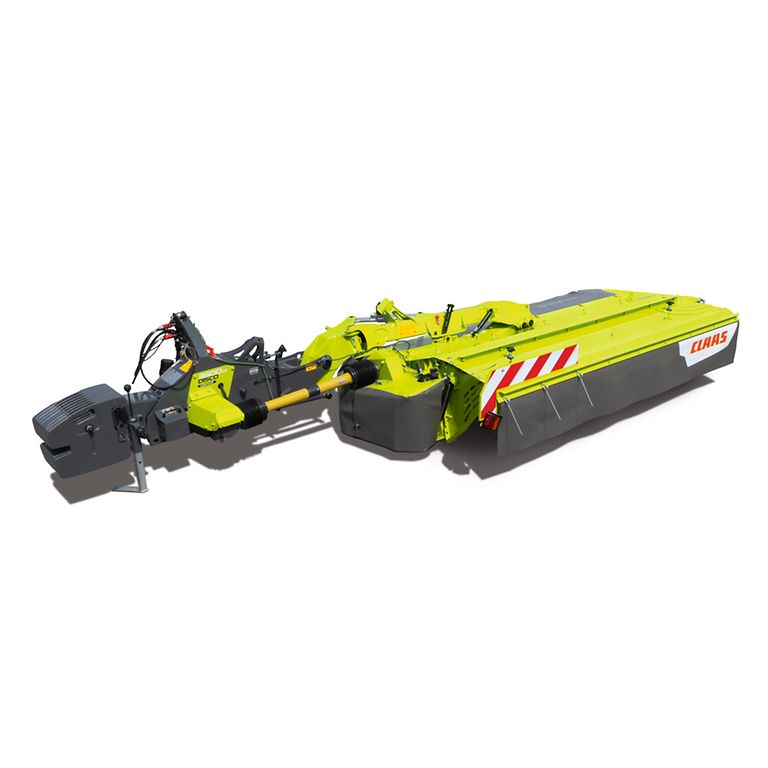

Oferowane przez CLAAS kosiarki z serii DISCO CONTOUR, dołączane z tyłu ciągnika, to maszyny pasujące do każdego gospodarstwa. Łączą one wydajność belki tnącej MAX CUT z innymi zaletami DISCO. Zawieszenie centralne we wszystkich modelach gwarantuje perfekcyjne dopasowanie do podłoża. Równocześnie 120-stopniowa pozycja transportowa zapewnia kompaktowe rozmiary oraz bezpieczeństwo na drodze.


Kolejną zaletę stanowi nowoczesna ciemna stylistyka, która nie tylko estetycznie się prezentuje, lecz również jest mniej wrażliwa na zabrudzenia.

Najlepsze dopasowanie do podłoża.

Zespoły tnące serii CONTOUR są zawieszone w punkcie środka ciężkości, dzięki czemu mogą się swobodnie kołysać i dopasowywać do konturów gleby. Oznakowanie strzałkami na wysięgnikach pokazuje prawidłową wysokość ustawiania.

Solidna budowa.

Nasze maszyny imponują bardzo stabilną i przejrzystą konstrukcją. Przykład stanowi niezwykle solidny kołpak kondycjonera z odpornej na zużycie stali Hardox. W szczególności podczas pracy z kondycjonerem palcowym maszyna jest silnie obciążona przez wyrzucane wysoko kamienie. W tej sytuacji stabilna konstrukcja zapewnia niezawodną ochronę i wysoką trwałość.


W miarę możliwości technicznych podzespoły hydrauliczne są zintegrowane z ramą, co chroni je przed czynnikami zewnętrznymi.

Opcjonalne przeciwwagi.

Stabilność ma kluczowe znaczenie, zwłaszcza w przypadku nachylonych zboczy lub podczas pracy wykonywanej lżejszymi ciągnikami. W takich warunkach opcjonalne przeciwwagi zapewniają skuteczną kompensację – dla większego bezpieczeństwa jazdy, lepszej stabilności na zboczach oraz spokojniejszego zachowania w pozycji na uwrociach.

Dobrze chronione.

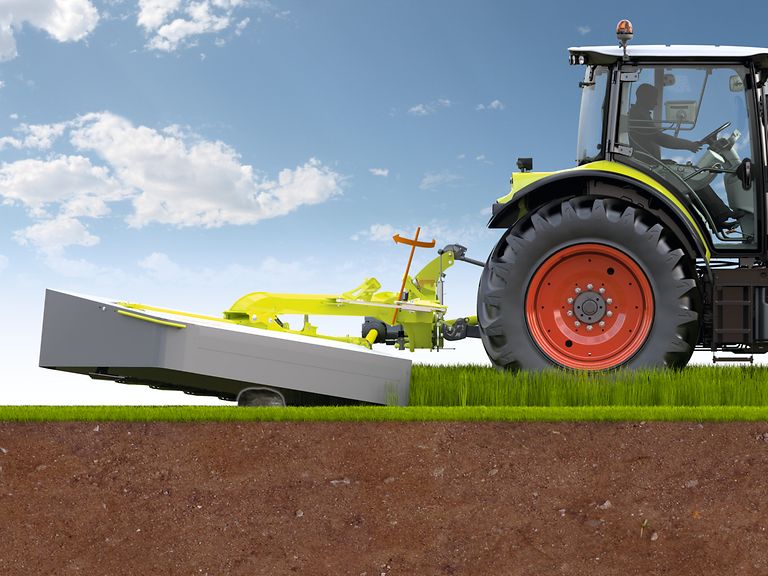

Wszystkie dołączane z tyłu kosiarki DISCO mają mechaniczne zabezpieczenie najazdowe. Poprzez zamocowanie z kątem 15° zespół tnący w wypadku kolizji odchyla się do tyłu i w górę. Aby kontynuować pracę, wystarczy krótko cofnąć ciągnikiem.

Pewnie po drodze.

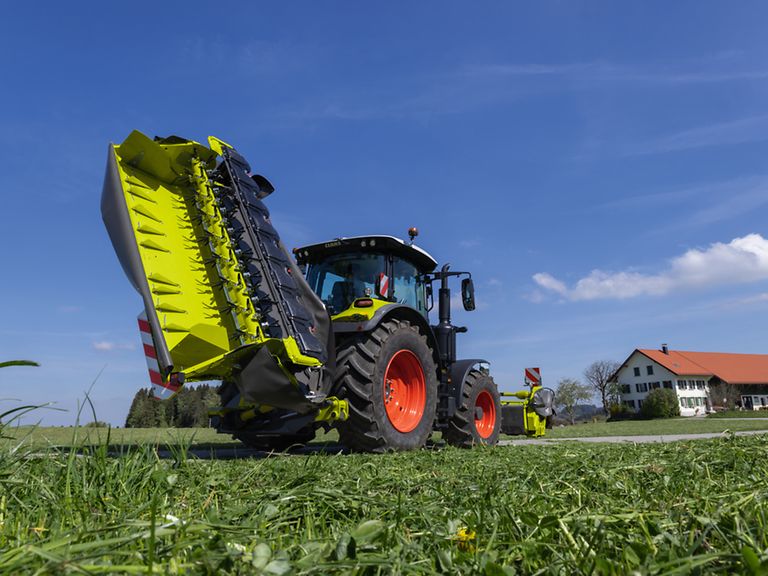

Pozycja transportowa 120° oraz środek ciężkości położony w pobliżu ciągnika zapewniają maksymalną stabilność. Dzięki temu również podczas jazdy po drogach maszyna jest bezpieczna i zwrotna. W pozycji transportowej kosiarka jest dodatkowo zabezpieczona mechanicznie.

Kondycjoner walcowy ze stalowymi walcami.

Opcjonalne kondycjonery walcowe ze stali są skutecznym rozwiązaniem do niezawodnego kondycjonowania – również roślin o grubych łodygach, jak np. sorgo.


Specjalna konstrukcja walców o ostro zakończonych krawędziach zapewnia intensywne kondycjonowanie i umożliwia równomierne podsuszanie, nawet w ciężkim lub wilgotnym materiale.


Stalowe walce charakteryzują się niskim ścieraniem, a dzięki podwójnemu napędowi rolek zapewniają niezmiennie wysoką przepustowość.

Trwała i łatwa w uciągu.

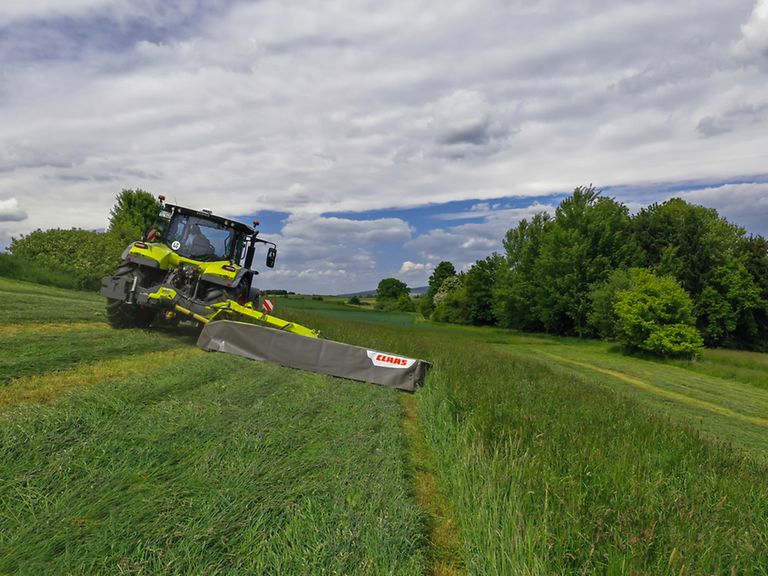

DISCO 100 z zawieszeniem bocznym.

Oferowane przez CLAAS kosiarki z serii DISCO CONTOUR, dołączane z tyłu ciągnika, to maszyny pasujące do każdego gospodarstwa. Łączą one wydajność belki tnącej MAX CUT z innymi zaletami DISCO. Zawieszenie centralne we wszystkich modelach gwarantuje perfekcyjne dopasowanie do podłoża. Równocześnie 120-stopniowa pozycja transportowa zapewnia kompaktowe rozmiary oraz bezpieczeństwo na drodze.


Kolejną zaletę stanowi nowoczesna ciemna stylistyka, która nie tylko estetycznie się prezentuje, lecz również jest mniej wrażliwa na zabrudzenia.

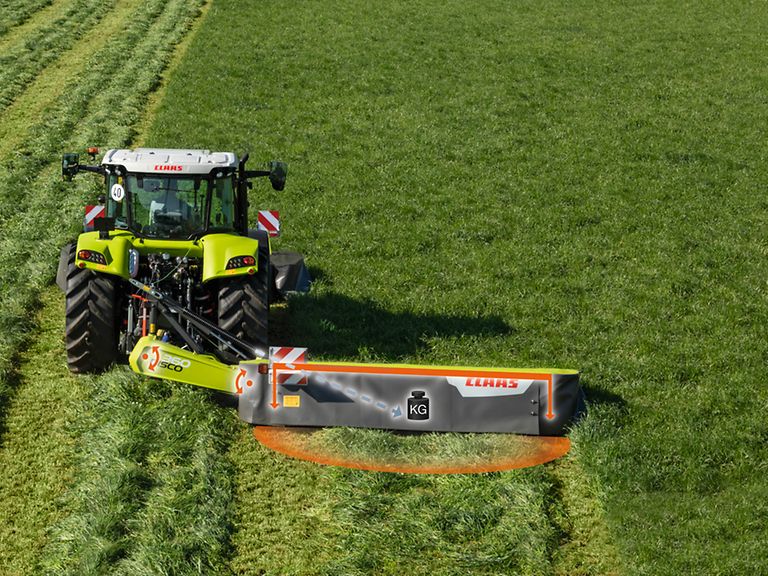

Odciążenie środka ciężkości.

Duża sprężyna odciążająca jest zaczepiona w środkowej części ramy maszyny. Poza tym linia sił sprężyny przebiega dokładnie przez środek ciężkości zespołu tnącego. Podparcie wewnętrzne i zewnętrzne umożliwia równomierne przenoszenie siły na belkę tnącą.


Mała sprężyna przejmuje dodatkowo funkcję odciążenia napędu belki kosy. Nasze unikalne odciążenie środka ciężkości oferuje zalety zawieszenia centralnego teraz również w modelach zaczepianych z boku.

Napęd.

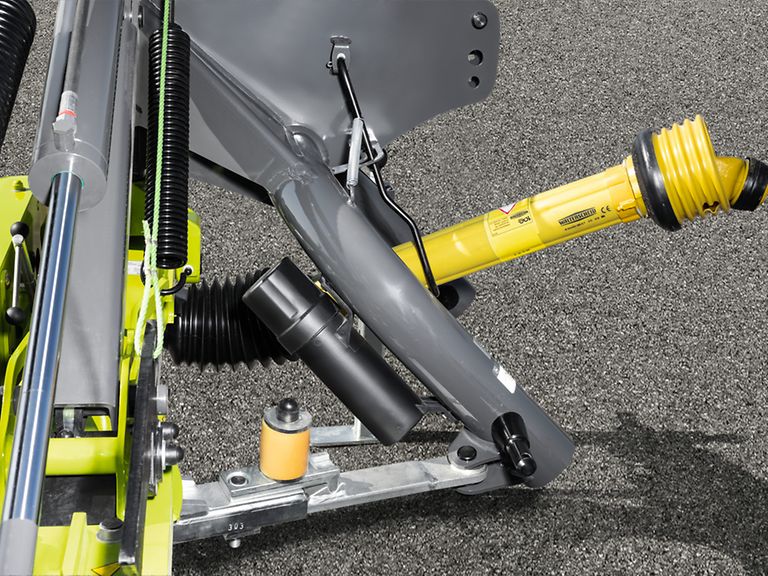

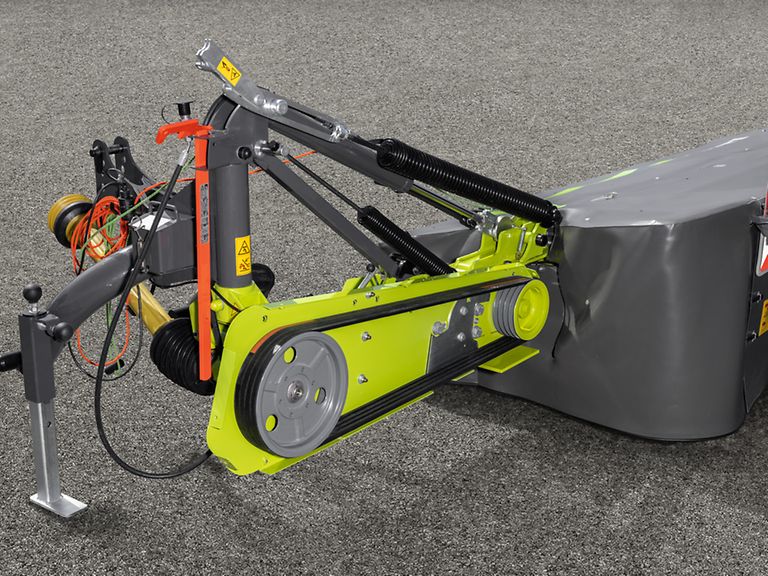

Kosiarka jest napędzana wałkami przegubowymi o wyjątkowo niewielkich wymaganiach konserwacyjnych, bez łańcucha zabezpieczającego. Mocny napęd pasowy tłumi skoki obciążenia i daje się naprężać beznarzędziowo za pomocą pokrętła. Z tego miejsca siła trafia do przekładni podwójnej zapewniającej napęd bezpośrednio od góry w pierwszej tarczy tnącej, a tym samym optymalny przepływ materiału.

Mechaniczne zabezpieczenie najazdowe.

Przy najechaniu na przeszkodę zabezpieczenie przeciążeniowe reaguje natychmiast i zespół tnący odchyla się do tyłu – wystarczy nieco cofnąć, aby kontynuować jazdę. Ponadto dodatkowy pałąk chroni zewnętrzną krawędź kosiarki przed uszkodzeniem.

Oszczędność miejsca.

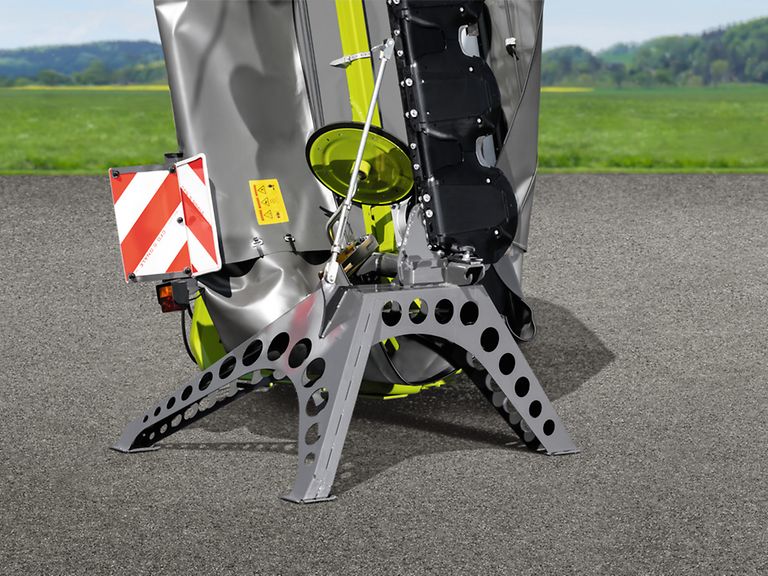

Aby oszczędzić miejsce podczas przechowywania, dostępny jest oddzielny wspornik postojowy, na który można odstawić kosiarkę bezpośrednio z ciągnika, bez konieczności stosowania dodatkowych podpór.

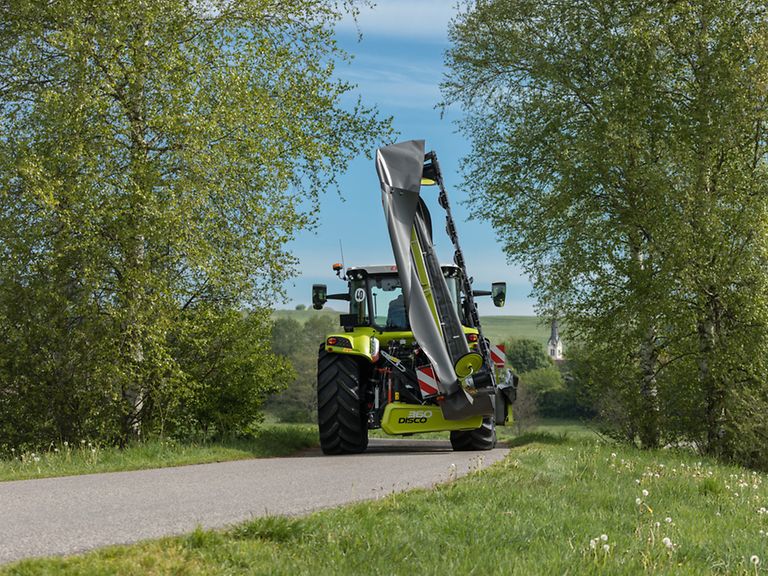

Pozycja transportowa 105°.

W pozycji transportowej środek ciężkości maszyny przesuwa się jeszcze bardziej w kierunku środka, co w efekcie zapewnia maksymalnie równomierne obciążenie tylnych kół ciągnika. Konsekwencją zamontowania przekładni podwójnej jest wąska szerokość transportowa oraz swobodny widok do tyłu. Działający dwustronnie siłownik z pływającym tłokiem zapewnia bezpieczne rozkładanie na zboczu oraz tłumienie pozycji końcowych.

Lekkie i sprawne koszenie.

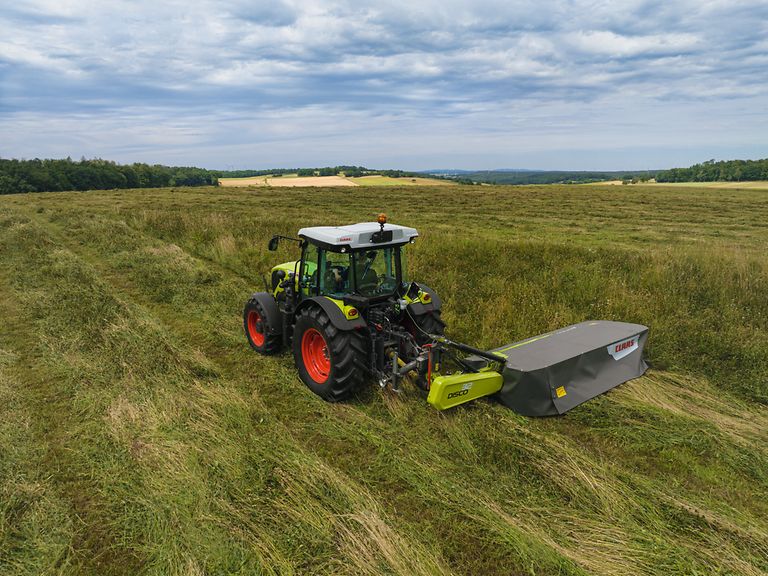

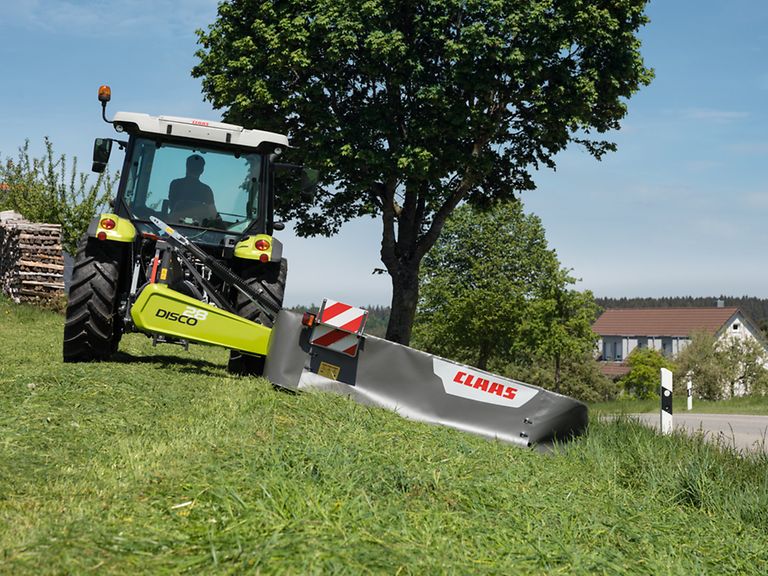

DISCO 10 z zawieszeniem bocznym.

Wszystkie kosiarki DISCO mają ten sam wysokiej klasy główny element – belkę tnącą MAX CUT – i to już od szerokości roboczej 2,20 m, ponieważ każda łąka wymaga idealnego cięcia.

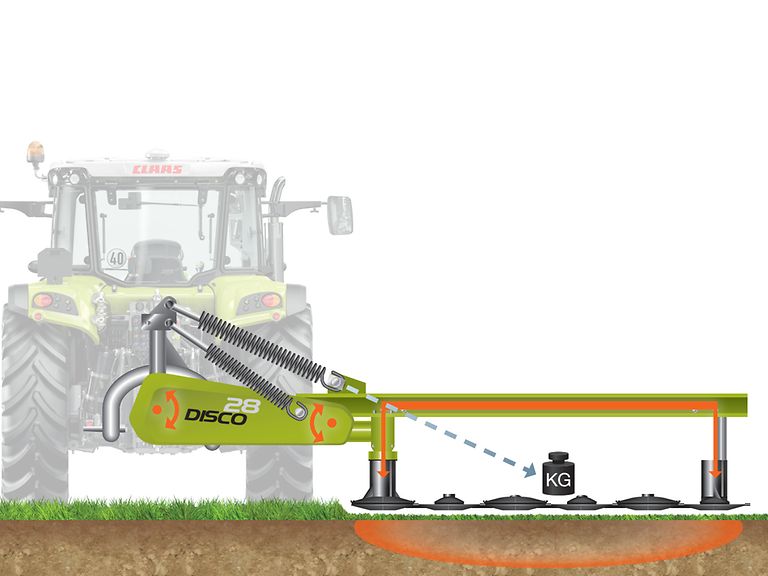

Odciążenie środka ciężkości.

Duża sprężyna odciążająca jest zaczepiona w środkowej części ramy maszyny. Poza tym linia sił sprężyny przebiega dokładnie przez środek ciężkości zespołu tnącego. Podparcie wewnętrzne i zewnętrzne umożliwia równomierne przenoszenie siły na belkę tnącą.


Mała sprężyna przejmuje dodatkowo funkcję odciążenia napędu belki kosy. Nasze unikalne odciążenie środka ciężkości oferuje zalety zawieszenia centralnego teraz również w modelach zaczepianych z boku.

Napęd.

Kosiarka jest napędzana wałkami przegubowymi o wyjątkowo niewielkich wymaganiach konserwacyjnych. Mocny napęd pasowy tłumi skoki obciążenia i daje się naprężać beznarzędziowo za pomocą pokrętła. Z tego miejsca siła trafia do przekładni podwójnej zapewniającej napęd bezpośrednio od góry w pierwszej tarczy tnącej – tym samym nie ma konieczności stosowania wkładu wewnętrznego i zapewniony jest optymalny przepływ materiału.

Maszyna oszczędzająca paliwo.

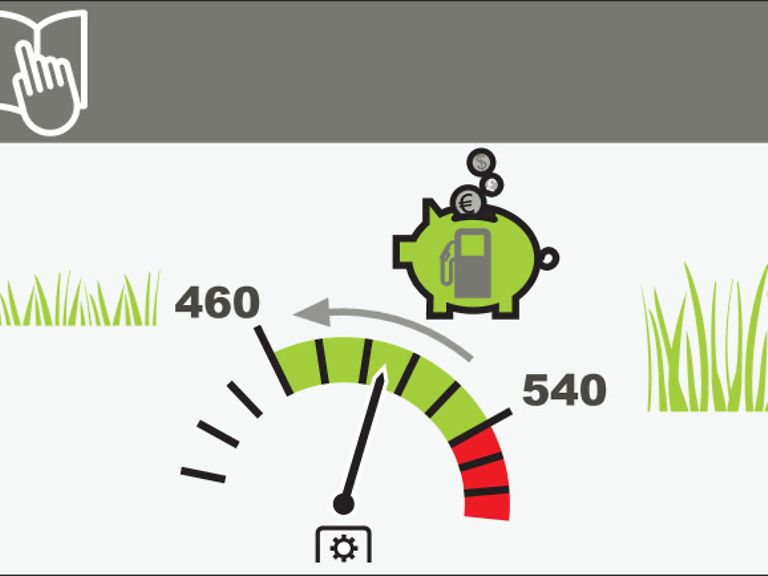

Przełożenie w układzie przeniesienia napędu umożliwia w rzadszym łanie obniżenie liczby obrotów WOM z 540 obr./min do 460 obr./min. Powoduje to zmniejszenie zużycia paliwa przy niezmienionej jakości koszenia.

Stworzone do jazdy po zboczach.

Nadzwyczaj lekką konstrukcję opracowano specjalnie z myślą o pracy na zboczach, a jednocześnie specjalnie wzmocniono określone elementy. Seria DISCO 10 nadaje się doskonale do koszenia przydrożnych rowów i skarp pod kątem maks. 45° do góry.

Łatwy dostęp.

Obydwie połowy fartucha ochronnego są wygodnie składane do góry. Zapewnia to optymalny dostęp na potrzeby prac konserwacyjnych i czyszczenia. W razie uszkodzenia zewnętrznej krawędzi kosiarki istnieje możliwość oddzielnej wymiany fartucha.

Dane techniczne

Model
Szerokość robocza (m)
Liczba tarcz na zespół tnący
Hydropn. odciąż. kosiarek
Kondycjoner
4400 CONTOUR 4,20 10 Tak Bez kondycjonera
4000 CONTOUR 3,80 9 Tak Bez kondycjonera
3600 RC CONTOUR 3,40 8 Tak Kondycjoner walcowy
3600 C CONTOUR 3,40 8 Tak Kondycjoner palcowy
3600 CONTOUR 3,40 8 Tak Bez kondycjonera
3200 C CONTOUR 3 7 Tak Kondycjoner palcowy
3200 CONTOUR 3 7 Tak Bez kondycjonera
2800 CONTOUR 2,60 6 Tak Bez kondycjonera
360 3,40 8 Nie Bez kondycjonera
320 3 7 Nie Bez kondycjonera
32 3 7 Nie Bez kondycjonera
