Getrokken VOLTO schudders
Pure slagkracht.

We ondersteunen je ook als je groots denkt. Of strooit. Met nieuwe ideeën, ontwikkelingen en de wil om steeds het beste te doen.

Maximale capaciteit dankzij efficiënte techniek.

MAX SPREAD rotortechniek
Hogere productiviteit dankzij brede gewasopname, behoedzame overdracht en gelijkmatige verdeling
PERMALINK aandrijftechniek
Betrouwbare krachtoverbrenging in alle werksituaties
Frameconstructie
Duurzame bedrijfszekerheid
Inklappen en transport
Compact en wendbaar op het perceel. Veilig op straat.

MAX SPREAD rotortechniek.

MAX SPREAD voor allen.

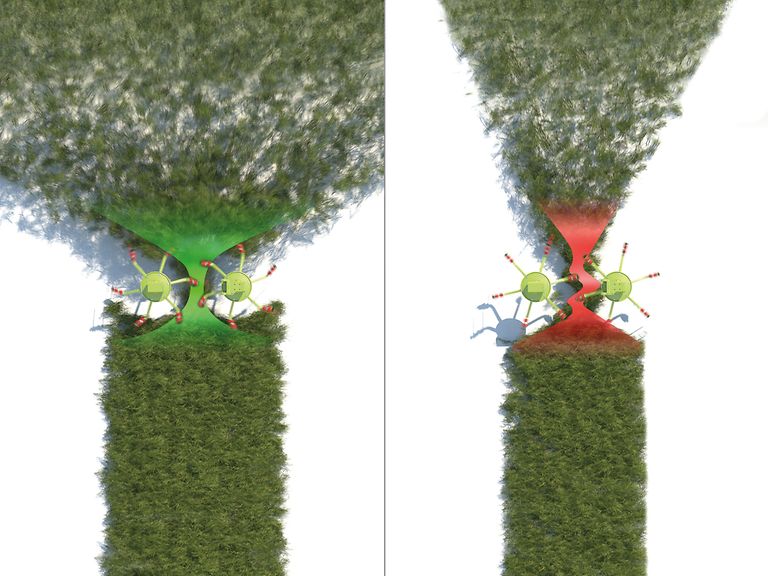

Met de introductie van de MAX SPREAD gewasdoorvoer heeft CLAAS een ware revolutie in schuddertechniek veroorzaakt met een geheel nieuwe kijk op dit systeem. Alle VOLTO modellen, van de kleinste tot de grootste, profiteren van MAX SPREAD. Een bijzonderheid van deze techniek is dat de tandarmen onder een hoek van 29,3° achterover hellen.

De voordelen van MAX SPREAD in één oogopslag:

Hogere harkcapaciteit
Behoedzame doorvoer gewas
Schoon strooibeeld
Hogere doorvoercapaciteit
Voortreffelijke werkkwaliteit

MAX SPREAD rotortechniek.

Gelijkmatigere verdeling dankzij de nalopende bevestiging van de tanden.

De 29,3° nalopende bevestiging van de tanden oefent een positieve invloed uit op de doorvoer van het gewas. Net zoals bij de nalopende strooischoepen van een kunstmeststrooier, zorgen deze voor een betere en gelijkmatigere verdeling van het oogstmateriaal en optimaal strooibeeld. Dit effect wordt bovendien ondersteund doordat de tanden zich in de richting van de windingen ontspannen. Door deze extra impuls wordt het gewas over de volledige breedte verdeeld.

MAX SPREAD rotortechniek.

Topkwaliteit door in lagen te drogen.

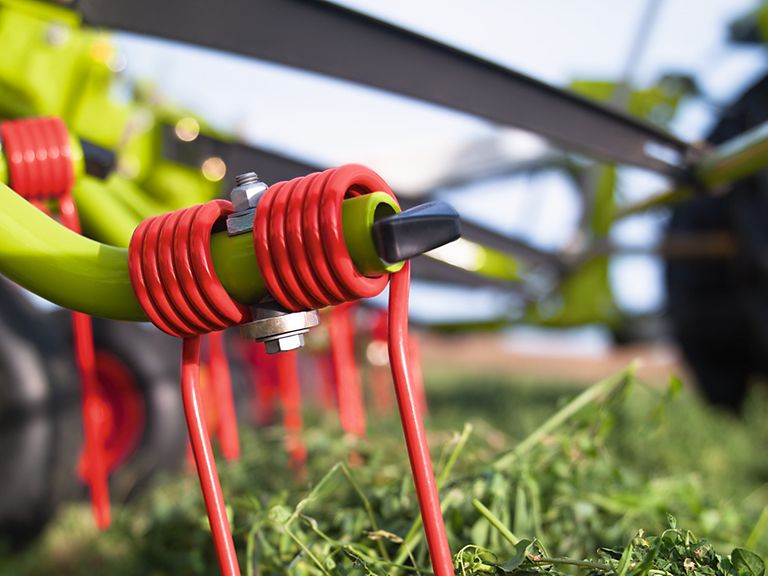

Om belastingen te kunnen opvangen beschikken de tanden over vijf windingen. Met een materiaaldikte van 9,5 mm zijn deze desalniettemin stijf genoeg om schoon te kunnen oprapen. Om wild en de navolgende oogstmachine te beschermen, is elke strooiarm voorzien van een beveiliging tegen verlies van tanden. Daarmee wordt bij tandbreuk het verlies van een tand voorkomen. Bovendien zorgt de trapeziumvorm ervoor dat gewas zich niet om de strooiarm kan gaan wikkelen.

MAX SPREAD rotortechniek.

Armen met buisprofielen en strooihoek verstellen.

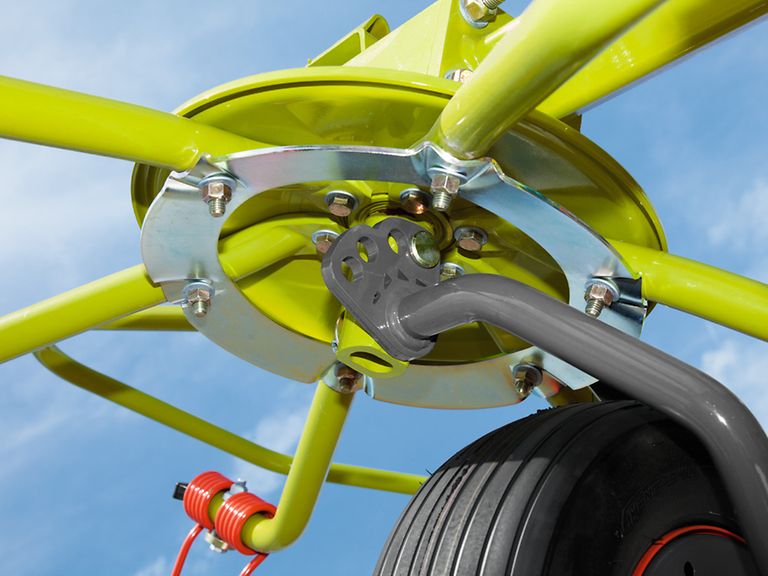

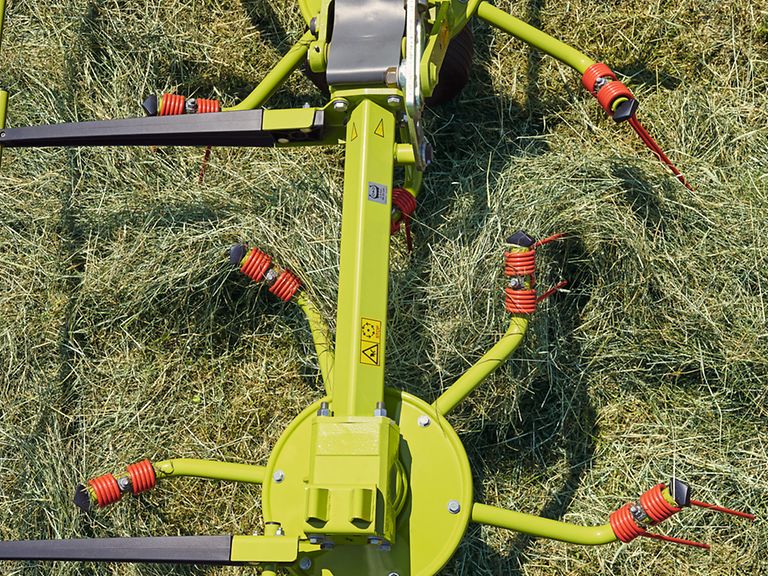

De strooiarmen worden bij het schudden het zwaarst belast, en zijn daarom vervaardigd van torsiebestendige, ronde buisprofielen. De strooiarmen zijn aan de schotels van de rotor geschroefd en worden extra gestabiliseerd door een geprofileerde steunring.

Om de machine aan de heersende oogstomstandigheden te kunnen aanpassen, kan de strooihoek worden versteld van 12° tot 18°. Bovendien kunnen de tanden met 7° voor- of naloop worden ingesteld om het gewenste strooibeeld nauwkeurig af te stellen.

MAX SPREAD rotortechniek.

Betere bescherming dankzij beveiliging tegen verlies van tanden.

Om hoogwaardig voer te oogsten moet gewas gelijkmatig kunnen drogen. Daarom zijn de tanden van de VOLTO van gelijke lengte, waardoor het gewas in lagen wordt opgenomen en grondig gemengd. Daardoor ontstaat een homogeen verspreidingspatroon, waardoor oogstmateriaal snel opdroogt.

PERMALINK aandrijftechniek.

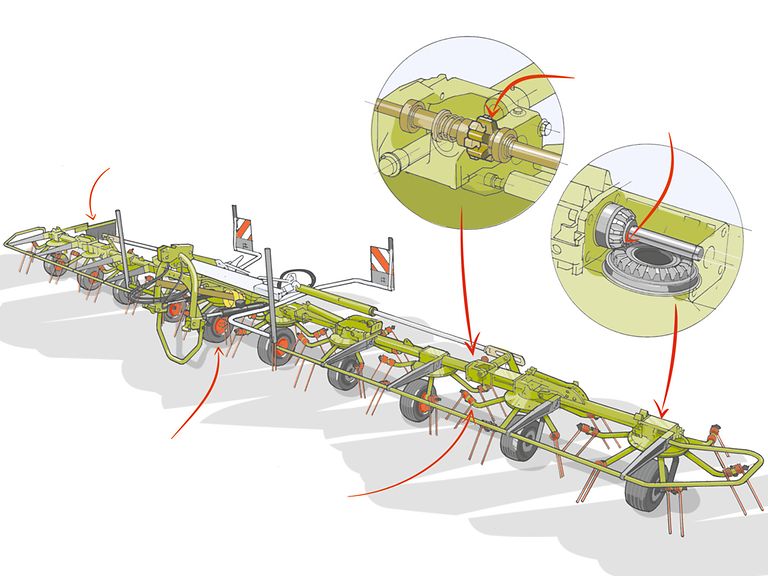

Een zeskantige as brengt de aandrijfkracht betrouwbaar over op alle rotoraandrijvingen. Bij de inklapmechanismes zorgen PERMALINK vingerkoppelingen voor bedrijfszekerheid.

PERMALINK aandrijftechniek.

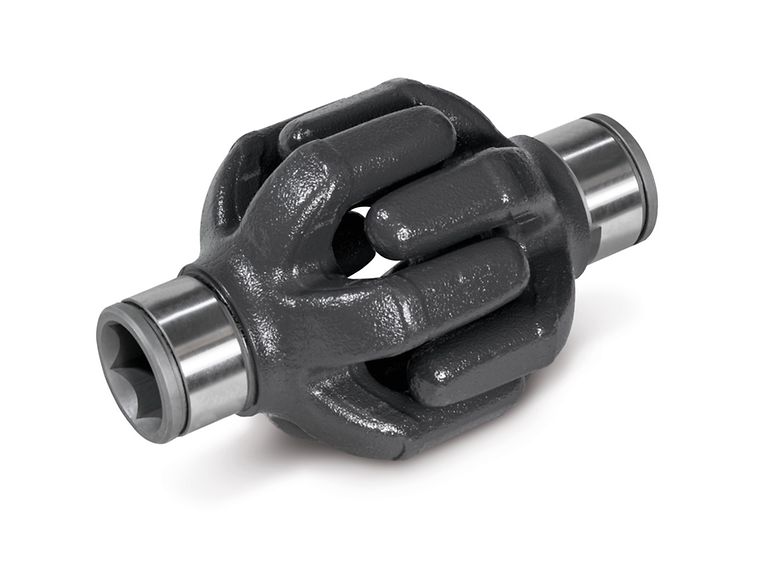

PERMALINK vingerkoppeling. Krachtoverbrenging.

Kracht wordt via de PERMALINK vingerkoppeling in alle werksituaties betrouwbaar naar de VOLTO overgebracht. Bovendien kan het systeem tot 180° worden ingeklapt voor een compacte transportstand.

PERMALINK aandrijftechniek.

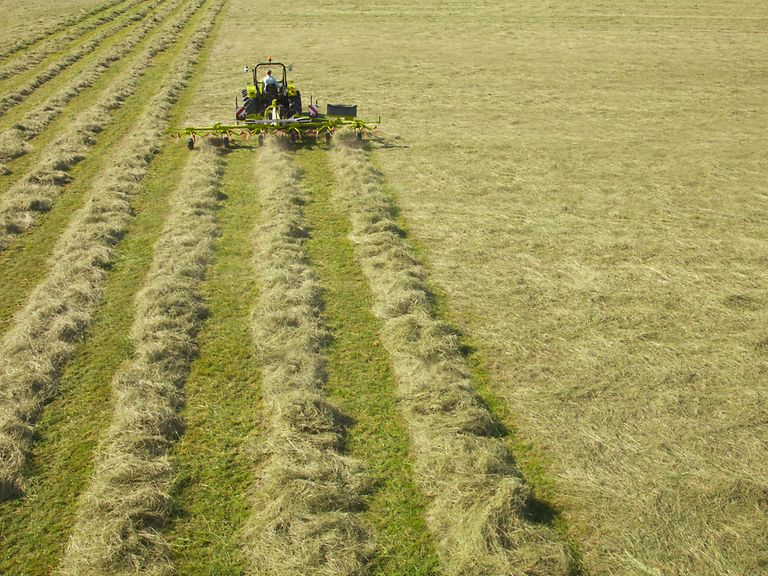

Nachtzwadenaandrijving.

Bij werkzaamheden in hooi is het vooral bij korte veldperiodes nuttig om nachtzwaden af te leggen. Het hooi neemt dan namelijk 's nachts minder vocht op en droogt sneller. Alle CLAAS VOLTO schudders kunnen beschikken over een nachtzwadenaandrijving, waarmee het toerental van de rotoren met 1/3 wordt gereduceerd. Hierdoor wordt het oogstmateriaal op meerdere kleine zwaden afgelegd en kun je in kortere tijd oogsten.

PERMALINK aandrijftechniek.

Stabiel en veilig in alle opzichten.

De nieuwe PERMALINK HD-vingerkoppeling is speciaal ontworpen voor maximale slagkracht en werkbreedtes tot 15,10 m. De grote en stevige vingers zorgen voor een betrouwbare koppeling in alle standen. Dankzij de grotere contactvlakken en het onderhoudsvriendelijke ontwerp waarborgt CLAAS langdurige veiligheid en bedrijfszekerheid.

Frameconstructie.

De intelligente stalen constructie wordt ook weerspiegeld in het frame. Afhankelijk van het model wordt hierbij gebruikgemaakt van een 45° vierkantprofiel of een rondprofiel.

Frameconstructie.

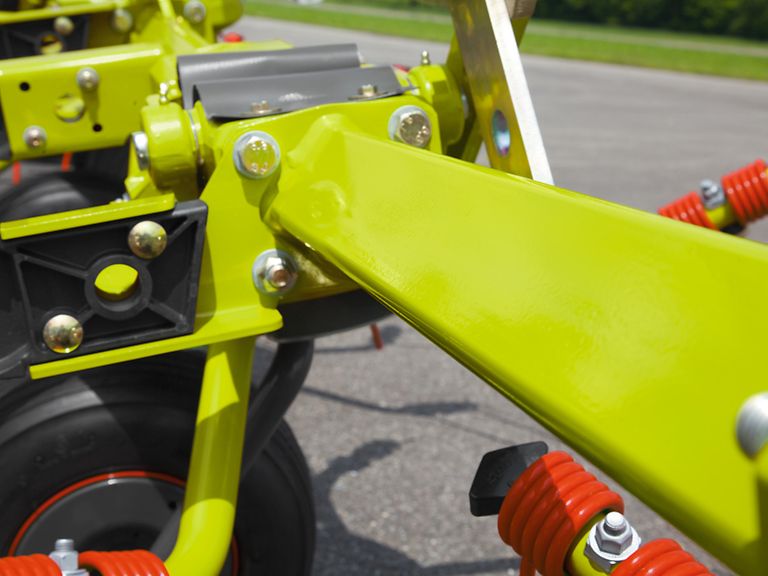

Volhardend en stevig dankzij vierkant frame.

De benodigde duurzaamheid in het gebruik wordt bij de VOLTO verkregen door massieve vierkante, 8 mm dikke buizen die 45° gedraaid zijn. Hiermee worden buigkrachten geabsorbeerd en permanente bedrijfszekerheid gewaarborgd. Verder absorberen de massieve gegoten gewrichten met dubbelzijdige bevestiging de krachten die op het frame inwerken.

Frameconstructie.

Heffen op de kopakker.

Afhankelijk van het model beschikt de VOLTO standaard al over een voorziening om de rotoren op de kopakker op te heffen, of kan daarmee als optie worden uitgerust. Wanneer de rotoren op de kopakker worden opgeheven, worden de buitenste rotoren gestabiliseerd voor een soepele rit.

Frameconstructie.

Ontziet percelen. Veilig op straat.

De extra grote banden (500/55 20) met een diameter van 1,06 m van het transportonderstel zorgen voor maximale veiligheid en rijcomfort, ook bij hogere snelheden. De banden bewijzen hun nut vooral op percelen omdat ze dankzij het royale contactoppervlak optimaal de bodem beschermen.

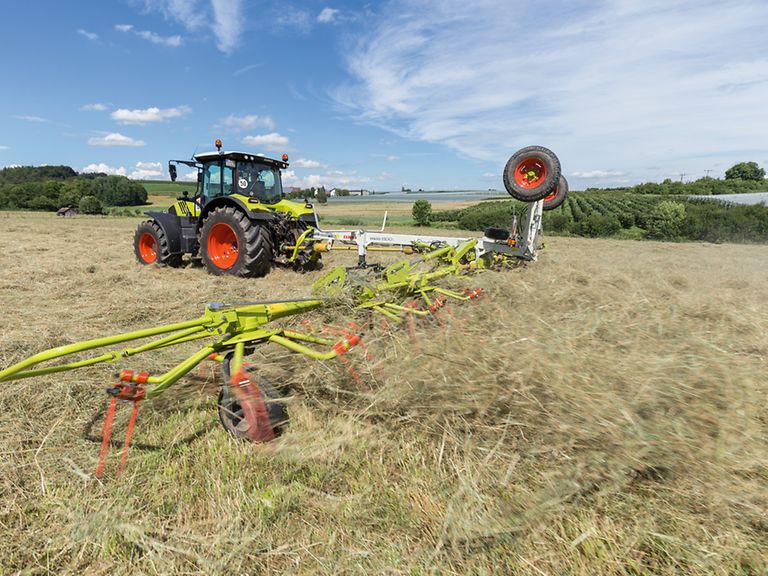

Inklappen en transport.

Altijd veilig en wendbaar onderweg.

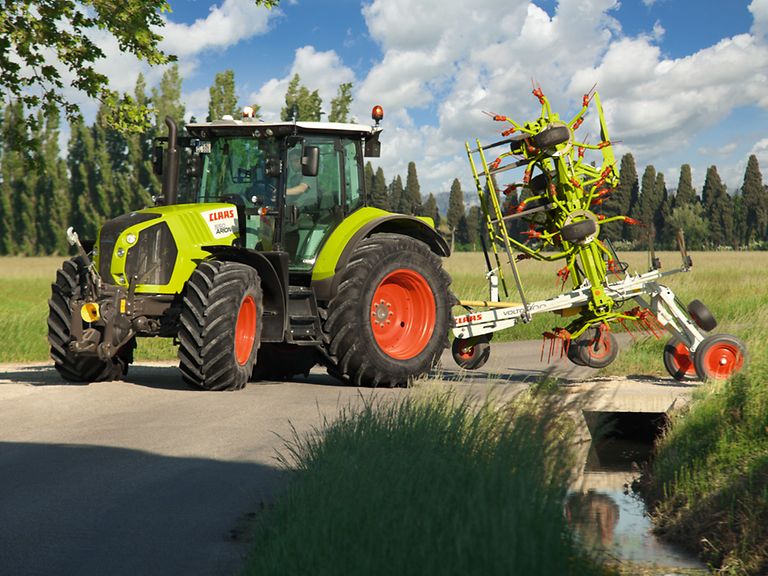

De machine kan eenvoudig direct vanuit de cabine hydraulisch worden ingeklapt. Omdat de armen intelligent worden ingeklapt, kan de VOLTO compact worden getransporteerd, zodat je altijd veilig en wendbaar onderweg bent met je schudder.

Inklappen en transport.

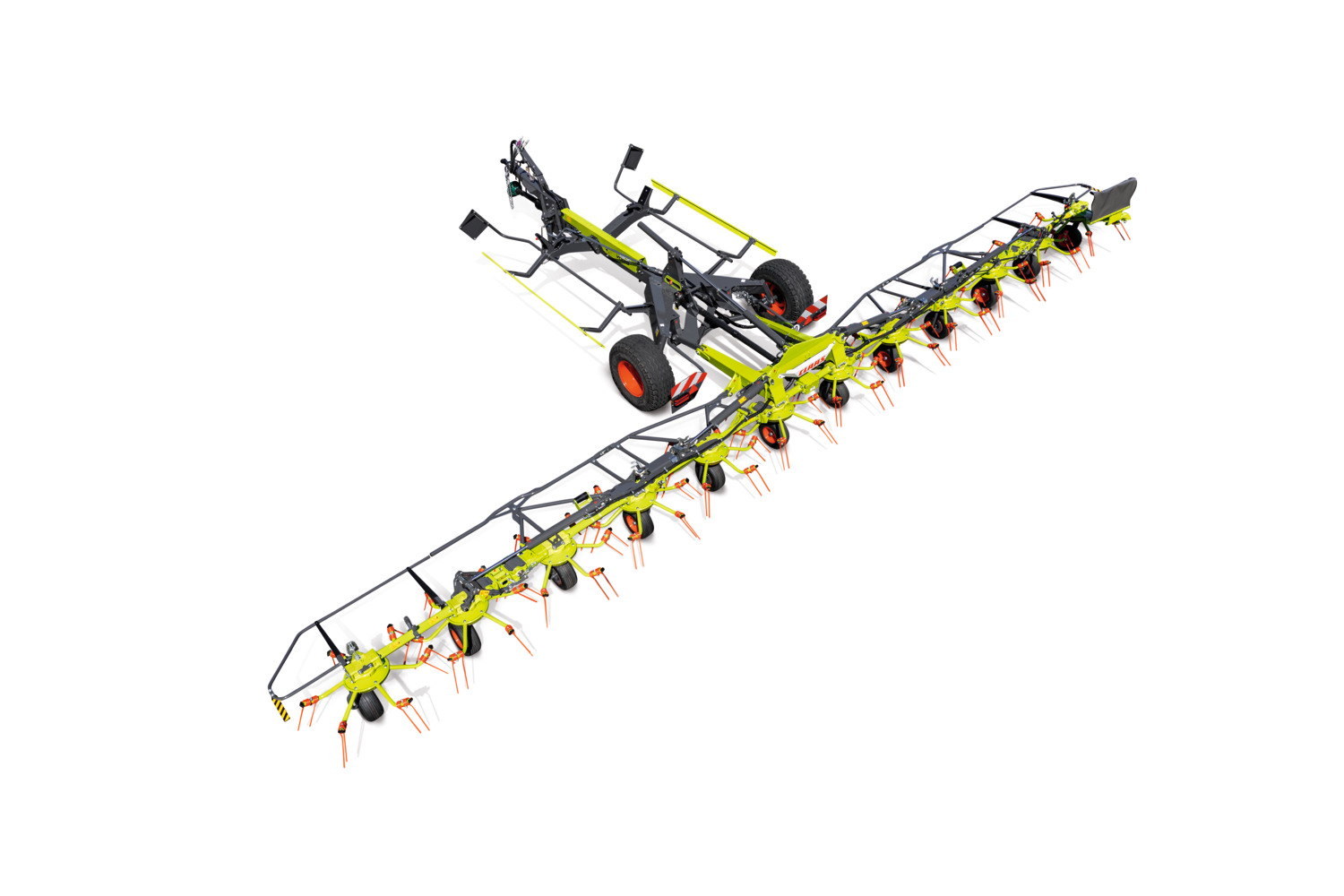

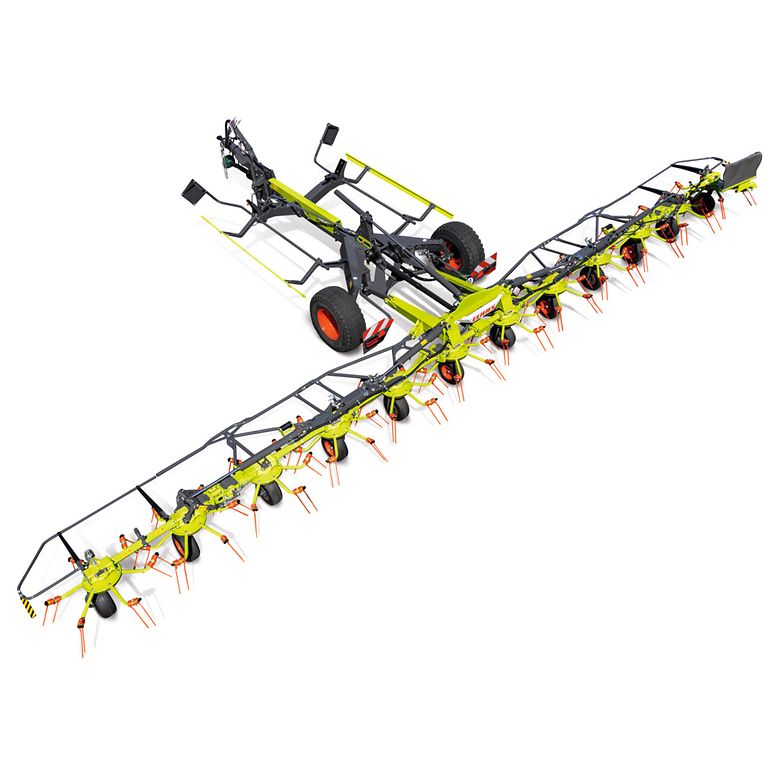

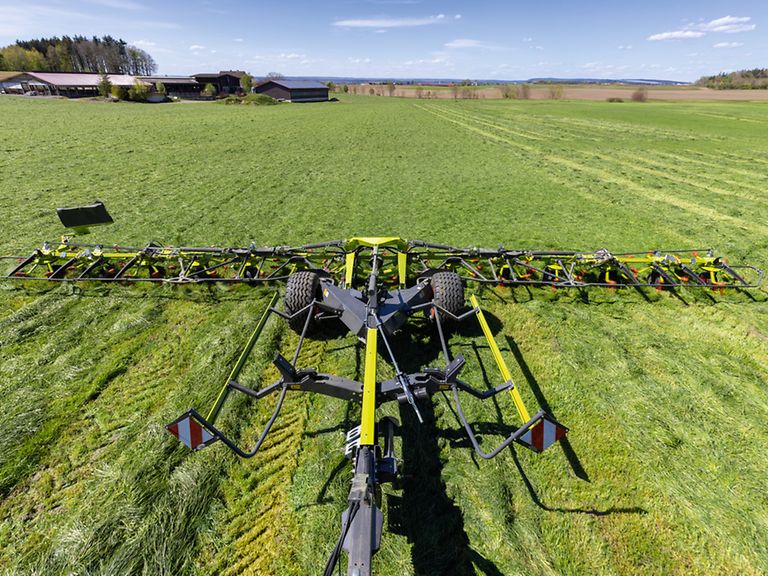

VOLTO T modellen.

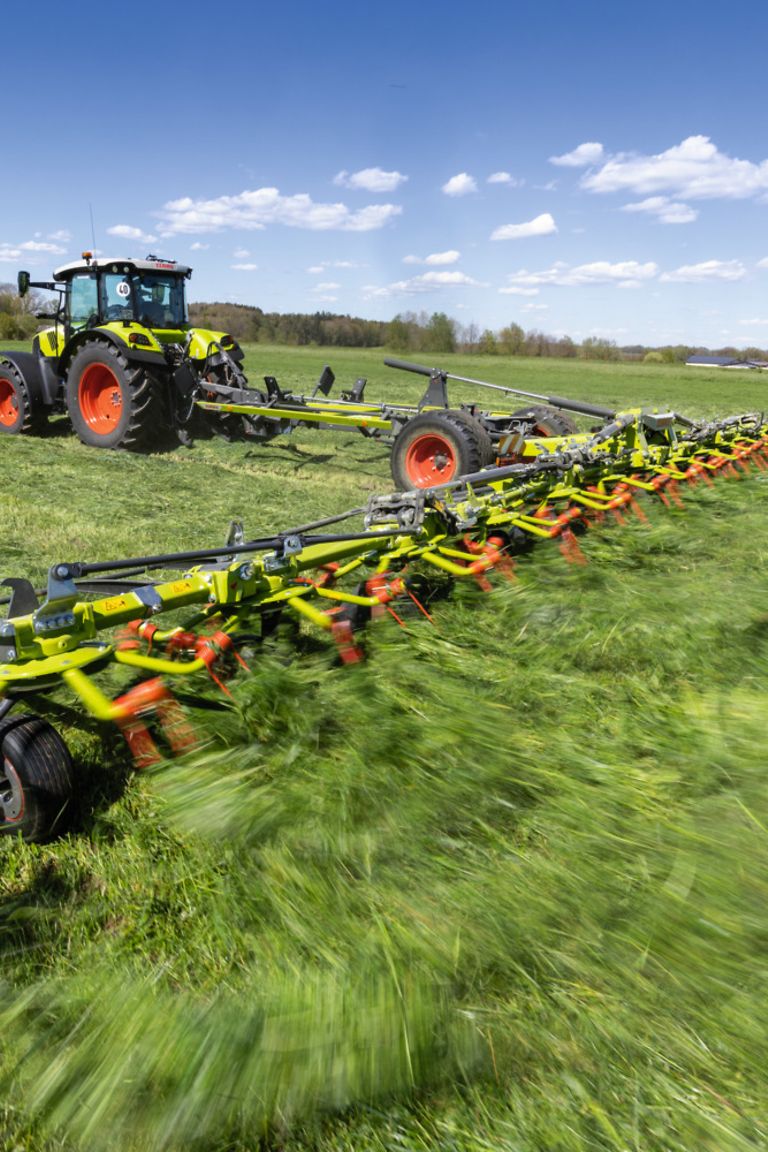

De T-modellen zijn uitgerust met een korte dissel en een transportonderstel achter de rotoren. Hierdoor kan er soepel in krappe bochten worden gedraaid en de compacte machine eenvoudig worden bediend tijdens het werk. Dankzij de lange wielbasis kan tijdens transport met snelheden tot 40 km/h worden gereden.

Inklappen en transport.

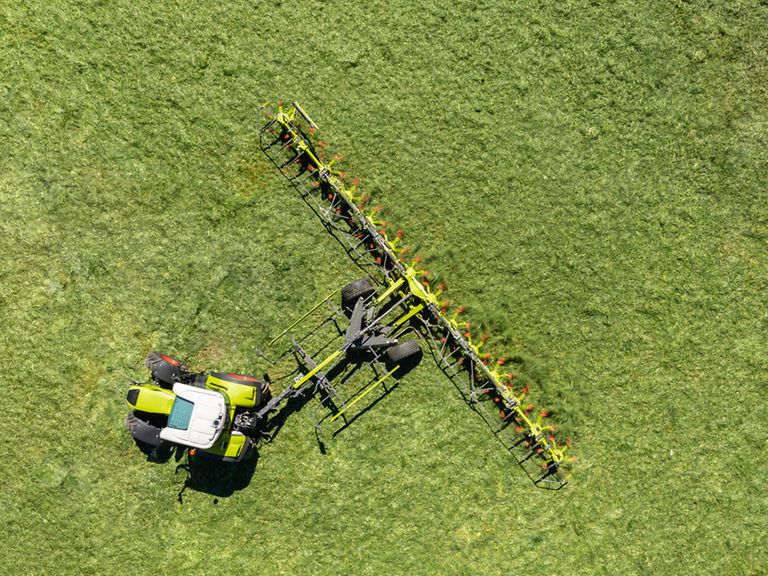

Maximale slagkracht en wendbaarheid.

Zodra het enkelvoudig werkende regelventiel in de zweefstand wordt gezet, wordt de naloopbesturing automatisch in de werkstand gezet. Hierdoor hoeven de rotoren niet meer opgeheven te worden in de kopakkerstand wanneer er weinig ruimte is om te keren. Op deze wijze kan de enorme werkbreedte tot 15,10 m nog efficiënter worden gebruikt en wordt de bodem nog beter beschermd.

Inklappen en transport.

Betrouwbaar onder alle omstandigheden.

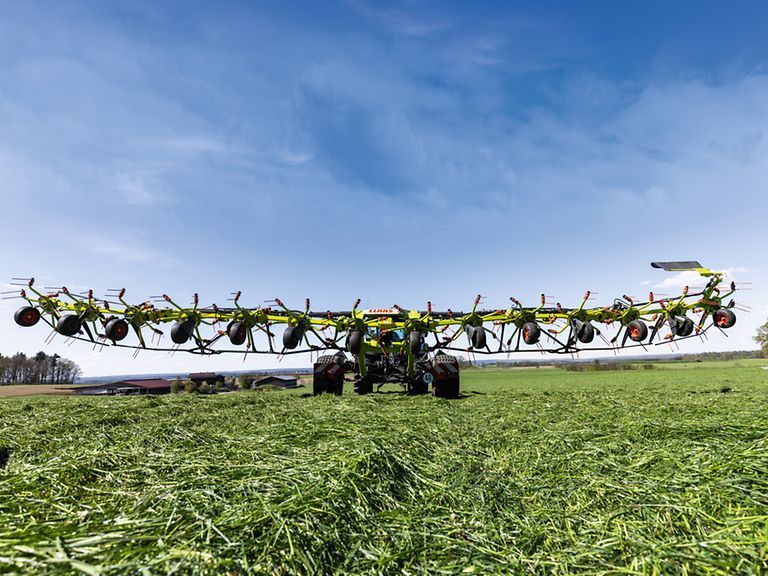

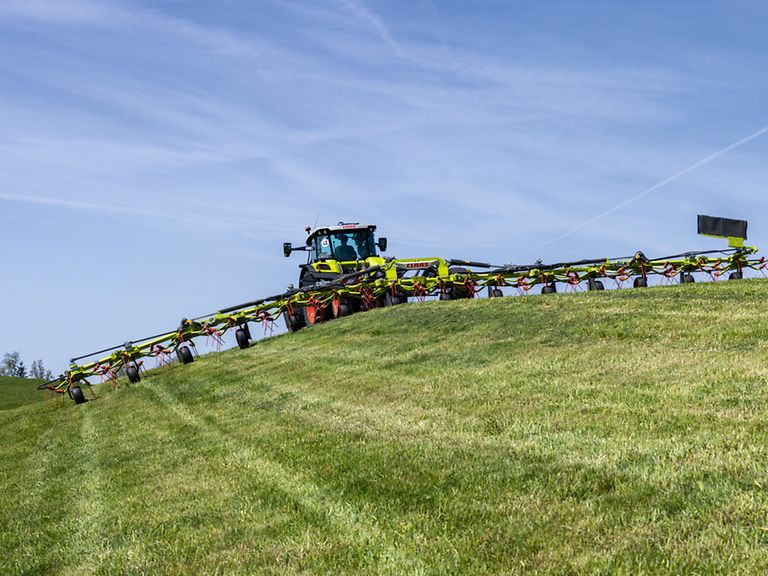

Omdat elke grasspriet telt en vuil niet in het voer aanwezig hoort te zijn, kunnen de maximaal 14 kleine rotoren zich optimaal aan de bodem aanpassen.

De grote getrokken schudders met een transportonderstel gedragen zich op het perceel als compacte, aangebouwde modellen, omdat de in zweefstand gelagerde rotoren dicht bij het onderstel draaien, dat als tastwiel fungeert.

Technische gegevens

Model	Werkbreedte (m)	Rotoren	Rotor diameter (mm)	Tandendragers per rotor
1500 TS	15,10	14	1.500	6
1500 T	15,10	14	1.500	6
1300 TS	13	12	1.500	6
1300 T	13	12	1.500	6
1100 T	10,70	10	1.500	6
900 T	8,70	8	1.500	6
800 T	7,70	6	1.700	7
