DISCO achtermaaiers.
Klaar voor de allerhoogste eisen.

DISCO CONTOUR achtermaaiers zijn slagvaardig en betrouwbaar, ongeacht de werkomstandigheden.

Techniek DISCO maaier.

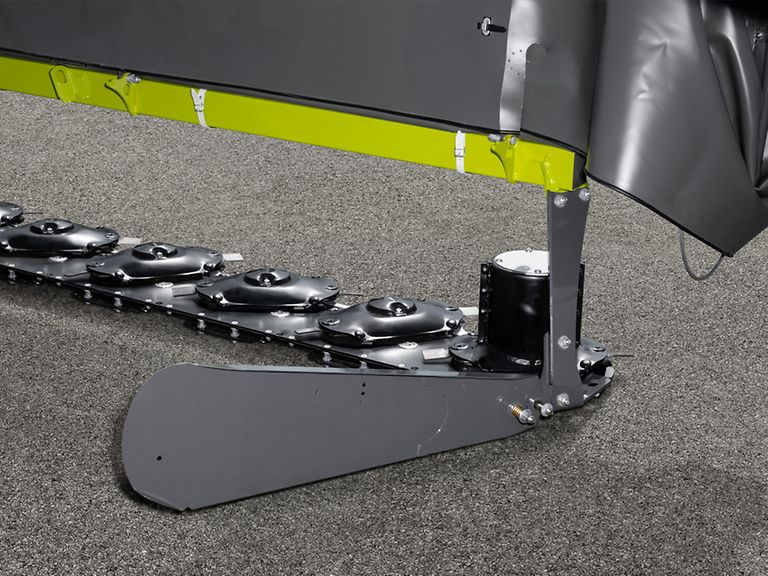

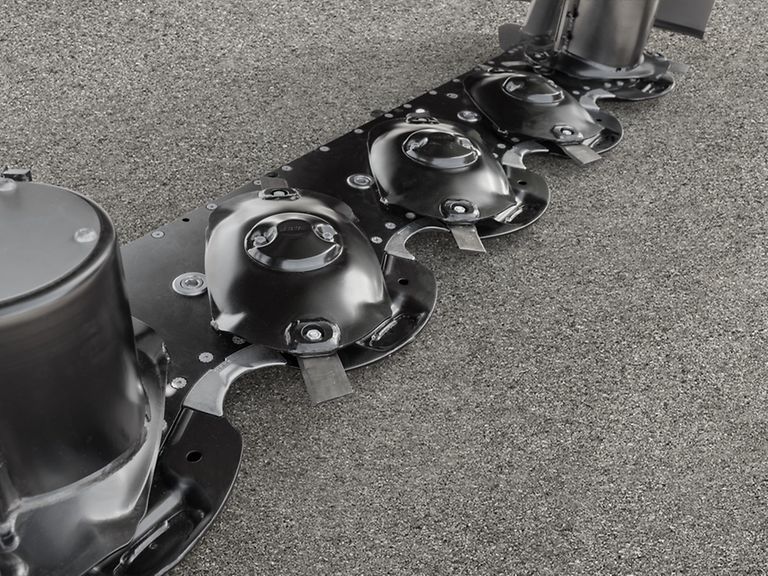

MAX CUT.

Golfvormige goot met naar voren geplaatste maaischijven
Optimaal tunneleffect versterkt door glijsloffen met spoilerwerking
Innovatieve, geschroefde constructie om verbuiging en vervorming tegen te gaan
Permanent gesmeerde, onderhoudsvrije maaibalk voor maximale levensduur
SAFETY LINK veiligheidsmodule voor bescherming van de balk bij een botsing
Extra geharde tussenliggende sloffen voor een zuivere snede
Zeer kleine balkopeningen voor maximale stevigheid

Ontlasting.

Met ACTIVE FLOAT kan snel en eenvoudig worden gereageerd op de meest uiteenlopende omstandigheden, zoals natte plekken of droge verhogingen, evenals onregelmatige bestanden. Dankzij een enkelwerkend ventiel kan de oplegdruk van de maaier flexibel worden aangepast, ook tijdens het rijden. De ingestelde waarde op de manometer is vanuit de cabine goed zichtbaar.

Toerentalreductie.

Alle DISCO schijvenmaaiers kunnen, afhankelijk van het gebruik, ook met een gereduceerd toerental van 850 t/min van de aftakas werken. Dankzij deze 'ingebouwde zuinige aftakas' kan het brandstofverbruik duidelijk worden verminderd.{/}"Gemiddeld kunnen bedrijven met een gereduceerd toerental van de aftakas tot 22% brandstof besparen. Met een DISCO 9200 C AUTO SWATHER levert dat zo'n 1,16 liter per hectare op, oftewel ongeveer 7 liter per uur.“ Dit resultaat werd door een student van de Hogeschool Kiel gemeten na 32 praktijktests.

Tandenkneuzers.

Tandenkneuzers met spiraalvormig opgestelde tanden in V-vorm zijn ideaal voor de grasoogst. De kneusintensiteit wordt met een vernauwingsplaat ingesteld. Door de elastische bevestiging kunnen de tanden uitwijken wanneer vreemde objecten zoals stenen in de kneuzer terechtkomen. Dankzij deze voorziening kunnen reparatiekosten worden voorkomen. Het oogstmateriaal kan met de breedverdeelkap over de volledige werkbreedte worden verdeeld of met variabel instelbare zwadborden op een zwad worden afgelegd.

Rollenkneuzers.

Bladrijke voedersoorten zoals luzerne moeten voorzichtig worden gekneusd. Het doel is de stengel te kneuzen zonder de bladeren te beschadigen. Hiervoor kunnen de DISCO maaiers met rollenkneuzer effectief worden gebruikt. De in elkaar grijpende, bijzonder slijtvaste polyurethaan rollen in V-vorm pletten de harde stengels en ontzien de bladeren. De kneusintensiteit is instelbaar met voorgespannen veren. Deze beschermen de rollen tevens tegen vreemde objecten. Voor het afleggen op een zwad dienen de instelbare zwadborden.

Pure betrouwbaarheid.

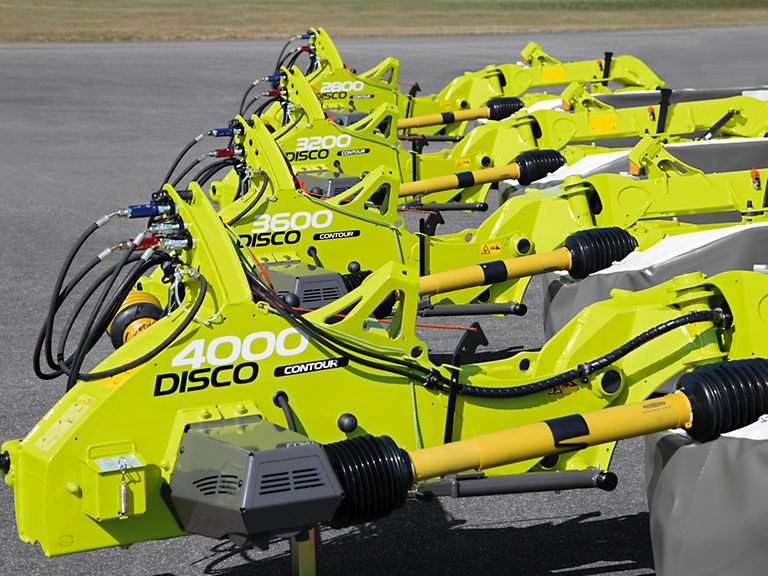

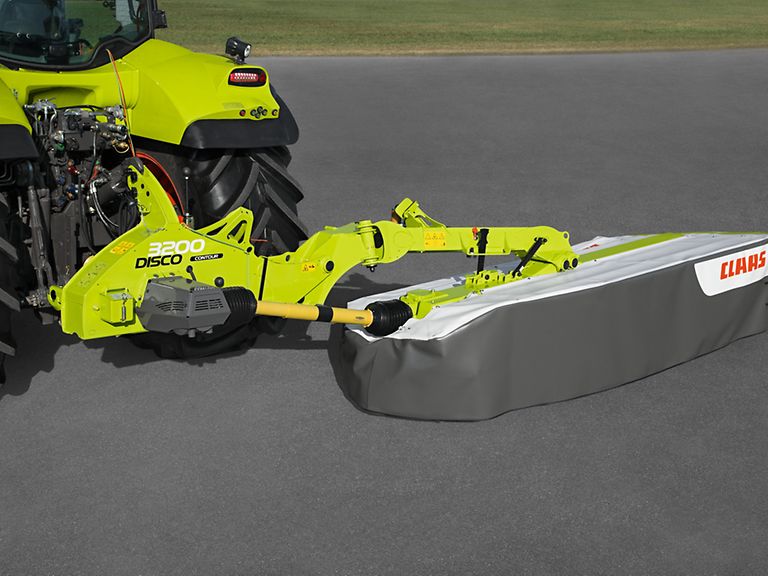

DISCO CONTOUR.

Met de achtermaaiers van de serie DISCO CONTOUR biedt CLAAS voor elk bedrijf de juiste machine. De slagvaardige allrounders combineren de capaciteit van de MAX CUT maaibalk met andere DISCO voordelen. De middenophanging zorgt bij alle modellen voor een perfecte bodemaanpassing. Bovendien rij je met een 120°-transportstand compact en veilig over de weg.

Optimale bodemaanpassing.

De maai-units van de CONTOUR serie zijn in het zwaartepunt opgehangen zodat ze vrij kunnen pendelen en zich optimaal kunnen aanpassen aan de bodemcontouren. Een markeringspijl op de arm geeft de correcte hoogte voor de instelling aan.

Stevige constructie.

Onze machines kenmerken zich door hun stabiele en overzichtelijke constructie. De maaiers zijn met hun massieve componenten optimaal uitgerust voor continu gebruik. Om afdoende bescherming te kunnen bieden, zijn de hydraulische componenten zo veel mogelijk in het frame geïntegreerd

Argumenten.

MAX CUT voor ultieme maaikwaliteit
Hydropneumatische ontlasting ACTIVE FLOAT
Naar keuze zonder kneuzer, met een tanden- of rollenkneuzer leverbaar
Instelbare pennen voor de trekstangen, dubbele koppelschotels en KENNFIXX®-hydraulische koppelingen voor eenvoudige aankoppelen
Botsbeveiliging
Duidelijk zichtbare hoogteaanduiding
Hydraulische transportvergrendeling (optie)
Markeringsborden met verlichting (optie)
Draaibare zwadschijven (optie)
Wegzetinrichting (optie)

Goed beschermd.

Alle DISCO maaiers beschikken over een mechanische botsbeveiliging. Door de 15° schuine bevestiging wijkt de maaier bij een botsing naar achteren en naar boven uit. Om weer verder te kunnen rijden hoeft alleen maar kort achteruit te worden gereden.

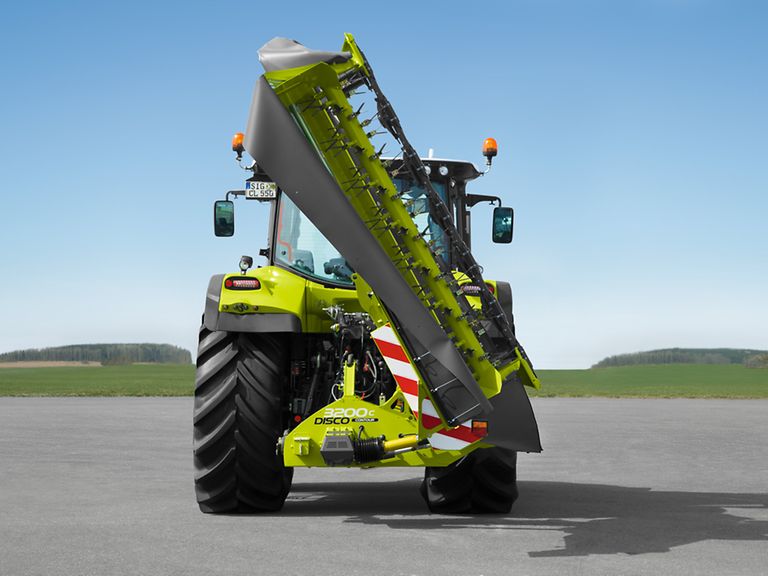

Veilig onderweg.

De 120°-transportstand en het zwaartepunt dicht bij de tractor zorgen voor hoge stabiliteit, zodat je veilig en wendbaar onderweg bent. In transportstand wordt de maaier bovendien automatisch mechanisch beveiligd.

Met kneuzer.

Alle CONTOUR achtermaaiers zijn leverbaar zonder kneuzer of met een tanden- of rollenkneuzer, tot een werkbreedte van 3,40 m.

Maaicombinatie zorgt voor meer melk.

Felix Streuff

Voor de Groiner Milch KG uit Neder-Rijn in Noordrijn-Westfalen is de kwaliteit van het voer, zoals voor elk melkveebedrijf, een belangrijke succesfactor. In totaal 500 melkkoeien moeten worden verzorgd. "We hebben gedeeltelijk zeer oneffen percelen met veel sloten", zegt Felix Streuff, een van de partners. Als de omstandigheden het toelaten, maait hij met een verlaagd aftakastoerental (850 t/min).

Hij is zeer tevreden over de bodemaanpassing en maaikwaliteit van zijn maaicombinatie met een DISCO 3200 FC PROFIL en DISCO 3600 C CONTOUR. De landbouwer is ervan overtuigd dat de daaruit resulterende betere kwaliteit van het voer mede verantwoordelijk is voor de toename in de melkproductie van het afgelopen jaar.

Lange levensduur, licht trekken.

DISCO 100 serie met zijdelingse ophanging

De zijdelings opgehangen achtermaaiers van de DISCO 100 serie zorgen voor hoge capaciteit bij een laag vermogen. Net zoals bij de grote maaiers, wordt het robuuste hart van deze maaiers gevormd door de MAX CUT maaibalk.

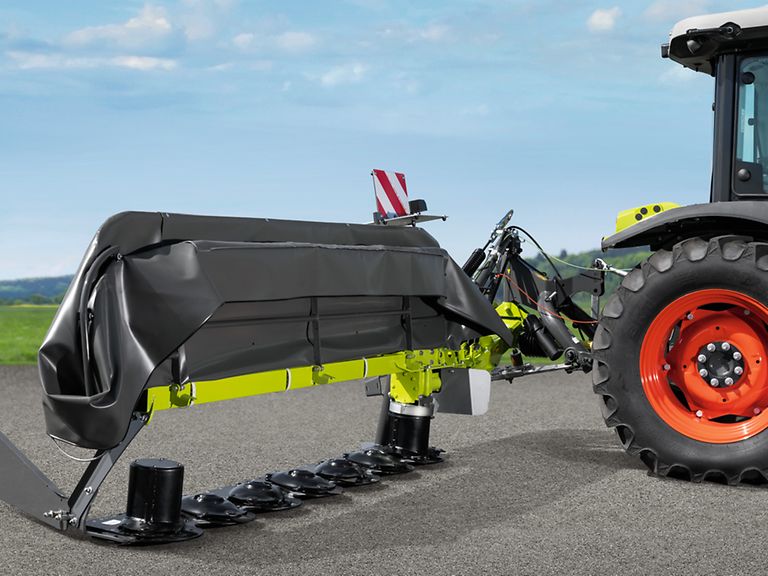

MAX CUT maaibalken

Ook de kleinste modellen profiteren van de professionele techniek van CLAAS. Vanaf een werkbreedte van 2,20 m bevat de MAX CUT maaibalk dezelfde hoogwaardige componenten als de grote maaiers, en dat met levenslange olievulling. Afhankelijk van het land kan ook als optie voor een maaibalk worden gekozen met of zonder snelwisselsysteem voor messen.

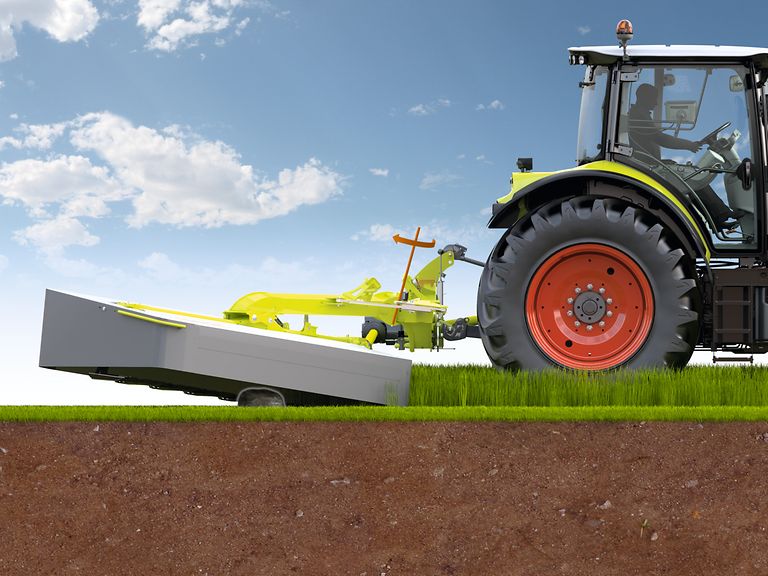

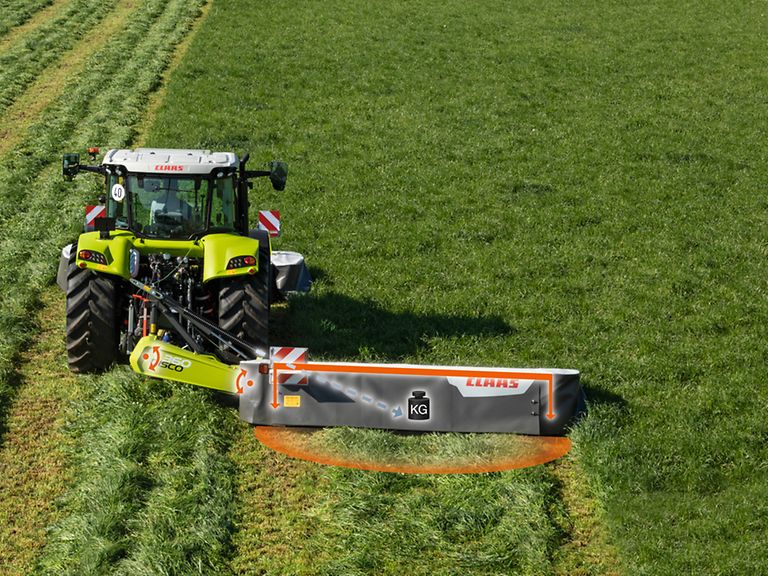

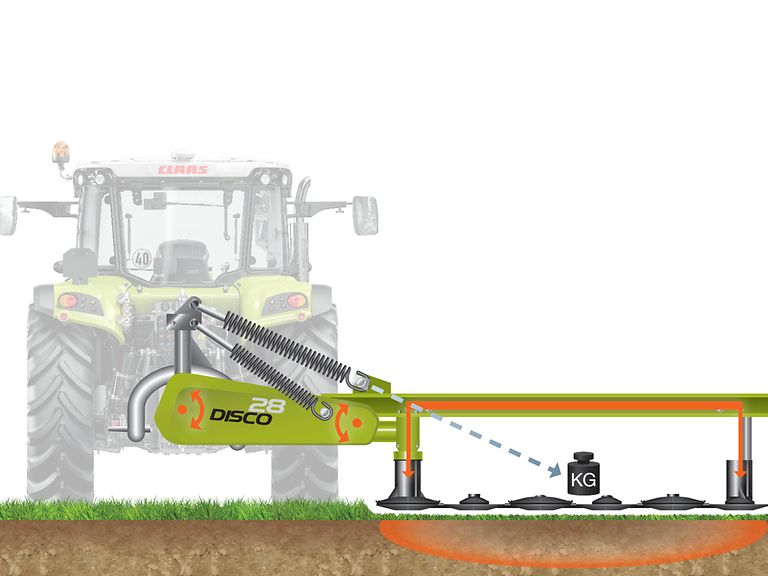

Ontlasting op het zwaartepunt.

De grote ontlastingsveer is in het midden van het machineframe aangebouwd. Bovendien loopt de krachtlijn van de veer precies door het zwaartepunt van de maaier. Dankzij de binnen- en buitensteunen wordt de kracht gelijkmatig overgebracht op de maaibalk.

De kleine veer ontlast bovendien de maaibalkaandrijving. Onze uitgekiende ontlasting op het zwaartepunt zorgt ervoor dat ook zijdelings opgehangen maaiers kunnen profiteren van de voordelen die middenophanging met zich meebrengt.

Aandrijving.

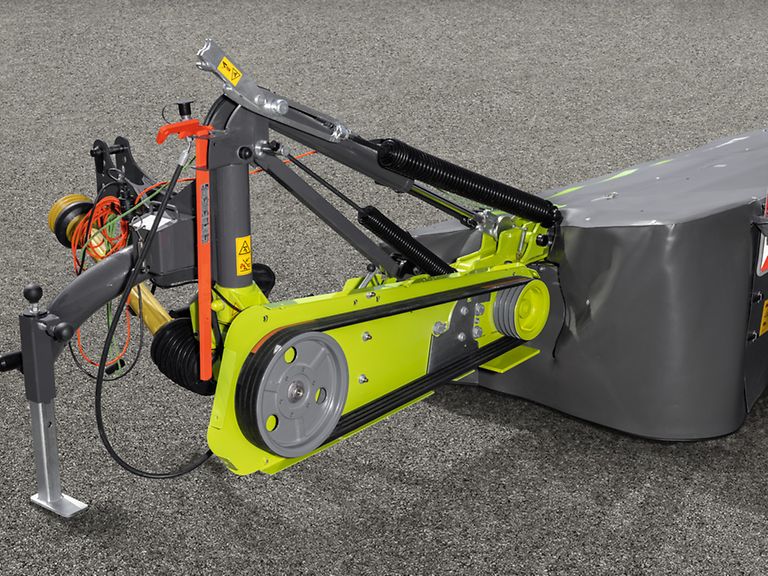

De maaier wordt aangedreven door een onderhoudsarme aftakas zonder veiligheidsketting. De krachtige riemaandrijving dempt piekbelastingen en kan zonder gereedschap met een draaiknop worden gespannen. Van daaruit wordt het vermogen overgebracht naar een dubbele aandrijfkast, die voor een directe aandrijving van bovenaf in de eerste maaischotel zorgt, waardoor een optimale materiaalstroom wordt gegarandeerd.

Mechanische botsbeveiliging.

Bij een botsing met een obstakel reageert de overbelastingsbeveiliging onmiddellijk en kan de maaier naar achter wegdraaien. Even achteruitrijden is voldoende om verder te werken. Dankzij een extra beschermingsbeugel wordt de buitenzijde van de maaier eveneens beschermd tegen beschadiging.

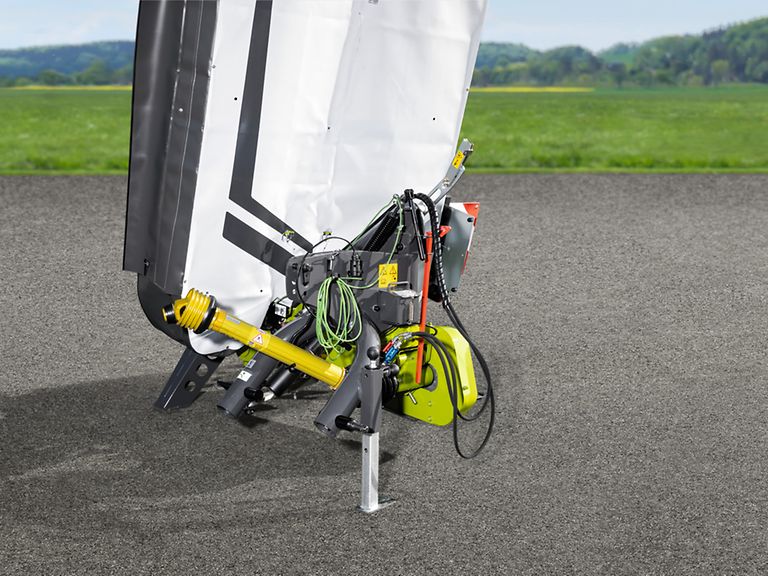

Aan- en afkoppelen.

Er zijn verschillende mogelijkheden om werktuigen aan en af te koppelen. Verder is de linker trekstangpen iets lager gepositioneerd om eenvoudiger te kunnen aankoppelen. Voor extra comfort zorgen, naast de draaibare aftakashouder, ook de geïntegreerde houders voor lichtstekker en hydrauliek slangen. KENNFIXX® koppelingen zorgen er bovendien voor dat slangen eenvoudig kunnen worden aangesloten.

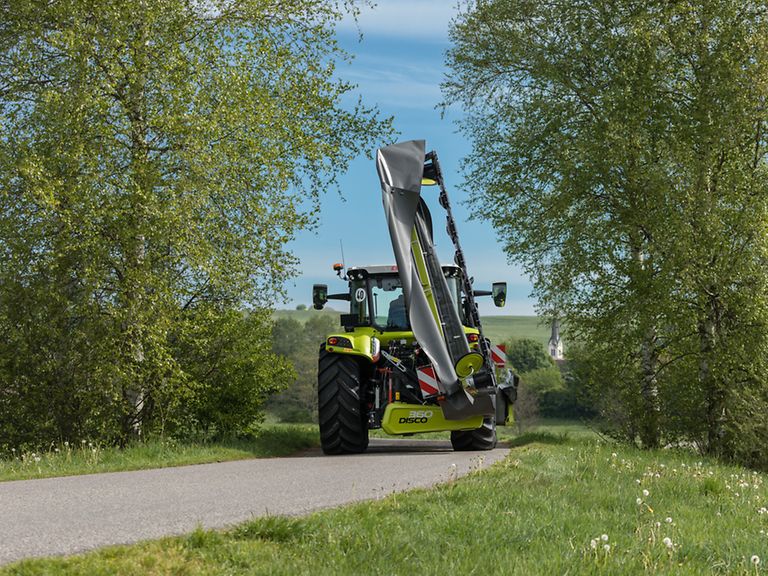

105°-transportstand

Het zwaartepunt van de machine verschuift nog verder naar het midden, waardoor de achterwielen van de tractor zo gelijkmatig mogelijk worden belast. De ingebouwde dubbele aandrijving zorgt voor een smalle transportbreedte en vrij zicht naar achteren. Een dubbelwerkende cilinder met zwevende zuiger zorgt ervoor dat de maaier op hellingen veilig kan worden uitgeklapt en voor demping van de eindstanden.

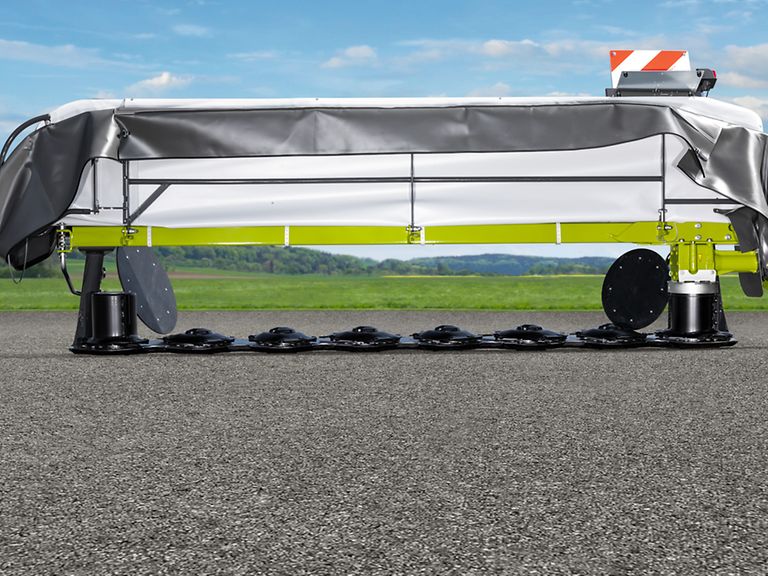

Onbeperkte toegang.

Beide helften van het beschermingsdoek kunnen eenvoudig naar boven worden geklapt voor optimale toegang voor onderhoud en reiniging. Wanneer de buitenkant van de maaier wordt beschadigd, kan het beschermingsdoek afzonderlijk worden vervangen.

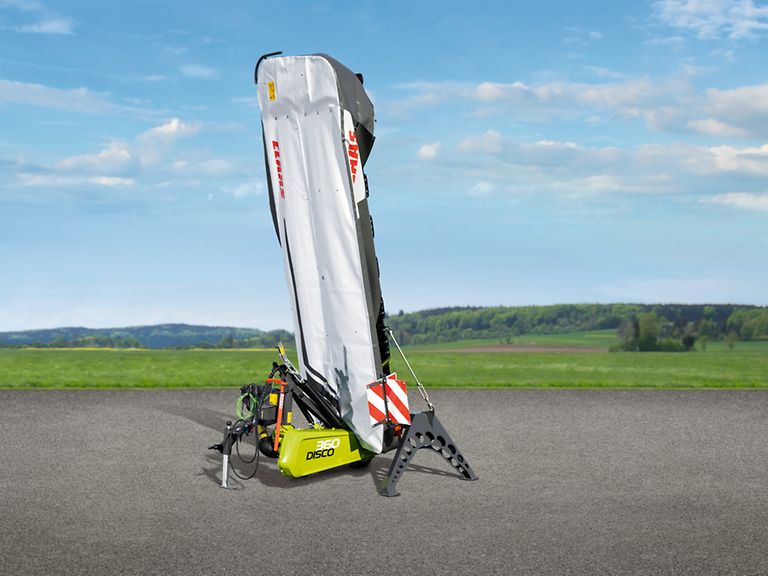

Ruimtebesparend.

Voor ruimtebesparend wegzetten is een afzonderlijke wegzetbok leverbaar. De maaier kan direct vanaf de tractor op de standaard worden geplaatst, zonder extra steunen.

Extra comfort.

Een mechanische kopakkeraanslag is als optie leverbaar, waardoor slechts één kabel is vereist voor de kopakkeraanslag en transportvergrendeling.

Zwadvorming.

Voor een optimale zwadvorm zijn DISCO 100 maaiers uitgerust met een extra zwadschijf aan de buitenzijde en, afhankelijk van het model, een schijf of bord aan de binnenzijde.

Perfect gekneusd.

De uitstekend uitgeruste kneuzermodellen van de DISCO 100-serie zijn uiteraard ook voorzien van de MAX CUT maaibalk. Dankzij de iets lager aangebrachte trekstangpen kunnen de kneuzers snel worden bevestigd en door het opklappen onder een hoek van 95° kunnen ze veilig achter de tractor worden getransporteerd. De kopakkeraanslag is al standaard geïntegreerd voor kneuzers. Ook voor deze modellen kan het toerental bij lichtere bedrijfsomstandigheden worden verlaagd.

Het gebruik van een kneuzer verkort de droogtijd van het gewas aanzienlijk. Afhankelijk van het type voer kunnen wij de juiste kneuzer leveren, met tanden of met rollen.

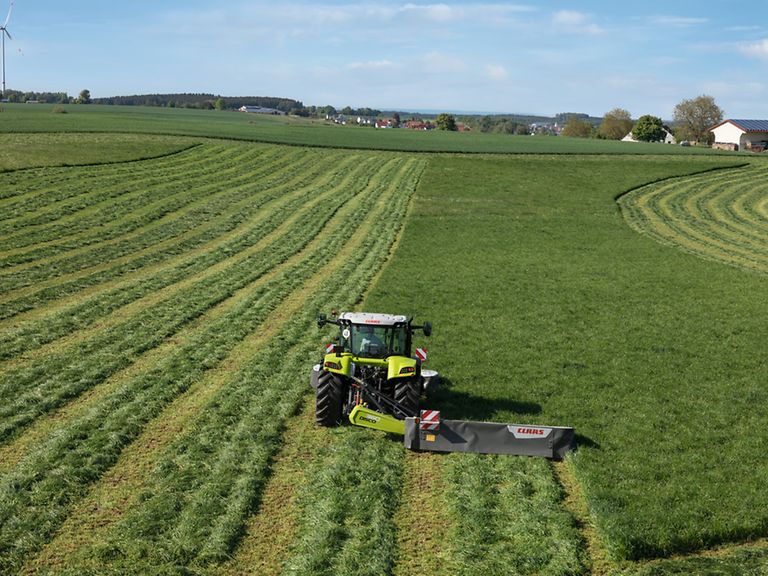

Licht. Snel. Maaien.

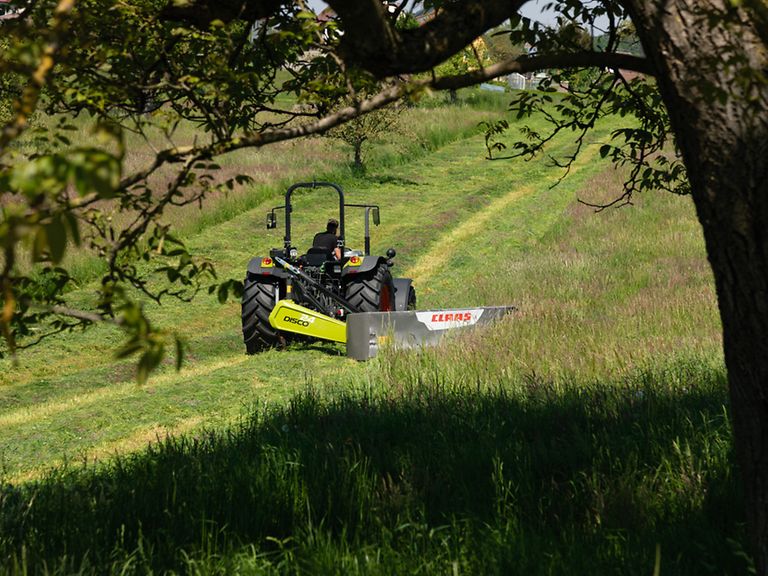

DISCO 10 serie met zijdelingse ophanging.

Alle DISCO maaiers hebben hetzelfde hoogwaardige hart – de MAX CUT maaibalk – en dit vanaf een werkbreedte van 2,20 m, omdat elke weide perfect gemaaid moet worden.

MAX CUT maaibalken

Ontlasting op het zwaartepunt.

Aandrijving.

De maaier wordt aangedreven door een onderhoudsarme aftakas. De krachtige riemaandrijving dempt piekbelastingen en kan zonder gereedschap met een draaiknop worden gespannen. Van daaruit wordt het vermogen overgebracht naar een dubbele aandrijfkast, die voor een directe aandrijving van bovenaf in de eerste maaischijf zorgt, waardoor een optimale materiaalstroom wordt gegarandeerd.

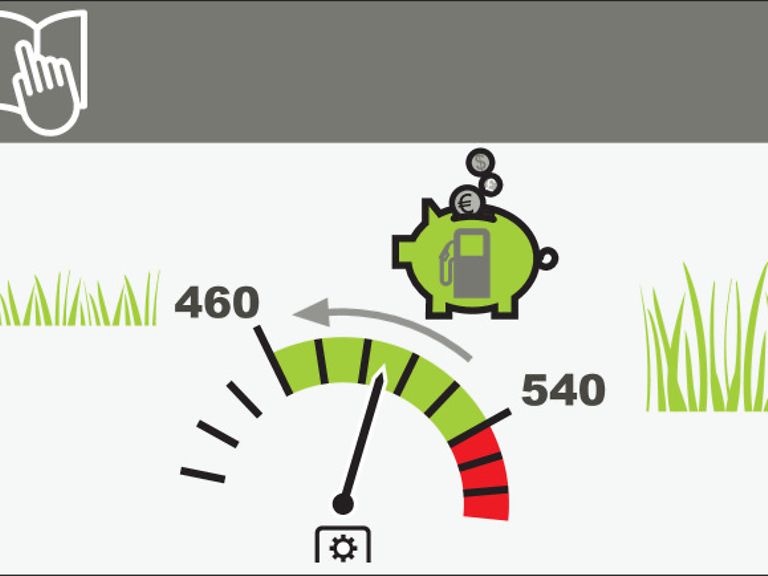

Brandstofbesparende machine.

Door de overbrengingsverhouding in de aandrijflijn kan het aftakastoerental worden verlaagd van 540 tot 460 t/min in lichtere bestanden. Dit verlaagt het dieselverbruik bij dezelfde maaikwaliteit.

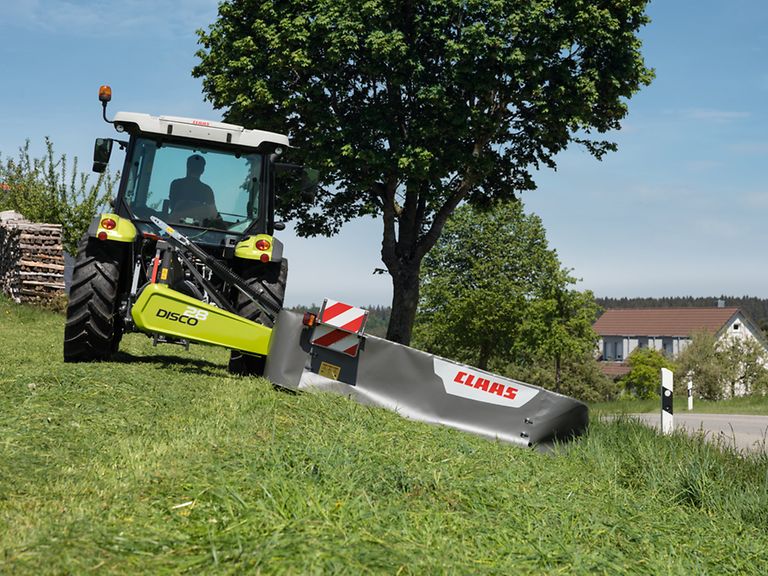

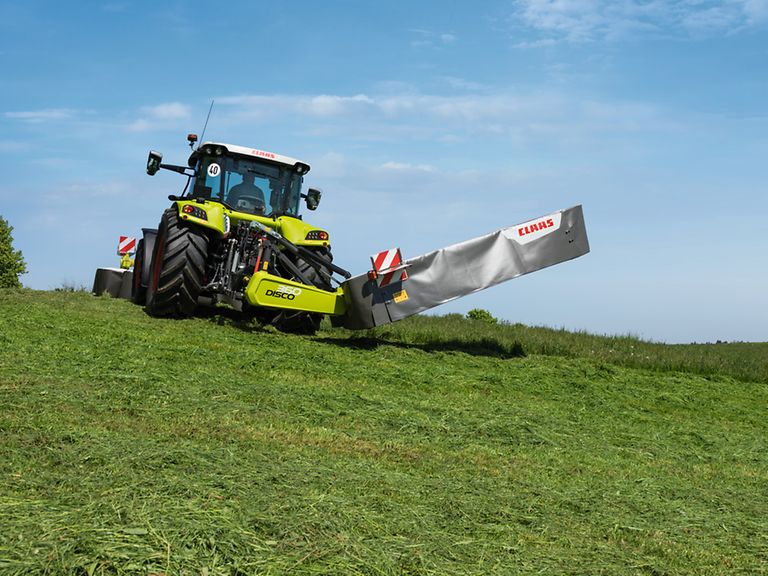

Heuvelachtig landschap.

Vooral met het oog op hellingen is de constructie gewichtsbesparend ontwikkeld, terwijl tegelijkertijd bepaalde componenten speciaal werden verstevigd. De DISCO 10 serie is dan ook ideaal voor het maaien van greppels en taluds tot 45°.

Botsbeveiliging.

Bij een botsing met een obstakel reageert de overbelastingsbeveiliging onmiddellijk en kan de maaier naar achter wegdraaien. Even achteruitrijden is voldoende om verder te werken. Dankzij een extra beschermingsbeugel wordt de buitenkant van de maaier eveneens beschermd tegen beschadiging.

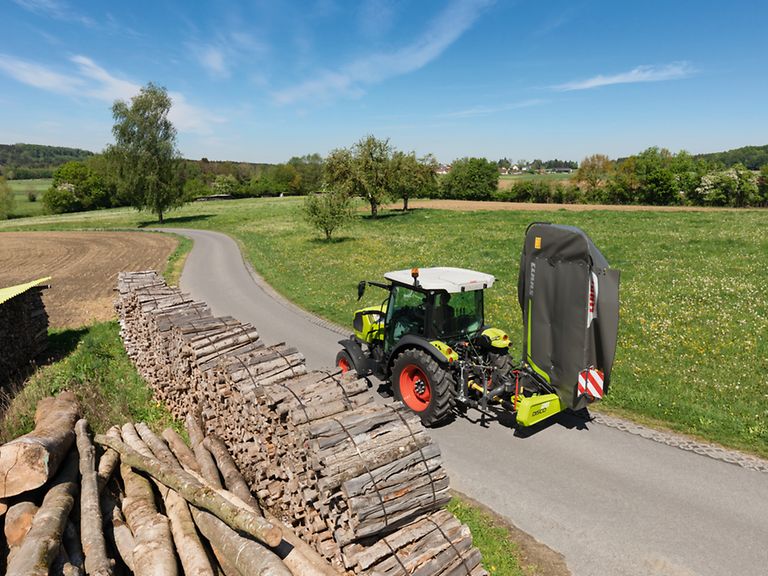

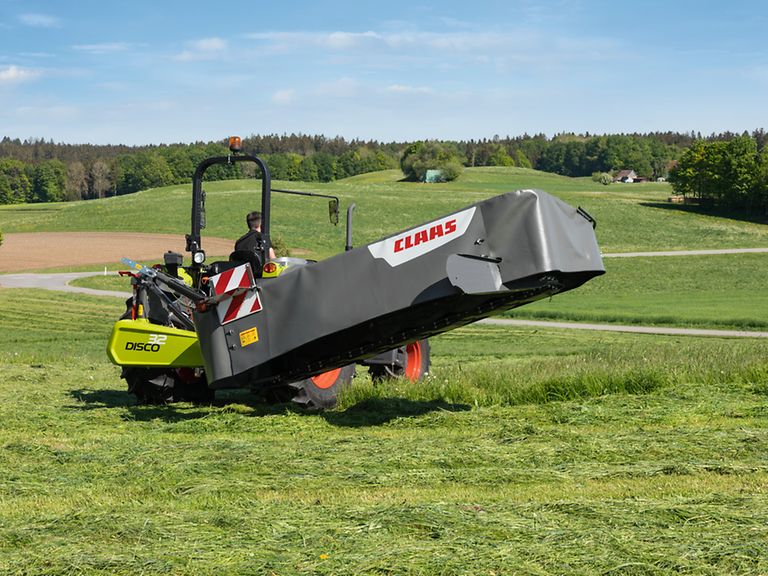

Veilig onderweg.

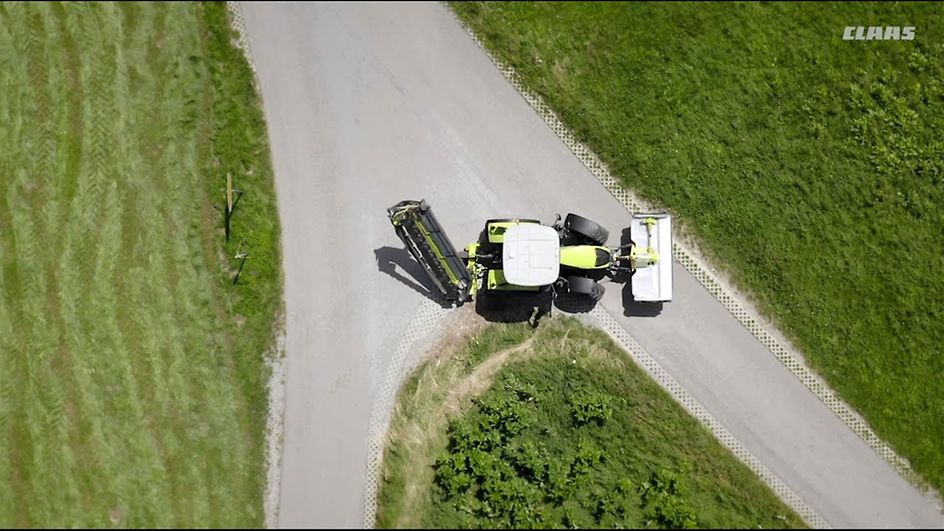

Door de maaier op te klappen onder een hoek van 95° wordt het zwaartepunt van de machine verder naar het midden verschoven, waardoor de achterwielen van de tractor gelijkmatiger worden belast. De dubbele aandrijfkast zorgt voor een smalle transportbreedte en vrij zicht naar achteren.

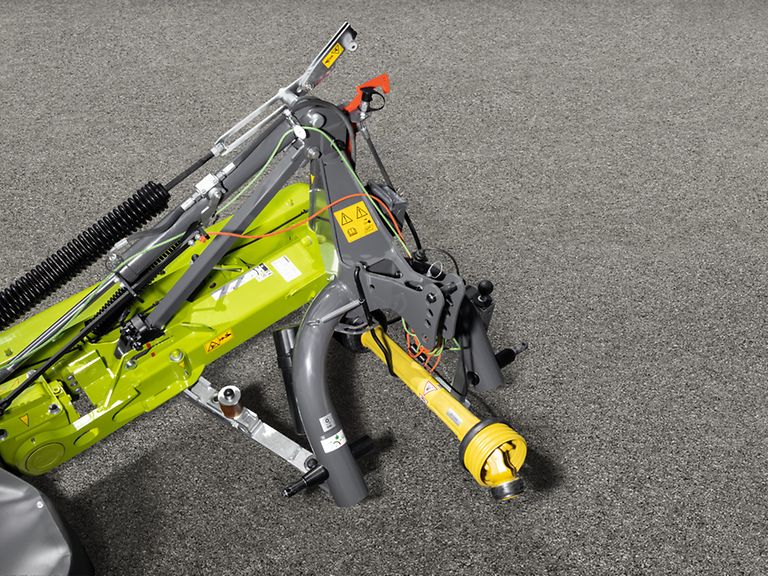

Aan- en afkoppelen.

Naast verschillende mogelijkheden om werktuigen aan en af te koppelen en het quickhitch-bevestigingsframe, is de linker trekstangpen iets lager gepositioneerd om eenvoudiger te kunnen aankoppelen. Voor extra comfort zorgen naast de draaibare aftakashouder ook de geïntegreerde houders voor lichtstekkers en hydraulische leidingen.

Eenvoudig toegang.

Beide helften van het beschermingsdoek kunnen eenvoudig naar boven worden geklapt voor optimale toegang voor onderhoud en reiniging. Wanneer de buitenzijde van de maaier wordt beschadigd, kan het beschermingsdoek afzonderlijk worden vervangen.

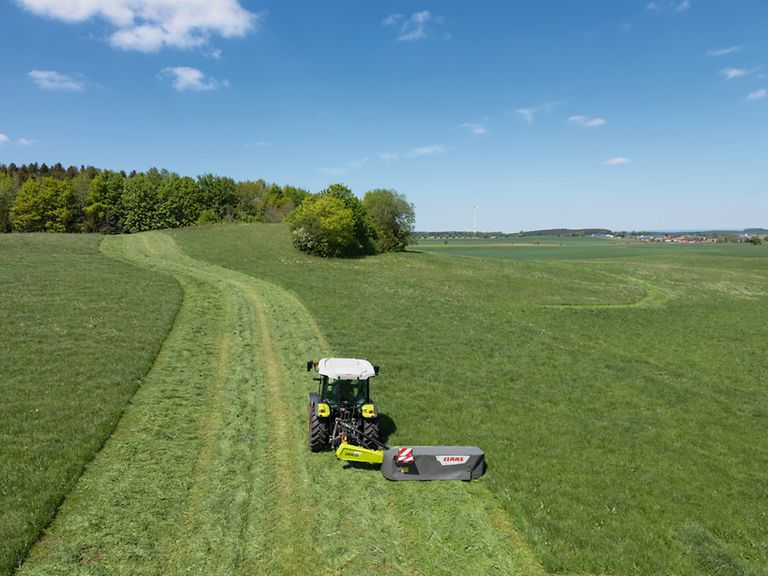

Exact aansluitend rijden.

Het als optie leverbare zwadbord creëert een rijspoor tussen het staande gewas en het gemaaid gras, waardoor exact aansluitend kan worden gereden zonder dat het voer vervuild raakt.

Extra comfort.

Als optie is ook een hydraulische koppakkeraanslag leverbaar voor nog meer comfort. Voor ruimtebesparend wegzetten is een afzonderlijke wegzetbok leverbaar. De maaier kan direct vanaf de tractor op de standaard worden geplaatst, zonder extra steunen.

Balkopties.

Op zanderige of steenachtige bodemsoorten kunnen extra slijtsloffen de levensduur van de maaibalk verlengen. Indien er hoger moet worden gemaaid, zijn hoge of dubbelhoge glijsloffen leverbaar voor een 30 of 60 mm hogere snede.

Technische gegevens

Modello	Werkbreedte (m)	Aantal maaischijven per maaieenheid	Hydropneum. ontlasting van de maaiers	Kneuzer
4400 CONTOUR	4,20	10	Ja	Zonder kneuzer
4000 CONTOUR	3,80	9	Ja	Zonder kneuzer
3600 C CONTOUR	3,40	8	Ja	Tandenkneuzer
3600 CONTOUR	3,40	8	Ja	Zonder kneuzer
3200 C CONTOUR	3	7	Ja	Tandenkneuzer
3200 CONTOUR	3	7	Ja	Zonder kneuzer
2800 C CONTOUR	2,60	6	Ja	Tandenkneuzer
2800 CONTOUR	2,60	6	Ja	Zonder kneuzer
360	3,40	8	Nee	Zonder kneuzer
320 C	3	7	Nee	Tandenkneuzer
320	3	7	Nee	Zonder kneuzer
280 C	2,60	6	Nee	Tandenkneuzer
32	3	7	Nee	Zonder kneuzer
28	2,60	6	Nee	Zonder kneuzer
24	2,20	5	Nee	Zonder kneuzer
