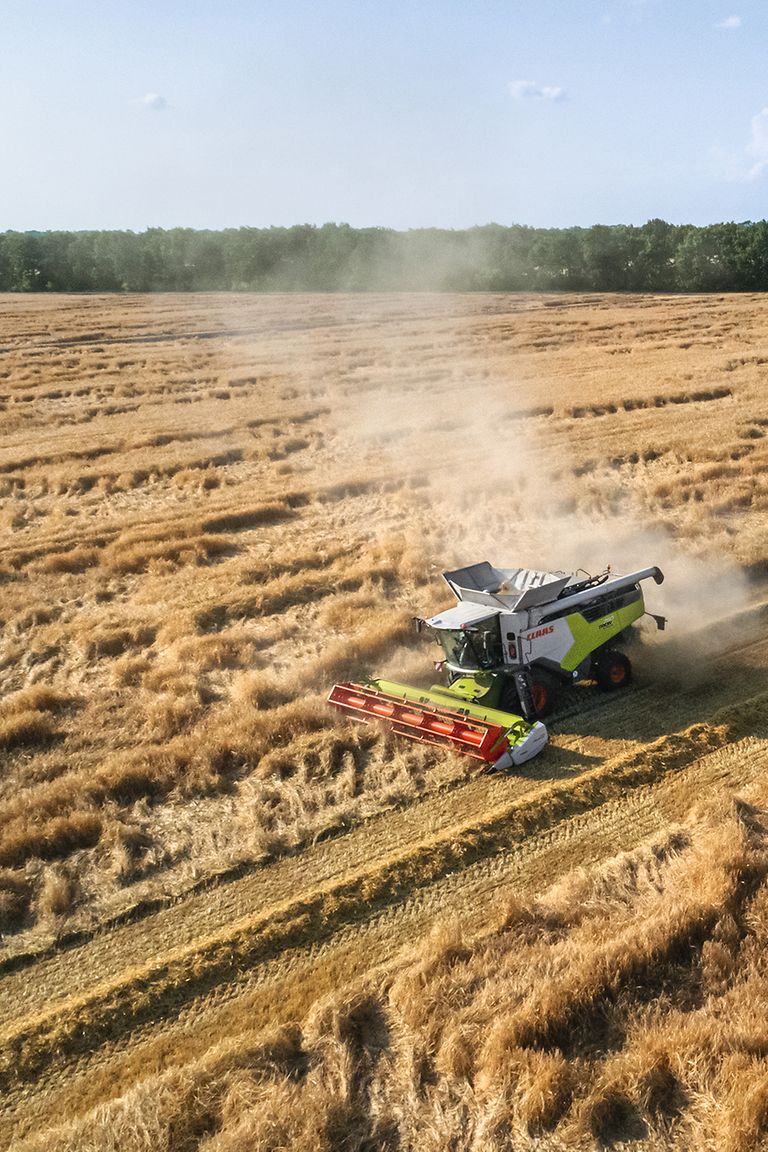

TRION met MAXFLEX bij oogsten van gerst.

Eenvoudig de grond volgen.

MAXFLEX maaiborden.

Maaiborden met vijzelinvoer MAXFLEX

Bij uitstek geschikt voor uiteenlopende gewassen.Voor zuiver maaien.

MAXFLEX 930 - 560 maaiborden zijn de perfecte oplossing voor het oogsten van gewassen dicht bij de grond. Omdat de uitgekiende constructie uitstekend geschikt is voor uiteenlopende gewassen, waaronder graan en soja, wordt hoge flexibiliteit geboden bij het oogsten van uiteenlopende gewassen.

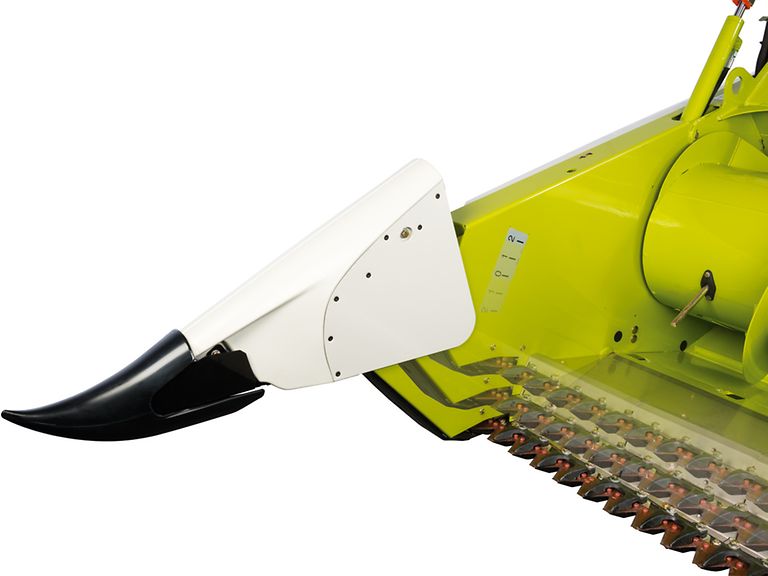

MAXFLEX messenbalk, detailopname met drie verschillende standen.

MAXFLEX maaiborden.

Met de juiste techniek zonder verlies oogsten.

  • Flexibele messenbalk met 180 mm flexibiliteit
  • De flexibele messenbalk wordt elektrohydraulisch vastgezet (bij graan) en vrijgegeven (soja-oogst) met behulp van de multifunctionele hendel of direct aan het maaibord
  • Maaihoek voor verschillende omstandigheden verstellen met het HP-invoerkanaal en V-kanaal
  • Vanaf buitenzijde instelbare afstrijkplaten
  • Spatdoek als optie leverbaar om verlies van opspattende korrels te voorkomen
  • Traploos in hoogte verstelbare invoervijzel
  • Geschikt voor graan dankzij graantastbeugels, arenheffers en graanmaaisysteem
  • Rvs-bodemplaat in het middengedeelte van de maaitafel
  • Automatische parkeer- en transportstand
  • Automatische werkstand

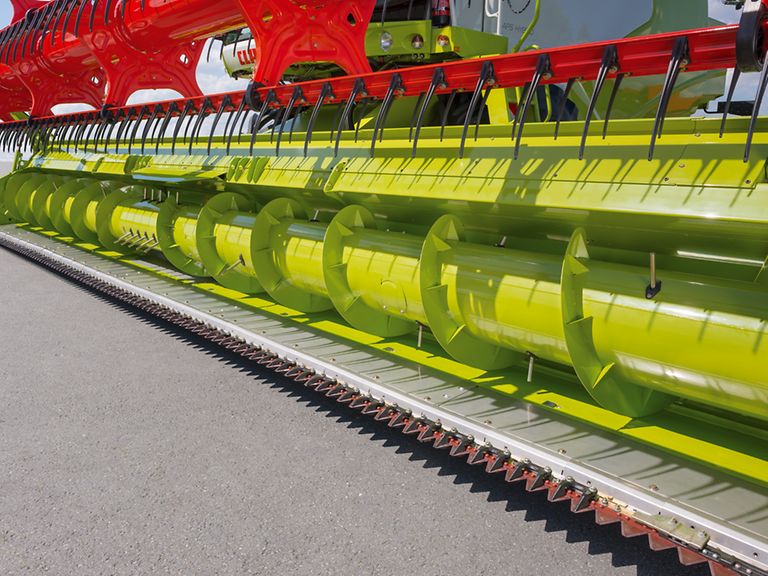

Detailopname MAXFLEX 930 messenbalk en invoervijzel.

Sluit geen compromissen.

Automatisering begint bij het voorzetstuk.

Wanneer een maaibord perfect op een gewas en de maaidorser is afgestemd, kun je eenvoudiger, sneller en comfortabeler oogsten.

CLAAS voorzetstukken en CLAAS machines zijn heel nauwkeurig op elkaar afgestemd. Chauffeurs hebben volledig toegang tot alle chauffeursassistentiesystemen en overtuigen vanaf het prille begin met een hoge oogstcapaciteit.

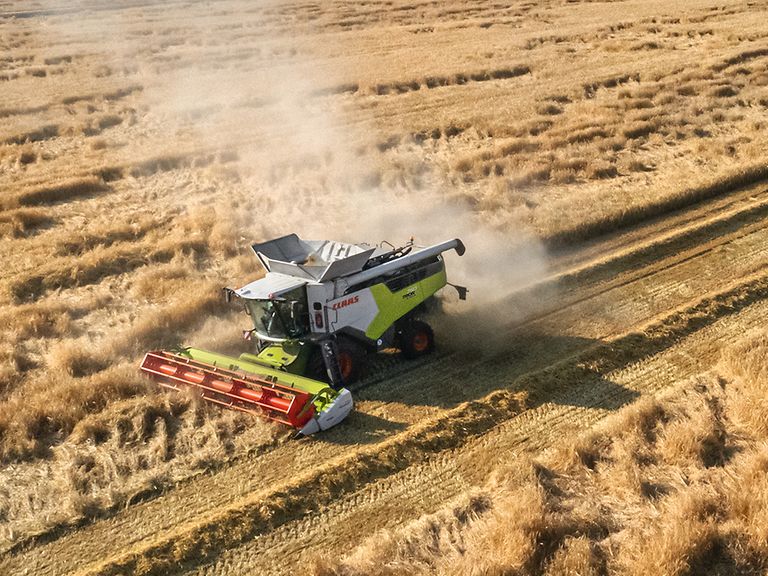

TRION met MAXFLEX bij oogsten van gerst.

Gewasstroom in stand houden.

Automatische trekkrachtregeling van de haspel.

Dankzij de hydraulische haspelaandrijving past de trekkracht van de haspel zich automatisch aan zware oogstomstandigheden aan, bijvoorbeeld bij liggend graan. De automatische hoogtegeleiding wordt daarbij afgestemd op de ingevoerde waarden voor de druk en gevoeligheid, waardoor de gewasstroom altijd in stand gehouden wordt.

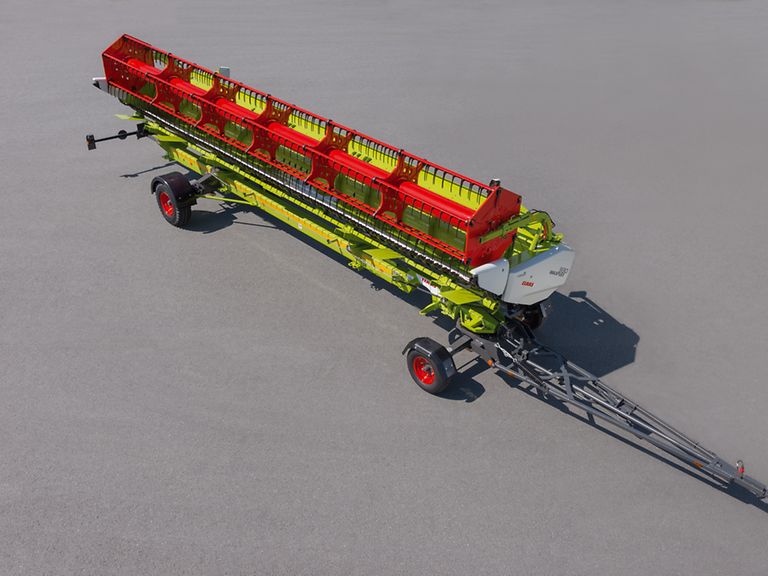

MAXFLEX 930 op transportvoertuig.

Automatische herkenning van voorzetstukken bespaart tijd.

Klaar om te oogsten.

Om ervoor te zorgen dat de maaidorser sneller klaar voor gebruik is, worden belangrijke parameers automatisch ingesteld. Hiervoor levert de voorzetstukmodule gegevens zoals het type maaibord, de werkbreedte, aantal secties, haspel- en parkeerstand, alsmede de vereiste instellingen van AUTO CONTOUR voor de werkhoogte en hectareteller.
Daarvan profiteer je direct vanaf het prille begin.

  • De maaidorser is snel klaar om te gaan oogsten.
  • De bediening is duidelijk eenvoudiger en lichter.
  • Er wordt rekening gehouden met de standen van de haspel, zodat botsingen en beschadigingen worden uitgesloten.

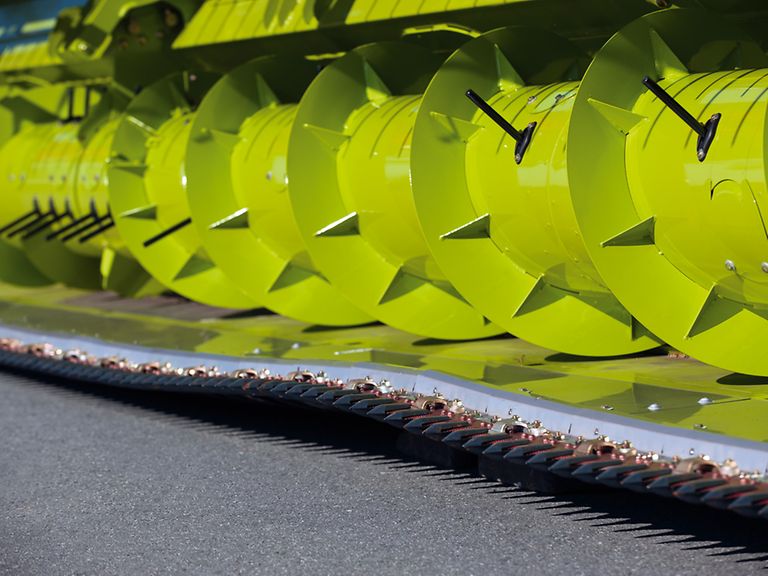

Detailopname flexibele messenbalk.

Voor het oogsten van laag bij de grond groeiende gewassen en graan.

Ontworpen voor uiteenlopende gewassen.

MAXFLEX maaiborden kenmerken zich door een gelijkmatige gewasstroom bij uiteenlopende gewassen. Ongeacht of het om laag bij de grond groeiende peulvruchten of om een graanoogst met hoge opbrengst geldt, de rangschikking van de messenbalk, maaibordtafel en 660 mm grote invoervijzel leiden het oogstmateriaal zonder storingen naar de maaidorser.

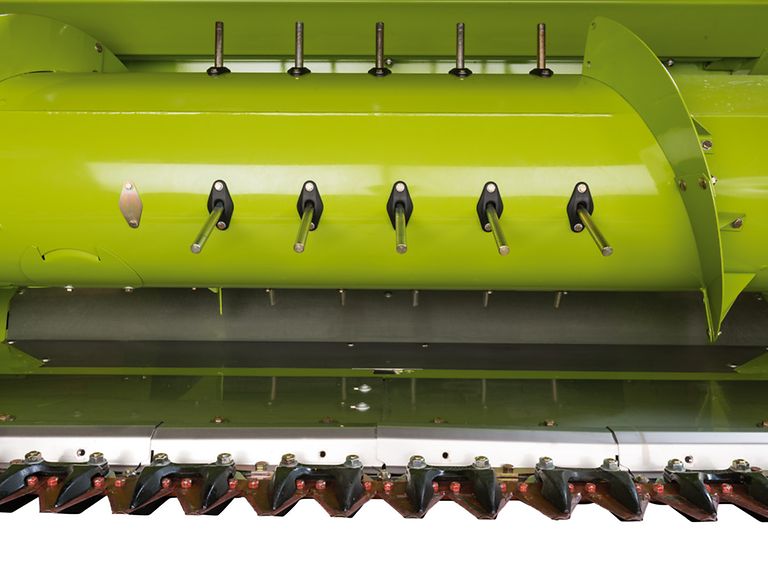

Detailopname middengedeelte messenbalk en invoervijzel.

De flexibele messenbalk kan met twee verschillende maaisystemen worden uitgerust:

  • Gesloten dubbele vingers voor gebruik met arenheffers
  • Zonder dubbele vingers voor schoon en zonder storingen te maaien, ook onder ongunstige omstandigheden, bijvoorbeeld van vochtige planten of bij onkruid

Het flexibele, voorste gedeelte van de maaibordtafel en de bodemplaat zijn vervaardigd van rvs, zodat ook kort of zwaar materiaal gelijkmatig naar het invoerkanaal wordt geleid.

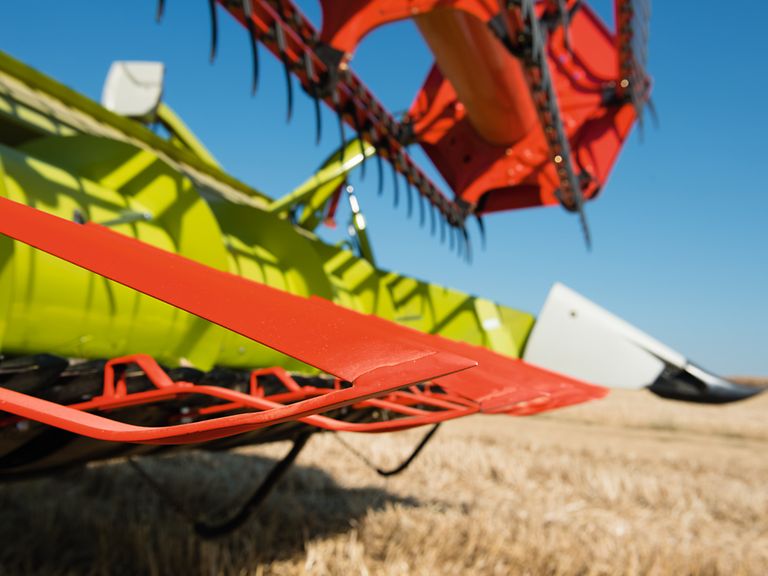

Detailopname MAXFLEX met arenheffers.

Eenvoudig aanpassen aan oogsten van graan.

Hoge doorvoercapaciteit bij alle gewassen.

Voor het oogsten van graan kunnen op de korte dubbele vingers arenheffers worden aangebracht.
Door twee AUTO CONTOUR tasters links en rechts direct achter de messenbalk aan te brengen, is de bodemgeleiding ook op een stoppelige ondergrond ideaal.

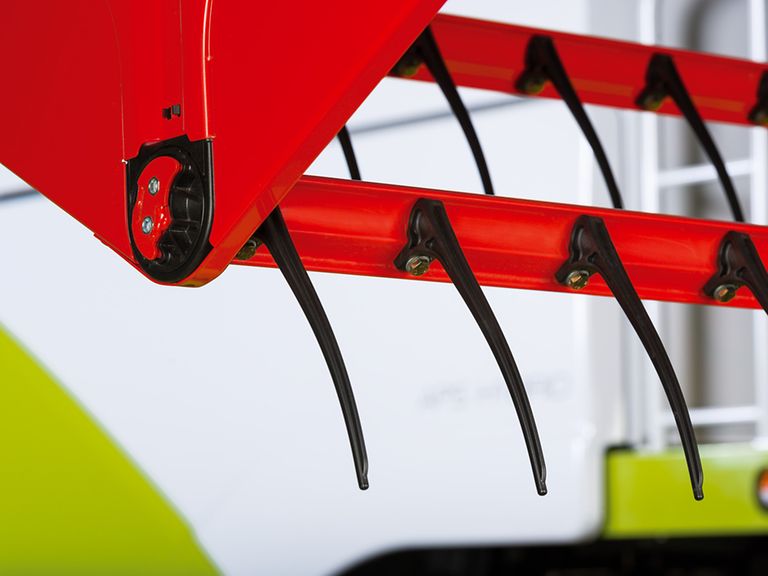

Detailopname MAXFLEX haspelbuizen met haspelvinger.

Met de juiste haspel geen probleem.

Ingrijpen wanneer dat nodig is.

Wanneer onder zware omstandigheden de haspel diep in het bestand moet maaien of materiaal van de grond moet opnemen, leidt dit tot hoge belasting. De stevige constructie en slijtagevaste lagers van de tandbuizen zijn speciaal voor dergelijke omstandigheden ontworpen.


De vorm van de haspeltandendragers en haspelbuizen zijn speciaal ontworpen om wikkelen van oogstmateriaal te minimaliseren. Op deze manier kan zonder verstoppingen worden doorgewerkt en wordt stilstand geminimaliseerd.


Flexibele haspelvingers van kunststof voor oogsten van laag bij de grond groeiende gewassen.

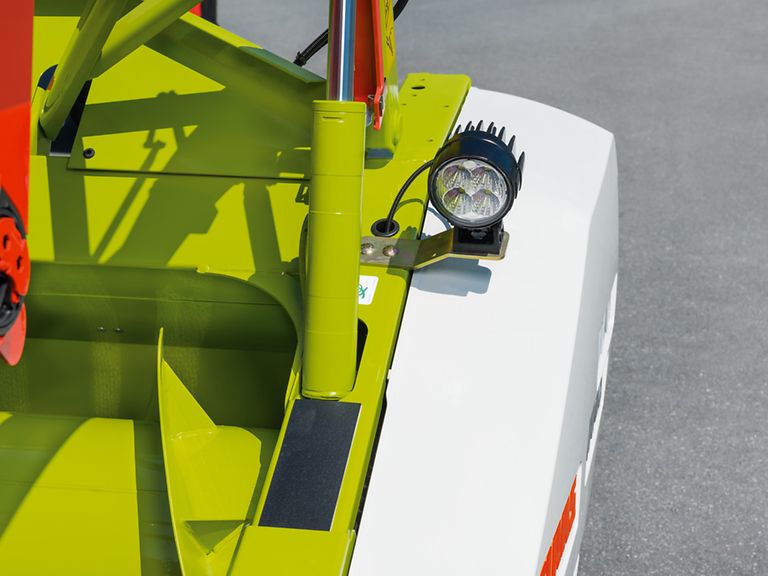

Detailopname van werkverlichting aan de rechterzijde.

Heldere werklampen.

Voor lange werkdagen.

Het lichtpakket zorgt voor goed zicht rondom in het donker. Aan de linker- en rechter zijwand verlicht een werklamp de ongemaaide rand. Met de werklampen links en rechts aan de achterwand kunnen de stoppels direct achter het maaibord worden gecontroleerd.

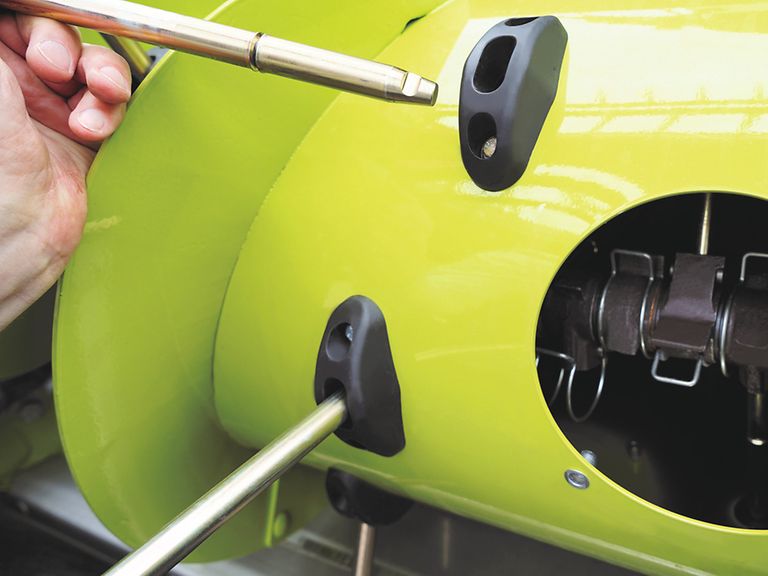

Detailopname verwisselen invoervingers.

Zonder gereedschap verwisselbare vingers van de invoervijzel.

Bij alle MAXFLEX maaiborden kunnen de invoervingers standaard zonder gereedschap worden vervangen. De snelsluitingen zijn gemakkelijk toegankelijk via de grote onderhoudsopeningen in de invoervijzel, zodat deze snel kunnen worden gerepareerd.

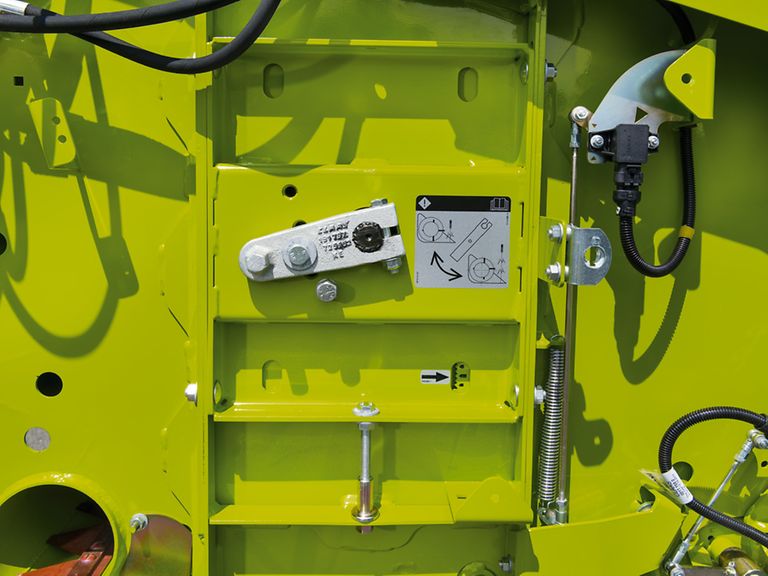

Detailopname verstelmechanisme invoervijzel.

Verstelling in hoogte van invoervijzel.

Nauwkeurige instellingen voor uitstekende resultaten.

Een optimale gewasstroom begint al bij het maaibord. De juiste instelling van de hoogte van de invoervijzel is daarbij van primair belang.

Daarvoor is aan de buitenzijden een schaalverdeling aanwezig voor eenvoudige instelling.

De afstrijkers in de maaibordgoot kunnen eenvoudig van buitenaf worden ingesteld.

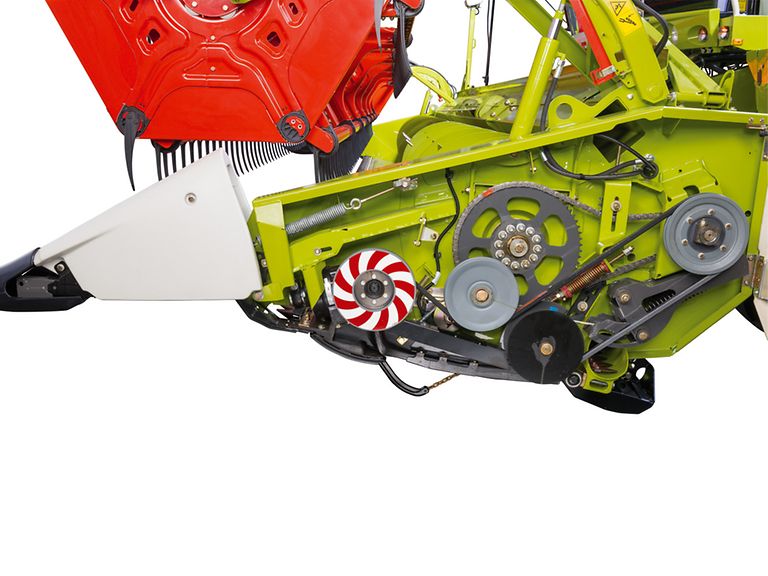

Detailopname MAXFLEX linker aandrijving.

Aandrijvingen.

Ontworpen voor heel hoge doorvoer.

De aandrijving van MAXFLEX maaiborden is ontworpen voor uiterst hoge doorvoer en lange oogstperiodes.

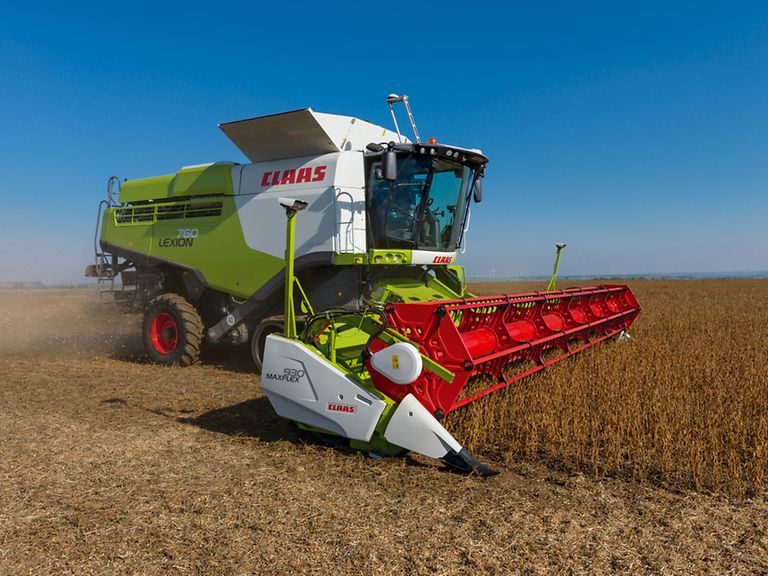

Detailopname MAXFLEX 930 bij oogsten van soja.

AUTO CONTOUR maait heel nauwkeurig.

Automatische geleiding voorzetstuk.

Een optimale gewasstroom begint bij het voorzetstuk. Om een voorzetstuk altijd optimaal over de grond te kunnen geleiden voor uitstekende resultaten, beschikken CLAAS voorzetstukken over de automatische regeling
CONTOUR en AUTO CONTOUR.

Maaiborden met CONTOUR passen zich automatisch in de rijrichting aan glooiingen in het terrein aan. AUTO CONTOUR gaat nog een stap verder en zorgt bovendien voor automatische compensatie van oneffenheden dwars op de rijrichting.

Optimaal maaien en maximale ontlasting chauffeur.

Optimale flexibiliteit voor alle bodemcontouren.

MAXFLEX maaiborden kunnen in drie verschillende bedrijfsstanden worden gezet.

De bedrijfsstand wordt in CEBIS gekozen.

1 Graanstand.

De maaibordtafel en messenbalk worden star ingesteld. De maaihoogteregeling wordt door de graantasters uitgevoerd.

2. Handmatige flexstand.

Zodra de handmatige flexibele stand is geactiveerd, volgt de messenbalk de bodemcontouren. Sensoren in de glijsloffen leveren de signalen voor de AUTO CONTOUR regeling. Bij obstakels kan de flexibele messenbalk tot 90 mm naar boven uitwijken en met 90 mm ook de bodem naar onderen volgen. Met een flexibel bereik van in totaal 180 mm past MAXFLEX zich aan vrijwel alle bodemomstandigheden aan.

3 AUTO FLEX stand.

AUTO FLEX is een zelflerend systeem dat automatisch de hoogte van het voorzetstuk optimaliseert, afhankelijk van de bodemcontouren. Dit biedt de volgende voordelen:

  • Het grootst mogelijke flexibele bereik naar onderen is altijd beschikbaar
  • De messenbalk loopt zo dicht mogelijk bij de haspel
  • De laagste maaihoogte wordt gerealiseerd
  • Zodra de handmatige flexibele stand is geactiveerd, volgt de messenbalk de bodemcontouren. Sensoren in de glijsloffen leveren de signalen voor de AUTO CONTOUR regeling.

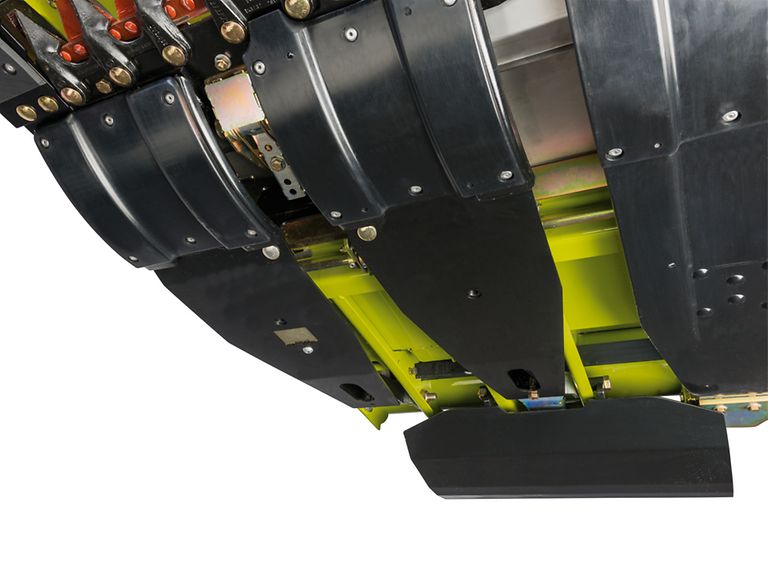

Detailopname MAXFLEX glijsloffen.

Verlies voorkomen.

Eenvoudig de grond volgen.

Glijsloffen met geïntegreerd AUTO CONTOUR systeem voor perfecte bodemaanpassing over de gehele werkbreedte voor oogsten van laag bij de grond groeiende gewassen.

Technische gegevens

Modèle
Werkbreedte (m)
Messenbalk
Haspel
930 9,22 Flexibel Eendelig
770 7,70 Flexibel Eendelig
680 6,78 Flexibel Eendelig
620 6,17 Flexibel Eendelig
560 5,56 Flexibel Eendelig
