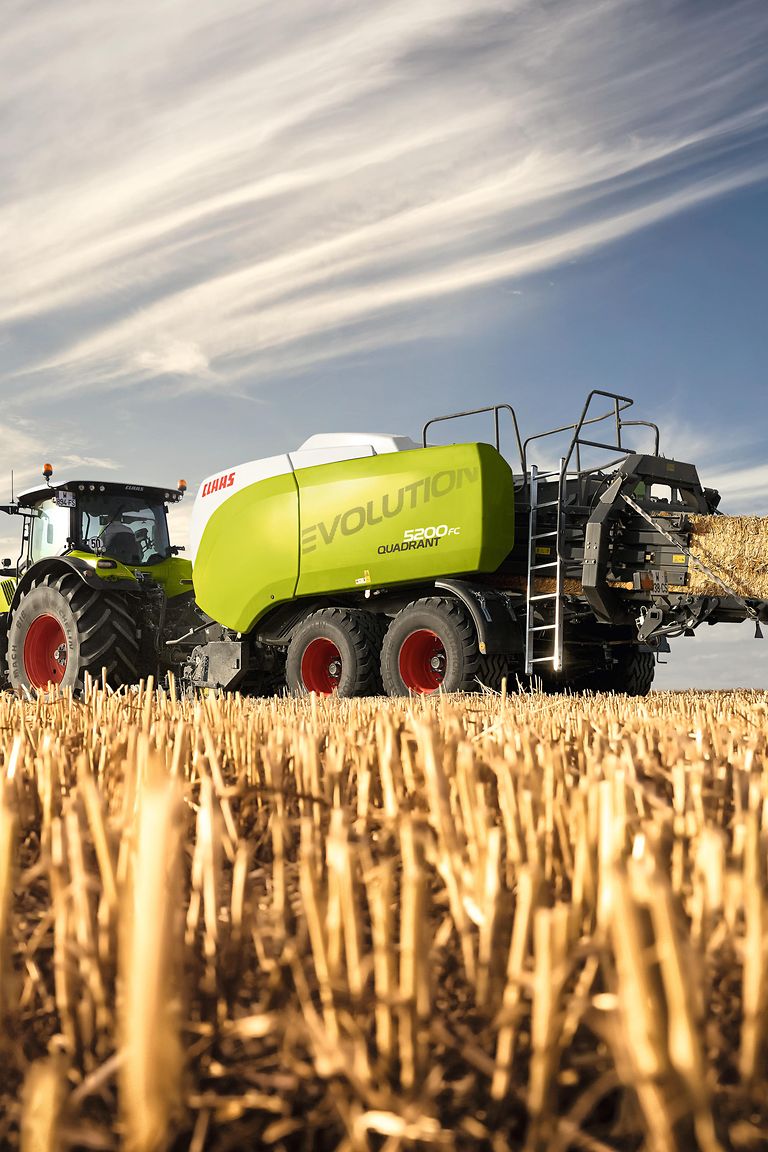

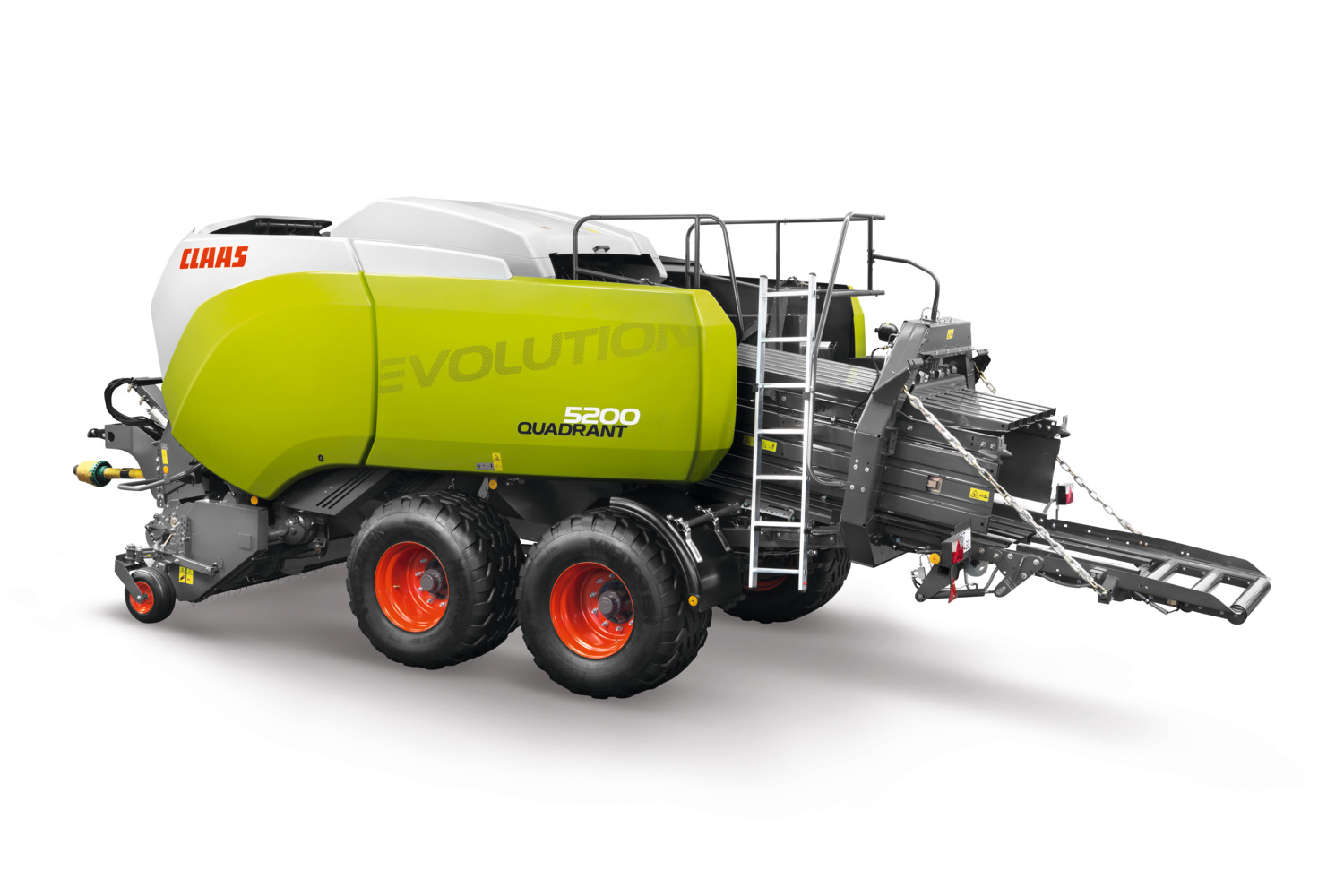

QUADRANT 5200 EVOLUTION
Meer capaciteit behalen.

De nieuwe QUADRANT EVOLUTION is ontworpen voor zeer hoge doorvoercapaciteit per uur. De gewasstroom wordt gehomogeniseerd en versneld, zodat je sneller en gelijkmatiger op je perceel kunt doorwerken. Dat begint al bij het oprapen, waarbij grote en ongelijkmatige zwaden moeiteloos worden verwerkt. En het eindigt met perfect geperste pakken die uiterst stevig op de randen zijn, zodat ze veilig en stabiel kunnen worden vervoerd en opgeslagen.

Bijzondere eigenschappen:

Goede doorvoer en voortreffelijk compacte pakken dankzij 56 persslagen/min
Optimaal gewicht van de pakken afhankelijk van de hoeveelheid voer dankzij de hydraulische gestuurde voorkamer
Voortreffelijke snijkwaliteit dankzij FINE CUT met 51 messen
3,85 m lang perskanaal

QUADRANT highlights en noviteiten

Mogen we de perfecte knoop voorstellen?

Beproefd bindproces.

CLAAS is al meer dan dertig jaar leidend als het om grootpakpersen gaat. De CLAAS lusknoper levert bovendien 20% stevigere knopen dan elke andere dubbele knoper, zonder touwrestanten.

Zuinig en veilig.

De CLAAS lusknoper levert 20% stevigere knopen
Omdat er geen touwrestanten overblijven, kan er tot 0,5 m touw per pak worden bespaard
De uitklapbare touwgeleiding zorgt ervoor dat het touw nog eenvoudiger kan worden ingevoerd
De touwrem kan heel snel worden ingesteld en zonder gereedschap op het touw worden afgestemd
Dankzij de ingebouwde watertank kun je je handen wassen
Uit de automobielindustrie afkomstige afdichting zorgt ervoor dat de touwkast stofvrij blijft

Lange levensduur en bestand tegen hoge belasting.

Geruststellende betrouwbaarheid.

De hoofdbuis, tandarm en beide curvebanen zijn ontworpen voor hoge capaciteit. De rotor- en rafferkoppeling communiceren met elkaar. De machine is continu 100% gesynchroniseerd.

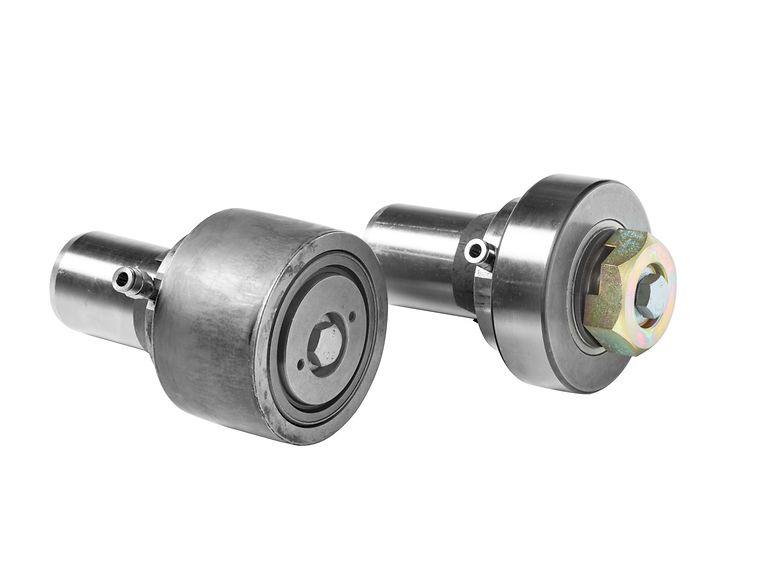

De heavy duty-perslooprollen lopen op automatisch gesmeerde kogellagers met een duidelijk langere levensduur, die niet vervangen hoeven te worden
De heavy duty-perszuiger met hoogwaardige S700-slijtagesegmenten is bestand tegen hoge belasting
Voor zwaar gebruik zoals in maïsstro of suikerriet zijn in totaal vijf verschillende heavy duty-kits leverbaar

Welke highlights spreken je aan?

Comfortabel en productief.

Ontspannen comfort.

De QUADRANT ondersteunt je tijdens alle werkzaamheden met hoog comfort. Je produceert ontspannen perfecte pakken, die vooral aan de randen heel compact zijn voor veilig en stabiel transport.

Pakkenglijbaan en -uitwerper kunnen comfortabel vanuit de chauffeursstoel worden bediend (optie)
Op het perskanaal is een PROFICAM gemonteerd om de geperste pakken in het oog te houden
Het camerabeeld kan naar keuze op een afzonderlijke monitor of op het nieuwe CEMIS 700 worden weergegeven

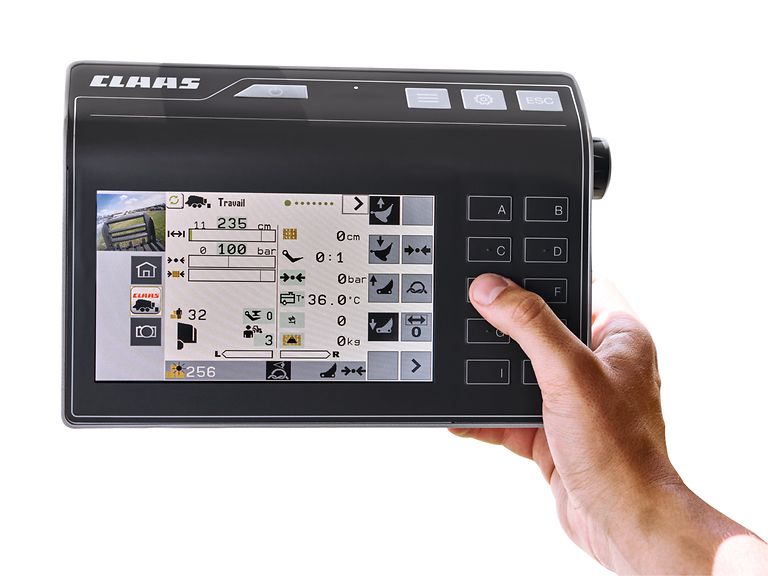

Het 7-inch CEMIS 700 systeem kan intuïtief worden bediend met touch, toetsen of draai-/drukknoppen
TONI (TELEMATICS ON IMPLEMENT) draagt de belangrijkste gegevens van de pers automatisch naar de cloud over

Hoge doorvoer, grondige verwerking.

Hoge capaciteit.

Het POWER FEEDING SYSTEM (PFS) werkt met een 10% hoger toerental. De snelheden van de pick-up, PFS en rotor zijn op elkaar afgestemd, met als voordeel compacte, keiharde, hoekige pakken onder alle omstandigheden.

Dankzij de aansturing van de curvebaan aan beide zijden, loopt de pick-up heel rustig. De afzonderlijke beveiliging van de pick-up en PFS zorgt voor nog meer bedrijfszekerheid
De geoptimaliseerde bovenste persklep zorgt voor tot aan de randen compacte, keiharde pakken
De doorlopende, zijdelingse perskleppen zorgen voor gelijkmatigere compacte pakken
De gesloten vorm van de perskamer waarborgt pakken met perfecte randen en hoeken.

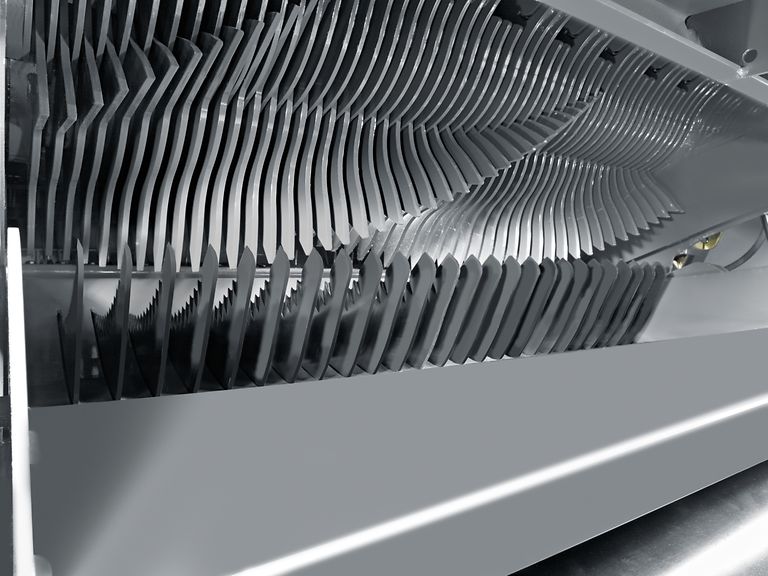

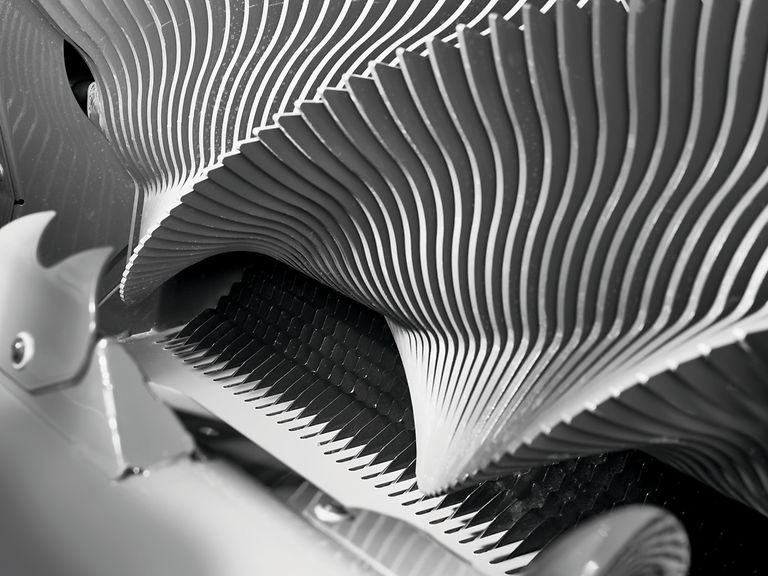

De FINE CUT technologie levert met 51 messen uitstekende snijkwaliteit

Het beste korte stro.

FINE CUT – nauwelijks een halm langer dan 22 mm.

Hoge kwaliteit van het voer met FINE CUT
Dierenwelzijn. Fijngesneden materiaal levert strooisel van topkwaliteit op
Nieuwe groepenschakeling van de messen zorgt voor minder onderhoud en bespaart tijd.

Voordelen:

Duidelijk betere voeropname
Vermindert restanten
Stimuleert de penswerking
Verhoging van de totale voeropname
Vermindert de tijd voor opvegen van voerresten en schoonmaken van de voergoot

Zeer fijn gesneden, topkwaliteit strooisel

Schone verwerking voor het welzijn van de dieren:
Valt makkelijk uit elkaar, minder vermogen nodig bij het verdelen, niet opengespleten.
In de pluimveehouderij duidelijk minder verlies van dieren, omdat de haantjes het stro niet opeten
Ideale structuurvorming in veevoerporties
Minder tijd nodig bij het mengen in de mengvoerwagen

Meer sneden per minuut.

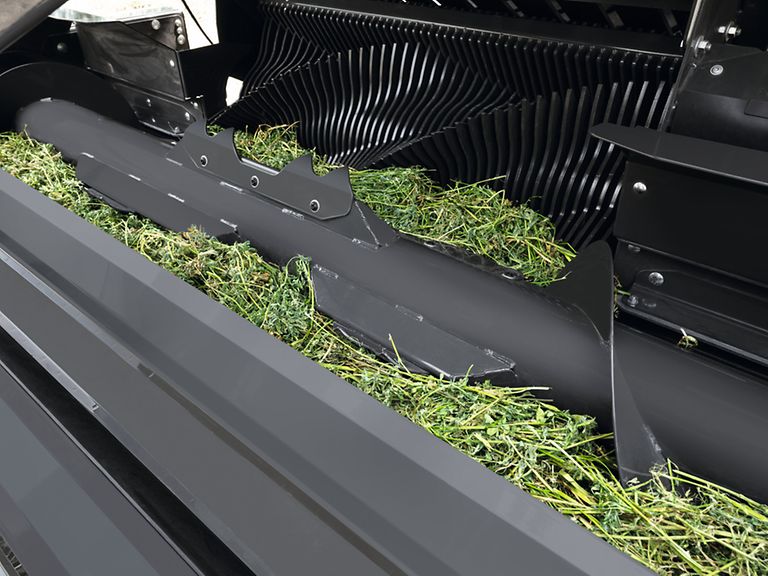

Silage van topkwaliteit met ROTO CUT.

Silage van topkwaliteit met optimale melkzuurfermentatie dankzij ROTO CUT
Meer compacte en gemakkelijker uiteenvallende silage
Instelbare groepenschakeling van de messen met op elke toepassing afgestemd aantal messen
Minder verstoppingen dankzij hydraulische snijbodem

Voordelen ROTO CUT:

Minder tijd nodig bij het mengen in de mengvoerwagen
Betere kwaliteit voer
Minder voerresten

Veilige hydraulische snijbodem.

Dankzij de automatisch neerlaatbare bodem kunnen verstoppingen gemakkelijk vanuit de cabine worden opgeheven. Alleen de grootpakpersen van CLAAS beschikken over een dergelijke voorziening. Bij overbelasting gaat de snijbodem hydraulisch naar beneden en zorgt ervoor dat de rotor zichzelf kan vrij draaien. Bovendien biedt de neerlaatbare snijbodem gemakkelijk toegang tot de messen.

Schoon geknoopt met TURBO FAN.

Het TURBO FAN systeem reinigt permanent de CLAAS knopers van de QUADRANT 5300, 5200 en 4200 met behulp van een luchtstroom met een snelheid van 140 km/h en actieve luchtverdeling. Dankzij deze voorziening blijven QUADRANT persen ook onder zware omstandigheden en bij langdurig gebruik betrouwbaar.

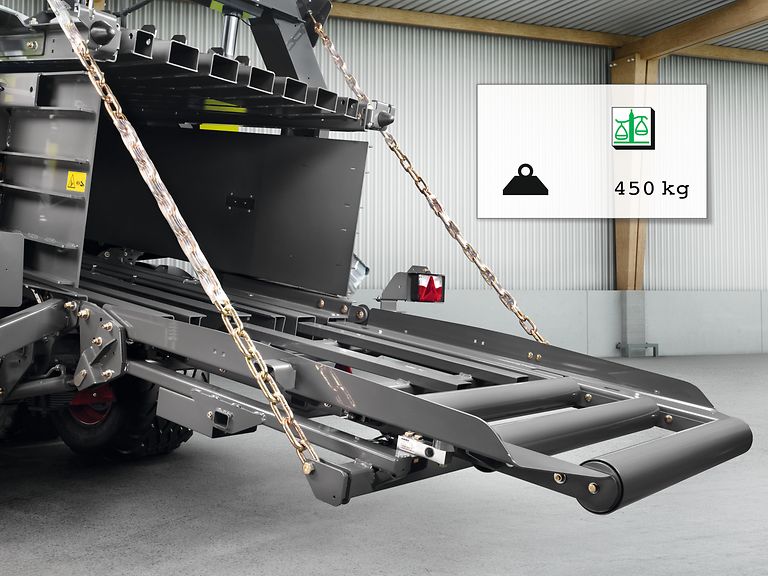

Geïntegreerd pakkenweegsysteem.

Bij de QUADRANT modellen wordt het exacte gewicht van een pak tijdens het werk op de terminal weergegeven en opgeslagen in de klantopdracht. Dankzij het weegsysteem kunnen de gewichten van de pakken op elke willekeurige locatie worden opgeroepen en via TELEMATICS verder worden verwerkt.

Alle belangrijke gegevens, bijvoorbeeld gewicht kunnen met TELEMATICS ON IMPLEMENT (TONI) of het takenmanagement worden opgeroepen
Werktijden verbeteren, chauffeurs ondersteunen, kosten verlagen. Dit is allemaal mogelijk met besturing op afstand

Betere doorvoer.

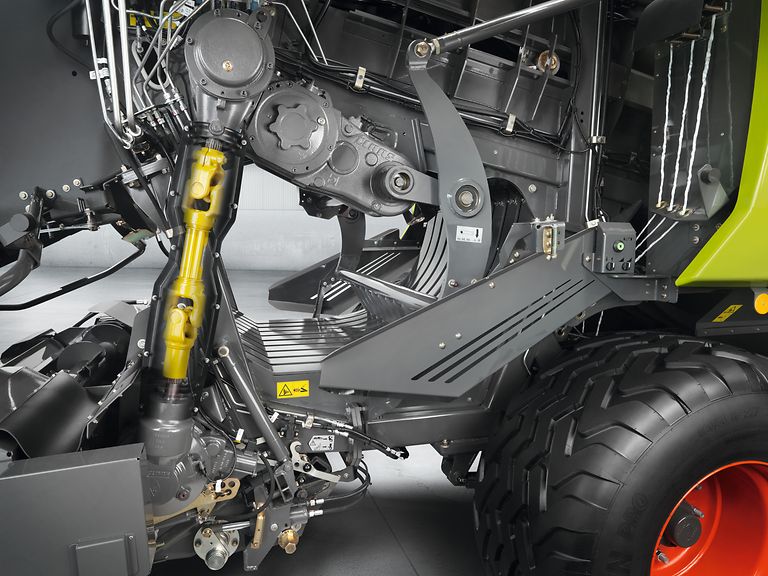

Door de interactieve beveiliging van de aandrijving, met geïntegreerde koppeling in de aandrijfkast, wordt het door de koppeling overgebrachte koppel duidelijk verhoogd (14% bij de rotor en 13% bij de raffer). Beide componenten, aandrijving en koppeling, zijn onderhoudsvrij.

Automatische persdrukregeling.

Optimale persdruk met een druk op de knop. De automatische persdrukregeling zorgt voor extra comfort. Zo zijn ook minder ervaren chauffeurs in staat om de maximale capaciteit van de machine te benutten.

Technische gegevens

Modèle	Perskanaal (breedte x hoogte)	Invoersysteem	Messenschuiflade	Bandenmaat	FINE CUT	Autom. regeling persdruk	Balenweeginrichting
5200 EVOLUTION FC Tandem	1.20 x 0.70 m	FINE CUT	Ja	620/50-22.5	Ja	Standaard	Standaard
5200 EVOLUTION RC Tandem	1.20 x 0.70 m	ROTO CUT	Ja	620/50-22.5		Standaard	Standaard
5200 EVOLUTION RF Tandem	1.20 x 0.70 m	ROTO FEED	Ja	620/50-22.5		Standaard	Standaard
5200 EVOLUTION RF	1.20 x 0.70 m	ROTO FEED	Ja			Standaard	Standaard
