Erős vágóasztal minden terményhez.
Szalagos vágóasztalok a nagyobb teljesítményért

A CONVIO vágóasztaloknál különféle, a fülkéből kezelhető asszisztensrendszerek állnak a gépkezelő rendelkezésre. Az ACTIVE FLOAT, AUTOMATIC BELT SPEED és az AUTO FLEX segítségével egyszerűen és gyorsan optimalizálhatók a vágóasztal beállításai a mindenkori körülményekhez.

Főbb jellemzők

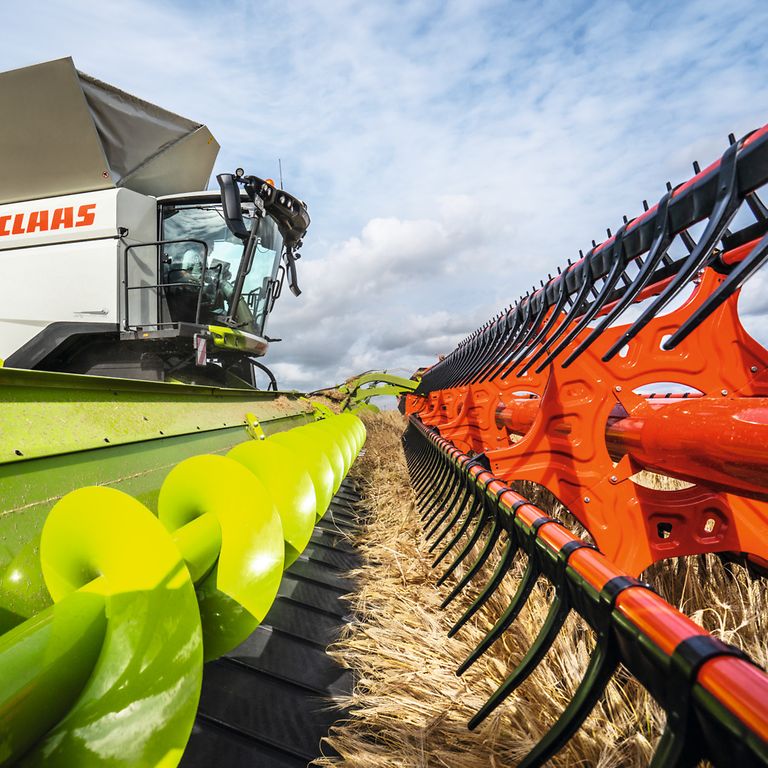

Közeli fénykép a jobb oldalról, CONVIO vágóasztal árpa betakarítása közben.

Az oldalszalagok, a középső szalag és a MULTIFINGER behordócsiga gondoskodnak a zökkenőmentes terményáramról
Motolla átforduló flip over koncepcióval és automatikus behúzóerő-szabályozással
Flexibilis kaszasín 225 mm elmozdulással
A menetkarral vagy a kartámaszról irányítható visszafordító módok az oldalsó és a középső szalagokhoz
A CEBIS segítségével irányítható ACTIVE FLOAT hidropneumatikus tehermentesítő rendszer a kaszasínhez
A CEBIS segítségével irányítható merev/flexibilis kaszaszerkezet-reteszelés
A szalagok sebessége a CEBIS-en keresztül beállítható
A CEBIS figyelmeztet a középső és oldalsó szalagok lecsúszására és megállására
4 munkamód az adapterek és a vágási magasság szabályozásához a CEBIS segítségével
Automata leállási és munkapozíció a motollához és a kaszasínhez

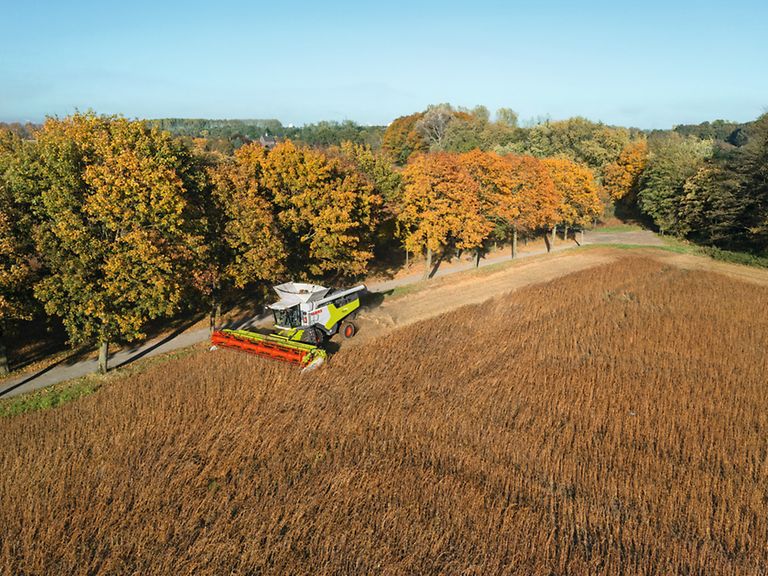

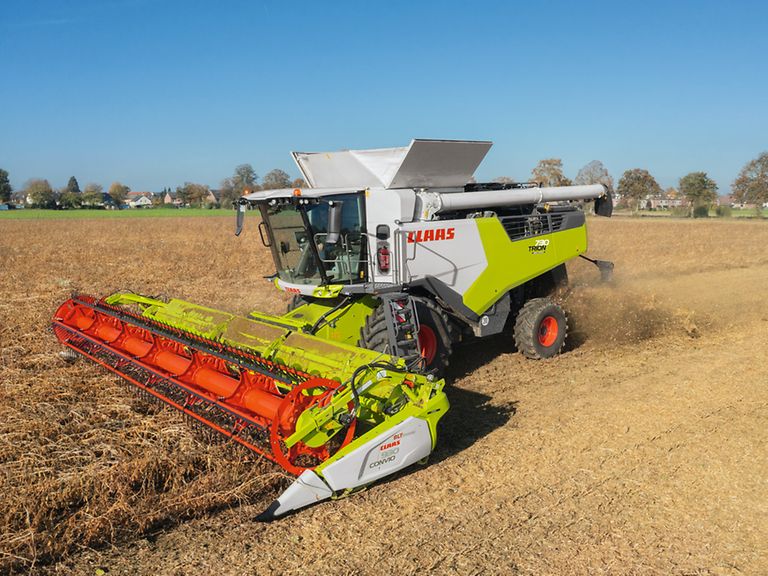

TRION 730 szója betakarítása közben CONVIO FLEX 770 vágóasztallal.

Ne kössön kompromisszumot!

Az automatizálás az adapteren kezdődik.

Ha a vágóasztal pontosan illeszkedik a terményhez és a kombájnhoz, könnyebben, gyorsabban és kényelmesebben arathat. A CLAAS adapterek és a CLAAS gépek pontosan össze vannak hangolva egymással. A gépkezelők minden asszisztensrendszerhez korlátozás nélkül hozzáférnek, és már az első pillanattól kezdve meggyőződhetnek a kiváló kampányteljesítményről.

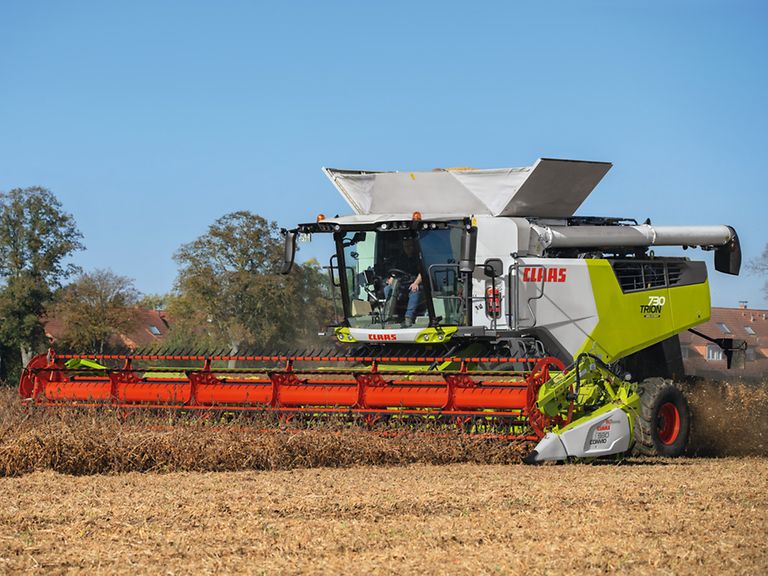

TRION 730 CONVIO FLEX 770 vágóasztallal szója betakarítása közben.

Folyamatos terményáramot biztosít.

Automatikus motollabehúzás-szabályzás

A hidraulikus motollahajtás a motolla behúzóerejét automatikusan testre szabja a nehezebb körülményekhez – például fekvő állományban. Az automatikus magasságvezetés az előre megadott nyomás- és érzékenységi értékekhez igazodik a megfelelő terményáram folyamatos fenntartása érdekében. Ezáltal a rendszer biztonságosan megakadályozza a motollaujjak talajba fúródását és a motolla leállását.

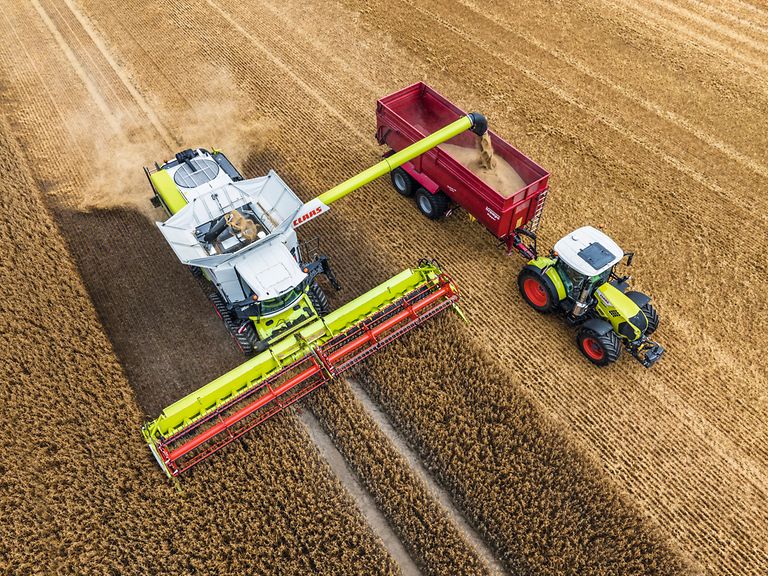

LEXION 6900 CONVIO FLEX 1080 vágóasztallal zab betakarítása közben traktorral, mellette rakodókocsival.

AUTOMATIC BELT SPEED a szalagokhoz

Mindig a megfelelő sebességgel.

Az AUTOMATIC BELT SPEED gépkezelő támogató rendszer teljesen automatikusan és folyamatosan állítja a szalagok sebességét a betakarítás sebességéhez minden körülmény között.

Előnyök a kezelő számára:

A szalagsebesség állandó automatikus beállítása, különösen egyenetlen állomány esetén
Mindig a megfelelő sebességbeállítás az egyenletes terményáramlás érdekében

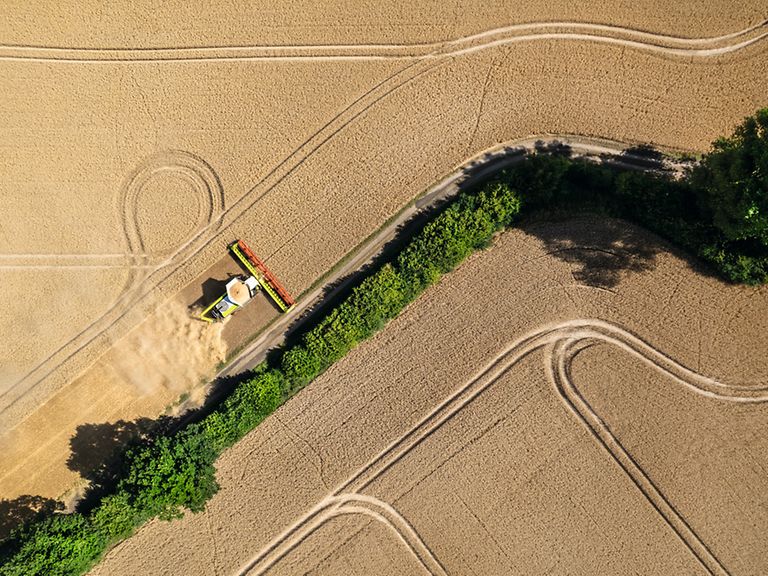

LEXION 8900 CONVIO FLEX vágóasztallal búza aratása közben.

Az automatikus adapter-felismerés időt takarít meg.

Készen áll az aratásra.

A kombájn automatikusan beállítja a legfontosabb paramétereket, hogy minél előbb bevetésre készen álljon. Az adaptermodul ehhez a következő adatokat szolgáltatja: vágóasztal típusa, munkaszélesség, az egyes szekciószélességek száma, motolla állása, parkolóállás, valamint az előírt AUTO CONTOUR paraméterek a munkamagassághoz
és hektárszámlálóhoz.

Profitáljon az elejétől kezdve.

A kombájn pillanatok alatt munkára kész.
A kezelése lényegesen egyszerűbb és könnyebb.
A motolla és a ferdefelhordó helyzetének figyelembe vételével elkerülhetők az ütközések és sérülések.

A sikeres betakarítás az adapternél kezdődik

CONVIO FLEX 1380 búza aratásakor, közeli fénykép bal oldalról.

Szalagos vágóasztalok a nagyobb teljesítményért

Erős vágóasztal minden terményhez.

A szalagos vágóasztalokat ott használják, ahol alacsonyabb növénykultúrákat kell egészen közel a talajhoz betakarítani, vagy nehezek a betakarítási körülmények (például fekvő termény). A flexibilis kaszaszerkezet optimális talajkövetést biztosít még nagy szélességeknél is; a szalagok gyengéd és egyenletes terményáramlásról gondoskodnak.

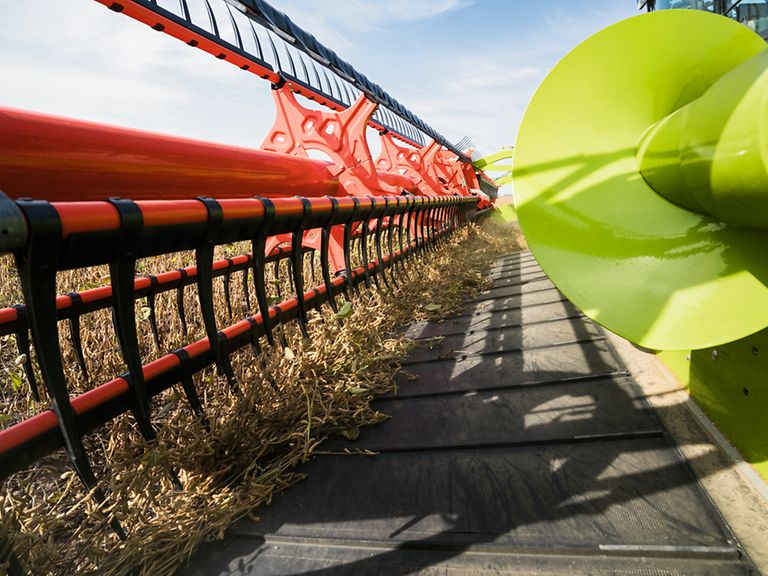

Közeli fénykép a CONVIO-ról, a középpontban a motollával és a szalaggal.

Innovatív motollák.

A nagyobb áteresztés eléréséhez.

Az új fejlesztésű motolla az innovatív kialakítású, beállítható íves pályával lehetővé teszi, hogy a motollaujjak felemeljék a terményt, mielőtt azt a pengék levágnák, így csökkentve például a megdőlt gabona esetén a pergési veszteséget. A rövid szárú növényeknél az ujjak gondoskodnak a termény optimális továbbításáról a vágóasztalra. Ezenkívül az egyedülálló átforduló megoldás megakadályozza, hogy a termény a motollára tekeredjen. Ily módon a betakarított termény tisztán, egyenletesen és csekély veszteséggel kerül a CONVIO vágóasztal szalagjaira, és egyenletesen, a kalásszal vagy a terméságazattal előre nézve kerül a kombájnba.

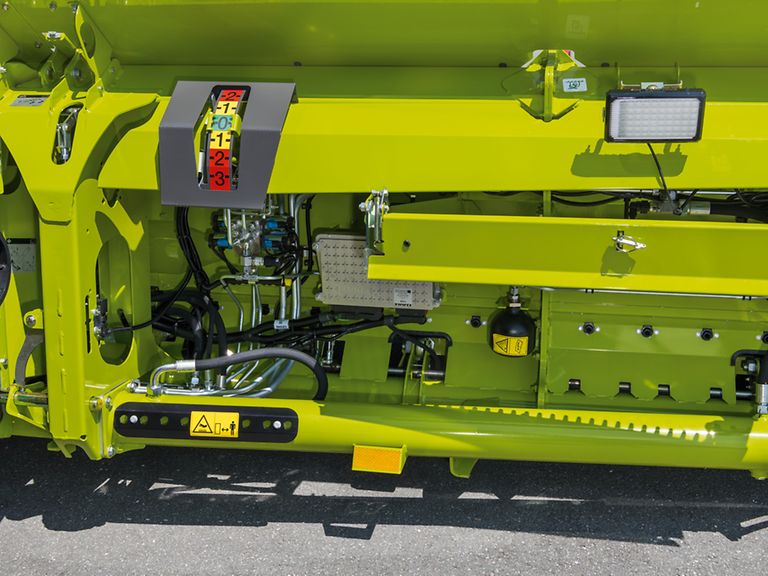

A kaszasín magasságkijelzőjének közeli fényképe.

Kaszasín kijelzés.

Legyen mindig jól tájékozott.

A kaszasín pillanatnyi helyzete fontos információ ahhoz, hogy folyamatosan optimalizálni lehessen a talajkövetést. Ez az adat egy nagy méretű skálás kijelzőn jelenik meg a gép jobb oldalán. Kényelmesen a vezetőfülkéből mindig jól láthatja az aktuális értéket.

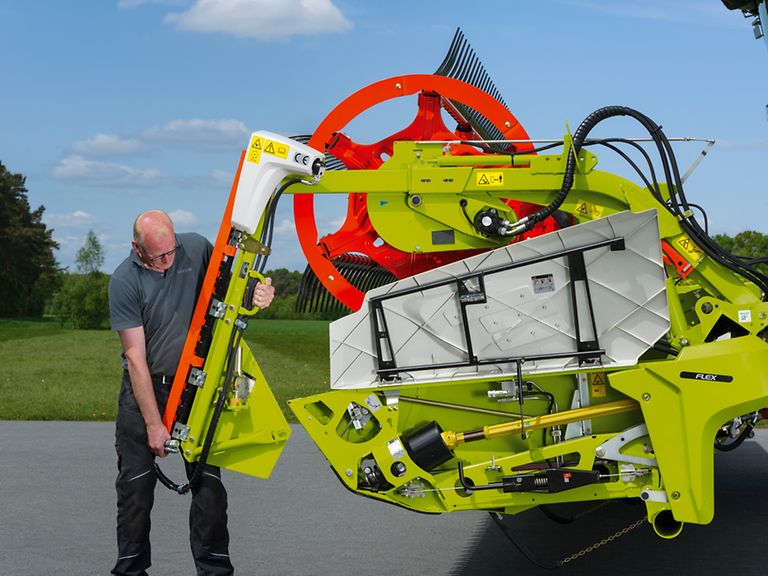

A repcekések rászerelése a CONVIO vágóasztalra.

Gyors átszerelés repcére

A gyors átállás időt takarít meg.

A repcekaszák rendválasztói gyorsan és kényelmesen felszerelhetők szerszám nélkül. Ha fel vannak szerelve a repcekaszák, automatikusan aktiválódnak a továbbítócsigák. Így a vágóasztal készen áll a repce betakarítására. Az oldalszalagok és az adagolócsigák közös, hidraulikus hajtása
segítségével a tökéletes terményáram biztosítása érdekében mindig együtt mozognak a részegységek.

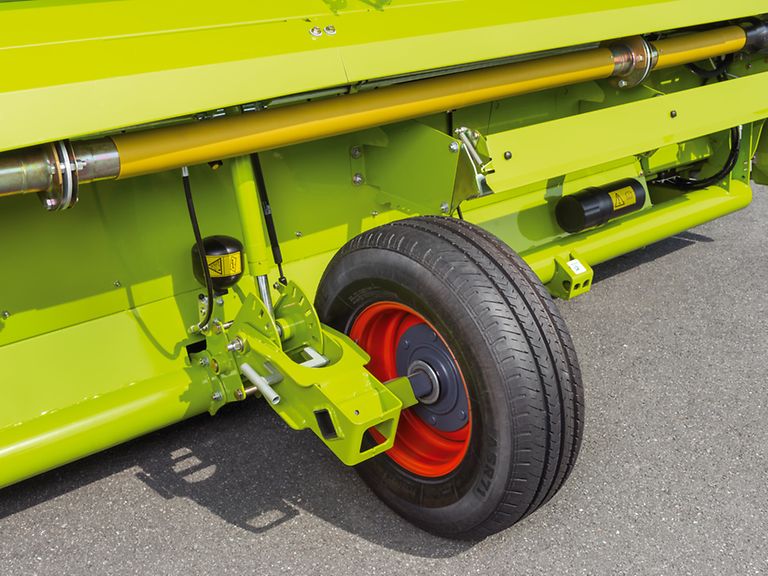

Közeli fénykép a vágóasztal támkerekeiről.

Pontos vágás bármilyen körülmények között.

Optimális vágóasztal vezetés

Egyenetlen terepen a hidropneumatikusan rugózott támkerekek megakadályozzák a vágóasztal ringását. Ez optimális vágóasztalvezetést biztosít még nagy menetsebesség mellett is, és növeli a vezetési kényelmet.

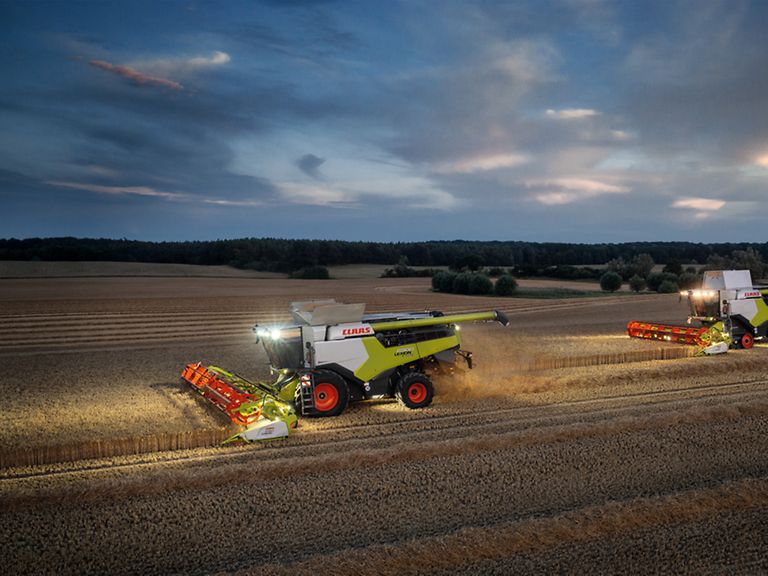

LEXION 6900 CONVIO 1080 vágóasztallal búza aratása közben aktivált munkalámpával.

Erősfényű munkalámpák

Jól megvilágított terményáram

A munkalámpák jó látási viszonyokat biztosítanak sötétben és nagy munkaszélességeknél. A bal és jobb oldalburkolaton elhelyezett munkafényszórók az állomány szélét is jól megvilágítják. Az adapter hátsó falán lévő fényszórók pedig lehetővé teszik a tarló ellenőrzését közvetlenül a vágóasztal mögött.
Erős fényű munkafényszórók világítják meg a vágóasztal két oldalsó szalagját. Ezzel még sötétben is szabályozható és szükség esetén gyorsan optimalizálható a terményáram a szalagokon.

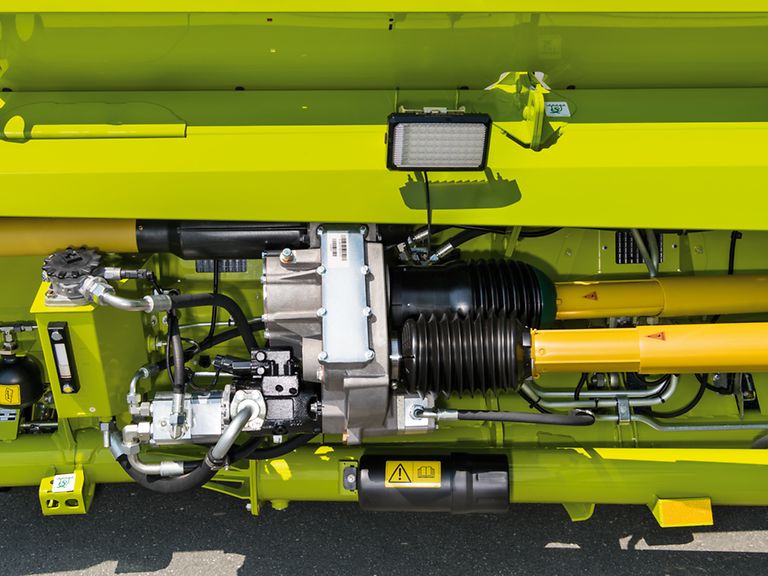

Közeli fénykép a CONVIO hajtóművéről, hajtásrendszeréről, a TLT-kről és a hidraulikus szivattyűkról.

CONVIO FLEX és CONVIO.

Erőteljes hajtás.

A vágóasztal hajtáslánca két részből áll. A mechanikus rész meghajtja a behúzócsigát és a kaszasínt, a hidraulikus rész az oldalsó szalagokat, a középső szalagot, a motollát és a repcekaszákat. A túlterhelés elleni védelem megvédi az egész hajtást a sérülésektől.

A kaszasín bolygókerekes hajtóműve közelről.

A kaszasín egyenletes meghajtása.

Nyugodt működés.

A munkaszélességtől függően a kaszasín egy illetve két bolygókerekes hajtóművön keresztül egyenletesen kerül meghajtásra.

Egy részből álló kaszasín bolygókerekes hajtóművel a menetirány szerinti bal oldalon a 7,70 m és 9,30 m szélesség esetén
Osztott kaszasín külön bolygókerekes hajtóművel a 13,80 m, 12,30 m, 10,80 m szélesség esetén
Mindkét kaszasín-fél szinkronban és ellentétes irányba mozog

Erőteljes visszaforgatás

Minden helyzetre felkészült.

A behúzócsiga és a ferdefelhordó álló helyzetből erőteljesen, mechanikusan visszaforgatható.

Az oldalsó szalagok és a középső szalag visszaforgatása teljes terhelés mellett is lehetséges.
Fokozatos, lassú indítás visszaforgatás után.

CONVIO FLEX

A legjobb körülmények talajközeli vágáshoz.

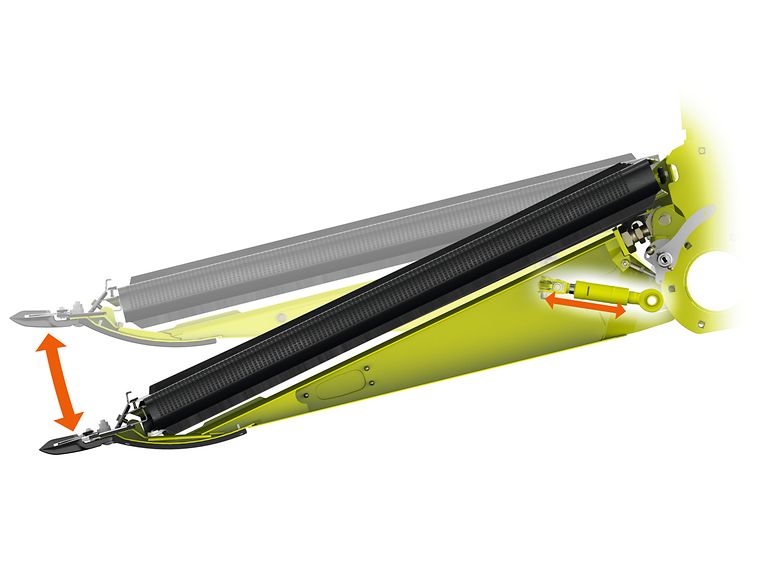

A kaszasín és a hidraulikus henger ábrázolása az alvázban.

ACTIVE FLOAT a kaszasínhez

A termelékeny gépkezelő támogatója

A CONVIO FLEX vágóasztal alapfelszereltségként ACTIVE FLOAT tehermentesítő rendszerrel rendelkezik. A rendszerrel menet közben, a fülkéből változtatható a kaszasín tehermentesítő nyomása, így könnyen lehet a betakarítás körülményekhez igazodni.

Előnyök a kezelő számára:

Pontos vágóasztal vezetés a talajhoz közel az optimális felfekvési nyomásnak köszönhetően
Ideális növekedő páratartalom mellett, például harmat esetén a reggeli vagy az esti órákban

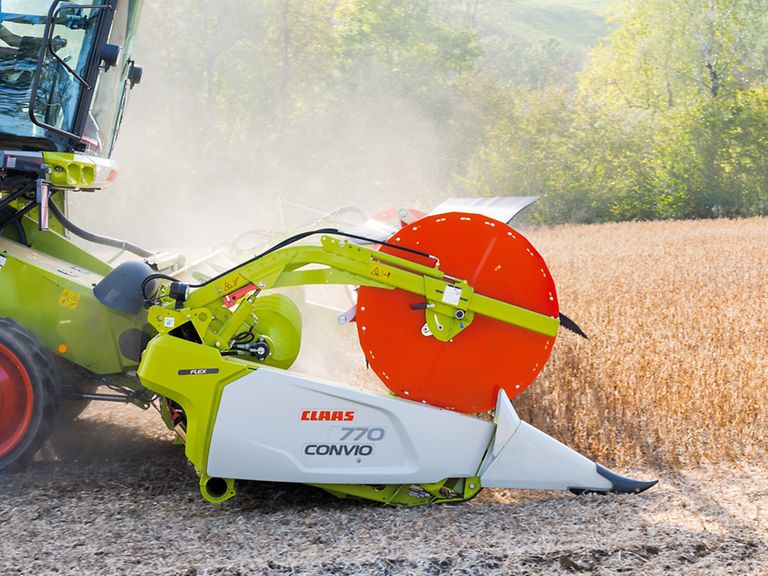

A CONVIO FLEX 770 oldalnézete közelről szója betakarítása közben.

Maximálisan tehermentesíti a gépkezelőt és optimális vágást biztosít.

Nagy rugalmasság minden terepen

A CONVIO FLEX vágóasztallal négyféle módban lehet dolgozni:

1 Gabona üzemmód.A vágóasztal és a kaszasín mereven rögzített.

2 Megdőlt gabona üzemmód.A kaszasín merev, menet közben egy gombnyomással rugalmas üzemmódba válthat. Ez különösen akkor hasznos, ha a gabonában elszórtan fekvő állomány van, így a betakarítási veszteségek minimalizálhatók.

3 Manuális Flex üzemmód.Ha a manuális Flex üzemmód be van kapcsolva, akkor a csúszótalpakon nyomás nélkül támaszkodó kaszasín követi a talaj kontúrjait. A flexibilis kaszasín felfelé 90 mm-rel, lefelé pedig 135 mm-rel tud elmozdulni, hogy követni tudja a talaj kontúrját. A CONVIO FLEX ezzel a 225 mm-es rugalmasságával szinte minden talajviszonyhoz alkalmazkodik.

4 AUTO FLEX üzemmód.Az AUTO FLEX egy öntanuló rendszer, amely a talajkontúrtól függően automatikusan optimalizálja a vágóasztal magasságát, és így fontos előnyöket kínál:

A kaszasín elmozdulás lefelé mindig a lehető legnagyobb mértékben lehetséges
A kaszasín a lehető legközelebb fut a motollához
A legalacsonyabb vágási magasság valósul meg

Műszaki adatok

Modell	Munkaszélesség (m)	Kaszasín	Motolla
1380	13,87	Merev	Kétrészes
1230	12,34	Merev	Kétrészes
1080	10,82	Merev	Kétrészes
930	9,30	Merev	Egyrészes
770	7,77	Merev	Egyrészes
1380 FLEX	13,87	Rugalmas	Kétrészes
1230 FLEX	12,34	Rugalmas	Kétrészes
1080 FLEX	10,82	Rugalmas	Kétrészes
930 FLEX	9,30	Rugalmas	Egyrészes
770 FLEX	7,77	Rugalmas	Egyrészes
