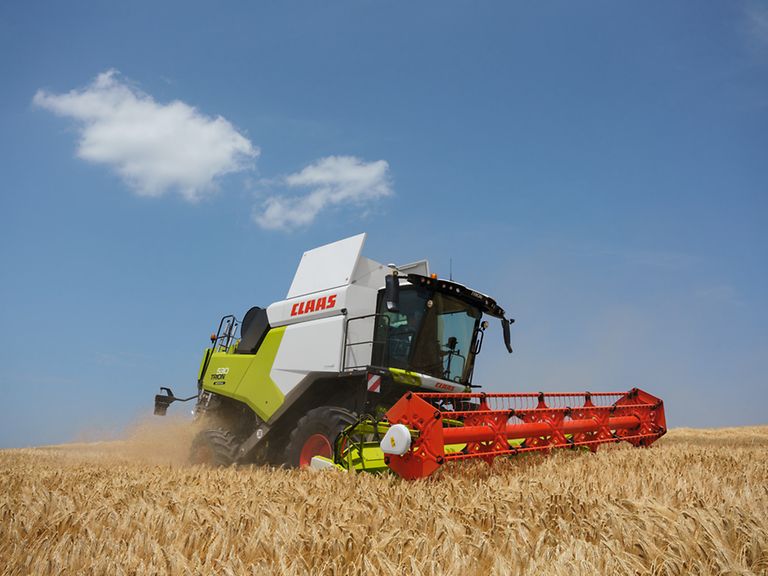

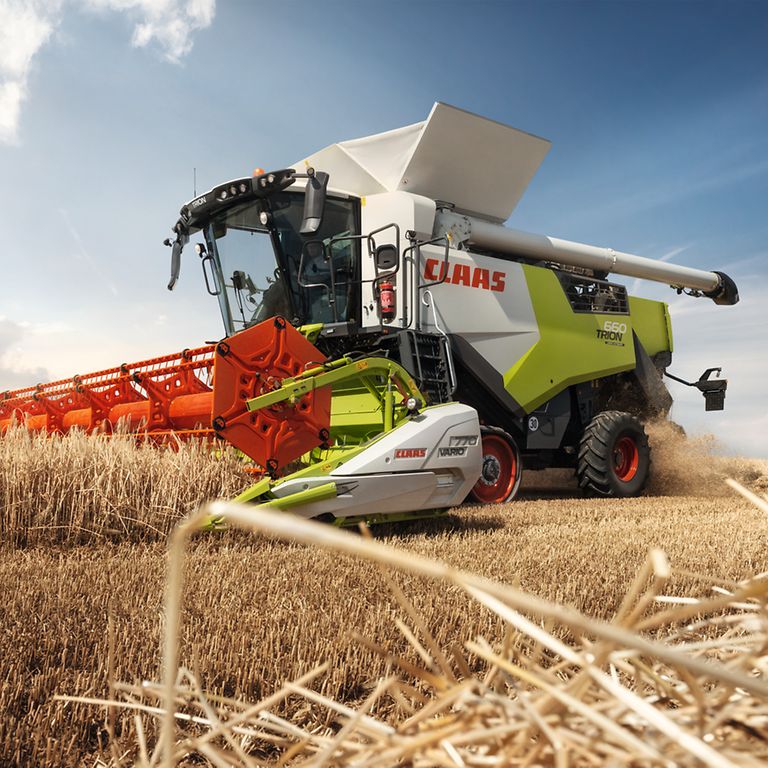

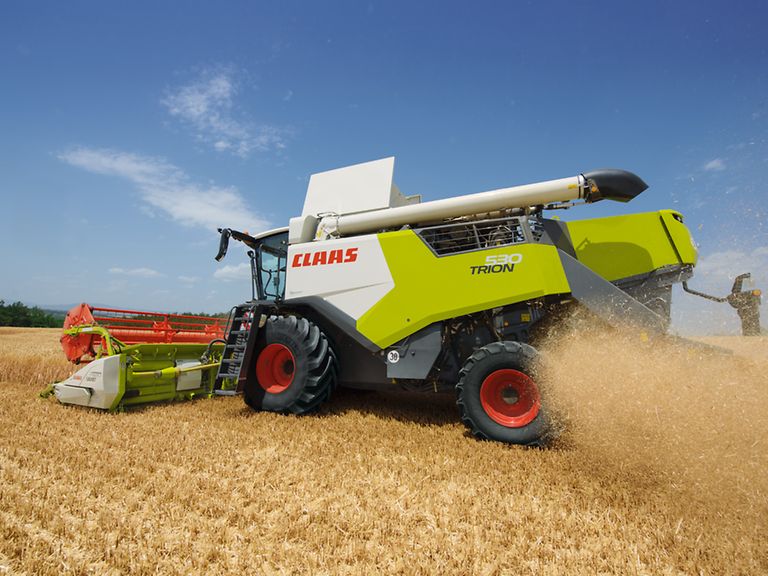

TRION 600 / 500.

La solution polyvalente.

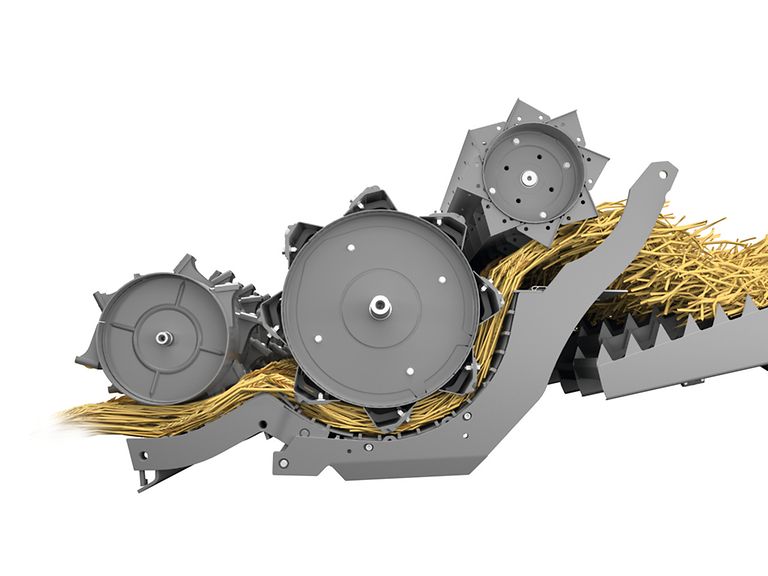

Sur le système APS WALKER, le processus de battage est amorcé par un accélérateur de 450 mm de diamètre qui accélère la récolte de 3 m/s à 20 m/s pour garantir un battage efficace à des débits très élevés.

La pré-accélération de la récolte déclenche une chaîne d'opérations d'une grande efficacité. La récolte est déstructurée en douceur, le flux de récolte est plus régulier et sa vitesse augmente jusqu'à 33 %. Grâce aux forces centrifuges importantes, la quantité de grain séparé au niveau de toutes les corbeilles est nettement supérieure. Résultat : jusqu'à 30 % du grain est séparé dès le contre-APS sous l'accélérateur, ce qui déleste sensiblement le contre-batteur.

Le gain de performances majeur est ainsi obtenu avant même que la récolte n'atteigne le batteur. Celui-ci se traduit par une augmentation de rendement jusqu'à 20 % à consommation de carburant égale.

Des secoueurs ultra-efficaces.

Parce que chaque grain compte, le système de battage APS travaille avec une efficacité telle que seuls 10 % des grains environ doivent traverser le système de séparation résiduelle des grains de la TRION. 90 % des grains sont déjà récupérés en amont ! Le flux de paille homogène sur les secoueurs à fond ouvert et fortement inclinés permet de séparer pratiquement tous les grains résiduels. Même en cas de mauvaises conditions de récolte ou de paille humide ou sèche, votre machine est tout aussi performante.

D'une longueur de 4 400 mm, le système de séparation résiduelle des grains dispose de quatre redans. Les modèles des séries TRION 600 et 500 sont équipés respectivement de six secoueurs et de cinq secoueurs. Des crêtes de coq peuvent être placées sur les côtés ou en position centrale. Grâce à ce système, la paille est bien aérée et la machine peut traiter rapidement de gros volumes.

MSS pour une paille bien aérée.

Même dans des conditions de récolte difficiles, le système MSS garantit une séparation efficace des grains résiduels. Dans la paille humide ou les récoltes encore vertes, par exemple, il est essentiel que le matelas de paille soit parfaitement aéré pour maximiser les performances à la séparation. Voilà pourquoi les modèles TRION à secoueurs sont équipés du MULTIFINGER SEPARATION SYSTEM (MSS), un tambour à doigts réglables qui agit au-dessus des secoueurs pour aérer la récolte.

Gestion active du flux de récolte avec MSS.

Une multitude de doigts réglables plongent dans le matelas de paille pour mieux l'aérer et réduire ainsi son épaisseur et faciliter la séparation précoce des grains résiduels. Non seulement la surface des secoueurs est mieux exploitée, mais la structure et la qualité de la paille sont bonifiées. À noter que l'intensité de l'action des doigts est modulable selon les conditions de récolte.

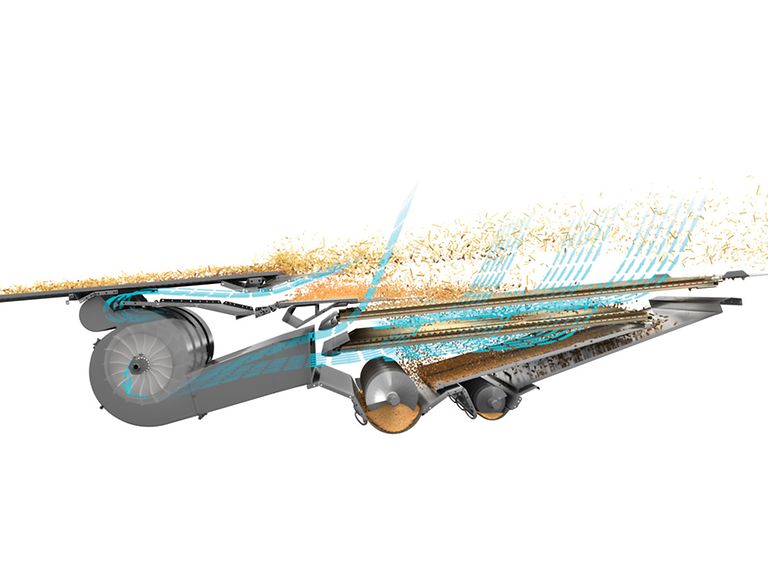

La propreté du grain est un facteur qui vaut son pesant d'or. Pour cela, le système de nettoyage JET STREAM avec variateur hydraulique des vents

et le retour à ôtons performant garantissent des résultats excellents dans toutes les cultures. Une double chute ventilée est utilisée pour un pré-nettoyage intensif de la récolte.

JET STREAM se pilote confortablement depuis la cabine. Finis les réglages manuels !

Sur demande, le nettoyage JET STREAM peut également être régulé de manière entièrement automatique par la fonction CEMOS AUTO CLEANING.

Lorsque le système de battage, la séparation secondaire et le nettoyage ont terminé leur travail, le grain est stocké dans la trémie à dépliage/repliage automatique du couvercle. D'une capacité jusqu'à 12 000 l, cette dernière est parfaitement calibrée pour les débits élevés de la TRION.

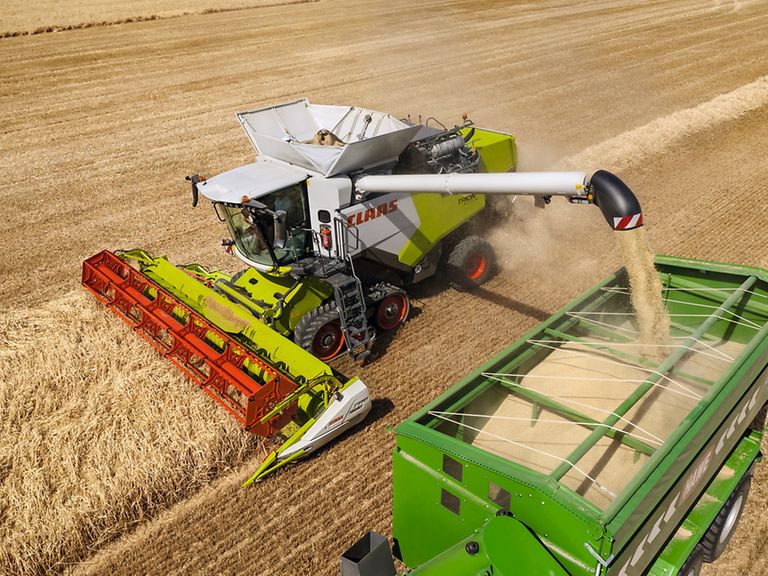

La trémie peut être vidangée très rapidement à un débit de 130 l/s. Le jet concentré facilite le remplissage de la remorque de transport. Le volet obturateur à commande automatique en sortie de goulotte évite tout ruissellement de grains après la vidange et, par conséquent, toutes pertes lors du transfert vers la remorque.

Avec plus de 1,4 million de moteurs par an, Cummins est le plus gros constructeur de moteurs indépendant à l'échelle internationale. Plus d'un million de machines agricoles à travers le monde sont animées par des moteurs Cummins qui couvrent un éventail de puissances de 55 à 4 400 ch. Tous les modèles de la série TRION 600 sont équipés d'un moteur Cummins L9 ou B6.7 en fonction du modèle. Ces moteurs puissants respectent la norme antipollution Stage V et se distingue par un couple élevé et une transmission efficiente de la force motrice.

• 6 cylindres en ligne d'une cylindrée totale de 6,7 l ou 8,9 l
• Puissance de 190 kW / 258 ch à 300 kW / 408 ch
• Régime nominal réduit à 1 900 tr/min
• Injection Common Rail et respect de la norme antipollution Stage V

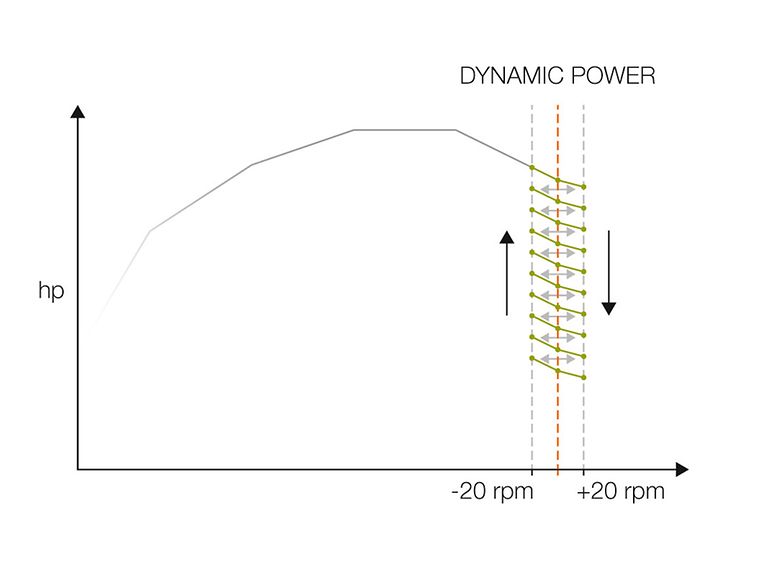

DYNAMIC POWER ajuste automatiquement la puissance moteur de votre TRION en fonction des besoins de la machine. Vous progressez ainsi à charge partielle selon la courbe de puissance la plus économe en carburant (jusqu'à 10 % d'économie en mode andainage). Lorsque le moteur fonctionne à pleine charge, par exemple lors de la vidange de la trémie ou du broyage des résidus, il délivre automatiquement sa puissance maximale.

DYNAMIC POWER gère automatiquement la puissance moteur en fonction de la charge selon des courbes caractéristiques spécifiques. Pour ajuster la puissance, le système tient compte notamment de la baisse ou de la hausse du régime moteur suite à un effort moindre ou supérieur à fournir.

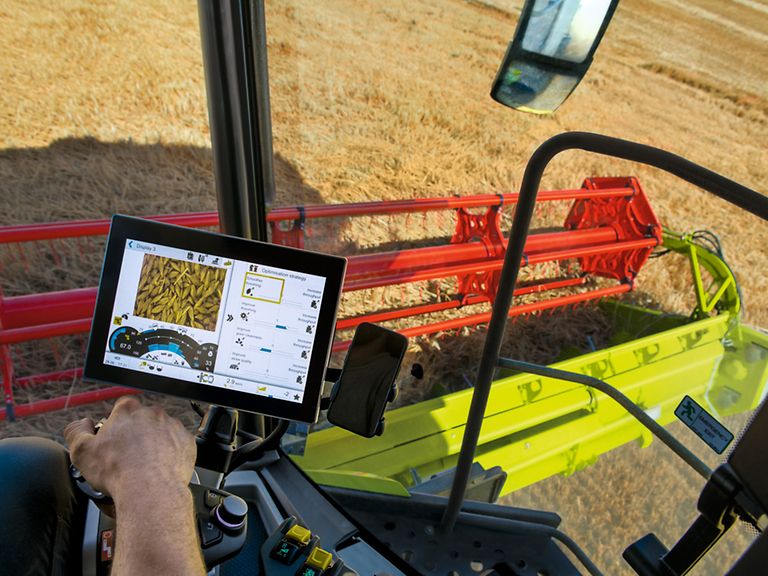

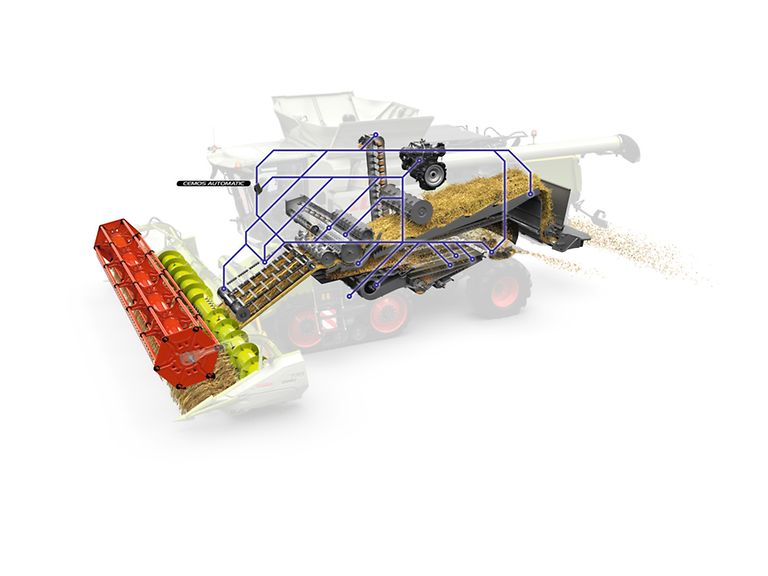

CEMOS AUTOMATIC est un système d'aide à la conduite autodidacte. Ses fonctions automatiques facilitent la tâche du conducteur en l'aidant activement et en continu tout au long de la moisson. Sur la base de données telles que la qualité de grain, la qualité de battage, la propreté du grain, la qualité de la paille ou le débit, le système contrôle en permanence les réglages de la TRION et les informations enregistrées par ses capteurs pour optimiser le paramétrage de la machine durant le travail et l'exploiter à la limite de ses capacités techniques. Une fois vos exigences concernant la qualité de grain et le niveau de pertes enregistrées, CEMOS AUTOMATIC exploite au mieux le potentiel de la machine pour respecter scrupuleusement vos critères.

Vue d'ensemble des fonctions de CEMOS AUTOMATIC :

• Réglage optimal de la machine par système de questions-réponses avec CEMOS DIALOG
• Protection de l'ensemble du système de récolte contre les pics de charge avec AUTO CROP FLOW
• Régulation du régime des vents en fonction du dévers avec AUTO SLOPE
• Régulation active de la vitesse d'avancement avec CRUISE PILOT
• Amélioration du nettoyage par régulation de l'ouverture des grilles et du régime des vents avec AUTO CLEANING
• Réglage automatique de l'écartement batteur/contre-batteur et du régime batteur avec AUTO THRESHING

Gestion des résidus de haute qualité.

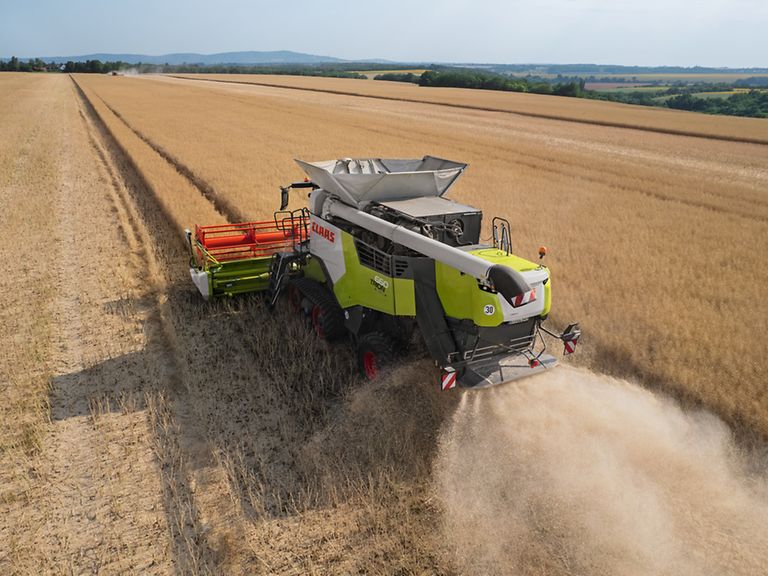

Un entraînement de broyeur convivial, un éparpilleur radial pour un épandage des résidus sur de grandes largeurs et une adaptation automatique de la direction d'éparpillage, tels sont les trois principaux éléments de la gestion très efficace des résidus.

Éparpilleur à déflecteurs mobiles pour des largeurs de travail jusqu'à 7,70 m.

À sa sortie des secoueurs, la paille est acheminée directement vers le broyeur dont l'action peut être adaptée aux conditions de récolte. Avec respectivement 64 et 88 couteaux acérés sur les deux faces, les broyeurs STANDARD CUT et SPECIAL CUT combinés à un contre-couteau à réglage mécanique garantissent un broyage parfait des résidus. Les déflecteurs mobiles pour l'éparpillage peuvent être ajustés sans outils. La largeur et la direction d'épandage sont réglables manuellement ou par commande hydraulique sur le CEBIS.

Éparpilleur radial de haute précision.

L'éparpilleur radial CLAAS permet d'éparpiller les résidus avec précision, même en présence de gros volumes de paille ou de vents latéraux de forte intensité ainsi que dans les dévers, grâce à deux turbines à mouvement contraire fonctionnant à régime constant. Les résidus sont aspirés par les turbines qui accélèrent leur mouvement avant de les épandre de manière uniforme sur toute la largeur de travail.

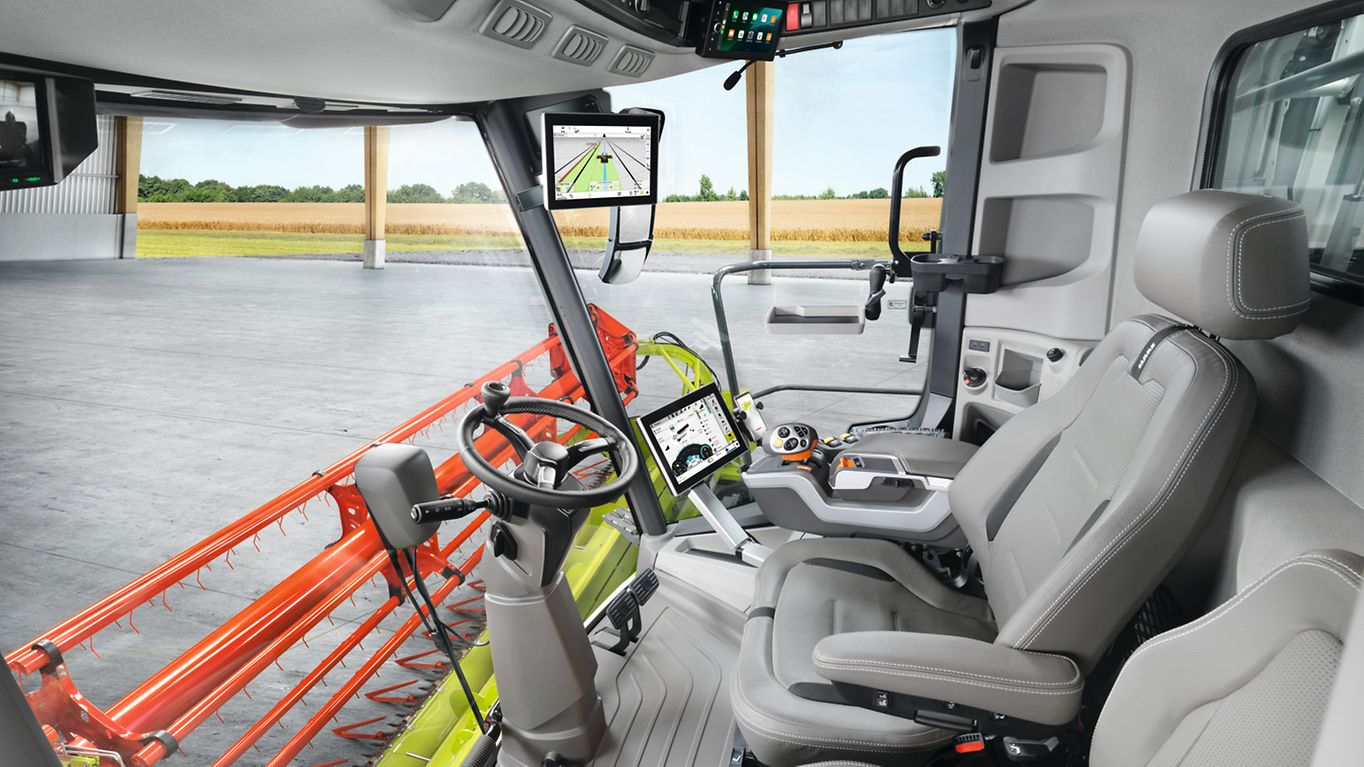

Les systèmes de guidage sont devenus des assistants incontournables au quotidien. La TRION peut être équipée de trois systèmes de guidage automatique exploitables de manière ciblée selon le travail à effectuer, à savoir le système numérique AUTO PILOT, le système GPS PILOT à assistance satellite sur CEMIS 1200 ou le système optoélectronique LASER PILOT qui peut être complété en option d'un FIELD SCANNER.

• Transfert des données de votre machine directement dans le Cloud grâce à Machine connect
• Création et gestion de tous les chantiers directement depuis la machine grâce au terminal CEMIS 1200
• Exploitation des données de vos machines quel qu'en soit le constructeur grâce à DataConnect
• Révisions et réparations simplifiées grâce à Machine connect

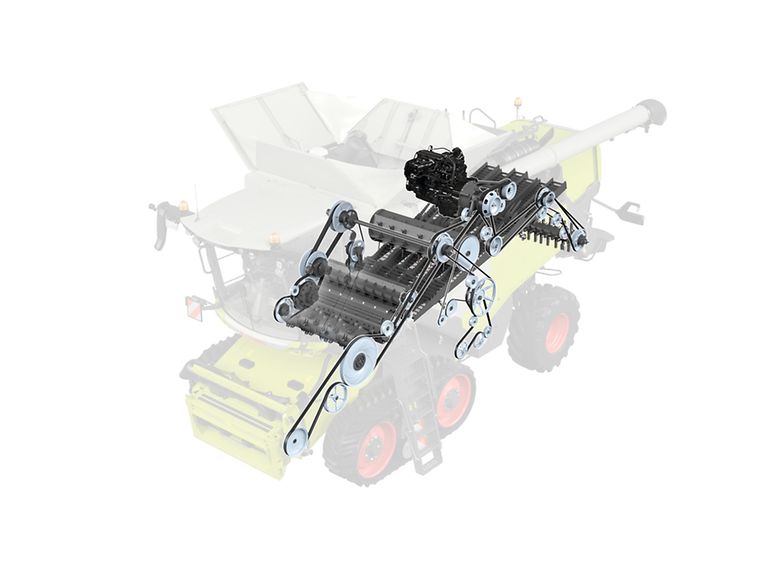

La transmission de la force motrice est assurée par des courroies. Très efficaces en termes de consommation d'énergie, les systèmes d'entraînement s'embrayent sans bruit et sans usure. Tous les organes de transmission sont conçus pour durer très longtemps.

• Embrayage à sec à commande hydraulique
• Tendeurs de courroies uniformisés et sans entretien
• Économie de plusieurs courroies (jusqu'à six)
• Meilleure transmission de la force d'entraînement
• Frais d'entretien réduits

Côté entretien, la TRION se contente de peu, comme tous les modèles précédents. Les intervalles de maintenance sont espacés, à l'exemple des intervalles de vidange de l'huile de l'installation hydraulique de travail programmés toutes les 1 000 heures de service. L'entretien quotidien peut être exécuté rapidement et aisément grâce à des points d'entretien tous très faciles d'accès.

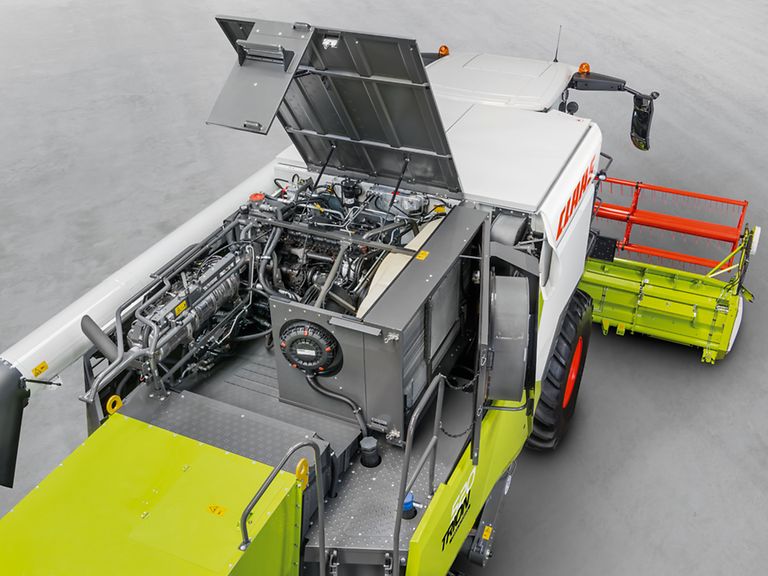

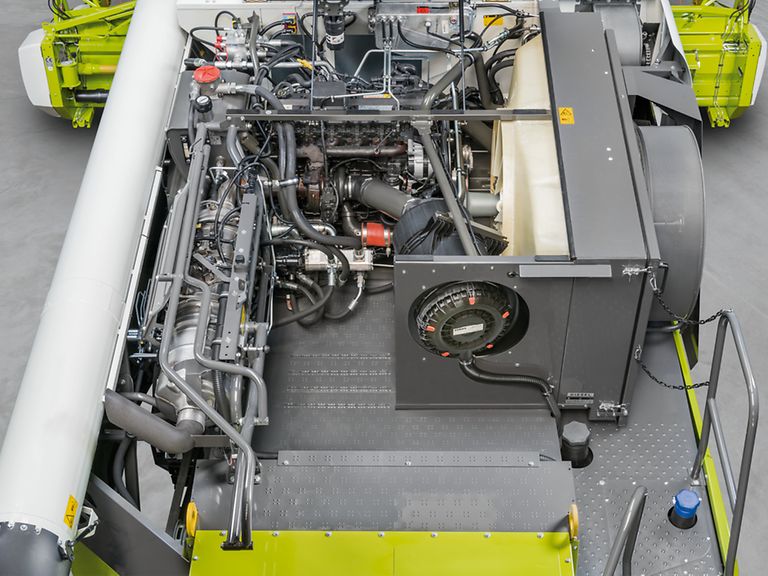

Le carter moteur très robuste facilite nettement l'accès à la trémie pour y effectuer tous les travaux d'entretien requis. Il est doté d'une surface antidérapante et supporte aisément une personne. Les poignées de maintien et le marchepied rabattable renforcent encore la sécurité.

• Points d'entretien de la machine facilement accessibles
• Points d'ancrage de l'échelle mobile offrant un maximum de sécurité pour les travaux d'entretien et de nettoyage
• Carters latéraux, marchepied et compartiment moteur parfaitement éclairés

Sans outils et sans efforts.

La TRION est conçue pour vous faire économiser du temps lors du passage d'une récolte à l'autre. La conversion de la machine s'effectue confortablement et sans efforts, les changements de régime pouvant même être opérés sans outils.

Réglage du convoyeur.

La hauteur du rouleau d'alimentation est réglable sans outils. La hauteur adéquate est matérialisée par un autocollant.

Conversion du système de battage.

Les segments de contre-APS peuvent être remplacés aisément à travers le bac à pierres. Le segment de contre-batteur, qui représente 63 % de la surface de contre-battage totale, peut être extrait facilement sur le côté afin que la TRION soit immédiatement opérationnelle pour la récolte du maïs une fois la moisson céréalière terminée.

Changement de régime.

Le réducteur de régime batteur offre deux plages de régimes dont la sélection s'opère manuellement via une vanne de commutation hydraulique. Ces plages sont clairement indiquées à proximité directe du distributeur.

Paramétrage de la gestion des résidus.

Les régimes du broyeur et de l'éparpilleur radial sont ajustables de manière simple et conviviale. Concernant le broyeur, le réglage s'effectue sans aucun outil. Celui-ci peut être équipé d'usine de couteaux universels utilisables dans les céréales et dans le maïs.

Nettoyage de la machine.

Avant la récolte de semences ou lorsque la campagne s'achève, la machine doit être nettoyée intégralement. Afin de faciliter cette opération, tous les éléments de la TRION sont très accessibles. Au niveau du système de battage, la machine est équipée de chaque côté de grands capots pour la maintenance. Elle offre également suffisamment d'espace pour nettoyer le caisson de nettoyage, les secoueurs et la trémie.
