Des barres de coupe performantes pour tous les types de cultures.
Des tapis pour plus d'efficacité.

Les barres de coupe CONVIO vous proposent différents systèmes d'aide à la conduite pilotables depuis la cabine, tels que les fonctions ACTIVE FLOAT, AUTOMATIC BELT SPEED et AUTO FLEX, qui vous aident à obtenir facilement et rapidement un réglage optimal de la barre de coupe en fonction des conditions.

Points forts.

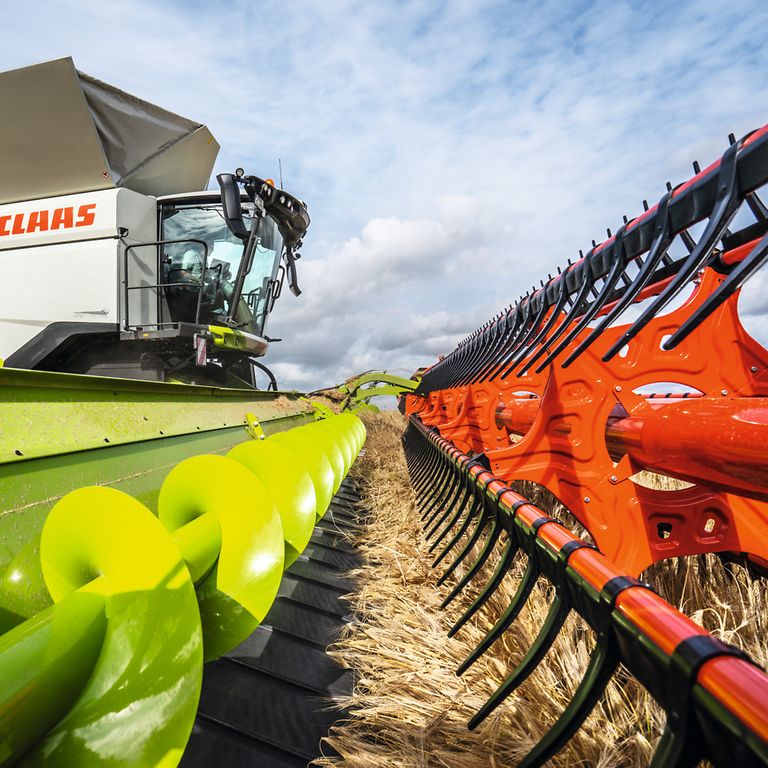

Gros plan du côté droit d'une barre de coupe CONVIO lors de la récolte d'orge.

Tapis latéraux, tapis central et vis d'alimentation MULTIFINGER à doigts multiples pour une alimentation parfaite
Rabatteur avec concept « flip over » et contrôle automatique de vitesse
Lamier flexible à débattement de 225 mm
Modes d'inversion de mouvement pour les tapis latéraux et central commandés depuis le levier d'avancement ou l'accoudoir
Suspension hydropneumatique de la barre de coupe ACTIVE FLOAT commandée depuis le CEBIS
Verrouillage du tablier de coupe en mode rigide/mode flexible depuis le CEBIS
Réglage de la vitesse des tapis sur le CEBIS
Système d'alerte en cas de patinage et d'arrêt des tapis latéraux et central sur le CEBIS
Quatre modes de travail pour la commande de la barre de coupe et la gestion de la hauteur de coupe, commandés depuis le CEBIS
Positions de travail et de transport automatiques du rabatteur et de la barre de coupe

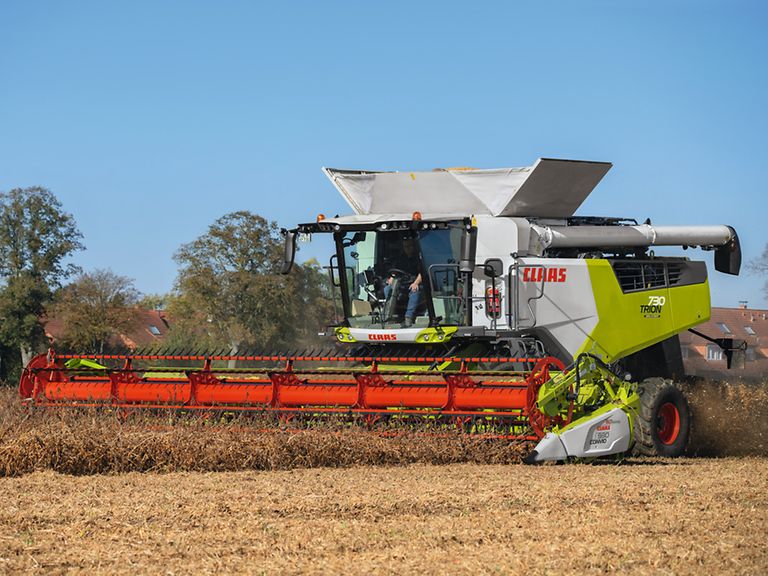

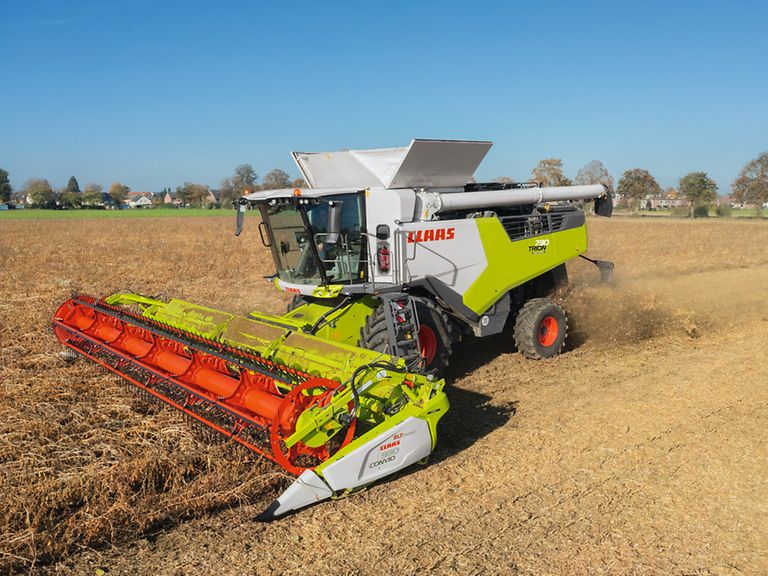

TRION 730 avec barre de coupe CONVIO FLEX 770 lors de récolte de soja.

Refusez tout compromis.

Un pilotage automatisé dès la barre de coupe.

Une barre de coupe parfaitement adaptée à la récolte et à la moissonneuse-batteuse permet non seulement de gagner du temps, mais aussi de travailler plus confortablement et de simplifier la conduite de la machine. Voilà pourquoi les outils frontaux et les machines CLAAS travaillent en parfaite harmonie. Le conducteur a accès à tous les systèmes d'aide à la conduite et atteint d'excellents résultats dès la prise en main de la machine.

TRION 730 avec barre de coupe CONVIO FLEX 770 lors de la récolte de soja.

Un flux de récolte continu.

Contrôle automatique de la vitesse des rabatteurs.

L'entraînement hydraulique du rabatteur permet d'adapter automatiquement son régime aux conditions de récolte, également lorsque celles-ci sont difficiles comme dans le cas des céréales versées. La régulation automatique de la hauteur s'appuie alors sur les valeurs de pression et de sensibilité consignées pour garantir en permanence la régularité du flux de récolte. Cette solution évite tout piquage des doigts de rabatteur dans le sol et tout arrêt de ce dernier.

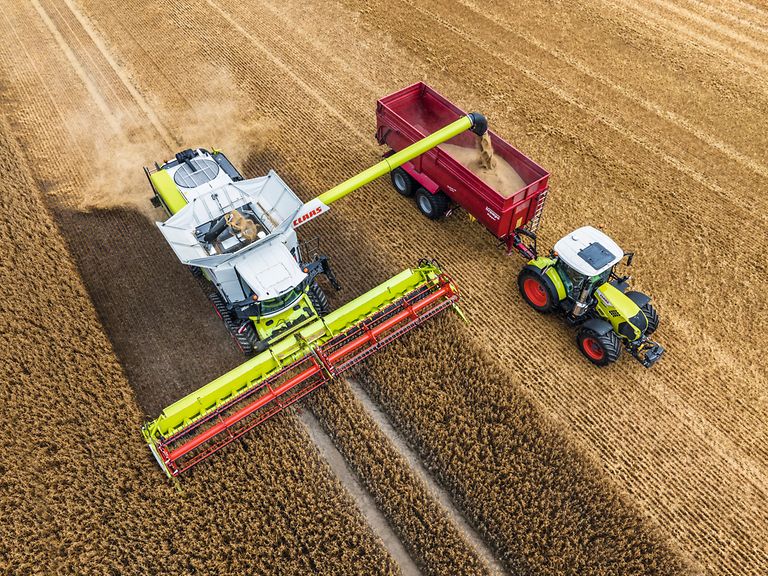

LEXION 6900 avec barre de coupe CONVIO FLEX 1080 et tracteur avec remorque à ses côtés lors de la récolte d'avoine.

AUTOMATIC BELT SPEED pour ajuster la vitesse des tapis.

Une vitesse toujours adéquate.

Le système d'aide à la conduite AUTOMATIC BELT SPEED adapte en permanence la vitesse des tapis à celle de la machine, quelles que soient les conditions de récolte. Cette fonction est entièrement automatique.

Avantages pour le conducteur :

Ajustement continu et automatique de la vitesse des tapis, notamment dans des récoltes de densité irrégulière
Réglage de la vitesse proportionnel à l'avancement pour un flux de récolte homogène

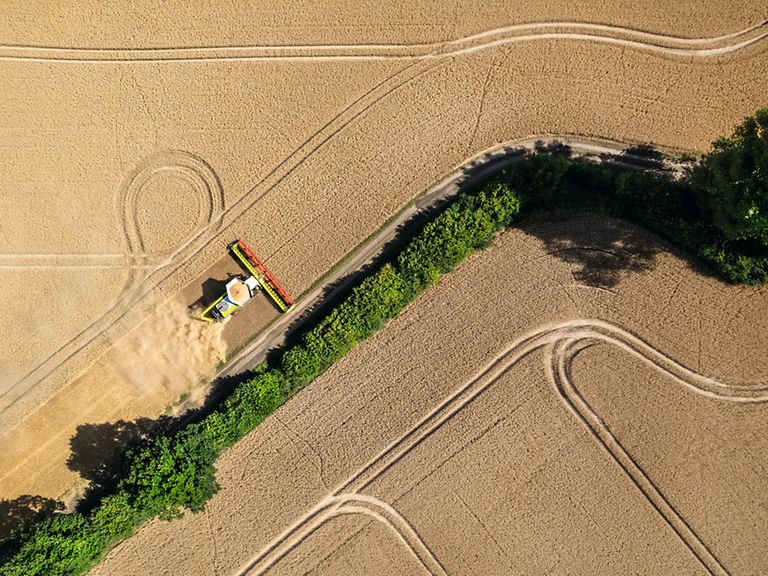

LEXION 8900 avec barre de coupe CONVIO FLEX lors de la récolte de blé.

Identification automatique de l'outil frontal pour économiser du temps

Prête pour la moisson.

Afin d'être rapidement opérationnelle, votre moissonneuse-batteuse paramètre automatiquement les principaux réglages sur la base des informations fournies par le module de l'outil frontal, à savoir le type de barre de coupe, la largeur de travail, le nombre de largeurs partielles, la position du rabatteur, la position de stationnement et les valeurs de consigne AUTO CONTOUR pour la hauteur de travail
et le compteur d'hectares.

Gagnant de bout en bout.

Moissonneuse très rapidement opérationnelle pour la récolte
Pilotage nettement plus simple et convivial
Prise en compte des positions du rabatteur et du convoyeur pour éviter toute collision et tout dommage

D'excellents résultats grâce à un outil frontal adapté.

Gros plan du côté gauche d'une barre de coupe CONVIO FLEX 1380 lors de la récolte de blé.

Des tapis pour plus d'efficacité.

Des barres de coupe performantes pour tous les types de cultures.

Les barres de coupe à tapis sont idéales dans les cultures à tige courte dont les graines poussent relativement près du sol, ou lorsque les conditions imposent de faucher très bas (céréales versées, soja, pois). Même sur de grandes largeurs, le tablier de coupe flexible garantit un excellent suivi du sol et les tapis assurent un flux de récolte régulier et tout en douceur.

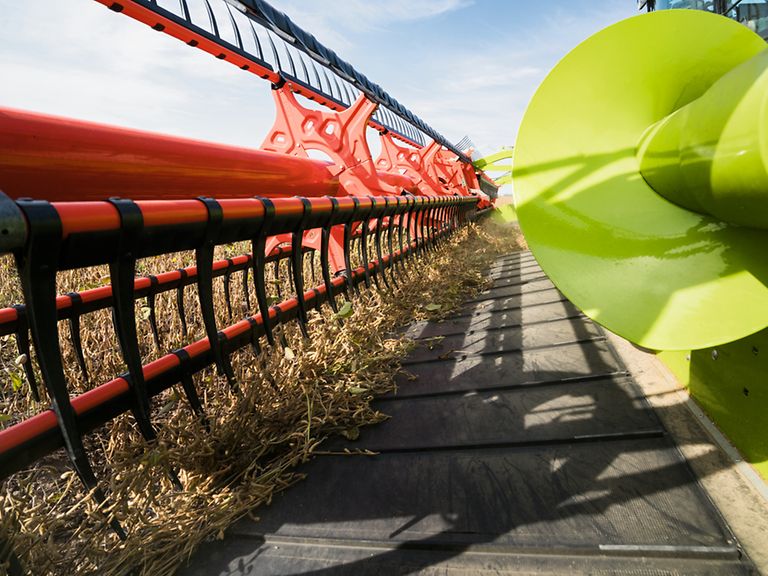

Gros plan d'un rabatteur et d'un tapis de barre de coupe CONVIO.

Un rabatteur de conception inédite.

Débit maximum.

Avec le tout nouveau rabatteur à came réglable de forme innovante, les doigts saisissent la récolte avant même que celle-ci ne soit coupée, ce qui minimise les pertes au niveau de l'outil frontal, notamment dans les céréales versées. Les doigts assurent une parfaite alimentation de la barre de coupe et s'avèrent notamment très efficaces dans les cultures à tige courte. Le concept de retournement « flip over » évite quant à lui l'enroulement de la récolte dans le rabatteur. Celle-ci arrive ainsi en volumes réguliers sur les tapis de la barre de coupe CONVIO pour venir alimenter la moissonneuse-batteuse en un flux parfaitement homogène, avec très peu de pertes, les épis ou gousses arrivant en premier.

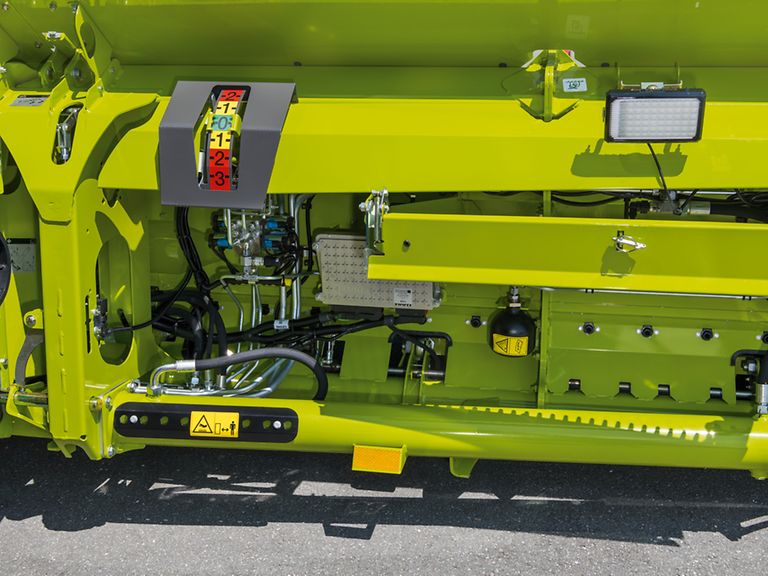

Gros plan de l'affichage de la hauteur du lamier.

L'indicateur de position du lamier.

Toujours bien informé.

La position du lamier est une information essentielle pour optimiser en continu le suivi du sol. Celle-ci est affichée sur une jauge placée du côté droit de la machine. Vous pouvez ainsi contrôler facilement à tout instant la valeur momentanée depuis la cabine.

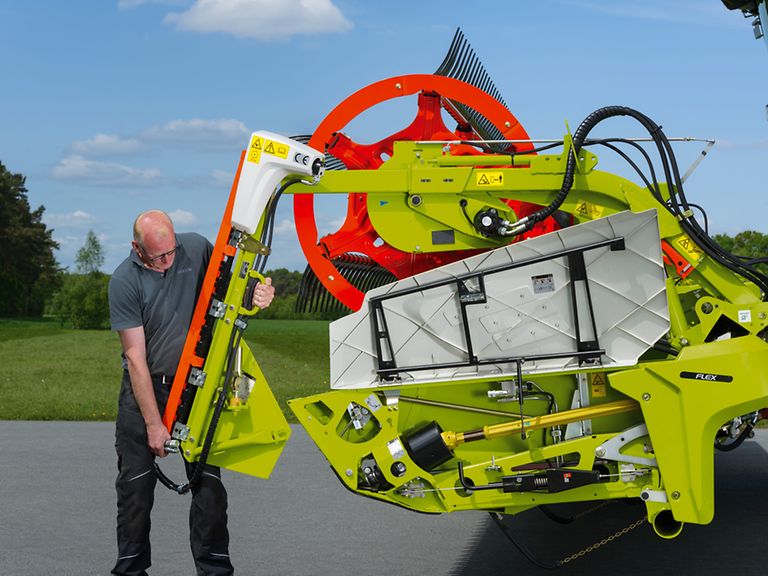

Montage d'une scie à colza sur une barre de coupe CONVIO.

Colza : un simple branchement suffit.

Une transformation rapide pour économiser du temps.

Le remplacement des diviseurs d'épis pour céréales par des scies à colza est rapide et aisé, et s'effectue sans l'aide d'aucun outil. L'activation des vis d'alimentation est automatique et intervient dès que les scies à colza sont en place. La barre de coupe est prête pour la récolte. Grâce à l'entraînement hydraulique commun des tapis latéraux
et des vis d'alimentation, tapis et vis travaillent toujours de manière parfaitement synchronisée pour un flux de récolte parfait.

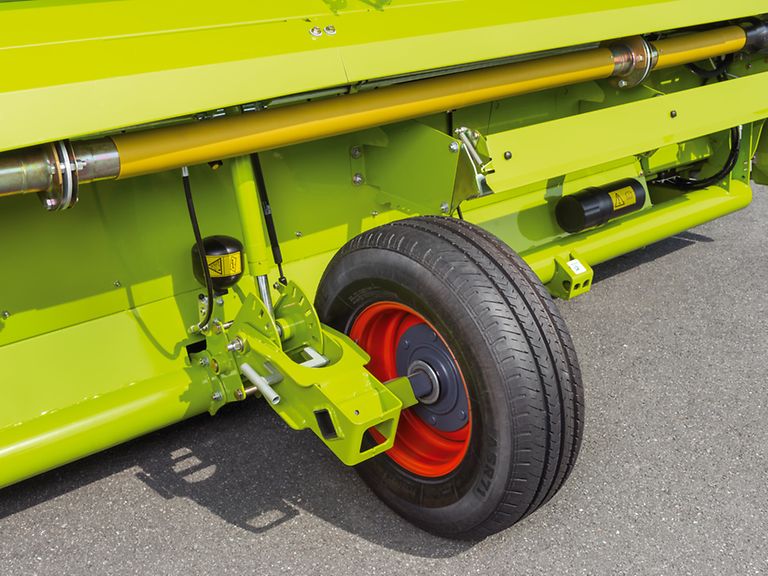

Gros plan sur les roues stabilisatrices de la barre de coupe.

Excellente qualité de coupe dans toutes les conditions.

Guidage en douceur de la barre de coupe.

Des roues de jauge à suspension hydropneumatique évitent les secousses sur les sols irréguliers. La coupe est ainsi guidée tout en douceur, même à des vitesses d'avancement élevées, pour un maximum de confort.

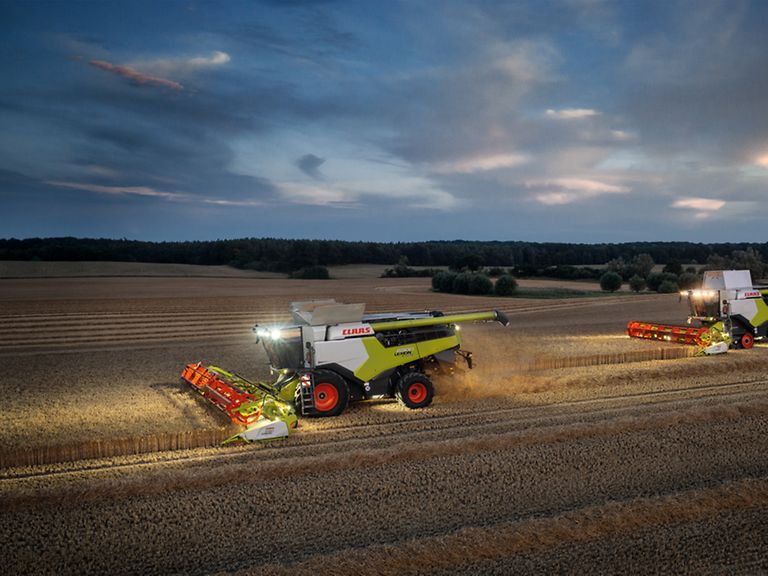

LEXION 6900 avec barre de coupe CONVIO 1080 et phares de travail allumés lors de la récolte de blé en soirée.

Phares hautes performances.

Un flux de récolte parfaitement éclairé.

Grâce au pack d'éclairage, le conducteur bénéficie d'une excellente visibilité panoramique dans l'obscurité. Un phare de travail est fixé sur les côtés droit et gauche pour éclairer parfaitement la bordure de récolte. Les phares placés à gauche et à droite au dos du tablier permettent de contrôler la hauteur de chaumes directement derrière la barre de coupe.
Les deux tapis latéraux sont éclairés par des phares très puissants positionnés dans la paroi arrière de la barre de coupe. Vous pouvez ainsi contrôler au mieux le flux de récolte sur les tapis dans l'obscurité et, si nécessaire, intervenir rapidement pour l'optimiser.

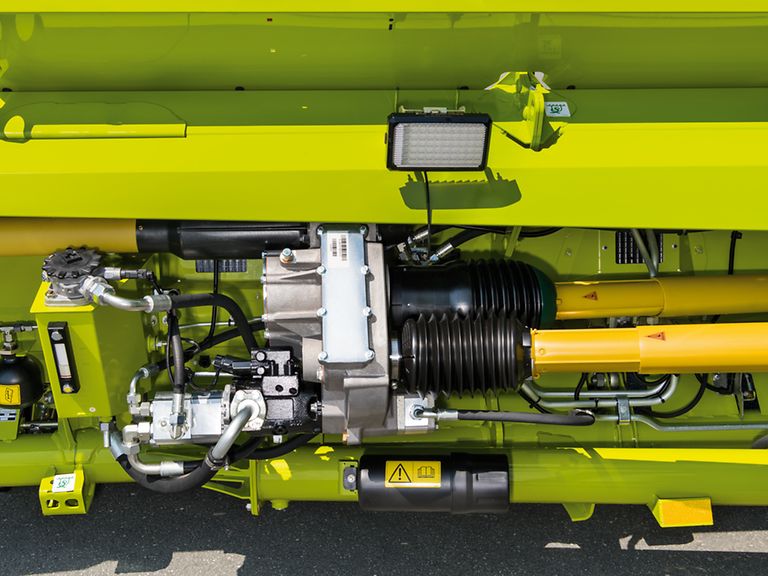

Gros plan du système d'entraînement, des boîtiers, des prises de force et des pompes hydrauliques d'une barre de coupe CONVIO.

CONVIO FLEX et CONVIO.

Un système d'entraînement performant.

La chaîne cinématique de la barre de coupe est structurée en deux parties. La partie mécanique sert à l'entraînement de la vis d'alimentation et du lamier, tandis que la partie hydraulique entraîne les tapis latéraux et central, le rabatteur et les scies à colza. L'ensemble des éléments est intégralement protégé contre les pics de charge.

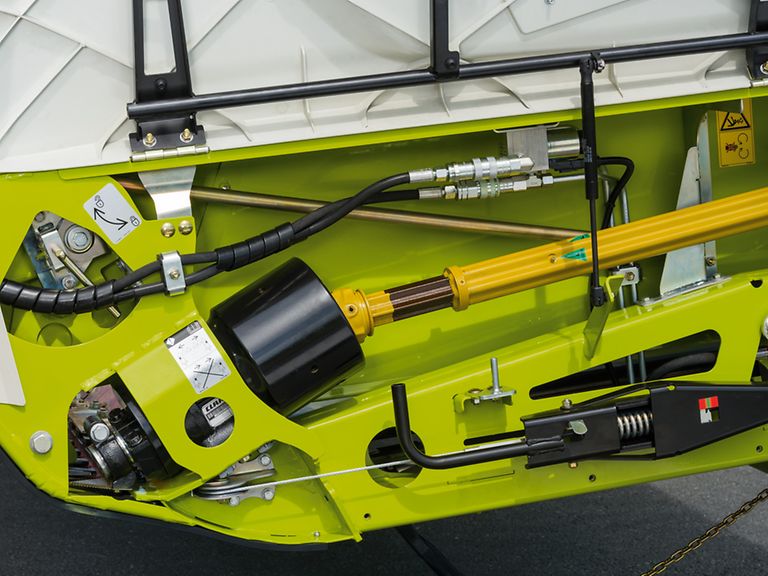

Entraînement linéaire du lamier.

Fonctionnement régulier.

Selon la largeur de travail, le lamier est entraîné par un système d'entraînement linéaire à un ou deux trains épicycloïdaux.

Lamier monobloc avec train épicycloïdal du côté gauche de la machine sur les versions de 7,70 m et 9,30 m
Lamier divisé avec train épicycloïdal de chaque côté pour les versions de 10,80 m, 12,30 m et 13,80 m
Deux demi-lamiers évoluant selon un mouvement contraire parfaitement synchronisé

Système d'inversion de mouvement performant.

Paré pour toute situation.

Le mouvement de la vis d'alimentation et du convoyeur peut être inversé à l'arrêt grâce à un système mécanique performant.

Inversion de mouvement des tapis latéraux et central également possible à pleine charge
Démarrage lent et sans contraintes pour les organes après inversion de mouvement

CONVIO FLEX

Des prédispositions idéales pour couper au ras du sol.

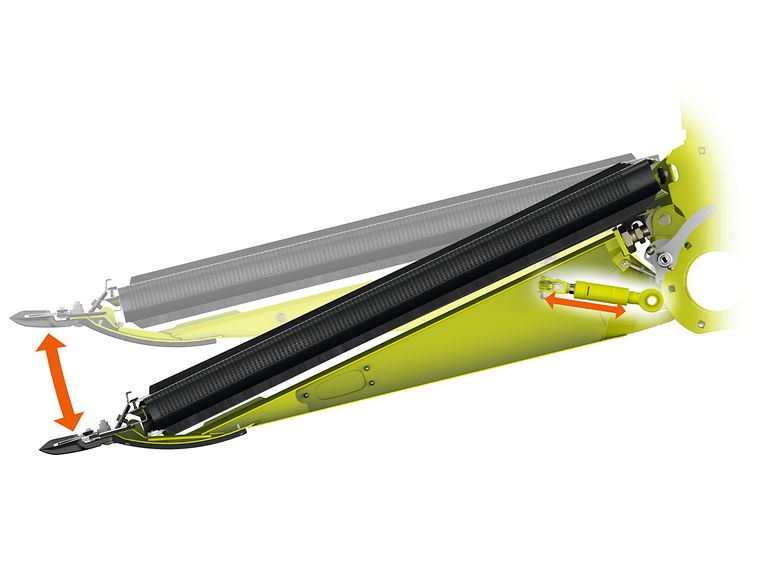

Photo de la scie et des vérins hydrauliques sur le cadre.

ACTIVE FLOAT pour délester le lamier.

Une assistance parfaite pour un travail plus productif.

La barre de coupe CONVIO FLEX est équipée de série du système hydropneumatique ACTIVE FLOAT. Depuis sa cabine, le conducteur peut ainsi ajuster la pression d'appui du lamier pendant la marche afin de l'adapter aux conditions de récolte.

Avantages pour le conducteur :

Guidage précis de la barre de coupe au plus près du sol grâce à une pression d'appui optimale
Solution idéale sur des sols peu portants ou sensibles au changement d'hygrométrie (rosée du matin ou du soir)

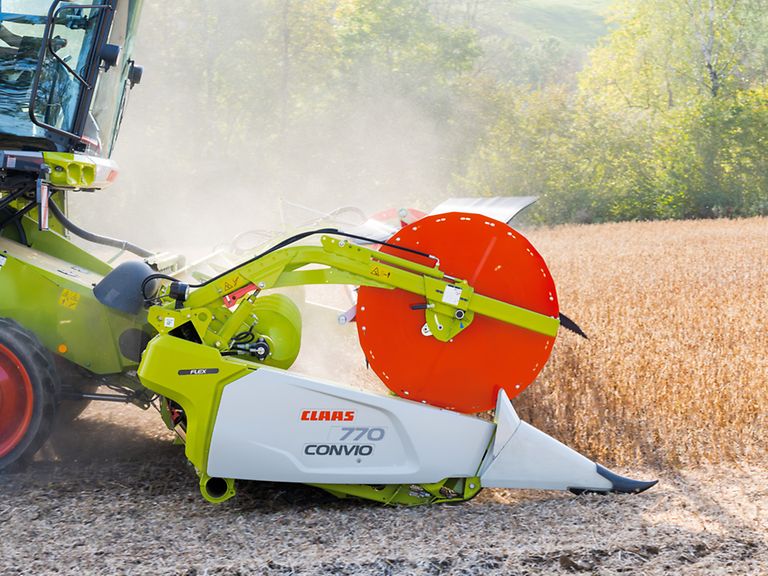

Gros plan latéral d'une barre de coupe CONVIO FLEX 770 lors de la récolte de soja.

Coupe optimale avec une assistance maximale du conducteur

Flexibilité maximale pour tous les profils de terrain.

CONVIO FLEX offre quatre modes de travail :

1 Mode céréales :le tablier de coupe et la scie sont réglés en position rigide.

2 Mode céréales versées : le tablier est rigide, mais peut être commuté en mode flexible par simple pression d'une touche pendant la moisson. Cette possibilité est particulièrement utile pour limiter les pertes lorsque les zones de céréales versées sont disséminées sur la parcelle.

3 Mode flexible manuel :lorsque le mode flexible manuel est activé, le lamier et les patins suivent le profil du terrain sans exercer aucune pression. Le lamier flexible peut éviter les obstacles jusqu'à 90 mm de hauteur, mais aussi descendre de 135 mm pour suivre les creux du sol. Avec une course de suivi totale de 225 mm, la barre de coupe CONVIO FLEX est ainsi capable de s'adapter à tous les terrains.

4 Mode AUTO FLEX :AUTO FLEX est un système autodidacte qui ajuste automatiquement la hauteur de l'outil frontal en fonction du profil du terrain et travaille de pair avec la moissonneuse-batteuse, notamment sur la position des vérins de convoyeur. Il offre ainsi des atouts majeurs :
