Extraordinaria aptitud multicultivos.
Para un corte limpio.

Los mecanismos de corte MAXFLEX 930 a 560 le ofrecen la solución ideal para la cosecha de frutos que crecen cerca del suelo. La exclusiva aptitud para diversidad de frutos de cereal y soja, conlleva además una gran flexibilidad y un gran confort al cosechar diferentes cultivos.

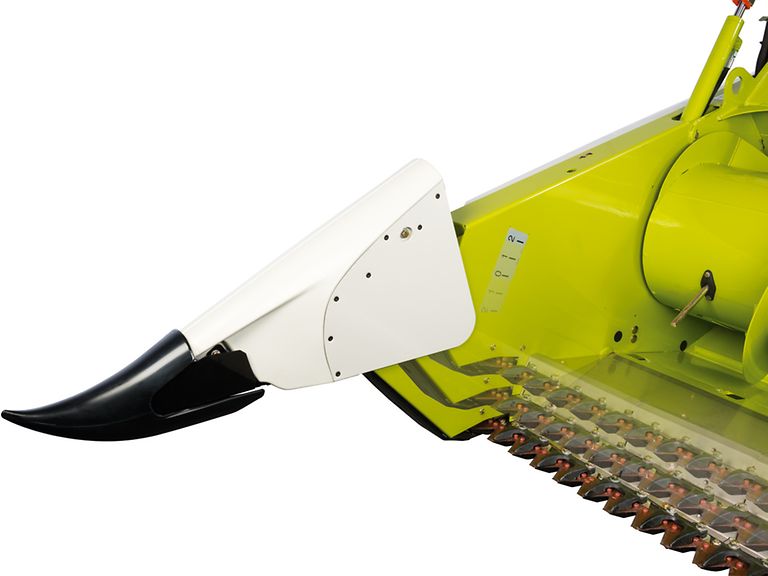

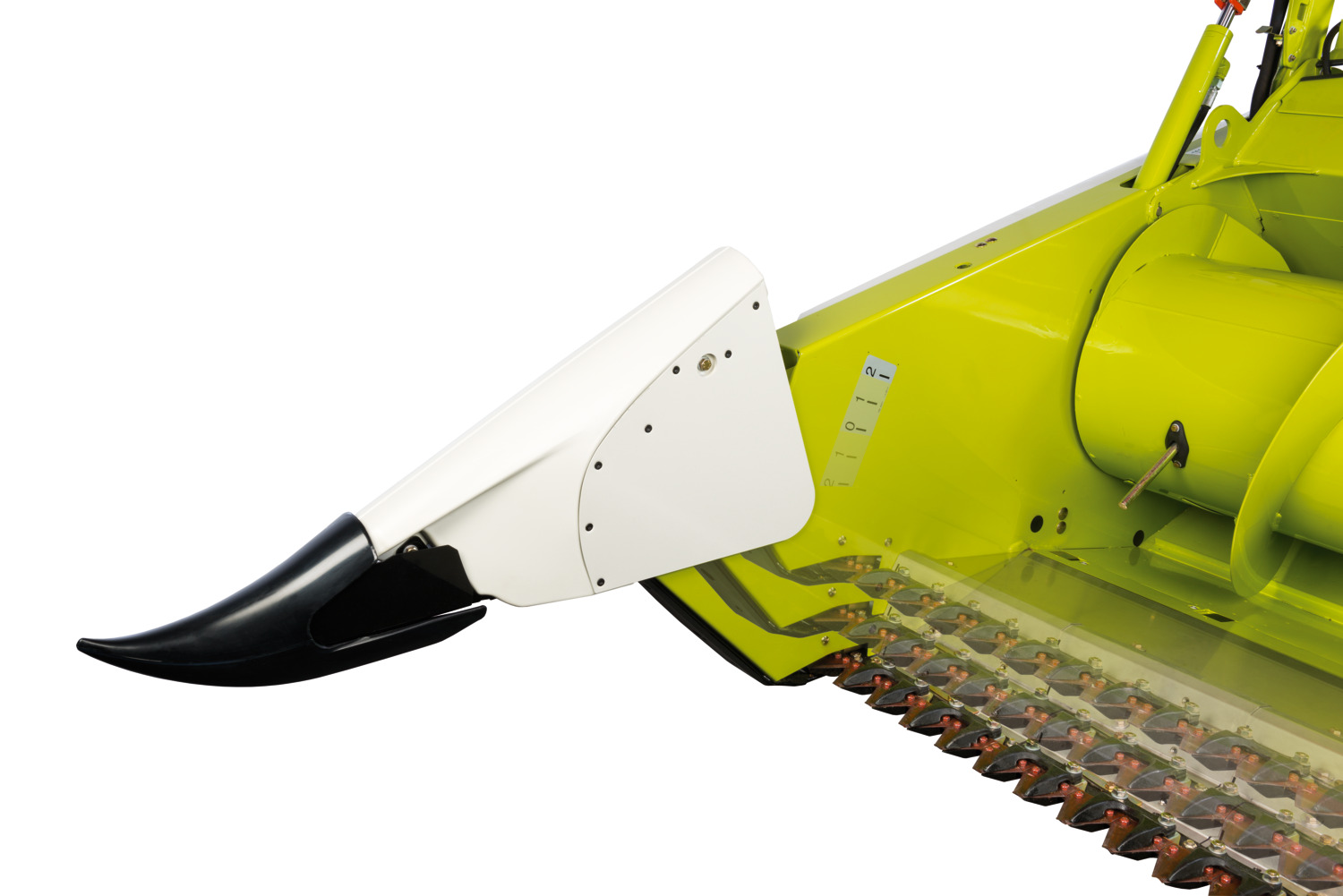

Barra de corte MAXFLEX, imagen detallada con 3 posiciones diferentes.

Mecanismos de corte MAXFLEX.

Cosechar sin pérdidas con la tecnología correcta.

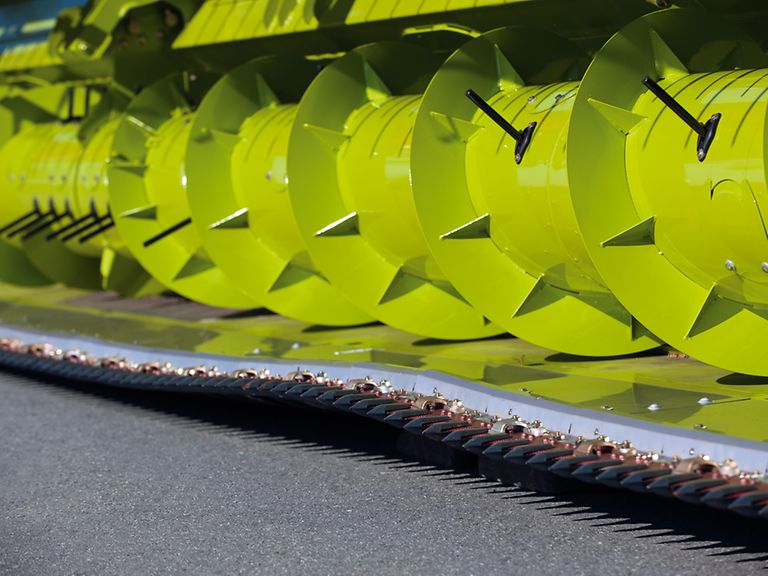

Barra de corte flexible con un recorrido flexible de 180 mm
La posición fija electrohidráulica (uso para cereal) y liberada (cosecha de soja) de la barra de corte flexible es posible en el mando multifuncional o directamente en el mecanismo de corte
Regulación del ángulo de corte para diferentes condiciones a través del canal HP y del canal V
Chapas escurridoras ajustables desde fuera
Chapa para los granos salpicados, opcional para evitar pérdidas por salpicaduras
Ajuste continuo de la altura del sinfín de alimentación
Aptitud para cereal gracias a los palpadores de cereal, los levantadores de mies y el sistema de corte para cereal
Chapa de fondo de acero inoxidable en la zona central de la mesa del mecanismo de corte
Posición automática de reposo y de transporte
Posición automática de trabajo

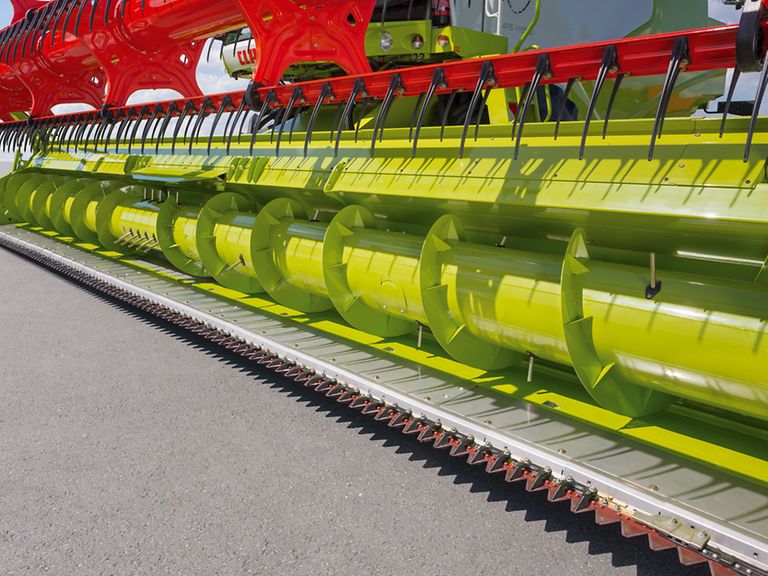

Imagen detallada barra de corte MAXFLEX 930 y sinfín de alimentación.

No acepte concesiones.

La automatización empieza en el cabezal.

Cuando el mecanismo de corte encaja de forma exacta con el cultivo y la cosechadora, usted cosecha de forma más sencilla, más rápida y más confortable.

Los cabezales CLAAS y las máquinas CLAAS están interadaptados con gran precisión. Los operarios tienen pleno acceso a los sistemas de asistencia y destacan, desde el primer minuto, con un gran rendimiento de campaña.

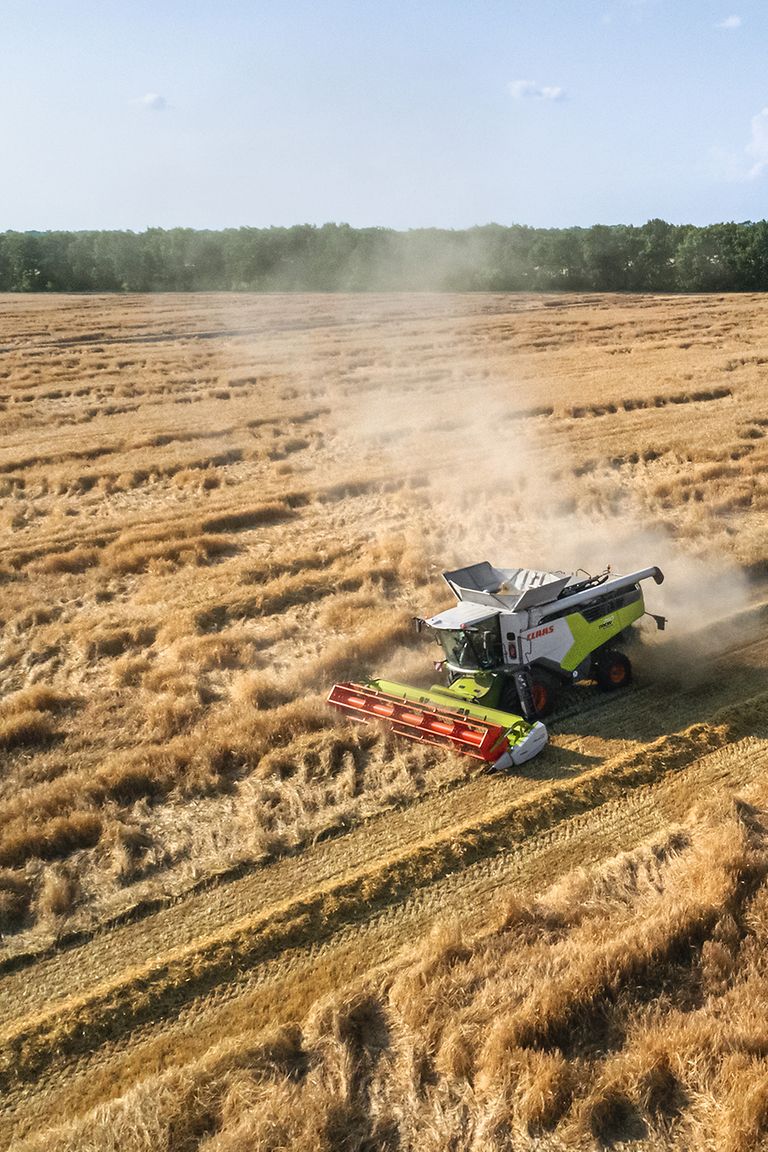

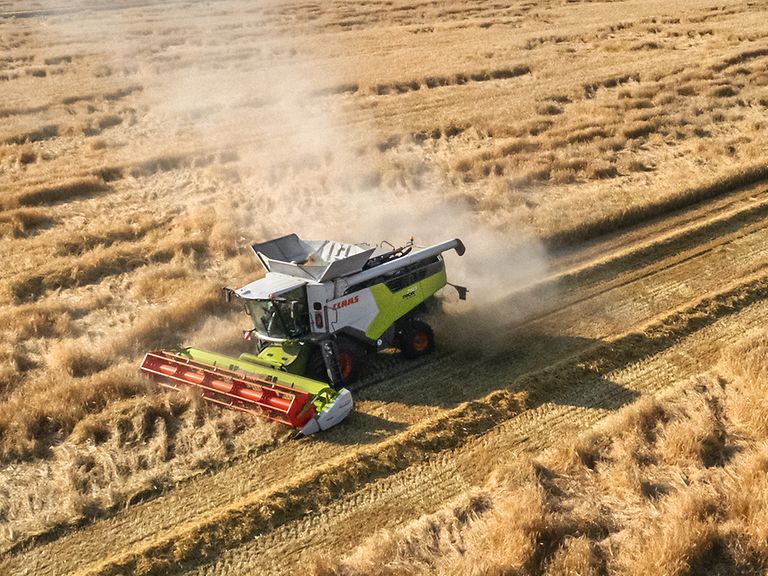

TRION con MAXFLEX en la cosecha de cebada.

Mantiene el flujo en marcha.

Reglaje automático de la fuerza de tiro del molinete.

Con el accionamiento hidráulico del molinete, la fuerza de tiro del molinete se adapta automáticamente a condiciones de cosecha difíciles – como, p. ej., existencias tumbadas. El guiado automático de la altura se orienta para ello en los valores predefinidos para la presión y la sensibilidad, manteniendo siempre el flujo.

El reconocimiento automático del cabezal ahorra tiempo.

Preparado para la cosecha.

Para que su cosechadora esté más rápidamente lista para trabajar, ajusta de forma automática los parámetros principales. Para ello, obtiene las informaciones siguientes del módulo del cabezal: tipo de mecanismo de corte, anchura de trabajo, cantidad de secciones, posición del molinete, posición de reposo, así como valores teóricos del AUTO CONTOUR para la altura de trabajo y el contador de hectáreas.
Usted se beneficia desde el principio.

La cosechadora está rápidamente preparada para la cosecha.
El manejo es mucho más fácil y sencillo.
Las posiciones del molinete y el canal de alimentación son tenidas en cuenta para descartar choques y daños.

¿Desea cosechar sin pérdidas?

Primer plano MAXFLEX 930 en la cosecha de trigo.

Para la cosecha de cultivos cercanos al suelo y cereal.

Construido para una amplia secuencia de frutos.

Los mecanismos de corte MAXFLEX se caracterizan por un flujo especialmente homogéneo en los diferentes cultivos. Tanto si se trata de legumbres muy cercanas al suelo o campos repletos de cereal, la colocación de la barra de corte, la mesa del mecanismo de corte y el sinfín de alimentación de 660 mm llevan el material de cosecha sin problemas a la cosechadora.

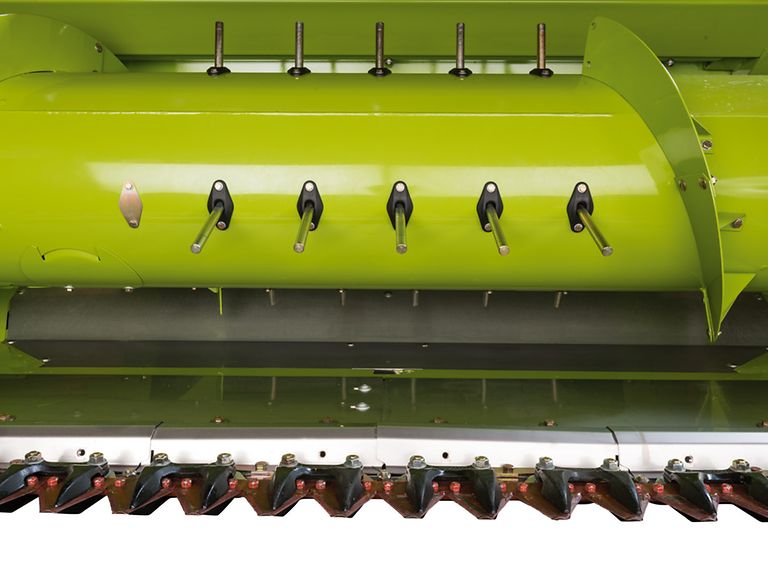

Imagen detallada sección central barra de corte y sinfín de alimentación

La barra de corte flexible puede ser equipada con dos diferentes sistemas de corte:

Dedos dobles cerrados para el uso con levantadores de mies
Dedos dobles abiertos para un corte limpio y sin problemas, también en condiciones difíciles (p.ej. plantas húmedas, malas hierbas)

La parte delantera, flexible, de la mesa del mecanismo de corte y la chapa de fondo en el centro son de acero inoxidable. Así también material corto y pesado es llevado homogéneamente al sinfín de alimentación.

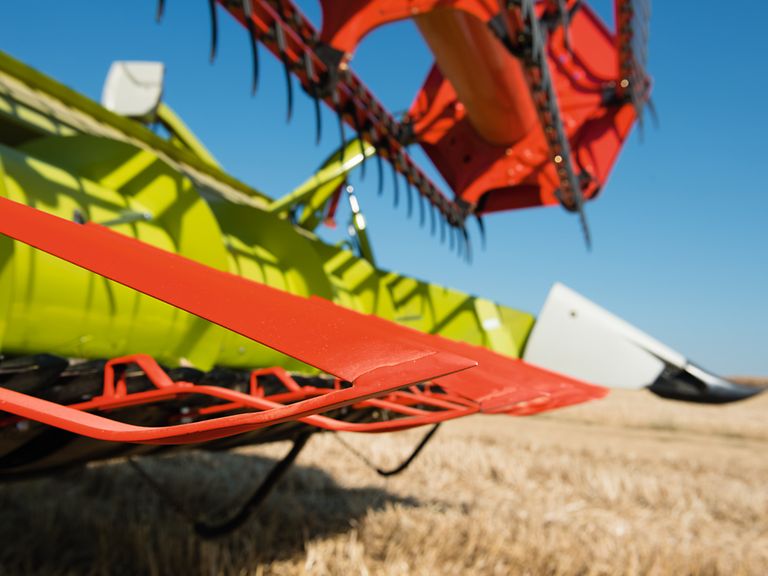

Imagen detallada MAXFLEX con levantadores de mies montados.

Fácil adaptación para la cosecha de cereal.

Pleno rendimiento de caudal en todos los cultivos.

Para la cosecha de cereal, se pueden meter levantadores de mies en los dedos dobles cortos.
Al colocar dos palpadores AUTO CONTOUR en cada caso, a la izquierda y a la derecha, directamente detrás de la barra de corte, el guiado por el suelo es ideal incluso en el caso de rastrojos de cereal.

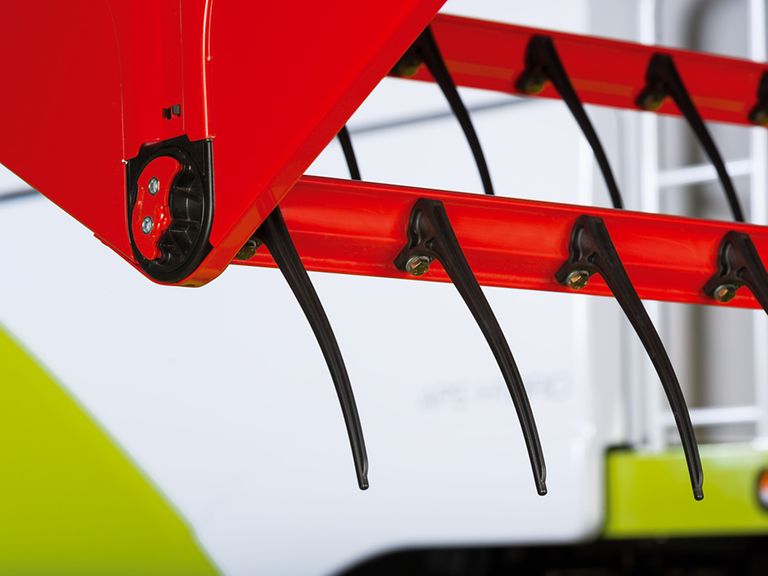

Imagen detallada MAXFLEX tubos del molinete con dedos del molinete.

Con el molinete correcto, ningún problema.

Actuar cuando es necesario.

Cuando los molinetes entran a fondo en las existencias, en el caso de condiciones difíciles, o tienen que levantar material del suelo, se encuentran frente a tareas complicadas. La estable construcción y los soportes de los tubos de púas resistentes al desgaste están, por lo tanto, preparados para estas cargas.

La forma de los portapúas del molinete y los tubos del molinete está preparada para un mínimo peligro de enrollamiento. Así se puede trabajar sin atascos y se minimizan los tiempos muertos.

Los dedos flexibles de plástico del molinete permiten también trabajar cerca del suelo.

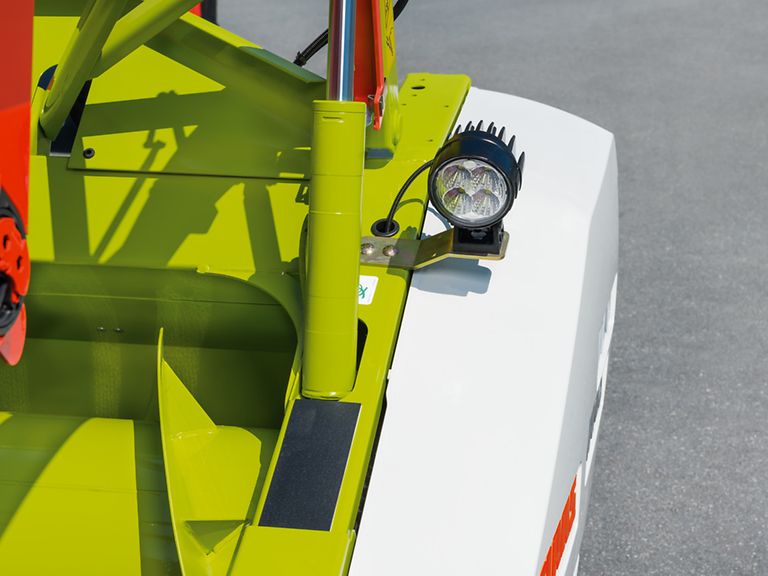

Imagen detallada iluminación de trabajo en el lado derecho.

Potentes focos.

Para largas jornadas laborales.

El paquete de luces logra una buena visibilidad panorámica en la oscuridad. En la pared lateral izquierda y derecha, un foco de trabajo ilumina en cada caso el borde de existencias. Los focos a la izquierda y la derecha de la pared trasera permiten controlar los rastrojos directamente detrás del mecanismo de corte.

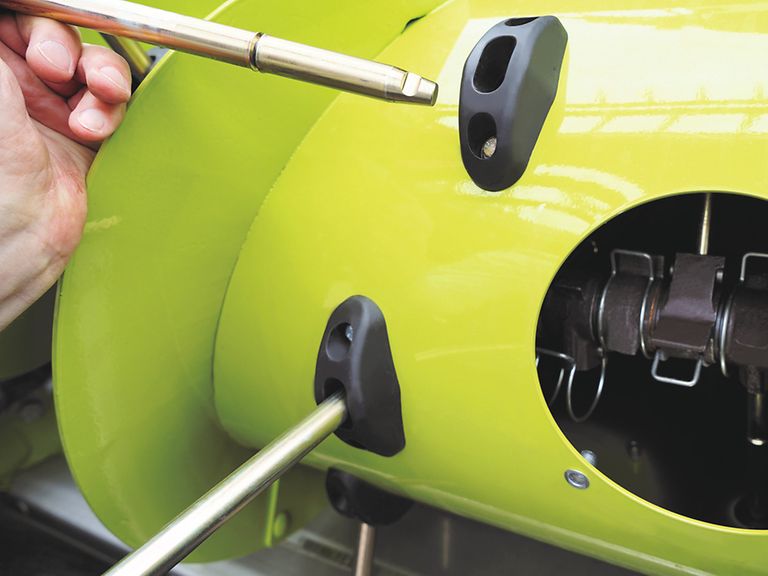

Imagen detallada de los dedos del sinfín de alimentación.

Dedos del sinfín de alimentación sustituibles sin herramientas.

En todos los mecanismos de corte MAXFLEX se pueden sustituir, como estándar, los dedos del sinfín de alimentación sin herramientas. Accede a los cierres rápidos a través de las grandes aberturas para el mantenimiento en el sinfín de alimentación. Así logra, en caso de avería, la puesta a punto en un tiempo mínimo.

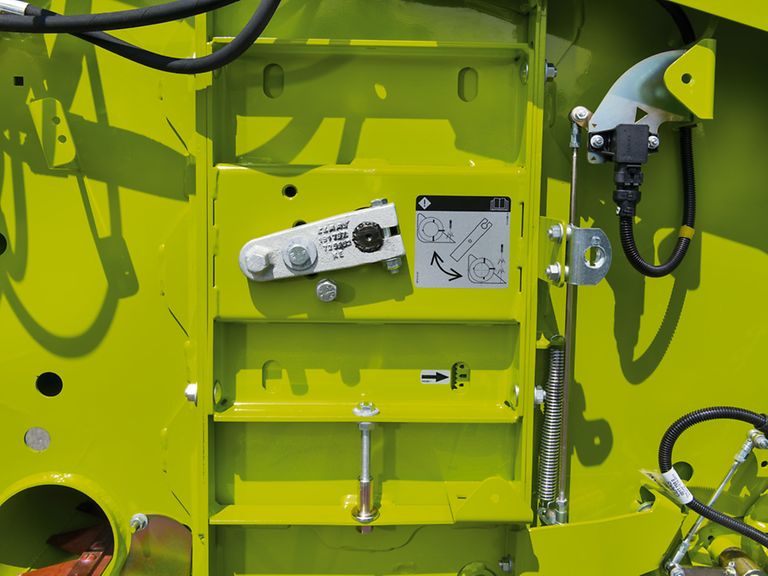

Imagen detallada mecanismo de reglaje del sinfín de alimentación.

Reglaje de la altura del sinfín de alimentación.

Ajustes exactos para los mejores resultados.

Un flujo sin problemas ya empieza en el mecanismo de corte. El correcto ajuste de la altura del sinfín de alimentación influye para ello en enorme medida.

En los laterales exteriores existe, por lo tanto, un ajuste sencillo con escala integrada.

Adicionalmente, los escurridores en la bandeja del mecanismo de corte se pueden ajustar cómodamente desde fuera.

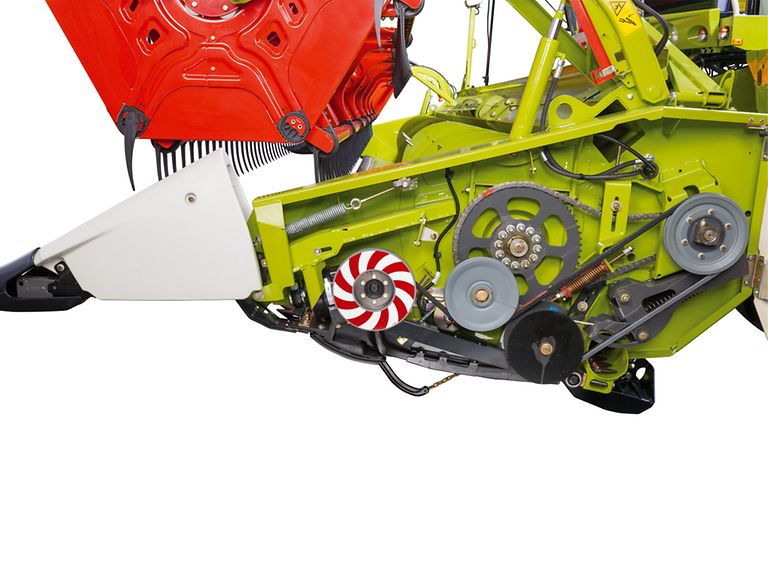

Imagen detallada MAXFLEX transmisión izquierda.

Los accionamientos.

Diseñado para rendimientos máximos.

El concepto de transmisión de los mecanismos de corte MAXFLEX está diseñado para rendimientos máximos y largas campañas.

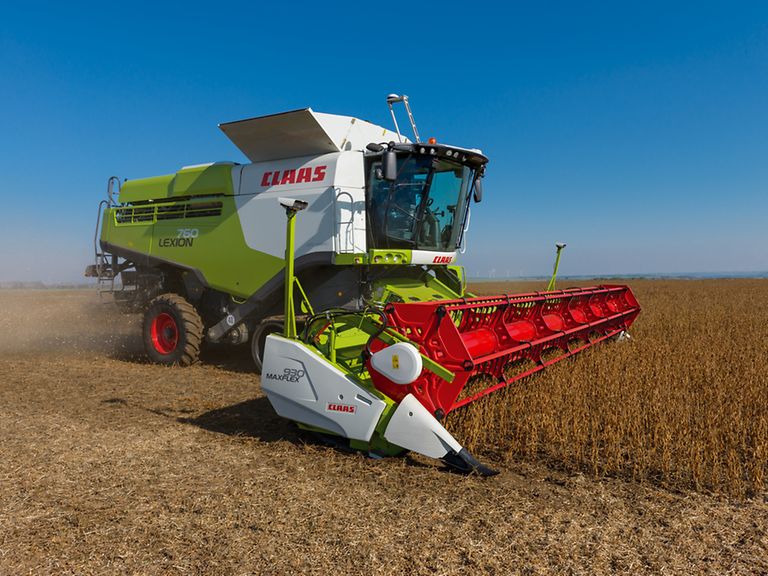

Imagen detallada MAXFLEX 930 en la cosecha de soja.

AUTO CONTOUR corta con precisión.

Guiado automático del cabezal.

Un flujo óptimo ya empieza delante del cabezal. Para que el mecanismo de corte siempre sea llevado de forma precisa por el suelo, los cabezales CLAAS cuentan con los automatismos del cabezal CONTOUR y AUTO CONTOUR.

Los mecanismos de corte con CONTOUR se adaptan automáticamente a las ondas del suelo longitudinalmente a la dirección de avance. AUTO CONTOUR va un paso más allá y le permite adicionalmente la compensación automática de irregularidades transversalmente al sentido de avance.

Descarga máxima del operario con un corte óptimo.

La mayor flexibilidad para cualquier contorno del suelo.

Los mecanismos de corte MAXFLEX se pueden conducir en 3 diferentes modos operativos.

La elección del modo operativo tiene lugar en CEBIS.

1 Modo de cereal.

La mesa del mecanismo de corte y la barra de corte están ajustadas fijas. El reglaje de la altura de corte tiene lugar por los palpadores de cereal.

2 Modo manual Flex.

Cuando está activado el modo manual Flex, la barra de corte sigue los contornos del suelo. Sensores en los patines deslizantes aportan las señales para el reglaje AUTO CONTOUR. La barra de corte flexible es capaz de esquivar obstáculos con 90 mm hacia arriba, siguiendo también el contorno del suelo en 90 mm hacia abajo. Con un recorrido flexible total de 180 mm, MAXFLEX se adapta así prácticamente a todas las condiciones de suelo.

3 Modo AUTO FLEX.

AUTO FLEX es un sistema de autoaprendizaje que optimiza la altura del cabezal dependiendo del contorno del suelo y que ofrece con ello ventajas importantes:

Siempre está disponible el mayor recorrido flexible hacia abajo
La barra de corte se encuentra muy cercana al molinete
Se realiza la altura de corte más baja.
Cuando AUTO FLEX está activada, la barra de corte sigue los contornos del suelo. Sensores en los patines emiten las señales para el reglaje AUTO CONTOUR.

Evitar pérdidas.

Seguir sencillamente el suelo.

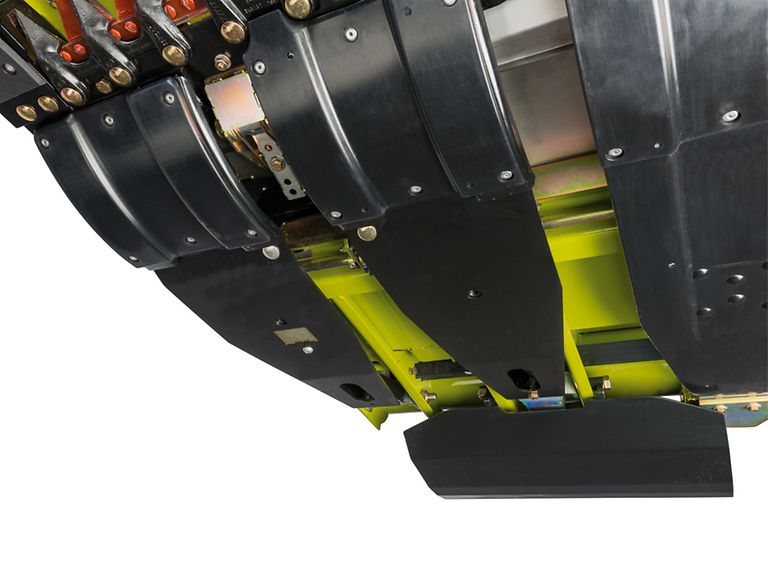

Patines con sistema integrado AUTO CONTOUR, para una perfecta adaptación al suelo por toda la anchura de trabajo, permiten la cosecha de cultivos cercanos al suelo.
