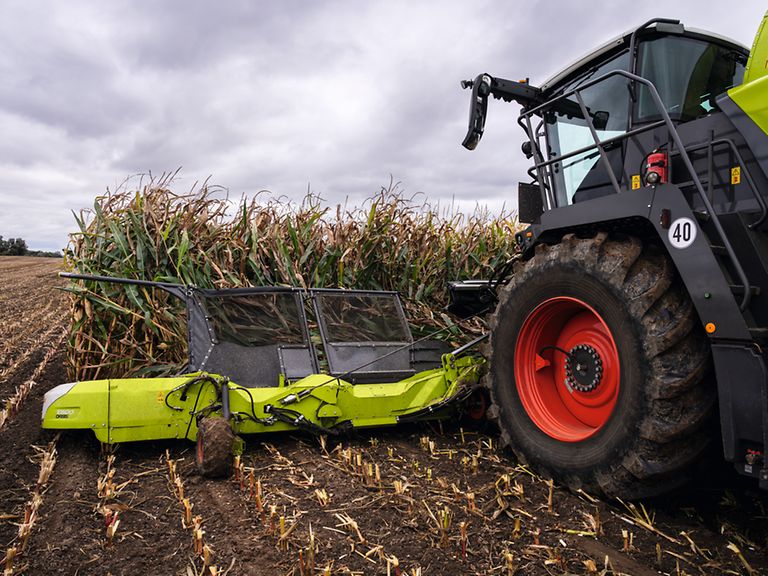

Maisgebiss ORBIS.
Ihr stärkster Erntehelfer für die JAGUAR 1000er Baureihe.

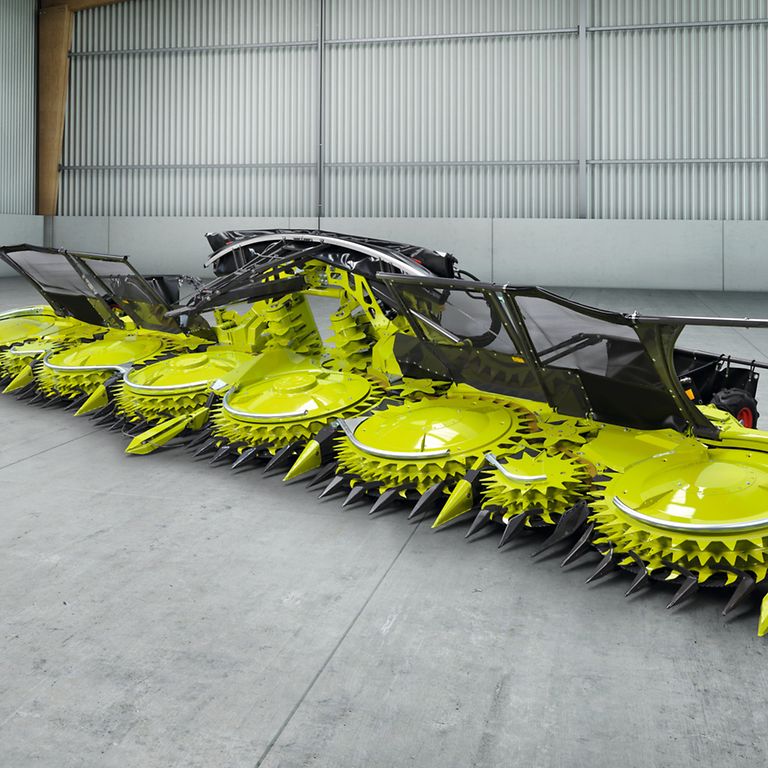

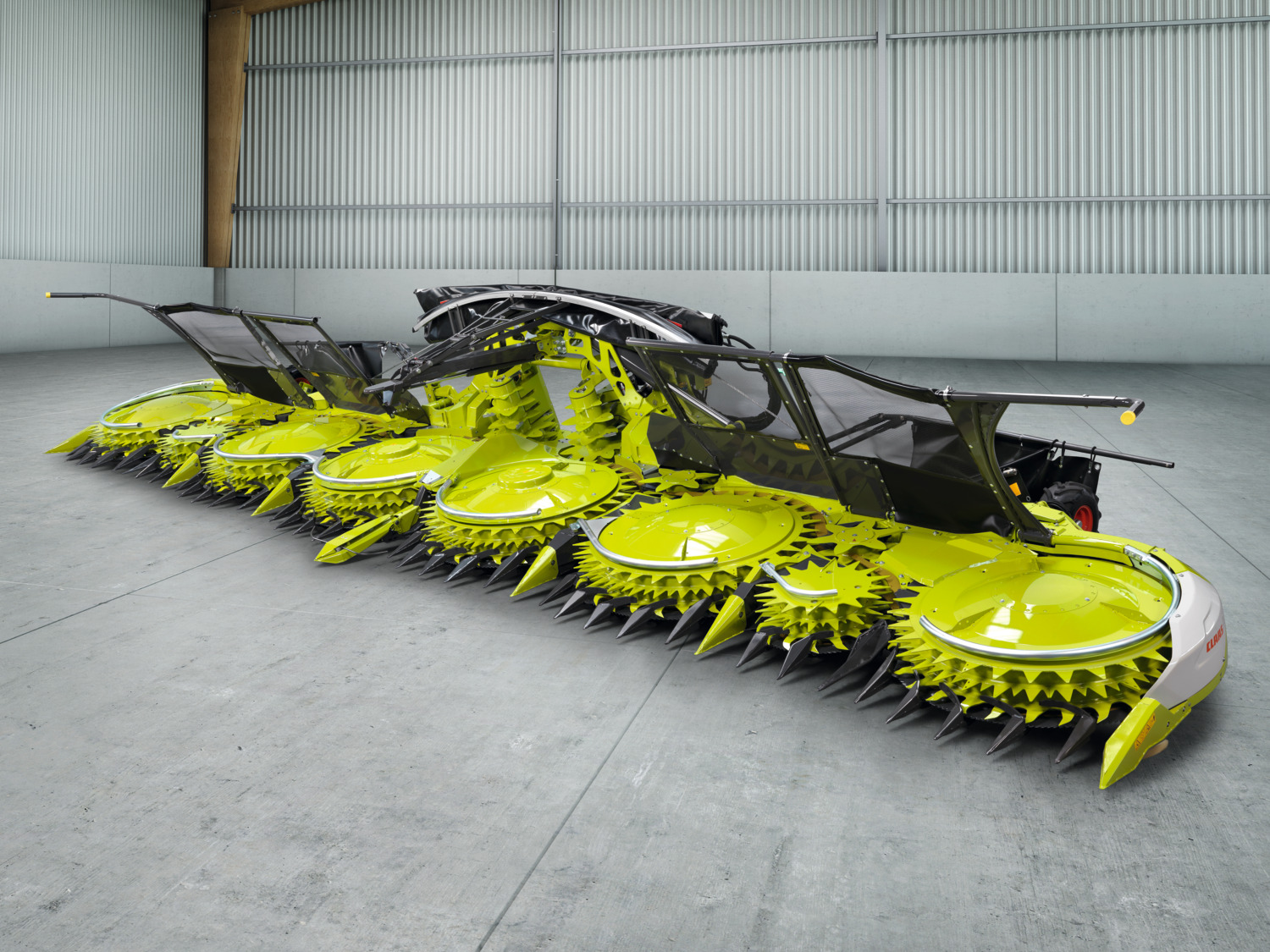

Die ORBIS Familie hat Zuwachs bekommen. Die neuen Vorsatzgeräte ORBIS 10500 und 9000 wurden speziell für die neue CLAAS JAGUAR 1000er Baureihe entwickelt und passen auch nur an die neuen Modelle. Trotz der großen Arbeitsbreite von bis zu 10,50 m beim neuen ORBIS 10500 passt sich das ORBIS optimal den Flächenkonturen an. Dank der sehr flachen Bauweise sind Stoppelhöhen von minimal 80 mm erreichbar.

Durch den Aufbau der dreistufigen Transportscheiben ist ein sicherer Pflanzentransport gegeben. Das ORBIS kann sowohl zum Ernten von Mais als auch von Ganzpflanzensilage genutzt werden.

Hohe Effizienz durch mehr Arbeitsbreite – dadurch weniger Wendevorgänge und Feldüberfahrten
Zwei unabhängige, variable Antriebsstränge
Sehr leichtläufiger Antrieb mit geringen Anlaufmomenten und niedrigem Kraftbedarf
Ausgelegt für hohe Durchsatzleistung
Universell einsetzbar
Hohe Arbeitsqualität und sehr niedriger Wartungsaufwand
Breiter Übergabebereich für gleichmäßige Erntegutverteilung und hohe Durchsatzleistung

Automatischer Transportschutz.

Die neue ORBIS Baureihe ermöglicht eine konkurrenzlos schnelle Klappung.

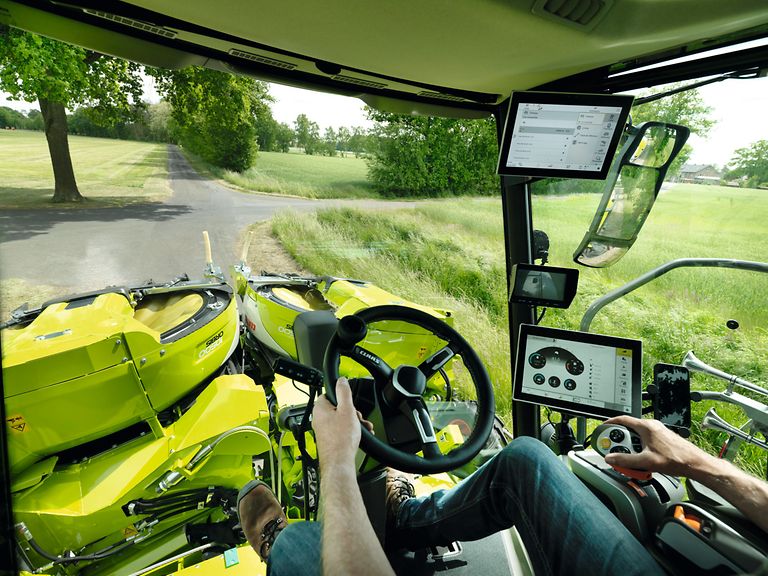

Die kompakte Bauweise dieses Maisgebisses erlaubt eine gute Sicht nach vorn und zu den Seiten.

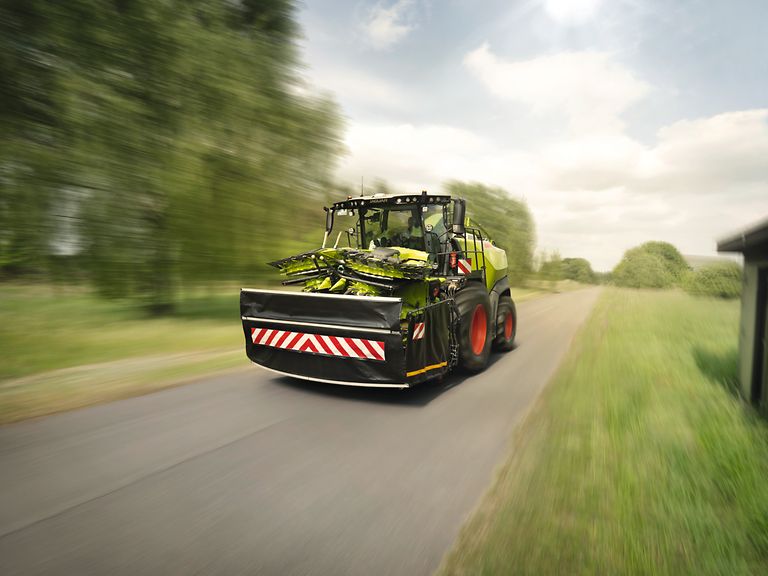

Beim Ein- und Ausklappen des ORBIS wird der voll integrierte Transportschutz mit Beleuchtung automatisch in die Feld- oder Straßenposition geklappt. Ein Absteigen des Fahrers entfällt.

Bei Straßenfahrten sind Sie mit dem integrierten Transportfahrwerk immer gesetzeskonform unterwegs.

Das ORBIS 10500 lässt sich von 10,50 m Arbeitsbreite auf 3,30 m Transportbreite zusammenklappen. Das ORBIS 9000 klappt in 3 m Straßentransport ein. Mit nur einem Knopfdruck wird die Schutzvorrichtung automatisch in Transport- oder Arbeitsstellung gebracht. Dies erhöht die Sicherheit, reduziert Stillstandzeiten und steigert die Produktivität.

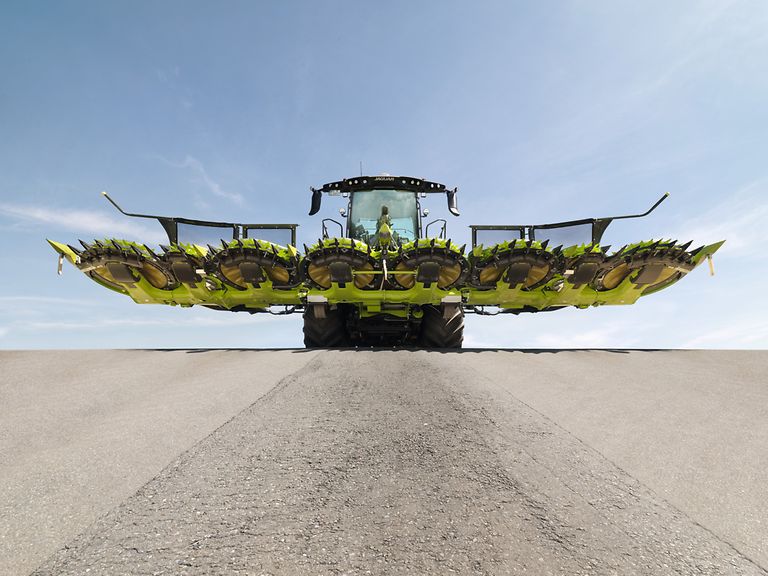

Bis zu 10,50 m Arbeitsbreite.

Mit dem ORBIS reihenunabhängig ernten.

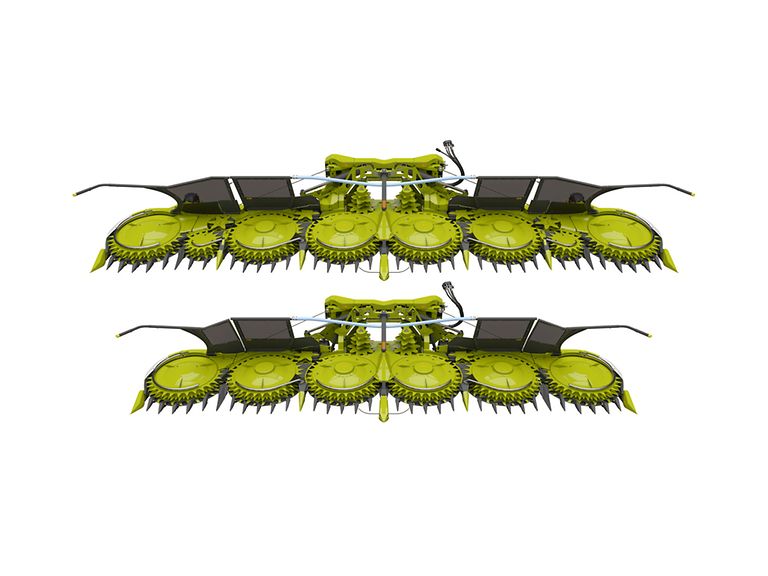

Das reihenunabhängige Maisgebiss ORBIS mit Arbeitsbreiten von 9,00 bis 10,50 m beim neuen JAGUAR 1000 verbindet das Feedback unserer Kunden weltweit mit den Einsatzerfahrungen, die wir bisher gemacht haben. Von den Vorteilen und der hohen Funktionssicherheit dieses Konzepts profitieren Sie in jeder Einsatzminute.

Höchste Zuverlässigkeit unter allen Erntebedingungen.

CEMOS AUTO HEADER: Zwei unabhängige Antriebe – für variable Drehzahlen der Transportscheiben und Einspeisetrommeln
Optimale Bodenanpassung dank AUTO CONTOUR und aktiven Stabilisierungsrädern
Sehr niedrige Stoppelhöhe über die gesamte Arbeitsbreite
Einschalten und reversieren unter Volllast

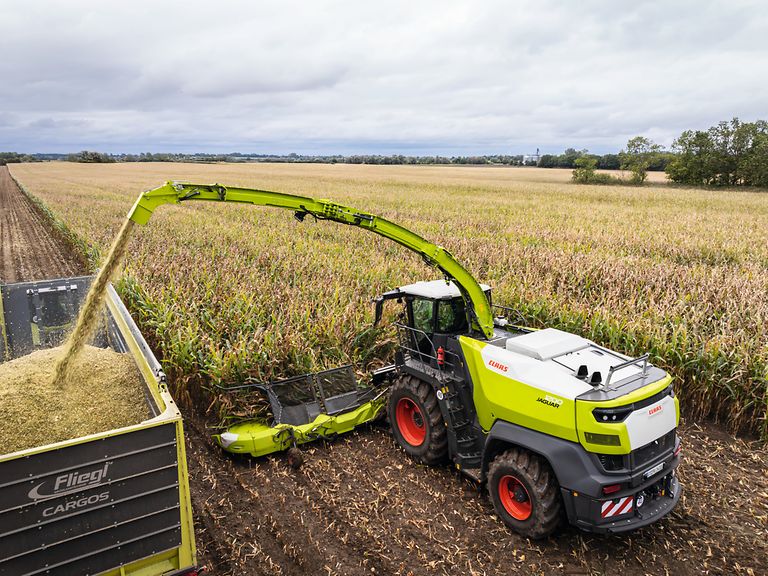

Geradlinige und breite Erntegutübergabe vom ORBIS zum JAGUAR für beste Häckselqualität
ORBIS 10500 und 9000 mit 20% breiterem Gutflusskanal

Flexibler Antrieb mit zwei unabhängigen, variablen Antriebssträngen.

Ein besonderes Highlight ist der neu eingeführte zweite unabhängige Antrieb für das ORBIS 10500 und 9000. Dieser ermöglicht die variable Drehzahl für die Transportscheiben und separat für die Einspeisetrommeln im Übergabebereich. Daraus ergibt sich eine sehr gleichmäßige Erntegutübergabe zu den Vorpresswalzen in allen Schnittlängen. Die vollhydraulische Vorpressung sorgt für eine optimale Verdichtung des Ernteguts vor der neuen, 910 mm breiten V-FLEX Messertrommel.

Das effiziente Antriebskonzept bietet Ihnen enorm viel Leistung für erstaunlich wenig Kraftstoff. Denn das ORBIS kommt mit wenigen Getriebeeinheiten aus und besticht durch seine niedrigen Anlaufmomente. Diese ermöglichen es Ihnen zudem, auch unter Volllast einzuschalten und zu reversieren. Getriebe und Antriebselemente sind für hohen Durchsatz ausgelegt. Mit perfekter Drehzahlabstimmung zur eingestellten Schnittlänge wird das Erntegut dem Feldhäcksler JAGUAR optimal zugeführt.

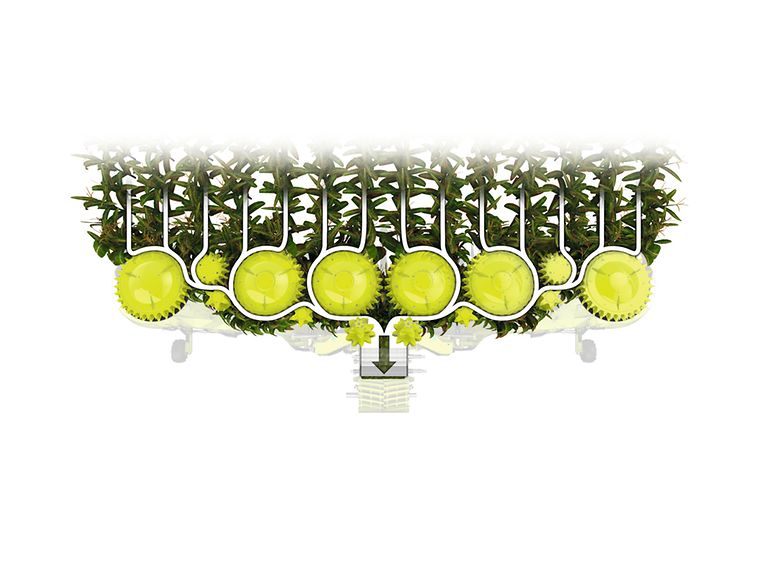

Einzigartiger Gutfluss.

Die Kombination aus kleinen und großen Einzugsscheiben erlaubt einen variablen Einsatzbereich, die Bauweise passt sich optimal an Arbeitsbreiten mit extrem hoher Durchsatzleistung an. Das Maisgebiss ORBIS transportiert alle Pflanzen schonend und zugleich sicher, um sie dem Einzug des JAGUAR optimal zuzuführen. Beim Reversieren verweilen die bereits abgeschnittenen Pflanzen auf den großen Scheiben und werden anschließend mit eingezogen.

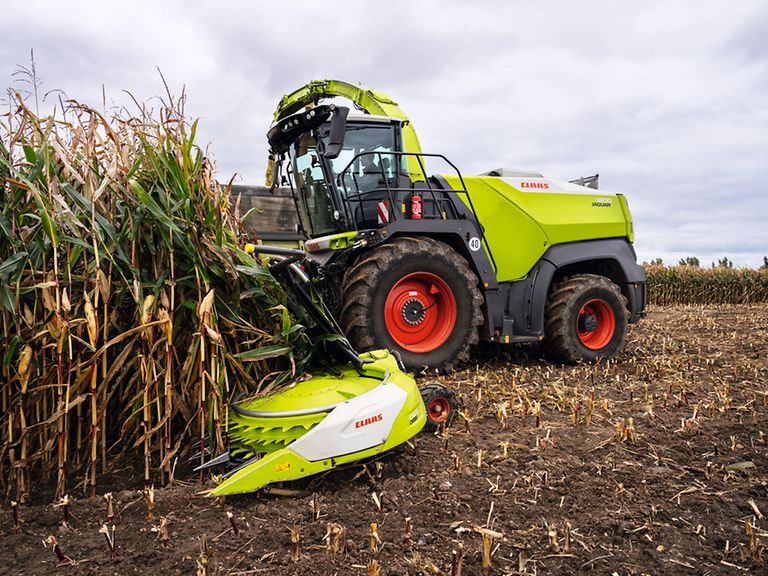

Bereits mit dem sauberen Schnitt der Maispflanzen sorgt das ORBIS für hohe Arbeitsqualität. Auch bei schwierigen Bedingungen, wie zum Beispiel bei Lagermaisbeständen, werden die Pflanzen durch die neue, offen gestaltete Seitenverkleidung sauber aufgenommen.

Vielseitiger Einsatz.

Maiserträge weit über 70 t/ha, Biogas, SHREDLAGE^®, kleinwüchsiger Mais oder andere Kulturen wie Ganzpflanzensilage oder Sorghum – ORBIS wird mit allen Aufgaben fertig. Der dreistufige Aufbau seiner Transportscheiben sorgt für einen gleichmäßigen Gutfluss.

Gleichlauf der Messer- und Einzugsscheiben ermöglicht einen schonenden Pflanzentransport
Stabile Rohrbügel verhindern zuverlässig Kolbenverluste
Die Messergeometrie sorgt für einen perfekten Schnitt
Gradliniger Schnitt der Pflanzen für einheitliche Stoppelhöhe
Einweiserfinger individuell an unterschiedliche Erntebedingungen anpassbar
Schonender und durchsatzstarker Pflanzentransport
Sehr gleichmäßige Pflanzenübergabe für konstant gute Häckselqualität

Beste Bodenanpassung.

Die Geländeform spielt bei der Maisernte mit ORBIS keine Rolle. Das ORBIS 10500 und 9000 der CLAAS JAGUAR 1000er Baureihe bietet exzellente Bodenführung durch das AUTO CONTOUR System. Drei Sensoren erfassen Bodenunebenheiten und passen die vorgewählte Arbeitshöhe an. Die neuen, aktiv gesteuerten Stabilisierungsräder vom neuen ORBIS 10500 sorgen für schnelle, sanfte Anpassungen, sodass die ideale Arbeitshöhe, unabhängig von Gelände und Fahrgeschwindigkeit, stets eingehalten wird. Bei vollem Bodenkontakt der Kufen wird die AUTO CONTOUR Regelung automatisch auf Schwimmstellung umgestellt. Somit ist ein sehr guter Querausgleich bei Auflagedruckregelung gegeben.

Niedrige Stoppelhöhe.

Mit der speziellen Unterbodenkonstruktion und der parallel zum Boden angepassten Neigung ist ein sehr kurzer und gleichmäßiger Stoppel über die gesamte Arbeitsbreite gegeben. Ideales Stoppelbild: kurz, gleichmäßig, sauber und zerfasert für eine schnelle Verrottung.

Dank der sehr flachen Bauweise sind minimale Stoppelhöhen von 80 mm möglich. Zudem ist mit der Einstellung des Neigungswinkel eine optimale Anpassung an schwierige Erntebedingungen möglich.

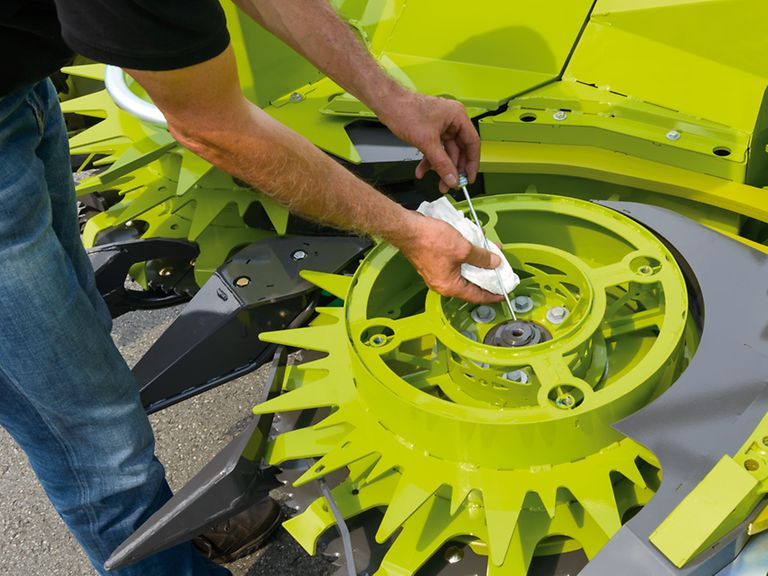

Einfache Wartung.

Bei der Ernte zählt Leistung. Aufwendige Wartungsarbeiten sind nicht nur lästig, sie kosten auch Zeit, schmälern die Produktivität und gefährden die Wirtschaftlichkeit. Deshalb haben die CLAAS Ingenieure alles darangesetzt, den Wartungsaufwand so gering wie möglich zu halten. Die wichtigen Baugruppen sind schnell und bequem erreichbar.
