QUADRANT 5300 EVOLUTION
Rechnen Sie mit mehr Durchsatz.

Die neue QUADRANT EVOLUTION ist auf sehr hohe Durchsatzleistungen pro Stunde ausgelegt. Der Gutfluss wurde homogenisiert und beschleunigt, sodass Sie auf dem Feld schneller und gleichmäßiger arbeiten können. Das beginnt bei der Pickup, die selbst große und ungleiche Schwaden mühelos schluckt. Und es endet bei perfekt gepressten Ballen, die an den Rändern besonders stark verdichtet sind, um sie transport- und lagerstabil zu machen.

Besondere Stärken:

Guter Durchsatz und hervorragende Ballendichte durch 46 Kolbenhübe/min
Optimales Ballengewicht je nach Futtermenge dank hydraulisch gesteuerter Vorkammer
Hervorragende Schnittqualität durch FINE CUT mit 51 Messern
Exzentrische Nadelsteuerung
3,85 m langer Presskanal

QUADRANT Highlights & Neuigkeiten

Dürfen wir vorstellen: der perfekte Knoten.

Bewährte Bindung.

Seit über drei Jahrzehnten ist CLAAS führend im Bereich der Quaderballenpressen. Der CLAAS Schlaufenknoter hat eine um 20% höhere Knotenfestigkeit als jeder Doppelknoter und kommt wie immer ohne Garnreste aus.

Sparsam und sicher.

Der CLAAS Schlaufenknoter hat eine um 20% höhere Knotenfestigkeit
Durch die Vermeidung von Garnresten sparen Sie bis zu 0,5 m Garn pro Ballen
Die abklappbare Garnführung macht das erste Einfädeln noch komfortabler
Die Garnbremse ist rasch einstellbar und lässt sich werkzeuglos auf das Bindegarn abstimmen
Ein eingebauter Wassertank dient zum bequemen Händewaschen
Dichtungen aus dem PKW-Bereich halten den Garnkasten staubfrei

Langlebig und hoch belastbar.

Beruhigende Zuverlässigkeit.

Hauptrohr, Zinkenträger und die beiden Kurvenbahnen sind auf sehr hohe Laufleistungen ausgelegt. Rotor- und Rafferkupplung kommunizieren miteinander. Die Maschine ist stets zu 100% synchronisiert.

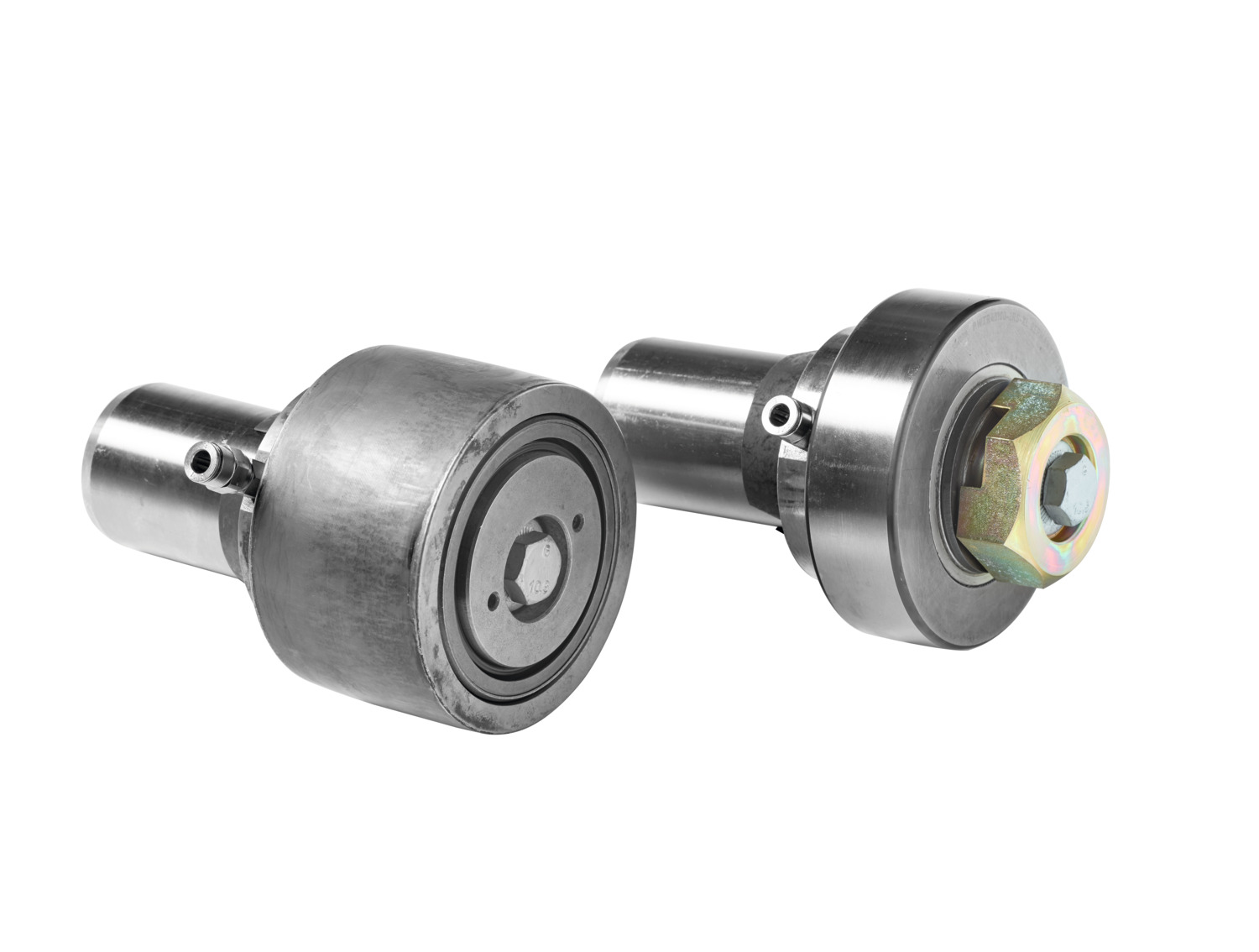

Die HD-Kolbenlaufrollen laufen auf automatisch geschmierten Kugellagern, die eine wesentlich längere Lebensdauer haben und nicht ausgetauscht werden müssen
Der HD-Presskolben mit hochwertigen S700-Verschleißsegmenten ist besonders belastbar
Für harte Spezialeinsätze in Maisstroh oder Zuckerrohr stehen insgesamt fünf verschiedene HD-Kits zur Verfügung

Bequem und produktiv.

Entspannter Komfort.

Die QUADRANT unterstützt Sie bei jedem Einsatz mit hohem Komfort. Entspannt produzieren Sie perfekt gepresste Ballen, die an den Rändern besonders stark verdichtet sind, um sie transport- und lagerstabil zu machen.

Ballenrampe und Ballenausstoßer bedienen Sie bequem vom Fahrersitz aus (optional)
Eine PROFICAM ist auf dem Presskanal montiert und hat die gepressten Ballen stets im Blick
Das Kamerabild lässt sich wahlweise auf einem separaten Monitor darstellen oder auf dem neuen CEMIS 700

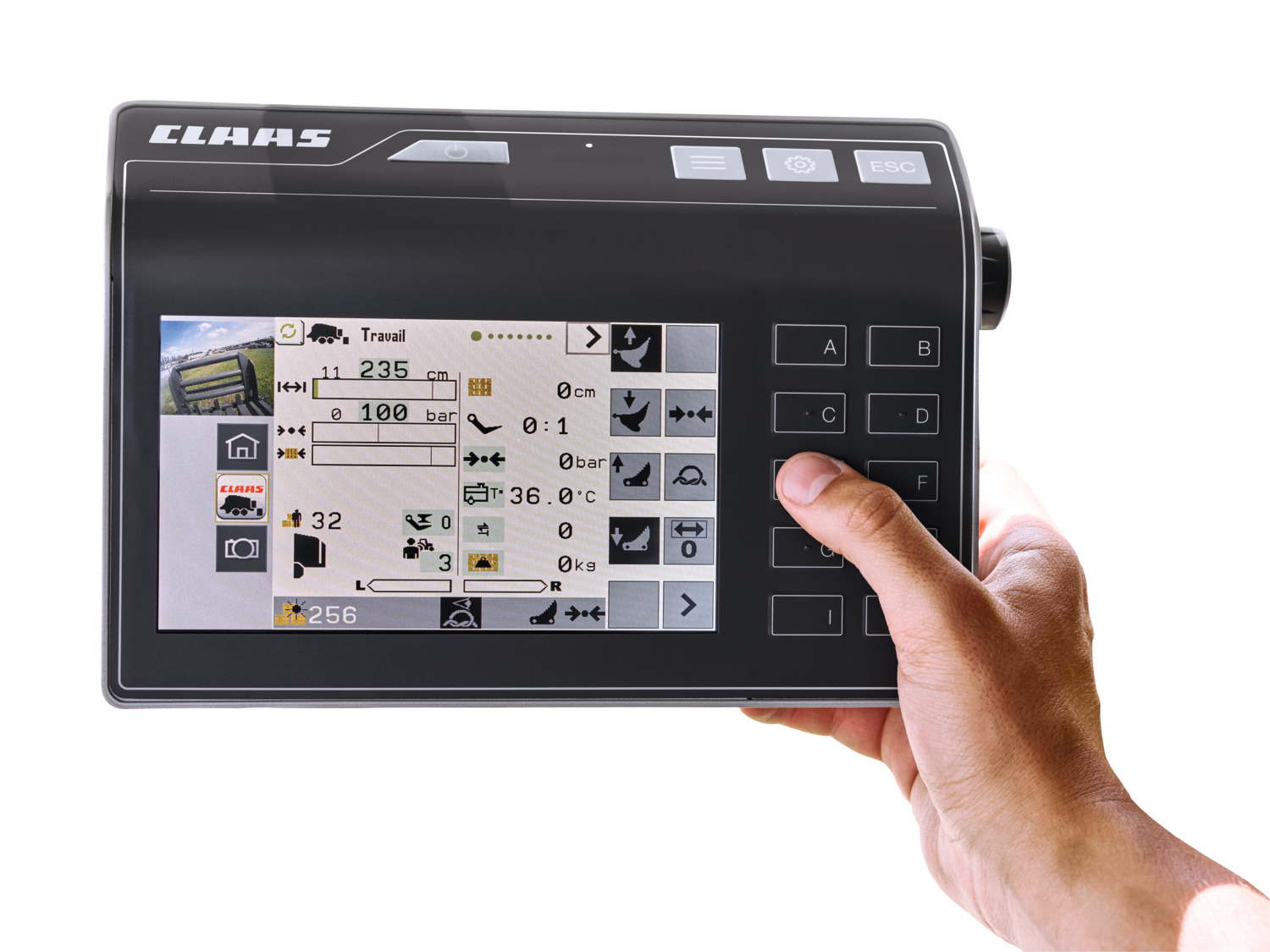

Das 7" große CEMIS 700 bedienen Sie intuitiv über Touch, Tasten oder Dreh-Drück-Schalter
TONI (TELEMATICS ON IMPLEMENT) überträgt die wichtigsten Daten der Presse automatisch in die Cloud

Durchsatzstark und gründlich.

Starke Leistung.

Das POWER FEEDING SYSTEM (PFS) arbeitet mit 10% mehr Drehzahl. Die Geschwindigkeiten von Pickup, PFS und Rotor sind aufeinander abgestimmt. Ihr Vorteil: gleichmäßig verdichtete, knallharte, kantige Ballen unter allen Schwadbedingungen.

Dank beidseitiger Kurvenbahnsteuerung läuft die Pickup besonders ruhig. Die separate Absicherung von Pickup und PFS erhöht die Einsatzleistung
Die optimierte obere Pressklappe sorgt für knallharte Ballen bis in den Randbereich
Durchgehende seitliche Pressklappen verdichten die Ballen gleichmäßiger
Die geschlossene Presskammerform garantiert besonders kantige Ballen, auch in den Ecken

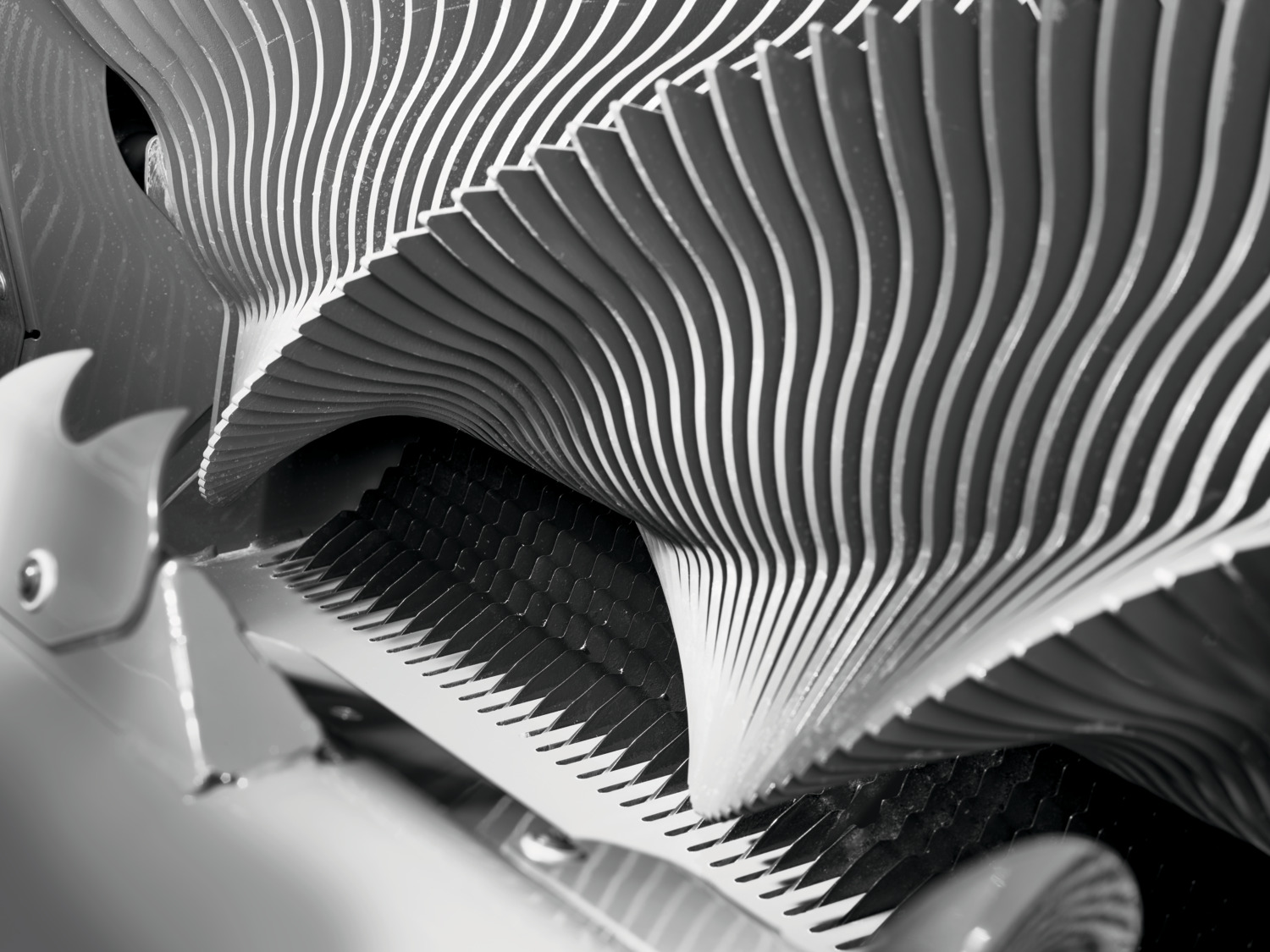

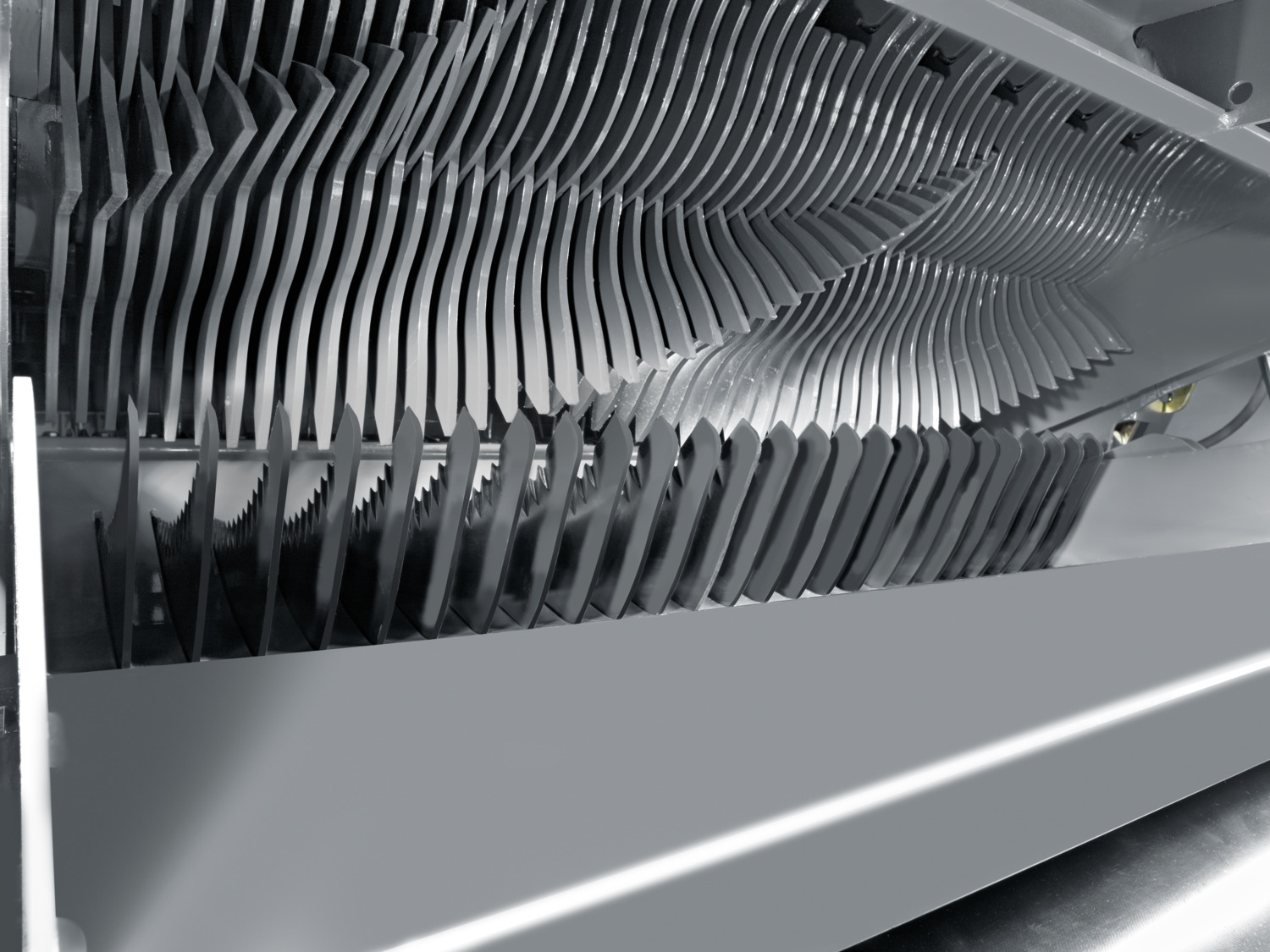

Die FINE CUT Technologie liefert mit 51 Messern beste Schnittqualität

Kurzstroh vom Feinsten.

FINE CUT – kaum ein Halm länger als 22 mm.

Hohe Futterqualität mit FINE CUT
Für artgerechte Tierhaltung: Feinschnitt hat ideale Einstreuqualität
Neue Messergruppenschaltung sorgt für weniger Wartungsaufwand und spart Zeit.

Die Vorteile:

Deutlich bessere Futteraufnahme
Verminderte Restmengen
Anregung der Pansentätigkeit
Erhöhung der Gesamtfutteraufnahme
Minimierung der Zeiten für Wiedervorlage der Futterreste und Reinigung des Fressplatzes

Feinschnitt – ideale Einstreuqualität.

Saubere Verarbeitung für artgerechte Tierhaltung
Leicht aufzulösen, weniger Kraftbedarf beim Verteilen, nicht aufgesplissen
Spürbar weniger Tierverluste in der Geflügelhaltung, da Hähnchen das Stroh nicht fressen
Idealer Strukturgeber in Viehfutterrationen
Weniger Zeitaufwand bei der Vermischung im Futtermischwagen

Mehr Schnitte pro Minute.

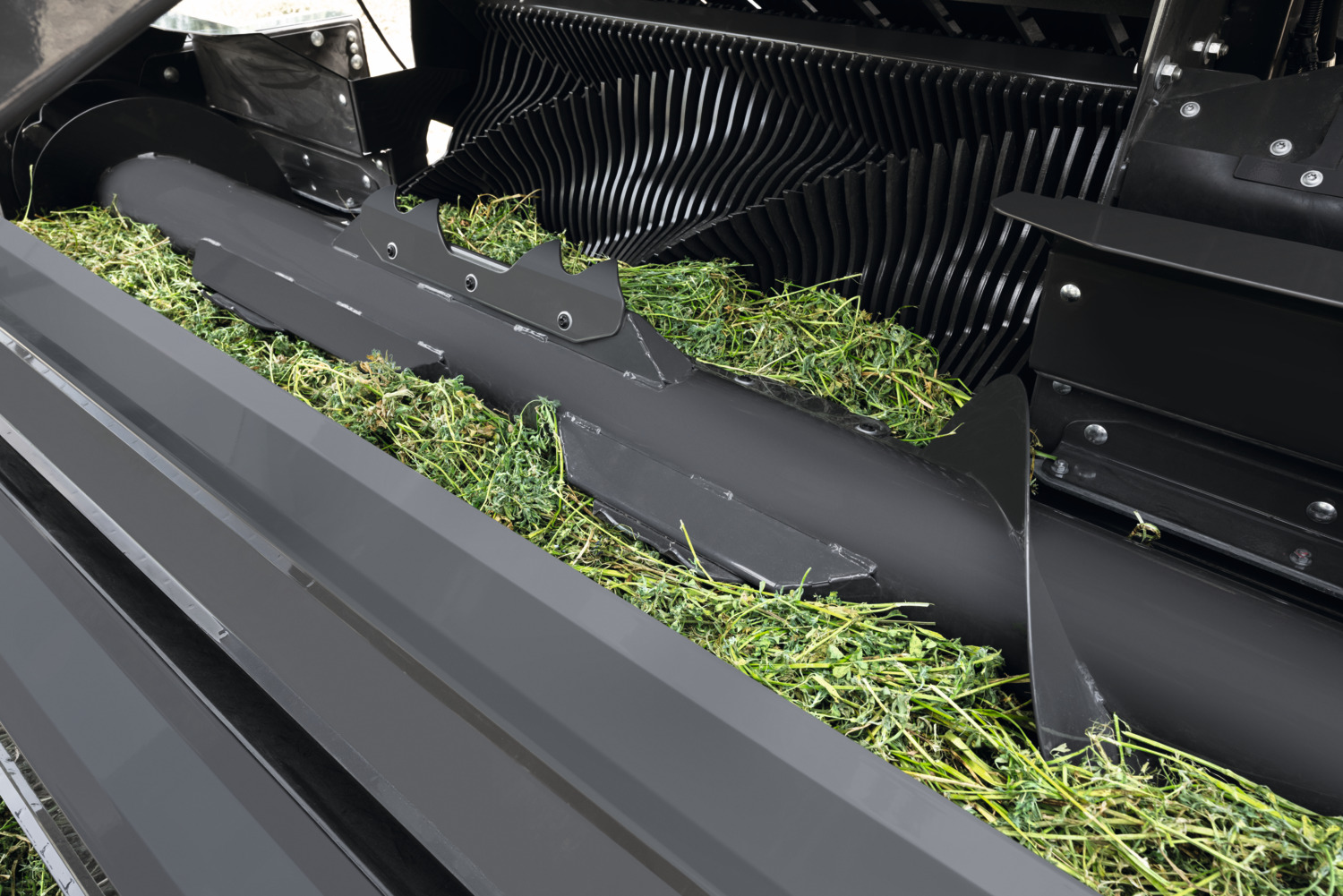

Höchste Silagequalität mit ROTO CUT.

Top-Silagequalität mit optimaler Milchsäuregärung dank ROTO CUT
Höhere Verdichtung und leichteres Auflösen der Silage
Einstellbare Messergruppenschaltung mit passender Messeranzahl für jeden Einsatz
Weniger Verstopfungen durch hydraulischen Schneidboden

Vorteile von ROTO CUT:

Weniger Zeitaufwand bei der Vermischung im Futtermischwagen
Bessere Futterqualität
Weniger Futterreste

Sicher: der hydraulische Schneidboden.

Dank des automatisch absenkbaren Bodens lassen sich Verstopfungen bequem von der Kabine aus beseitigen. Das gibt es nur bei den Quaderballenpressen von CLAAS. Der Schneidboden senkt sich bei einer Überlast hydraulisch ab und ermöglicht dem Rotor ein selbstständiges Wiederanlaufen. Der absenkbare Boden gestattet den leichten Zugang zu den Messern.

Sauber geknotet mit TURBO FAN.

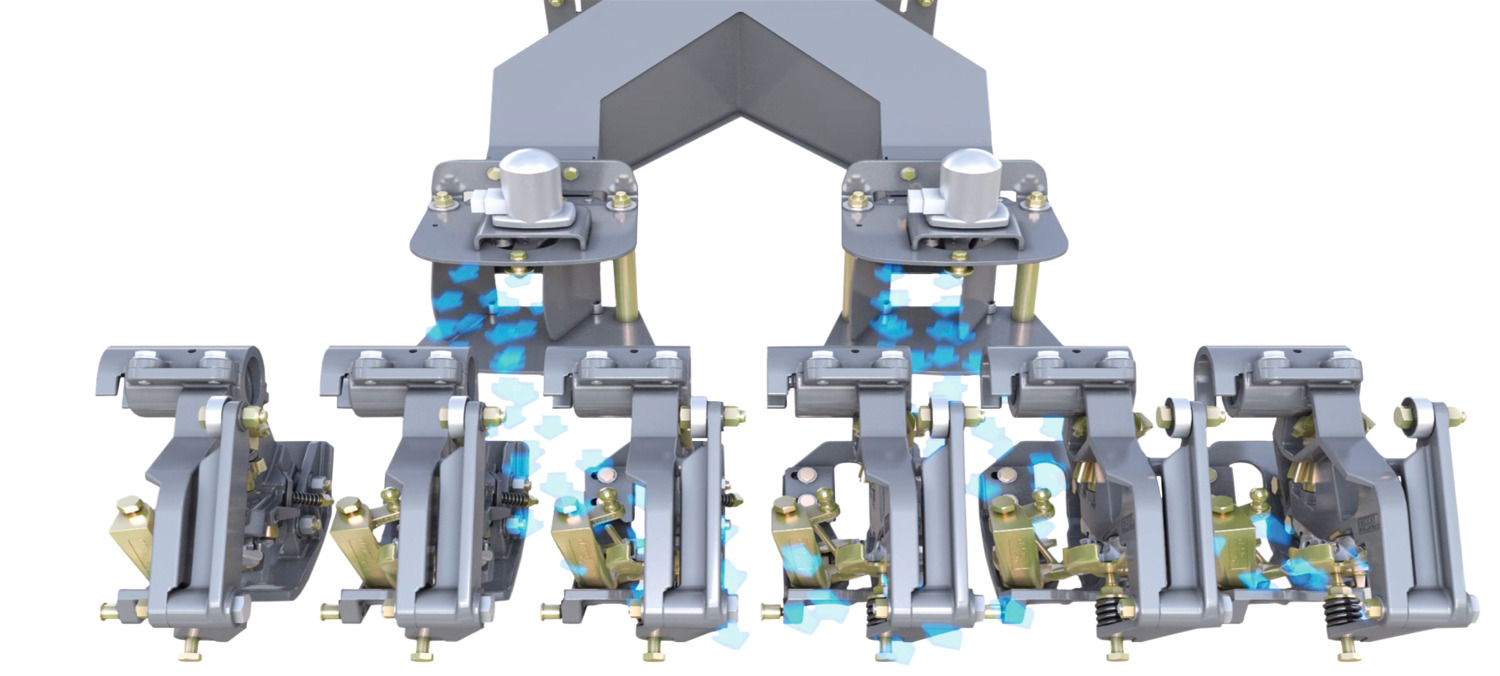

Das TURBO FAN System reinigt permanent die CLAAS Knoter der QUADRANT 5300, 5200 und 4200. Sein starker Luftstrom von 140 km/h und seine aktive Luftverteilung ermöglichen dies. Auf diese Weise arbeiten die QUADRANT Pressen auch unter harten Bedingungen oder bei langen Einsätzen zuverlässig.

Technische Daten

Modèle	Presskanal (Breite x Höhe)	Einzugssystem	Messerschublade	Reifengröße	FINE CUT	Autom. Pressdruckregelung	Ballenwiegeeinrichtung
5300 EVOLUTION FC Tandem	1.20 x 0.90 m	FINE CUT	Ja	620/50-22.5	Ja	Verfügbar	Verfügbar
5300 EVOLUTION FC Tandem	1.20 x 0.90 m	FINE CUT	Ja		Ja	Verfügbar	Verfügbar
5300 EVOLUTION RC Tandem	1.20 x 0.90 m	ROTO CUT	Ja			Verfügbar	Verfügbar
5300 EVOLUTION RF Tandem	1.20 x 0.90 m	ROTO FEED	Nein			Verfügbar	Verfügbar
