Starkes Schneidwerk für alle Früchte.
Bandschneidwerke für mehr Leistung.

Bei den CONVIO Schneidwerken stehen Ihnen Assistenzsysteme zur Verfügung, die Sie aus der Kabine heraus bedienen können. ACTIVE FLOAT, AUTOMATIC BELT SPEED und AUTO FLEX unterstützt Sie dabei, die optimale Einstellung des Schneidwerks unter den jeweils vorherrschenden Bedingungen schnell und einfach zu erreichen.

Highlights.

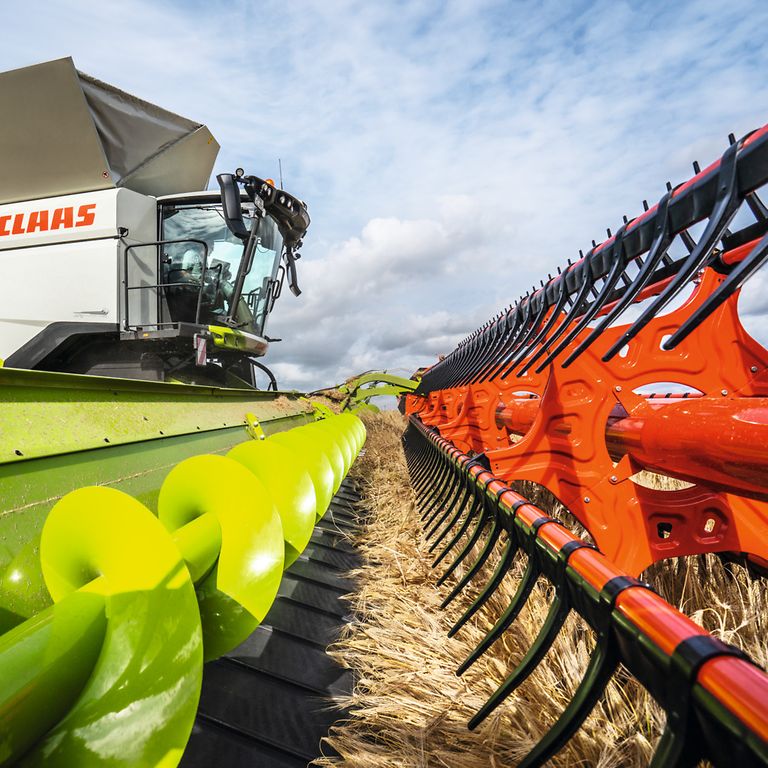

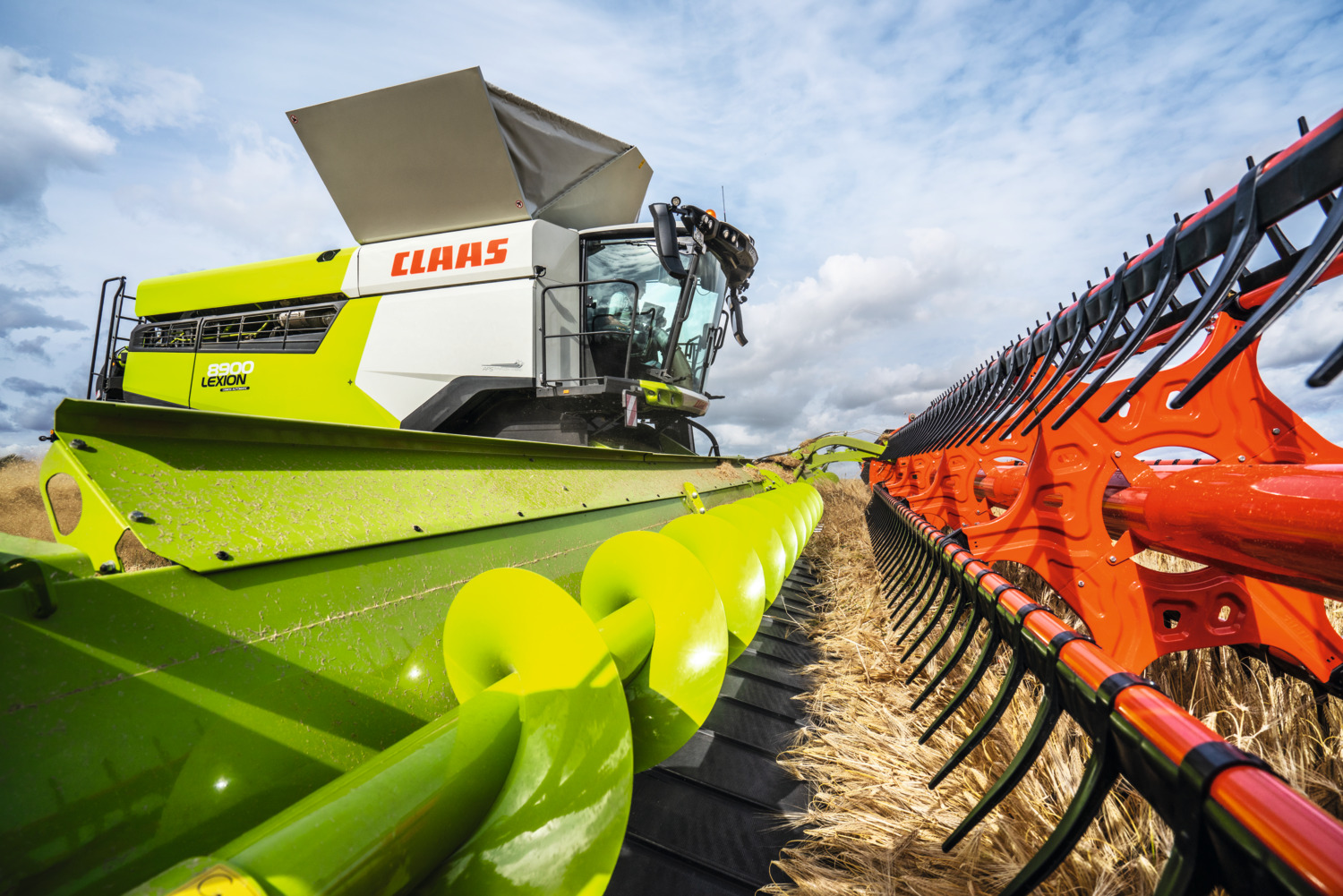

Nahaufnahme von der rechten Seite, CONVIO Schneidwerk bei der Gerstenernte.

Seitenbänder, Mittenband und MULTIFINGER Einzugsschnecke sorgen für reibungslose Erntegutzufuhr
Haspel mit Flip Over-Konzept und automatischer Zugkraftregelung
Flexibler Messerbalken mit 225 mm Flexweg
Reversiermodi für Seiten- und Mittenband über Fahrhebel oder Armlehne
ACTIVE FLOAT hydropneumatische Entlastung des Messerbalkens über CEBIS
Tischverriegelung starr/flexibel über CEBIS
Einstellung der Bändergeschwindigkeit über CEBIS
Schlupf- und Stillstandswarnung von Mitten- und Seitenband über CEBIS
4 Arbeitsmodi für Vorsatz- und Schnitthöhensteuerung über CEBIS
Park- und Arbeitsposition automatisch für Haspel und Messerbalken

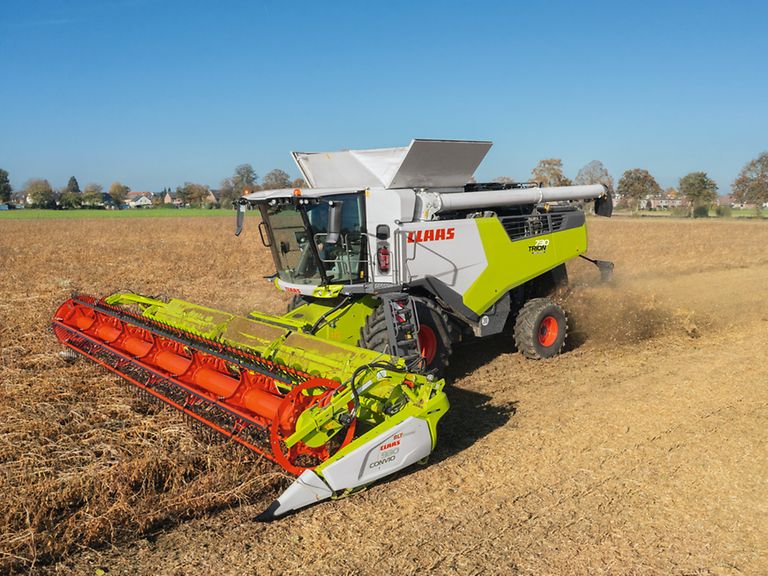

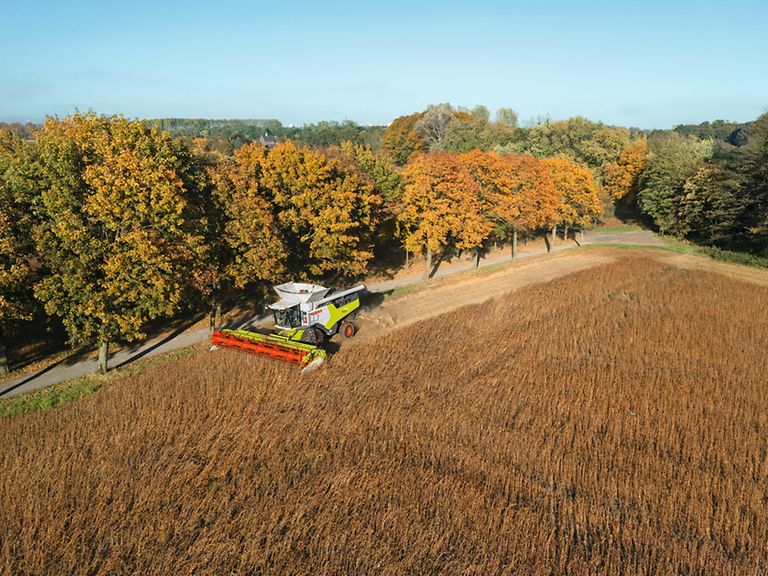

TRION 730 bei der Sojaernte mit CONVIO FLEX 770.

Gehen Sie keine Kompromisse ein.

Die Automatisierung beginnt am Vorsatzgerät.

Wenn das Schneidwerk exakt zur Frucht und zum Mähdrescher passt, ernten Sie einfacher, schneller und komfortabler. CLAAS Vorsätze und CLAAS Maschinen sind präzise aufeinander abgestimmt. Die Fahrer haben vollen Zugriff auf alle Fahrerassistenzsysteme und überzeugen von der ersten Minute an mit einer hoher Kampagnenleistung.

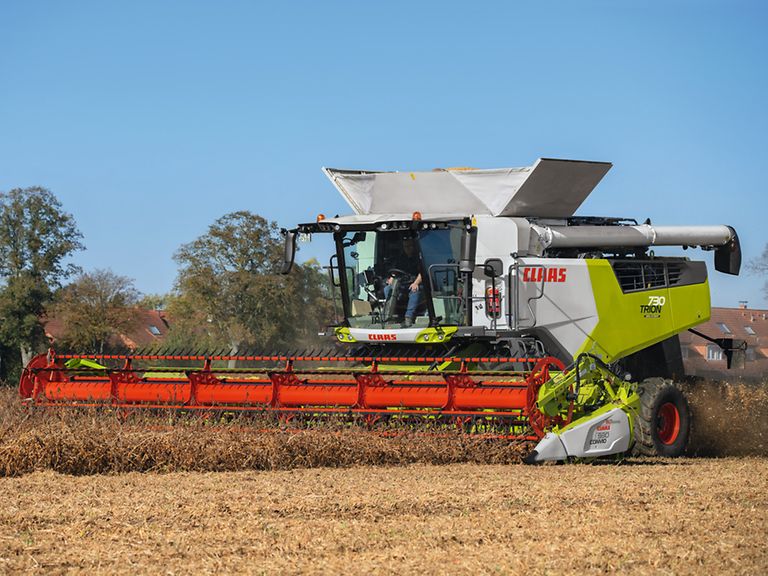

TRION 730 mit CONVIO FLEX 770 bei der Sojaernte.

Hält den Gutfluss aufrecht.

Automatische Haspelzugkraftregelung.

Durch den hydraulischen Haspelantrieb passt sich die Zugkraft der Haspel schwierigen Erntebedingungen – wie z.B. einem liegenden Bestand – automatisch an. Die automatische Höhenführung orientiert sich dabei an den vorgegebenen Werten für Druck und Sensitivität und hält den Gutfluss immer aufrecht. Das Eintauchen der Haspelfinger in den Boden und Stillstand der Haspel wird so zuverlässig verhindert.

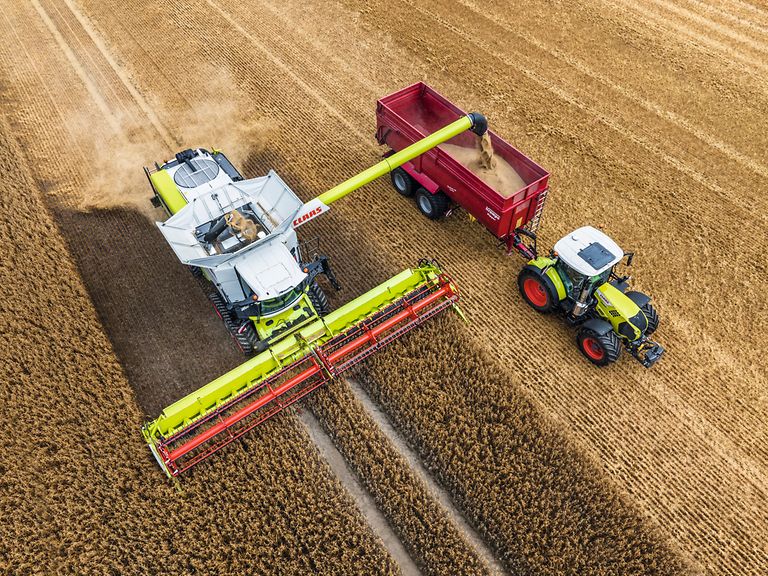

LEXION 6900 mit CONVIO FLEX 1080 bei der Haferernte mit Traktor und Ladewagen daneben.

AUTOMATIC BELT SPEED für die Bänder.

Immer die richtige Geschwindigkeit.

Das Fahrerassistenzsystem AUTOMATIC BELT SPEED passt vollautomatisch und kontinuierlich die Geschwindigkeiten der Bänder an die Erntegeschwindigkeit an – und das in allen Bestandsbedingungen.

Vorteile für den Fahrer:

Stetige, automatische Anpassung der Bandgeschwindigkeiten, besonders bei ungleichmäßigen Beständen
Immer die richtige Geschwindigkeitseinstellung für einen gleichmäßigen Gutfluss

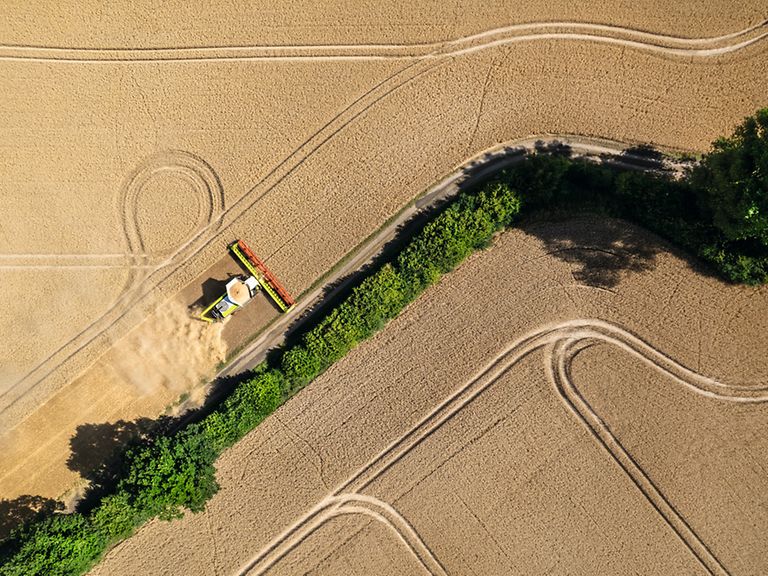

LEXION 8900 mit CONVIO FLEX bei der Weizenernte.

Automatische Vorsatzerkennung spart Zeit.

Bereit für die Ernte.

Damit Ihr Mähdrescher schneller einsatzbereit ist, stellt er die wichtigen Parameter automatisch ein. Dazu liefert ihm das Vorsatzmodul folgende Informationen: Schneidwerktyp, Arbeitsbreite, Anzahl der Teilbreiten, Haspelstellung, Parkstellung sowie die AUTO CONTOUR Sollwerte für Arbeitshöhe
und Hektarzähler.

Sie profitieren vom Start weg.

Der Mähdrescher ist ganz schnell bereit für die Ernte.
Die Bedienung wird deutlich einfacher und leichter.
Die Positionen von Haspel und Einzugskanal werden berücksichtigt, sodass Kollisionen und Beschädigungen ausgeschlossen sind.

Eine erfolgreiche Ernte fängt beim Vorsatz an.

CONVIO FLEX 1380 bei der Weizenernte, Nahaufnahme von links.

Bandschneidwerke für mehr Leistung.

Starkes Schneidwerk für alle Früchte.

Bandschneidwerke sind überall dort im Einsatz, wo niedrigwachsende Halmkulturen mit niedrigem Fruchtansatz oder schwierige Bedingungen (Lagergetreide, Durchwuchs) einen sehr tiefen Schnitt erfordern. Der flexible Schneidwerkstisch gewährleistet auch bei großen Breiten eine optimale Bodenanpassung; die Bänder sorgen für schonenden und gleichmäßigen Gutfluss.

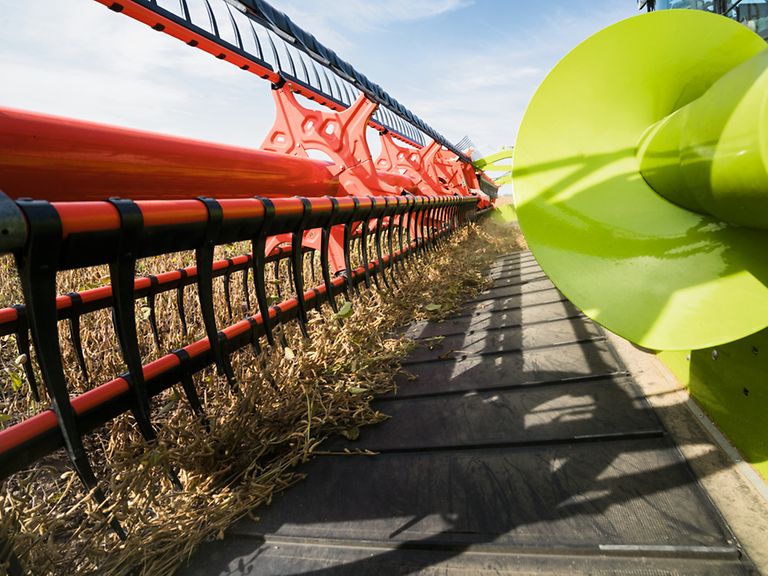

Detailaufnahme CONVIO, Fokus Haspel und Band.

Innovative Haspel.

Für höchsten Durchsatz.

Die neu entwickelte Haspel mit ihrer innovativ geformten, einstellbaren Kurvenbahn erlaubt den Haspelzinken, das Erntegut aufzunehmen, bevor es abgeschnitten wird und so besonders im Lagergetreide Vorsatzverluste zu minimieren. Speziell in kurzen Beständen sorgen die Zinken für eine optimale Zuführung des Erntematerials in das Schneidwerk. Zusätzlich verhindert das einzigartige Flip-Over Konzept ein Wickeln des Ernteguts in der Haspel. So werden die Druschfrüchte sauber, gleichmäßig und verlustarm den Bändern des CONVIO Schneidwerks zugeführt und gelangen gleichmäßig in den Mähdrescher mit der Ähre oder dem Fruchtstand voran.

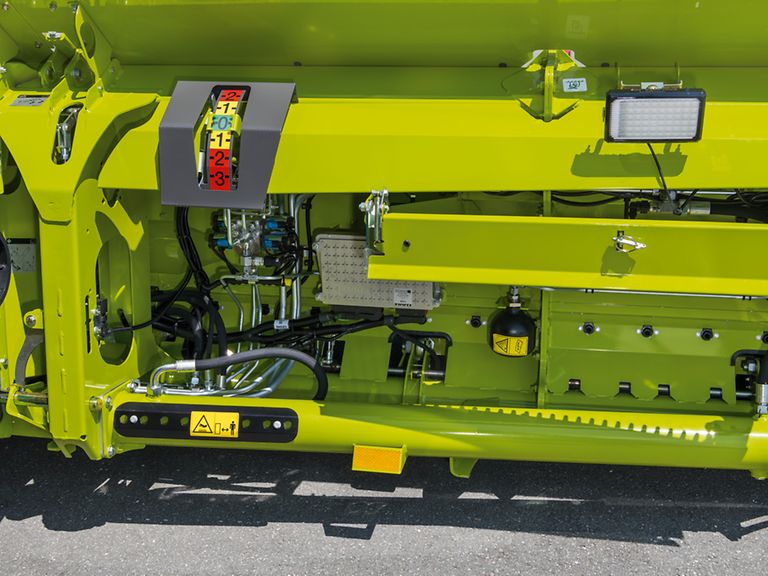

Detailbild Höhenanzeige der Messerbalkenposition.

Die Messerbalkenanzeige.

Immer gut informiert bleiben.

Die aktuelle Position des Messerbalkens ist eine wichtige Information, um die Bodenanpassung kontinuierlich optimieren zu können. Sie wird auf einer großformatigen Skala an der rechten Maschinenseite angezeigt. Bequem aus der Kabine heraus haben Sie jederzeit einen freien Blick auf den aktuellen Wert.

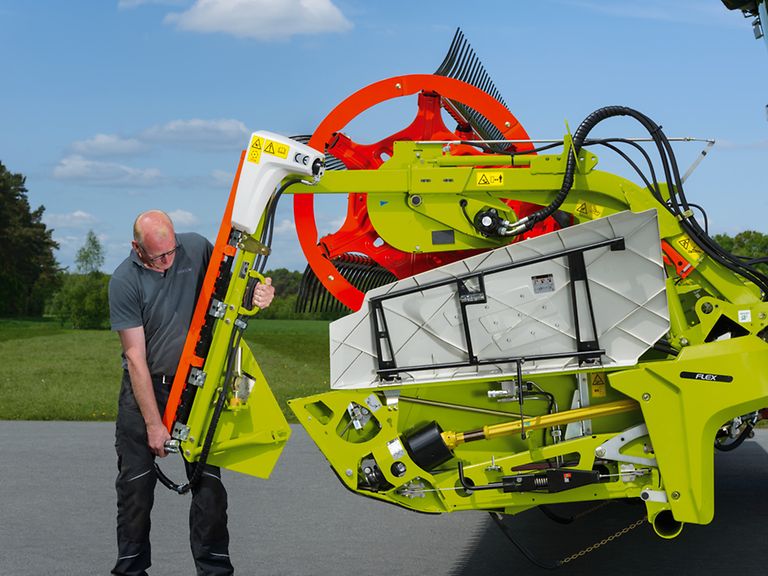

Person montiert Rapsmesser an das CONVIO Schneidwerk.

Plug and Play für die Rapsernte.

Schnelle Umrüstung spart Zeit.

Die werkzeuglose Umrüstung von Getreidehalmteilern zu Rapsmesser erfolgt somit zügig und komfortabel. Bei angebauten Rapsmessern werden die Zuführschnecken automatisch aktiviert. Damit ist das Schneidwerk bereit für die Rapsernte. Durch den gemeinsamen, hydraulischen Antrieb von Seitenbändern
und Zuführschneckenschnecken laufen diese Komponenten immer synchron zueinander für perfekten Gutfluss.

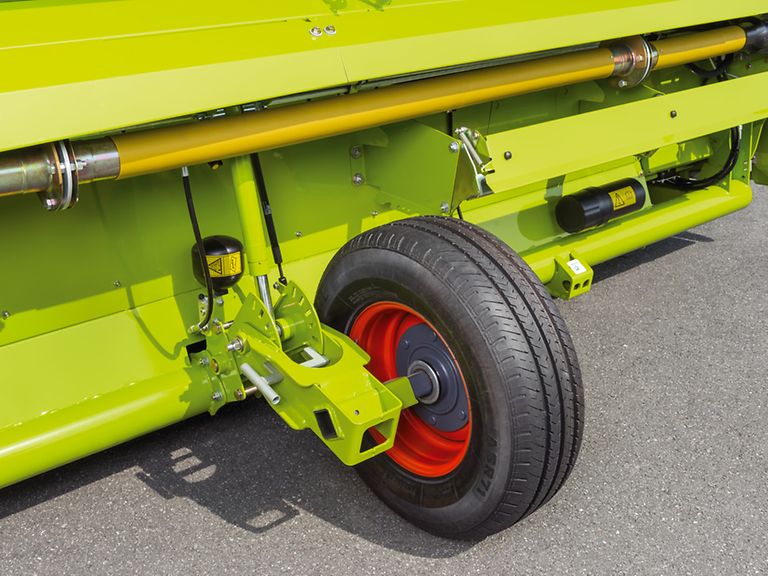

Nahaufnahme Stabilisierungsräder am Schneidwerk.

Sauberer Schnitt in allen Bedingungen.

Ruhige Schneidwerksführung.

Hydropneumatisch gefederte Stabilisierungsräder verhindern ein Aufschaukeln des Schneidwerks bei unebenem Untergrund. Dies stellt auch bei hohen Fahrgeschwindigkeiten eine ruhige Schneidwerksführung sicher und steigert den Fahrkomfort.

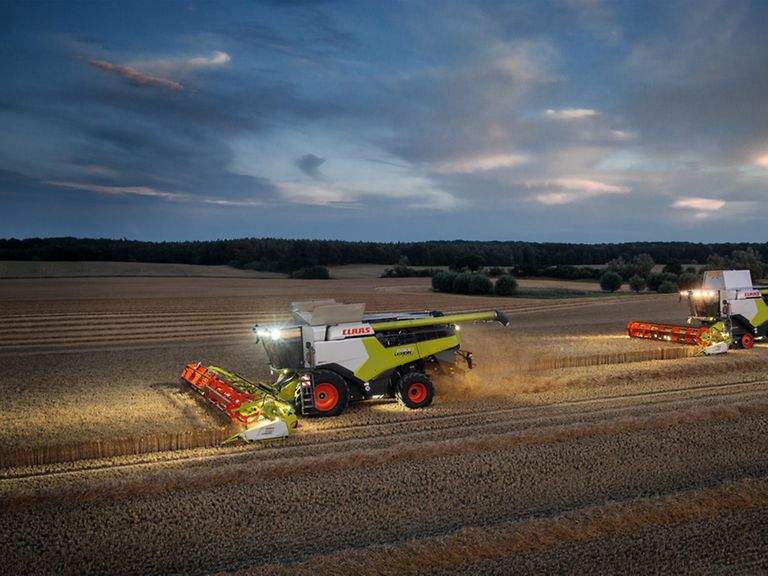

LEXION 6900 mit CONVIO 1080 bei der Weizenernte am Abend mit aktivierter Arbeitsbeleuchtung.

Lichtstarke Scheinwerfer.

Hell erleuchteter Gutfluss.

Das Lichtpaket sorgt für eine gute Rundumsicht bei Dunkelheit und großen Arbeitsbreiten. Auf der linken und rechten Seitenwand leuchtet jeweils ein Arbeitsscheinwerfer die Bestandskante aus. Die Scheinwerfer links und rechts an der Rückwand ermöglichen die Kontrolle der Stoppeln direkt hinter dem Schneidwerk.
Im Schneidwerkstrog beleuchten starke Arbeitsscheinwerfer die beiden Seitenbänder. Das ermöglicht Ihnen, den Gutfluss auf den Bändern auch bei Dunkelheit kontrollieren und gegebenfalls schnell optimieren zu können.

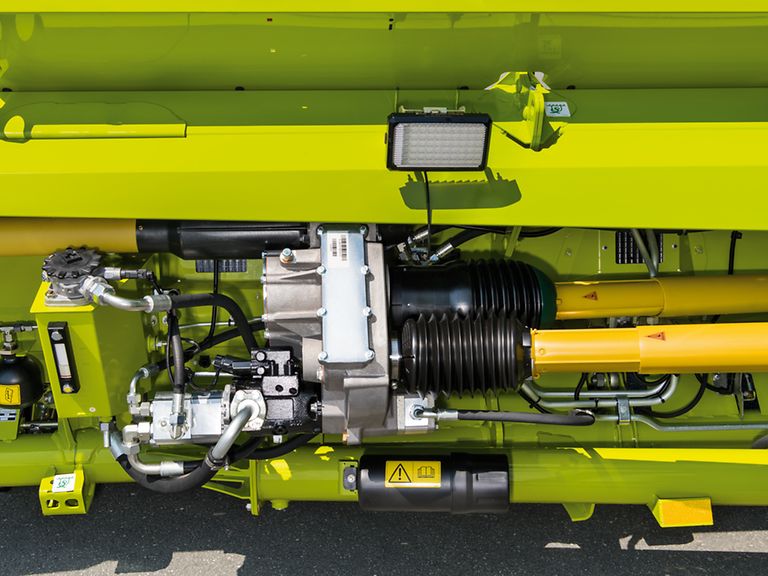

Nahaufnahme CONVIO Antrieb, Getriebe, Zapfwellen, Hydraulikpumpen.

CONVIO FLEX und CONVIO.

Starker Antrieb.

Der Antriebsstrang des Schneidwerks besteht aus zwei Teilen. Der mechanische Teil treibt Einzugsschnecke und Messerbalken an, der hydraulische Teil die Seitenbänder, das Mittenband, die Haspel und die Rapstrennmesser. Eine Überlastsicherung schützt den gesamten Strang vor Beschädigungen.

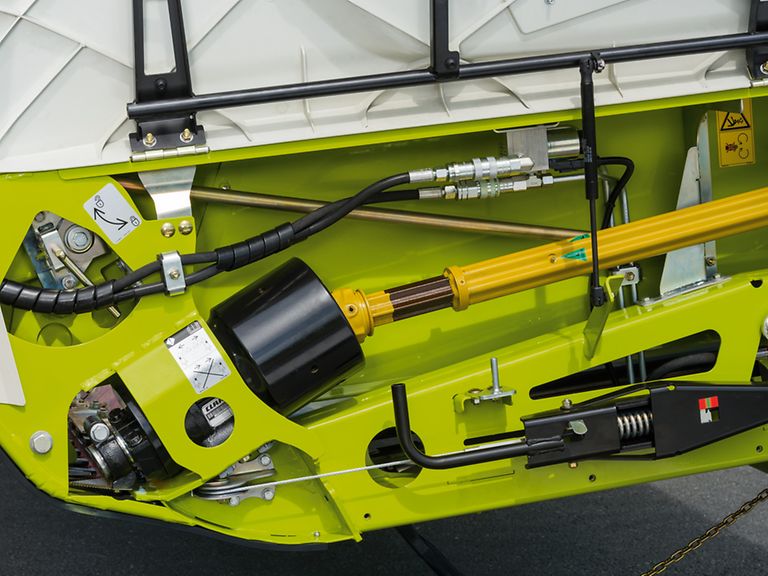

Detailbild lineares Planetengetriebe für Messerbalken.

Linearer Antrieb des Messerbalkens.

Ruhiger Lauf.

Je nach Arbeitsbreite wird der Messerbalken über ein bzw. zwei Planetengetriebe linear angetrieben.

Einteiliger Messerbalken mit Planetengetriebe auf der linken Maschinenseite bei 7,70 m und 9,30 m
Geteilter Messerbalken mit jeweils einem separaten Planetengetriebe bei 13,80 m, 12,30 m, 10,80 m
Beide Hälften bewegen sich synchron und gegenläufig

Kraftvolles Reversieren.

Für jede Situation vorbereitet.

Die Einzugsschnecke und der Einzugskanal können aus dem Stillstand heraus kraftvoll mechanisch reversiert werden.

Reversieren der Seitenbänder und des Mittenbands auch unter Vollast möglich
Schonendes, langsames Anlaufen nach dem Reversieren

CONVIO FLEX.

Beste Voraussetzungen für einen tiefen Schnitt.

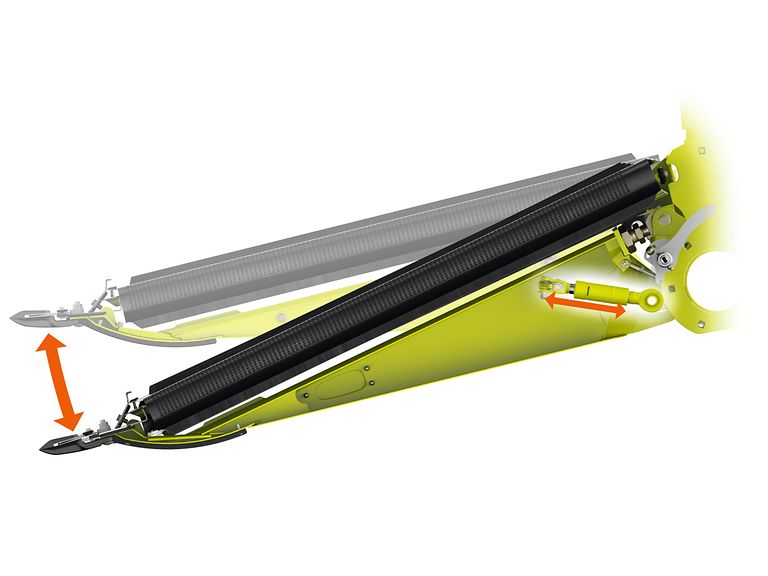

Illustration des Messerbalkens und Hydraulikzylinder im Rahmen.

ACTIVE FLOAT für den Messerbalken.

Beste Unterstützung für produktive Fahrer.

CONVIO FLEX ist serienmäßig mit der hydropneumatischen Entlastung ACTIVE FLOAT ausgestattet. Durch dieses Entlastungssystem kann der Auflagedruck des Messerbalkens während der Fahrt aus der Kabine heraus an die Erntebedingungen angepasst werden.

Vorteile für den Fahrer:

Präzise Schneidwerksführung dicht am Boden durch optimalen Auflagedruck
Ideal für Einsätze mit aufziehender Feuchte wie Tau in den Morgen- oder Abendstunden

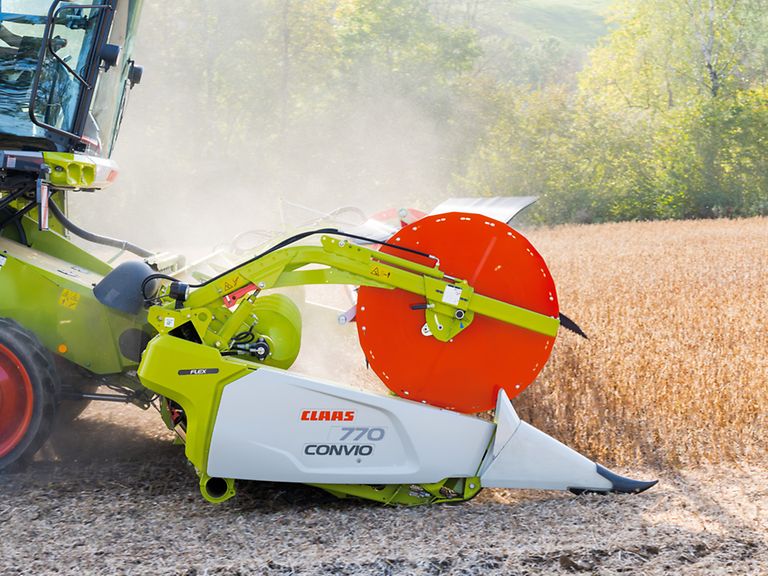

Nahaufnahme von der Seite CONVIO FLEX 770 bei der Sojaernte.

Maximale Fahrerentlastung bei optimalem Schnitt.

Größte Flexibilität für jede Bodenkontur.

CONVIO FLEX kann in vier unterschiedlichen Modi gefahren werden:

1 Getreide-Modus.
Schneidwerkstisch und Messerbalken sind starr gestellt.

2 Lagergetreide-Modus.
Der Messerbalken ist starr, per Knopfdruck während der Fahrt kann in den flexiblen Modus gewechselt werden. Dies ist besonders bei vereinzelten Lagerstellen im Getreide hilfreich, um Ernteverluste zu minimieren.

3 Manueller Flex-Modus.
Ist der manuelle Flex-Modus aktiviert, folgt der drucklos mit den Gleitkufen aufliegende Messerbalken den Bodenkonturen. Hindernissen kann der flexible Messerbalken mit 90 mm nach oben ausweichen, der Bodenkontur um 135 mm auch nach unten folgen. Mit einem Flexweg von insgesamt 225 mm passt sich CONVIO FLEX somit nahezu allen Bodenbedingungen an.

4 AUTO FLEX Modus.
AUTO FLEX ist ein selbstlernendes System, welches automatisch die Vorsatzhöhe in Abhängigkeit der Bodenkontur optimiert und dadurch wichtige Vorteile bietet:

Es steht immer der größtmögliche Flexweg nach unten zur Verfügung
Der Messerbalken läuft möglichst nah an der Haspel
Die niedrigste Schnitthöhe wird realisiert

Technische Daten

Modell	Arbeitsbreite (m)	Messerbalken	Haspel
1380	13,87	Starr	Zweiteilig
1230	12,34	Starr	Zweiteilig
1080	10,82	Starr	Zweiteilig
930	9,30	Starr	Einteilig
770	7,77	Starr	Einteilig
1380 FLEX	13,87	Flexibel	Zweiteilig
1230 FLEX	12,34	Flexibel	Zweiteilig
1080 FLEX	10,82	Flexibel	Zweiteilig
930 FLEX	9,30	Flexibel	Einteilig
770 FLEX	7,77	Flexibel	Einteilig
