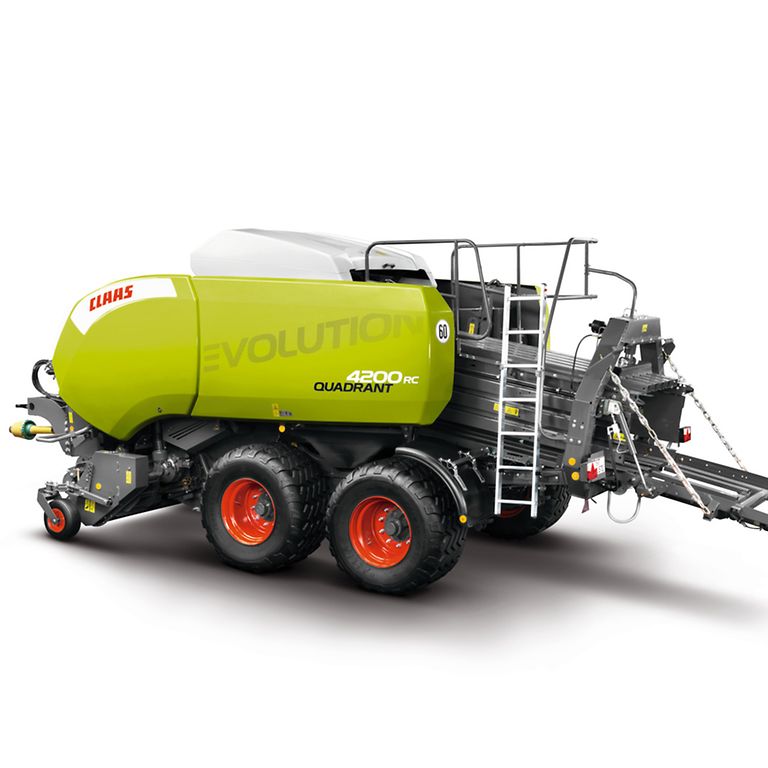

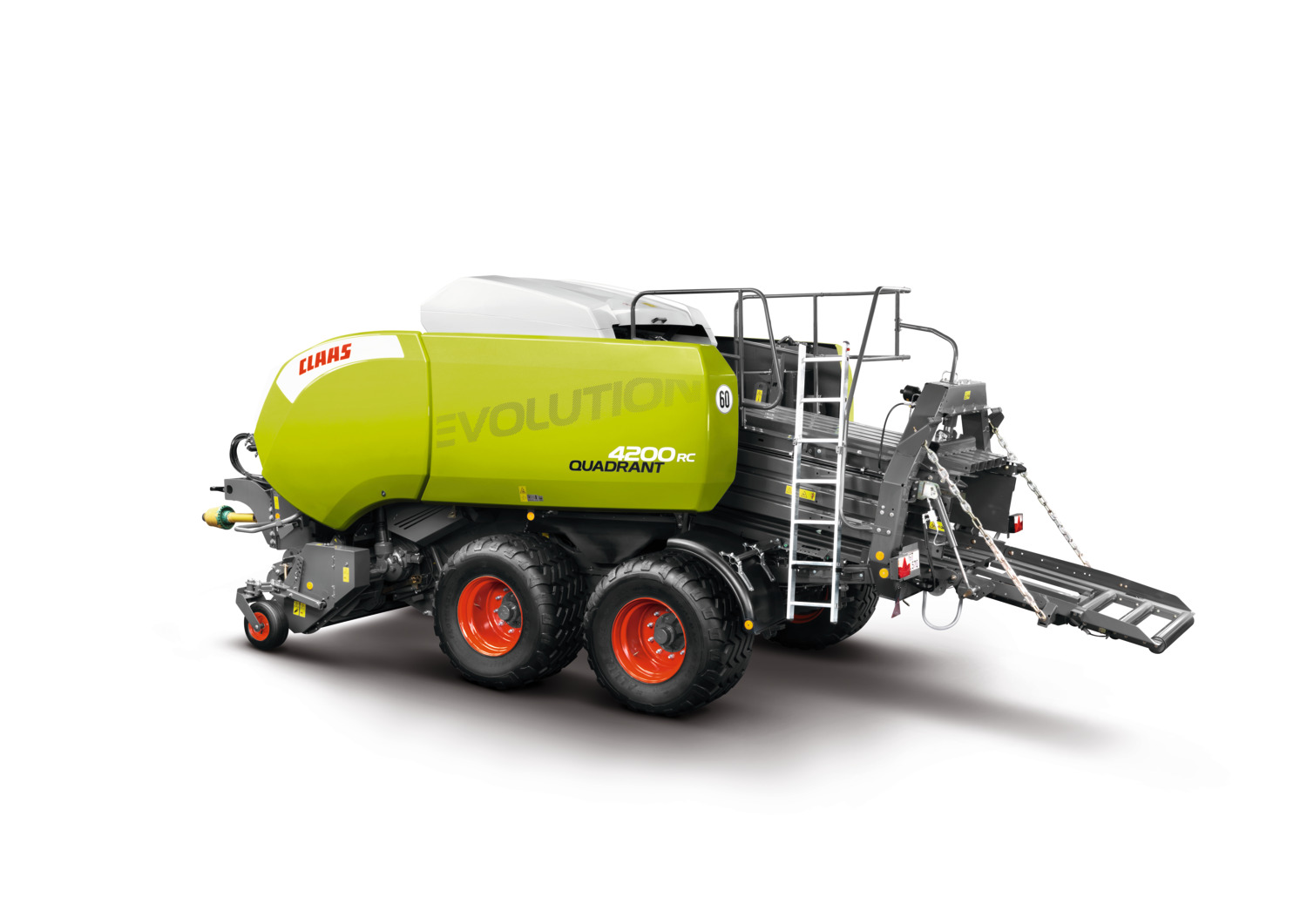

QUADRANT 4200 EVOLUTION
Rechnen Sie mit mehr Durchsatz.

Die neue QUADRANT EVOLUTION ist auf sehr hohe Durchsatzleistungen pro Stunde ausgelegt. Der Gutfluss wurde homogenisiert und beschleunigt, sodass Sie auf dem Feld schneller und gleichmäßiger arbeiten können.

Besondere Stärken:

Guter Durchsatz und hervorragende Ballendichte durch 51 Kolbenhübe/min
Optimales Ballengewicht dank automatischer 3-Phasentakt-Vorkammer
Schubladensystem für FINE CUT mit 51 Messern und Messergruppenschaltung
3,45 m langer Presskanal

QUADRANT Highlights & Neuigkeiten

Dürfen wir vorstellen: der perfekte Knoten.

Bewährte Bindung.

Seit über drei Jahrzehnten ist CLAAS führend im Bereich der Quaderballenpressen. Der CLAAS Schlaufenknoter hat eine um 20% höhere Knotenfestigkeit als jeder Doppelknoter und kommt wie immer ohne Garnreste aus.

Sparsam und sicher.

Der CLAAS Schlaufenknoter hat eine um 20% höhere Knotenfestigkeit
Durch die Vermeidung von Garnresten sparen Sie bis zu 0,5 m Garn pro Ballen
Die abklappbare Garnführung macht das erste Einfädeln noch komfortabler
Die Garnbremse ist rasch einstellbar und lässt sich werkzeuglos auf das Bindegarn abstimmen
Ein eingebauter Wassertank dient zum bequemen Händewaschen
Dichtungen aus dem PKW-Bereich halten den Garnkasten staubfrei

Langlebig und hoch belastbar.

Beruhigende Zuverlässigkeit.

Hauptrohr, Zinkenträger und die beiden Kurvenbahnen sind auf sehr hohe Laufleistungen ausgelegt. Rotor- und Rafferkupplung kommunizieren miteinander. Die Maschine ist stets zu 100% synchronisiert.

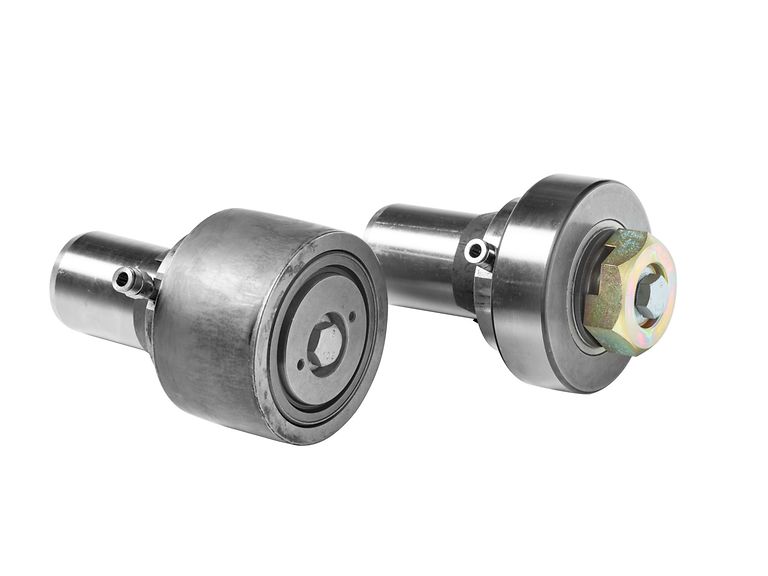

Die HD-Kolbenlaufrollen laufen auf automatisch geschmierten Kugellagern, die eine wesentlich längere Lebensdauer haben und nicht ausgetauscht werden müssen
Der HD-Presskolben mit hochwertigen S700-Verschleißsegmenten ist besonders belastbar
Für harte Spezialeinsätze in Maisstroh oder Zuckerrohr stehen insgesamt fünf verschiedene HD-Kits zur Verfügung

Welche Highlights dürfen es sein?

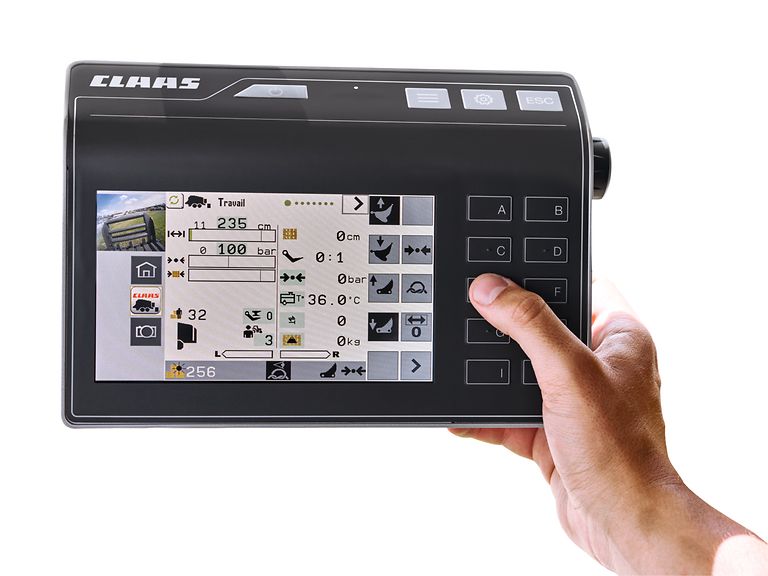

Ergonomisches Bedienterminal.

CEMIS 700.

Neues Terminal mit komfortabler Nutzerführung und Touchscreen
7" große Bildschirmfläche mit sehr hoher Auflösung
Zwei Kameraeingänge

Durchsatzstark und gründlich.

Starke Leistung.

Das POWER FEEDING SYSTEM (PFS) arbeitet mit 10% mehr Drehzahl. Die Geschwindigkeiten von Pickup, PFS und Rotor sind aufeinander abgestimmt. Ihr Vorteil: gleichmäßig verdichtete, knallharte, kantige Ballen unter allen Schwadbedingungen.

Dank beidseitiger Kurvenbahnsteuerung läuft die Pickup besonders ruhig. Die separate Absicherung von Pickup und PFS erhöht die Einsatzleistung
Durchgehende seitliche Pressklappen verdichten die Ballen gleichmäßiger
Die geschlossene Presskammerform garantiert besonders kantige Ballen, auch in den Ecken

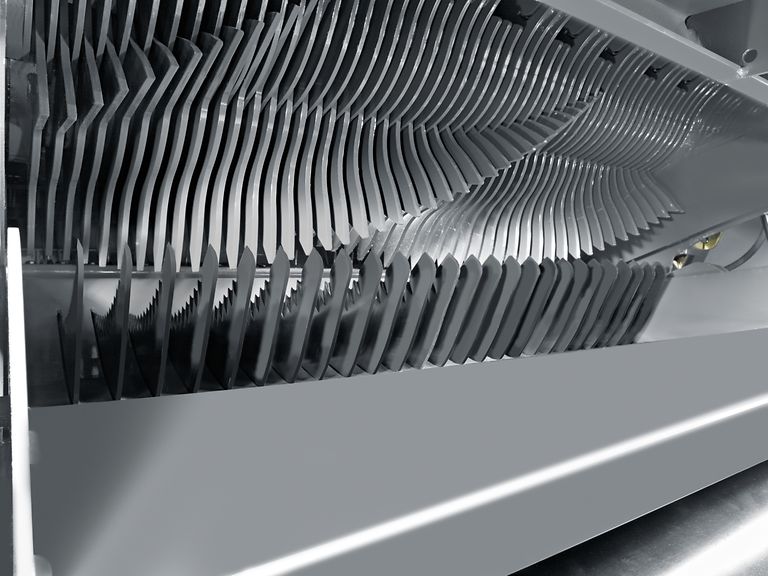

Die FINE CUT Technologie liefert mit 51 Messern beste Schnittqualität

Mehr Schnitte pro Minute.

Höchste Silagequalität mit ROTO CUT.

Top-Silagequalität mit optimaler Milchsäuregärung dank ROTO CUT
Höhere Verdichtung und leichteres Auflösen der Silage
Einstellbare Messergruppenschaltung mit passender Messeranzahl für jeden Einsatz
Weniger Verstopfungen durch hydraulischen Schneidboden

Vorteile von ROTO CUT:

Weniger Zeitaufwand bei der Vermischung im Futtermischwagen
Bessere Futterqualität
Weniger Futterreste

Sicher: der hydraulische Schneidboden.

Dank des automatisch absenkbaren Bodens lassen sich Verstopfungen bequem von der Kabine aus beseitigen. Das gibt es nur bei den Quaderballenpressen von CLAAS. Der Schneidboden senkt sich bei einer Überlast hydraulisch ab und ermöglicht dem Rotor ein selbstständiges Wiederanlaufen. Der absenkbare Boden gestattet den leichten Zugang zu den Messern.

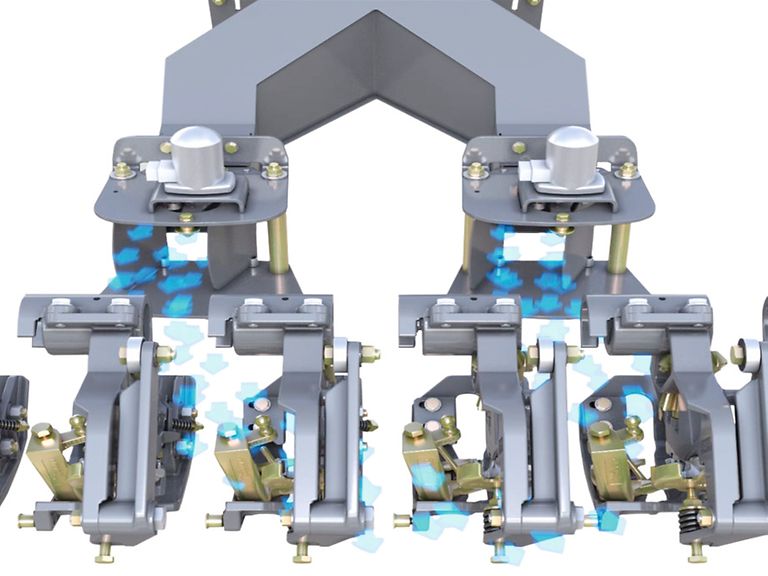

Sauber geknotet mit TURBO FAN.

Das TURBO FAN System reinigt permanent die CLAAS Knoter der QUADRANT 5300, 5200 und 4200. Sein starker Luftstrom von 140 km/h und seine aktive Luftverteilung ermöglichen dies. Auf diese Weise arbeiten die QUADRANT Pressen auch unter harten Bedingungen oder bei langen Einsätzen zuverlässig.

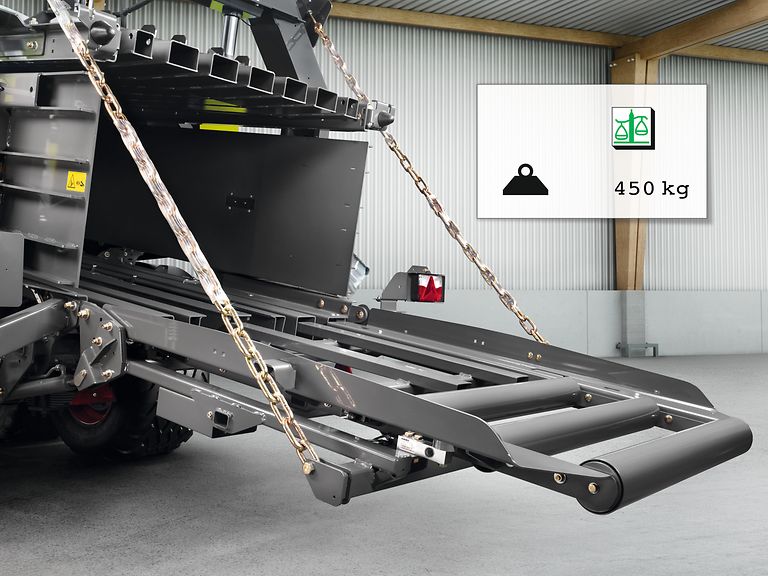

Integriertes Ballenwiegesystem.

Das exakte Gewicht eines Ballens wird bei den QUADRANT Modellen während der Arbeit im Terminal angezeigt und im Kundenauftrag hinterlegt. Dank des Ballenwiegesystems können die Gewichte der Ballen über TELEMATICS an jedem Ort abgerufen und weiterverarbeitet werden.

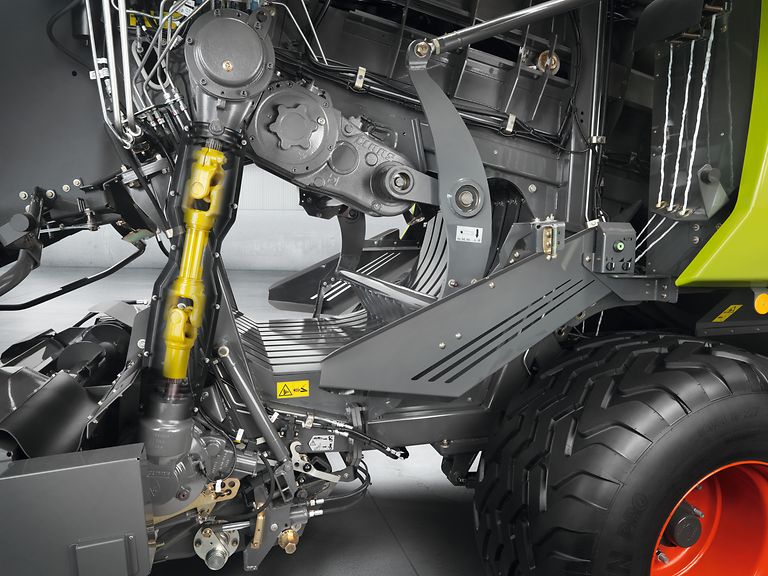

Besserer Durchsatz.

Durch die interaktive Antriebssicherheit mit integrierter Kupplung im Getriebe wird das von der Kupplung übertragene Drehmoment deutlich erhöht (14% am Rotor und 13% am Raffer). Beide Komponenten, Antrieb und Kupplung, sind wartungsfrei.

Technische Daten

Modell	Presskanal (Breite x Höhe)	Einzugssystem	Messerschublade	FINE CUT	Ballenwiegeeinrichtung	Autom. Pressdruckregelung
4200 EVOLUTION FC Tandem	1.20 x 0.70 m	FINE CUT	Ja	Ja	Verfügbar
4200 EVOLUTION RC Tandem	1.20 x 0.70 m	ROTO CUT	Ja		Verfügbar
4200 EVOLUTION RC	1.20 x 0.70 m	ROTO CUT	Ja		Verfügbar
4200 EVOLUTION RF Tandem	1.20 x 0.70 m	ROTO FEED	Nein		Verfügbar
4200 EVOLUTION RF	1.20 x 0.70 m	ROTO FEED			Verfügbar
