Schlagkraft pur.

Großflächenmähwerke DISCO

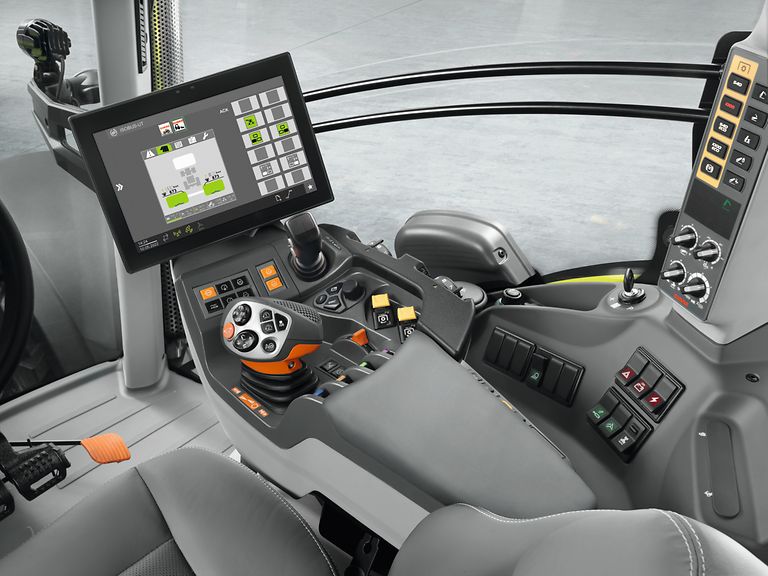

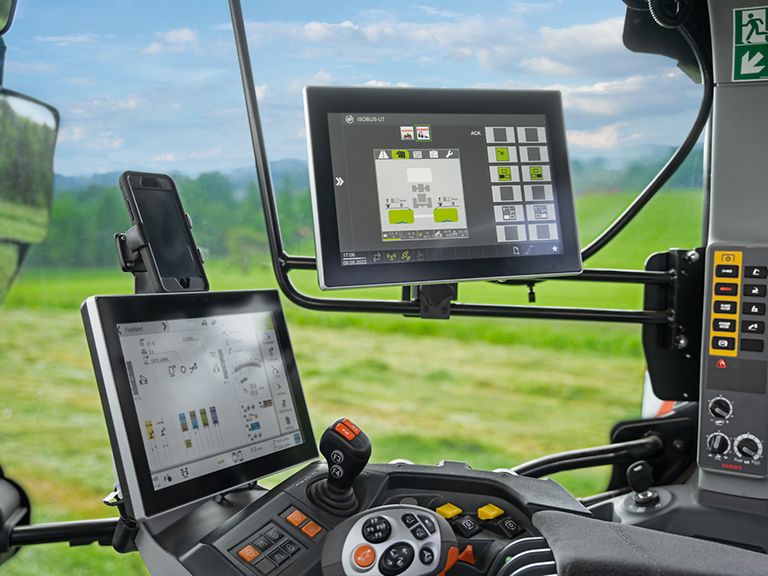

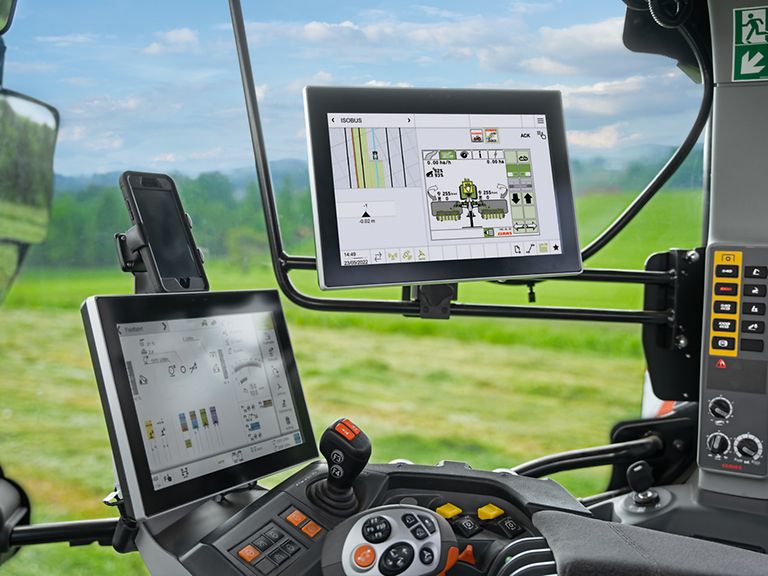

Das DISCO DUO verfügt serienmäßig über eine Load-Sensing-Komforthydraulik. Sie können die Mäheinheiten über ein Traktorterminal, ein CEMIS 700 oder jedes andere auf dem Markt verfügbare ISOBUS Terminal ansteuern.

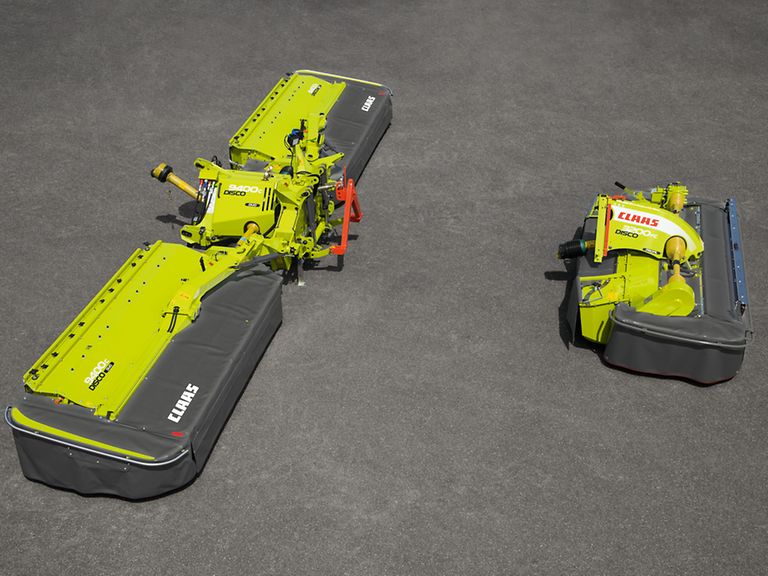

• Unterschiedliche Anbaumöglichkeiten – als Gesamtgespann oder aufgelöst
• Hydraulische Non-Stop-Anfahrsicherung
• KENNFIXX Hydraulikstecker mit Kupplungsmarkierung und magnetischer Halterung
• Hydraulisch klappbare Schutztücher (optional)

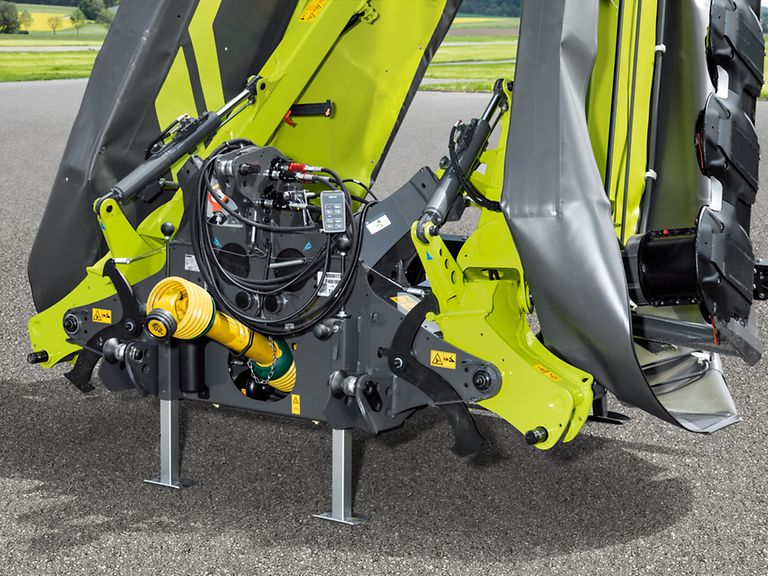

• Unterlenkerführungslaschen und ergonomischer Anbaubereich
• LED-Arbeitsscheinwerfer (optional)

Die DISCO AUTO SWATHER Modelle verfügen serienmäßig über eine Load-Sensing-Komforthydraulik. Sie können die Mäheinheiten über ein Traktorterminal, ein CEMIS 700 oder jedes andere auf dem Markt verfügbare ISOBUS Terminal ansteuern. Auch sämtliche Bandfunktionen sind vollumfänglich in die Steuerung integriert.

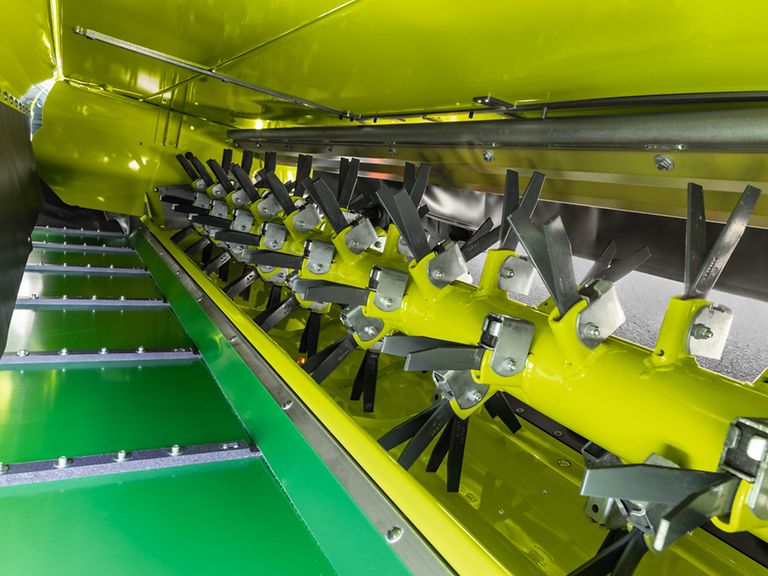

Damit das Erntegut für die Aufbereitermodelle ohne Verluste an den Aufbereiterzinken zu den Bandeinheiten befördert wird, ist das Mähwerk mit einer geschlossenen Aufbereiterwanne ausgestattet. Optional erhalten Sie auch eine Bandabdeckung. Mit dieser können Sie für bestimmte Einsatzbereiche, wie dichte Pflanzenbestände, Materialverluste weiter minimieren. Zugleich werden Reinigungszeiten reduziert.

Zur Schwadzusammenlegung sind beide Bandeinheiten heruntergeklappt. Speziell für die Biomasseernte wird ein perfekter Kastenschwad gebildet. Das hohe Drehmoment des Bandantriebs erlaubt eine geringe Drehzahl.

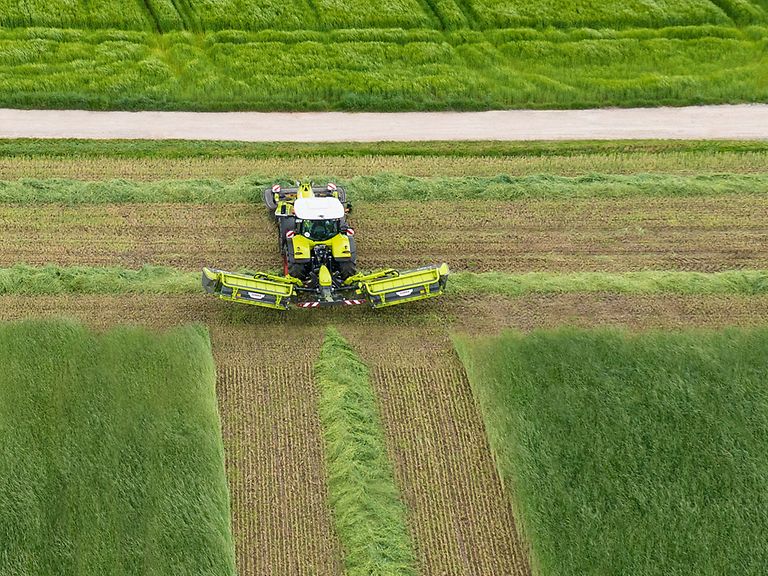

Neben der Ablage eines einzelnen Mähschwads haben Sie durch das Hochklappen einer Bandeinheit die Möglichkeit, während einer Hin- und Herfahrt 18 m Arbeitsbreite auf 12 m zusammenzulegen. In Kombination mit dem LINER 4700, der 12,70 m Arbeitsbreite zusammen­recht, legt das Mähwerk 18 m Arbeitsbreite auf einem Schwad ab.
Bei 100 ha bedeutet das: 33 % weniger Fläche zum Schwaden, dafür 40 % mehr Masse pro Schwad.
Die Schwadlänge verringert sich um 24 km, was am Tagesende eine Zeitersparnis von rund 2,5 Stunden bringt.

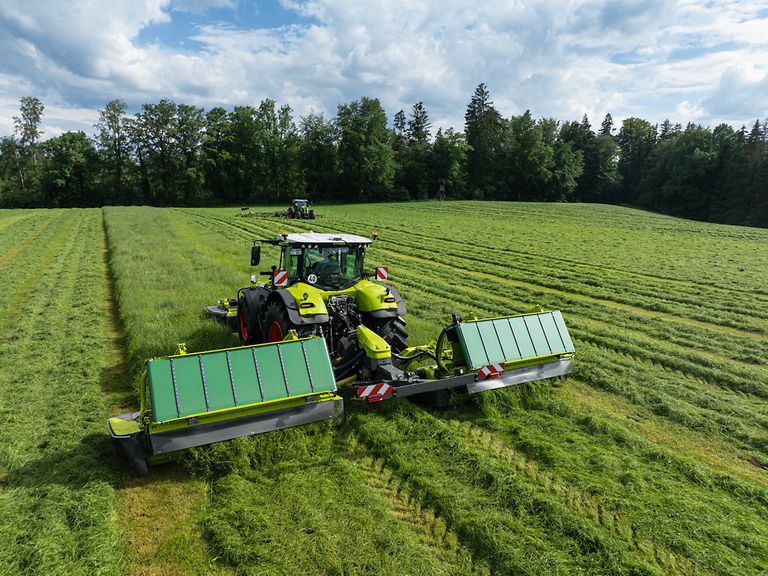

Bleiben Sie flexibel, wenn das Wetter nicht mitspielt: Durch das Hochklappen der Bandeinheiten kann das Mähwerk wie ein normales Großflächenmähwerk eingesetzt werden.

Die Mähwerksmodelle mit Förderbändern ermöglichen eine noch effizientere Arbeit in Randbereichen: Mit einer aktiven Bandeinheit am äußeren Feldrand können Sie das Erntematerial nach innen werfen. So geht garantiert nichts verloren.

Sobald die Mäheinheiten im Vorgewende ausgehoben werden, beschleunigen die Förderbänder durch die patentierte BELT BOOST Technologie automatisch auf die maximale Drehzahl. Dadurch spitzt sich der Schwad zu, statt breiter zu werden. Er wird von der nachfolgenden Pickup ohne Verluste aufgenommen.

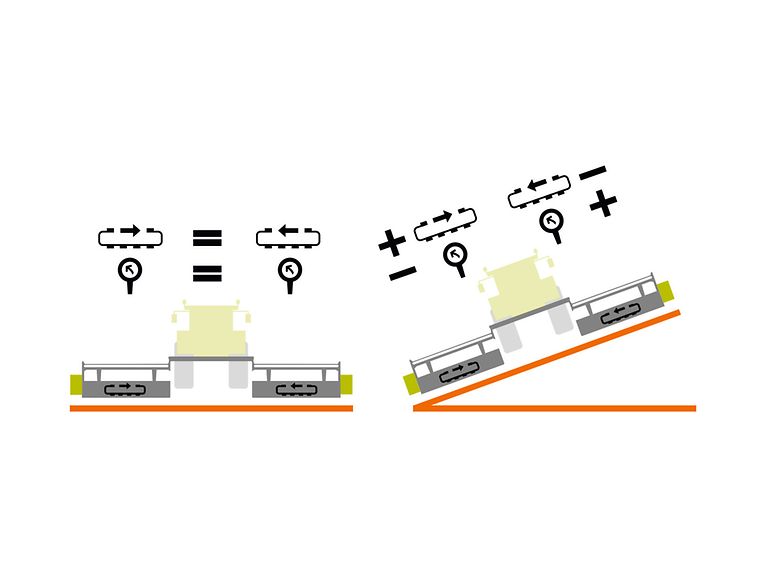

Mithilfe eines Neigungssensors am Anbaubock passen sich der Auflagedruck (ACTIVE FLOAT) und die Bandgeschwindigkeit sowie für die DISCO 9700 Modelle auch der Verschiebeweg selbstständig an die aktuelle Hangneigung an. Die gewünschte Druckänderung je nach Grad der Hangneigung ist bei Bedarf komfortabel über das Terminal einstellbar. Dadurch wird der Fahrer entlastet und die Arbeitsqualität verbessert. Infolge veränderter Reibungskräfte wird zudem auch der Hangabdrift positiv entgegengewirkt, wodurch die Grasnarbe geschont wird. Das Ergebnis sind optimale Schwadformen bei Fahrten quer zum Hang und ein reduziertes Risiko für Streifenbildung oder Futterverschmutzung.

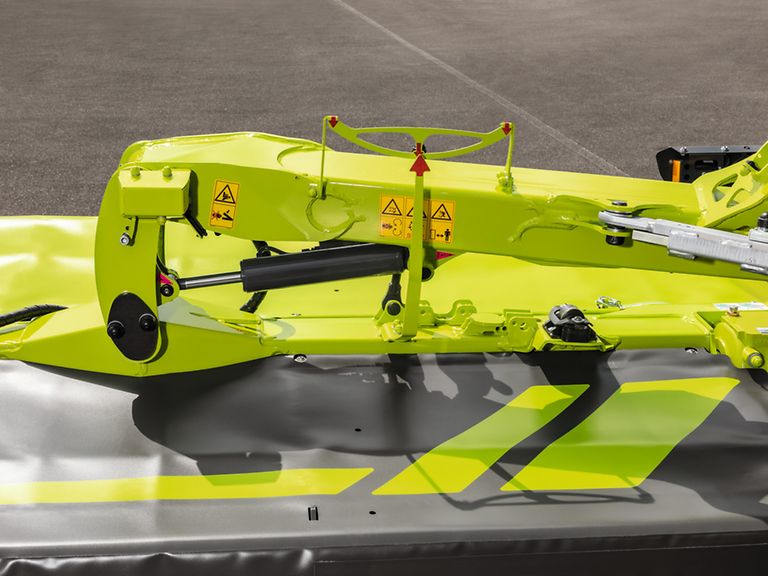

Der hydraulische Seitenverschub um insgesamt 700 mm erfolgt über die mittig stehende Schwinge mit besonders breiter Aufnahme. Dies ist Grundvoraussetzung für eine konstant gute Bodenanpassung in jeder Position. Die Doppelführung stabilisiert die Mäheinheit bei hohen Belastungen.

• Zwei individuelle Bandeinheiten mit voreinstellbaren Bandgeschwindigkeiten für höchsten Materialdurchsatz
• Hydraulische Non-Stop-Anfahrsicherung
• KENNFIXX Hydraulikstecker mit Kupplungsmarkierung und magnetischer Halterung
• Hydraulisch klappbare Schutztücher (optional)
• Unterlenkerführungslaschen und ergonomischer Anbaubereich
• LED-Arbeitsscheinwerfer (optional)
• Automatische Zentralschmierung (optional)

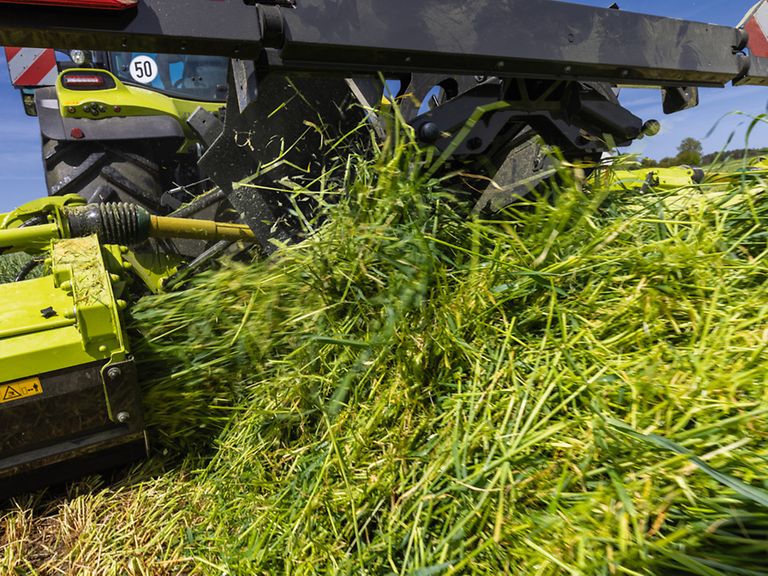

Wenn beide Querförderschnecken zugeschwenkt werden, erfolgt die Ablage des Ernteguts auf ein lockeres Schwad. Im Gegensatz dazu werden bei der Breitablage beide Querförderschnecken aufgeschwenkt, um eine intensivere Trocknung des Ernteguts zu ermöglichen. Maximale Flexibilität bietet das individuelle Schwenken nur einer einzelnen Querförderschnecke auch während der Fahrt, ganz bequem von der Kabine aus. So haben Sie die Möglichkeit, das Erntegut am Feldrand ohne Verluste nach innen zu befördern oder bei Hin- und Herfahrten die Arbeitsbreite von 18 m auf 12 m zu verringern.

Wie bei den AUTO SWATHER-Modellen können Sie auch bei den DIRECT SWATHER-Modellen die Vorteile der Teilbreitenablage nutzen – und das dank des DISCO 1100 DIRECT SWATHER so effektiv wie nie!

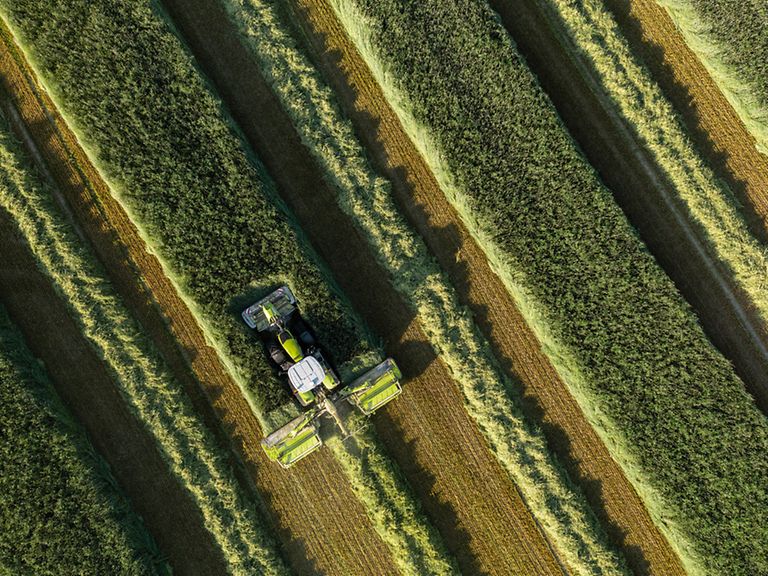

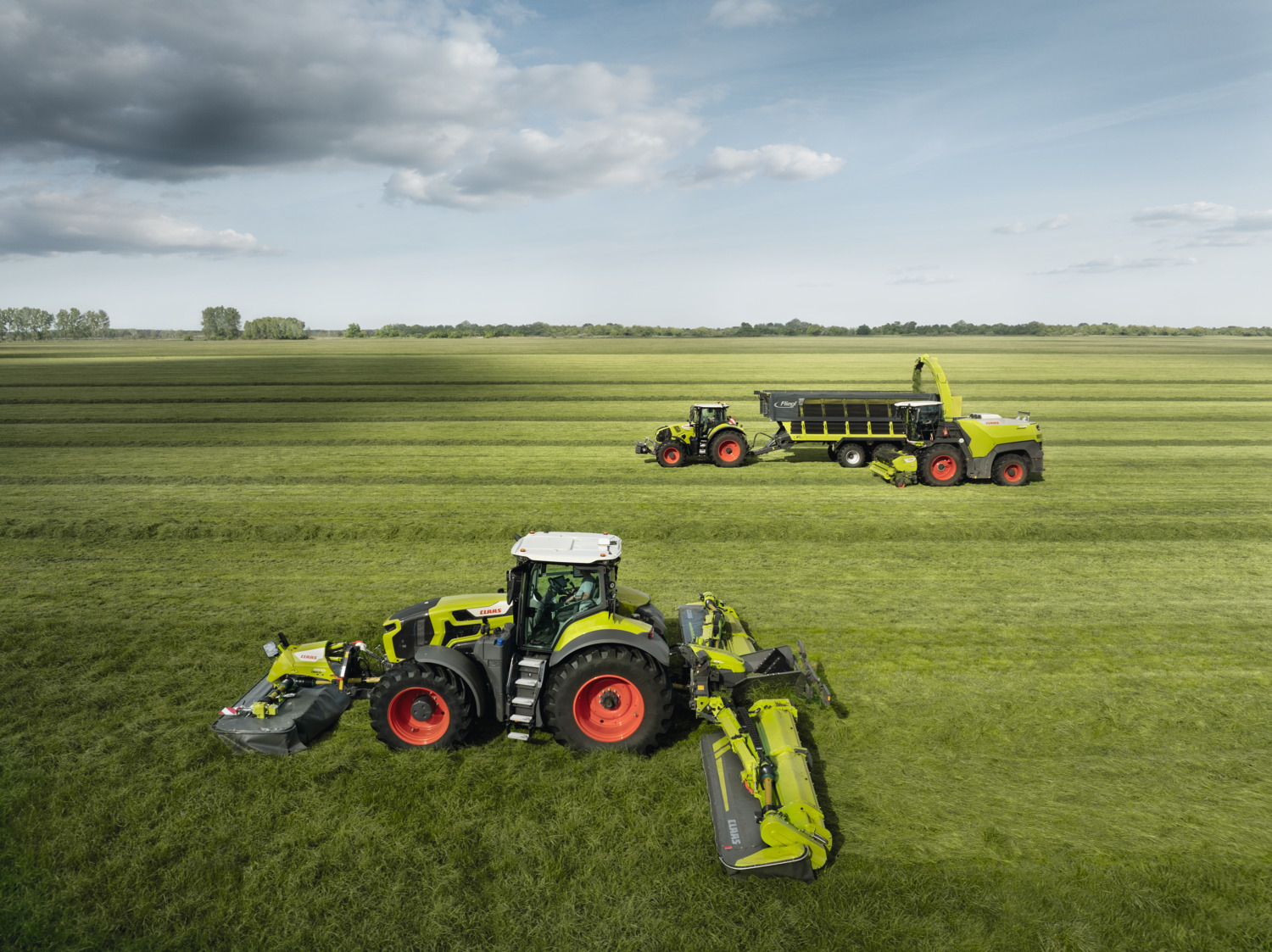

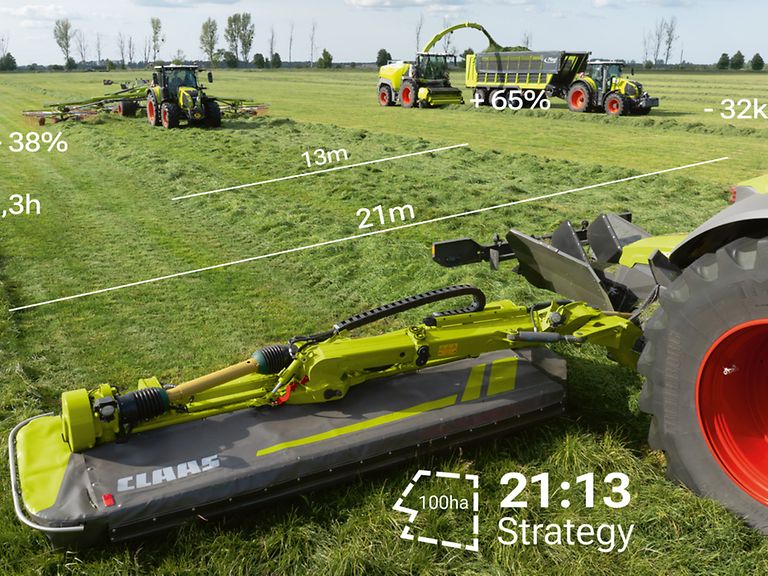

Beim Mähen werden die Querförderschnecken der äußeren Mäheinheiten zugeschwenkt, sodass das Gras von 21 m Arbeitsbreite auf 13 m im Beet abgelegt wird – ideal für den LINER 4800, der daraus ein massereiches Schwad formt.

Das Ergebnis auf 100 ha Fläche: 38 % weniger Fläche zum Schwaden, dafür 65 % mehr Masse pro Schwad.

Die Schwadlänge reduziert sich um 32 km, was am Ende des Tages eine Zeitersparnis von rund 3,3 Stunden ermöglicht. So wird der Häcksler optimal ausgelastet und die gesamte Erntekette effizienter genutzt.

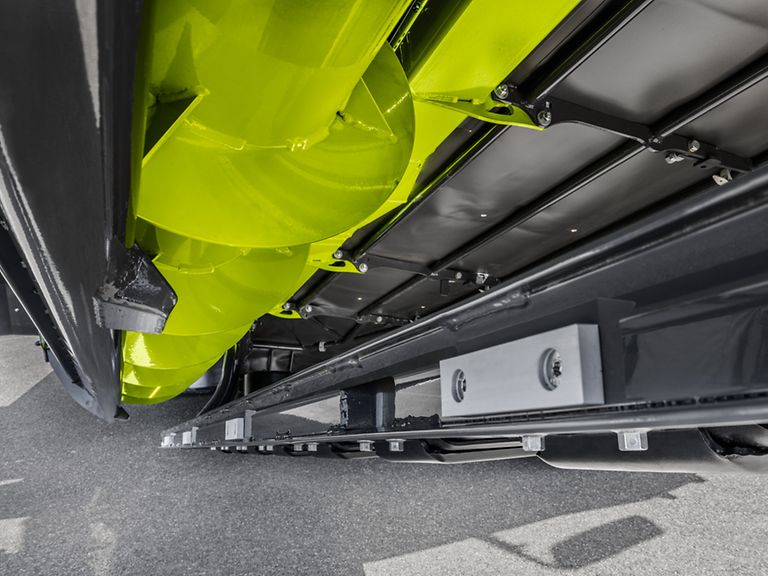

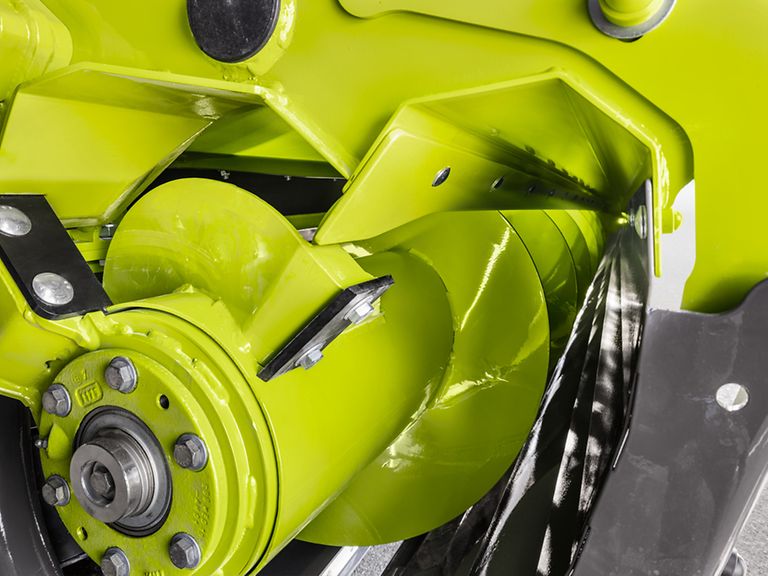

Für maximale Durchsatzleistung setzt CLAAS auf eine konisch geformte Querförderschnecke, deren Durchmesser sich nach innen (zum Schwad hin) vergrößert. In Verbindung mit dem konisch laufenden Förderkanal können dadurch auch größere Mengen Erntegut problemlos und locker zu einem gleichmäßig geformten Schwad abgelegt werden. Die Gegenschneiden am Schneckenauslauf und die Fördertaschen, die zusätzlichen Raum hinter der Querförderschnecke schaffen, ermöglichen einen reibungslosen Gutfluss und verhindern das Entstehen von Materialansammlungen.

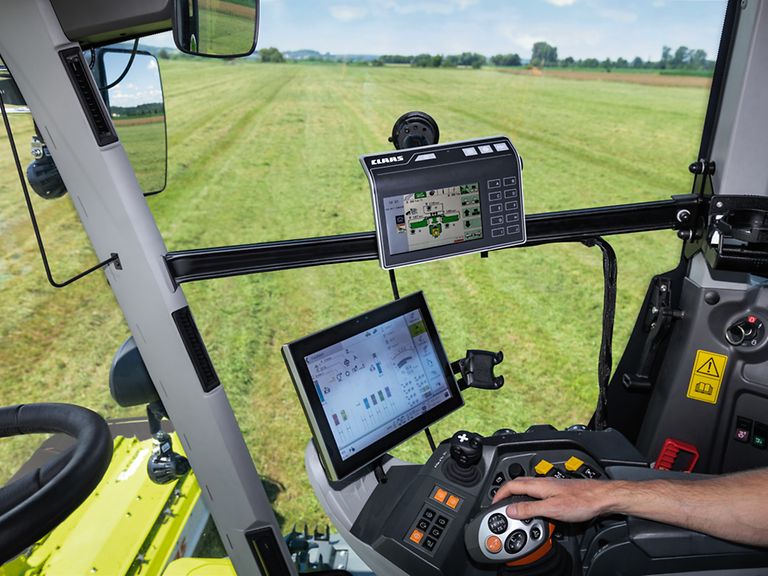

Zuverlässige Technik, einfach und komfortabel zu bedienen. Über das ISOBUS-Terminal können die Querförderschnecken jeweils einzeln und auch während der Fahrt flexibel auf- und zugeschwenkt werden. Wenn die Einheit bestehend aus Schnecke, Gehäuse und Wanne zugeschwenkt wird, stützt sich diese über die gesamte Breite direkt hinter dem MAX CUT Mähbalken ab. Somit ist der Förderkanal lückenlos geschlossen und es kann sichergestellt werden, dass es zu keinen Futterverlusten kommt.

Um eine echte Breitablage zu erreichen, werden die Querförderschnecken aufgeschwenkt und vollständig aus dem Gutfluss genommen. Beim einseitigen Nach-innen-Befördern des Ernteguts prallt dieses auf die flexibel einstellbaren Schwadformer, die ein Überwerfen verhindern und so eine saubere Ablage gewährleisten.

Je nachdem, für welches Modell Sie sich entscheiden, haben Sie unterschiedlichste Bedienungsmöglichkeiten. So verfügen die BUSINESS Modelle serienmäßig über eine Load-Sensing-Komforthydraulik. Sie können über ein Traktorterminal, ein CEMIS 700 oder jedes andere auf dem Markt verfügbare ISOBUS-Terminal angesteuert werden. Die kombinierte Steuergeräte- und ISOBUS-Bedienung der DISCO COMFORT Ausstattung bietet vor allem für Kunden mit häufig wechselnden Bedingungen Vorteile.

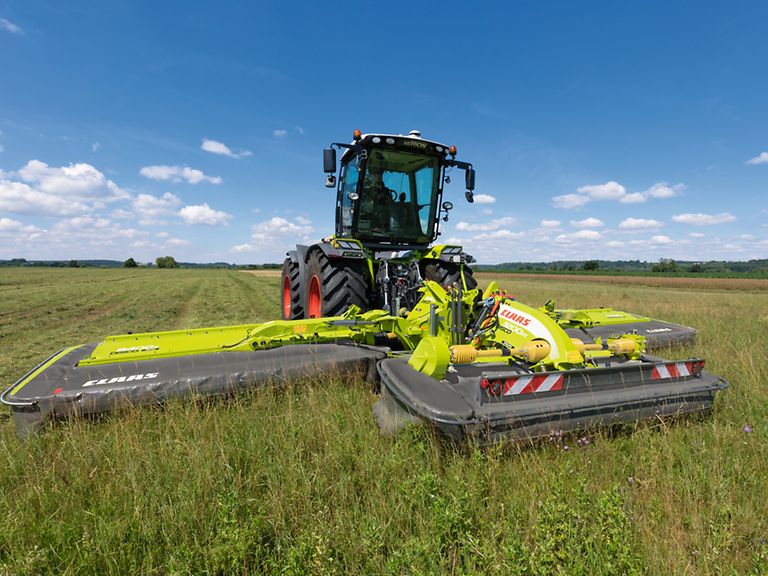

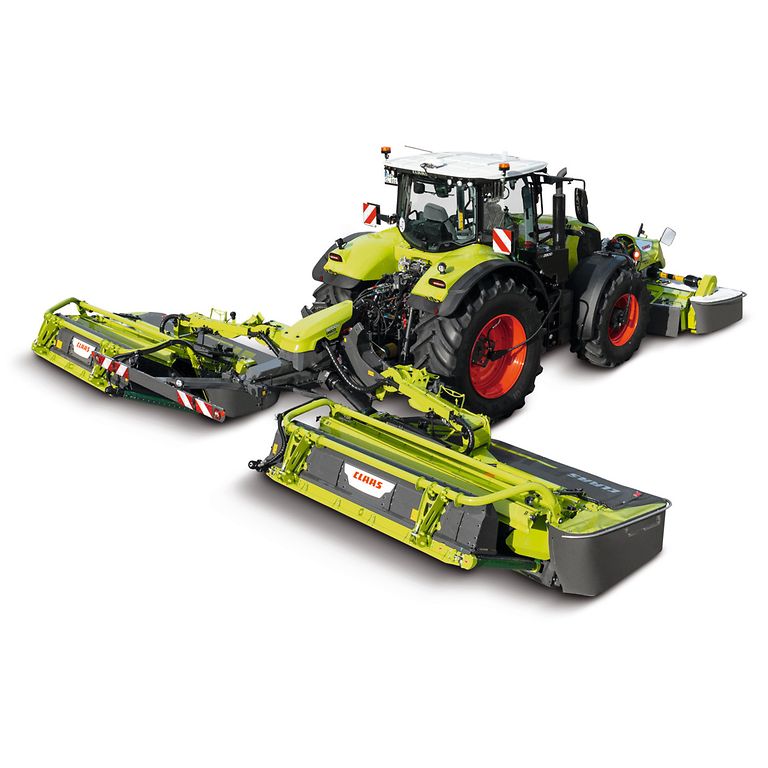

Die beiden Teleskopausleger mit einem jeweils 3,80 m breiten MAX CUT Mähbalken werden stufenlos via Terminal an das Frontmähwerk angepasst. Durch die geschützten, innenliegenden Wegmesszylinder ist eine flexible Überlappungseinstellung möglich. Dies ist vor allem bei engen Kurven oder am Hang von Vorteil. Für den Transport lassen sich die Mäheinheiten nach oben klappen und dank der Teleskopausleger bis auf 20 cm Bodenfreiheit nach unten teleskopieren. So wird bei einer maximalen Arbeitsbreite von 10,70 m eine kompakte Transportposition von unter 4 m erreicht.

Der hydraulische Seitenverschub um insgesamt 700 mm erfolgt über die mittig stehende Schwinge mit besonders breiter Aufnahme. Dies ist Grundvoraussetzung für eine konstant gute Bodenanpassung in jeder Position. Die Doppelführung stabilisiert die Mäheinheit bei hohen Belastungen.

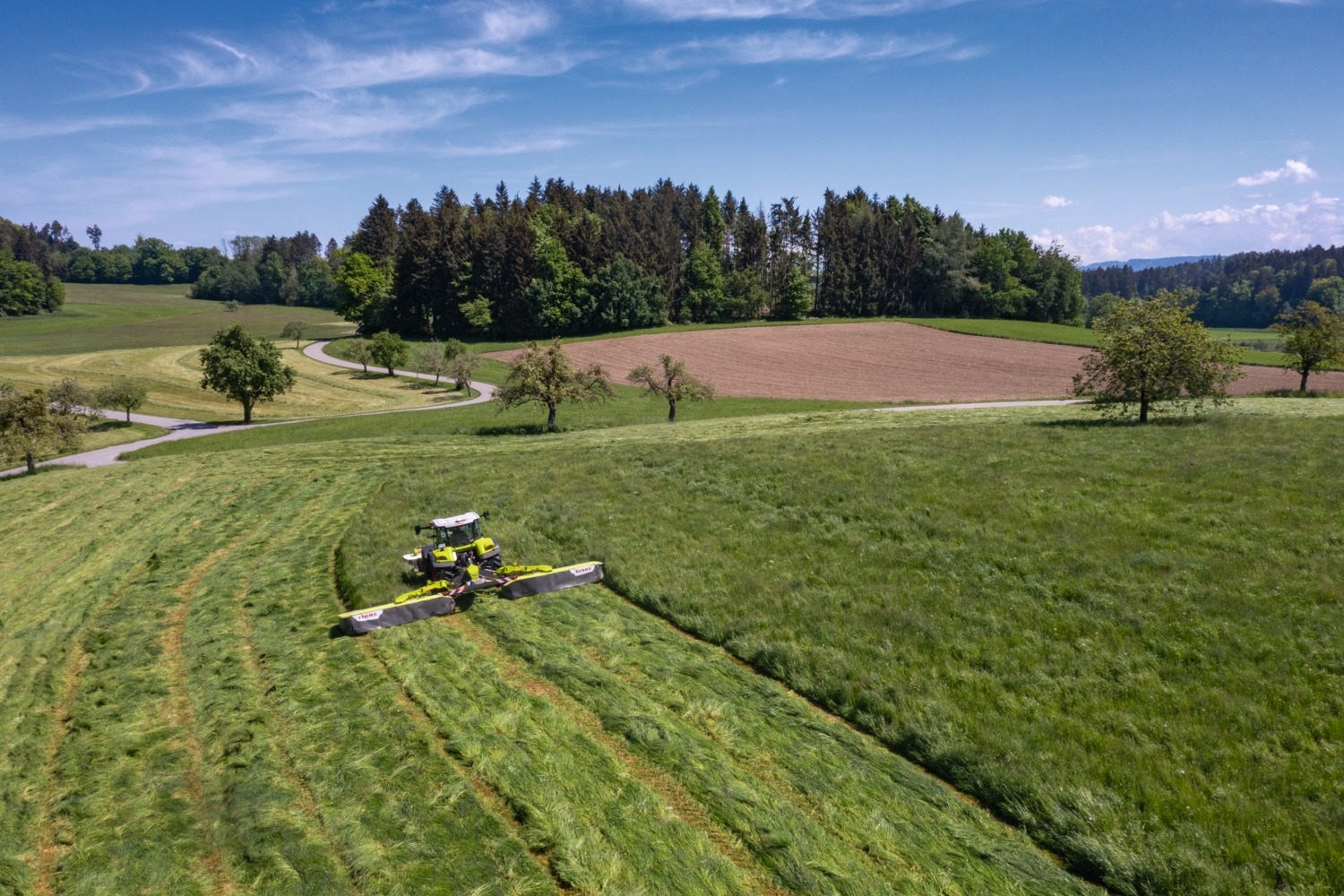

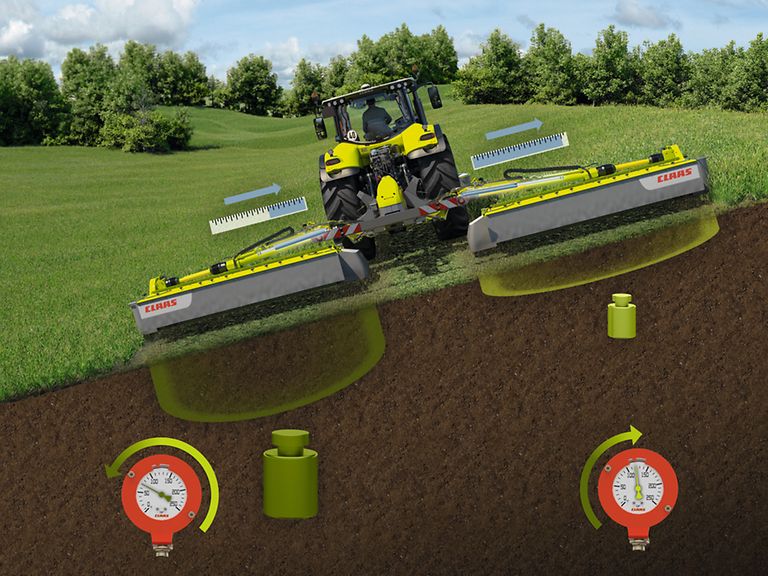

Optimale Unterstützung beim Mähen am Hang bietet ein am Anbaubock sitzender Neigungssensor. In Abhängigkeit von der jeweiligen Hangneigung verändert sich neben dem Auflagedruck (ACTIVE FLOAT) auch die Position der Heckmähwerkseinheiten über die automatische Regelung des Teleskopweges für die DISCO 1100 Modelle und des Verschiebeweges für die DISCO 9700 Modelle.


So wird neben der Hangabdrift auch einer Streifenbildung entgegengewirkt – das Ergebnis ist ein sauberes Schnittbild in allen Bedingungen.

• Hydraulische Non-Stop-Anfahrsicherung
• KENNFIXX Hydraulikstecker mit Kupplungsmarkierung und magnetischer Halterung
• Hydraulisch klappbare Schutztücher (je nach Modell)
• Unterlenkerführungslaschen und ergonomischer Anbaubereich
• LED-Arbeitsscheinwerfer (je nach Modell)

Das DISCO 1010 ist auch in der COMFORT Ausstattung erhältlich. Diese kombiniert die einfachen Grundfunktionen mit der ISOBUS-Bedienung. Auf- und Abklappen erfolgt über ein Steuergerät, so kann der Aushub in das Vorgewendemanagement integriert werden. Die Load-Sensing-Hydraulik steuert automatisch die Schutztuchklappung, das Schwenken nach hinten sowie die Transportverriegelung für das Mähwerk. Weitere Funktionen können bequem via ISOBUS oder Funktionstasten bedient werden, wie zum Beispiel die schnelle, seitenunabhängige Anpassung des ACTIVE FLOAT Drucks.

Die kombinierte Steuergeräte- und ISOBUS-Bedienung der DISCO COMFORT Ausstattung bietet vor allem für Kunden mit häufig wechselnden Bedingungen Vorteile.

Diese Option beinhaltet eine hydraulische Transportverriegelung, die Möglichkeit der hydraulischen Schutztuchklappung sowie eine Automatikfunktion für den Einzelaushub. Letztere wählt für maximalen Bedienkomfort selbstständig die zweite Mäheinheit vor, sobald die erste ausgehoben ist. Hierfür benötigen Sie statt des einfachwirkenden ein doppeltwirkendes Steuergerät. Die Bedienung erfolgt dann über das CEMIS 10 Terminal. Die PLUS Bedienung ist gerade auch für Traktoren mit wenigen oder mechanischen Steuergeräten empfehlenswert.

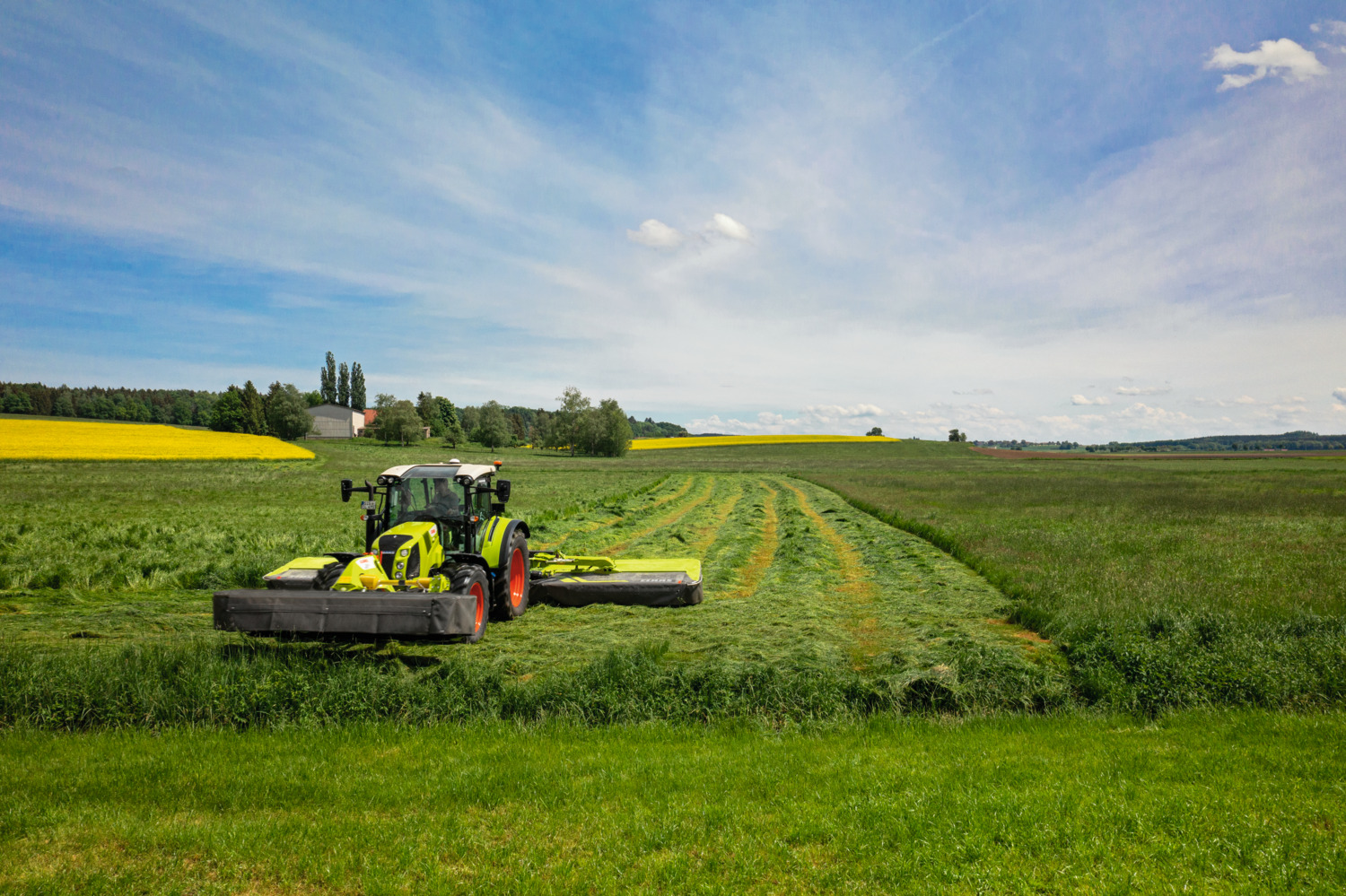

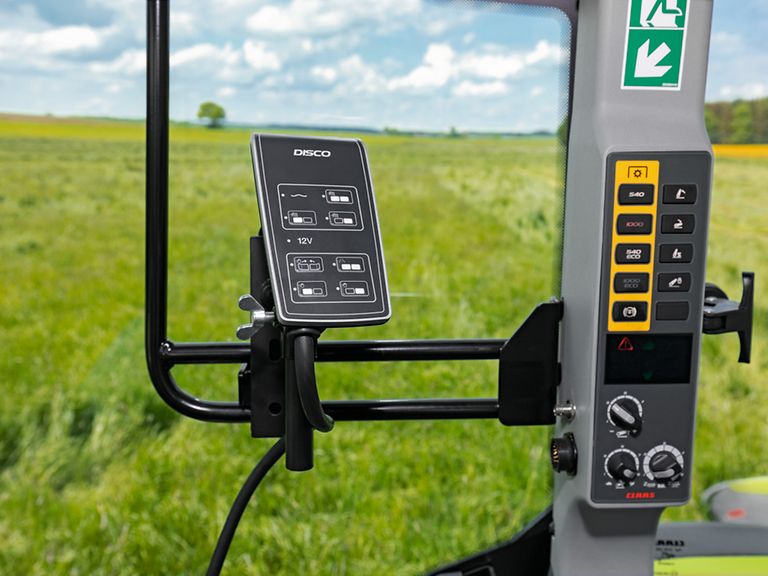

Diese DISCO Modelle sind genau richtig für Sie, wenn Sie einfach nur mähen wollen – ohne Elektronik, aber mit professioneller Technik. Abklappen, mähen, ausheben – alles über ein einzelnes einfachwirkendes Steuergerät. Für die Ansteuerung des ACTIVE FLOAT Drucks während der Fahrt benötigen Sie ebenso ein einfachwirkendes Steuergerät. Das Vor- und Zurückschwenken erfolgt über ein doppeltwirkendes Steuergerät.

Option: Direkter Einzelaushub.
Mit einem zusätzlichen einfachwirkenden Steuergerät können Sie jede Mäheinheit über ein separates Steuergerät ausheben. Für den Aushub beider Mäheinheiten zusammen können Sie das Vorgewendemanagement und so die Intelligenz des Traktors nutzen.

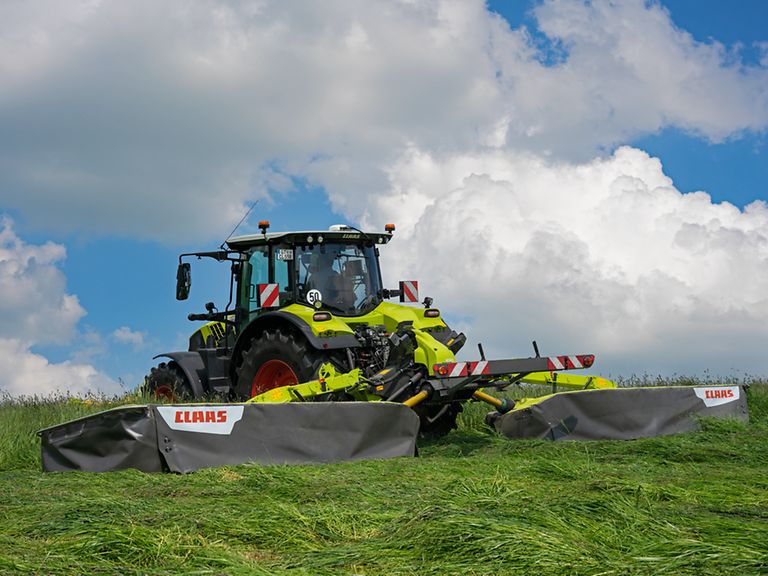

Die DISCO 1010 TREND und COMFORT Modelle bieten Ihnen eine große Arbeitsbreite von 9,70 bzw. 9,90 m – je nach gewünschter Überlappung. Dabei bekommen Sie bei CLAAS neun, d.h. zwei Mähscheiben mehr – für echte 3,80 m Arbeitsbreite pro Mäheinheit!

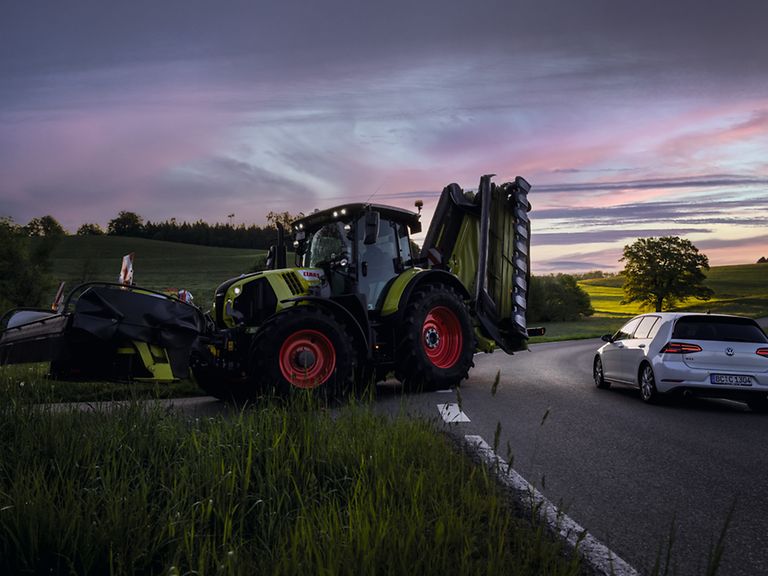

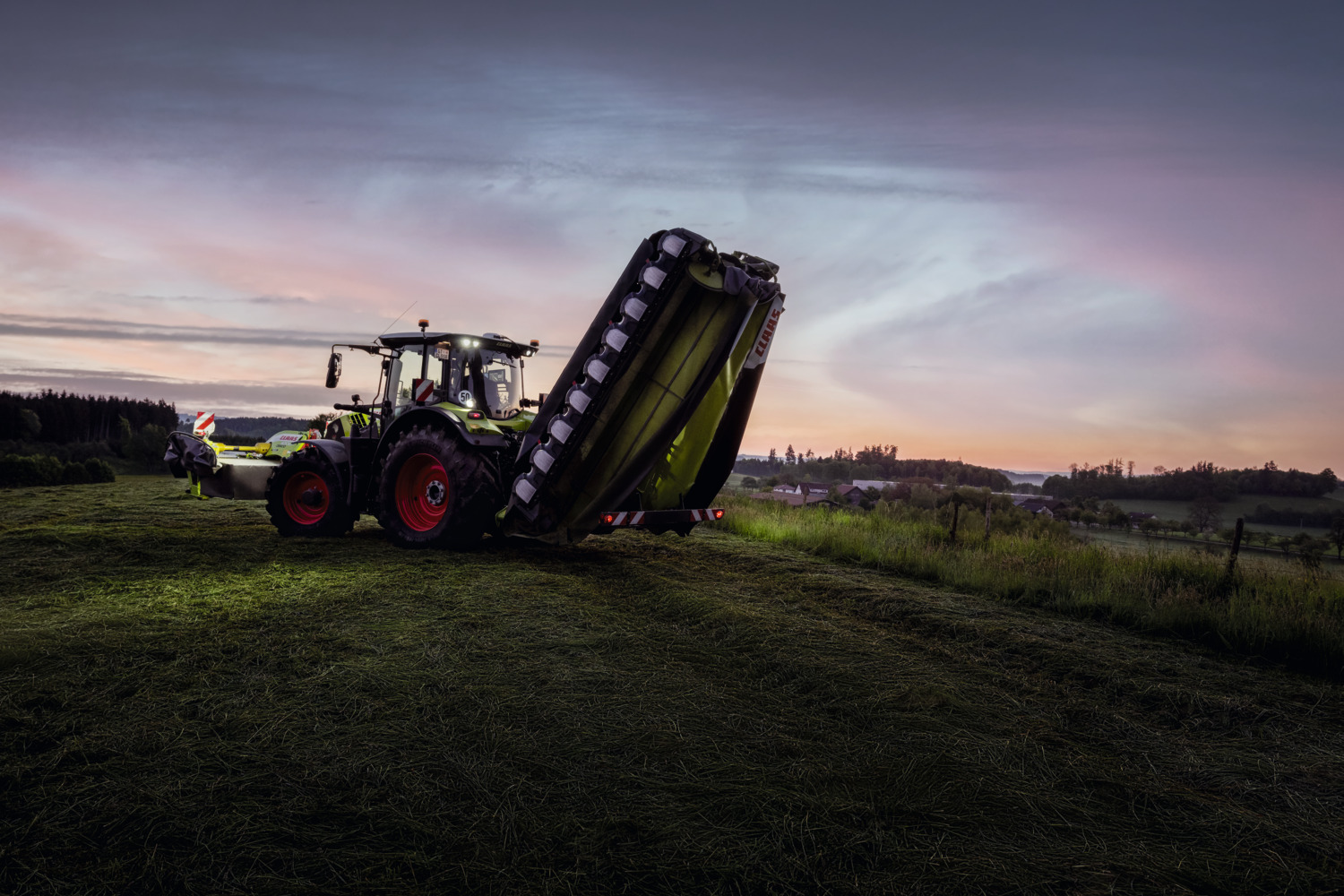

Ideal im Transport – kompakt und nahe am Traktor, ohne beim Abbiegevorgang den Gegenverkehr zu gefährden. Auch steilere Feldeinfahrten können so mühelos bewältigt werden. Durch die Schrägstellung der Mäheinheiten wird Ihnen zudem der Zugang beim An- und Abhängen deutlich erleichtert. Realisiert wird die Vektorklappung durch ein zusätzliches Ventil im Zylinder der hydraulischen Anfahrsicherung. Außerdem werden die Mäheinheiten leicht nach innen geschwenkt – somit haben Sie beste Sicht im Rückspiegel

Optimale Unterstützung beim Mähen am Hang bietet ein am Anbaubock sitzender Neigungssensor. In Abhängigkeit von der jeweiligen Hangneigung verändert sich der Auflagedruck (ACTIVE FLOAT).
So wird der Hangabdrift und somit einer Streifenbildung entgegengewirkt – das Ergebnis ist ein sauberes Schnittbild in allen Bedingungen. Beim DISCO 9700 COMFORT wird zudem auch die Position der Heckmähwerkseinheiten über die Verschiebung automatisch geregelt.

Der hydraulische Seitenverschub um insgesamt 700 mm erfolgt über die mittig stehende Schwinge mit besonders breiter Aufnahme. Dies ist Grundvoraussetzung für eine konstant gute Bodenanpassung in jeder Position. Die Doppelführung stabilisiert die Mäheinheit bei hohen Belastungen.

• Hydraulische Anfahrsicherung (DISCO 9300 und 8500 mechanisch)
• KENNFIXX Hydraulikstecker mit Kupplungsmarkierung und magnetischer Halterung
• Hydraulisch klappbare Schutztücher (je nach Modell)
• Unterlenkerführungslaschen und ergonomischer Anbaubereich
