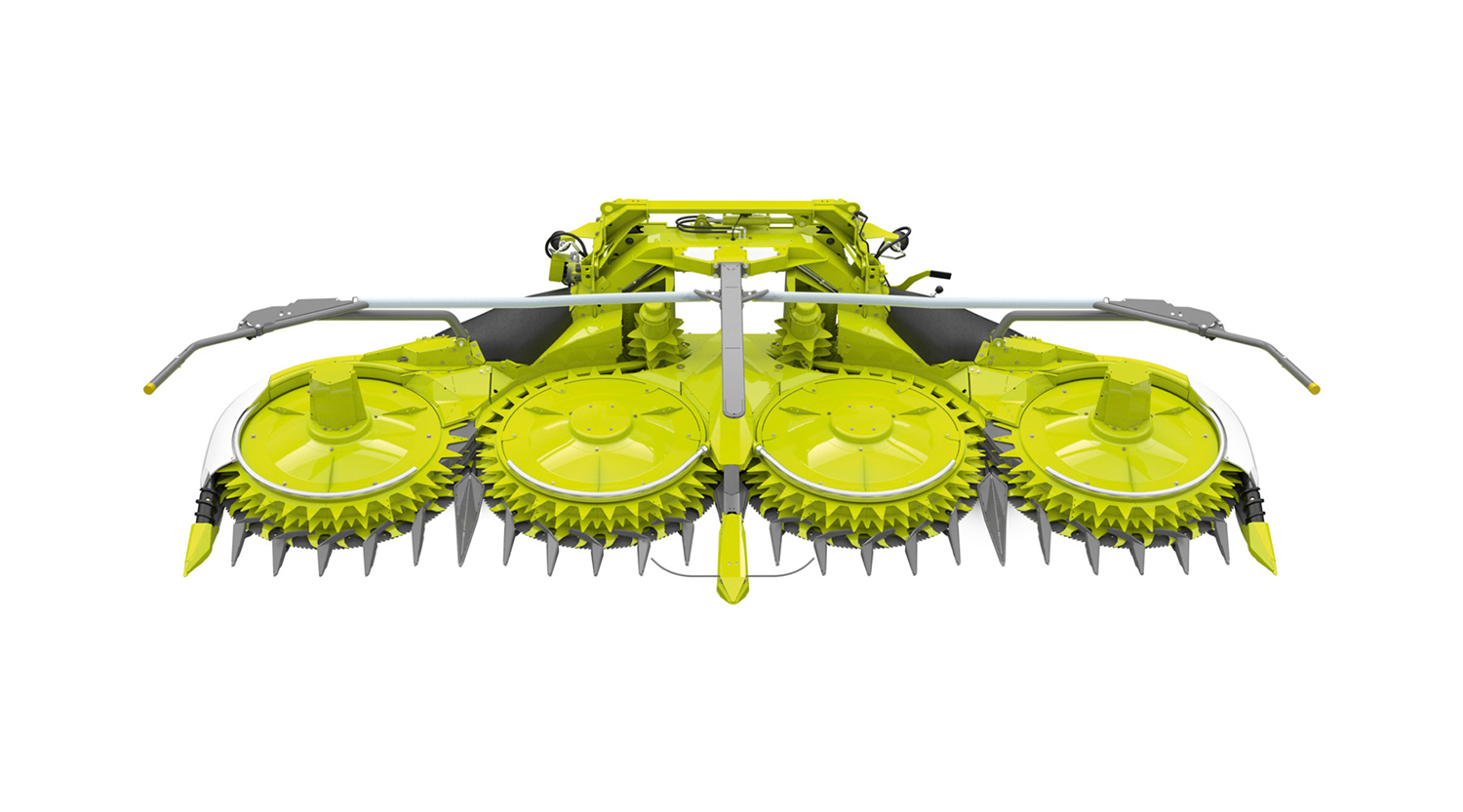

Maisgebiss ORBIS
Ihr stärkster Erntehelfer.

Trotz der großen Arbeitsbreite passt sich das Maisgebiss ORBIS 900 optimal den Flächenkonturen an. Dank des flachen, zweistufig einstellbaren Anbauwinkels und der sehr flachen Bauweise sind Stoppelhöhen von minimal 80 mm erreichbar.

Deshalb und dank der Verwendung von kleinen wie großen dreistufigen Transportscheiben kann das ORBIS 900 sowohl zum Ernten von Mais, wie auch von Ganzpflanzensilage genutzt werden.

Sehr leichtläufiger Antrieb mit geringen Anlaufmomenten und niedrigem Kraftbedarf
Ausgelegt für hohe Durchsatzleistung
Universell einsetzbar in der Ernte von Halmgütern
Hohe Arbeitsqualität und sehr niedriger Wartungsaufwand

Automatischer Transportschutz

Wie auch beim Maisgebiss ORBIS 750 ist der Rahmen des ORBIS 900 5-teilig aufgebaut. Dies ermöglicht eine konkurrenzlos schnelle Klappung von 25 Sekunden beim ORBIS 900.

Angesichts einer Transportbreite von nur 3 m sind Straßenfahrten mit dem ORBIS 900 ohne Ausnahmegenehmigung gestattet. Die kompakte Bauweise dieses Maisgebisses ermöglicht eine gute Sicht nach vorn und zu den Seiten.

Beim Ein- und Ausklappen des ORBIS wird der voll integrierte Transportschutz mit Warnaufklebern und Beleuchtung automatisch in die Feld- oder Straßenposition geschwenkt. Der Klappvorgang dauert maximal 30 Sekunden. Ein Absteigen des Fahrers ist nicht notwendig.

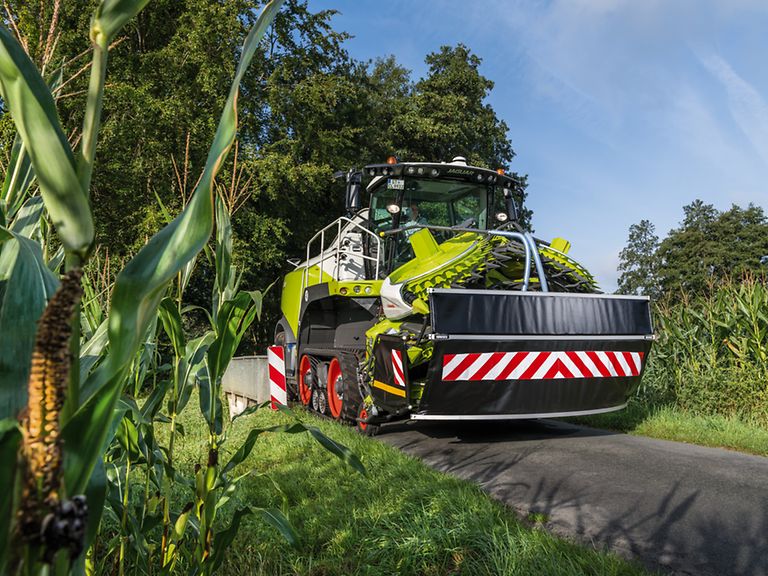

Integriertes Transportfahrwerk.

Bei Straßenfahrten ist das ORBIS auf 3 m zusammengeklappt. Mit dem integrierten Transportsystem sind Sie immer gesetzeskonform unterwegs. Durch das aktiv geregelte Fahrwerk wird eine ideale Gewichtsverteilung des gesamten Fahrzeugs ermöglicht. Dies erlaubt eine sehr komfortable Fahrt bis 40 km/h und hält die Umsetzzeiten so gering wie möglich.

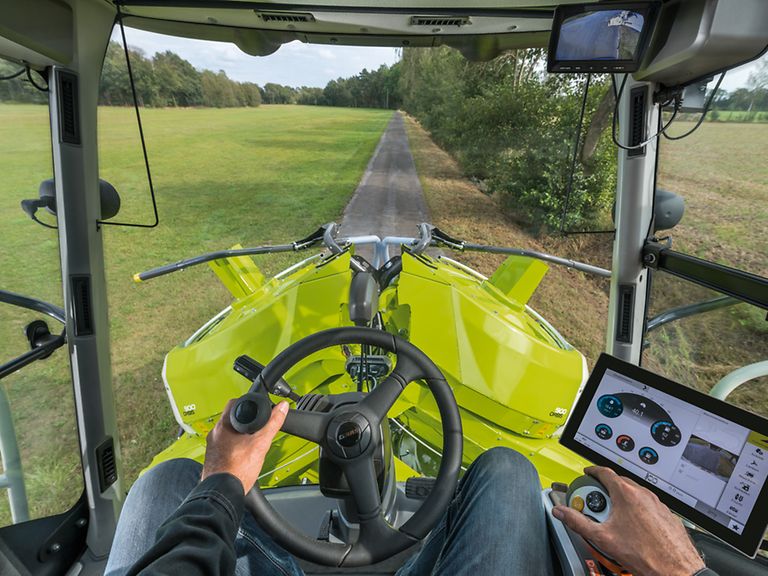

Wie bei allen Vorsatzgeräten von CLAAS läuft auch beim Maisgebiss ORBIS der Straßentransport mit einem Maximum an Sicherheit und Komfort ab. Das kompakt zusammengeklappte ORBIS bietet dem Fahrer eine sehr gute Sicht bei der Straßenfahrt.

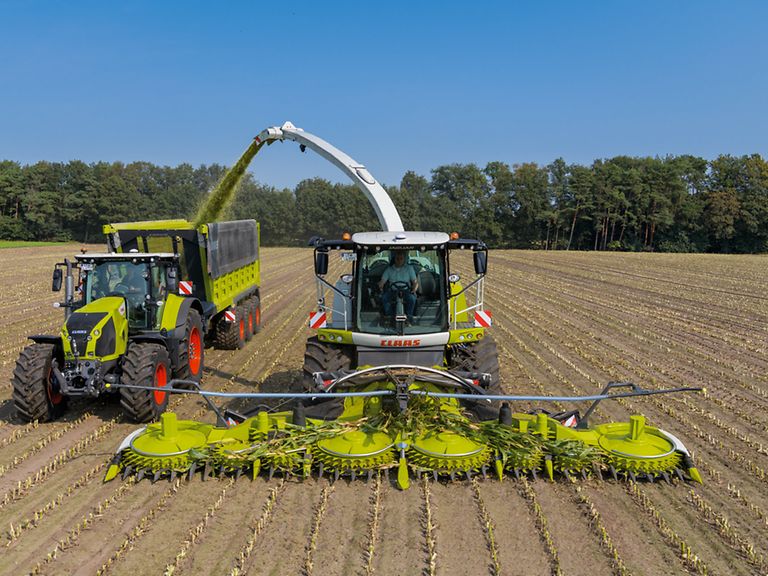

Bis zu 9 m Arbeitsbreite.

Mit dem Maisgebiss ORBIS reihenunabhängig ernten.

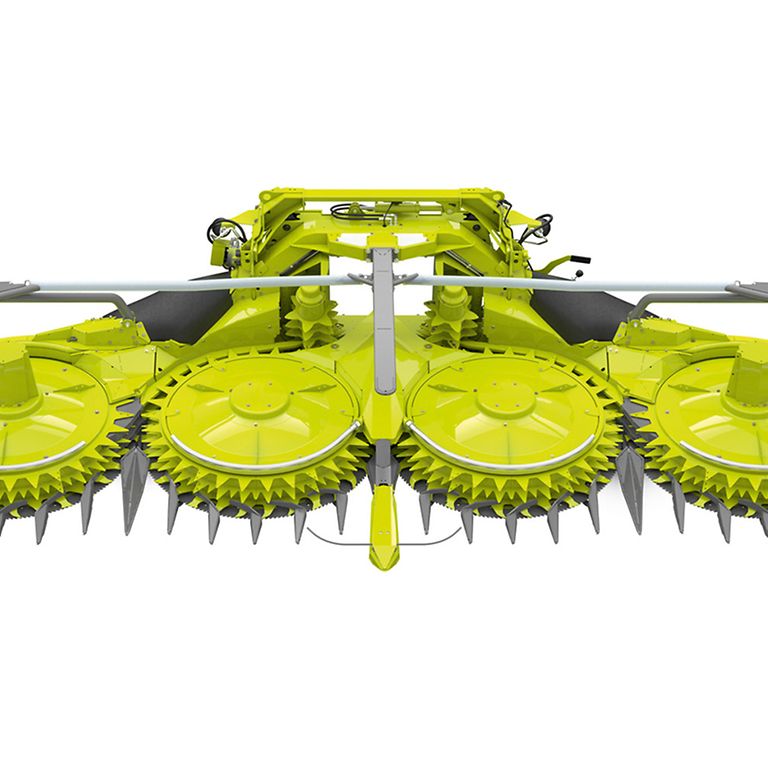

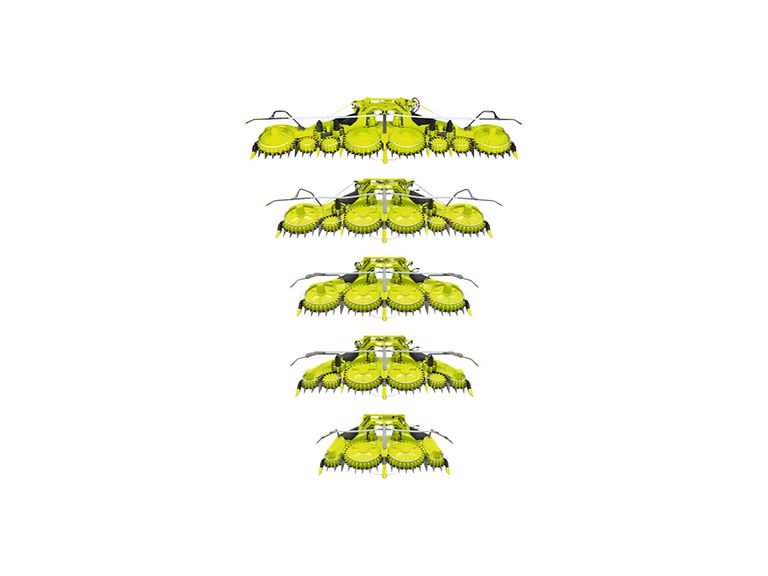

Das reihenunabhängige Maisgebiss ORBIS mit Arbeitsbreiten von 4,50 bis 9,0 m verbindet völlig neue Ideen zu Aufbau und Antrieb mit den weltweiten Einsatzerfahrungen, die wir bisher gemacht haben. Von den Vorteilen und der hohen Funktionssicherheit dieses Konzepts profitieren Sie in jeder Einsatzminute.

Das Maisgebiss ORBIS 600 SD wird parallel zum ORBIS 600 angeboten.

Das SD ist besonders geeignet für normale und kleinwüchsige Bestände. Die Außeneinheiten mit den kleinen Scheiben und den zusätzlichen vertikalen Fördertrommeln ermöglichen einen extrem leichtzügigen Gutfluss. Das ORBIS 600 mit den großen Scheiben punktet in normalen und sehr ertragreichen Maisbeständen.

Höchste Zuverlässigkeit unter allen Erntebedingungen.

Effizientes Antriebskonzept mit 11% geringeren Anlaufmomenten als vergleichbare Modelle
Einzigartiger Gutfluss für beste Häckselqualität
Optimale Bodenanpassung dank AUTO CONTOUR
Sehr niedrige Stoppelhöhe über die gesamte Arbeitsbreite
Einschalten und reversieren unter Volllast

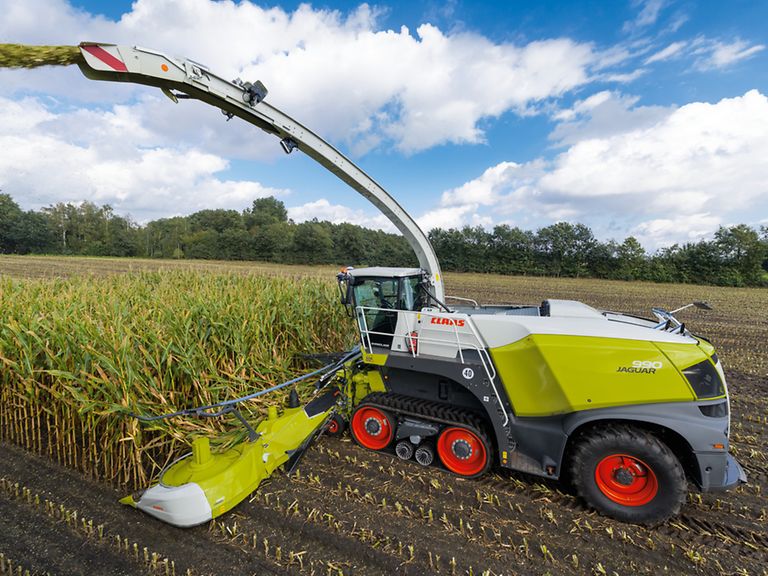

Geradlinige Erntegutübergabe vom ORBIS zum Feldhäcksler JAGUAR für beste Häckselqualität
Gleichmäßiger Gutfluss über die gesamte Breite des Einzugswalzengehäuses
Extrem flache Bauweise für gleichmäßiges Stoppelbild und sehr niedrige Stoppelhöhen von bis zu 80 mm
ORBIS 600 SD mit kleinen Scheiben für kurze bis mittlere Aufwuchshöhen
ORBIS 600 mit großen Scheiben für mittelhohen bis extrem hohen Mais
Symmetrisches Ausklappen innerhalb von nur 25 s (ORBIS 900) bzw. 15 s (ORBIS 750)
Integriertes Transportsystem ab ORBIS 600 verfügbar

Kraftsparender Antrieb.

Das effiziente Antriebskonzept bietet Ihnen enorm viel Leistung für erstaunlich wenig Kraftstoff. Der JAGUAR überträgt seine Kraft mechanisch auf das Maisgebiss, das nur einen sehr geringen Kraftbedarf hat. Denn das ORBIS kommt mit wenigen Getriebeeinheiten aus und besticht durch seine niedrigen Anlaufmomente. Diese sorgen dafür, dass Sie auch unter Volllast einschalten und reversieren können. Getriebe und Antriebselemente sind für hohen Durchsatz ausgelegt. Mit perfekter Drehzahlabstimmung zur eingestellten Schnittlänge wird das Erntegut dem Feldhäcksler JAGUAR optimal zugeführt.

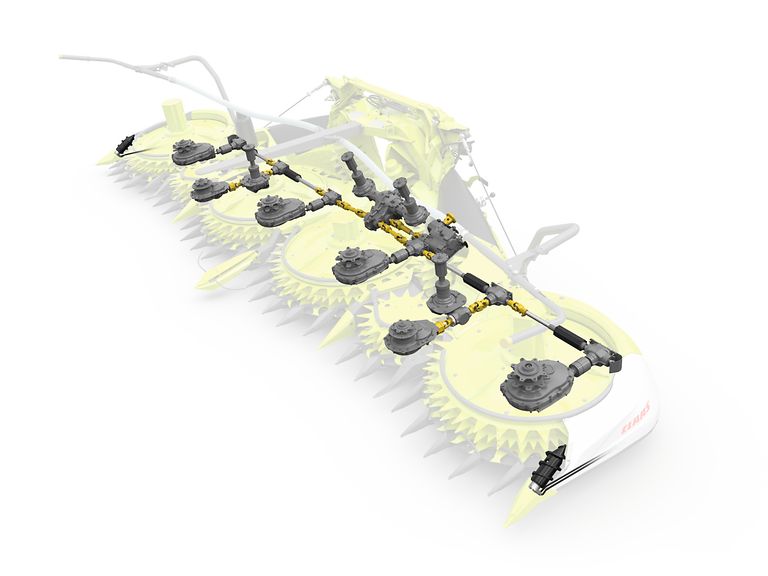

Effizientes Antriebskonzept.

Eingangsgetriebe mit zwei Schaltstufen und Schnellkuppeladaption an Feldhäcksler
Hauptgetriebe mit drei Drehzahlbereichen für die Einspeisetrommeln
Antrieb, große Transportscheiben mit Messer
Antrieb, Förderkegel
Antrieb, kleine Transportscheiben mit Messer
Optional hydraulisch angetriebene Lagermaisschnecken

Einzigartiger Gutfluss.

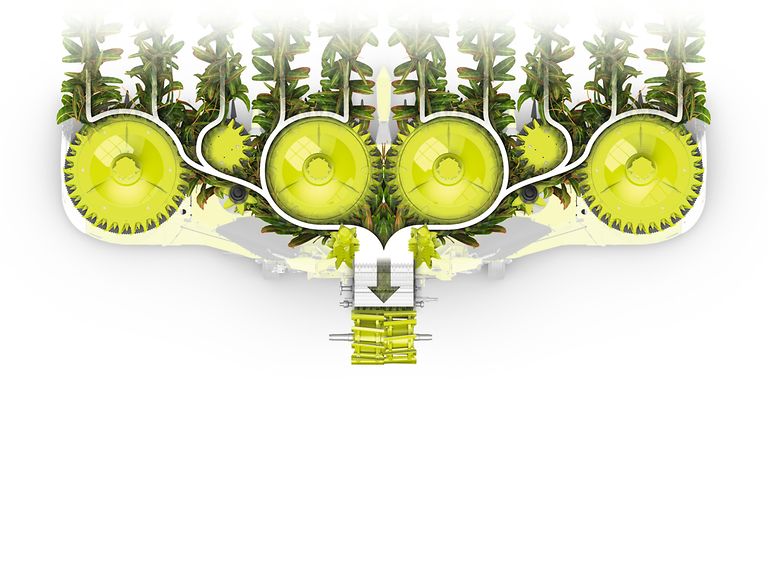

Die Kombination aus kleinen und großen Einzugsscheiben erlaubt einen variablen Einsatzbereich mit extrem hoher Durchsatzleistung. Das Maisgebiss ORBIS transportiert alle Pflanzen schonend und zugleich sicher, um sie dem Einzug des JAGUAR optimal zuzuführen. Beim Reversieren verweilen die bereits abgeschnittenen Pflanzen auf den großen Scheiben und werden anschließend mit eingezogen.

Vielseitiger Einsatz.

Maiserträge weit über 70 t/ha, Biogas, SHREDLAGE®, kleinwüchsiger Mais oder andere Kulturen wie Ganzpflanzensilage oder Sorghum – ORBIS wird mit allen Aufgaben fertig. Der dreistufige Aufbau seiner Transportscheiben sorgt für einen gleichmäßigen Gutfluss.

Gleichlauf der Messer- und Einzugsscheiben ermöglicht einen schonenden Pflanzentransport
Stabile Rohrbügel verhindern zuverlässig Kolbenverluste

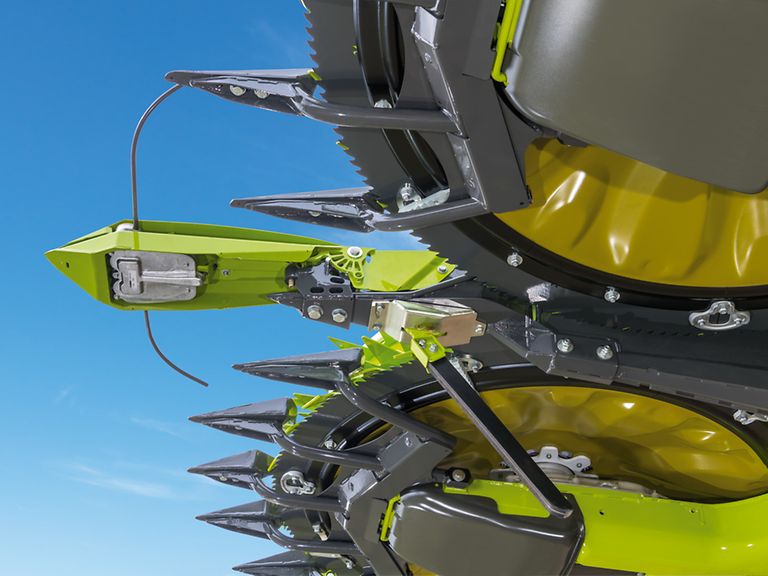

Die neue Messergeometrie sorgt für einen perfekten Schnitt
Gradliniger Schnitt der Pflanzen für einheitliche Stoppelhöhe
Einweiserfinger individuell an unterschiedliche Erntebedingungen anpassbar
Schonender und durchsatzstarker Pflanzentransport
Sehr gleichmäßige Pflanzenübergabe für gleichbleibend gute Häckselqualität

Beste Bodenanpassung.

Die Geländeform spielt bei der Maisernte mit ORBIS keine Rolle. Die exakte Bodenführung übernimmt der neu konstruierte Pendelrahmen in Kombination mit der weiterentwickelten CONTOUR / AUTO CONTOUR Regelung. Bei vollem Bodenkontakt der Kufen wird die AUTO CONTOUR Regelung automatisch auf Schwimmstellung umgestellt. Somit ist ein sehr guter Querausgleich bei Auflagedruckregelung gegeben.

Niedrige Stoppelhöhe.

Mit der speziellen Unterbodenkonstruktion und der parallel zum Boden angepassten Neigung ist ein sehr kurzer und gleichmäßiger Stoppel über die gesamte Arbeitsbreite gegeben. Ideales Stoppelbild: kurz, gleichmäßig, sauber und zerfasert für eine schnelle Verrottung.

Dank des flachen, zweistufig einstellbaren Anbauwinkels und der sehr flachen Bauweise sind Stoppelhöhen von minimal 80 mm erreichbar.

Einfache Wartung.

Bei der Ernte haben Sie es meist mit sehr engen Zeitfenstern zu tun. Aufwändige Wartungsarbeiten sind nicht nur lästig, sie schmälern auch die Produktivität und gefährden die Wirtschaftlichkeit. Deshalb haben die CLAAS Ingenieure alles darangesetzt, den Wartungsaufwand so gering wie möglich zu halten. Die wichtigen Baugruppen sind schnell und bequem erreichbar, die Serviceintervalle beruhigend lang.

Lange Serviceintervalle.

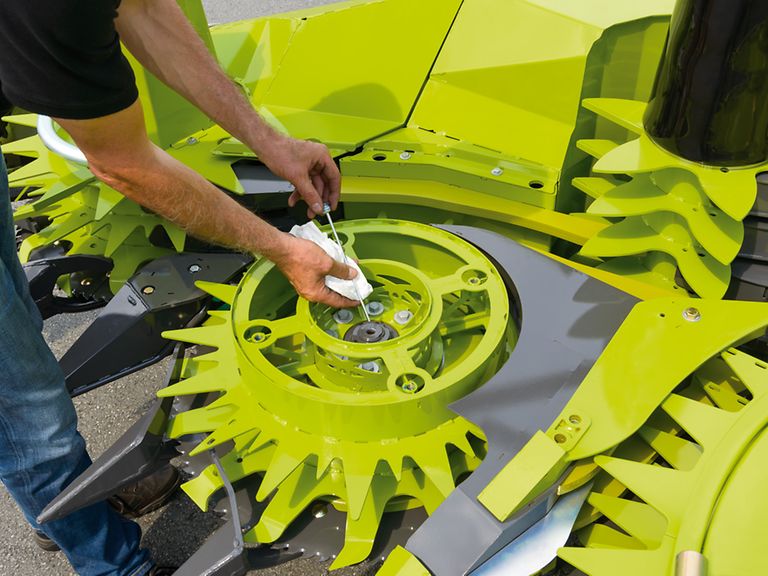

Alle Schmiernippelstellen haben ein Wartungsintervall von 250 Betriebsstunden
Sämtliche Schmierstellen sind für Sie einfach zugänglich
Ein Getriebeölwechsel ist nach dem ersten Jahr und dann alle 2.500 Betriebsstunden erforderlich
Alle Verschleißteile können Sie einfach und schnell austauschen
Einfacher Zugriff auf Getriebe und Kupplungen durch Wartungsklappen

Geringer Wartungsaufwand.

Nur alle 250 Betriebsstunden muss eine Schmierung vorgenommen werden
Sämtliche Schmierstellen sind sehr gut zugänglich
Ein Getriebeölwechsel ist erst nach der ersten Saison (500 Betriebsstunden) und dann wieder nach 5 Jahren (2.500 Betriebsstunden) erforderlich, (Eingangsgetriebe alle 500 Betriebsstunden)
Alle Verschleißteile lassen sich einfach und schnell austauschen

PREMIUM LINE für das ORBIS

Hochverschleißfeste Teile sind empfehlenswert für extreme Einsatzbedingungen, z.B. bei hohem Sandanteil oder sehr langer Einsatzdauer.

Technische Daten

Modell	at_working_width_frm (unece.unit.MTR)	at_sh_vg_tilting_frame_control
900 Transportsystem	8,93
750 Transportsystem	7,45
600 SD Transportsystem	6,04
600 SD	6,04
600 Transportsystem	6,01
600	6,10
450	4,48
