Mehr Druschleistung.
Schneidwerke für Getreide und Raps.

Die bedarfsgerechte Einstellung des VARIO Schneidwerkstisches sorgt für einen stetig optimalen Gutfluss. Damit können Sie die Gesamtleistung Ihres Mähdreschers um bis zu 10% steigern.

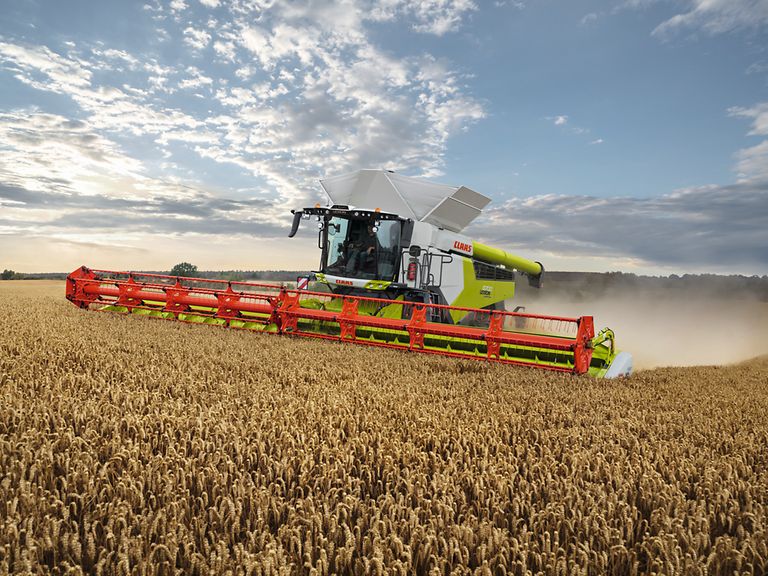

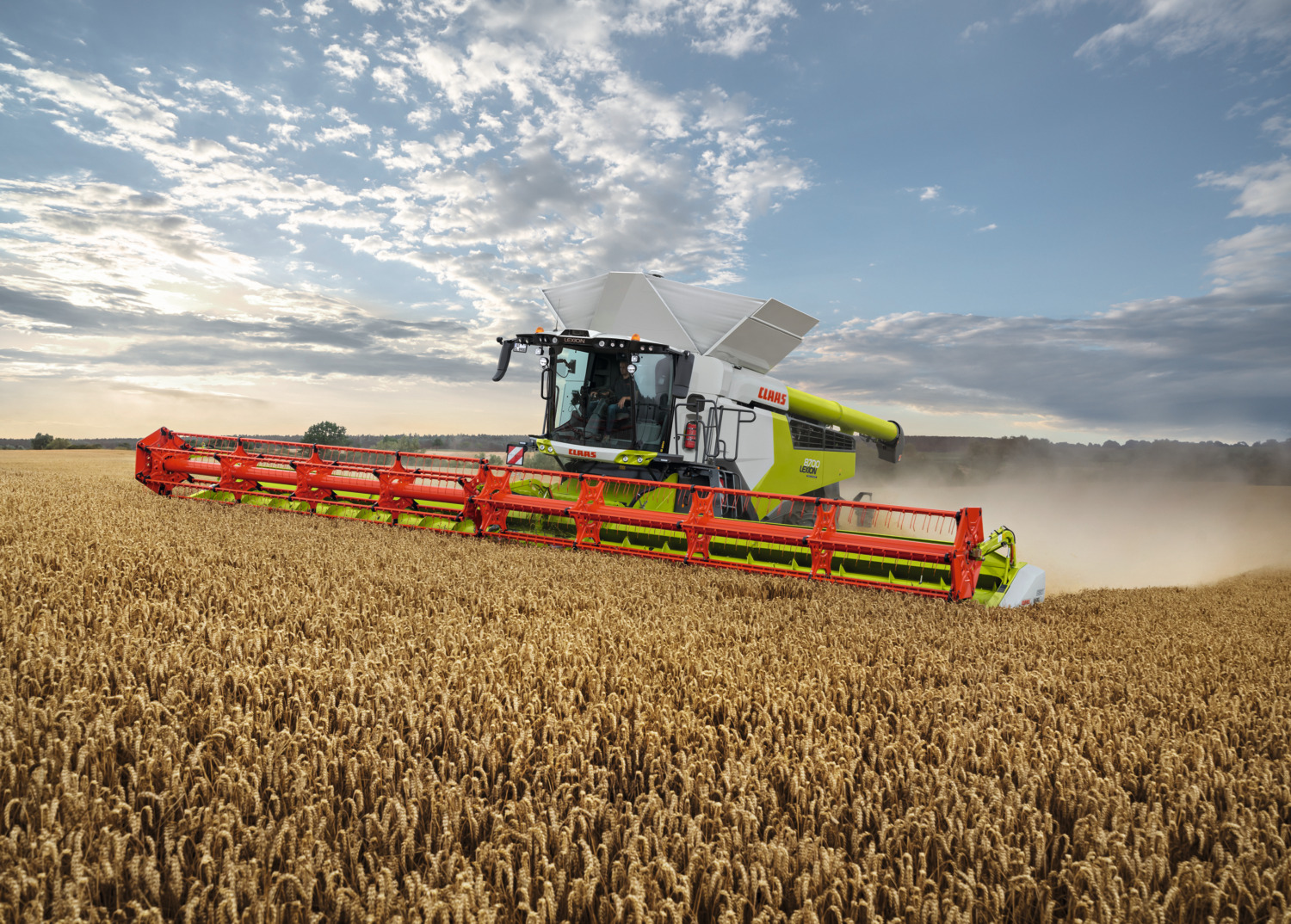

LEXION 8900 TERRA TRAC bei der Weizenernte mit VARIO 13,80 Schneidwerk.

Tausendfach in der Praxis bewährt.

VARIO Schneidwerke.

VARIO Schneidwerke von CLAAS wurden gezielt für die Ernte von Getreide und Raps entwickelt. Sie überzeugen durch hohe Schlagkraft und hohe Flächenleistung, egal ob bei niedrigen Erträgen oder in Hochertragsregionen. Die bedarfsgerechte Einstellung des VARIO Schneidwerkstisches sorgt für einen stetig optimalen Gutfluss. Damit können Sie die Gesamtleistung Ihres Mähdreschers um bis zu 10% steigern.

Ihre Vorteile im Einsatz.

Die integrierten Rapsbleche lassen sich stufenlos bis zu 700 mm verschieben
Das abgewinkeltes Traversenrohr ermöglicht Ihnen eine bessere Sicht auf den Schneidwerkstisch
Die optimierte Haspel nimmt deutlich weniger Halme mit
Die automatische Haspelzugkraftregelung entlastet Sie bei der Ernte von Lagergetreide
CEMOS AUTO HEADER übernimmt die Einstellung der Haspel und der Tischlänge
Halmteiler und Rapsmesser bauen Sie schnell und werkzeuglos an und ab
Der große Durchmesser der Einzugsschnecke von 660 mm sorgt für optimalen Gutfluss

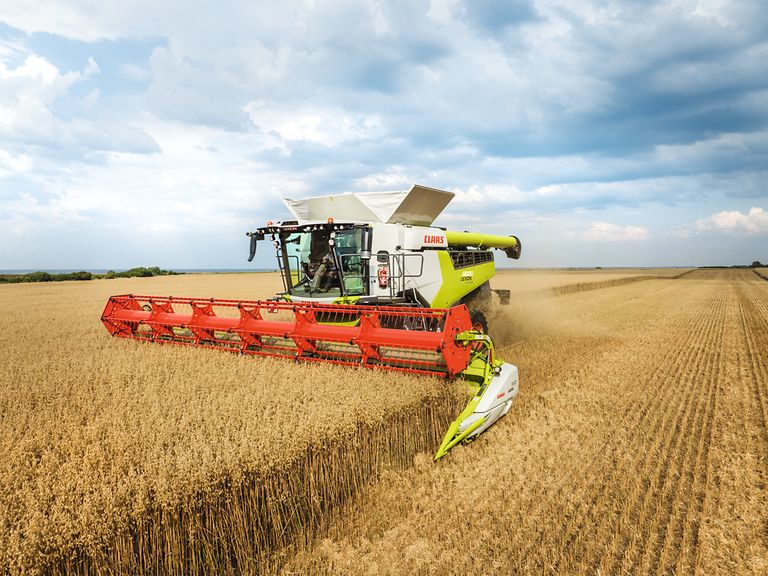

LEXION 6900 TERRA TRAC bei der Haferernte mit VARIO 930 Schneidwerk.

Gehen Sie keine Kompromisse ein.

Die Automatisierung beginnt am Vorsatzgerät.

Wenn das Schneidwerk exakt zur Frucht und zum Mähdrescher passt, ernten Sie einfacher, schneller und komfortabler.
CLAAS Vorsätze und CLAAS Maschinen sind präzise aufeinander abgestimmt. Die Fahrer haben vollen Zugriff auf alle Fahrerassistenzsysteme und überzeugen von der ersten Minute an mit einer hoher Kampagnenleistung.

Hält den Gutfluss aufrecht.

Automatische Haspelzugkraftregelung.

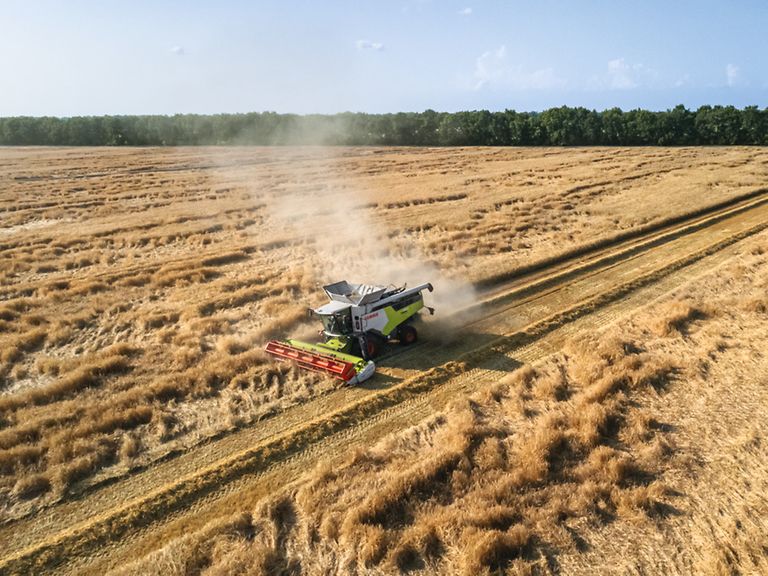

Durch den hydraulischen Haspelantrieb passt sich die Zugkraft der Haspel schwierigen Erntebedingungen – wie z.B. einem liegenden Bestand – automatisch an. Die automatische Höhenführung orientiert sich dabei an den vorgegebenen Werten für Druck und Sensitivität und hält den Gutfluss immer aufrecht.

CEMOS AUTO HEADER.

Ein einziger Knopfdruck entlastet den Fahrer.

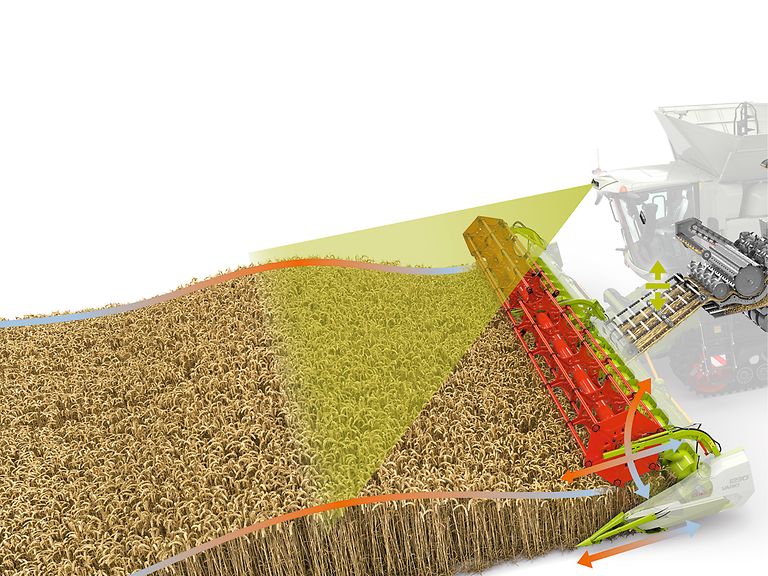

CEMOS AUTO HEADER ist das erste Assistenzsystem, das Schneidwerkeinstellungen wie Tischlänge und Haspelposition automatisch den jeweiligen Druschbedingungen anpasst. Der FIELD SCANNER erfasst die Höhe der Pflanzen, der Schichthöhensensor im Einzugskanal bewertet den Gutfluss. Diese Daten nutzt CEMOS AUTO HEADER, um die Position der Haspel und des VARIO Schneidwerkstischs aktiv zu regeln.
Das führt zu einem homogenen Gutfluss und verbessert Leistung und Arbeitsqualität von Dreschwerk, Abscheidung und Reinigung. Auf Knopfdruck profitieren Sie von deutlich mehr Komfort und Präzision.

TRION 730 mit VARIO 770 Schneidwerk am Anfang eines Gerstenfeldes.

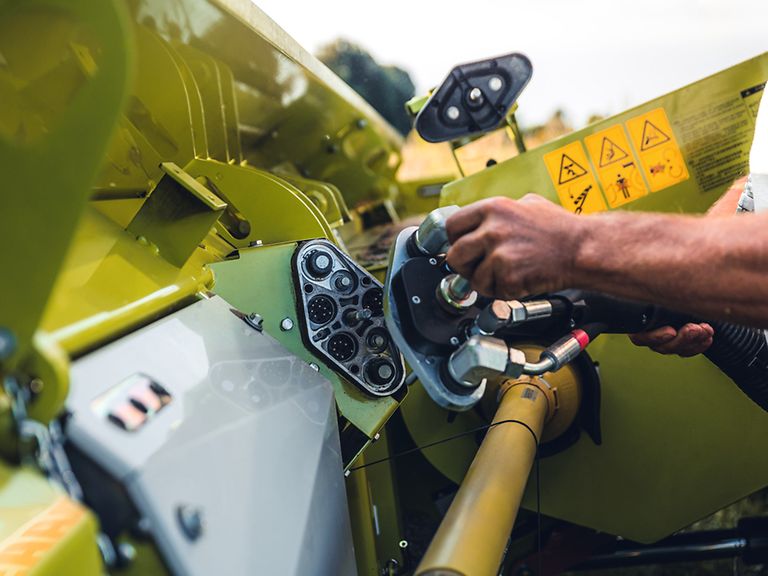

Automatische Vorsatzerkennung spart Zeit.

Bereit für die Ernte.

Damit Ihr Mähdrescher schneller einsatzbereit ist, stellt er die wichtigen Parameter automatisch ein. Dazu liefert ihm das Vorsatzmodul folgende Informationen: Schneidwerktyp, Arbeitsbreite, Anzahl der Teilbreiten, Haspelstellung, Parkstellung sowie die AUTO CONTOUR Sollwerte für Arbeitshöhe und Hektarzähler.

Sie profitieren vom Start weg.

Der Mähdrescher ist ganz schnell bereit für die Ernte.
Die Bedienung wird deutlich einfacher und leichter.
Die Positionen von Haspel, VARIO Schneidwerktisch und Einzugskanal werden berücksichtigt, sodass Kollisionen und Beschädigungen ausgeschlossen sind.

Eine erfolgreiche Ernte fängt beim Vorsatz an.

Vorderansicht TRION 750 mit VARIO 1080 bei der Gerstenernte.

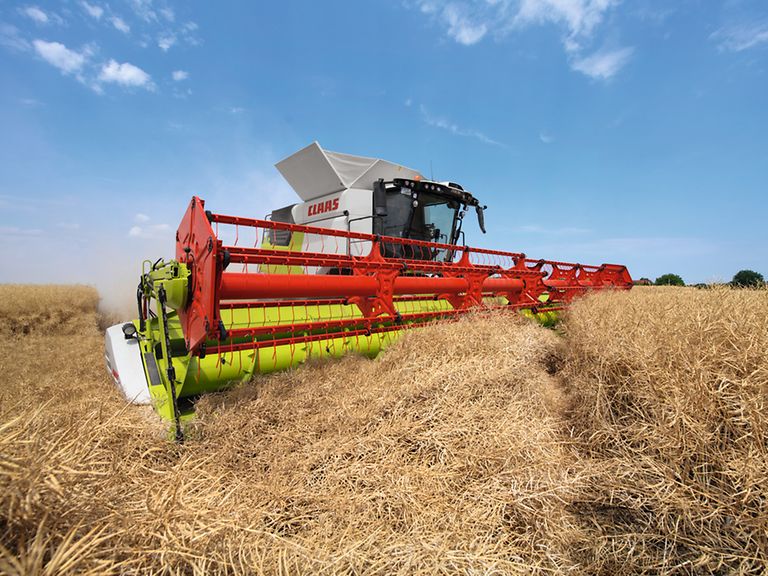

Nahaufnahme TRION 750 bei der Rapsernte mit VARIO 1080.

Vorsätze für jede Anforderung.

Mehr Vielfalt für LEXION, TRION und EVION.

VARIO Schneidwerke sind für die härtesten Erntebedingungen in Getreide, Raps und Reis ausgelegt. Die große Vielfalt an Schneidwerksbreiten von VARIO 1380 bis VARIO 500 ermöglicht den Einsatz in allen LEXION, TRION und EVION Modellen.

Hydraulische Tischverstellung.

Der Gutfluss ist immer optimal.

Am Multifunktionsgriff können Sie die Position des Schneidwerkstisches bequem von –100 mm bis +600 mm verschieben.

Damit steht Ihnen ein stufenloser Gesamtverschiebeweg von 700 mm zur Verfügung, mit dessen Hilfe Sie das Schneidwerk den jeweiligen Erntegegebenheiten optimal anpassen können.

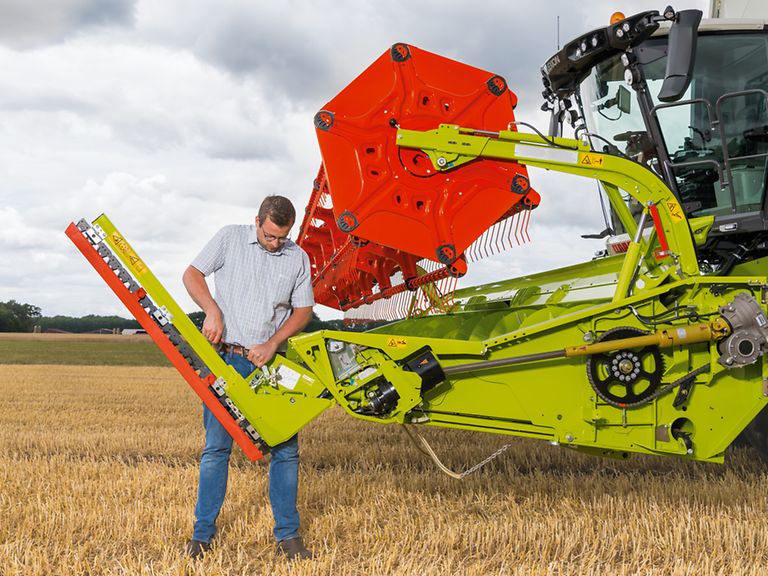

Person montiert Rapsmesser an das VARION Schneidwerk.

Schnelle Umrüstung auf Raps.

Dank integrierter Rapsbleche und dem werkzeuglosen Anbau der Rapsmesser stellen Sie in wenigen Minuten auf Raps um. Auch mit angebauten Rapstrennmessern steht Ihnen der gesamte Verstellweg von 70cm zur Verfügung. Das erlaubt nicht nur eine sehr kompakte Transportstellung, sondern auch den Einsatz mit Rapsmessern in anderen Kulturen wie etwa Ackerbohnen.

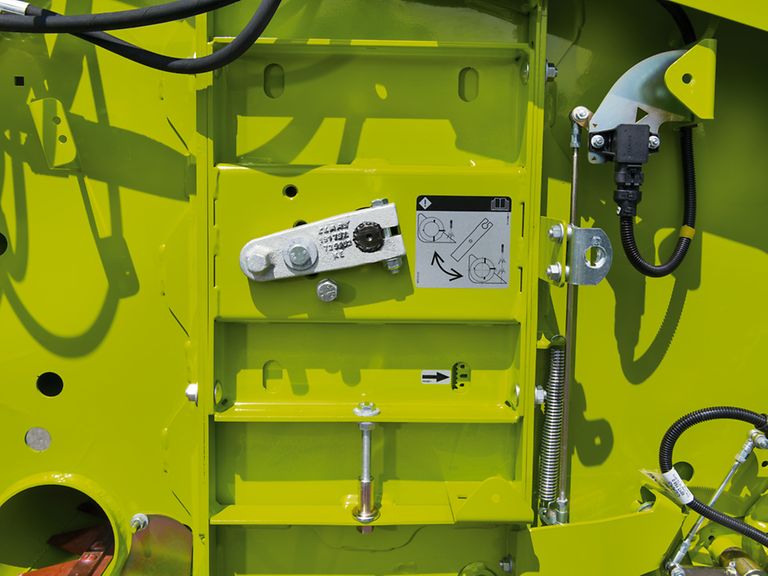

Höhenverstellung der Einzugsschnecke.

Exakte Einstellungen für beste Ergebnisse.

Ein ungestörter Gutfluss beginnt bereits im Schneidwerk. Die korrekte Höheneinstellung der Einzugsschnecke hat dabei einen besonders großen Einfluss.
An den Außenseiten ist daher eine einfache Einstellung mit integrierter Skala vorhanden.
Für die größeren Arbeitsbreiten ab VARIO 1080 kann die geteilte Einzugsschnecke zusätzlich in er Mitte hydraulisch verstellt werden.

Bedienung im CEBIS oder direkt am Schneidwerk
Anpassung an Fruchtart, Ertrag und Bestandsbedingungen

Zusätzlich lassen sich die Abstreifer in der Schneidwerksmulde von außen bequem einstellen.

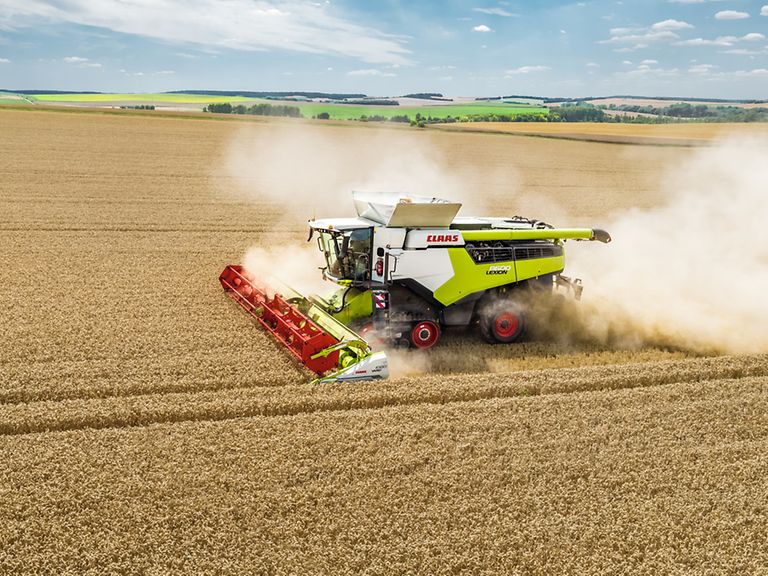

LEXION 8600 TERRA TRAC mit VARIO 1080 bei der Weizenernte.

Die Antriebe.

Ausgelegt für höchste Durchsätze.

Das Antriebskonzept der VARIO Schneidwerke ist ausglegt auf höchste Durchsätze und für lange Kampagnen.

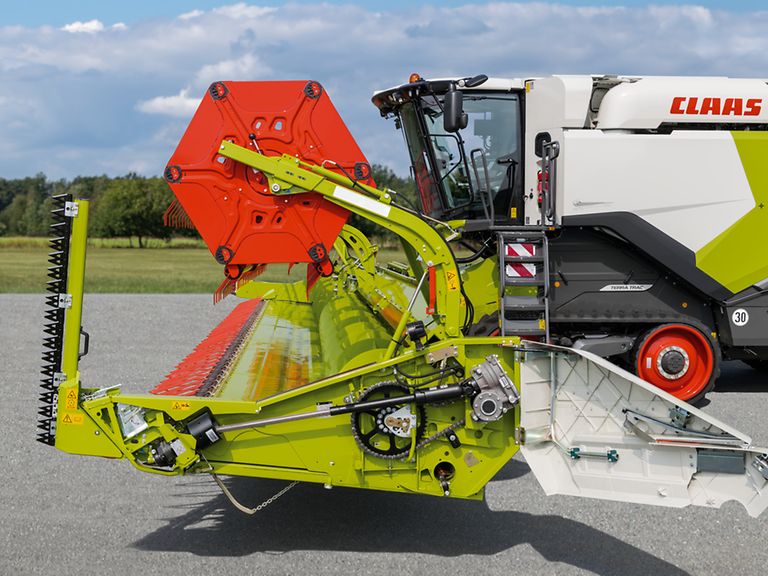

Detailansicht Antriebe auf der linken Seite des Schneidwerks.

Einfach mechanisch.

Einzugsschnecke und Messerbalken.

Der Antrieb des Messerbalkens erfolgt über ein Planetengetriebe und läuft sehr ruhig. Wenn Sie den Schneidwerkstisch verschieben, teleskopiert die antreibende Gelenkwelle mit.
So können Sie ohne weiteres in jeder Position arbeiten. Einzugsschnecke und Messerantrieb sind einzeln durch Überlastkupplungen abgesichert.

Antriebsstrang für VARIO 1380 / 1230 / 1080.

Der wartungsarme Antriebsstrang ist präzise auf das Konzept der geteilten Haspel abgestimmt. Der Antrieb der Messer erfolgt synchron links und rechts über Planetengetriebe. Dadurch läuft das Schneidwerk sehr ruhig. Die Getriebe sind ebenfalls mit Überlastkupplungen ausgestattet.

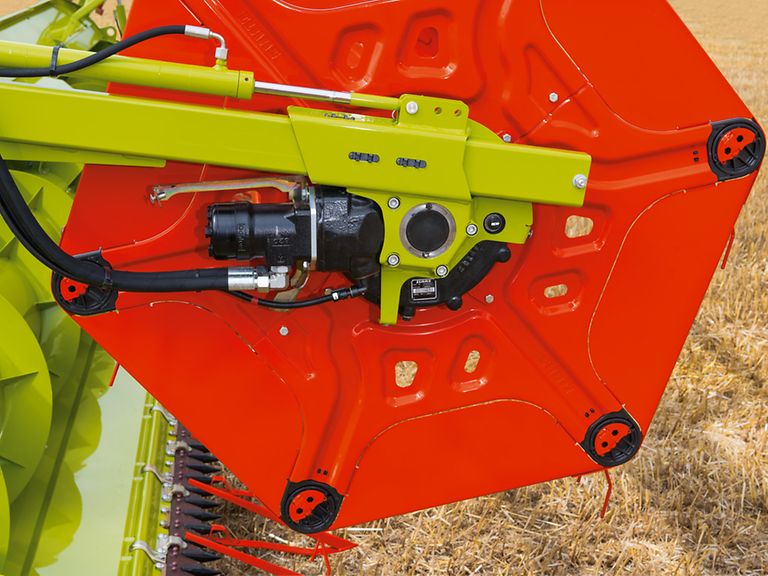

Detailansicht Antriebe auf der linken Seite.

Vereint gleich mehrere Vorteile.

Der neue Haspelantrieb.

Der Antrieb erfolgt über einen Hydraulikmotor und ein Getriebe:

Längere Wartungsintervalle und damit weniger Wartungsaufwand
Schneidwerkstisch kann auch mit angebauten Rapsmessern vollständig eingefahren werden
Einsatz mit Rapsmessern in unterschiedlichen Kulturen möglich
Kompakte Transportposition auf dem Transportwagen mit angebauten Rapsmessern
Ermöglicht die automatische Haspelzugkraftregelung

Mehr Schnittkraft und leichter Anbau.

Mechanische Rapsmesser.

Die Schnittleistung der Rapsmesser erhöht sich im Vergleich zum Vorgängermodell um 50%. So lassen sich auch schwere Bestände leichter ernten. Starke Verunkrautung an Feldrändern bereitet weniger Probleme.
Das um 33% reduzierte Gewicht ermöglicht zudem ein leichtes Handling der Rapsmesser. Der Anbau ist so schnell und komfortabel erledigt.

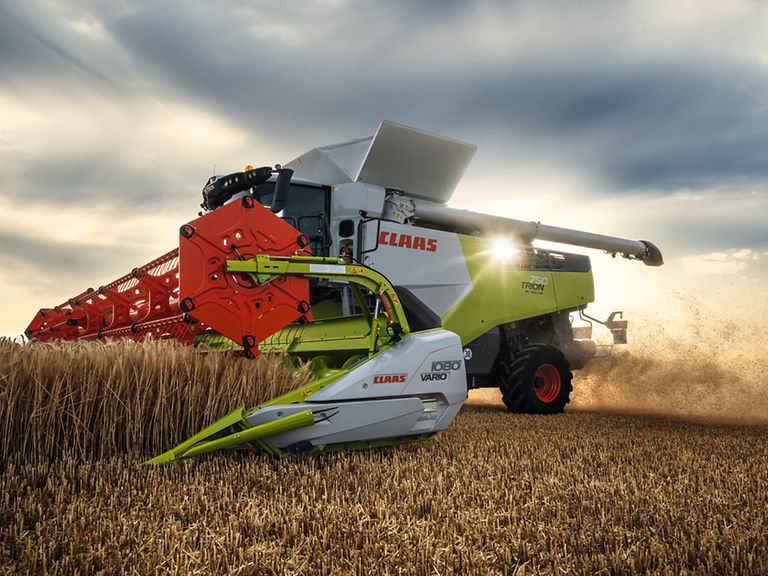

TRION 750 TERRA TRAC mit VARIO 1080 bei der Gerstenernte.

AUTO CONTOUR schneidet präzise.

Automatische Vorsatzgeräteführung.

Optimaler Gutfluss beginnt bereits beim Vorsatz. Damit das Schneidwerk immer präzise am Boden entlang geführt wird, verfügen die CLAAS Vorsatzgeräte über die Vorsatzautomatiken CONTOUR und AUTO CONTOUR.
Die gewünschte Schnitthöhe stellen Sie komfortabel über CEBIS ein.
Schneidwerke mit CONTOUR passen sich automatisch den Bodenwellen längs zur Fahrtrichtung an. AUTO CONTOUR geht noch einen Schritt weiter und ermöglicht Ihnen zusätzlich den automatischen Ausgleich von Unebenheiten quer zur Fahrtrichtung.

Dabei reagieren Tastbügel unter dem Schneidwerk auf Bodenwellen. Sensoren erfassen die Auslenkung und lösen den Einsatz der entsprechenden Schneidwerkzylinder aus.

Bequeme Einstellung direkt am Multifunktionsgriff oder zur weiteren Anpassung über CEBIS
Aktive Schnitthöhenregelung durch AUTO CONTOUR
Quer- und Längssteuerung jederzeit übersteuerbar

Technische Daten

Modell	Arbeitsbreite (m)	Messerbalken	Haspel
1380	13,79	Starr	Zweiteilig
1230	12,27	Starr	Zweiteilig
1080	10,74	Starr	Zweiteilig
930	9,22	Starr	Einteilig
930	9,22	Starr	Einteilig
770	7,70	Starr	Einteilig
680	6,78	Starr	Einteilig
620	6,17	Starr	Einteilig
560	5,56	Starr	Einteilig
500	4,95	Starr	Einteilig
