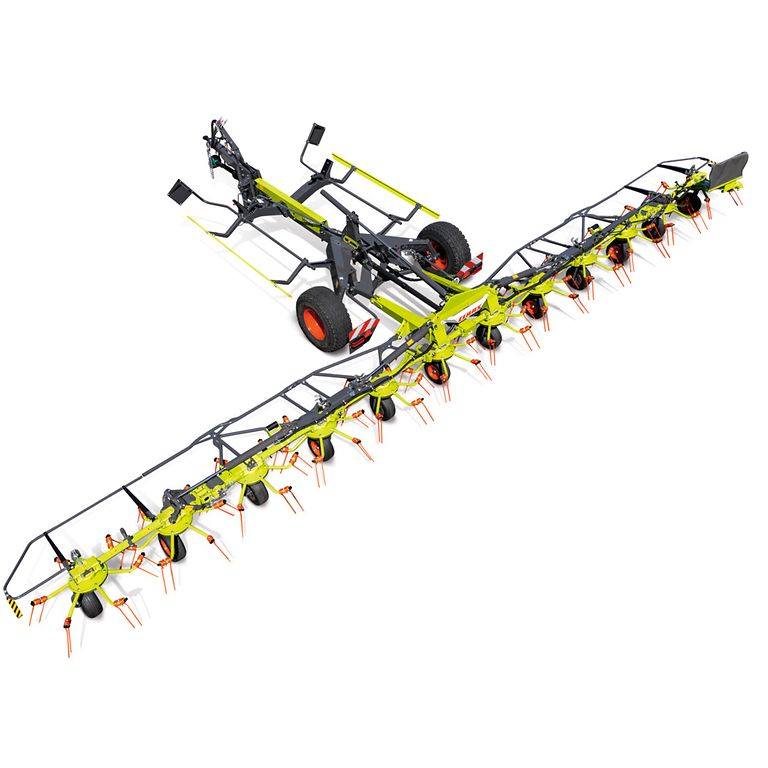

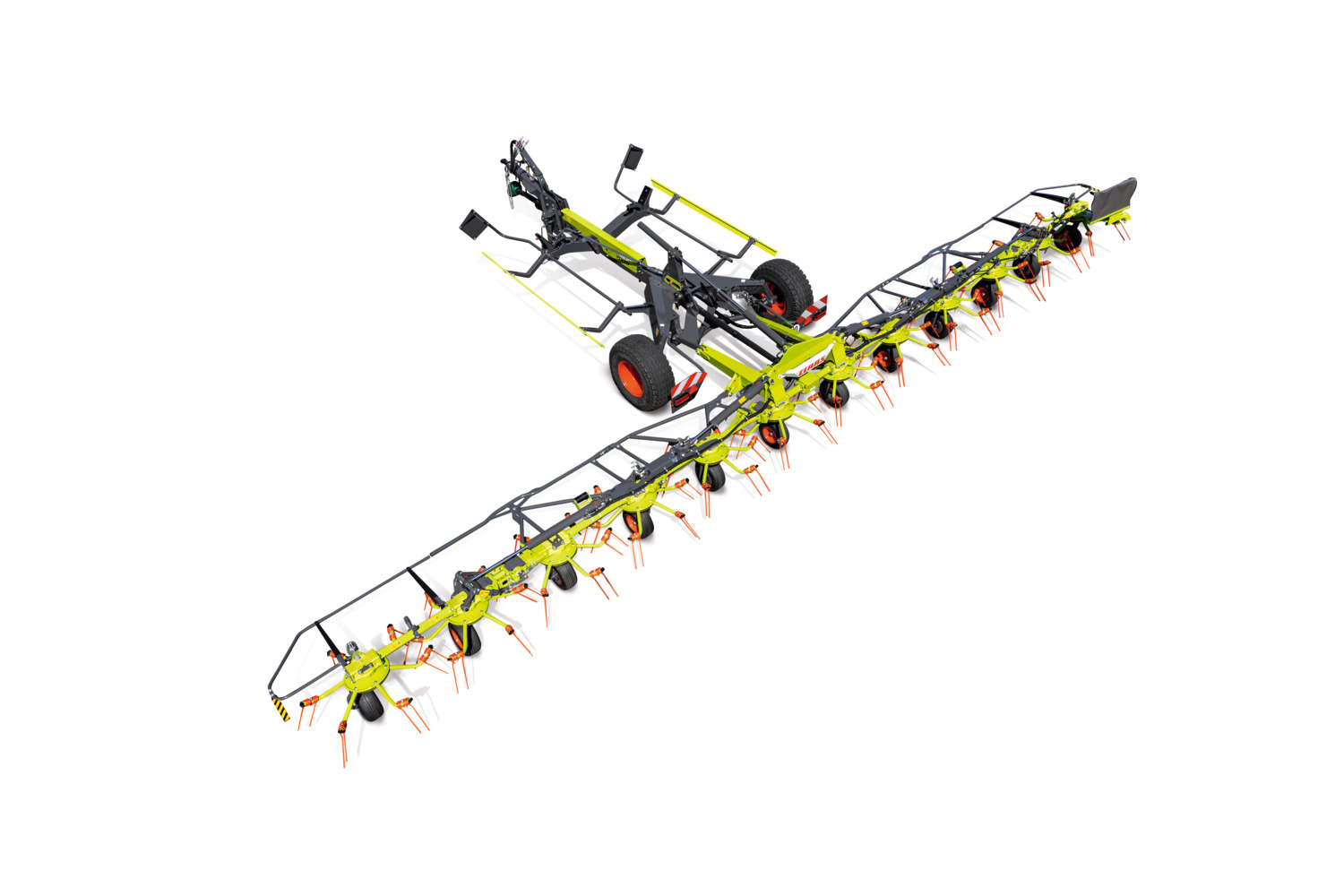

Tažené obraceče VOLTOČistý výkon.

Pokud hledáte maximální výkon a velký záběr, můžeme Vám pomoci - s novými nápady, návrhy a vůlí najít nejlepší řešení.

Maximální výkon díky efektivní technologii.

Technologie rotoru MAX SPREAD
Zvýšená produktivita díky širokému záběru, šetrnému obracení a rovnoměrnému rozptýlení
Koncept pohonu PERMALINK
Spolehlivý přenos síly ve všech pracovních situacích
Konstrukce rámů
Pro dlouhodobou bezpečnou práci.
Sklápění a přeprava
Kompaktní a obratný na poli - bezpečný na silnici.

Technologie rotoru MAX SPREAD.

MAX SPREAD pro všechny.

Se zavedením koncepce toku materiálu MAX SPREAD změnil CLAAS zásadně techniku obracečů a nově definoval nejmodernější technologii. Z tohoto vývoje těží všechny modely VOLTO: Ať už ten největší nebo ten nejmenší. Neobvyklé na tomto systému jsou dozadu ohnutá ramena prstů o 29,3°.

Výhody MAX SPREAD na první pohled:

Zvýšený výkon.
Šetrnější průchod píce.
Čistější rozhoz
Zvýšená výkonnost
Vynikající pracovní kvalita

Technologie rotoru MAX SPREAD.

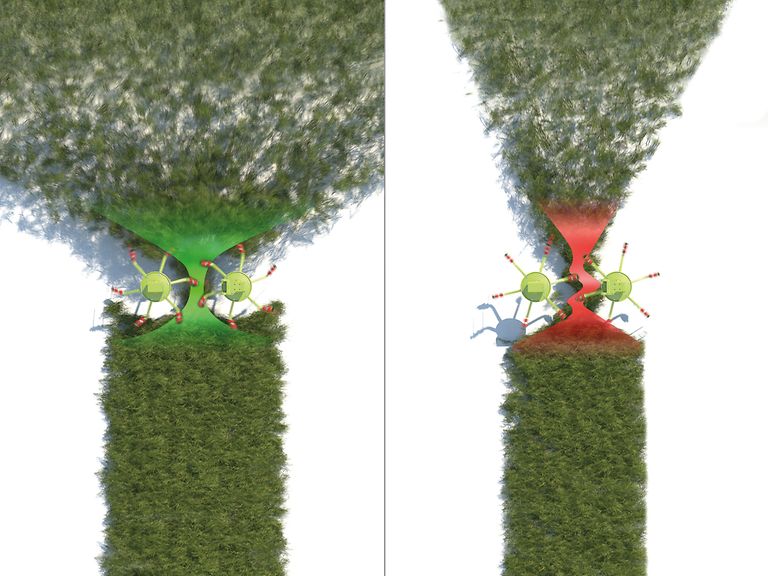

Rovnoměrný rozhoz díky vyosenému uložení prstů.

Rovněž při rozhozu sklízeného materiálu se projevuje 29,3° doběh pozitivně. Jako přesazené lopatky rozmetadel hnojiv zajišťuje tento systém širší a rovnoměrnější rozhození sklízeného materiálu. Tento efekt rovněž omezuje navíjení píce na prsty. Díky tomuto přídavnému impulzu je sklízený materiál rozhozen do širokého prostoru.

Technologie rotoru MAX SPREAD.

Nejvyšší kvalita díky sušení vrstva po vrstvě.

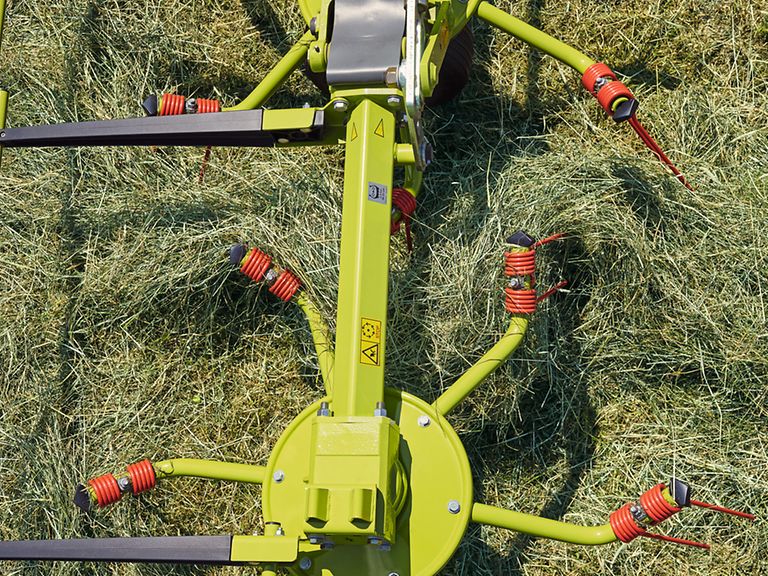

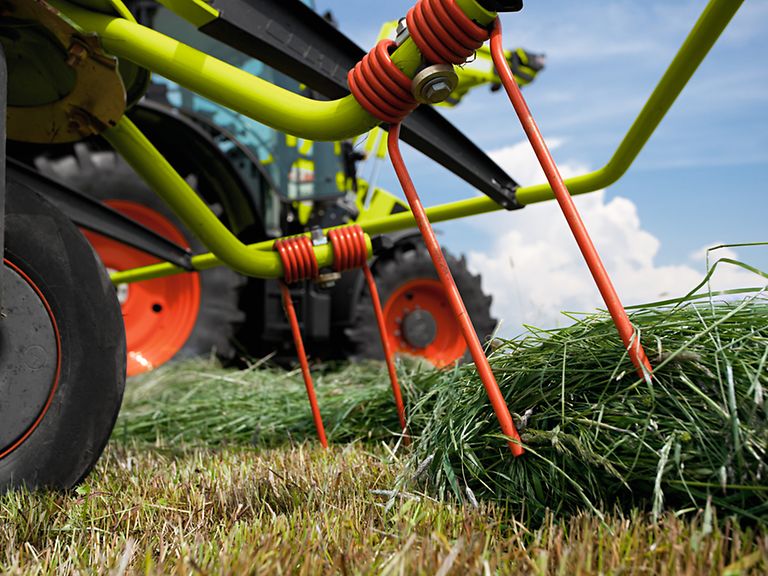

Pro snížení zatížení disponují prsty pěti závity. Tloušťkou materiálu 9,5 mm jsou dostatečně pevné pro zaručení čistého obracení. Pro ochranu hospodářských zvířat a sklízecí techniky, která bude následovně použita, disponuje každé rameno prstů pojistkou proti ztrátě. Ta v případě zlomení prstu zabraňuje jeho ztrátě a svým trapézovitým tvarem předchází navíjení píce na rameno prstů.

Technologie rotoru MAX SPREAD.

Trubková ramena a nastavení úhlu rozhozu.

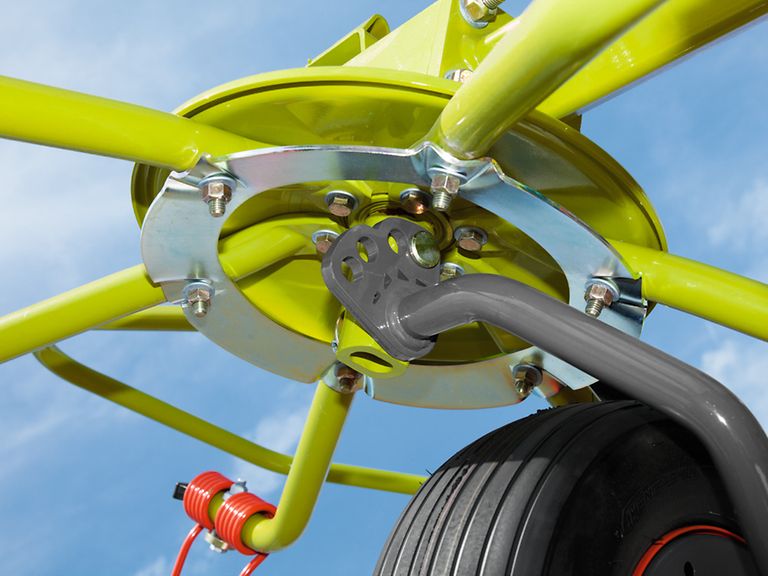

Největší síly při obracení působí na ramena prstů. Ty jsou proto vyrobené z kulatých a na krut velmi odolných trubek. Ramena prstů jsou upevněna na talířích rotorů, přičemž stabilitu jim dodává opěrné mezikruží s prolisy.

Pro přizpůsobení stroje daným podmínkám sklizně je úhel rozhozu dle modelu nastavitelný od 12° do 18°. Navíc mohou být prsty nastaveny 7° předběhu resp. doběhu. Tak se dá provádět jemné nastavení rozptýlení sklizeného materiálu.

Technologie rotoru MAX SPREAD.

Lepší ochrana díky pojistce proti ztrátě prstů.

Pro sklizeň kvalitní píce je zapotřebí rovnoměrného usušení sklizeného materiálu. Proto jsou prsty obraceče VOLTO stejně dlouhé. Zvedají píci vrstvu po vrstvě a zajišťují, aby byla dobře promíchána. Tím vzniká homogenní rozptýlení, které umožňuje rychlé usušení.

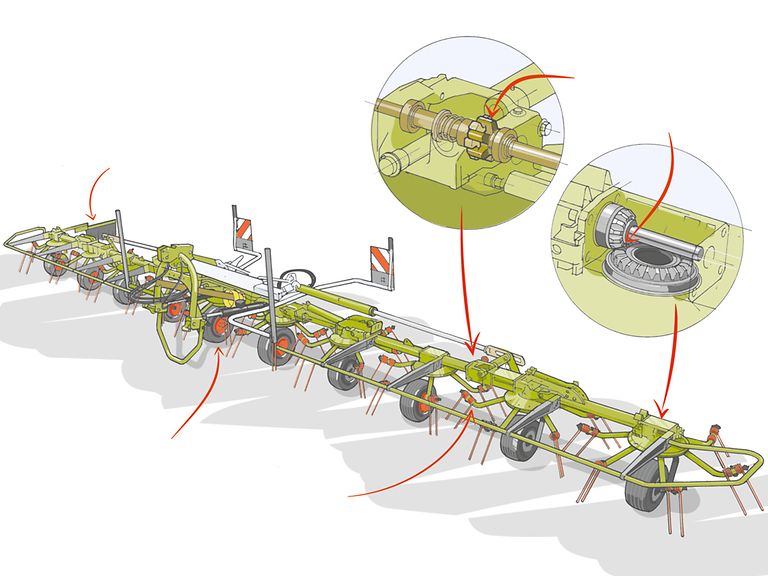

Koncept pohonu PERMALINK.

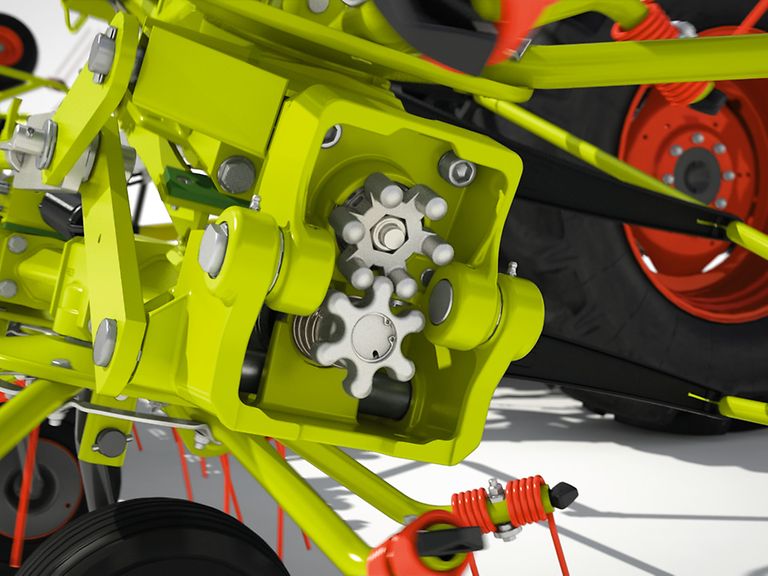

Šestihranný hřídel spolehlivě přenáší hnací sílu na všechny rotory. Prstové spojení PERMALINK zajišťuje provozní bezpečnost v místech skládání.

Koncept pohonu PERMALINK.

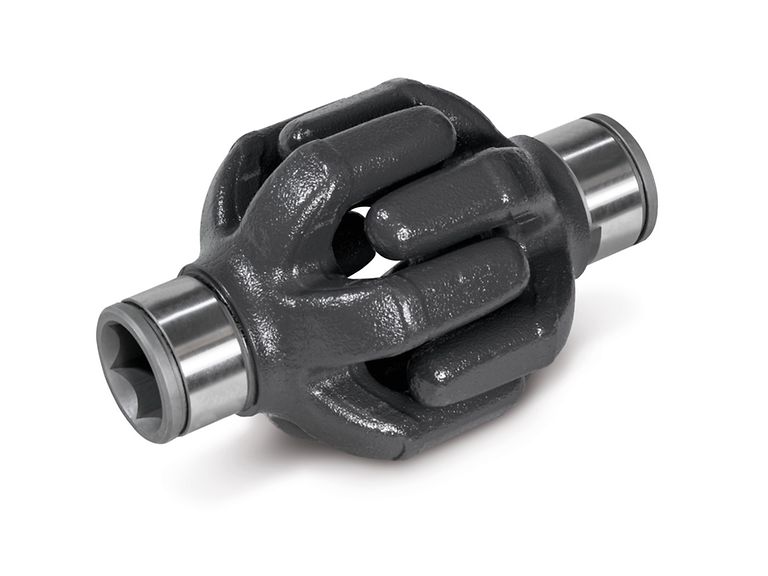

Přenos sil: prstovým spojením PERMALINK.

Přenos sil probíhá u obraceče VOLTO prstovým spojením PERMALINK. Tím je zajištěn spolehlivý přenos sil ve všech pracovních situacích. Navíc umožňuje sklápění až o 180° a zajišťuje tak kompaktní přepravní polohu.

Koncept pohonu PERMALINK.

Převodovka na tvoření „nočních řádků“

Při práci se senem má smysl, především u krátkých sklizňových intervalů, ukládání do tzv. nočních řádků. Díky tomu pojme seno přes noc méně vlhkosti a dříve tak vyschne. K tomuto účelu je využívána redukční převodovka pro tvorbu „nočních řádků“, která redukuje otáčky rotoru o ⅓. Tak je píce ukládána do několika malých řádků.

Koncept pohonu PERMALINK.

Stabilita a bezpečnost ve velkém stylu.

Nové prstové spojení PERMALINK HD je speciálně navržené pro maximální výkonnost a pracovní záběr až 15,10 m. Velké a extrémně robustní prsty zajišťují spolehlivé a pevné spojení v každé poloze. Díky zvětšeným třecím plochám a bezúdržbové konstrukci zaručuje CLAAS dlouhodobou bezpečnost a výkonnost.

Konstrukce rámů.

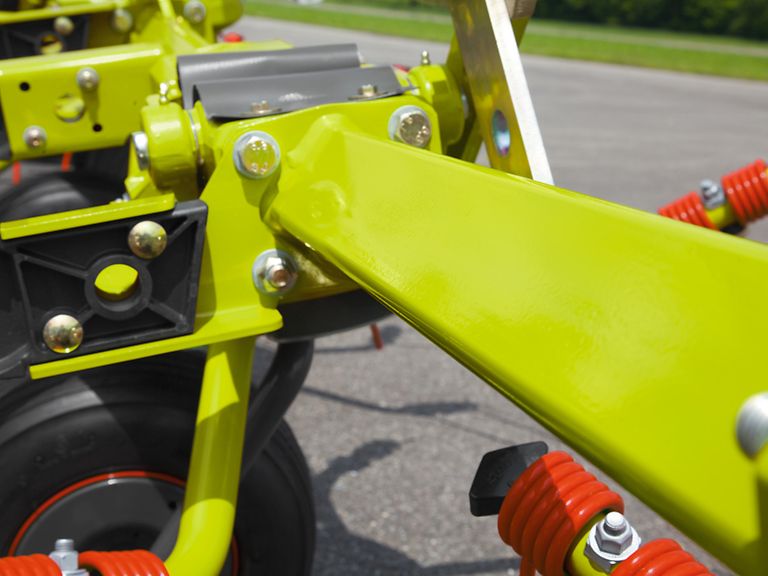

Inteligentní ocelová konstrukce se promítá i do konstrukce rámu - v závislosti na modelu používáme hranolový profil trubky pootočené o 45° nebo hmotnostně optimalizovaný kulatý profil trubky.

Konstrukce rámů.

Vytrvalý a vysoce výkonný díky čtyřhrannému rámu.

Požadovanou životnost v pracovním nasazení získává obraceč VOLTO díky masivní konstrukci z čtyřhranných profilů. Ty disponují tloušťkou stěn 8 mm a jsou navíc o 45° pootočené. Tím je eliminováno namáhání na ohyb. Další působící namáhání na rám absorbují masivní litinové klouby.

Konstrukce rámů.

Zvedání při otáčení na souvrati.

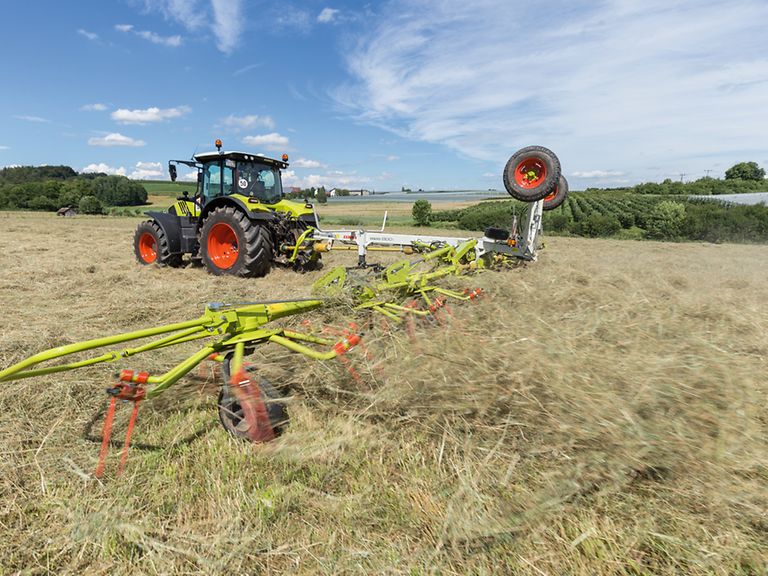

V závislosti na modelu má VOLTO již standardně zvedání při otáčení na souvrati nebo jej lze vybavit na přání. Zvedání na souvrati stabilizuje vnější rotory pro pohodlnou jízdu na souvrati.

Konstrukce rámů.

Šetrný na poli a bezpečny na silnici.

Díky extra velkým pneumatikám 500/55 20 o průměru 1,06 m zajišťuje přepravní podvozek maximální bezpečnost a jízdní komfort i při vyšších rychlostech. Velká kola si přijdou na své zejména na poli: Zajišťují optimální šetrný přístup k půdě díky velkým styčným plochám.

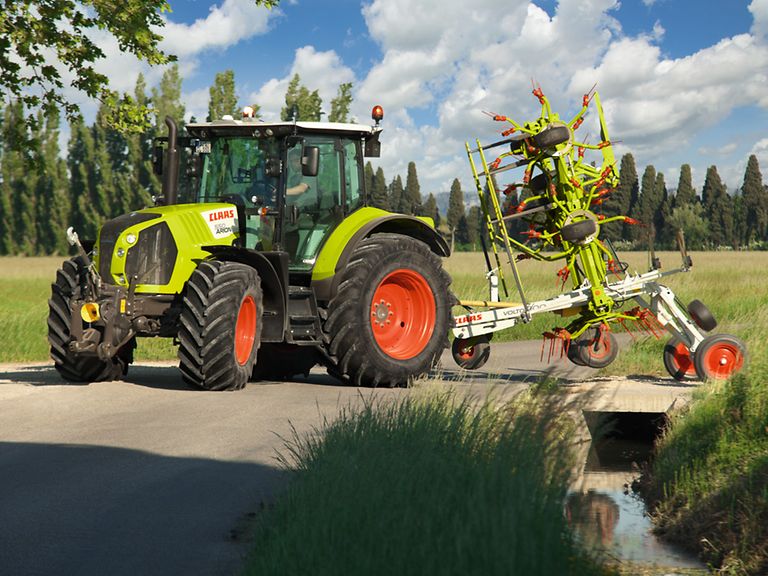

Sklápění a přeprava.

Vždy bezpečný a spolehlivý na cestách.

Sklápění se pohodlně provádí hydraulicky z kabiny. Díky inteligentnímu sklápění ramen je vždy dosažena kompaktní přepravní poloha. To znamená, že se svým obracečem můžete na silnici jezdit bezpečně a rychle.

Sklápění a přeprava.

Modely VOLTO T.

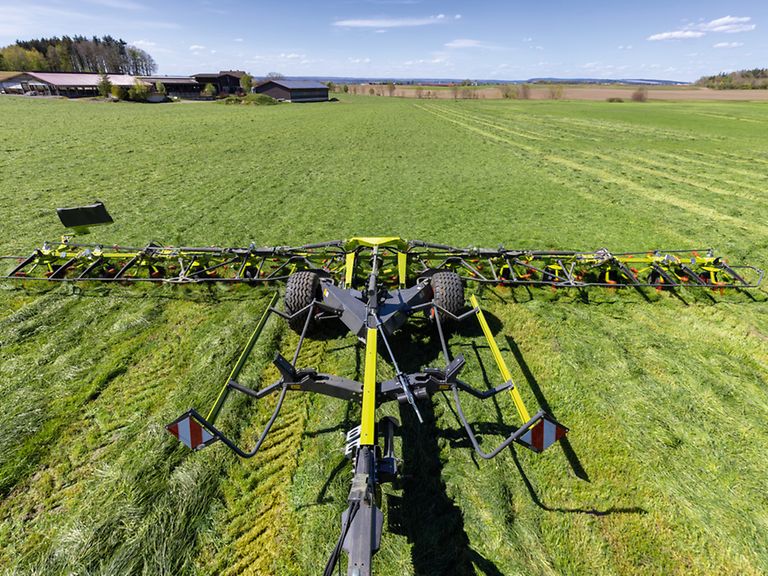

T modely jsou vybaveny krátkou ojí a přepravním podvozkem za rotory. Toto umožňuje malý poloměr otáčení a kompaktní, jednoduché zacházení při práci. Díky dlouhému rozvoru náprav je možná rychlost na silnici až 40 km/h.

Sklápění a přeprava.

Maximální efektivita v agilním balení.

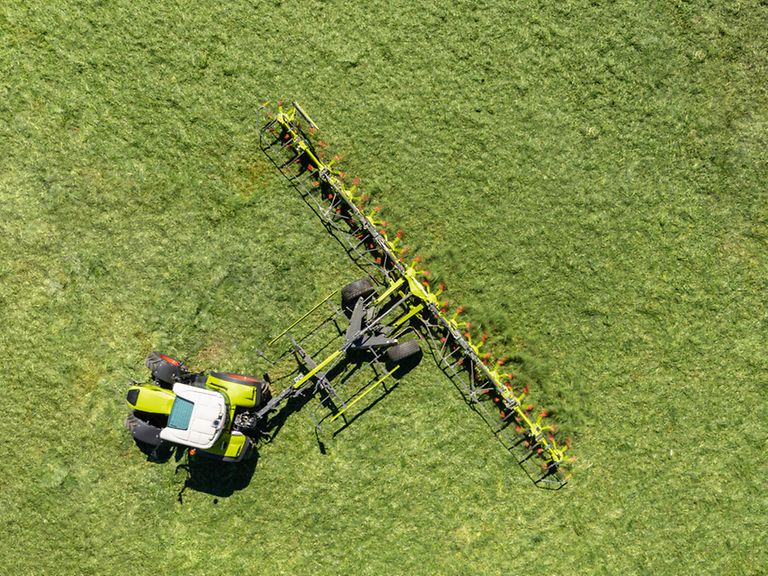

Pokud je jednočinný hydraulický okruh umístěn v plovoucí poloze, samočinné řízení se automaticky aktivuje v pracovní poloze. To eliminuje potřebu zvedání v poloze na souvrati při těsných zatáčkách. Tímto způsobem je enormní pracovní záběr až 15,10 m využíván ještě efektivněji a způsobem, který je šetrný k povrchu půdy.

Sklápění a přeprava.

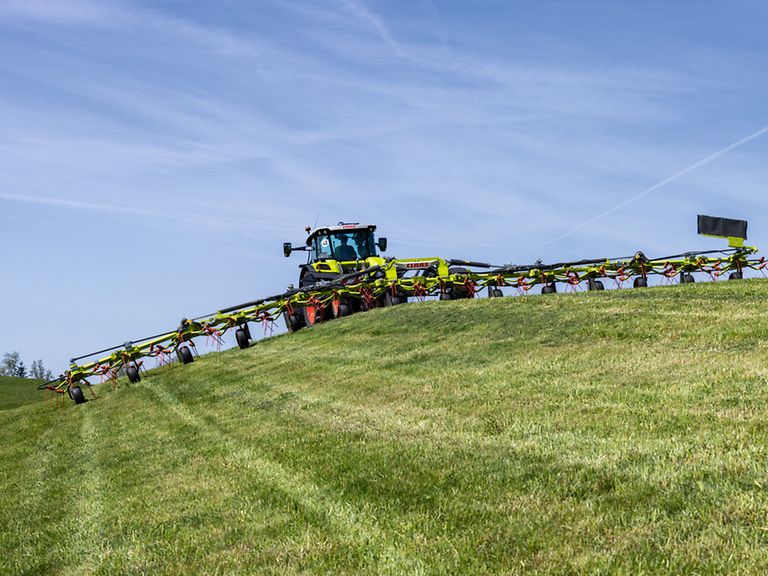

Spolehlivé za všech podmínek

Protože se počítá každé stéblo trávy a špína nemá v píci místo, přizpůsobí se optimálně až 14 malých rotorů terénu.

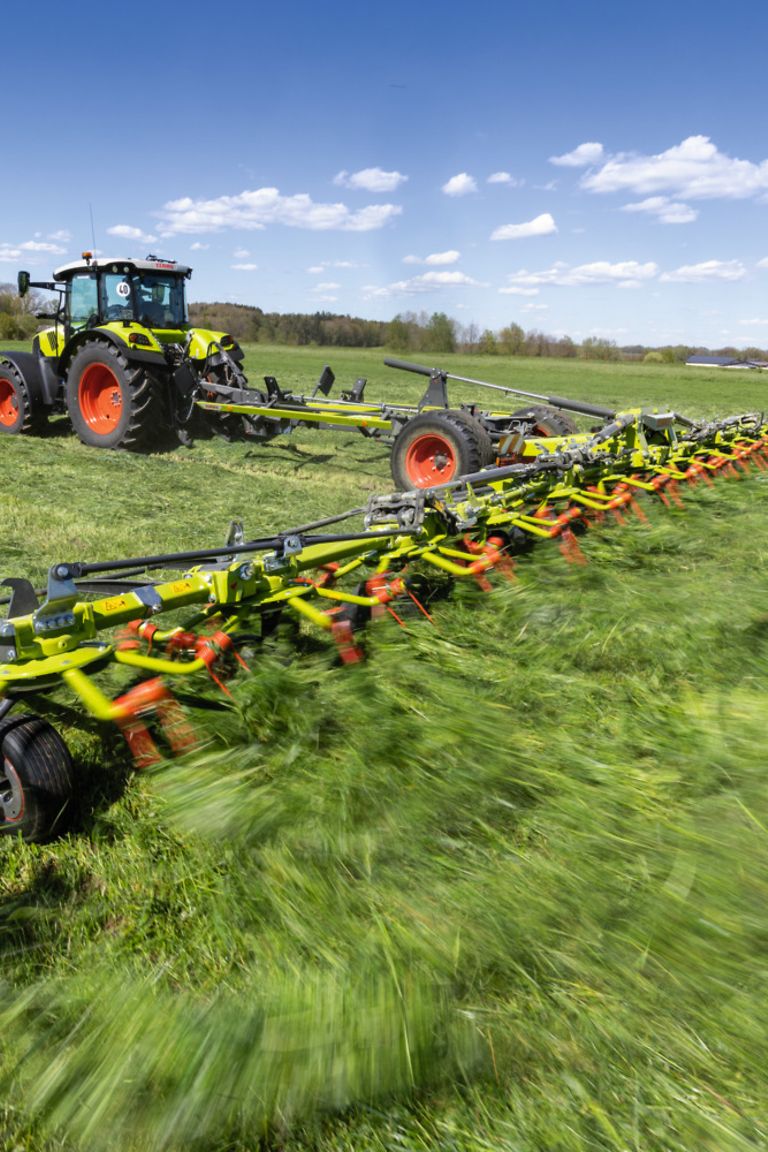

Velké tažené obraceče s transportním vozíkem se v terénu chovají jako kompaktní připojené modely, protože rotory v plovoucí poloze běží blízko podvozku, který funguje jako kopírovací kolo.

Technické údaje

Model	Pracovní šířka (m)	Rotory	Průměr rotorů (mm)	Nosiče prstů na rotor
1500 TS	15,10	14	1 500	6
1500 T	15,10	14	1 500	6
1300 TS	13	12	1 500	6
1300 T	13	12	1 500	6
1100 T	10,70	10	1 500	6
900 T	8,70	8	1 500	6
800 T	7,70	6	1 700	7
