Nesené obraceče VOLTO
Maximální plošný výkon.

Nesené obraceče jsou ideální společníci, když si chcete sami organizovat sklizeň píce.

Maximální výkon díky efektivní technologii.

Technika rotorů MAX SPREAD
Zvýšená produktivita díky zachycení materiálu ve velké šířce, šetrnému průchodu a rovnoměrnému rozhazování
Technika pohonu PERMALINK
Spolehlivý přenos síly ve všech pracovních situacích
Konstrukce rámu
Pro dlouhou životnost
Skládání a přeprava
Kompaktní a snadno ovladatelný na poli, bezpečný na silnici

Technika rotorů MAX SPREAD.

MAX SPREAD pro všechny.

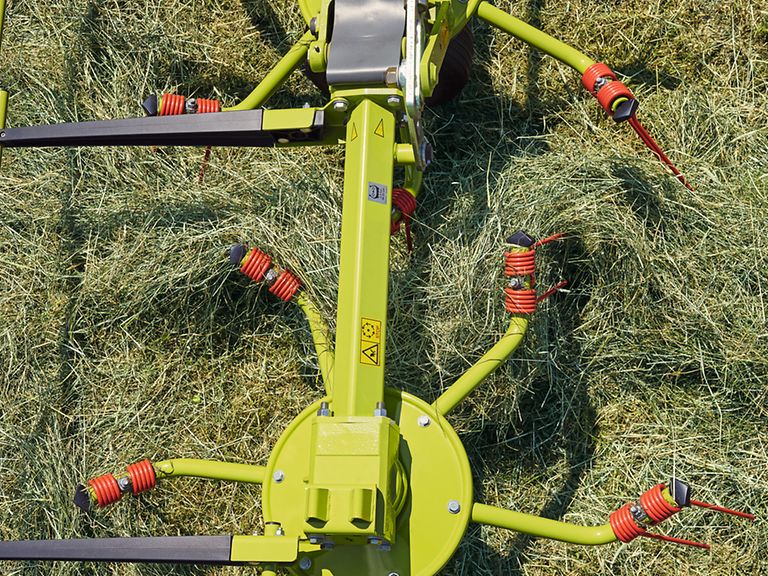

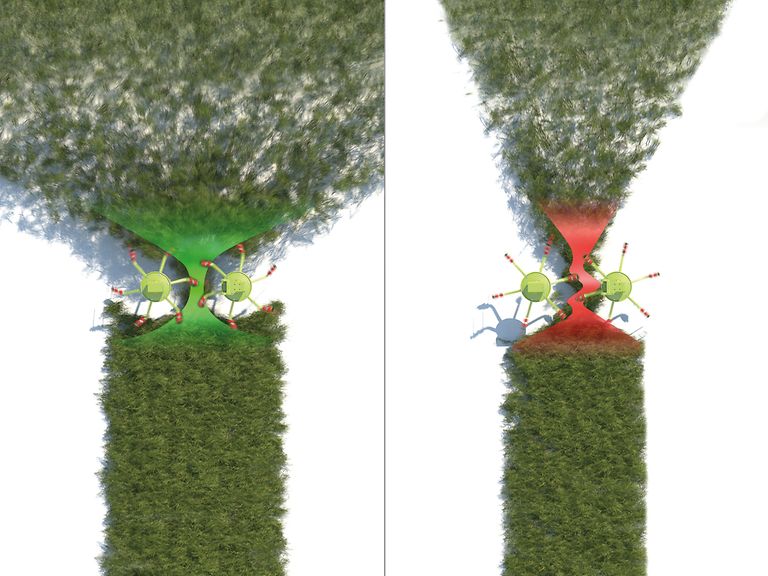

Zavedením koncepce toku materiálu MAX SPREAD provedl CLAAS revoluci v technice obracečů a předefinoval stav techniky. Z tohoto vývoje těží všechny modely VOLTO: ať už ten největší, nebo ten nejmenší, všechny mají MAX SPREAD. Zvláštností této techniky jsou ramena prstů zahnutá o 29,3° dozadu.

Přehled výhod koncepce MAX SPREAD:

Vyšší výkon obracení
Šetrný průchod píce
Čisté výsledné rozhození
Vyšší propustnost
Vynikající kvalita práce

Technika rotorů MAX SPREAD

Stejnoměrné rozhazování díky dozadu zahnutým prstům.

Rovněž při odhazování sklízeného materiálu má sklon ramen 29,3° dozadu ve směru otáčení kladný vliv. Jako dozadu otočené lopatky u rozmetadla hnojiva rozhazuje tento systém sklízený materiál do větší šířky a rovnoměrněji. Tento efekt je navíc podpořen prsty, které se odlehčují ve směru vinutí. Díky tomuto přídavnému impulzu je sklízený materiál rozhazován v celé šířce.

Technika rotorů MAX SPREAD.

Nejvyšší kvalita díky sušení vrstva po vrstvě.

Pro sklizení kvalitní píce je nutné rovnoměrné schnutí sklízeného materiálu. Proto jsou prsty obraceče VOLTO stejně dlouhé. Zvedají píci vrstvu po vrstvě a zajišťují její dobré promíchání. Výsledkem je rovnoměrně rozhozený materiál umožňující rychlé schnutí.

Technika rotorů MAX SPREAD.

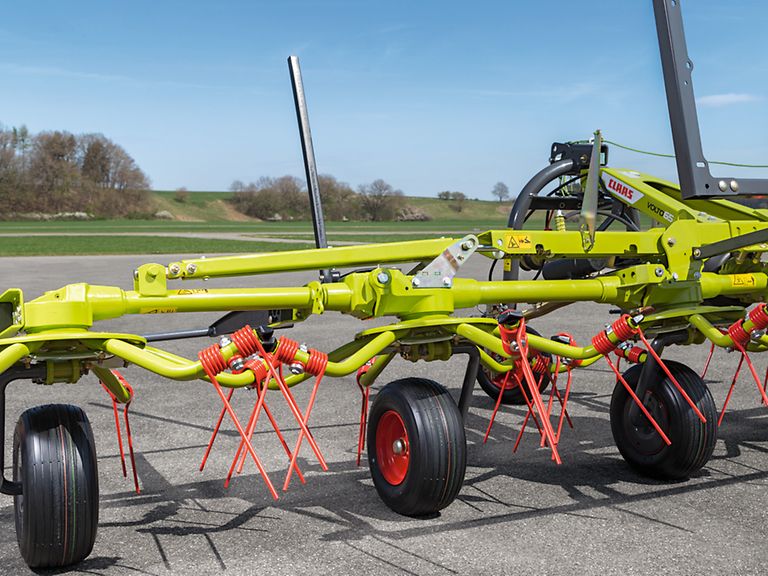

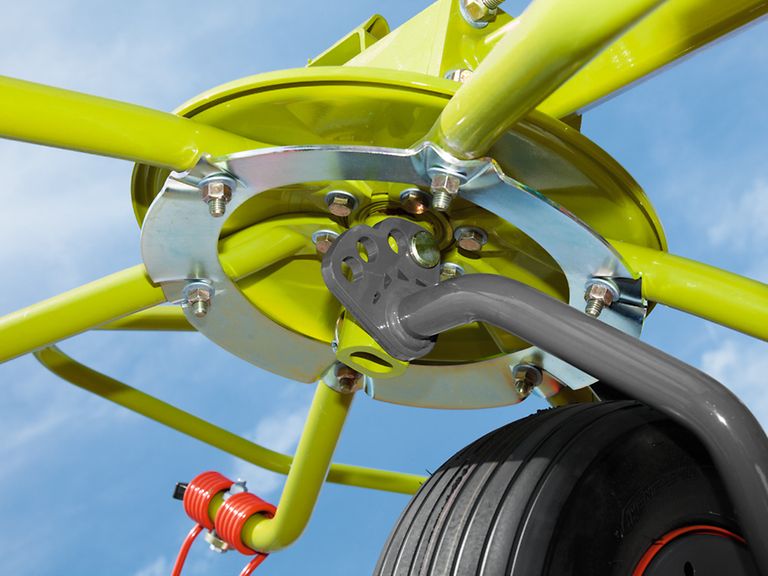

Ramena z kulatých profilů a nastavení úhlu rozhozu.

Největší síly při obracení působí na ramena prstů. Ta se proto vyrábějí z kulatých a tím ve zkrutu velmi odolných trubek. Ramena prstů jsou sešroubovaná s talíři rotorů a navíc stabilizovaná opěrným mezikružím s prolisy.

Pro přizpůsobení stroje aktuálním podmínkám sklizně je úhel rozhozu dle modelu nastavitelný v rozsahu 12° až 18°. Navíc mohou být prsty nastaveny o 7° ve směru otáčení dopředu nebo dozadu. Tak se dá jemně nastavit požadované výsledné rozhození.

Technika rotorů MAX SPREAD.

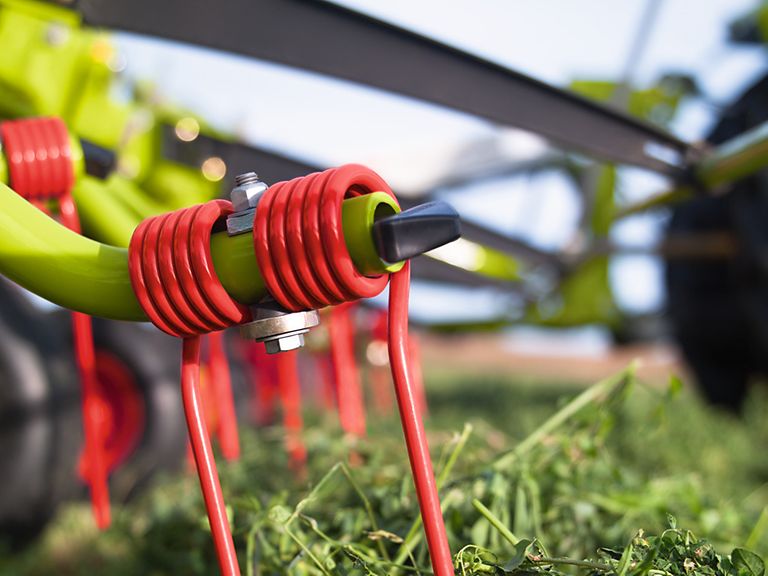

Lepší ochrana díky pojistce proti ztrátě prstů.

Pro odpružení při zatížení mají prsty pět závitů. Díky průměru svého materiálu 9,5 mm jsou přesto dostatečně tuhé pro zajištění čistého obracení. Pro ochranu hospodářských zvířat a následného sklízecího stroje má každé rameno prstů pojistku proti ztrátě prstů. Ta v případě zlomení prstu zabrání jeho ztrátě a svým lichoběžníkovým tvarem brání navíjení píce na rameno prstů.

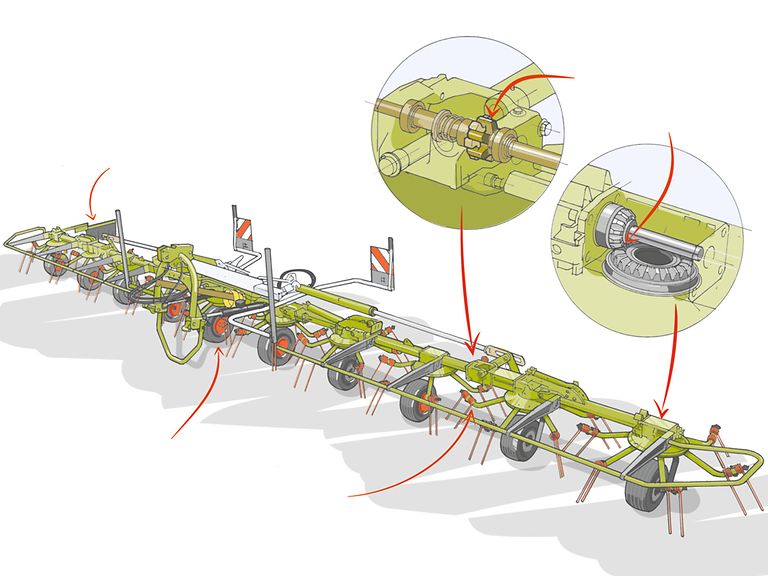

Technologie pohonu PERMALINK.

Hřídel s šestihranným profilem přenáší hnací sílu spolehlivě na převodovky všech rotorů. V místech skládání se prstové spojky PERMALINK starají o bezpečné používání.

Technologie pohonu PERMALINK.

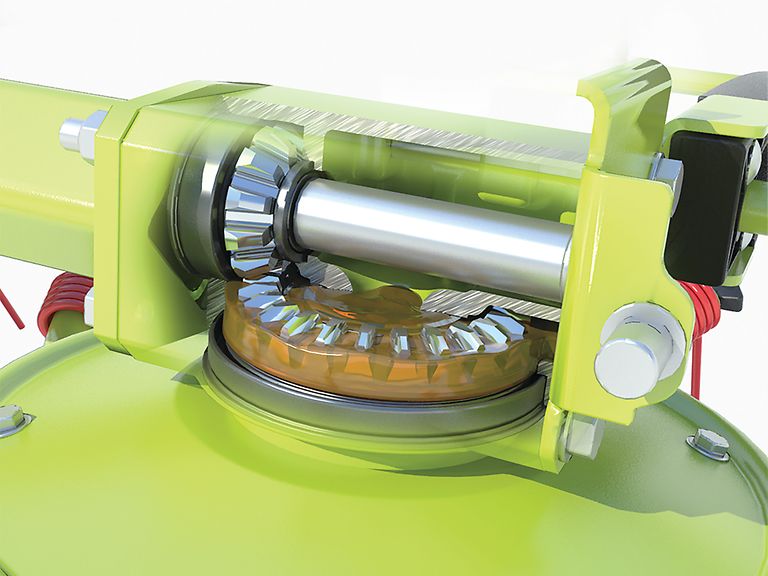

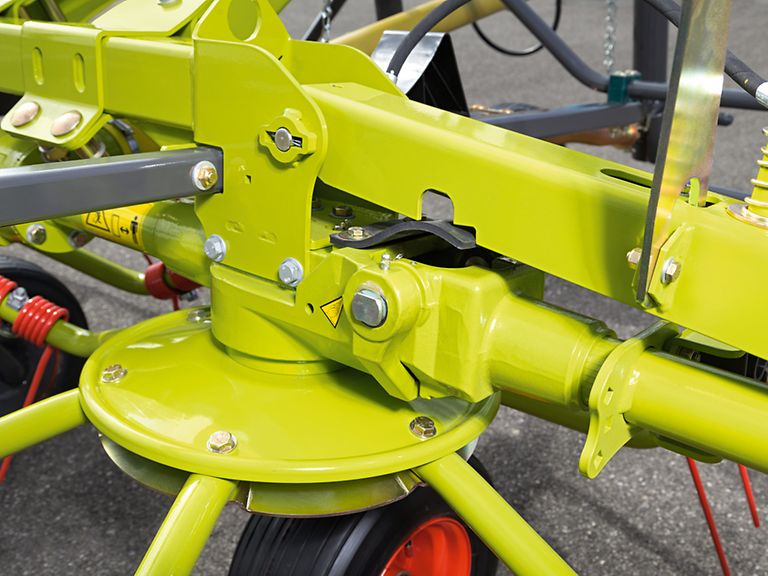

Technika převodovky – velká modelová řada.

Všechny obraceče VOLTO velké modelové řady disponují hermeticky uzavřenými a trvale mazanými převodovkami rotorů. Ve spojení s prstovou spojkou PERMALINK je pohon u těchto obracečů až na kloubový hřídel absolutně nenáročný na údržbu. Hermetické utěsnění současně brání znečištění píce mazivy.

Technologie pohonu PERMALINK.

Technika převodovky – kompaktní modelová řada.

Kompaktní modelová řada je vybavená našimi osvědčenými převodovkami. Vyznačují se zejména snadnou konstrukcí, jež díky své pevnosti spolehlivě odolá i vysokým zatížením.

Technologie pohonu PERMALINK.

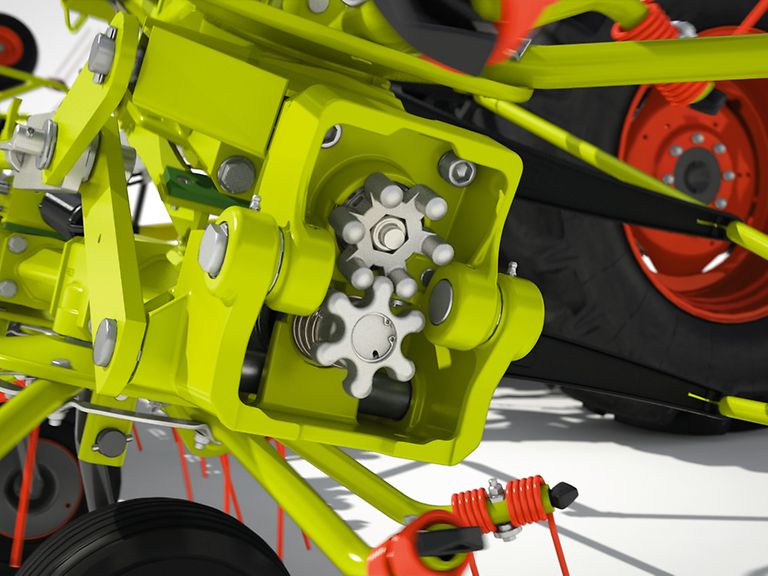

Přenos síly: prstová spojka PERMALINK.

Pohon je u obraceče VOLTO přenášen prstovou spojkou PERMALINK. Díky ní je přenos síly spolehlivý ve všech pracovních situacích. Navíc umožňuje sklápěcí pohyby až 180° a vytváří tak předpoklad pro kompaktní přepravní rozměry.

Technologie pohonu PERMALINK.

Převodovka pro vytváření nočních řádků.

Při práci v seně je účelné vytvářet noční řádky zvláště tehdy, když sklizeň umožňují jen krátká časová okna. Seno tak přes noc méně zvlhne a může rychleji schnout. Používá se na to převodovka pro noční řádky, která snižuje otáčky rotorů až o ⅓. Tak se sklízený materiál uloží do většího počtu malých řádků.

Konstrukce rámu.

Inteligentní ocelová konstrukce se odráží také ve stavbě rámu – podle modelu sázíme na čtyřhranný profil pootočený o 45° nebo na kulatý profil s optimalizovanou hmotností.

Konstrukce rámu.

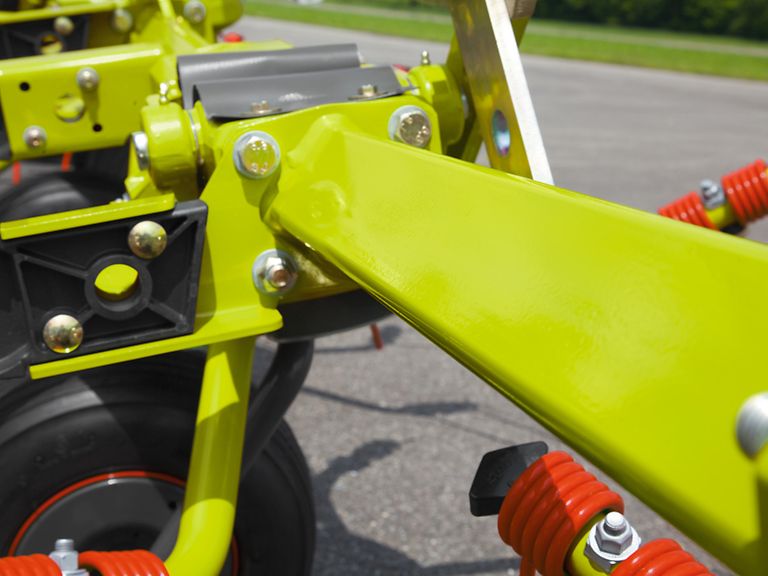

Vytrvalý a vysoce výkonný díky rámu z čtyřhranných profilů.

Potřebnou životnost v pracovním nasazení získává obraceč VOLTO díky masivní konstrukci z čtyřhranných profilů. Tloušťka jejich stěn je 8 mm a jsou navíc pootočené o 45°. Tak jsou pohlcovány ohybové síly a je zajištěno trvale bezpečné používání. Dále jsou síly působící na rám pohlcovány masivními litinovými klouby s dvojitým uložením.

Konstrukce rámu.

Stabilní rám z kulatých profilů.

Nezbytnou stabilitu při používání zajišťuje robustní konstrukce rámu a masivní spojovací trubky kruhového průřezu mezi rotory. Díky této konstrukci má obraceč VOLTO obzvlášť dlouhou životnost.

Konstrukce rámu.

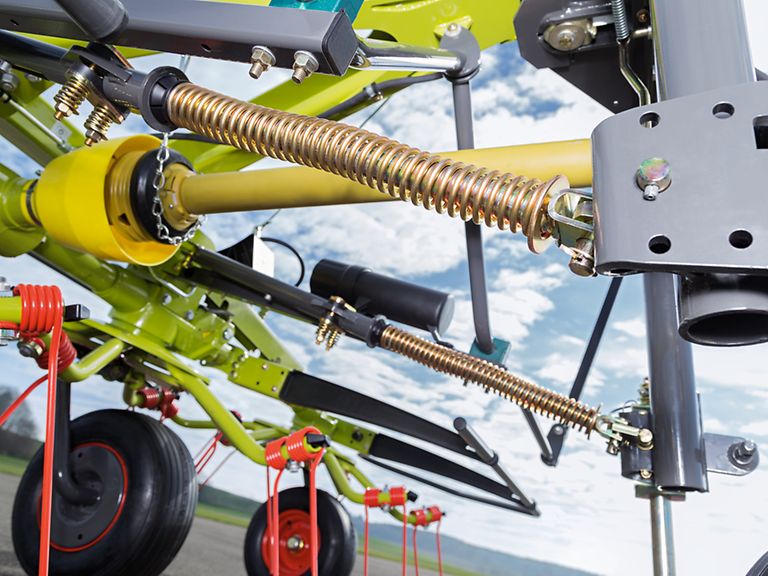

Stabilizační regulace přenosu síly CLAAS.

Regulace přenosu síly CLAAS stabilizuje stroj za traktorem na jeho střed. To zajišťuje bezpečnou přepravu. Kromě toho je tak obraceč stabilizovaný při jízdě v zatáčkách a na svahu.

Konstrukce rámu.

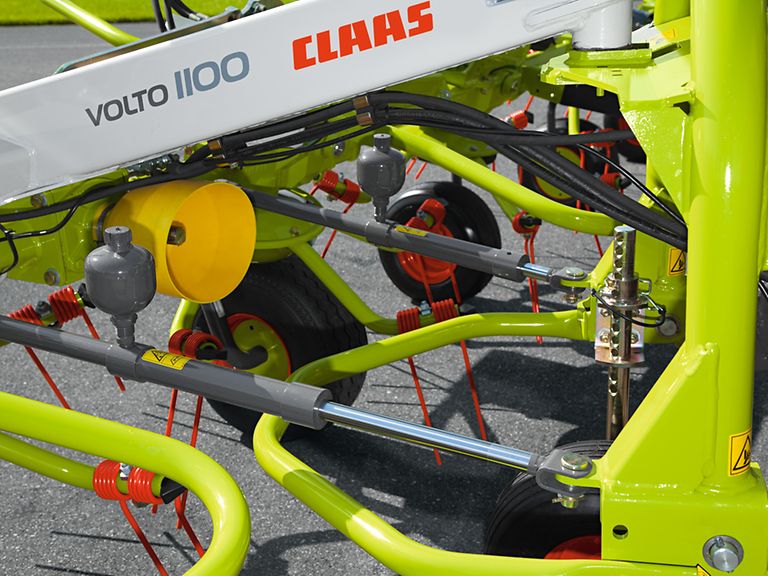

Hydraulická regulace přenosu síly CKL pro VOLTO 1100.

Pro klidný chod za traktorem byl obraceč VOLTO 1100 vybaven hydraulickou, bezúdržbovou regulací přenosu síly CLAAS CKL. Ten vystředí stroj při zvedání a po vyjetí ze zatáčky a zabrání najetí obraceče na traktor na svahu.

Konstrukce rámu.

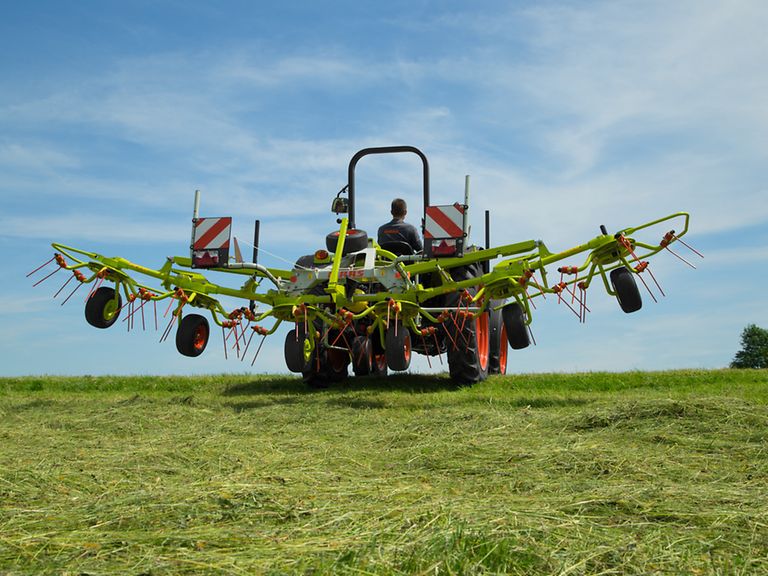

Zvedání při otáčení na souvrati.

Podle modelu disponuje obraceč VOLTO systémem zvedáním při otáčení na souvrati již ve standardu, nebo jím může být dovybaven. Tímto zvednutím se stabilizují vnější rotory, aby byla jízda na souvrati komfortní.

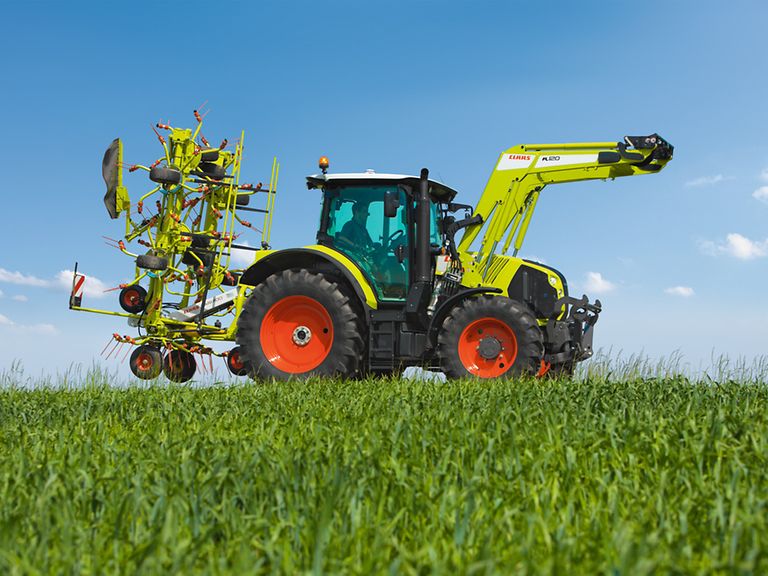

Skládání a přeprava.

Vždy bezpečný a snadno ovladatelný na silnici.

Skládání se provádí pohodlně hydraulicky z kabiny. Inteligentním skládáním ramen vždy dosáhnete kompaktních přepravních rozměrů. Tak se budete se svým obracečem pohybovat na silnici vždy bezpečně a bude zajištěno snadné ovládání.

Technické údaje

Model	Pracovní šířka (m)	Rotory	Průměr rotorů (mm)	Nosiče prstů na rotor
1100	10,70	10	1 500	6
900	8,70	8	1 500	6
800	7,70	6	1 700	7
700	6,70	6	1 500	6
80	7,70	8	1 300	5
65	6,40	6	1 500	6
60	5,80	6	1 300	5
55	5,20	4	1 700	6
45	4,50	4	1 500	6
