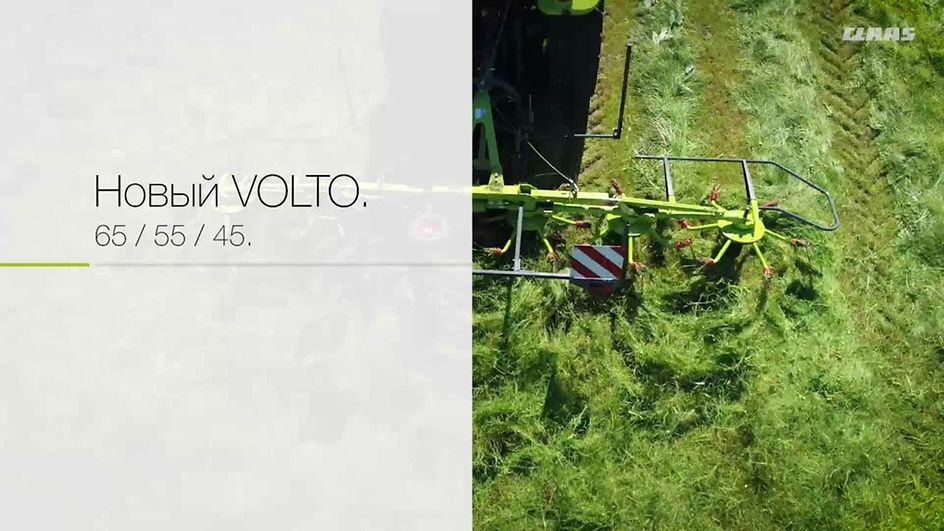

Навесные ворошилки VOLTO
Максимальная производительность по площади.

Навесные ворошилки — идеальные помощники, если вы хотите самостоятельно организовать заготовку кормов.

Максимальная производительность благодаря эффективной технологии.

Роторная технология MAX SPREAD
Технология привода PERMALINK
Конструкция рамы
Складывание и транспортировка

Роторная технология MAX SPREAD.

MAX SPREAD для всех.

Внедрив концепцию MAX SPREAD, компания CLAAS совершила революцию в технологии ворошителей и заново определила современное развитие техники. Все модели VOLTO выиграли от этой разработки: будь то самая большая или самая маленькая — все они оснащены технологией MAX SPREAD. Особенностью этой технологии является изгиб держателей назад под углом 29,3°.

Обзор преимуществ MAX SPREAD:

Более эффективный захват
Бережная подача кормовой массы
Аккуратный рисунок разбрасывания
Увеличенная производительность
Отличное качество работы

Роторная технология MAX SPREAD

Равномерное распределение благодаря тангенциальному расположению пальцев.

Наклон пальцев назад на 29,3° положительно сказывается и на распределении массы. Как и отклоненные разбрасывающие лопатки разбрасывателя удобрений, также граблины более широко и более равномерно распределяют массу. Такой эффект усиливается пружиной пальца. За счет этого дополнительного импульса убираемая культура распределяется по всей ширине.

Роторная технология MAX SPREAD.

Высочайшее качество благодаря послойной сушке.

Для заготовки высококачественного корма необходимо равномерное подвяливание растительной массы. Поэтому пальцы VOLTO имеют одинаковую длину. Они обеспечивают послойный захват и перемешивание кормового материала. Благодаря этому скошенная масса равномерно распределяется на поле, что обеспечивает ее быстрое высыхание.

Роторная технология MAX SPREAD.

Круглые трубчатые рычаги и регулировка угла разбрасывания.

Максимальные усилия при ворошении воздействуют на разбрасывающие консоли. Поэтому они изготовлены из жестких на скручивание труб. Разбрасывающие консоли скручены с дисковыми роторами и, кроме того, стабилизированы с помощью опорного кольца с углублениями.

Для адаптации машины к рабочим условиям угол разбрасывания можно регулировать в диапазоне от 12° до 18°, в зависимости от модели. Кроме того, пальцы можно отклонить вперед или назад на 7°. Таким образом можно точно настроить желаемый рисунок разбрасывания.

Роторная технология MAX SPREAD.

Повышенная безопасность благодаря защите от потери пальцев.

Для снижения нагрузки пальцы имеют пять витков. При диаметре 9,5 мм они являются достаточно прочными, обеспечивая равномерное распределение. Для защиты скота и последующих уборочных машин каждая граблина имеет защиту от потери пальца. Она предотвращает потерю пальцев при поломке и благодаря трапециевидной форме предупреждает наматывание кормового материала на граблину.

Технология привода PERMALINK.

Шестигранный вал надежно передает приводное усилие на все редукторы роторов. Пальцевые муфты PERMALINK в местах складывания обеспечивают безопасность эксплуатации.

Технология привода PERMALINK.

Технология трансмиссии — большая серия.

Все большие машины VOLTO оснащены герметичным приводом роторов, который не требует регулярного смазывания. В сочетании с пальцевой муфтой PERMALINK приводная система вплоть до карданного вала не нуждается в техобслуживании. Одновременно с этим герметичное уплотнение предотвращает загрязнение кормовой массы смазочными материалами.

Технология привода PERMALINK.

Технология трансмиссии — компактная серия.

Машины компактного класса оснащены нашими проверенными редукторами. Они отличаются особо легкой конструкцией. А благодаря своей прочности способны выдерживать высокие нагрузки.

Технология привода PERMALINK.

Передача усилия: пальцевая муфта PERMALINK.

Передача мощности в машине VOLTO осуществляется посредством пальцевой муфты PERMALINK. Она обеспечивает надежный привод в любых рабочих ситуациях. Кроме того, ее можно складывать под углом до 180°, что является важной предпосылкой для компактности при транспортировке.

Технология привода PERMALINK.

Редуктор для укладки валков на ночь.

При ворошении сена, в частности при выпадении ночной росы, целесообразно выполнять укладку мини-валков в ночное время. Благодаря этому за ночь сено впитывает меньше влаги и сохнет быстрее. Для этого используется редуктор для укладки валков в ночное время, который уменьшает частоту вращения роторов на ⅓. Таким образом растительная масса укладывается в несколько маленьких валков.

Рамная конструкция.

Продуманная стальная конструкция отражена и в структуре рамы: в зависимости от модели, мы используем четырехгранный полый профиль, повернутый на 45°, или оптимизированный по весу круглый профиль.

Рамная конструкция.

Прочность и мощность благодаря раме из квадратного профиля.

Необходимую устойчивость при работе VOLTO обеспечивает массивный четырехгранный полый профиль. Толщина их стенок составляет 8 мм, и они повернуты на 45°. За счет этого компенсируются усилия сгибания и гарантируется эксплуатационная безопасность. Кроме того, массивные литые шарниры с двухразъемным соединением тоже демпфируют усилия, воздействующие на раму.

Рамная конструкция.

Стабильная рама с профилями из круглых труб.

Необходимую устойчивость при работе обеспечивает прочная рама и массивные соединительные трубы между роторами. Эта конструкция придает VOLTO особую долговечность.

Рамная конструкция.

Стабилизирующий силовой рычаг CLAAS.

Силовой рычаг CLAAS стабилизирует машину по центру позади трактора. Это обеспечивает безопасную транспортировку. Он также стабилизирует ворошилку при движении на поворотах и на склонах.

Рамная конструкция.

Гидравлический силовой рычаг для VOLTO 1100.

Для плавного следования за трактором машины VOLTO 1100 оснащены не требующим обслуживания гидравлическим силовым рычагом CLAAS. Он центрирует машину при подъеме, а также после движения на поворотах и предотвращает накат на склоне.

Рамная конструкция.

Подъем на разворотной полосе.

В зависимости от модели, VOLTO уже в стандартной комплектации оснащается устройством для подъема на разворотной полосе или оно может устанавливаться в качестве опции. Устройство для подъема на разворотной полосе стабилизирует внешние роторы для комфортного движения на разворотной полосе.

Складывание и транспортировка.

Всегда безопасное и маневренное движение по дорогам.

Складывание удобно осуществляется с помощью гидравлики из кабины. Благодаря интеллектуальному складыванию консолей всегда достигается компактное транспортное положение. Это обеспечивает вам безопасность и маневренность на дороге при движении с ворошилкой.

Технические характеристики

Модель	Ширина захвата (м)	Ротор	Диаметр роторов (мм)	Количество держателей граблин на роторе
900	8,70	8	1 500	6
800	7,70	6	1 700	7
700	6,60	6	1 500	6
1100	10,70	10	1 500	6
900	8,70	8	1 500	6
800	7,70	6	1 700	7
700	6,70	6	1 500	6
55	5,20	4	1 700	6
45	4,50	4	1 500	6
