Надежность в чистом виде.

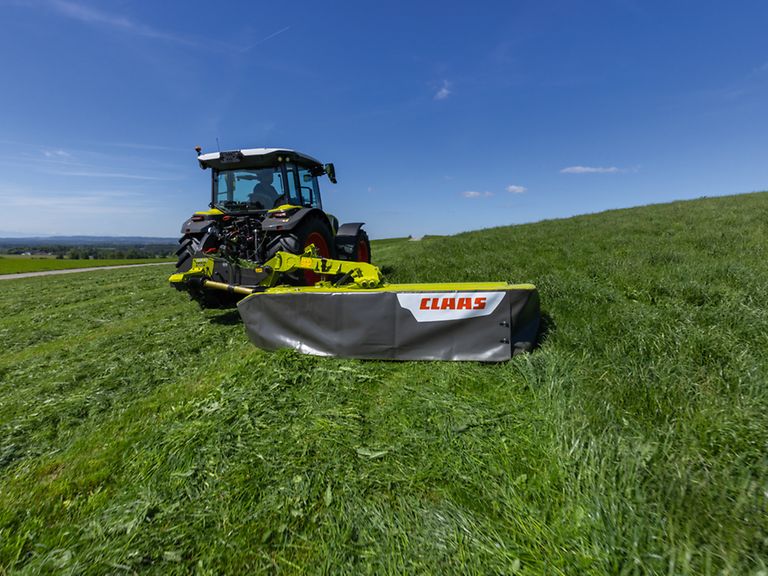

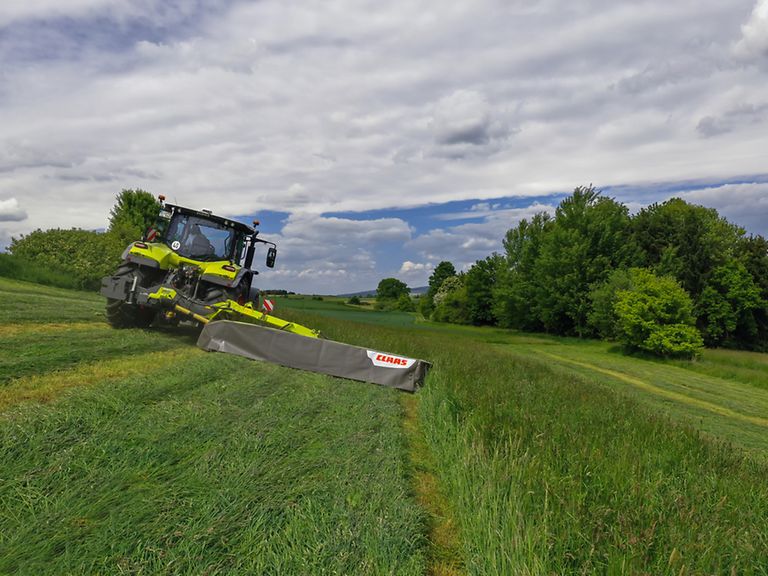

Задненавесные косилки DISCO

Задненавесные косилки DISCO с косилочным брусом MAX CUT отличаются производительностью и надежностью независимо от условий.

Подходящая косилка DISCO для любых требований, любой ширины захвата и для любого трактора.

MAX CUT для всех.Профессиональная техника CLAAS используется даже в самых компактных моделях.
С плющилкой.Эффективное использование времени для получения кормов лучшего качества.
Без плющилки.Легкий ход и надежность во время движения

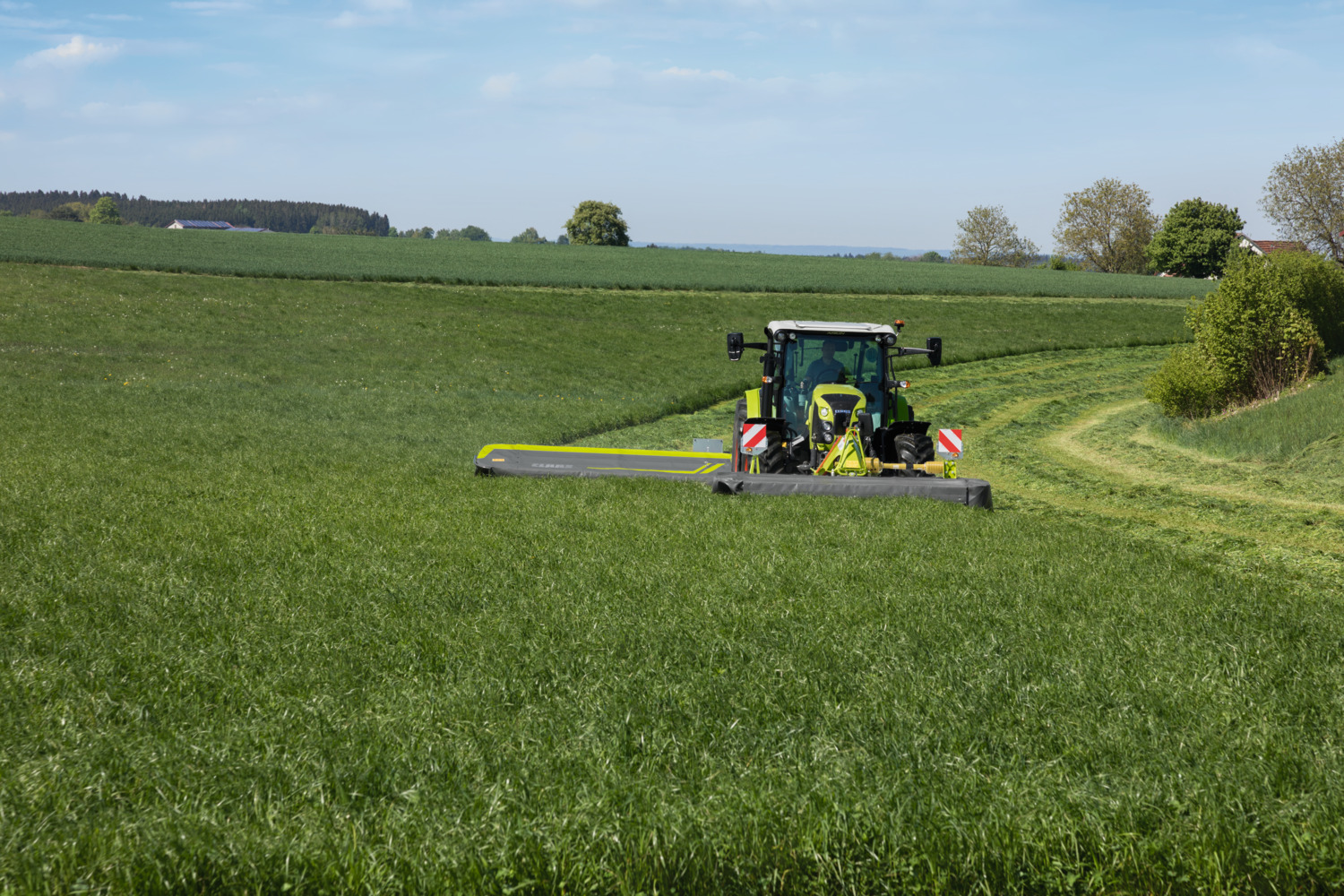

Близко к трактору.Короткая и расположенная близко к трактору навеска.

Техника косилки DISCO.

MAX CUT.

Поддон волнообразной формы с выдвинутыми вперед косилочными дисками
Оптимальный туннельный эффект, усиленный скользящими башмаками с эффектом направляющей
Инновационная схема болтовых соединений для максимальной устойчивости к изгибам
Косилочный брус, не требующий регулярного смазывания и техобслуживания, для максимального срока службы
Предохранительные модули SAFETY LINK для защиты бруса при столкновении
Дополнительно закаленные и отформованные промежуточные элементы башмаков для аккуратного среза
Очень маленькие отверстия в брусе для максимальной прочности

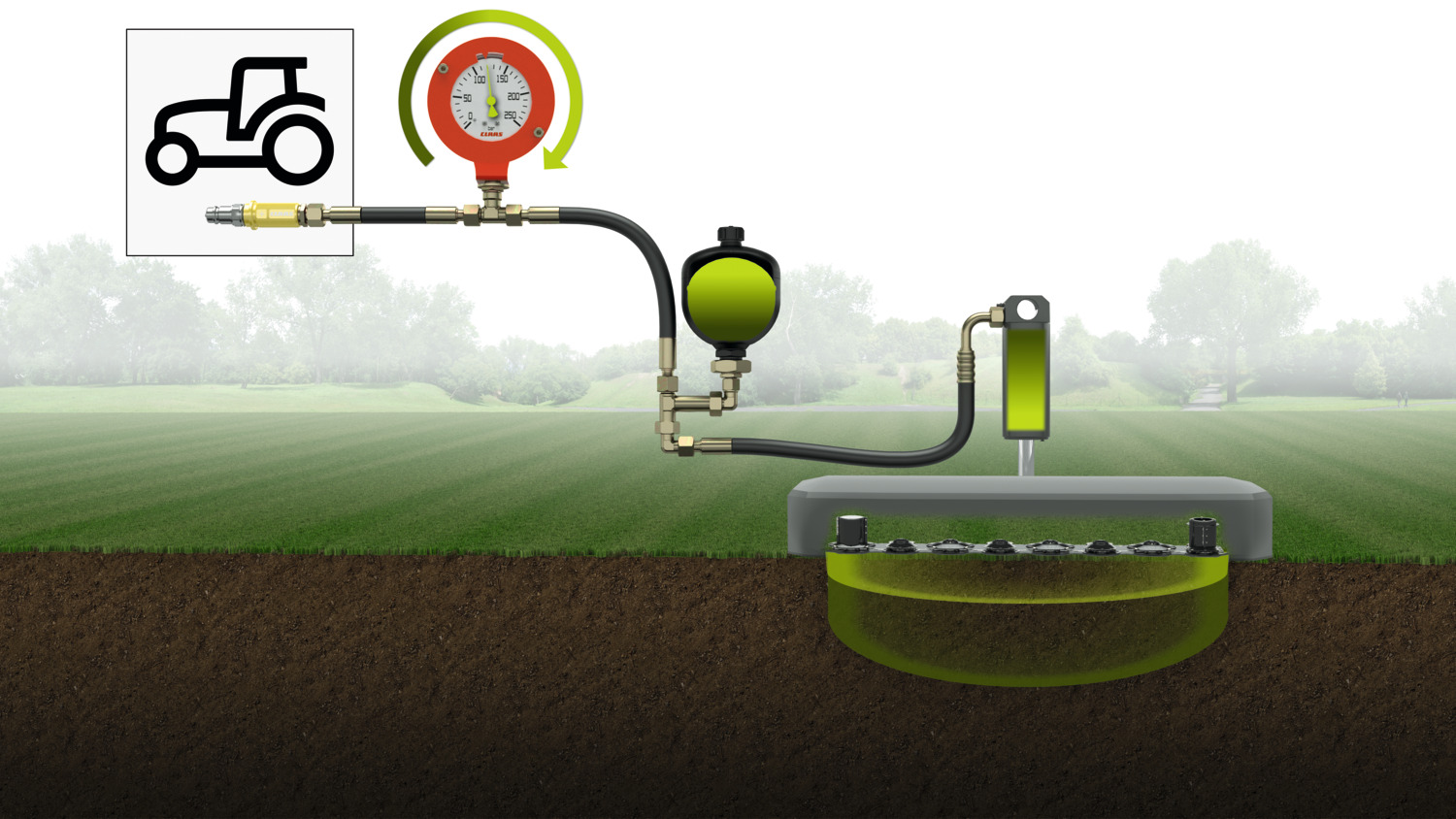

Система разгрузки.

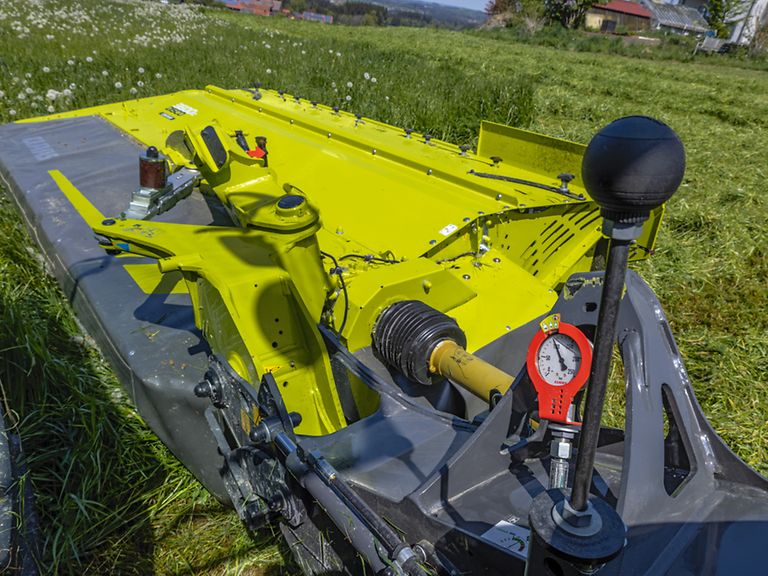

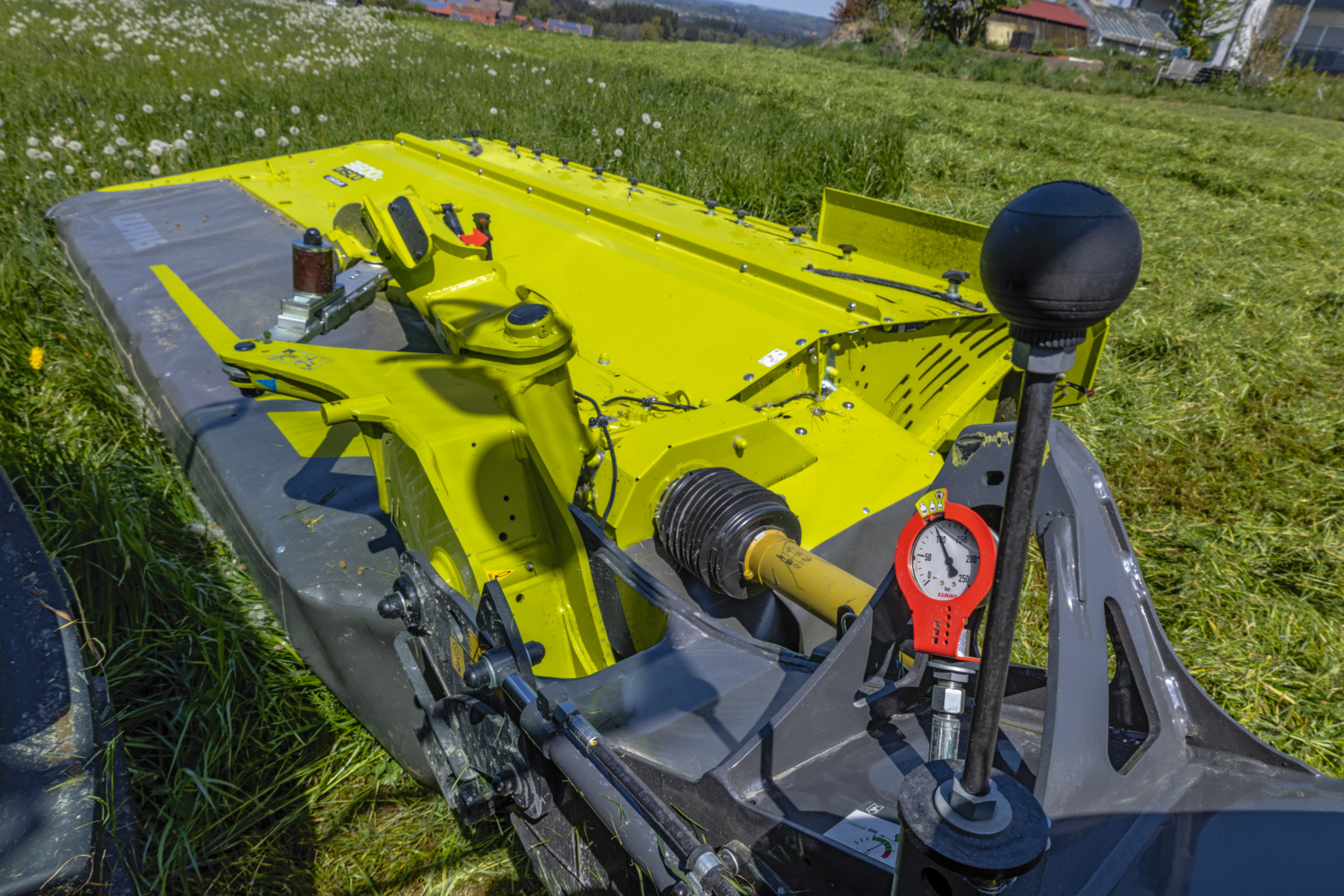

Система ACTIVE FLOAT позволяет быстро и без проблем реагировать на самые разные условия, например сырые или чрезмерно сухие участки, неоднородные посевы. С помощью гидросекции простого действия можно регулировать давление косилки на почву даже во время движения. На хорошо видимом из кабины манометре отображается установленное значение.

Уменьшение частоты вращения.

В зависимости от условий эксплуатации, все дисковые косилки DISCO могут работать с пониженной частотой вращения ВОМ 850 об/мин. Благодаря этому встроенному экономичному режиму ВОМ можно значительно снизить расход топлива.«В среднем хозяйства могут сэкономить до 22 % топлива благодаря снижению частоты вращения ВОМ. При использовании DISCO 9200 C AUTO SWATHER это составляет около 1,16 литра на гектар и, следовательно, около 7 литров в час». К такому выводу пришел студент Кильского университета прикладных наук в результате 32 полевых испытаний.

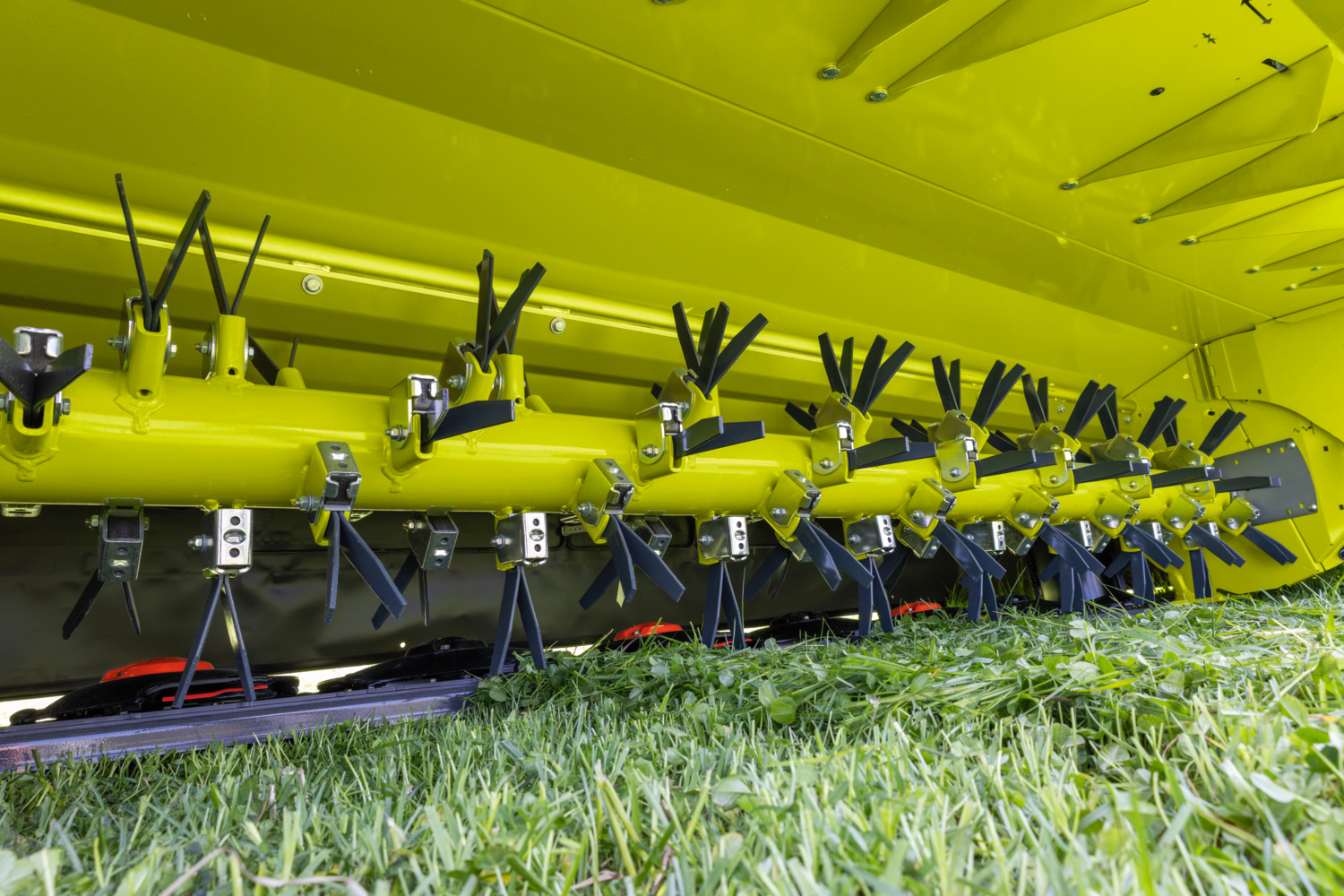

Пальцевая плющилка.

Пальцевые плющилки с расположенными по спирали V-образными пальцами представляют идеальное решение для уборки злаковых. Интенсивность их действия устанавливается с помощью дефлекторной пластины. Упругое крепление позволяет защитить пальцы при попадании в плющилку посторонних предметов, например, камней. Как результат: минус расходы на ремонт. Опционально масса распределяется по всей ширине с помощью дефлектора-распределителя или укладывается в валок с помощью гибко настраиваемых валкообразующих щитков.

Вальцовая плющилка с полиуретановыми вальцами.

При уборке сильно облиственных кормовых культур, таких как люцерна, требуется бережное плющение. Целью является разминание стебля и сохранение листьев. Для такой задачи эффективным будет использование косилок DISCO с вальцовыми плющилками. V-образные вальцы из особо долговечного полиуретана, находящиеся во взаимном зацеплении, разминают твердые стебли, сохраняя листья. Настройка степени плющения бесступенчатая, выполняется с помощью предварительного натяжения пружин. Одновременно пружины защищают вальцы от посторонних предметов.

В качестве опции двойной привод вальцов предлагается с ножничным редуктором, разработанным специально для максимальной пропускной способности при обработке «тяжелых» культур. Для формирования валков используются регулируемые валкообразующие щитки.

Вальцовая плющилка со стальными вальцами.

Доступные в качестве опции вальцовые плющилки из стали представляют собой эффективное решение для уверенного плющения убираемых культур даже с толстыми стеблями, например сорго.

Специально разработанный профиль вальцов с краями, сходящимися под острым углом, обеспечивает высокую степень плющения и равномерное подвяливание даже при тяжелой или сырой растительной массе.

Стальные вальцы устойчивы к износу и поддерживают стабильно высокую производительность благодаря двойному приводу.

Модели.

Надежность в чистом виде.

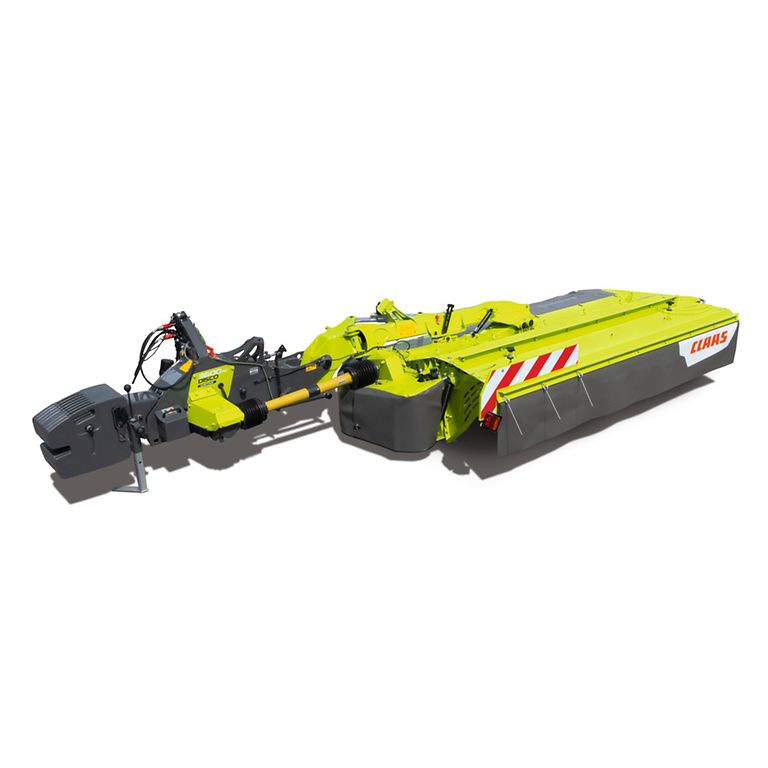

DISCO CONTOUR.

Среди задненавесных косилок серии DISCO CONTOUR от CLAAS найдется подходящая машина для каждого предприятия. Мощные универсальные машины сочетают в себе производительность косилочного бруса MAX CUT с другими преимуществами DISCO. Центральная навеска во всех моделях для идеального копирования рельефа почвы. Транспортное положение с поворотом на 120 градусов обеспечивает безопасную и компактную транспортировку по дорогам.

Еще одно преимущество: современный, темный дизайн не только хорошо смотрится, но и обеспечивает меньшую маркость.

Оптимальное копирование рельефа почвы.

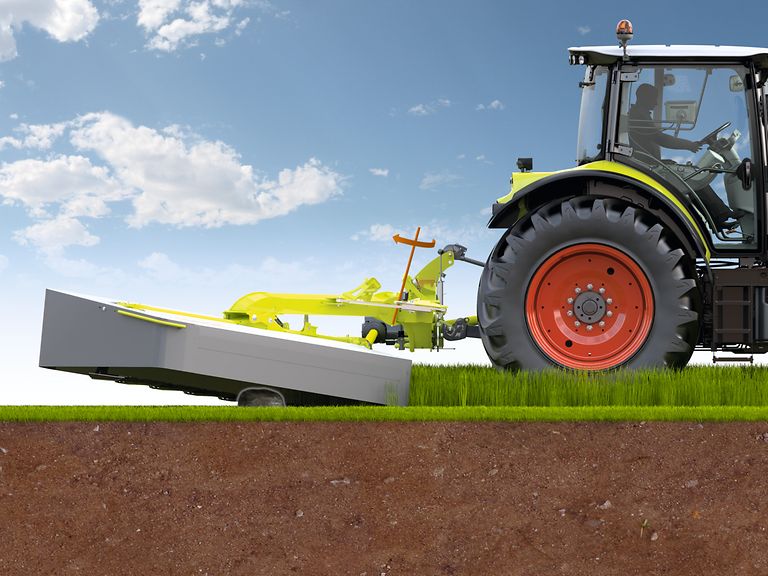

Косилочные секции серии CONTOUR подвешиваются в центре тяжести, поэтому они свободно качаются для адаптации к рельефу почвы. Стрелки на кронштейнах показывают правильную высоту.

Прочная конструкция.

Убедительным преимуществом наших машин является их прочная и очень наглядная конструкция. Взять, к примеру, прочный кожух плющилки: он изготовлен из износостойкой стали Hardox. При работе с пальцевой плющилкой из-за отбрасываемых вверх камней ударные нагрузки могут быть очень высокими. Как раз тут себя и показывает прочная конструкция, которая обеспечивает надежную защиту и продлевает срок службы.

Там, где это возможно, компоненты гидросистемы интегрированы в раму для защиты от внешних воздействий.

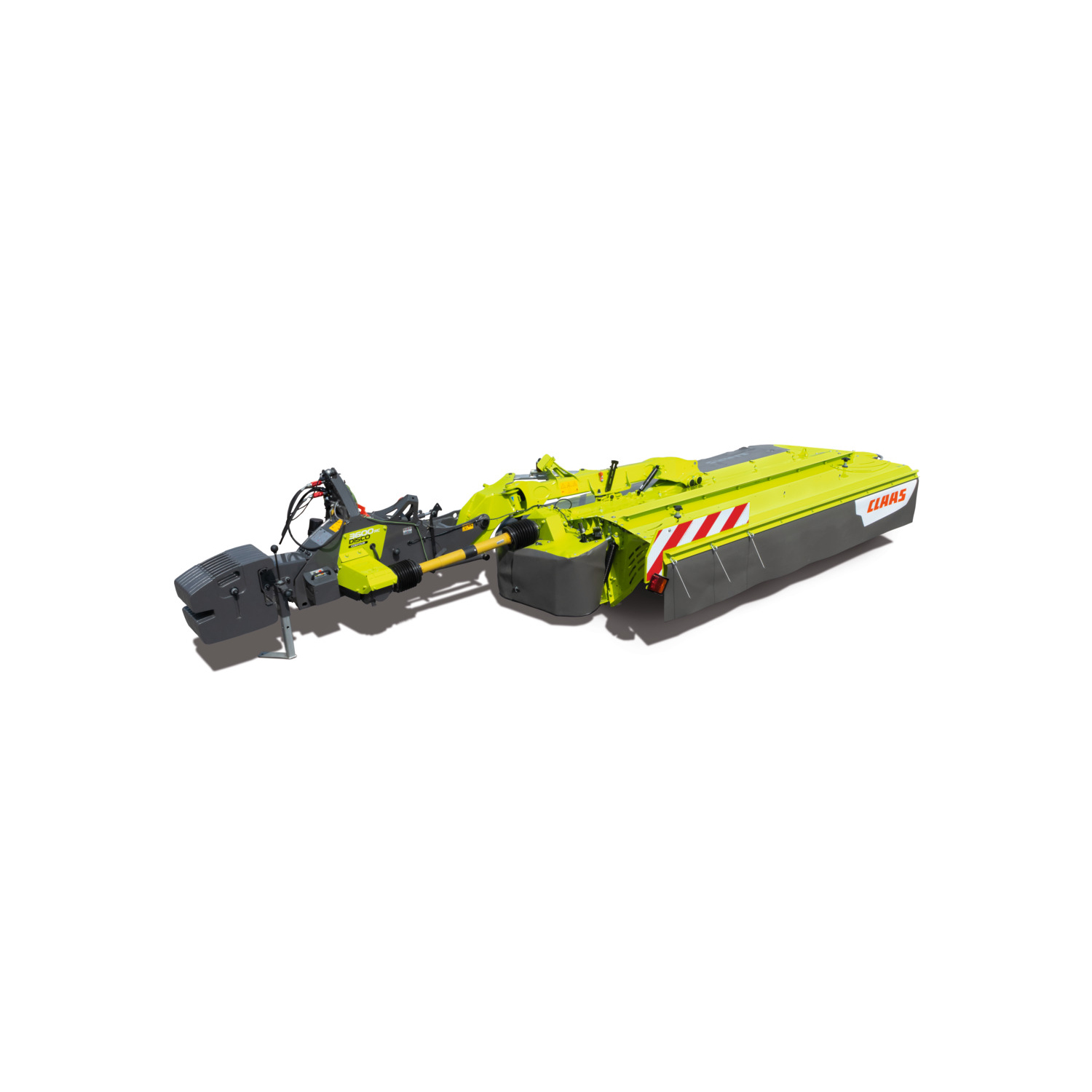

Доступные как опции противовесы.

При работе на склонах или с легкими тракторами устойчивость моментально приобретает решающее значение. Доступные в качестве опций противовесы обеспечивают целенаправленное выравнивание — для более плавного движения, лучшей устойчивости на склоне и более безопасных маневров на разворотной полосе.

Хорошая защита.

Все задненавесные косилки DISCO оснащены механическим устройством защиты от наезда на препятствия. Благодаря наклону соединения на 15° при наезде на препятствие косилочный модуль отклоняется вверх. Для продолжения движения достаточно короткого опускания.

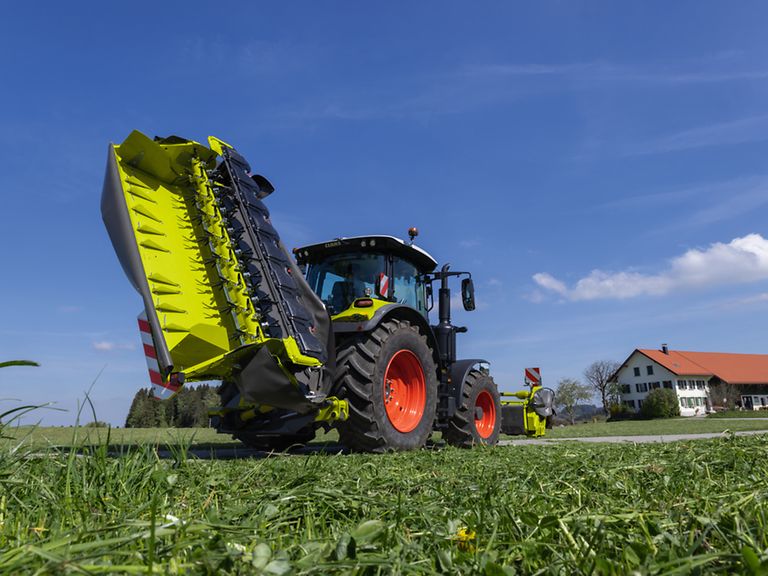

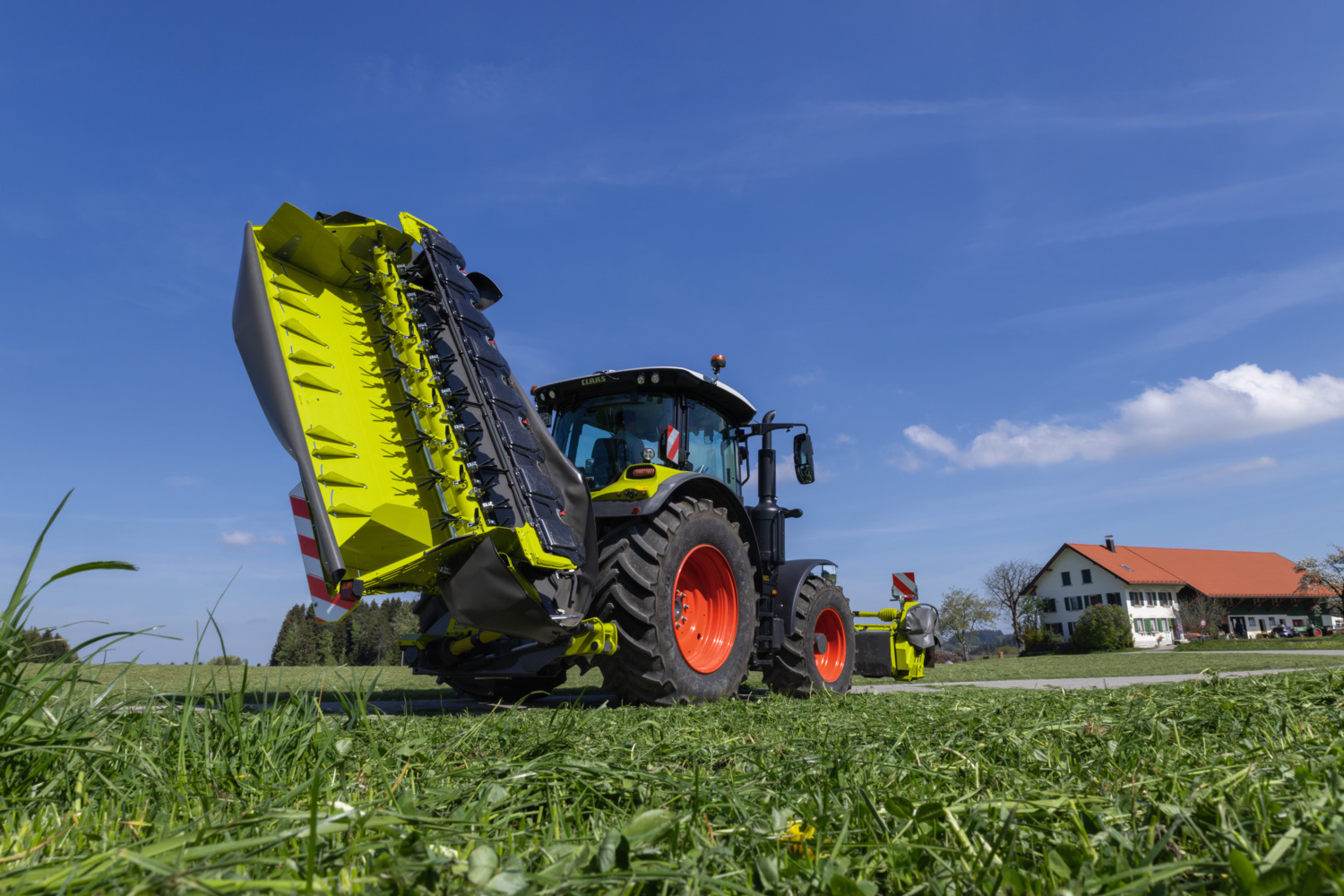

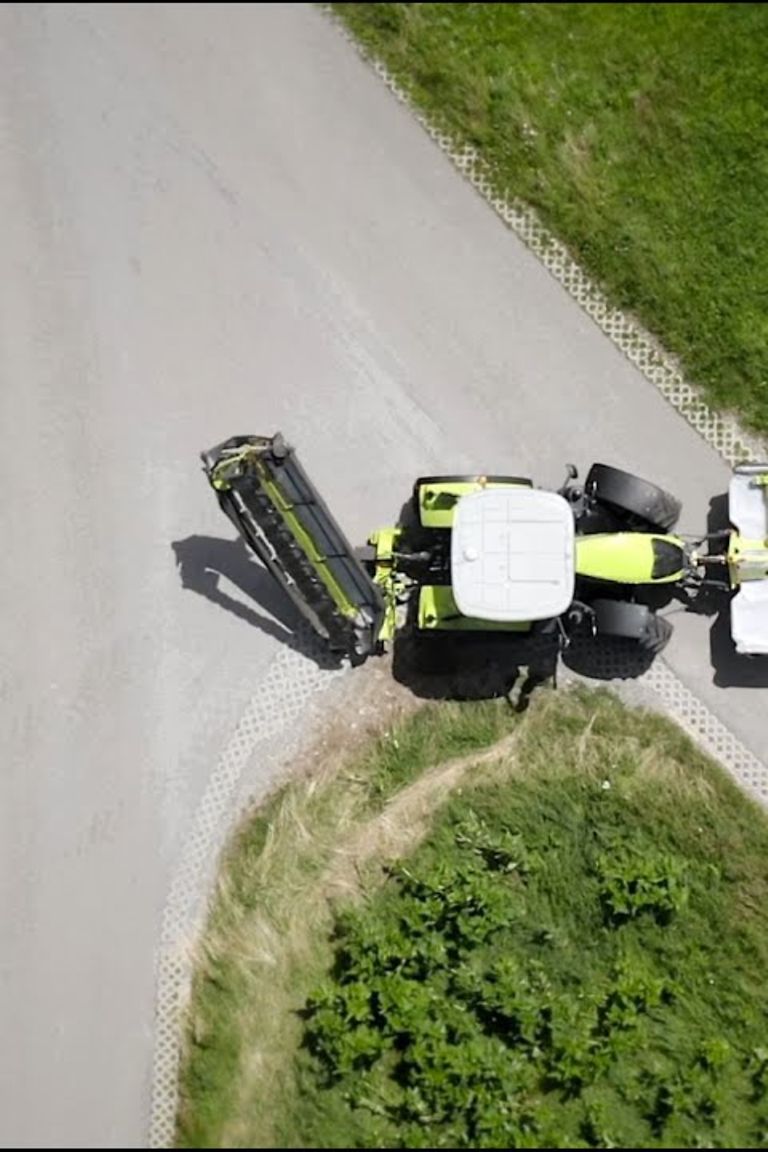

Безопасность в пути.

Транспортное положение: 120° и находящийся близко к трактору центр тяжести обеспечивают максимальную устойчивость. Это обеспечивает безопасность и маневренность при движении по дорогам. В транспортном положении косилка автоматически фиксируется механически.

Вальцовая плющилка со стальными вальцами.

Долговечность и легкий ход.

DISCO серии 100 с боковой навеской.

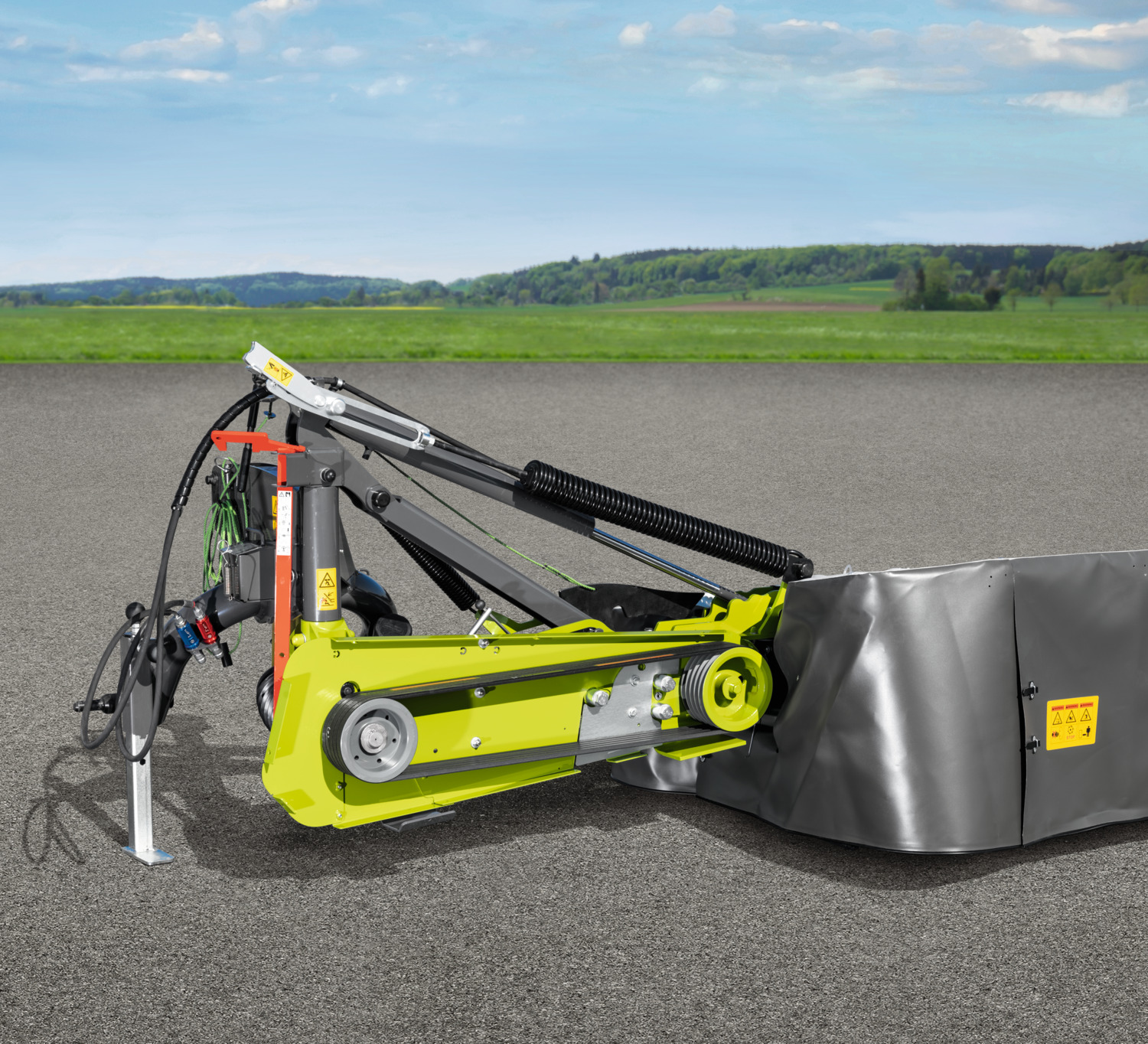

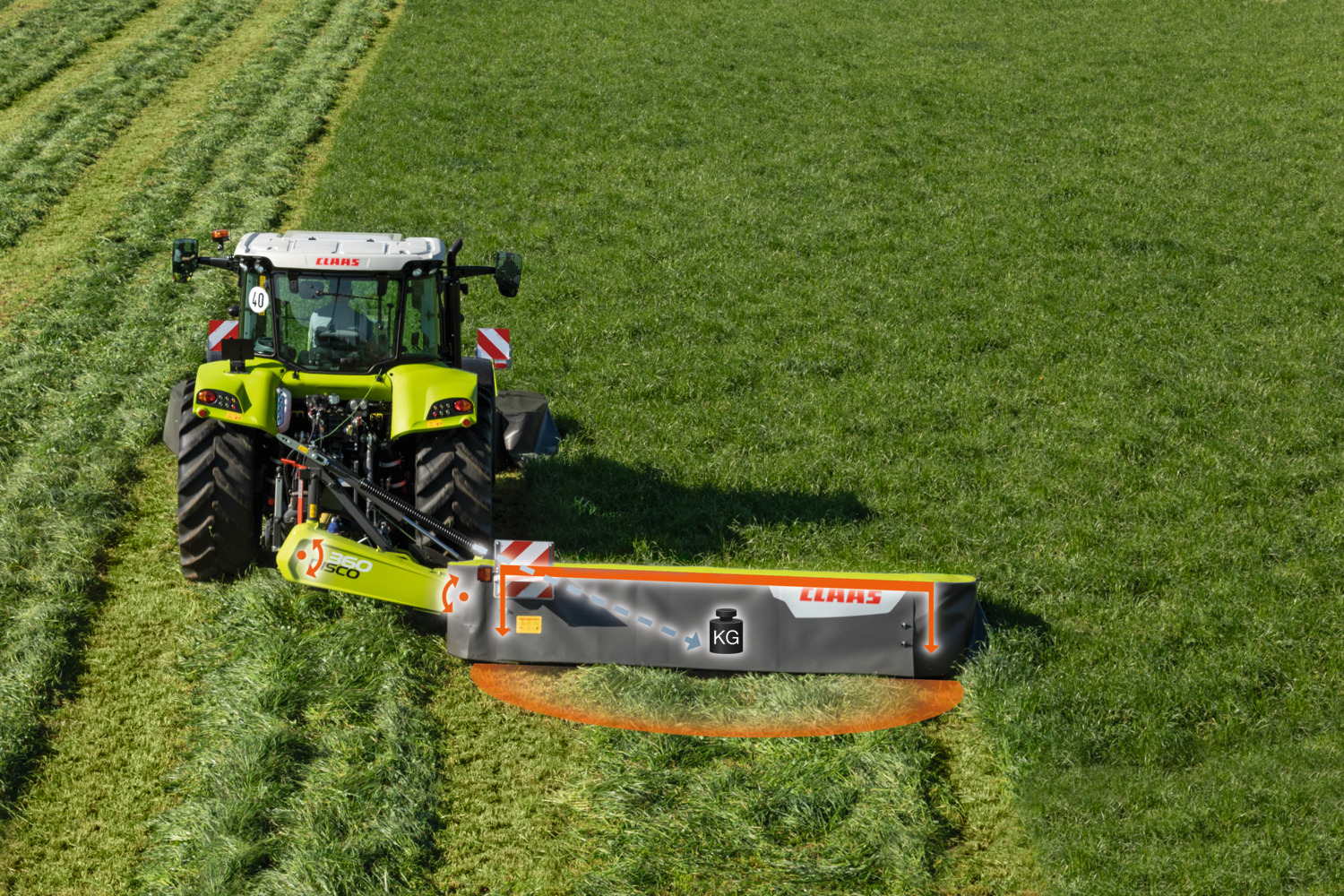

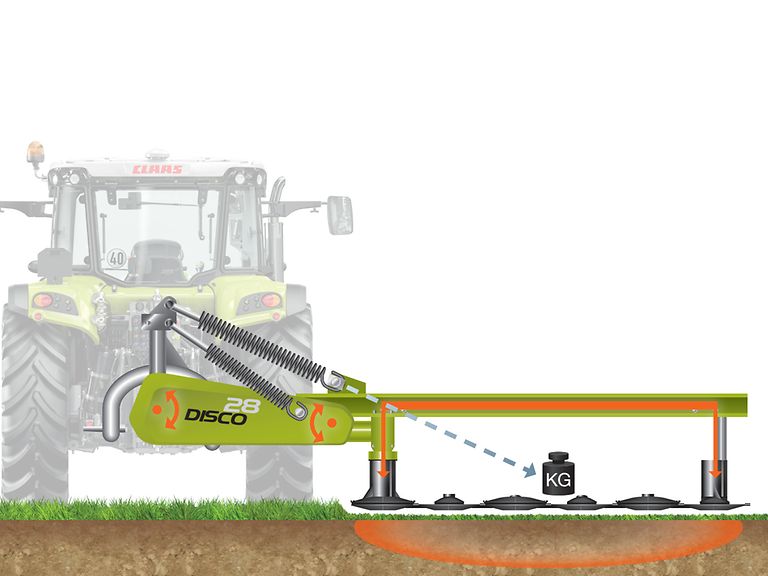

Система разгрузки по центру тяжести.

Большая разгрузочная пружина расположена по центру рамы машины. Кроме того, линия действия силы пружины проходит точно через центр тяжести косилочного модуля. За счет внутренней и внешней опор сила пружины равномерно переносится на косилочный брус.

Маленькая пружина дополнительно снимает нагрузку с привода косилочного бруса. Наша уникальная система разгрузки по центру тяжести гарантирует преимущества центральной навески и для моделей с боковой навеской.

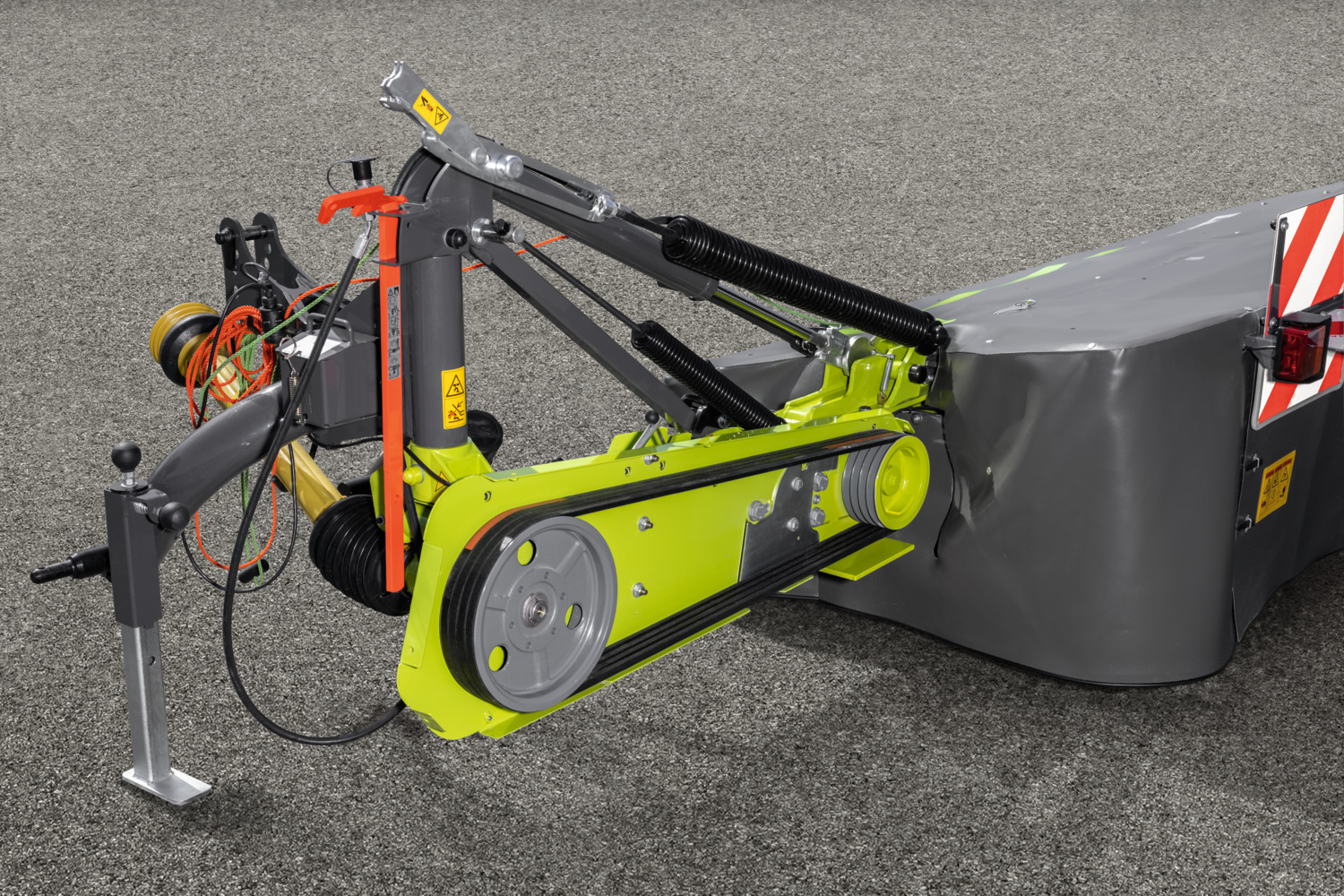

Привод.

Косилка приводится в действие требующими минимального обслуживания карданными валами без предохранительной цепи. Мощный ременный привод сглаживает пиковые нагрузки и натягивается с помощью поворотной ручки без использования инструментов. От него усилие передается на двойной редуктор, который сверху приводит в действие первый косилочный диск и обеспечивает оптимальный поток растительной массы.

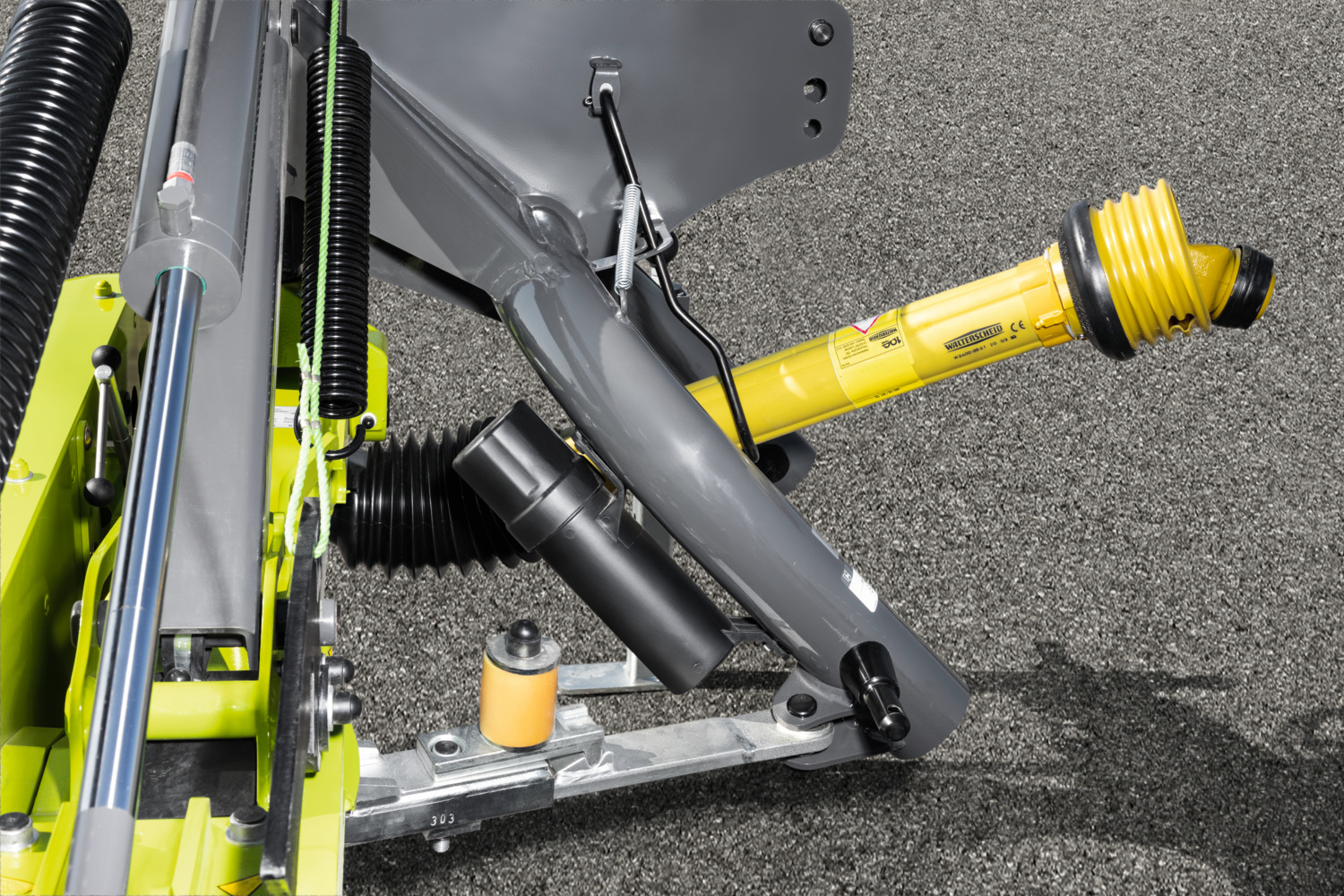

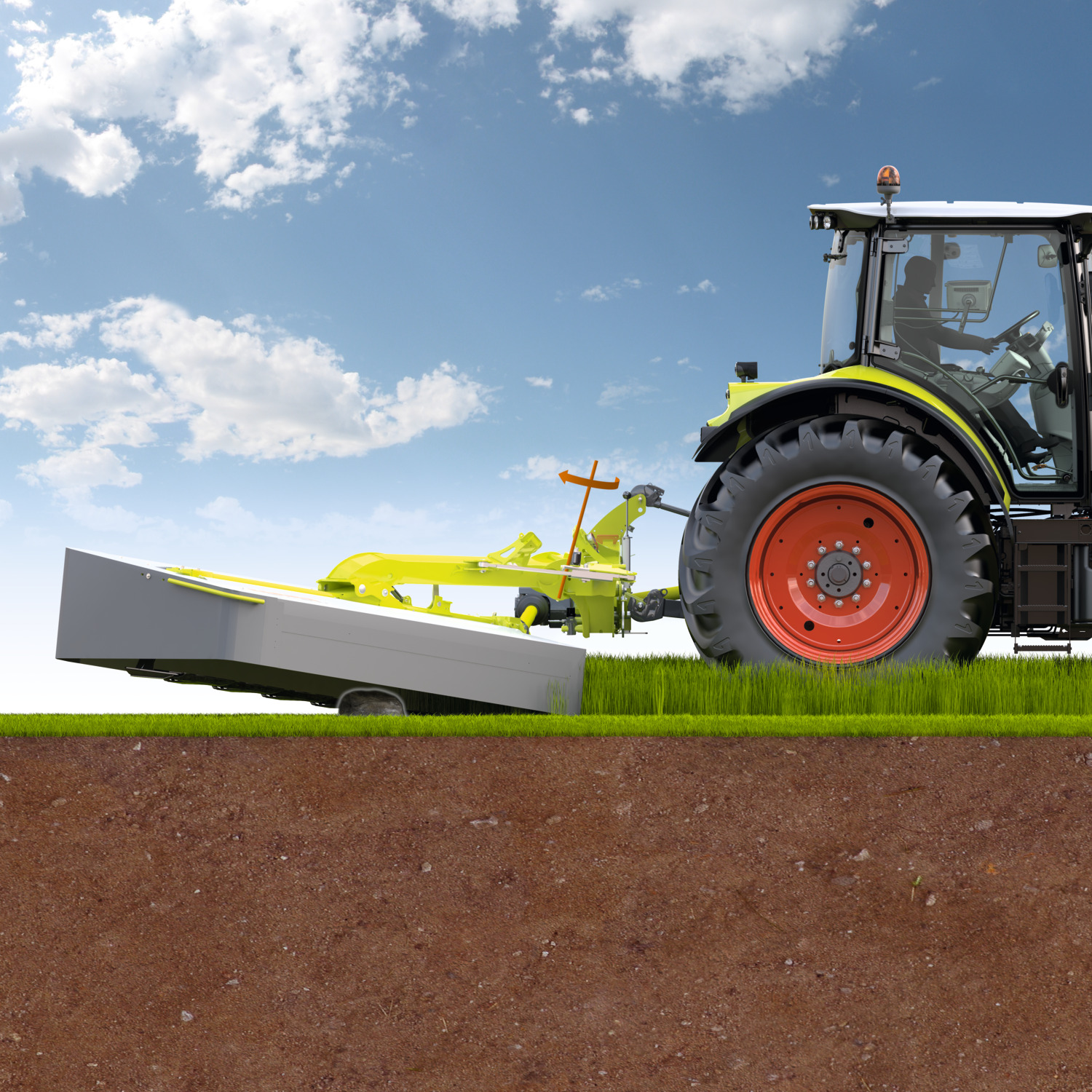

Механическая защита от наезда.

При наезде на препятствие немедленно срабатывает устройство защиты от перегрузки, и косилочный модуль может отклониться назад. Чтобы продолжить движение, нужно просто выполнить сброс. Дополнительная скоба защищает наружную кромку косилки от повреждений.

Компактность.

Для компактного хранения предусмотрен отдельный постамент, на который косилку можно поместить сразу при снятии с трактора без дополнительных опор.

Транспортное положение 105°.

В транспортном положении центр тяжести машины смещен еще ближе к середине, за счет этого обеспечивается максимально равномерная нагрузка на задние колеса трактора. Установленная коробка передач с двойным сцеплением обеспечивает малую транспортную ширину и свободный обзор назад. Цилиндр с плавающим поршнем двухстороннего действия обеспечивает надежное складывание на склоне и демпфирование в конечных положениях.

Легкое и быстрое кошение.

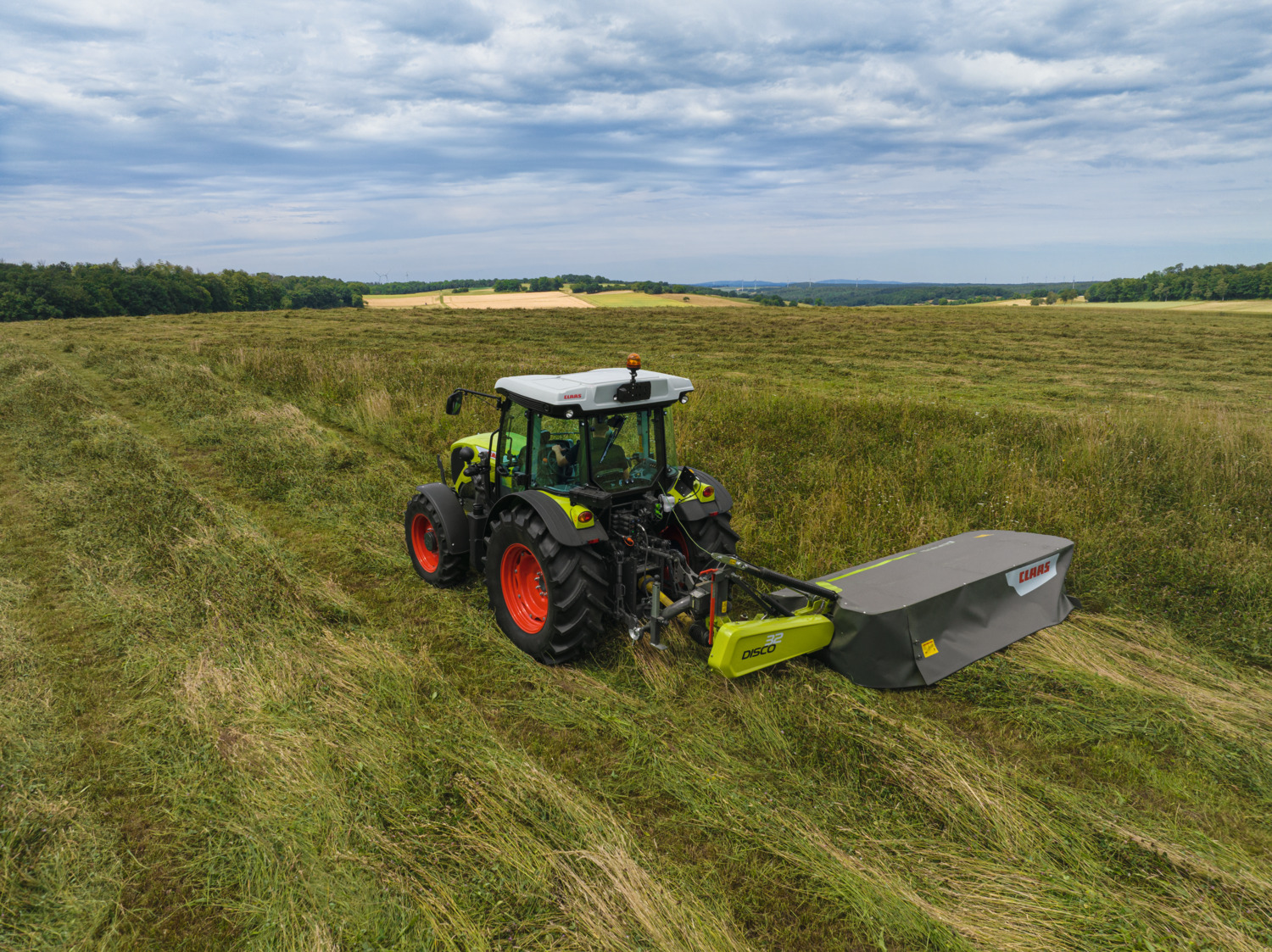

DISCO серии 10 с боковой навеской.

Высококачественное «сердце» всех косилок DISCO с шириной захвата от 2,20 м — это косилочный брус MAX CUT, который обеспечивает идеальный срез.

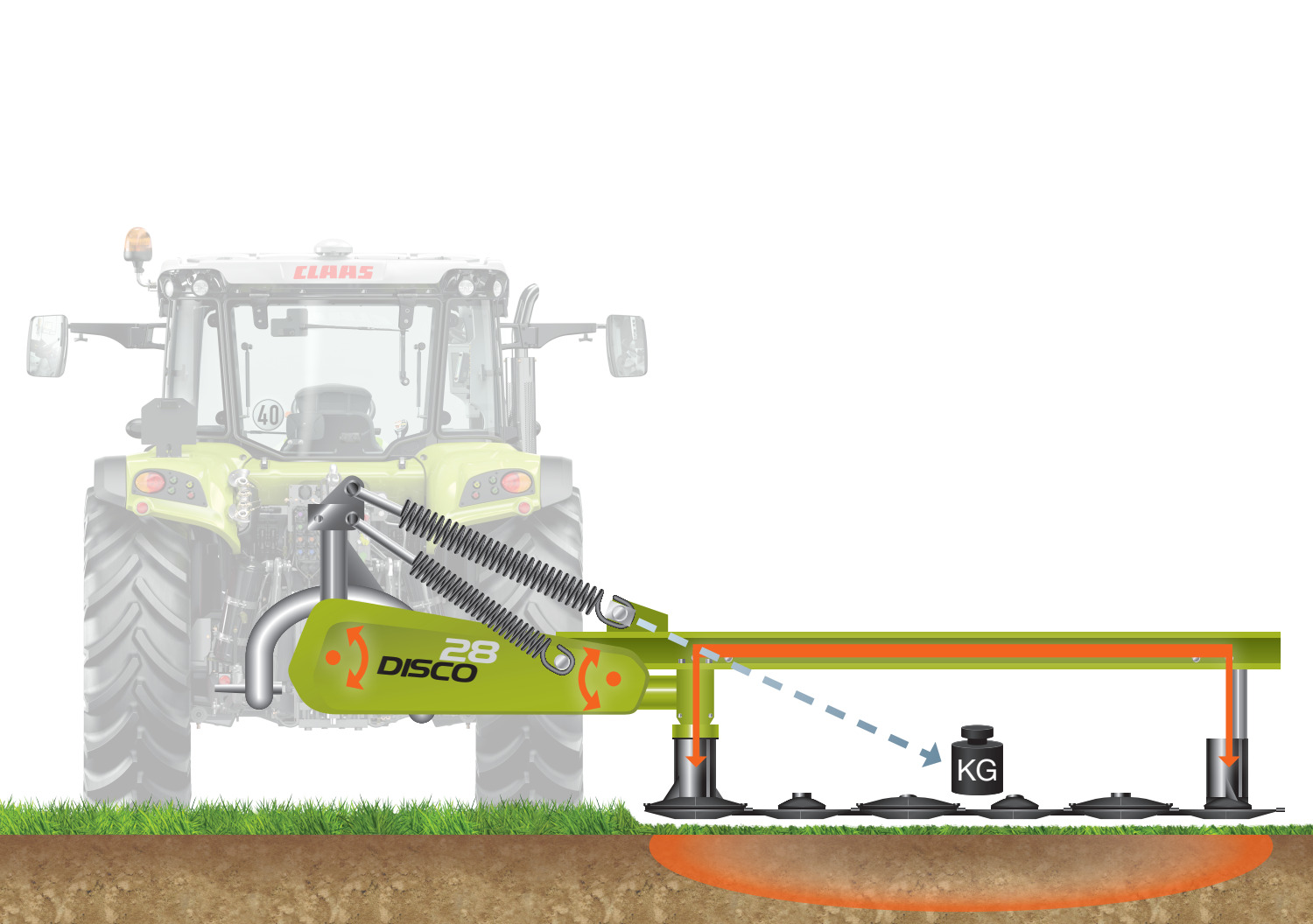

Система разгрузки по центру тяжести.

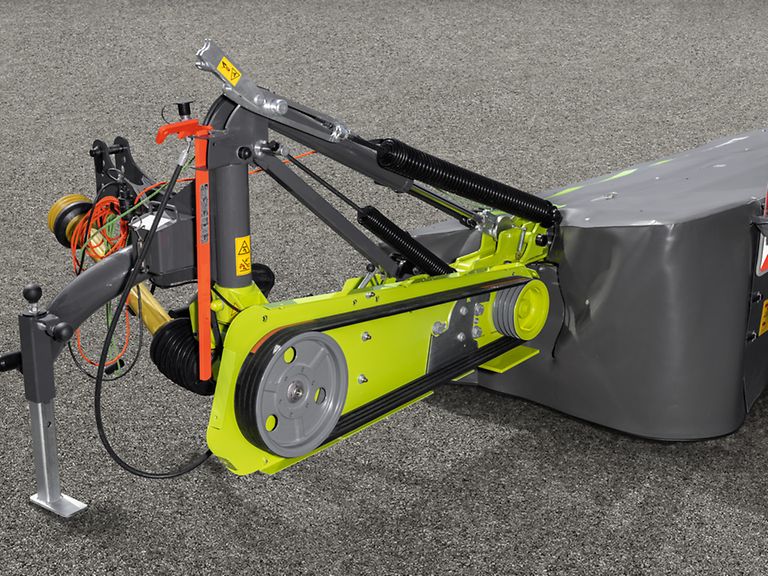

Привод.

Косилка приводится в действие требующими минимального обслуживания карданными валами. Мощный ременный привод сглаживает пиковые нагрузки и натягивается с помощью поворотной ручки без использования инструментов. От него усилие передается на двойной редуктор, который сверху приводит в действие первый косилочный диск, поэтому внутренний башмак не требуется и обеспечивается оптимальный поток растительной массы.

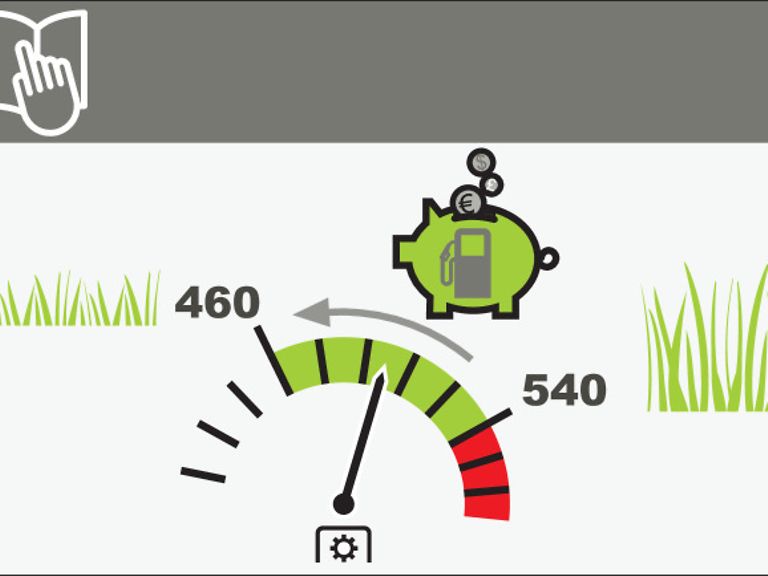

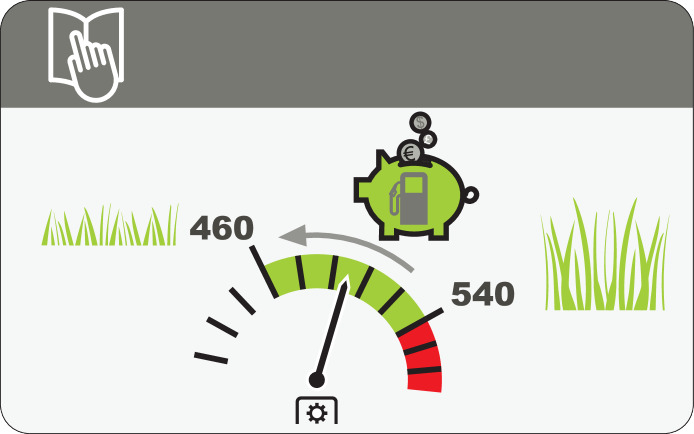

Машина, которая экономит топливо.

Передаточное отношение трансмиссии позволяет при уборке редкой массы уменьшать частоту вращения ВОМ с 540 до 460 об/мин. За счет этого снижается расход топлива, но качество кошения остается неизменным.

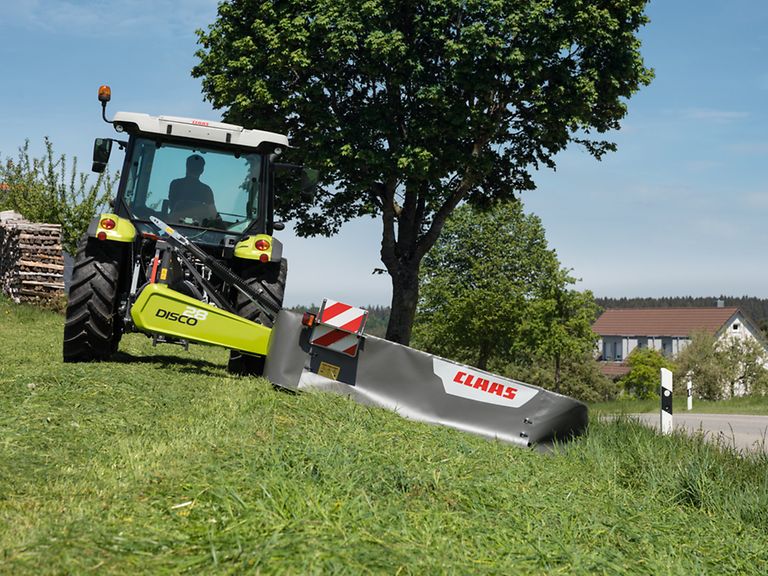

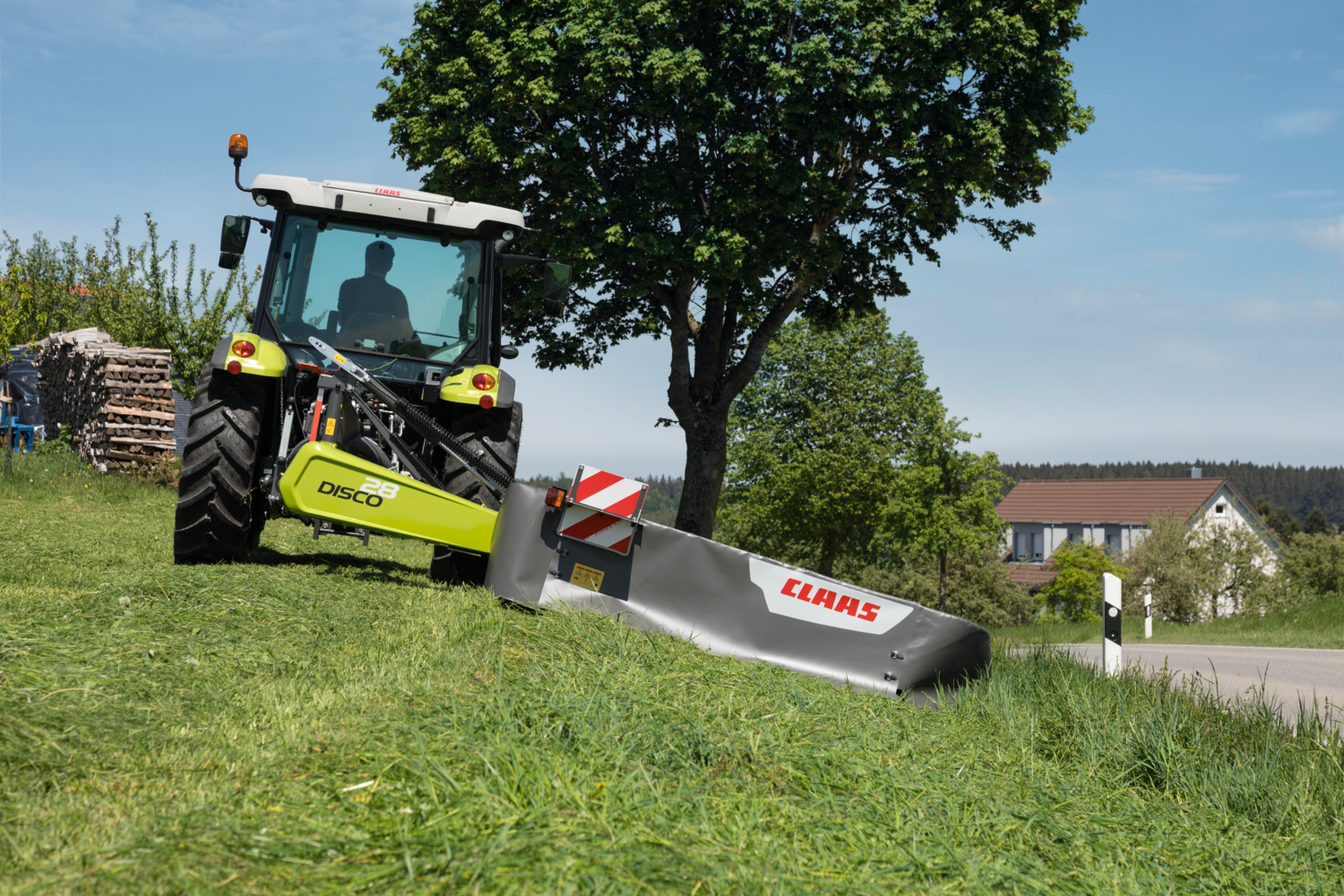

Работа на склонах.

Для работы на склонах разработана оптимизированная по весу конструкция, при этом некоторые компоненты были специально усилены. Косилки DISCO серии 10 идеально подходят для кошения канав и склонов с уклоном до 45° вверх.

Простой доступ.

Обе половины защитного фартука удобно складываются вверх. Это обеспечивает удобный доступ для проведения работ по техобслуживанию и очистке. В случае повреждения наружной кромки косилки защитный фартук можно заменить отдельно.

Технические характеристики

Modèle	Ширина захвата (м)	Количество косилочных дисков на косилочный модуль	Гидропн. система уравновешивания косилки	Плющилка
3600 RC CONTOUR	3,40	8	Да	Вальцевая плющилка
3600 C CONTOUR	3,40	8	Да	Пальцевая плющилка
3200 RC CONTOUR	3	7	Да	Вальцевая плющилка
3200 C CONTOUR	3	7	Да	Пальцевая плющилка
2800 RC CONTOUR	2,60	6	Да	Вальцевая плющилка
2800 C CONTOUR	2,60	6	Да	Пальцевая плющилка
28	2,60	6	Нет	Без плющилки
24	2,20	5	Нет	Без плющилки
