QUADRANT 4000

Благодаря высочайшей плотности прессования можно осуществлять точную формовку сенажа, сена и соломы, причем плотность прессования и длина тюка могут быть отрегулированы по мере необходимости.

Ваши преимущества.

Высокое качество тюков.

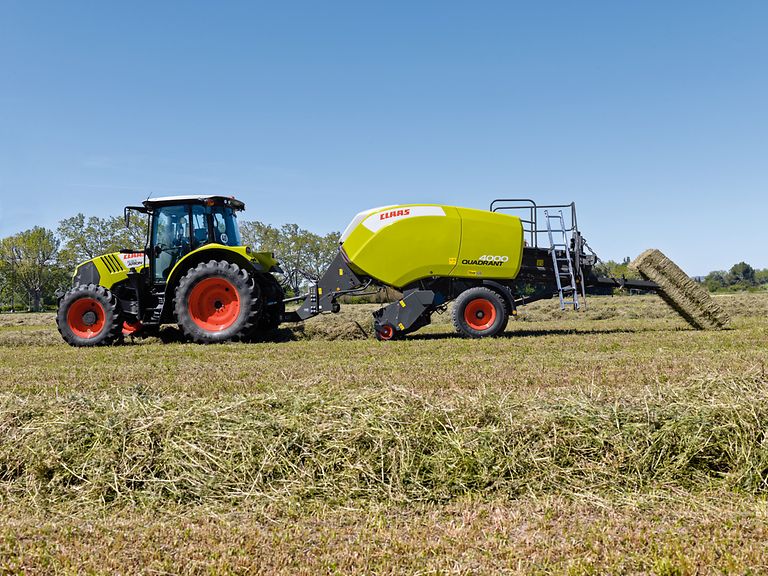

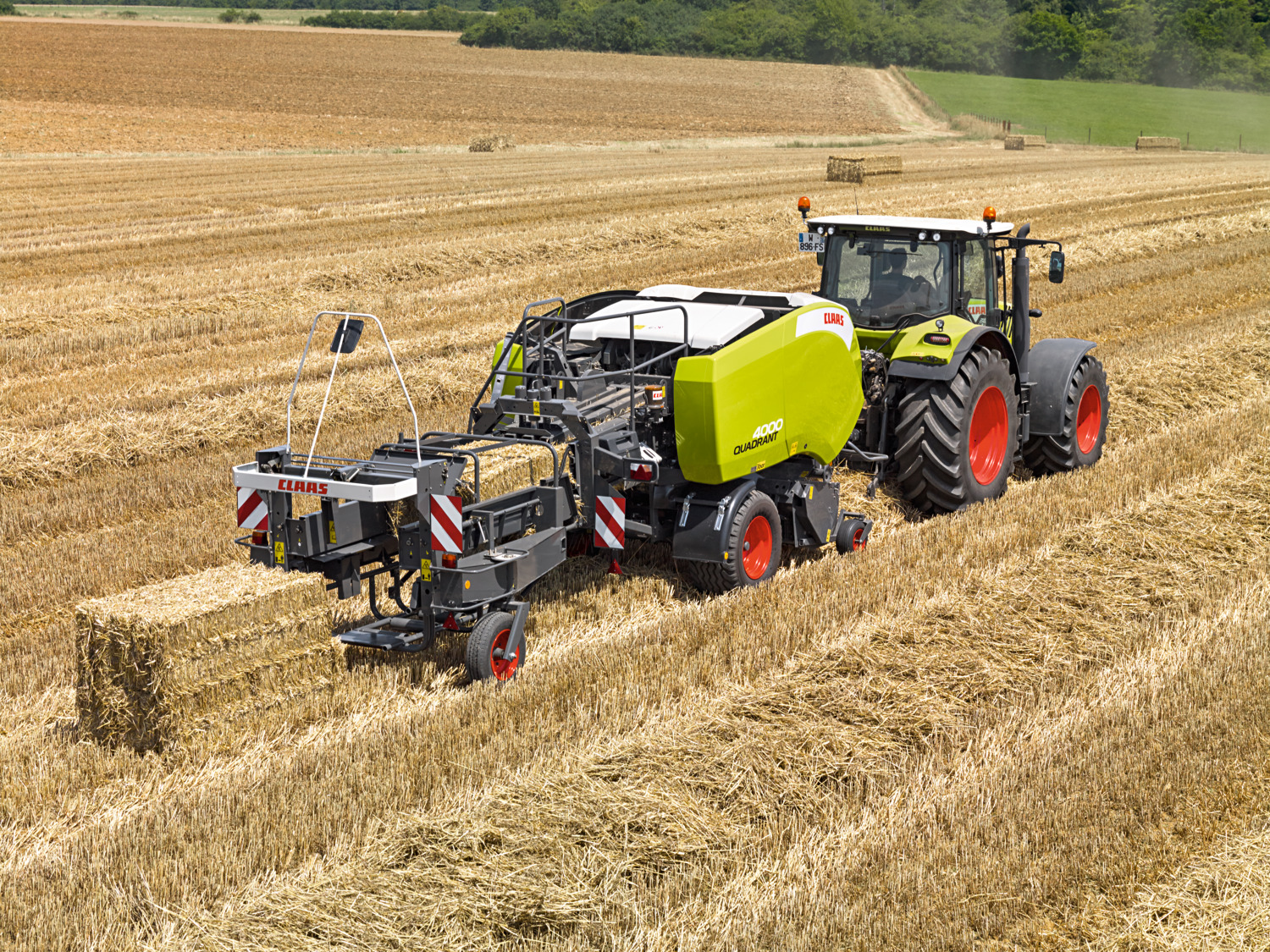

Пресс-подборщик QUADRANT 4000 с размером тюка 0,8 x 0,5 м в первую очередь подходит для уборки сена, люцерны и соломы. С помощью опционального тюкоподборщика DUO PAC два тюка можно укладывать друг на друга. Это экономит время сбора, погрузки и транспортировки тюков.

Благодаря передовой конструкции гребенки QUADRANT 4000 обеспечивает идеальное качество корма
Особенность: система гребенки не повреждает стебли растений, благодаря чему QUADRANT 4000 прессует тюки, не содержащие пыли
Размер тюка 0,80 x 0,50 м является очень удобным для работы в стойле

Идеальный подбор.

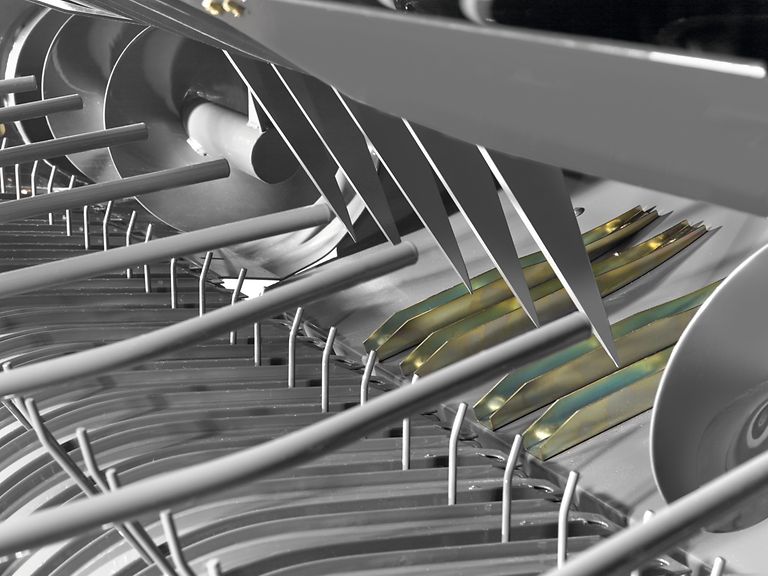

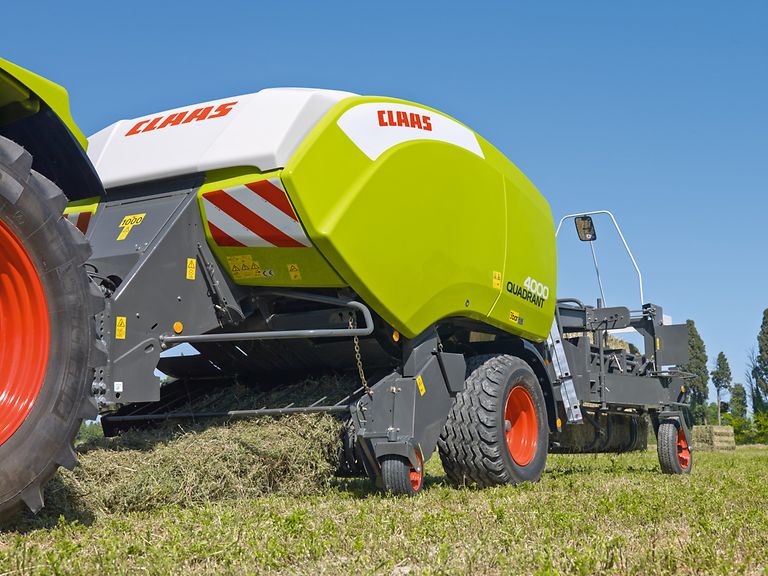

Концепция QUADRANT 4000 — это предельная производительность подбора за счет ширины захвата подборщика. Точное ведение по поверхности почвы гарантируется маятниковой подвеской опорных колес. Оптимальный подбор и транспортировку короткостебельной убираемой культуры к подающей гребенке обеспечивает отражательная пластина. Широкоугольный карданный вал обеспечивает надежную передачу мощности и плавность хода. Таким образом, QUADRANT 4000 абсолютно чисто и аккуратно собирает урожай даже с криволинейных участков и небольших делянок.

Максимально бережное воздействие на корм.

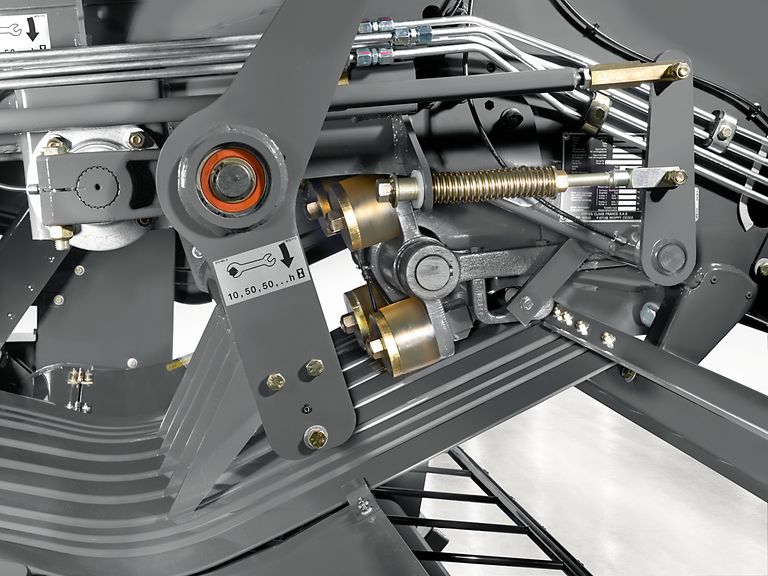

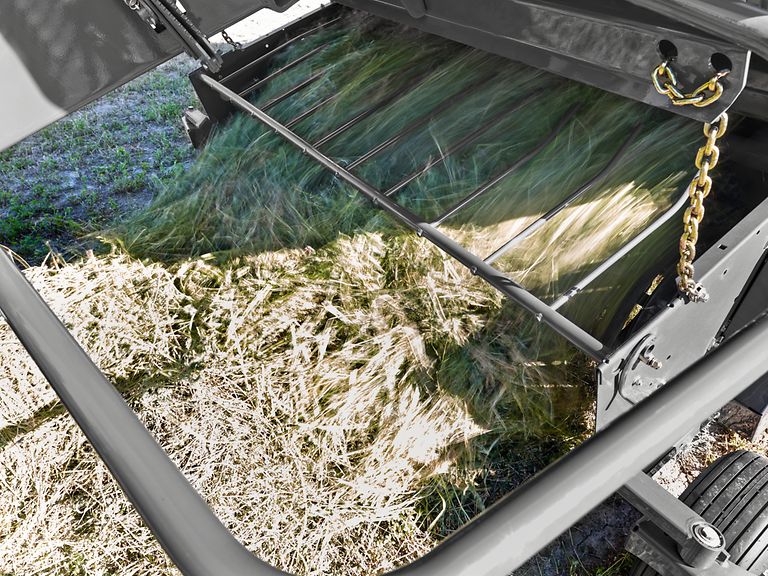

С частотой 122 ходов в минуту гребенка подает убираемую культуру в направлении камеры прессования. Стандартная 2-фазная гребенка CLAAS с пятью пальцами расположена прямо за подборщиком и за счет короткого пути обеспечивает максимально бережное воздействие на сено и сильно облиственные кормовые культуры, такие как люцерна. Гребенка направляет убираемую культуру вертикально и без перекручивания. Несмотря на высокую плотность прессования, внутри тюк остается достаточно рыхлым благодаря своей однородной структуре.
В коневодстве требуется очень высокое качество корма. Лиственная масса как источник белка является важным составным компонентом, который сохраняется при щадящем прессовании с помощью QUADRANT 4000. Также важно: благодаря бережной обработке кормовая масса практически не содержит пыли.

Четкое разделение.

«Умная» защита.

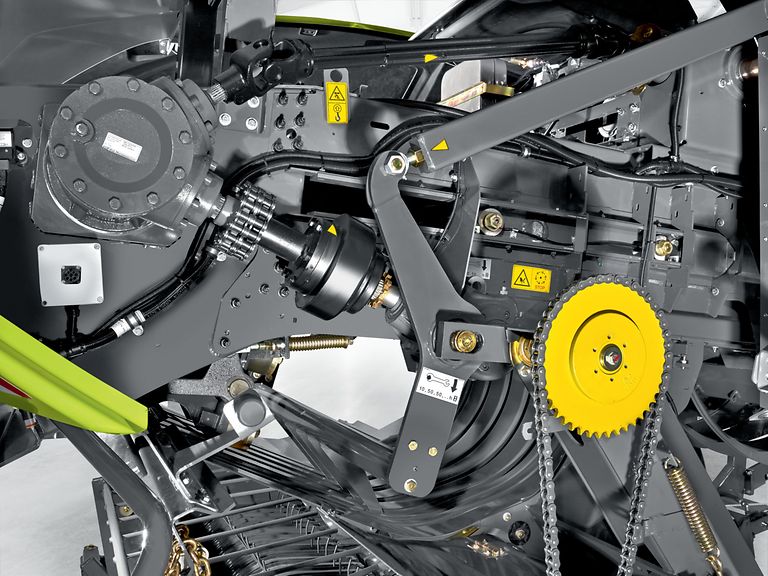

QUADRANT 4000 отличается очень простой конструкцией. Все до малейших деталей устроено просто и понятно, обеспечен отличный доступ и удобство техобслуживания. Прямолинейный привод работает с минимальным износом и максимальной эксплуатационной надежностью. Надежный центральный привод распределяет приводное усилие по отдельным агрегатам.
61 мощный ход поршня в минуту обеспечивает максимальное уплотнение и отличную производительность при уборке любой культуры. QUADRANT легко справляется с пиковыми нагрузками при прессовании, поскольку маховик за главным приводом массой 170 кг, гарантирующий 2800 Нм, обеспечивает уравновешивание и плавный ход. Это повышает эксплуатационную надежность и производительность.

Прессовальный канал и обвязка.

Прямоугольные тюки.

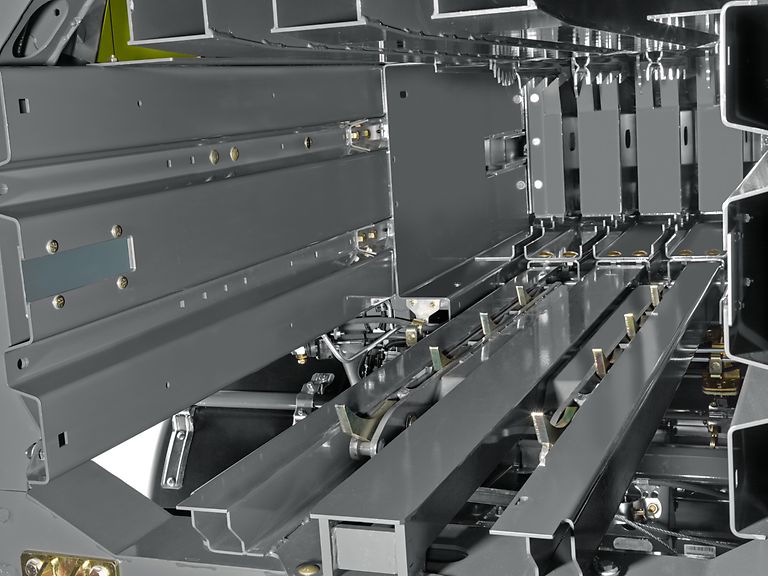

Сочетание прессовального канала длиной 2,12 м, создающего высокое сопротивление трения, и приводимого большим главным редуктором поршня имеет достаточный потенциал для производства суперплотных тюков даже при высокой производительности. В качестве надежных направляющих поршня выступают четыре больших опорных ролика, что позволяет ему вместе с регулируемыми боковыми стенками обеспечивать превосходную плотность тюков независимо от условий уборки. В небольших спрессованных пакетах солома, сено или силос тюкуются за рекордно короткое время.

Компактность.

С помощью пульта управления можно легко и быстро регулировать давление прессования в соответствии с имеющимися условиями. Оптимально расположенная звездочка служит для точного контроля установленной длины тюка, которая может быть выбрана в рамках широкого диапазона от 0,70 м до 2,40 м. Компактные и хорошо заполненные тюки точной прямоугольной формы покидают прессовальный канал и укладываются с помощью роликового конвейера на поле.

Чистая укладка.

Важный для всех подрядчиков факт: опциональный выталкиватель тюков полностью очищает прессовальный канал, выбрасывая для этого два последних тюка. Для очистки и подготовки пресс-подборщика к зимнему хранению не остается остатков продукта. Управлять выбрасывателем тюков можно прямо снаружи пресс-подборщика. Роликовый лоток аккуратно укладывает готовые тюки на поле. Двойной вентилятор TURBO FAN очищает зону узловязателей от остатков стеблей, короткой соломы и пыли. Благодаря этому обеспечивается наилучшее качество работы даже в очень сухих условиях, а также высокая эксплуатационная надежность узловязателей. Экономится время на очистку.

Укладка двух тюков.

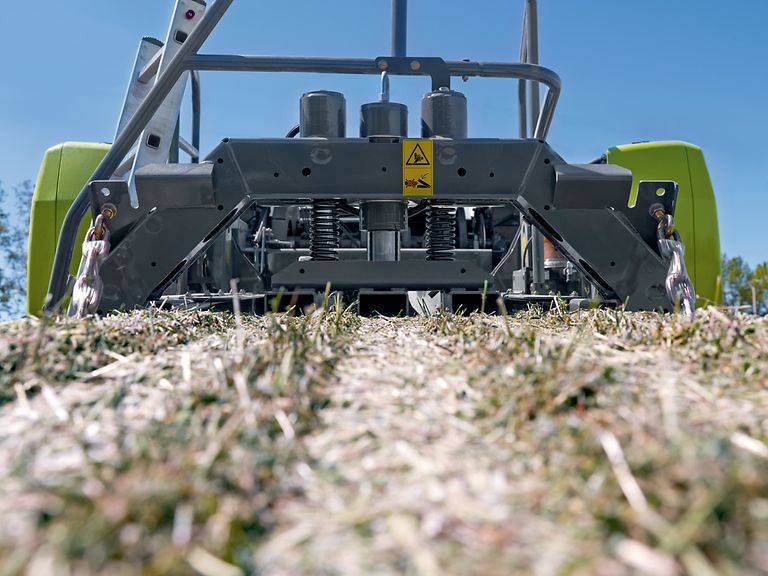

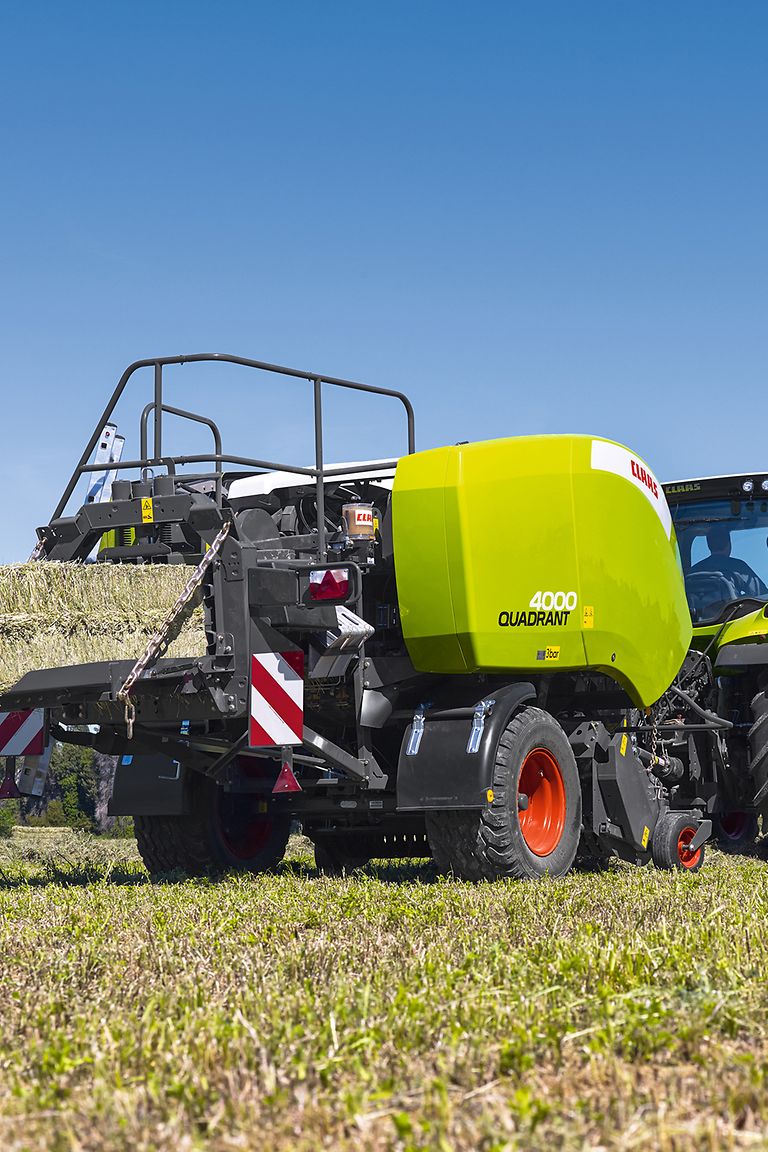

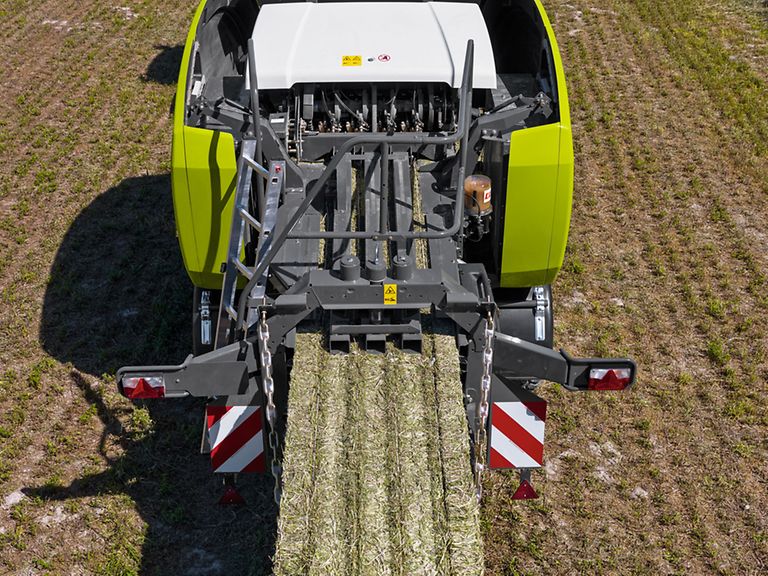

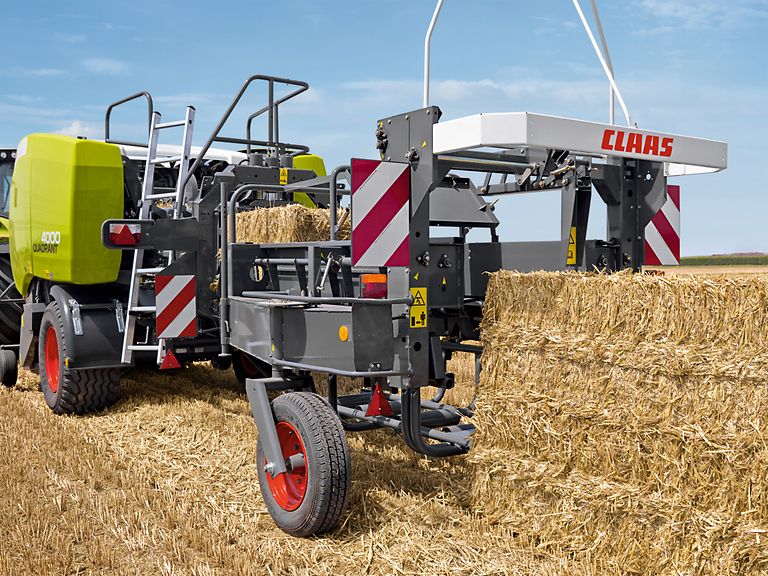

С помощью прицепного штабелеукладчика тюков DUO-PAC вы можете укладывать тюки друг на друга в два ряда, собирая их на поле в большой штабель шириной 80 см и высотой 100 см, а потом при помощи подходящих захватов попарно грузить в транспорт для перевозки.

Экономичный.

Шпагат для пресс-подборщиков CLAAS специально предназначен для использования в узловязателях CLAAS. Он крайне прочный и вместе с тем настолько мягкий, что износ узловязателя сводится к минимуму. Чтобы сэкономить время, необходимое для замены рулонов шпагата, при каждой новой заправке необходимо просто связать между собой по четыре рулона шпагата на каждый узловязатель. Экономичное соотношение высокой прочности шпагата и достаточной полезной длины оправдывают ваш выбор в пользу CLAAS. Шпагат для пресс-подборщиков CLAAS подходит для любого пресс-подборщика и различных условий эксплуатации.

Важна каждая минута.

Простои выливаются в прямые убытки и должны быть максимально снижены. Поэтому важно, чтобы техобслуживание машин и уход за ними осуществлялись также бесперебойно и быстро, как и сам процесс уборки. В QUADRANT 4000 все создано с целью обеспечения удобства проведения техобслуживания или для его полного отсутствия: опциональная автоматическая централизованная система смазки надежно смажет все основные узлы машины: гребенку и иглы, поршень и узловязатели. С помощью 2-литрового бака эта система обеспечивает 45 точек пресс-подборщика QUADRANT. Интервалы смазки установлены на заводе, но их так же можно удобно отрегулировать индивидуально с сиденья механизатора.

Щадящее воздействие на почву.

Для обеспечения минимального давления на почву, максимально щадящего воздействия на дернину и плавности хода для QUADRANT доступна одинарная ось с шинами большого размера 500/55 R 20. Они характеризуются большой опорной площадью, сводя к минимуму вредное давление на рыхлую или влажную почву.

Удобство и эффективность.

Повышенный комфорт.

QUADRANT обеспечивает повышенный комфорт при выполнении любых задач. Поэтому мы позаботились о том, чтобы вы смогли контролировать основные параметры работы QUADRANT прямо из кабины. Новая система CEMIS 700 существенно облегчает вам работу.

Скатом для тюков и выталкивателем тюков можно удобно управлять с сиденья механизатора (опция)
Камера PROFICAM установлена на прессовальном канале и обеспечивает постоянный обзор спрессованных тюков
Изображение с камеры можно на выбор выводить на отдельный монитор или на новый терминал CEMIS 700
Интуитивно понятное управление 7-дюймовым терминалом CEMIS 700 осуществляется с помощью сенсорного экрана, клавиш или поворотного переключателя
TONI (TELEMATICS ON IMPLEMENT) автоматически передает основные данные пресс-подборщика в облако

Технические характеристики

Modell	Прессовальный канал (ширина х высота)	Выдвижной ящик ножей	Размер шин
4000	0.80 x 0.50 m	Нет	500/55-20
DUO PAC
