Cabeça robusta. Colheita fácil.

ORBIS para JAGUAR 1000.

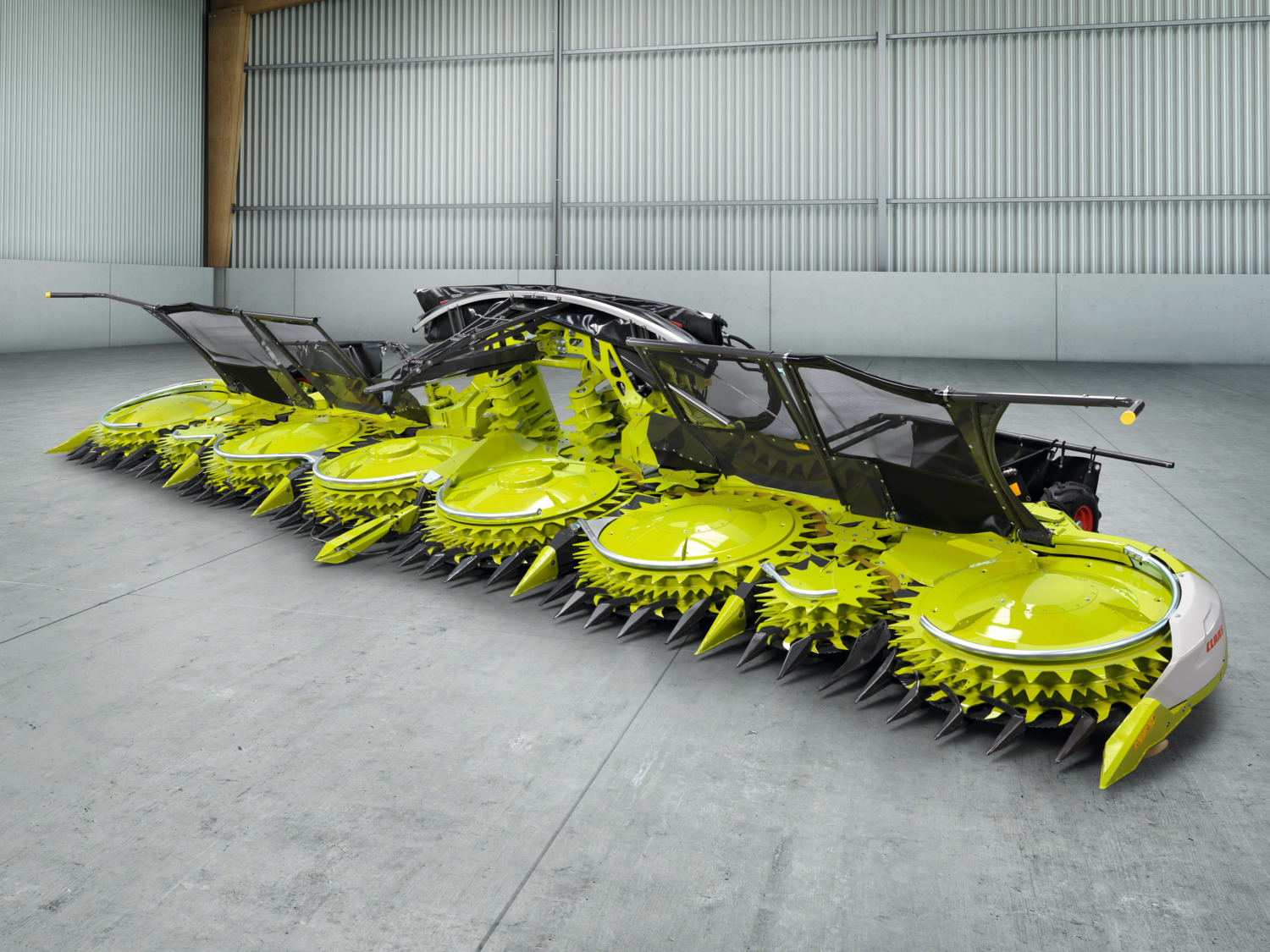

Cabeças de milho ORBIS.

O seu mais robusto auxiliar de colheita para a série JAGUAR 1000.

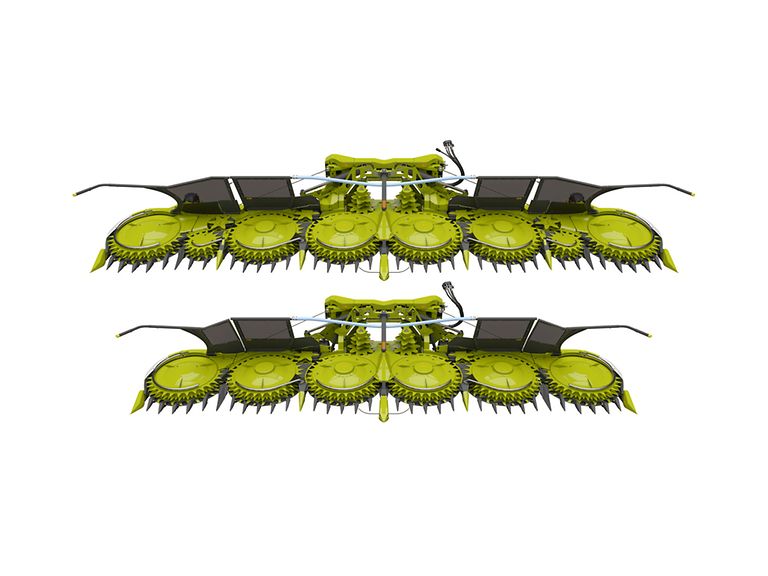

A família ORBIS cresceu. Os novos dispositivos frontais ORBIS 10500 e 9000 foram especialmente desenvolvidos para a nova série JAGUAR 1000 da CLAAS e adaptam-se apenas aos novos modelos. Apesar da largura de trabalho grande de até 10,50 m, na nova ORBIS 10500, a ORBIS adapta-se na perfeição aos contornos das superfícies. Graças ao design extremamente plano, é possível atingir alturas mínimas de restolho de 80 mm.

A estrutura com discos de transporte de três fases assegura um transporte seguro da plantas. O ORBIS pode ser utilizado quer na colheita de milho como ensilagem de plantas completas.

  • Eficiência elevada com largura de trabalho superior. Deste modo, são necessárias menos inversões de marcha e deslocações no campo
  • Duas unidades de tração independentes e variáveis
  • Transmissão mais suave com menos binários de arranque e necessidade reduzida de força
  • Concebido para um rendimento elevado
  • Aplicação universal
  • Qualidade de trabalho elevada e manutenção muito reduzida
  • Grande faixa de entrega do produto da colheita para uma distribuição uniforme do produto da colheita e rendimento elevado

Proteção automática do transporte.

A nova série ORBIS permite uma dobragem rápida inigualável.

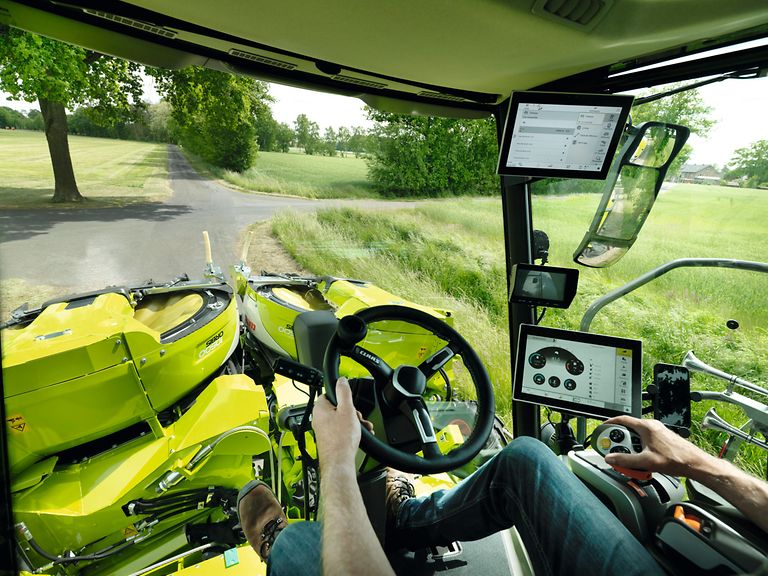

O design compacto da cabeça de milho permite obter uma boa panorâmica lateral e dianteira.

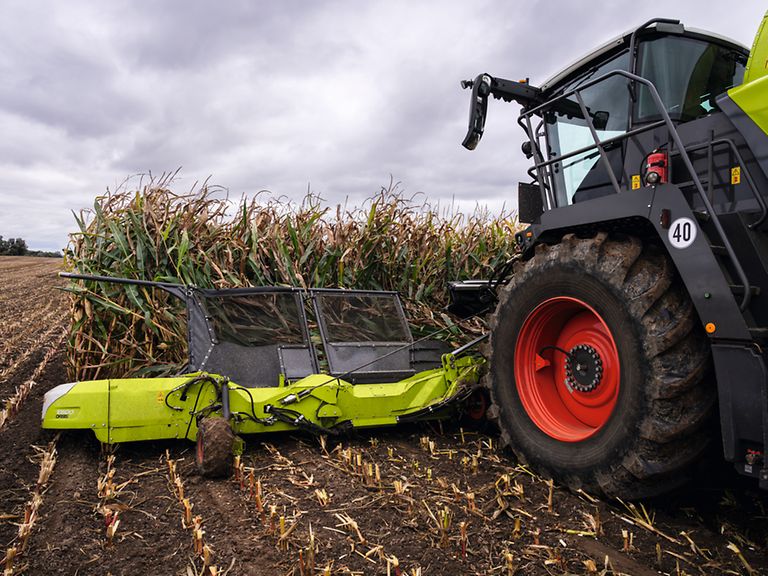

Ao rebater a ORBIS para dentro e para fora, a proteção de transporte completamente integrada com iluminação é automaticamente dobrada para a posição de campo ou estrada. O condutor não tem de abandonar a cabine.

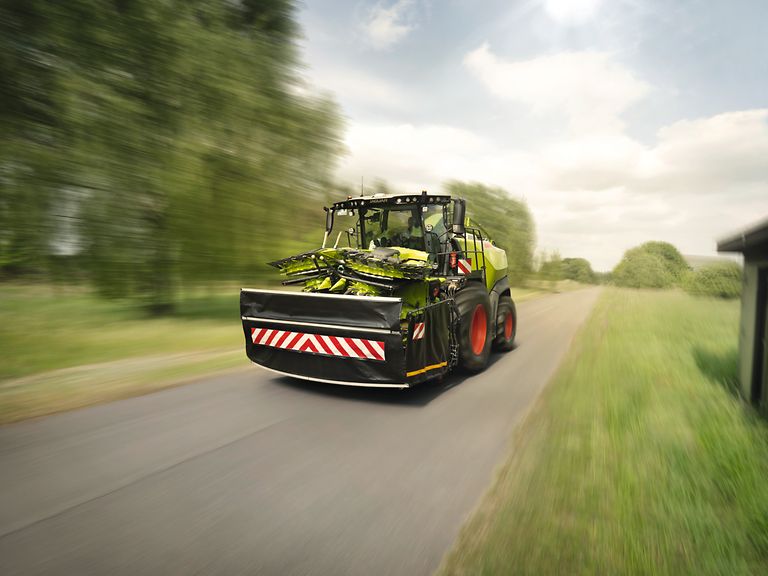

Na condução em estrada o condutor poderá usufruir sempre do melhor conforto com o mecanismo de movimentação de transporte integrado.


A ORBIS 10500 pode ser rebatida a partir de uma largura de trabalho de 10,50 m até uma largura de transporte de 3,30 m. A ORBIS 9000 é rebatida em 3 m de transporte em estrada. Basta premir o botão para que o dispositivo de proteção passe automaticamente para a posição de transporte ou trabalho. Permite-se assim aumentar o nível de segurança, reduzir o tempo de imobilização e aumentar a produtividade.

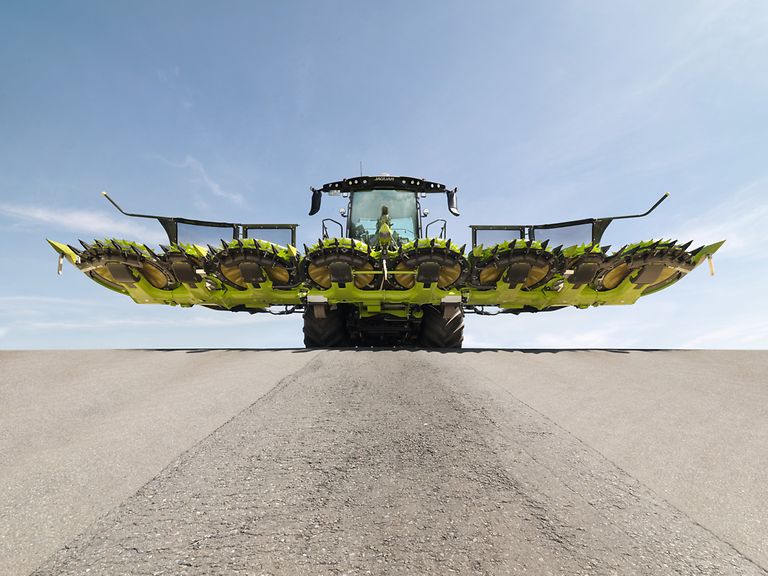

Até 10,50 m largura de trabalho.

Realizar colheitas aleatoriamente com o ORBIS.

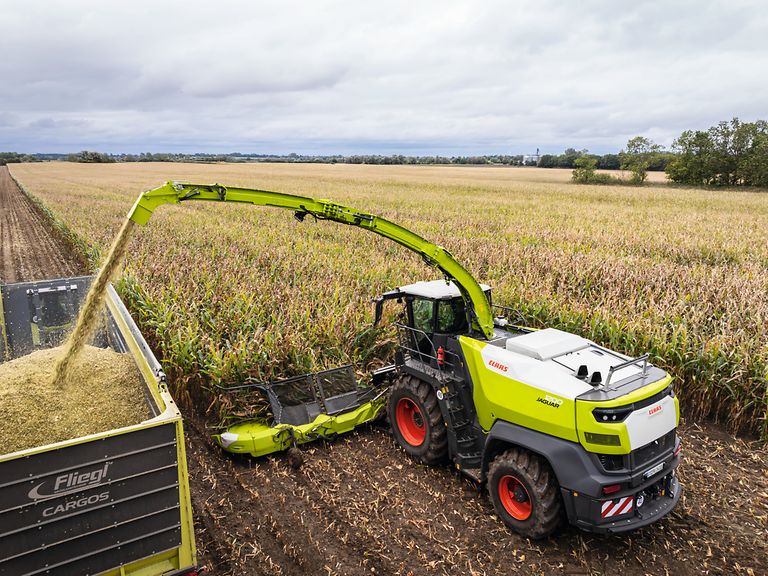

A cabeça de milho independente das filas ORBIS, com larguras de trabalho de 9,00 até 10,50 m no novo JAGUAR 1000, permite confirmar que as opiniões dos nossos clientes em todo o mundo estão alinhadas com a nossa experiência de utilização até ao momento. O cliente beneficia destas vantagens e elevada segurança de funcionamento deste conceito em cada momento de utilização.

A mais elevada fiabilidade em todas as condições de colheita.

  • CEMOS AUTO HEADER: Duas transmissões independentes para regimes variáveis dos discos de transporte e tambores de alimentação
  • Adaptação ideal ao solo graças ao AUTO CONTOUR e rodas de estabilização ativas
  • Altura de restolho muito baixa ao longo de toda a largura de trabalho
  • Ativar e inverter em plena carga
  • Passagem ampla e em linha reta dos produtos da colheita do ORBIS para JAGUAR para a mais elevada qualidade de produto triturado
  • ORBIS 10500 e 9000 com canal do fluxo do material 20% maior

Transmissão flexível com duas unidades de tração independentes e variáveis.

Destaque especial para a segunda transmissão independente recentemente lançada para a ORBIS 10500 e 9000. Esta permite obter uma velocidade variável para os discos de transporte e tambores de alimentação na área de entrega, em separado. Daqui resulta uma entrega uniforme do produto da colheita para os rolos de pré-compressão, em todos os comprimentos de corte. A pré-compressão totalmente hidráulica assegura a compactação ideal do produto da colheita ainda antes do novo tambor porta-lâminas V-FLEX com uma largura de 910 mm.


O conceito de transmissão eficiente oferece uma potência muito superior com muito menos combustível. Uma vez que a ORBIS é fabricada com menos unidades da transmissão e impressiona pelos seus binários de arranque reduzidos. Além disso, permite também ao cliente ativar com carga plena e inverter. Caixa de velocidades e elementos motores concebidos para rendimentos elevados. Com adaptação perfeita do regime e comprimento de corte definido, o produto da colheita é conduzido de forma otimizada à picadora forrageira JAGUAR.

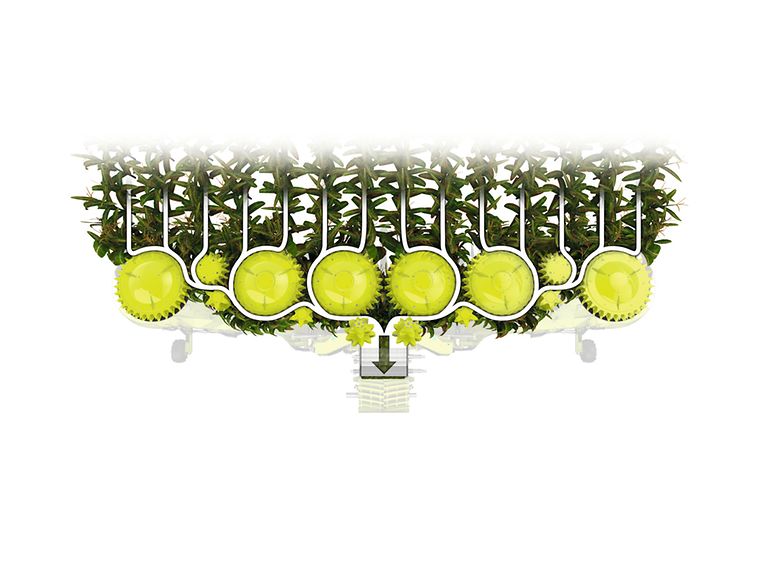

Fluxo único de materiais.

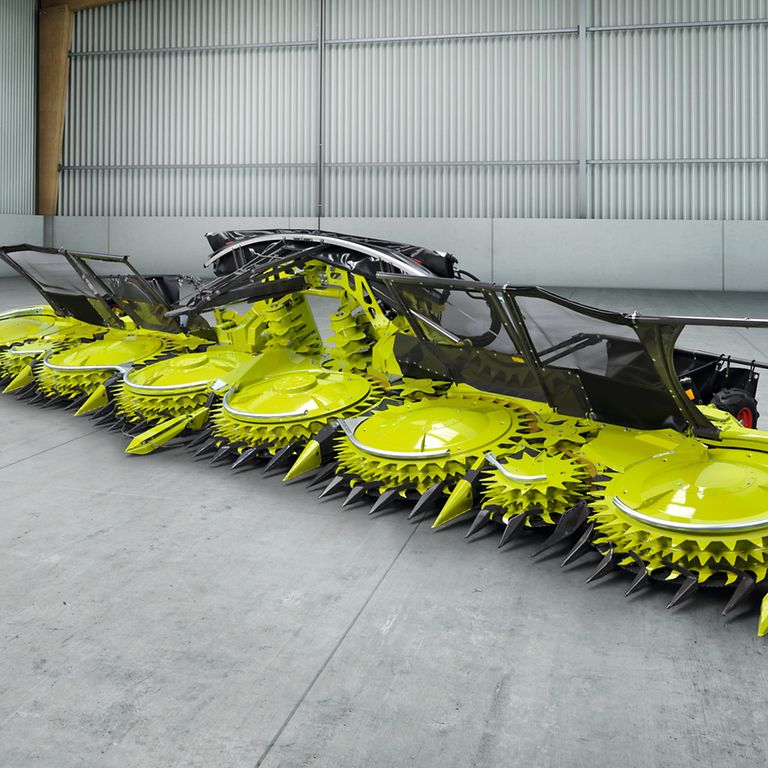

A combinação de discos de alimentação pequenos e grandes permite uma gama variável de aplicações. O design adapta-se de forma ideal às larguras de trabalho com um rendimento bastante elevado. A cabeça de milho ORBIS transporta todas as plantas com suavidade e segurança, assegurando o seu transporte ideal para o alimentador do JAGUAR. Pelo contrário, as plantas já cortadas permanecem nos discos grandes e, em seguida, são recolhidas.

Logo no corte limpo das plantas de milho, a ORBIS assegura uma elevada qualidade de trabalho. Mesmo nas condições mais exigentes, como por exemplo com culturas deitadas, as plantas podem ser recolhidas pelos novos revestimentos laterais abertos.

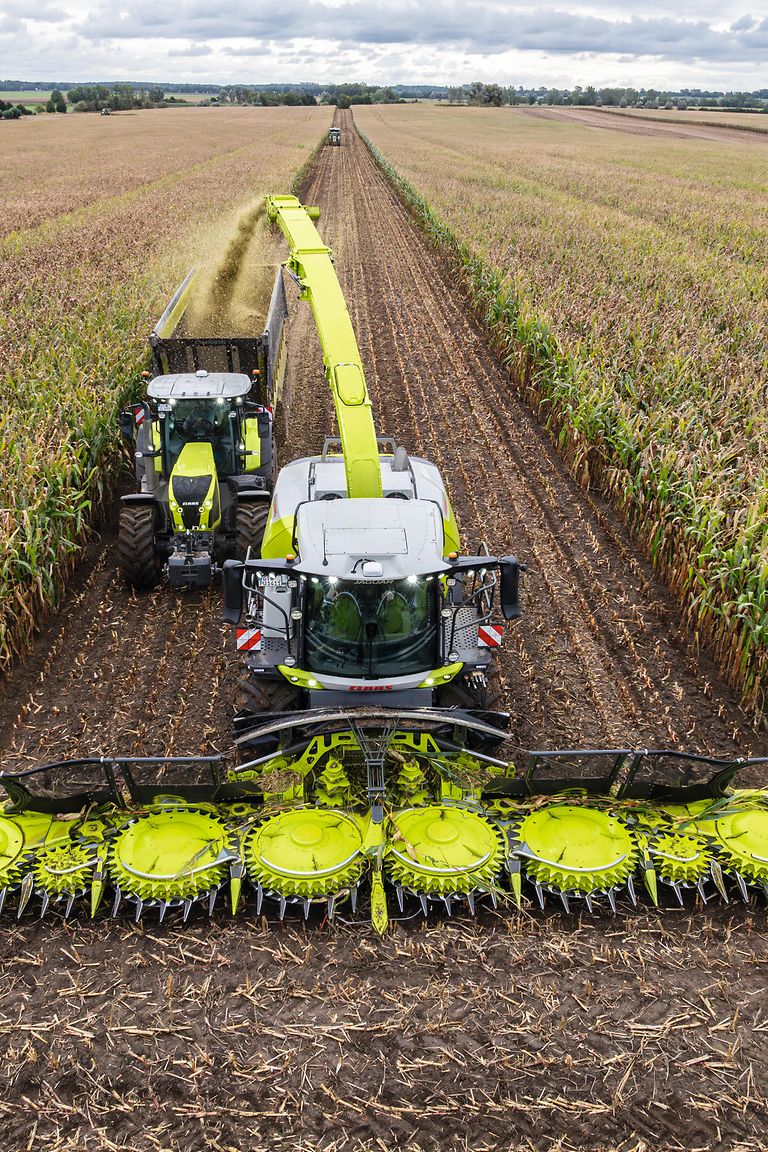

Utilização versátil.

Rendimento da colheita muito superior a 70 t/ha, biogás, SHREDLAGE®, milho de pequeno porte ou outras culturas como ensilagem de plantas completas ou sorgo – ORBIS realiza todas as atividades. A estrutura em três níveis dos seus discos de transporte garante um fluxo uniforme do material da colheita.

  • A sincronização da lâmina e discos de alimentação permite realizar um transporte suave das plantas
  • Os suportes estáveis para tubos evitam de modo confiável o desperdício de espigas
  • A geometria da lâmina assegura um corte perfeito
  • Corte reto das plantas para uma altura uniforme de restolho
  • O dedo guia pode ser adaptado individualmente a diferentes condições de colheita
  • Transporte suave e elevado rendimento das plantas
  • Transferência muito uniforme de plantas para uma qualidade de corte elevada consistente

Melhor adaptação do solo.

A forma do terreno não é importante para a colheita de milho com ORBIS. A ORBIS 10500 e 9000 da série JAGUAR 1000 da CLAAS oferecem uma guia do solo excelente através do sistema AUTO CONTOUR. Três sensores detetam pisos irregulares e ajustam a altura de trabalho pré-selecionada. As novas rodas estabilizadoras, que são acionadas pela nova ORBIS 10500, asseguram adaptações rápidas e suaves com vista a manter a altura de trabalho independentemente do terreno e velocidade. O contacto completo dos patins com o solo permite comutar automaticamente a regulação AUTO CONTOUR para a posição oscilante. Obtém-se, assim, um excelente nivelamento transversal da regulação da pressão de contacto.

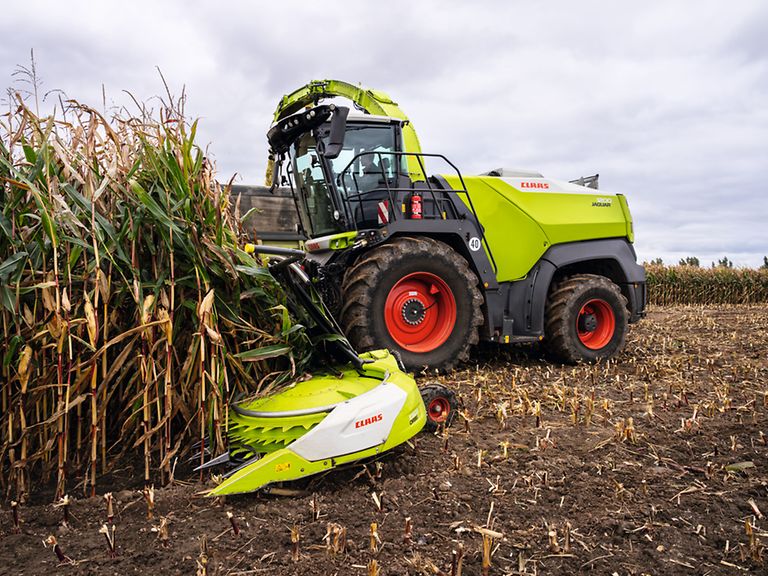

Baixa altura do restolho.

Com a estrutura especial do piso inferior e inclinação paralela ao piso, é possível obter um restolho muito curto e uniforme, a toda a largura de trabalho. Padrão de restolho ideal: curto, uniforme, limpo e triturado para uma decomposição rápida.


Graças ao design extremamente plano, é possível atingir alturas mínimas de restolho de 80 mm. Além disso, o ajuste do ângulo de inclinação permite obter uma adaptação ideal em condições de colheita difíceis.

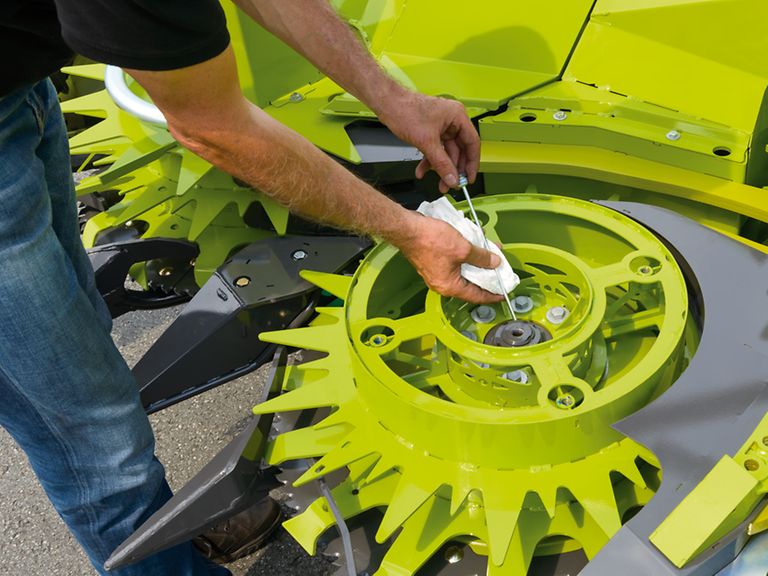

Manutenção simples.

O desempenho é muito importante nas colheitas. Os trabalhos de manutenção extenso não são apenas cansativos mas requerem também tempo, reduzem a produtividade e colocam em risco a eficiência económica. Como tal, os engenheiros da CLAAS envidaram todos os esforços para manter os custos de manutenção tão reduzidos quanto possível. Os grupos construtivos podem ser obtidos rapidamente e de modo prático.

Dados técnicos

Model
Largura de trabalho (m)
10500 transport system 10,47
10500 10,47
9000 transport system 8,98
9000 8,98
