Confiabilidade pura.

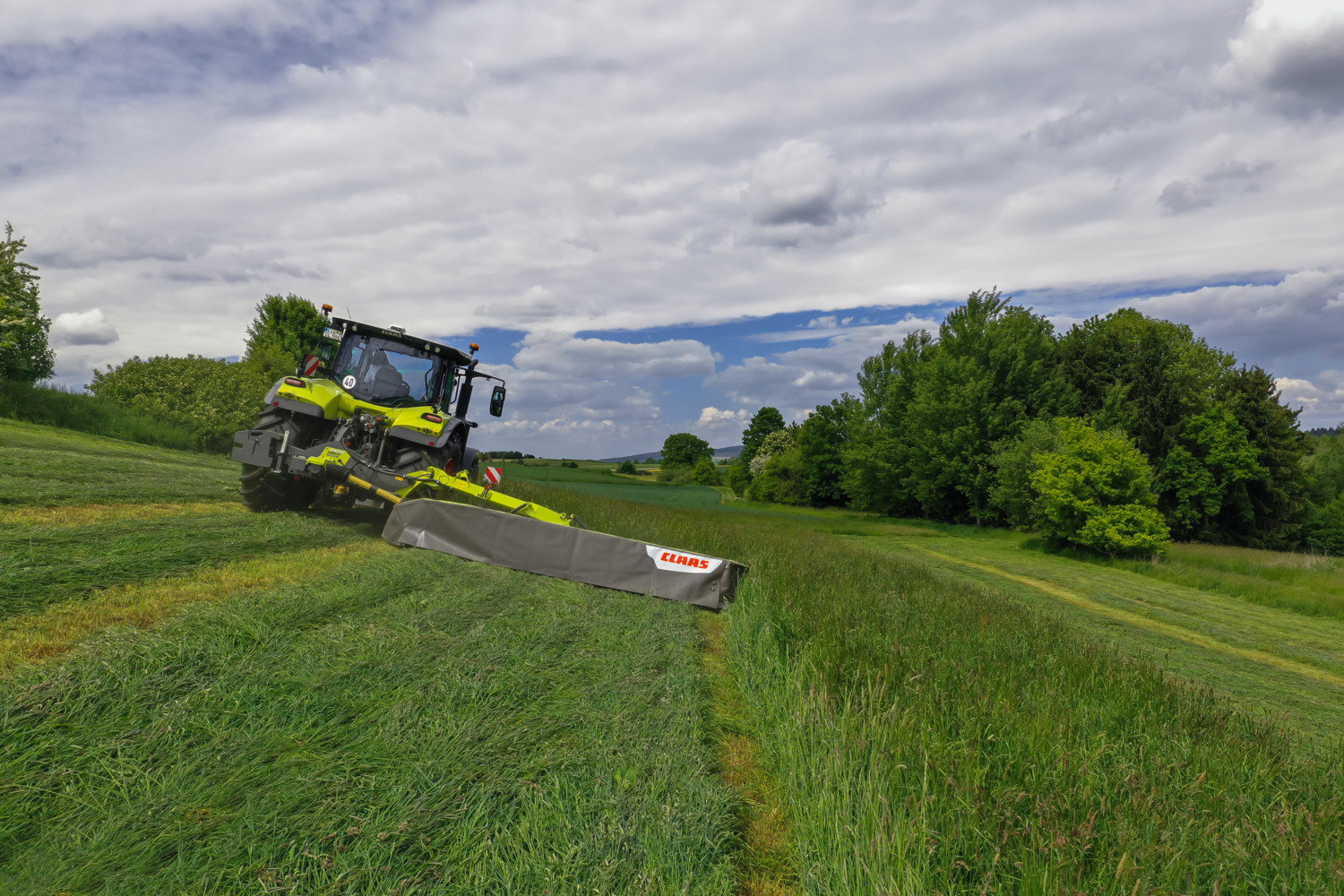

Gadanheira traseira DISCO

As gadanheiras traseiras DISCO com barras de corte MAX CUT são poderosas e fiáveis em todas as condições.

Para todas as necessidades, larguras de trabalho e tratores, a DISCO adequada.

MAX CUT para todos.Mesmo os modelos mais pequenos beneficiam da tecnologia profissional CLAAS.
Com condicionador.Utilização eficaz do tempo para as melhores colheitas.
Sem condicionador.Rápido e fiável em viagem.
Próximo do trator.Suspensão curta e próxima.

A tecnologia da gadanheira DISCO.

MAX CUT.

Bandeja ondulada estampada para discos de corte orientados para a frente
Efeito de túnel ideal, reforçado por patins deslizantes com ação spoiler
Conceito de aparafusamento inovador para máxima estabilidade à flexão e à forma
Barras de corte com lubrificação a longo prazo, isentas de manutenção, para um período de vida útil máximo
Módulo de segurança SAFETY LINK para proteção das barras em caso de colisão
Peças intermédias dos patins com endurecimento adicional e conformadas para um corte mais preciso
Aberturas muito pequenas das barras para maior firmeza

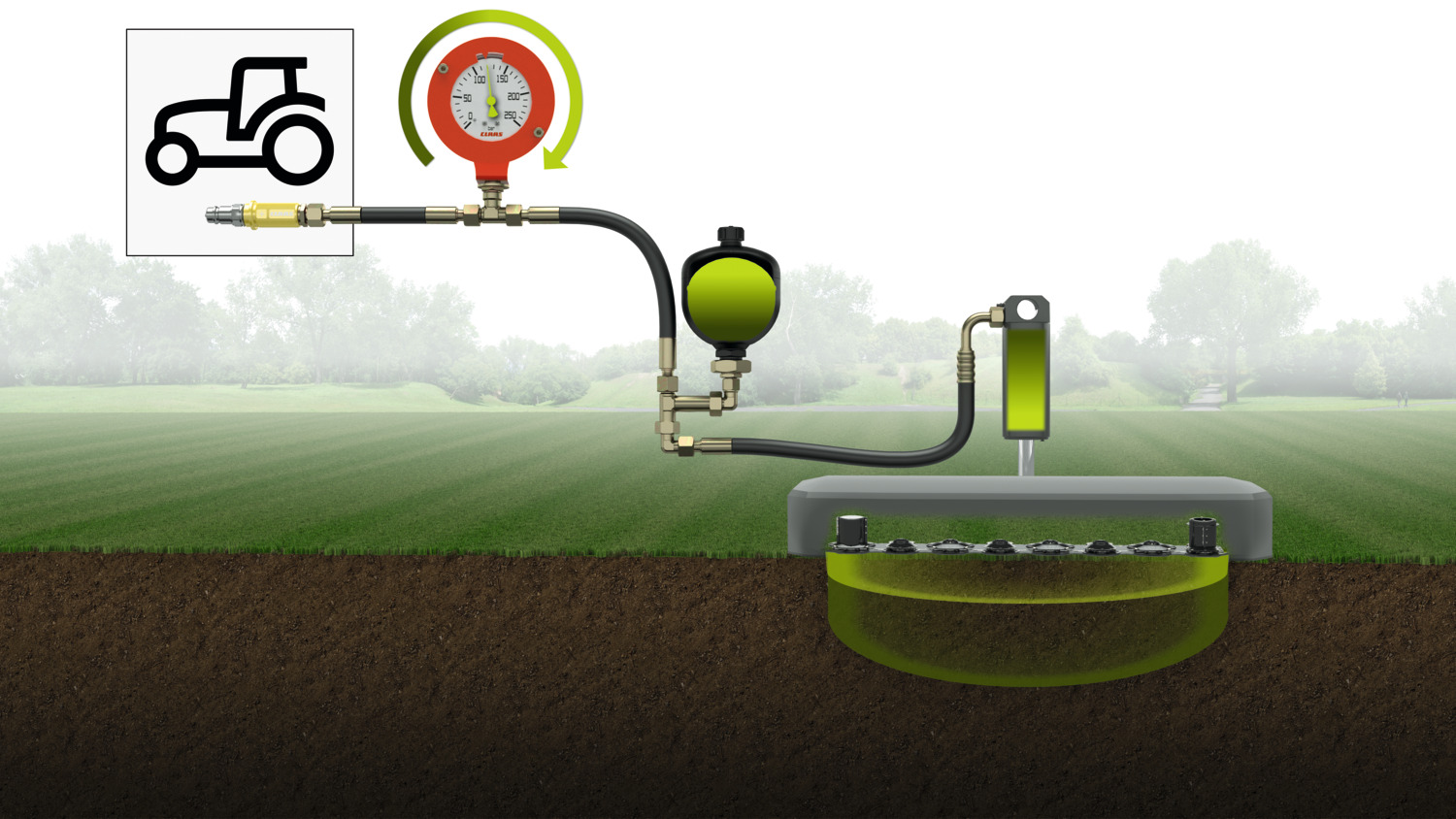

Suspensão.

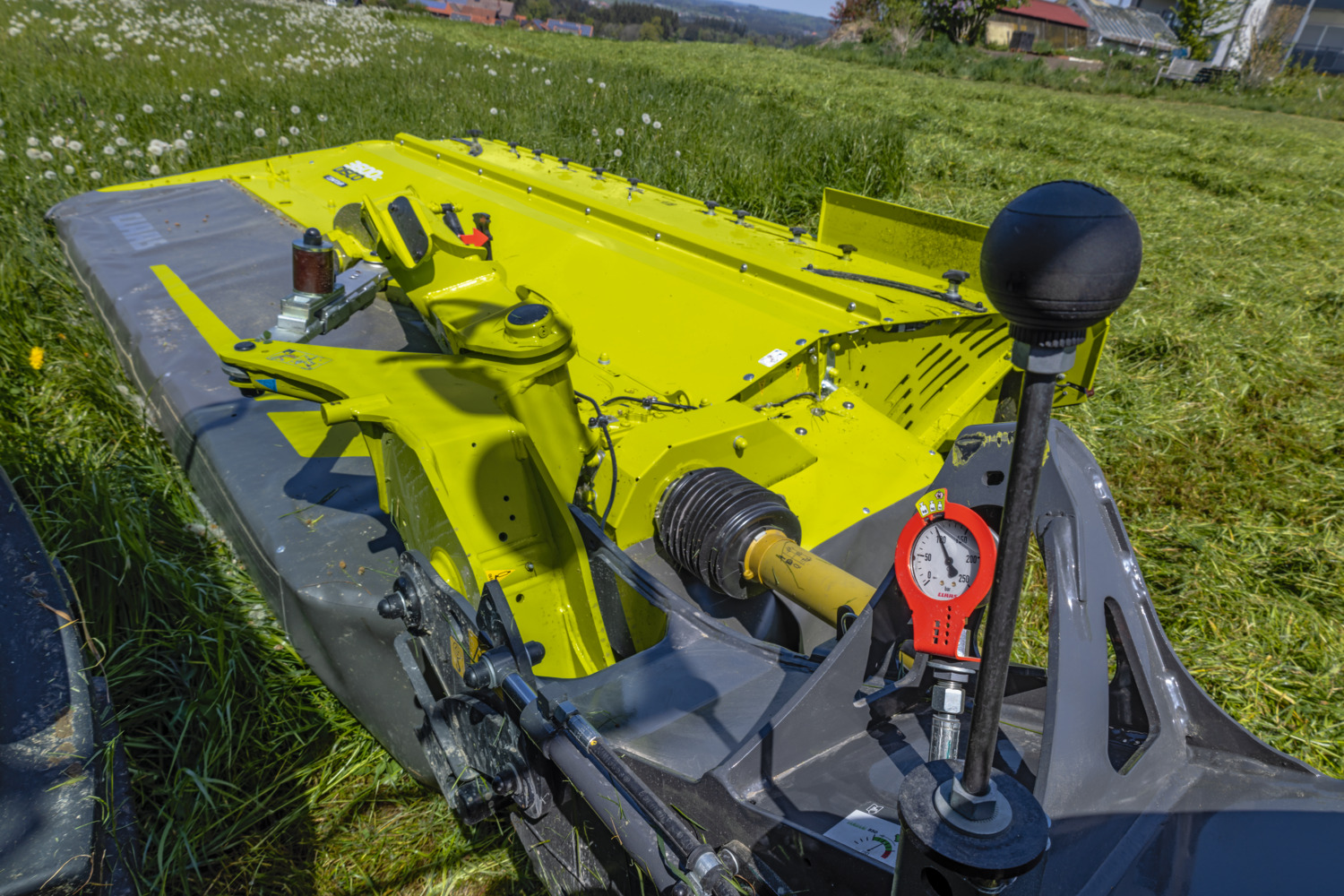

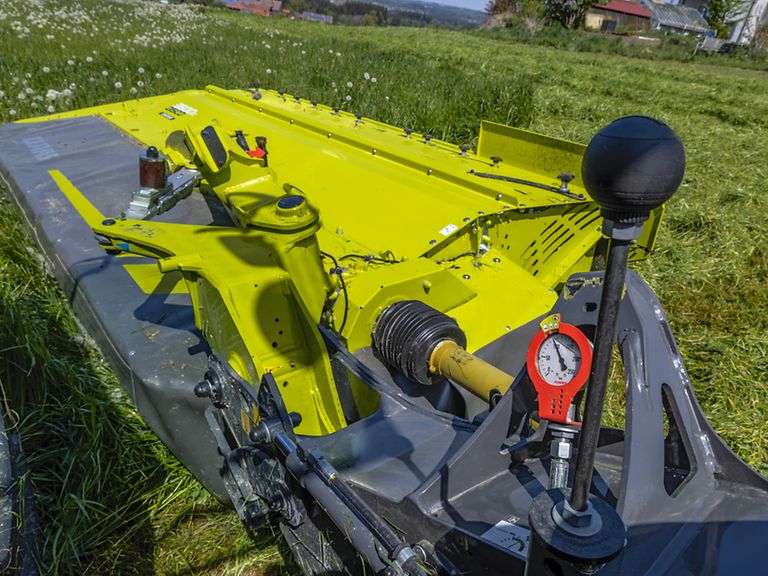

O sistema ACTIVE FLOAT permite reagir rapidamente e facilmente às diferentes condições, como pontos húmidos ou elevações secas, bem como culturas irregulares. Através de um dispositivo de comando de fácil, é possível regular com toda a flexibilidade a pressão da gadanheira – mesmo durante a deslocação. Um manómetro bem visível na cabina mostra constantemente os valores de pressão aplicados.

Redução do número de rotações.

Todas as gadanheiras de disco DISCO podem, consoante as condições de utilização, ser conduzidas com um regime do veio de tomada de força reduzido a 850 rpm. O "veio de tomada de força de poupança montado" permite reduzir o consumo de combustível consideravelmente."Em média, é possível poupar até 22% de combustível com o número de rotações da tomada de força reduzido. Com a utilização do DISCO 9200 C AUTO SWATHER, isto corresponde a cerca de 1,16 litro por hectare e, como tal, cerca de 7 litros por hora.“ Um estudante da Universidade de Ciências Aplicadas de Kiel chegou a esta conclusão após 32 ensaios em campo.

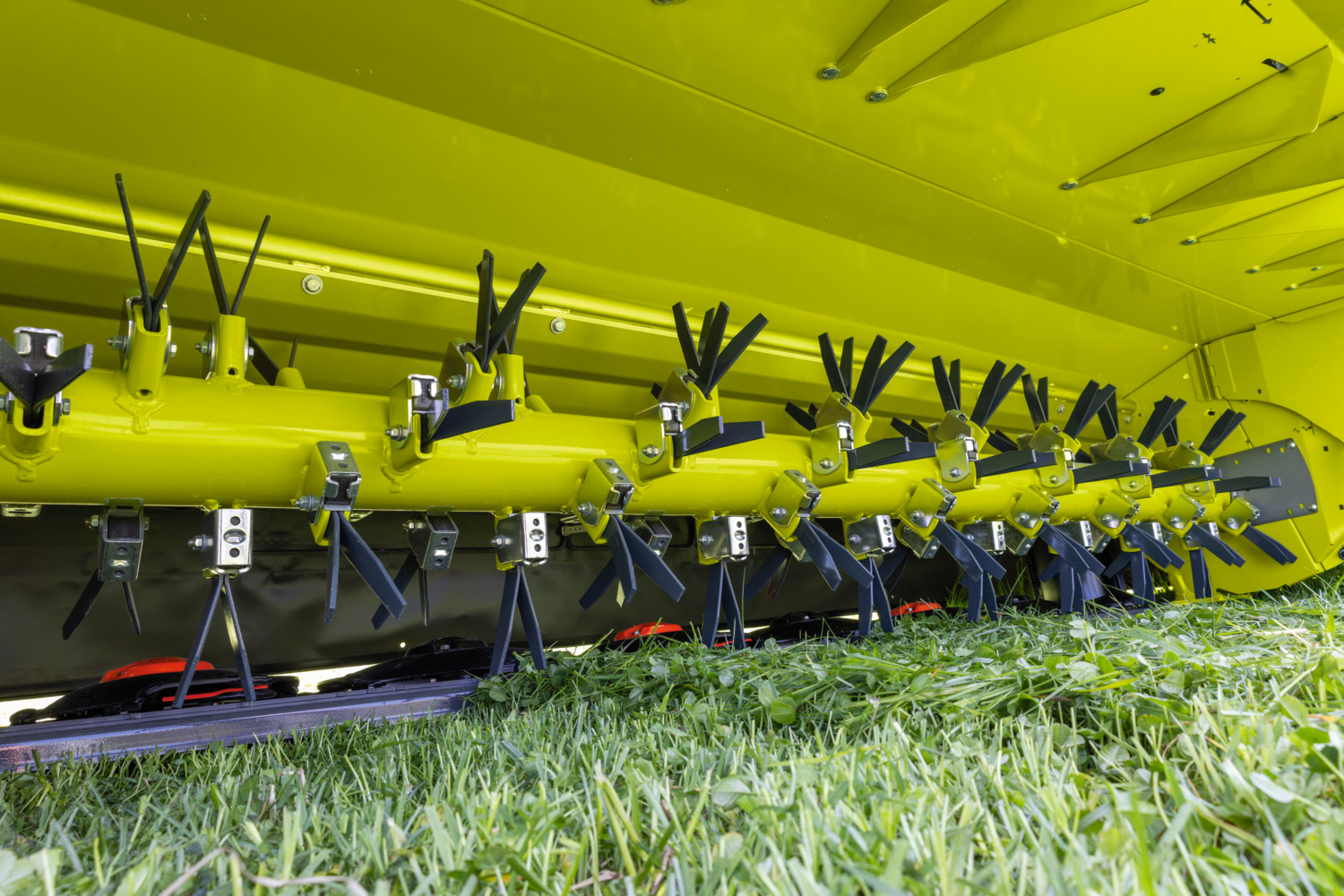

Condicionador de dentes.

Os condicionadores de dentes helicoidais, em forma de V são ideais para a colheita de erva. A intensidade do condicionamento é regulada através de uma chicana. A posição flexível permite o afastamento dos dentes no caso de objetos indesejados entrarem no condicionador. Evitam-se assim custos de reparação. O material da colheita pode-se distribuir opcionalmente por toda a largura de trabalho com a cobertura de distribuição ampla ou pode ser depositado num cordão com chapas encordoadoras de regulação variável.

Acondicionador do rolo com rolos de poliuretano.

Com tipos de forragens ricas em folhas, como luzernas, é necessário realizar uma preparação cuidadosa. O objetivo é esmagar os caules sem perder as folhas. Neste caso, a gadanheira DISCO é utilizada de forma eficaz com um condicionador de rolos. Os rolos de poliuretano entrelaçados e em forma de V, muito resistentes, deslizam sobre os caules rígidos, protegendo as folhas. O nível de preparação é ajustado de forma contínua através da pré-tensão das molas. Em simultâneo, estas ajudam a proteger os rolos de objetos estranhos.

Opcionalmente. está disponível um comando duplo de rolos com um mecanismo de tesouras desenvolvido especificamente para o efeito, para o máximo rendimento no caso de grandes quantidades de produto da colheita. As chapas para palha em cordão asseguram a formação de cordões.

Condicionador de rolos com rolos de aço.

O condicionador de rolos opcional em aço oferece uma solução eficaz para a preparação confiável, inclusive para produtos de colheita fortes, como o sorgo.

O perfil dos rolos com uma estrutura especial de rebordos agudos a toda a volta, asseguram um nível de processamento intensivo e permitem a pré-fenação espalhada, também em materiais pesados e molhados.

Os rolos de aço distinguem-se pelo seu desgaste reduzido, garantindo um rendimento elevado constante, devido ao comando duplo dos rolos.

Os modelos.

Confiabilidade pura.

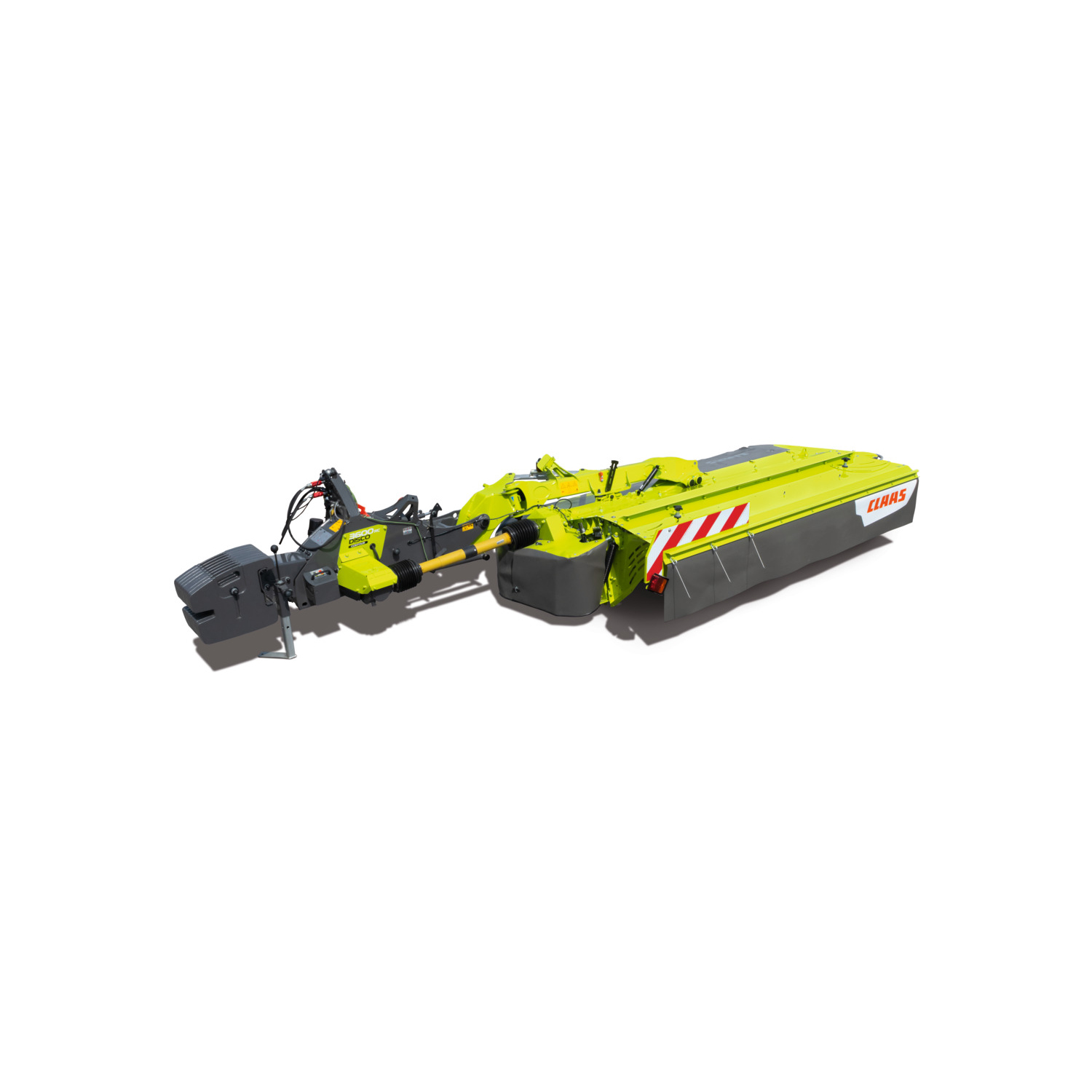

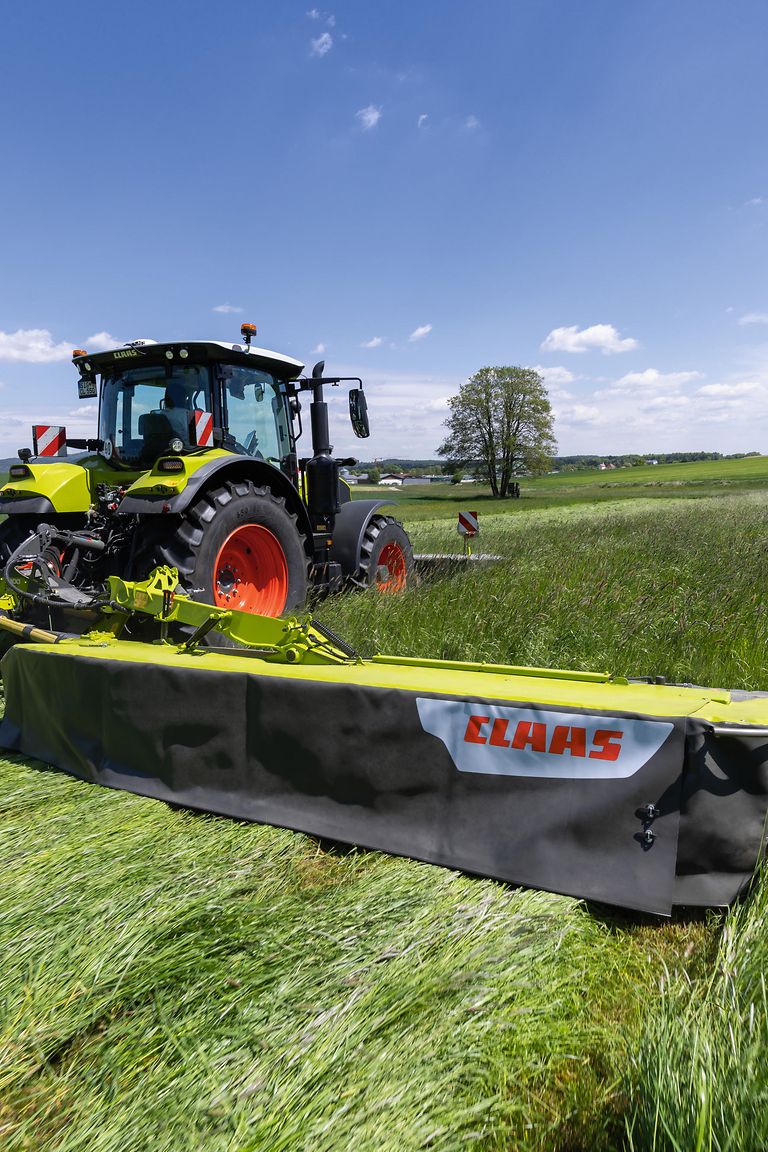

DISCO CONTOUR.

Com as gadanheiras traseiras da série DISCO CONTOUR, a CLAAS oferece a máquina adequada a cada exploração agrícola. Os equipamentos versáteis potentes conjugam a potência das barras de corte MAX CUT com outras vantagens do DISCO. A suspensão intermédia assegura a adaptação perfeita ao solo em todos os modelos. Em simultâneo, com o sistema de ajuste da posição de transporte a 120º, poderá conduzir em estrada, de forma segura e versátil, em estrada.

Uma outra vantagem: O design moderno, escuro tem um aspeto incrível, mas também é menos sensível à sujidade.

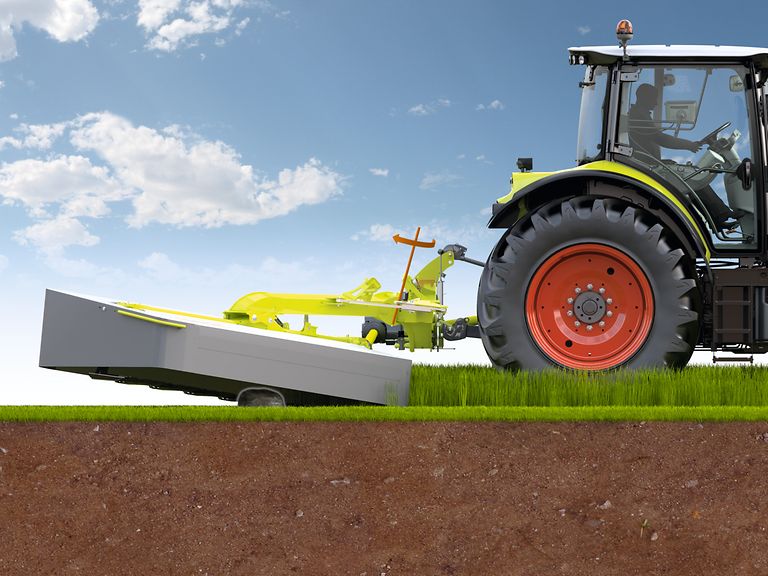

A melhor adaptação ao solo.

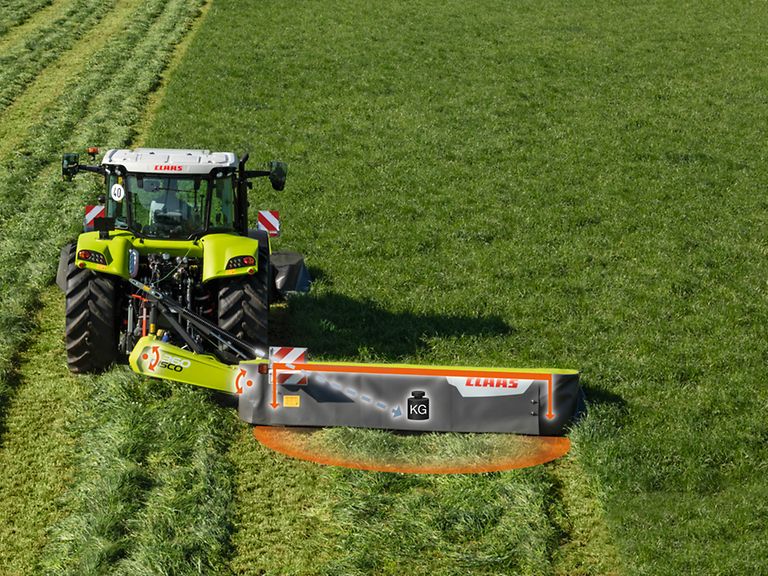

As unidades gadanheiras da série CONTOUR dispõem de uma suspensão no centro de gravidade, oscilando livremente, e adaptando-se livremente aos contornos do solo. A seta na lança indica a altura correta do ajuste.

Estrutura sólida.

As nossas máquinas convencem com a sua estrutura muito estável e estrutura simples. Um exemplo: A tampa do condicionador é muito robusta, sendo fabricada em aço Hardox resistente ao desgaste. Mesmo se forem utilizados condicionadores em zinco, podem ser geradas grandes tensões devido a pedras lançadas a alta velocidade. Aqui, a estrutura estável assegura uma proteção fiável e elevada durabilidade.

Os componentes hidráulicos são, sempre que tal seja tecnicamente viável, integrados na carroçaria, como forma de proteção contra influências externas.

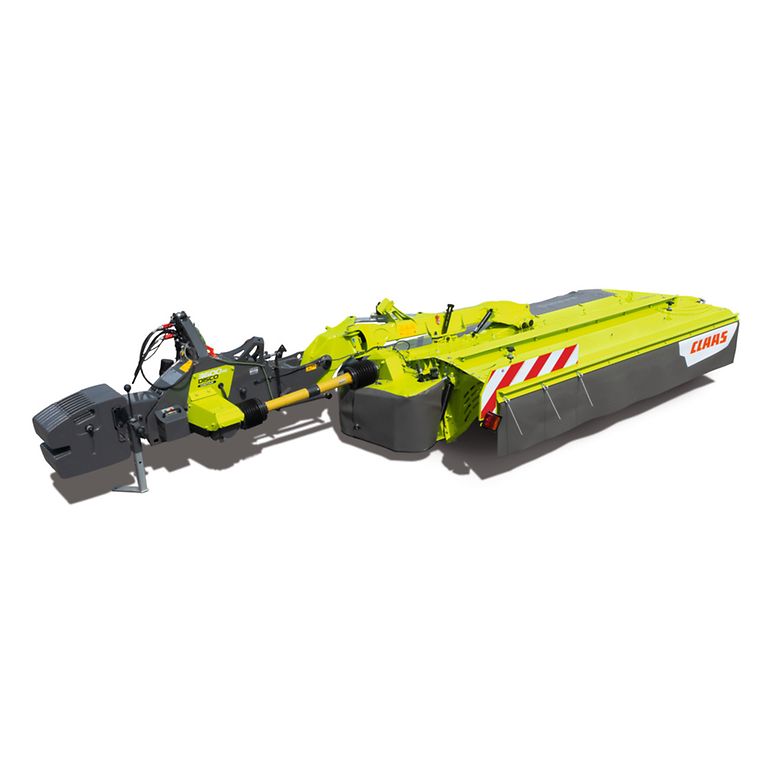

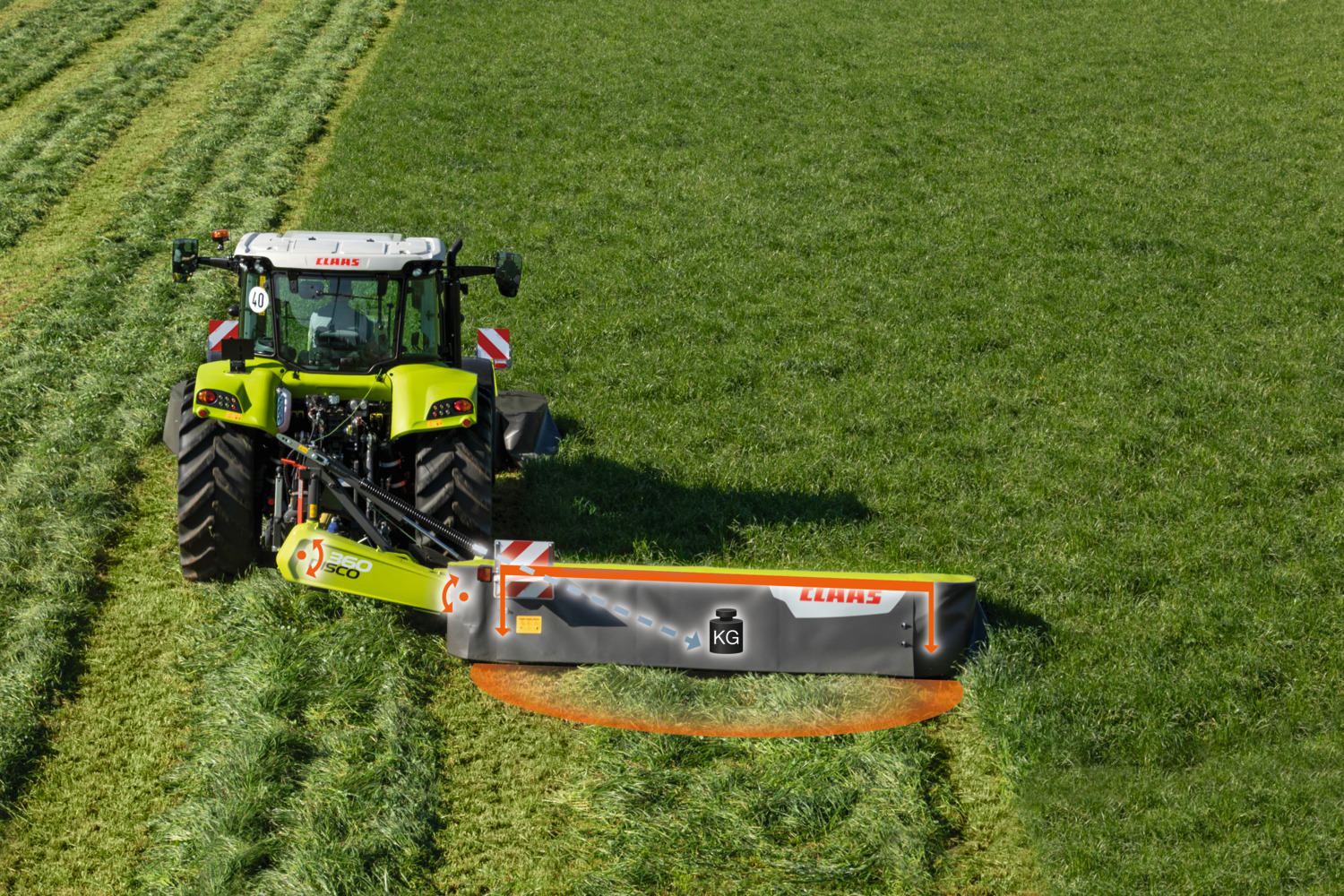

Contrapeso opcional.

Em zonas de declives ou se forem utilizados tratores leves, a estabilidade rapidamente se torna um fator decisivo. Os contrapesos opcionais asseguram uma compensação especifica, para um compartimento silencioso, elevada estabilidade em declives e maior segurança no posicionamento da cabeceira.

Bem protegido.

Todas as gadanheiras traseiras DISCO possuem um bloqueio mecânico. Devido a uma ligação inclinada a 15°, em caso de colisão, a unidade de corte desloca-se para trás, em cima. Para continuar, basta realizar uma breve reposição.

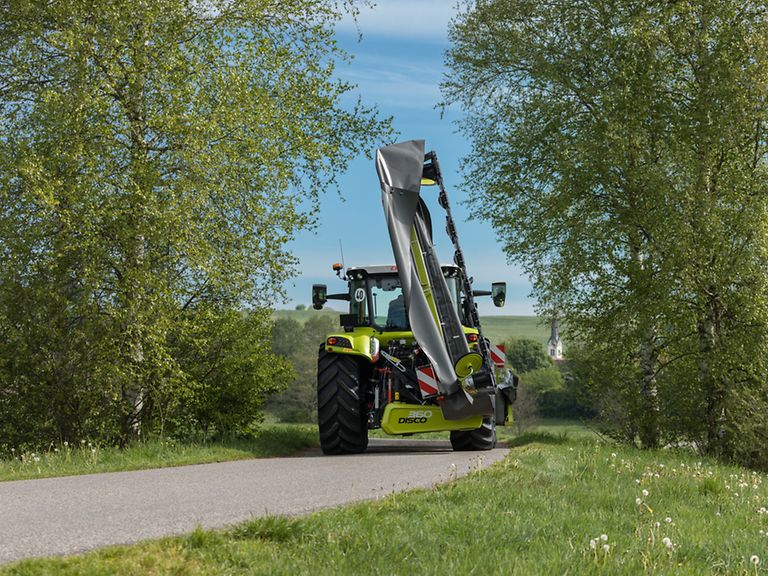

Seguro em viagem.

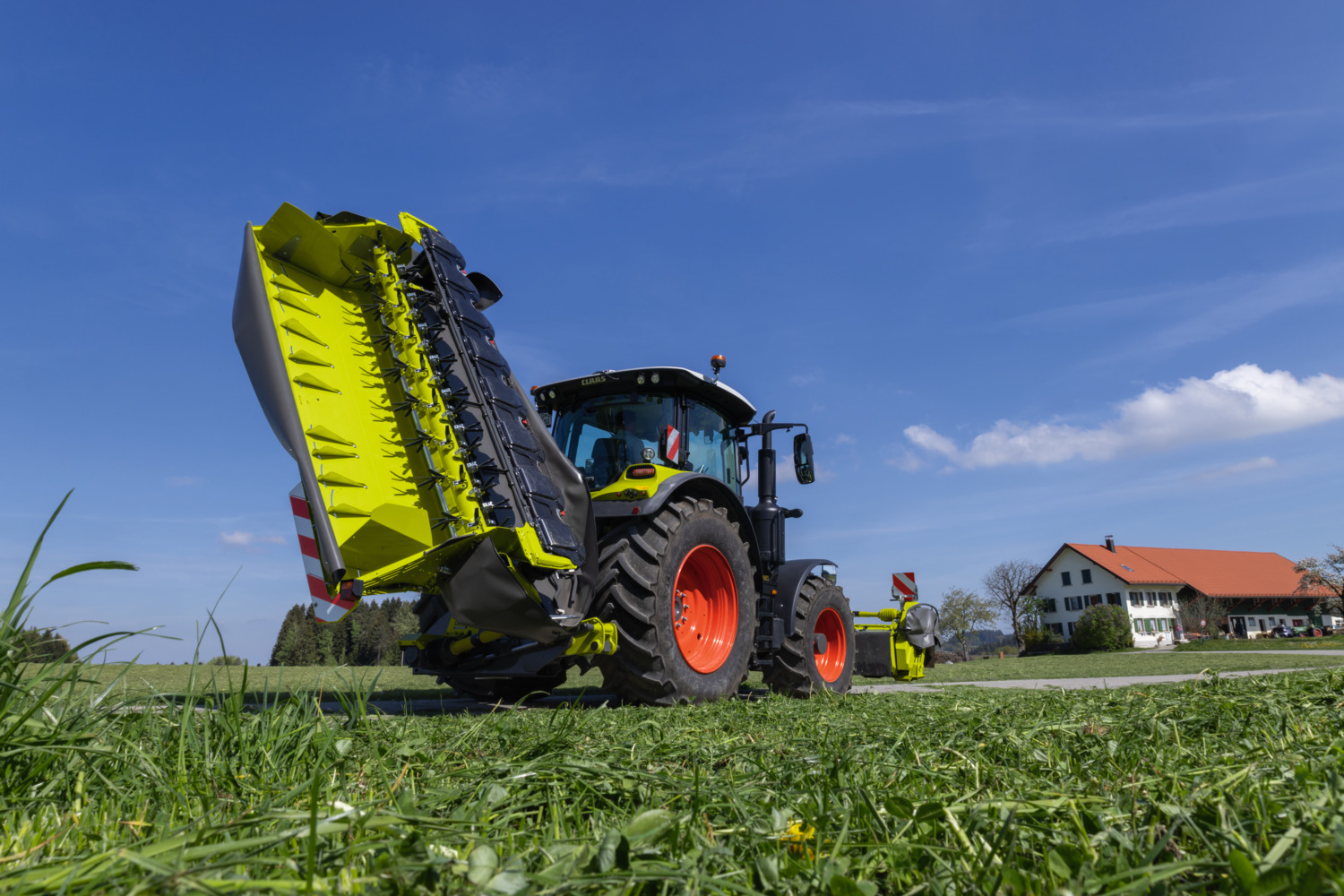

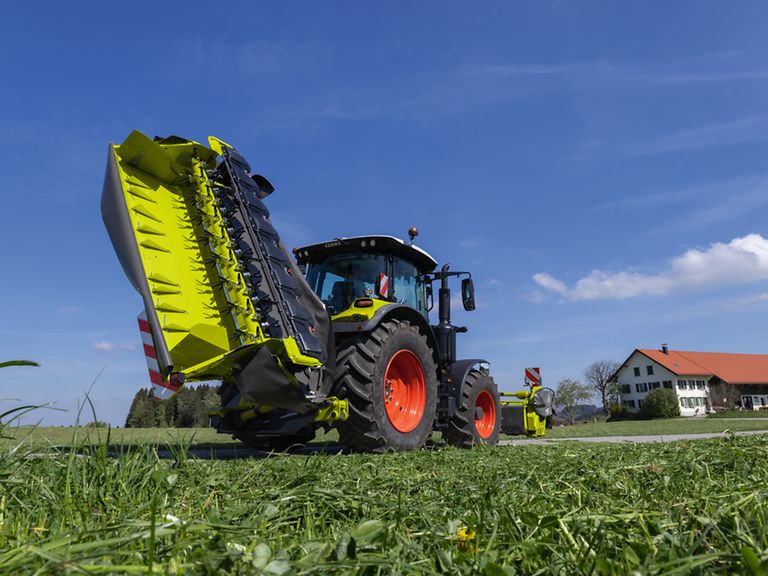

A posição de transporte de 120° e a proximidade com o centro de gravidade do trator permite uma maior estabilidade. Assim tem segurança e facilidade de manobra até em estrada. Na posição de transporte, a gadanheira fica também protegida automaticamente e mecanicamente.

Condicionador de rolos com rolos de aço.

O condicionador de rolos opcional em aço oferece uma solução eficaz para a preparação confiável, inclusive para produtos de colheita fortes, como o sorgo.

Os rolos de aço distinguem-se pelo seu desgaste reduzido, garantindo um rendimento elevado constante, devido ao comando duplo dos rolos.

Durável e leve.

DISCO da série 100 com suspensão central.

Uma outra vantagem: O design moderno, escuro tem um aspeto incrível, mas também é menos sensível à sujidade.

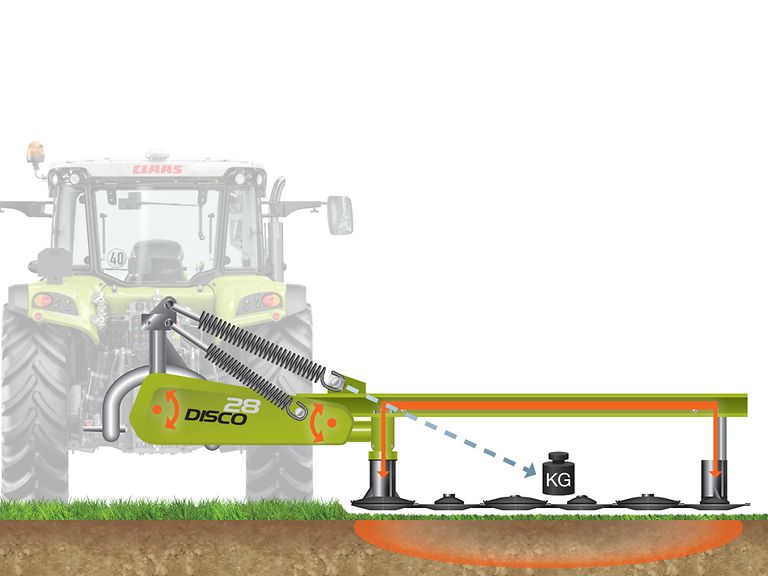

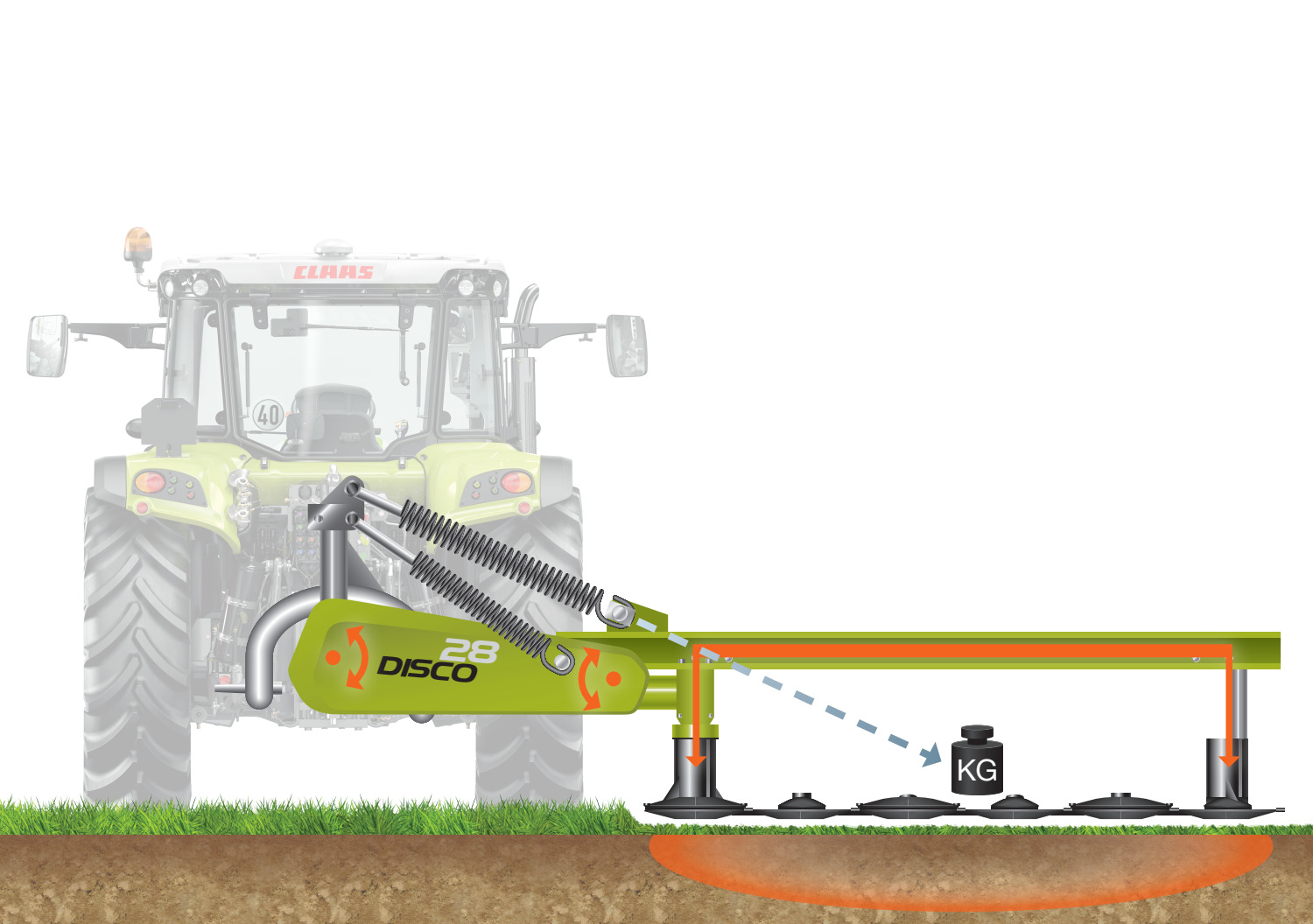

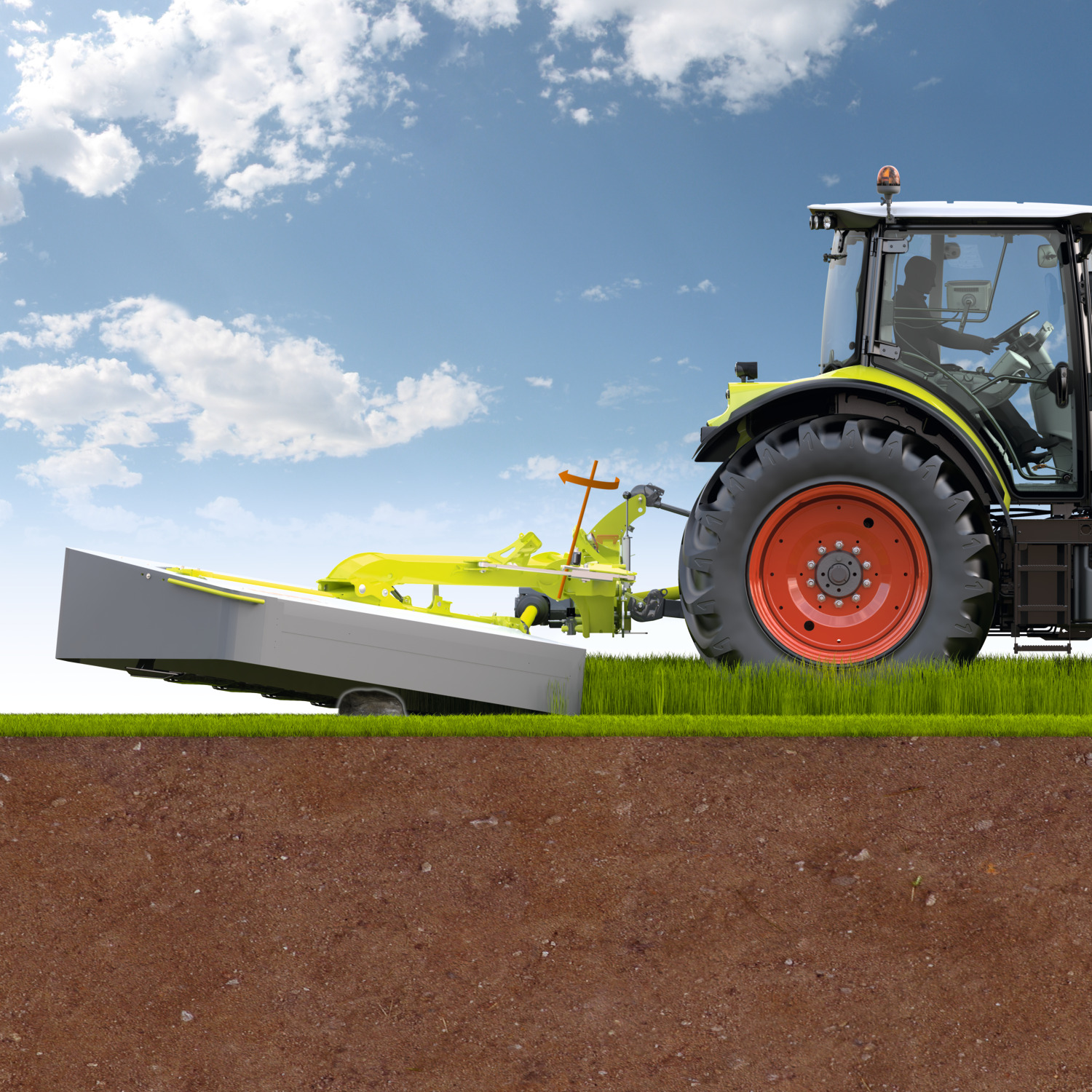

Suspensão no centro de gravidade.

A grande mola de suspensão engata a meio no chassi da máquina. Além disso, a linha de força das molas passa exatamente pelo centro de gravidade da unidade de corte. Através do suporte interior e exterior a força é uniformemente transferida para as barras de corte.

A pequena mola absorve ainda a suspensão da transmissão da barra de corte. O nosso sistema exclusivo de alívio do centro de gravidade tem a vantagem de uma suspensão central, mesmo para os modelos com suspensão lateral.

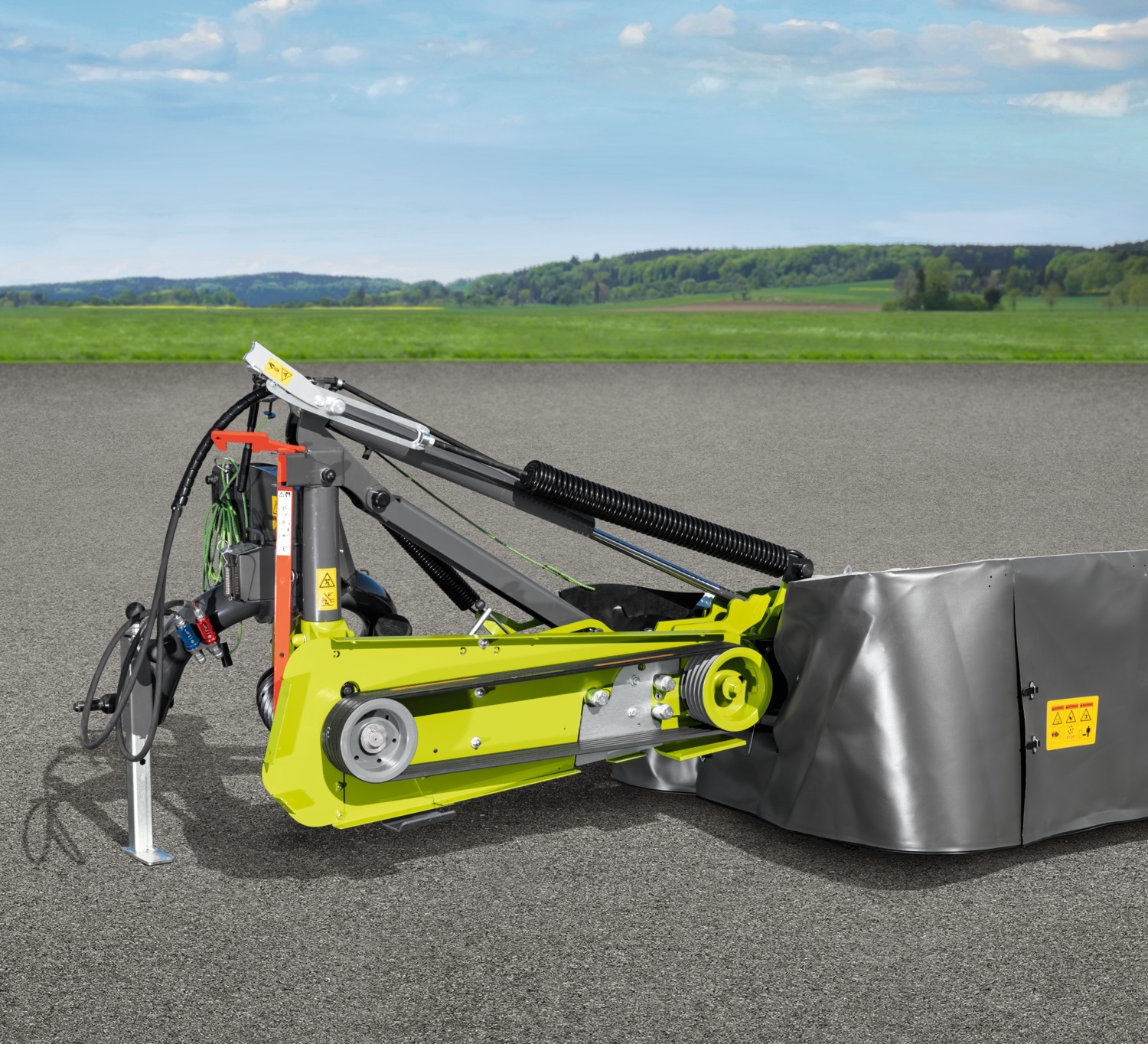

Movimento.

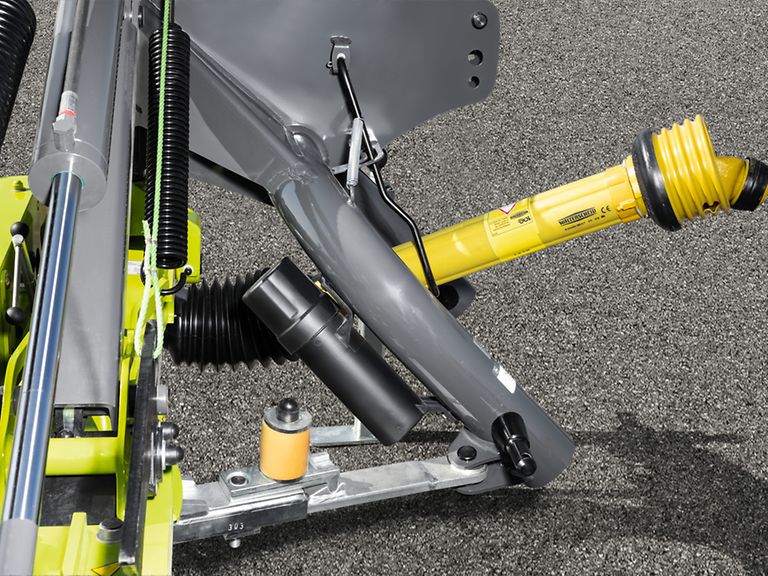

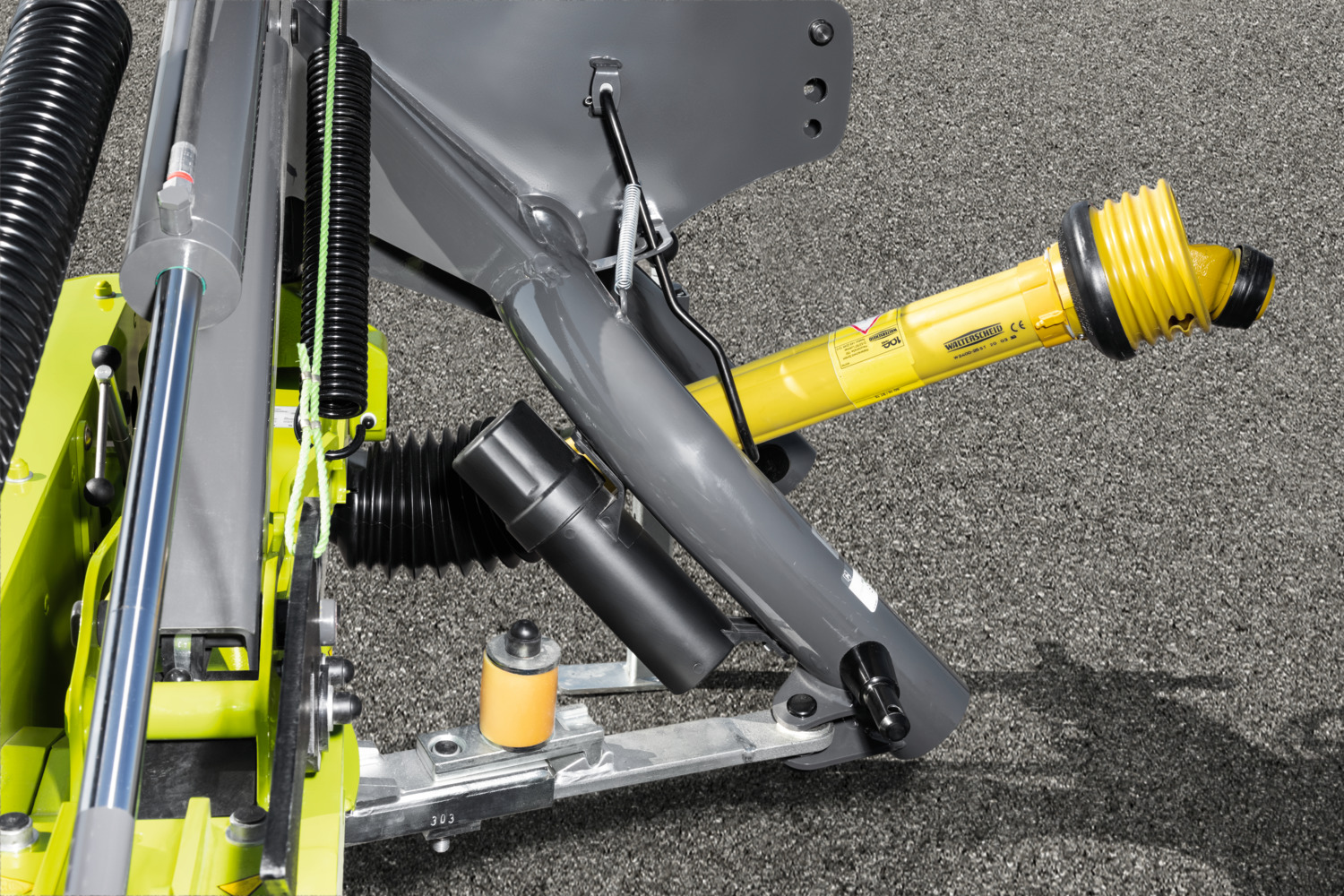

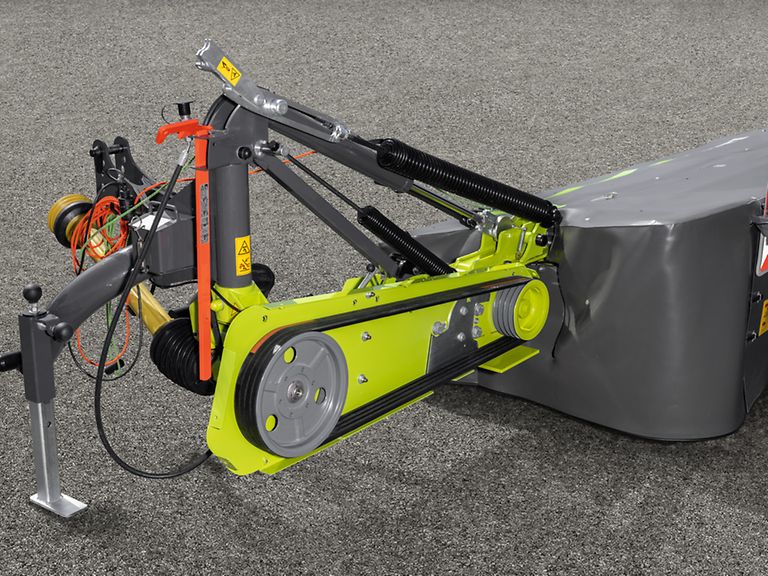

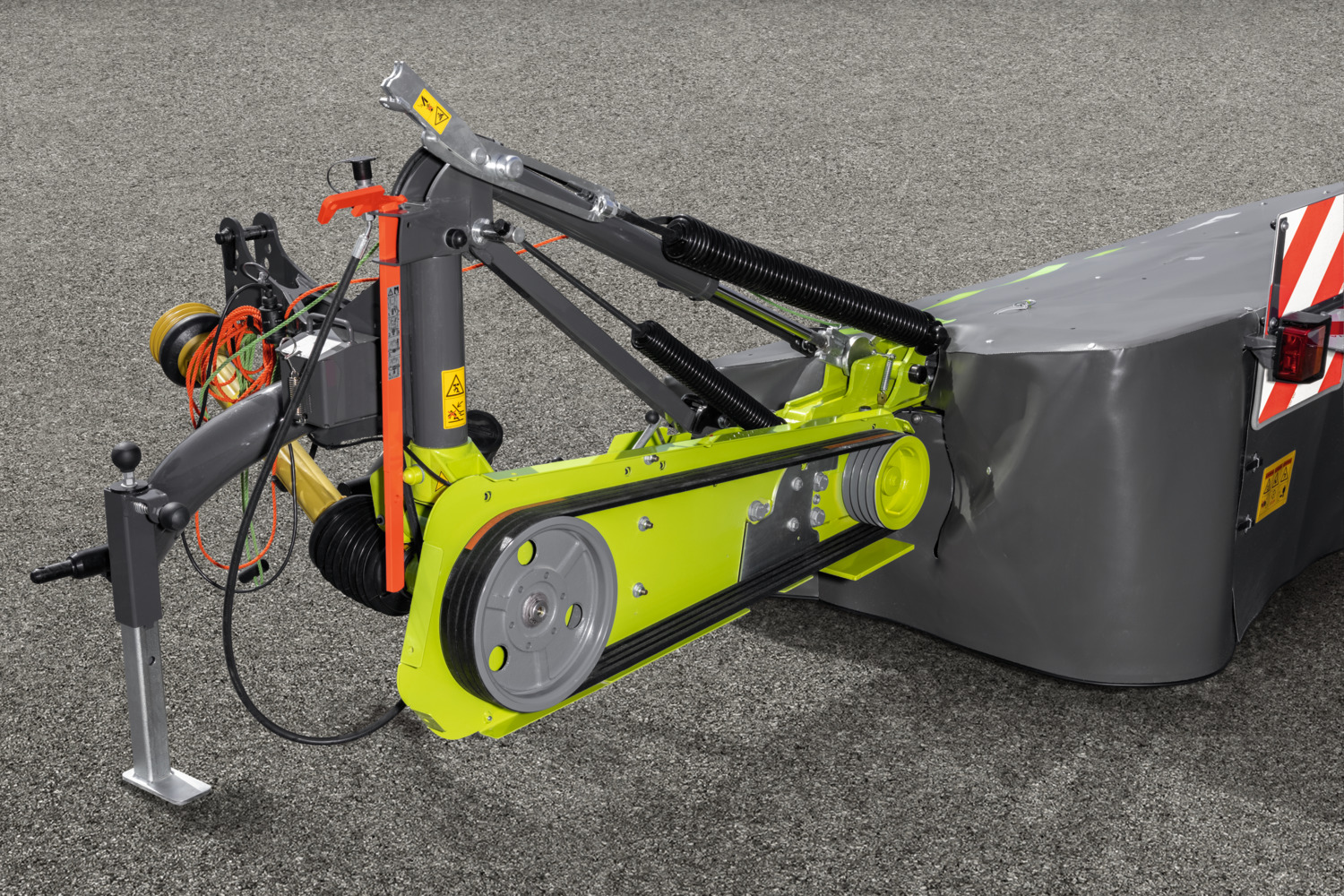

A gadanheira é movida através de eixos de transmissão de baixa manutenção sem cadeias de segurança. A potente transmissão de correia amortece picos de carga e permite manter a tensão sem ferramentas, através de um manípulo rotativo. Deste, a energia é transmitida através de uma transmissão dupla que assegura a tração desde cima diretamente para o primeiro disco de corte e, portanto, um fluxo perfeito de material.

Bloqueio mecânico.

Ao encontrar um obstáculo, a proteção contra sobrecarga reage de imediato e a unidade de corte deixa de poder ser deslocada para trás. Para continuar a viagem, basta efetuar uma breve reposição. Os rebordos exteriores da gadanheira são protegidos contra danos por meio de um estribo adicional.

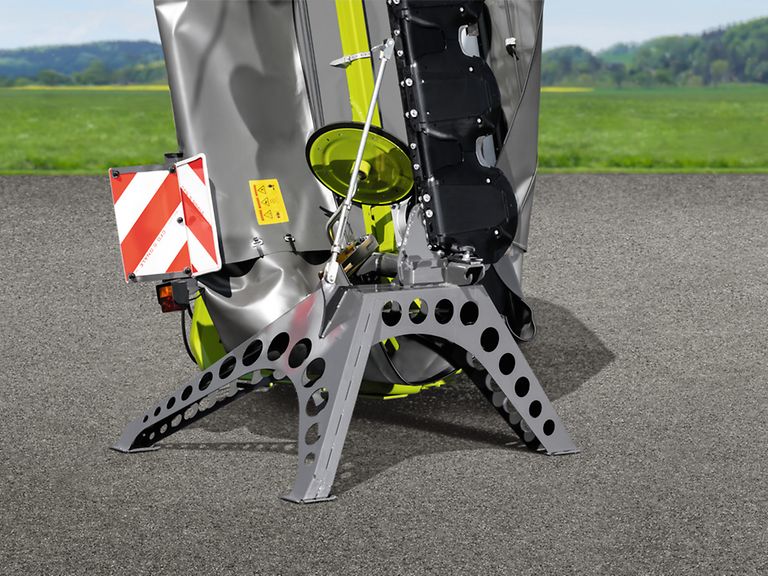

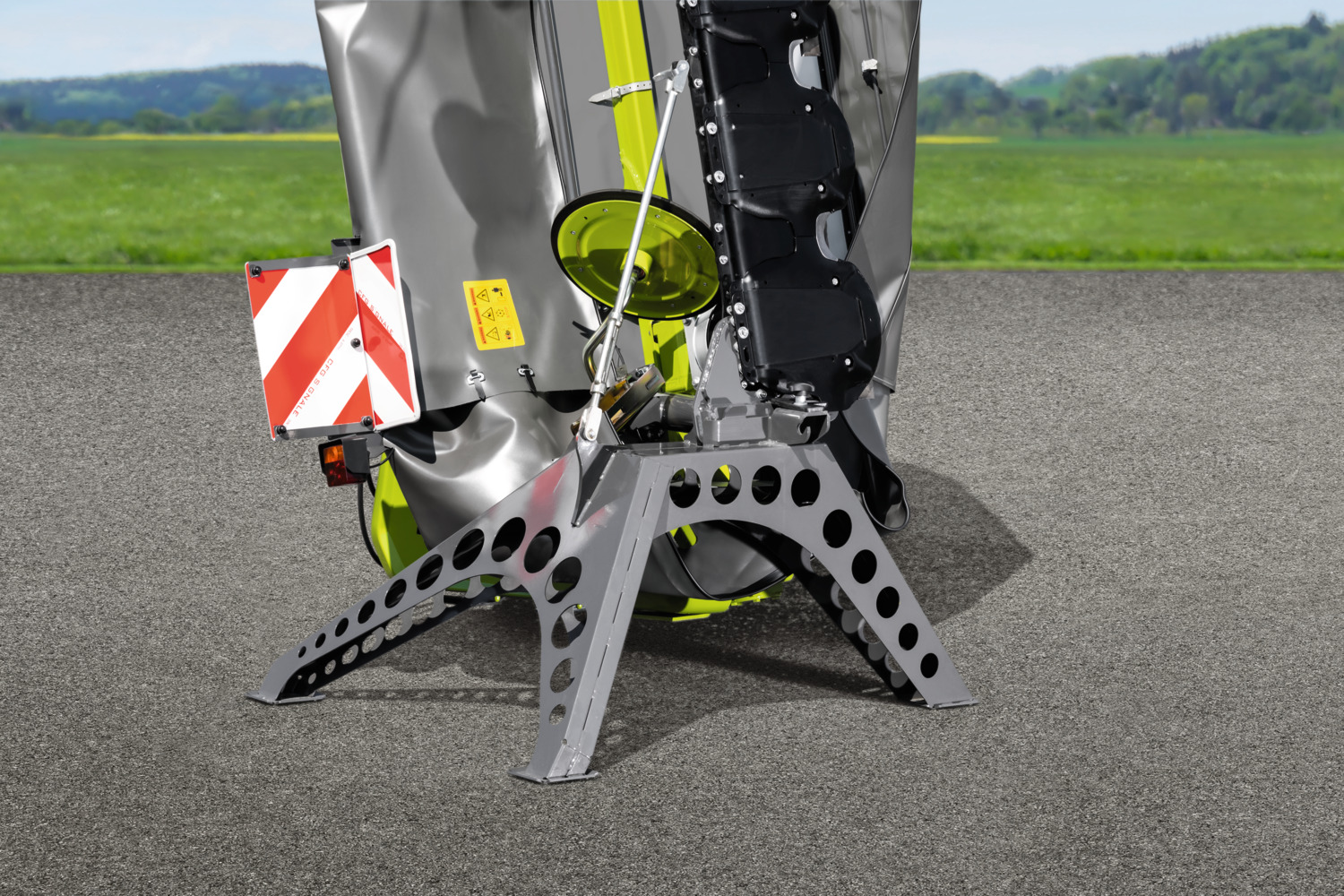

Economia de espaço.

Para um armazenamento sem desperdício de espaço, está disponível um engate de paragem, em separado, onde a gadanheira pode ser colocada diretamente ao ser retirada do do trator - sem apoios adicionais.

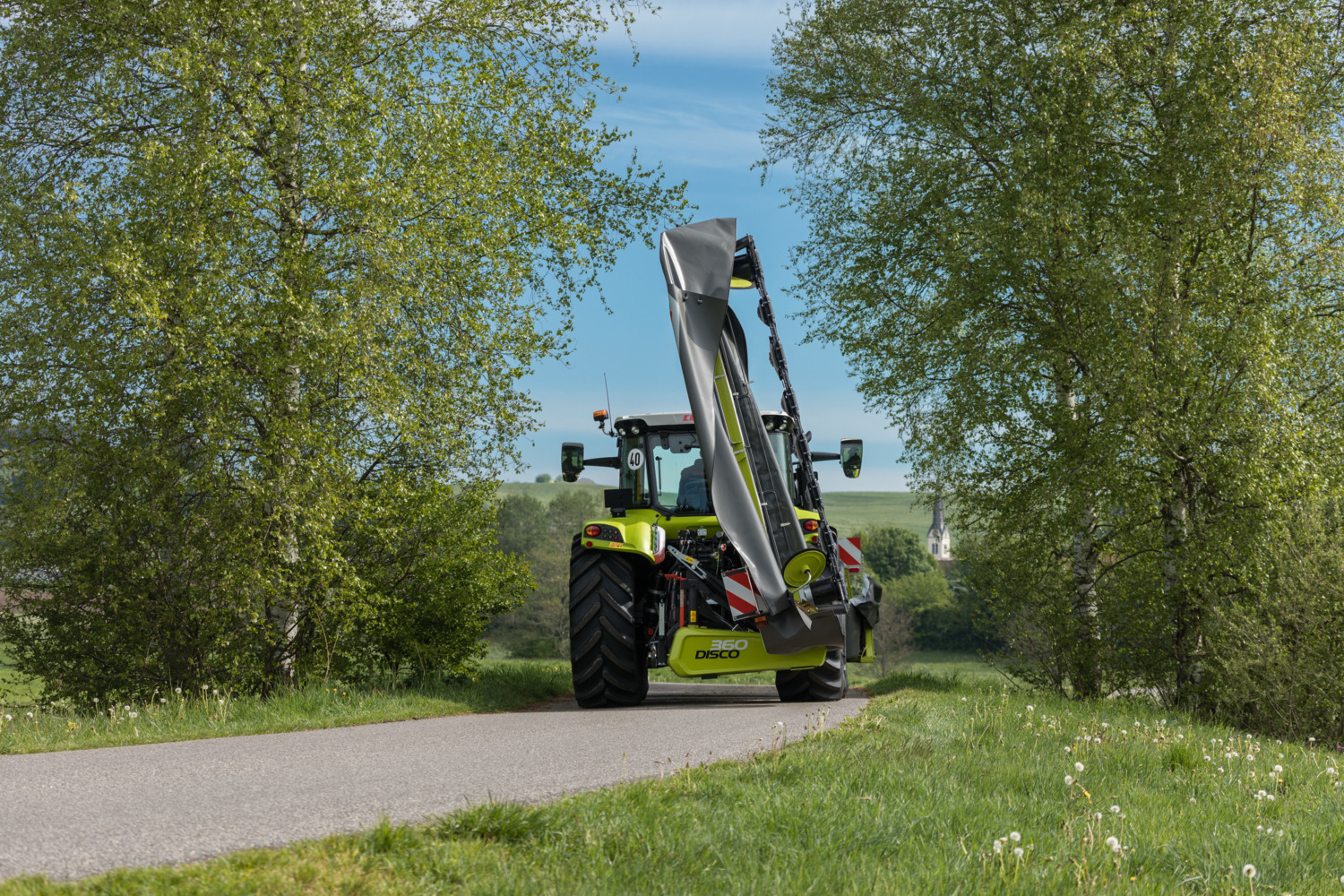

Posição de transporte a 105°.

Na posição de transporte, o centro de gravidade da máquina desloca-se ainda mais para o centro, aplicando carga de modo tão uniforme quanto possível nas rodas traseiras do trator. A caixa de velocidades dupla instalada permite obter uma largura pequena de transporte e um boa visibilidade para trás. O cilindro de êmbolos oscilantes de efeito duplo assegura o rebatimento seguro em declives, bem como o amortecimento das posições finais.

Ceifar de forma simplificada e rápida.

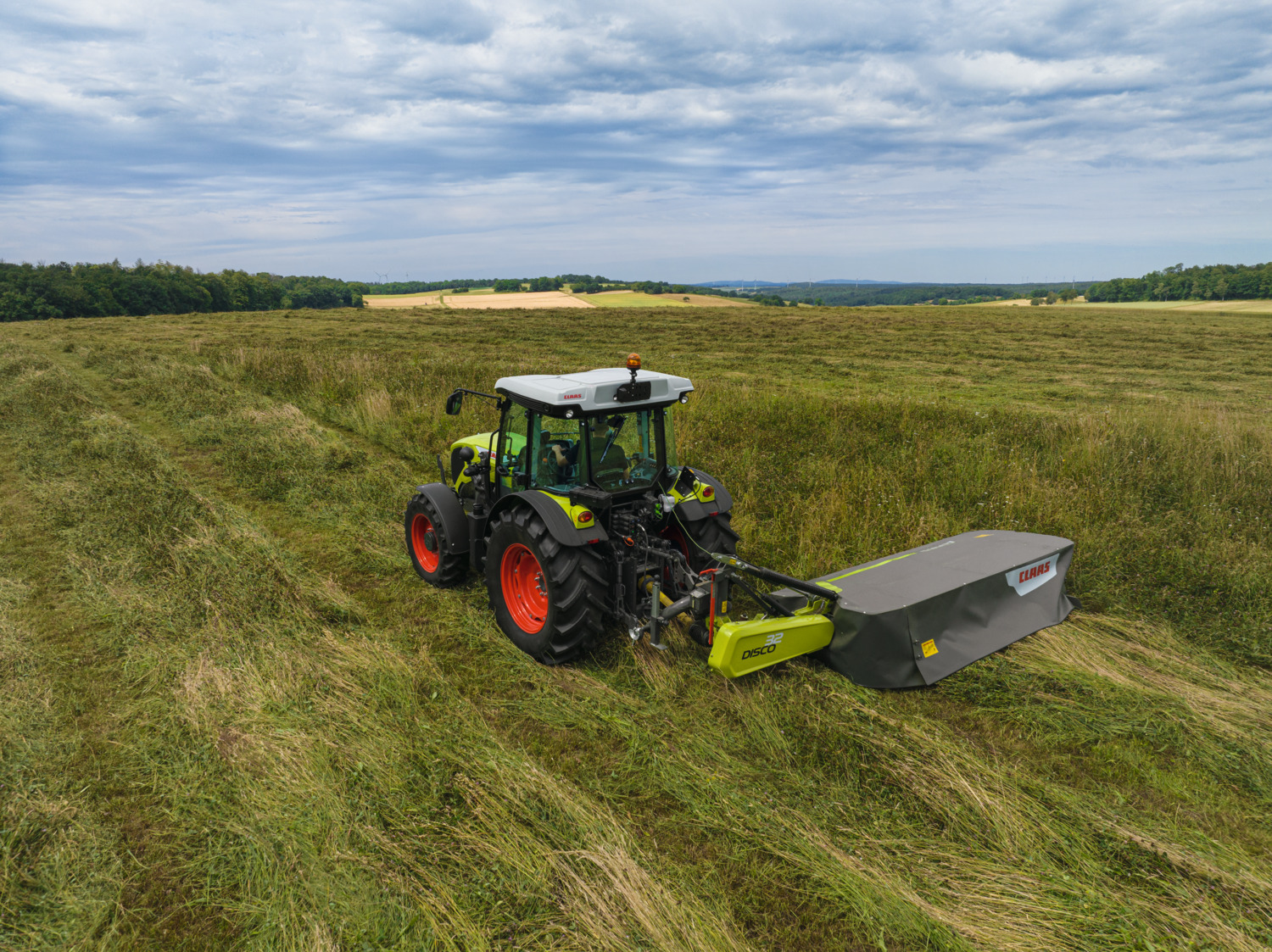

DISCO da série 10 com suspensão lateral.

Todas as gadanheiras DISCO possuem a mesma peça central de elevada qualidade – as barras de corte MAX CUT – a partir de uma largura de trabalho de 2,20 m, uma vez que os prados necessitam de um corte perfeito.

Suspensão no centro de gravidade.

Movimento.

A gadanheira é acionada através de eixos de transmissão de baixa manutenção. A potente transmissão de correia amortece picos de carga e permite manter a tensão sem ferramentas, através de um manípulo rotativo. Deste, a energia é transmitida através de uma transmissão dupla que assegura a tração desde cima diretamente para o primeiro disco de corte – sem precisar de sapata interna, proporcionando, portanto, um fluxo perfeito de material.

Máquina com economia de combustível.

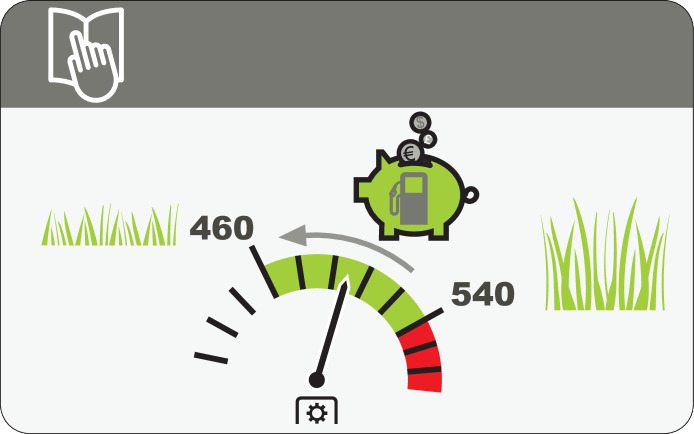

A relação no grupo motopropulsor permite reduzir o número de rotações da tomada de força de 540 rom para 460 rpm em campos mais delicados. Deste modo, o consumo de combustível é reduzido, mantendo-se a mesma qualidade de corte.

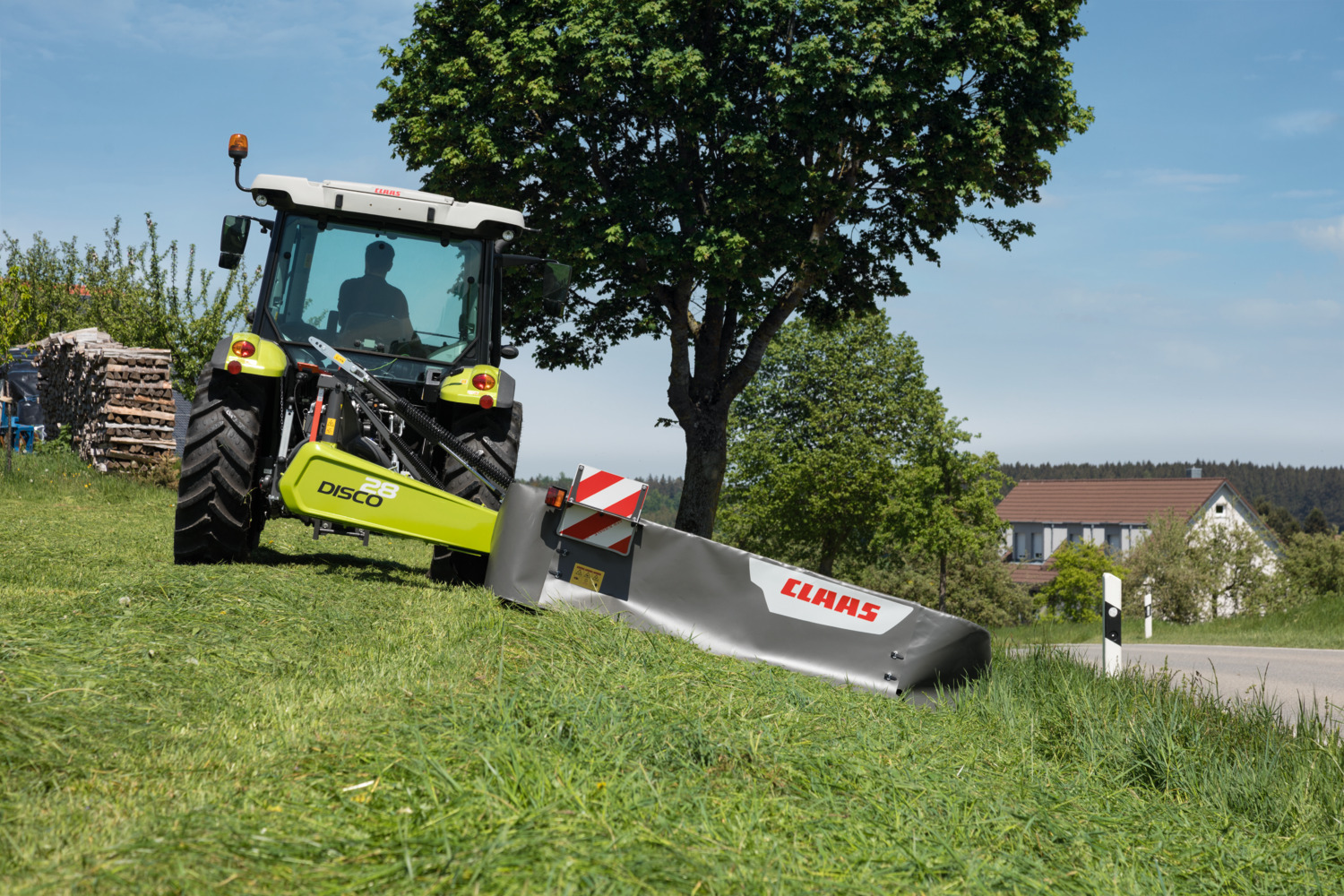

Alojamento da suspensão.

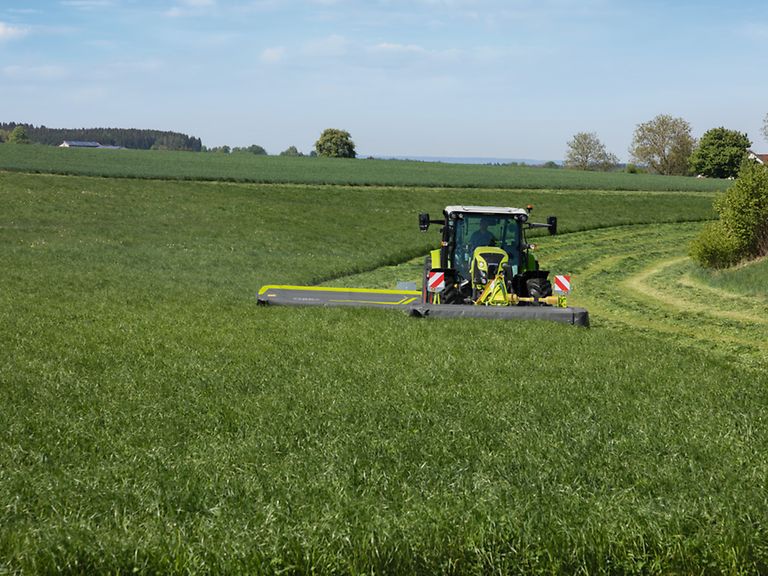

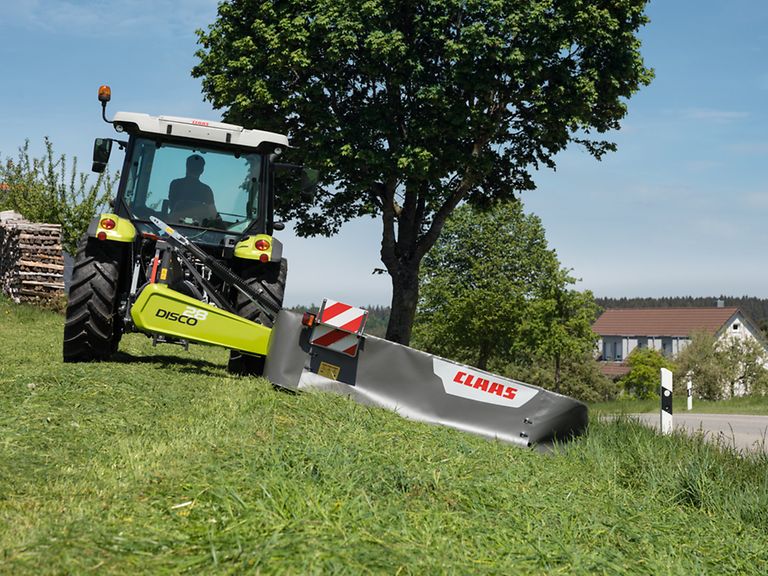

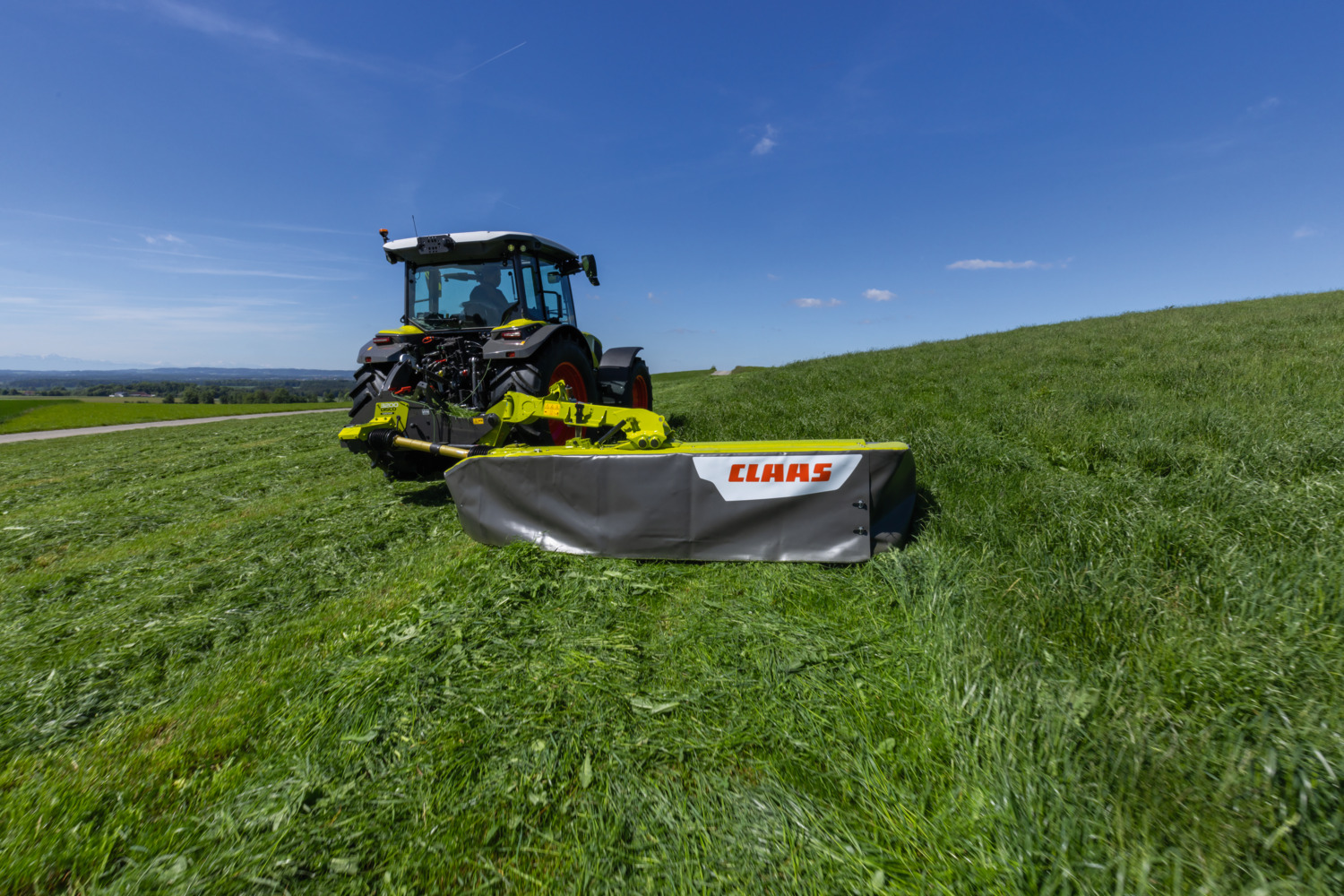

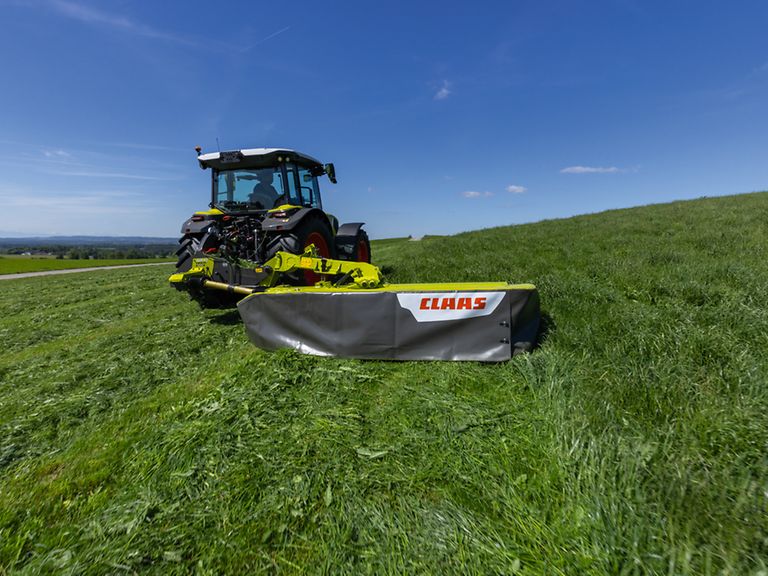

Devido aos declives, esta máquina foi construída tendo em conta o peso, reforçando em simultâneo determinados componentes. A DISCO da série 10 é adequada para cortes junto a bermas e escarpas de até 45° para cima.

Acesso sem problemas.

As duas partes da lona de proteção podem ser rebatidas de modo prático. Isto proporciona o acesso ideal para realizar os trabalhos de manutenção e limpeza. Em caso de danos na extremidade exterior da gadanheira, a lona de proteção pode ser substituída em separado.

Dados técnicos

DISCO Vídeos

DISCO 4400 CONTOUR.
