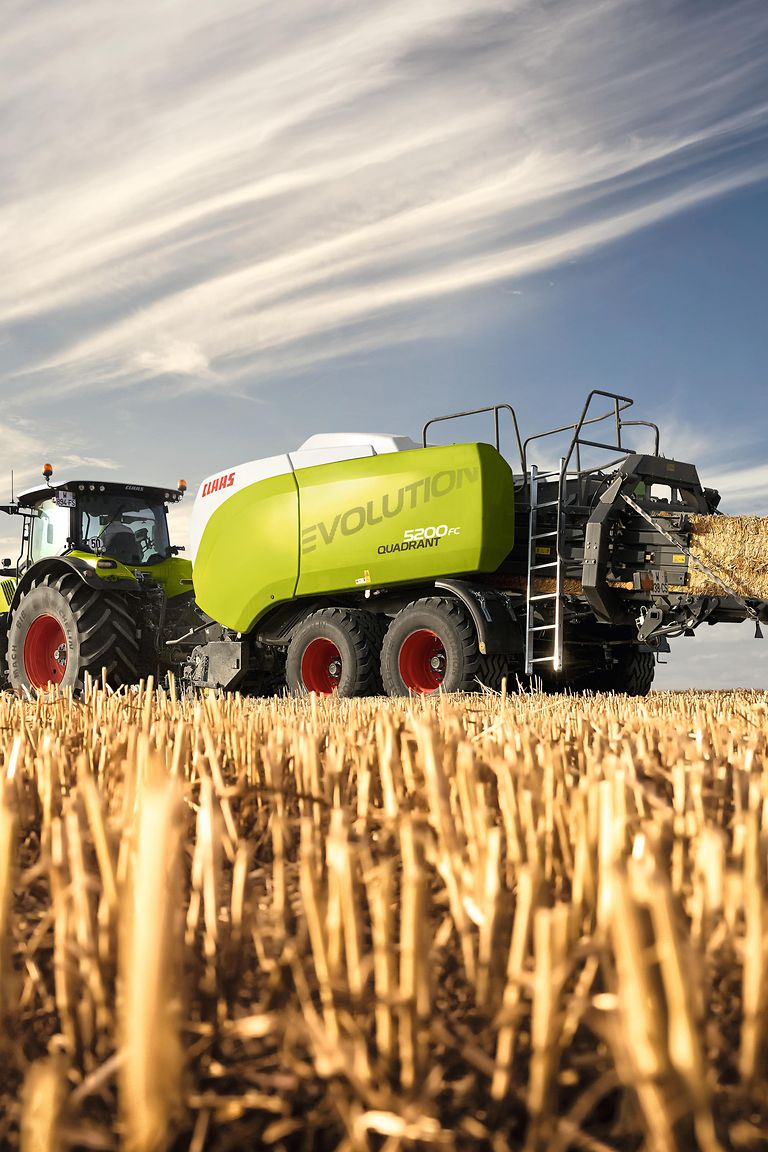

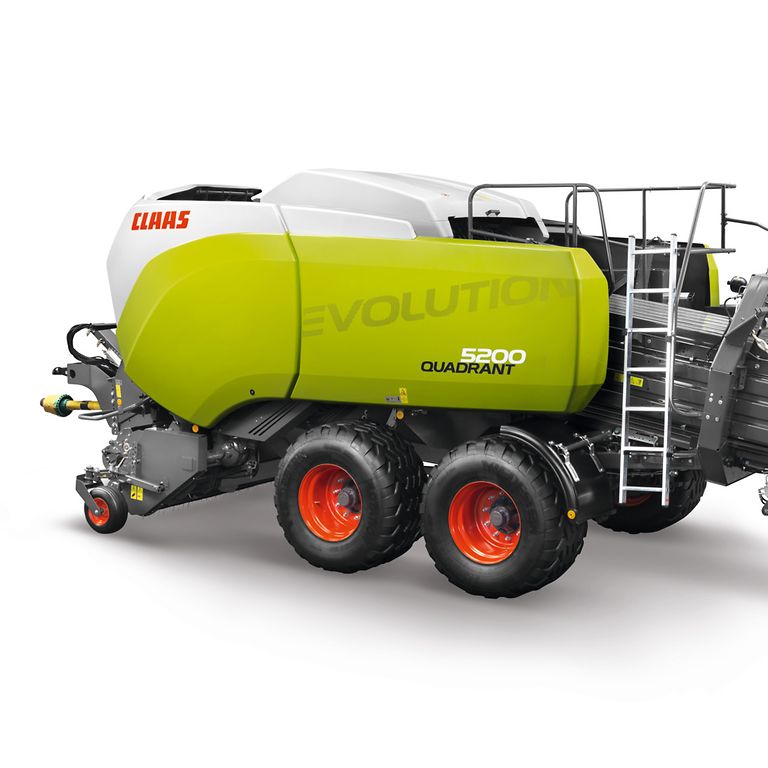

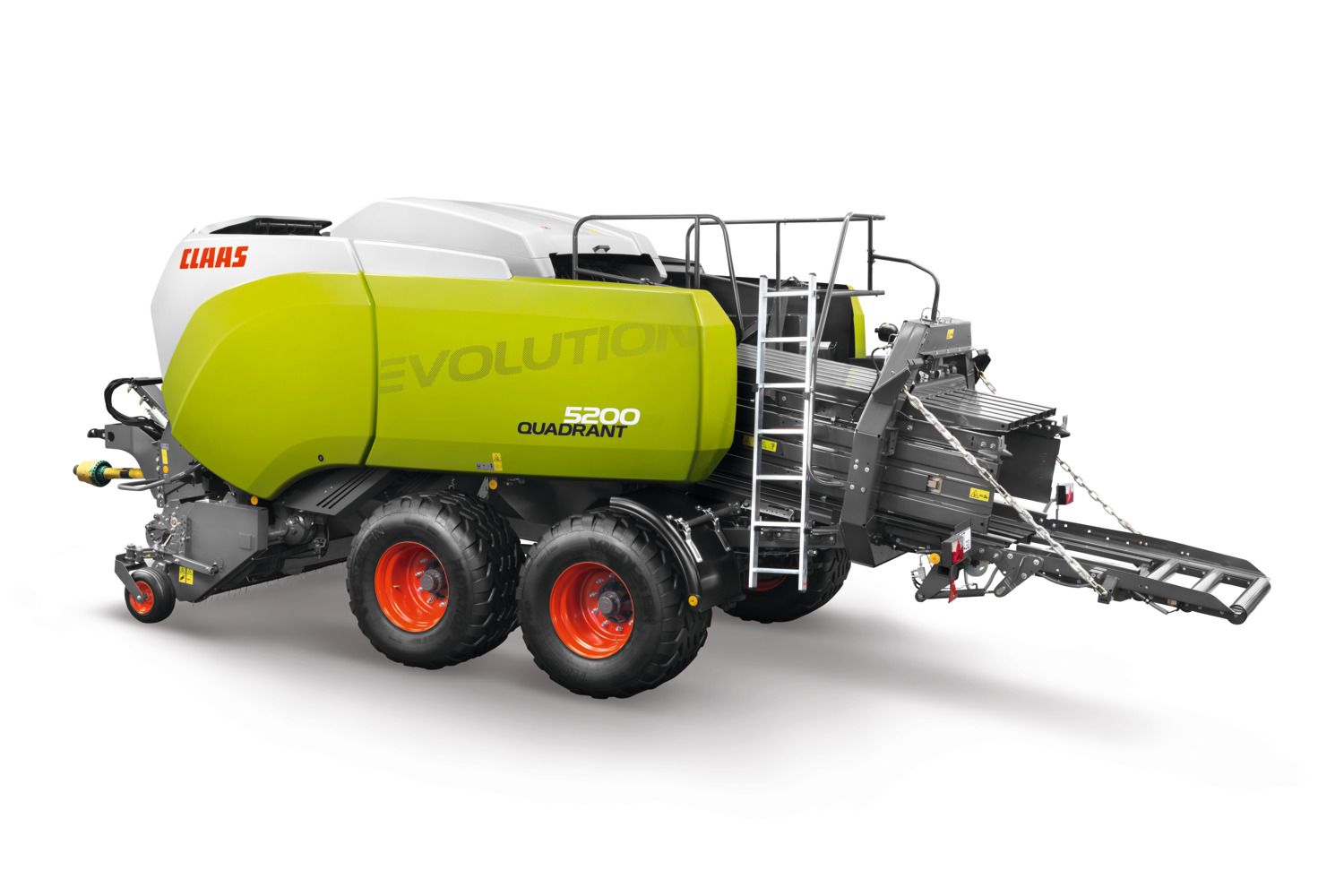

QUADRANT 5200 EVOLUTION
Poderá esperar um rendimento superior.

A nova QUADRANT EVOLUTION foi concebida para um rendimento por hora muito elevado. O fluxo de material de colheita foi uniformizado e acelerado, para que seja possível trabalhar de forma mais veloz e consistente no campo agrícola. Este processo, tem início com a absorção simples dos cordões de grandes dimensões e irregulares pelo tambor-recolhedor e é concluído com fardos perfeitamente prensados, altamente compactados nas margens, para uma maior estabilidade de transporte e armazenamento.

Pontos fortes especiais:

Bom rendimento e excelente densidade dos fardos, graças a 56 curso do êmbolo/min
Peso ideal do fardo, de acordo com a quantidade de forragem, graças a uma pré-câmara acionada hidraulicamente
Excelente qualidade de corte graças ao FINE CUT com 51 lâminas
Canal de prensagem com 3,85 m

QUADRANT – Destaques e novidades

De salientar: encordoamento perfeito.

Atamento comprovado.

Desde há mais de três décadas que a CLAAS é líder no setor das enfardadeiras de fardos quadrados. O atador de passagem da CLAAS tem uma resistência do nó 20% superior por comparação com o atador duplo e é, como sempre, fornecido sem resíduos de fio.

Económica e segura.

O atador de passagem da CLAAS possui uma resistência do nó 20% superior
Ao evitar resíduos de fio, é possível poupar até 0,5 m de fio por fardo
A guia de fio dobrável torna a passagem do fio ainda mais confortável
O travão do fio pode ser regulado com rapidez e ajustado ao fio de atadura sem ferramentas
O depósito de água montado é utilizado para uma lavagem conveniente das mãos
As vedações da área do veículo particular mantêm as câmaras para o fio isentas de poeiras

Resistente e muito robusto.

Confiabilidade tranquilizante.

O tubo principal, o suporte de dentes e as duas trajetórias excêntricas são concebidas para quilometragens muito elevadas. A embraiagem do rotor e a apanhadeira comunicam entre si. A máquina está sempre sincronizada a 100%.

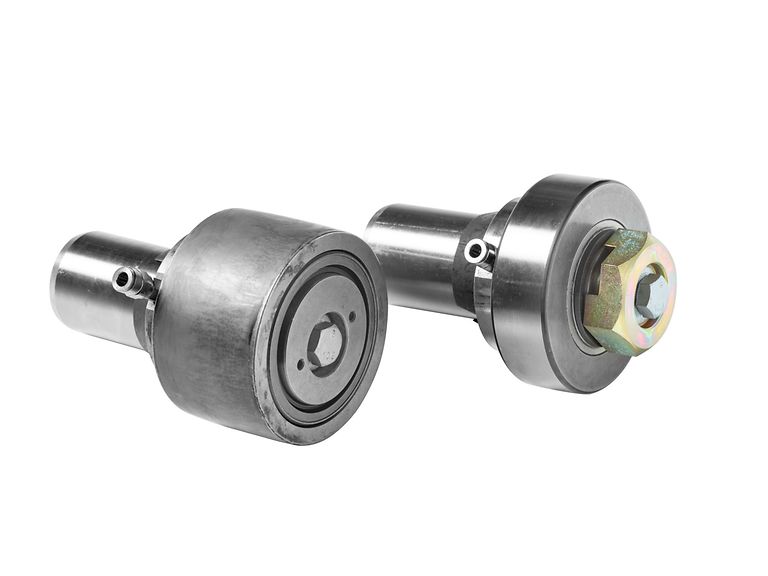

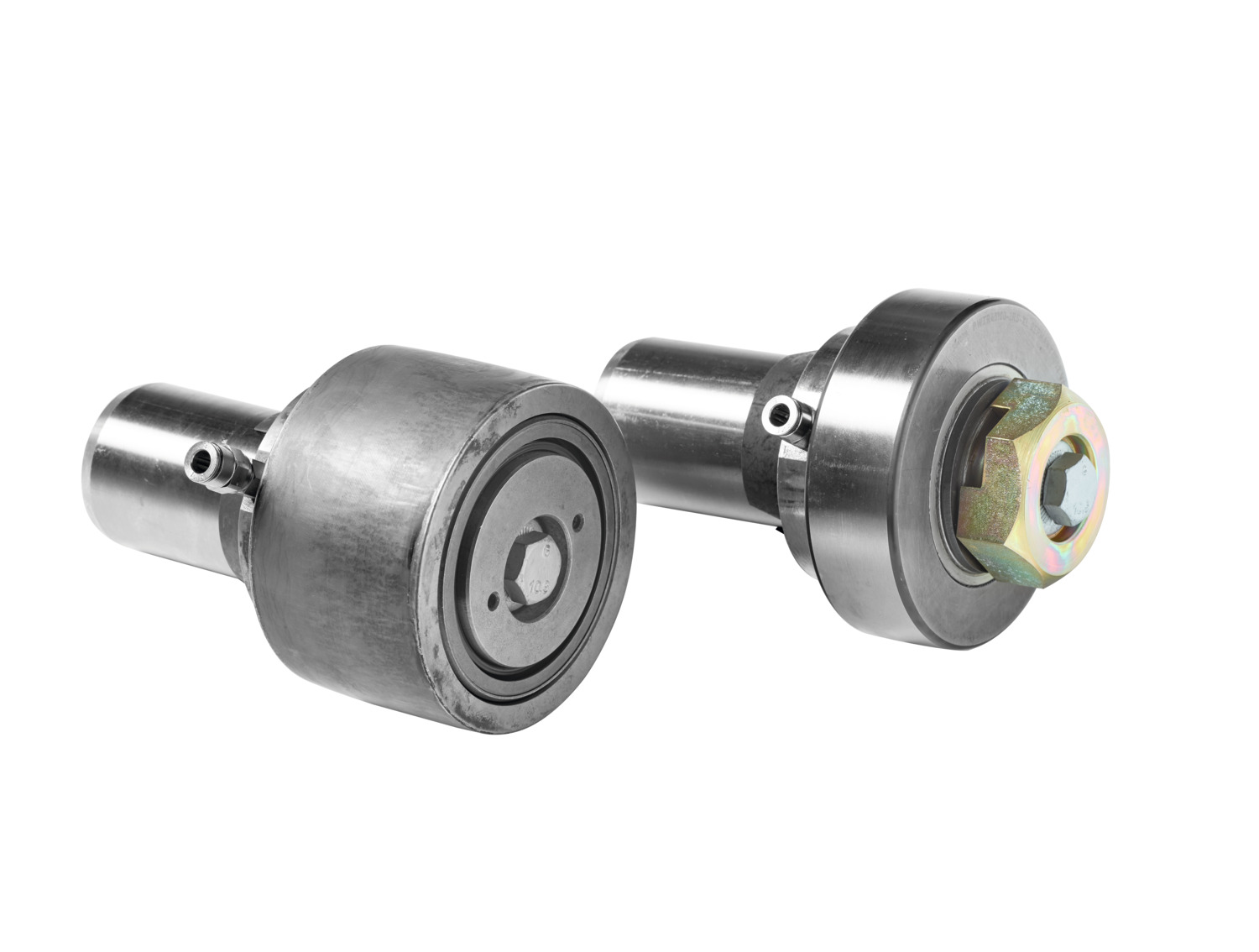

Os roletes do êmbolo HD funcionam com rolamentos de esferas lubrificados automaticamente, com um período de vida útil muito prolongado e não têm de ser substituídos
Os êmbolos de pressão HD com segmentos de desgaste S700 de elevada qualidade são extremamente resistentes
No total, para aplicações especialmente difíceis em palha ou cana-de-açúcar, estão disponíveis cinco kits HD

Confortável e produtivo.

Conforto e tranquilidade.

A QUADRANT presta assistência ao cliente em cada utilização, com um elevado nível de conforto. Poderá produzir fardos perfeitamente prensados, adequadamente compactados nas margens, para uma maior estabilidade de transporte e armazenamento.

A rampa para fardos e o ejetor de fardos são operados, com facilidade, a partir do assento do condutor (opcional)
O PROFICAM está montado no canal de prensagem e tem visibilidade constante sobre os fardos prensados
Opcionalmente, a imagem da câmara pode ser apresentada num monitor em separado ou no novo CEMIS 700

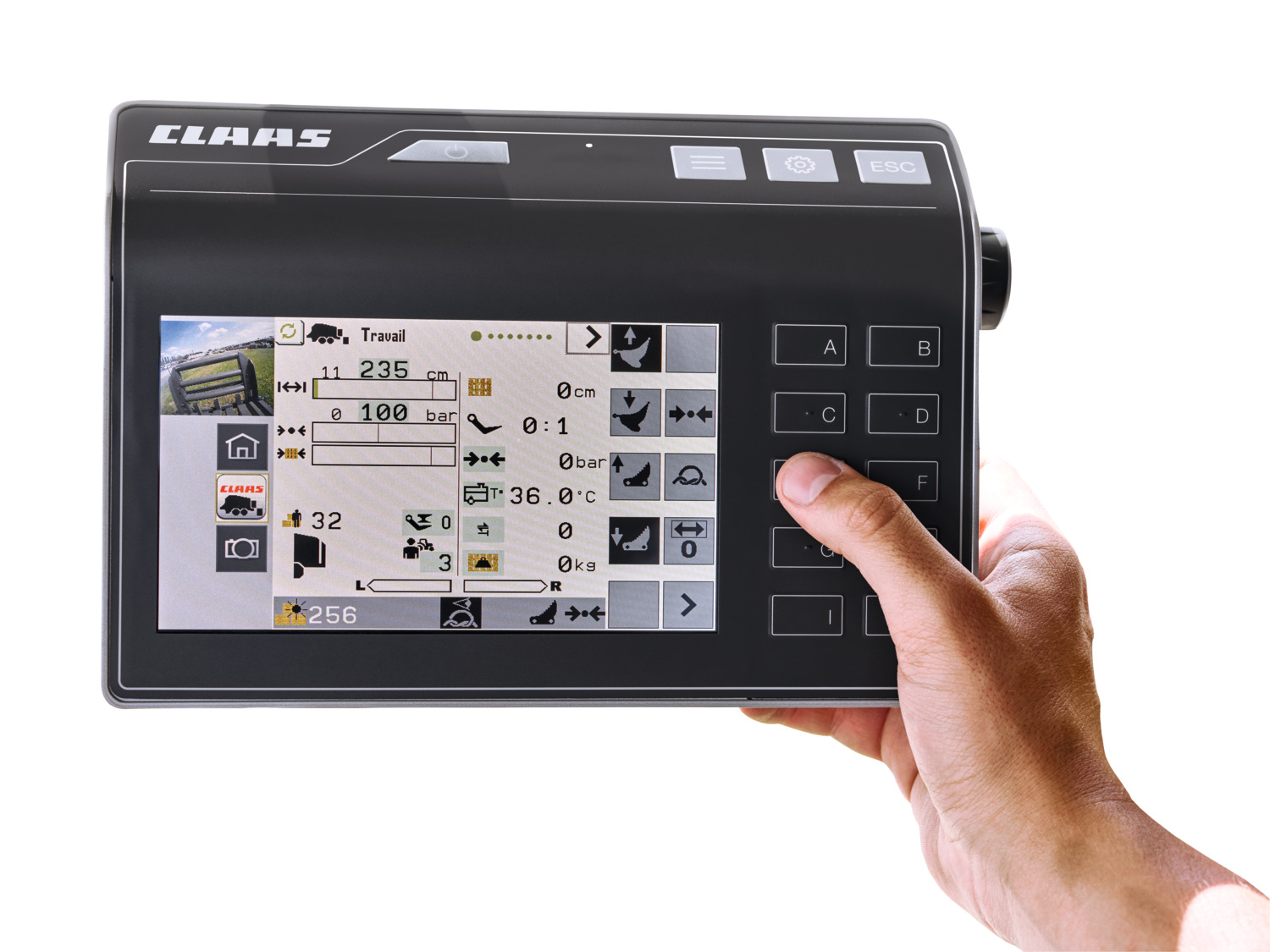

O CEMIS 700 de 7 polegadas pode ser operado intuitivamente através de botões táteis, teclas ou botões rotativos
O TONI (TELEMATICS ON IMPLEMENT) transfere, automaticamente, os dados da prensa mais importantes para a cloud

Níveis elevados de produção e rigor.

Desempenho robusto.

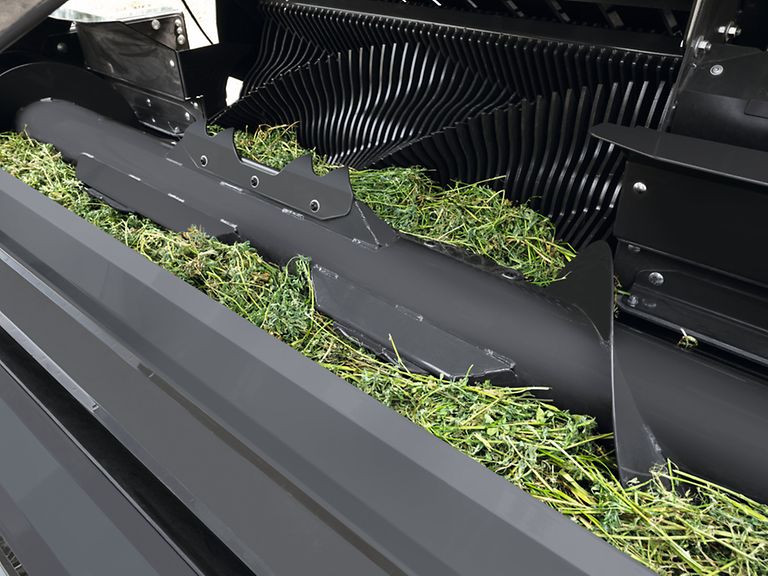

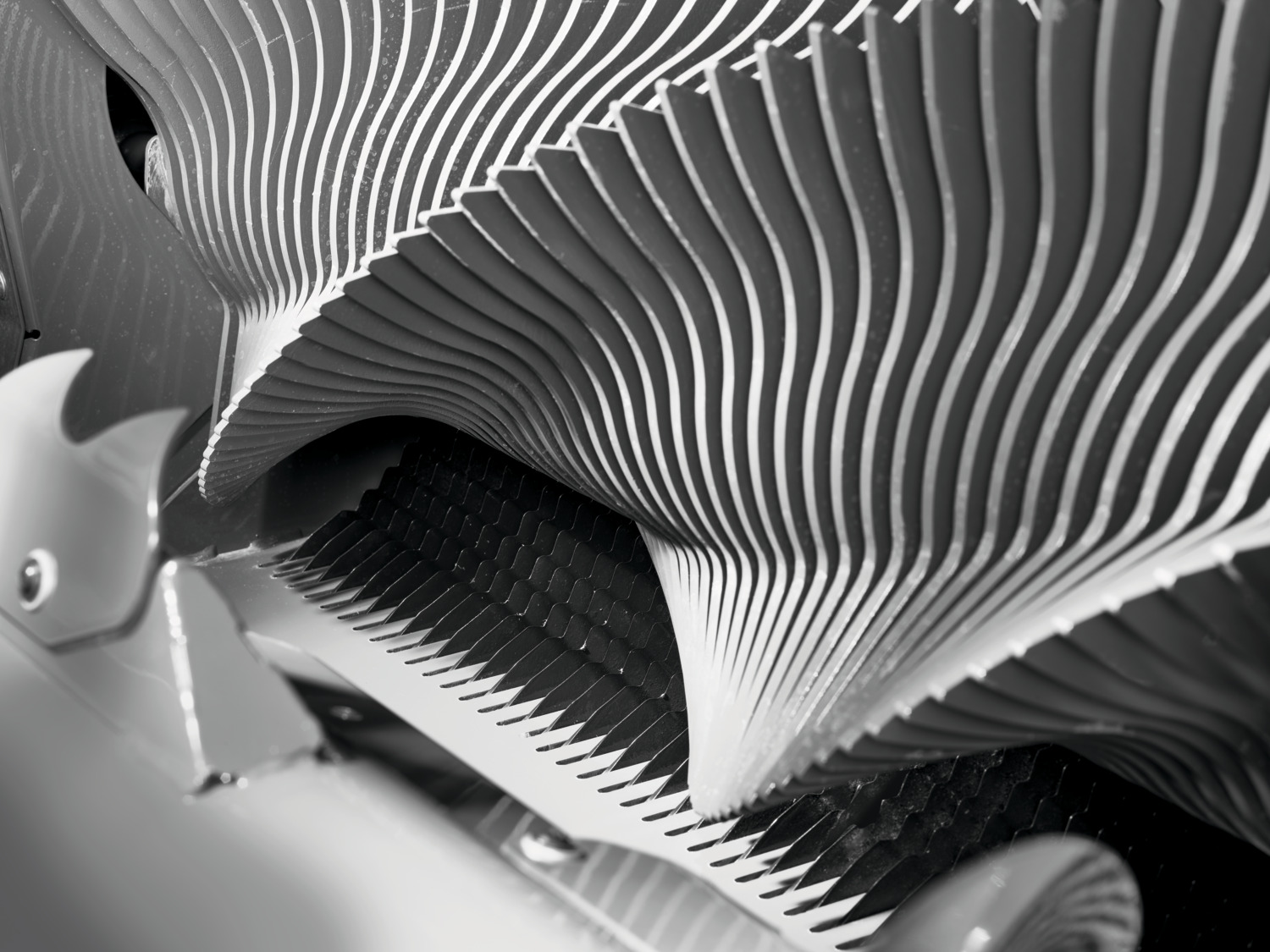

O POWER FEEDING SYSTEM (PFS) opera com 10% mais rotações. As velocidades do tambor-recolhedor, PFS e rotor foram harmonizadas. Vantagem para o operador: vedação uniforme, extremamente duro, fardos angulares em quaisquer condições de encordoamento.

Graças ao controlo de curvas de ambos os lados, o tambor-recolhedor funciona de forma extremamente silenciosa. A proteção, em separado, do tambor-recolhedor e do PFS aumenta o desempenho operacional
A tampa de prensagem superior otimizada assegura fardos duros até à zona das margens
As tampas de prensagem laterais contínuas vedam os fardos de modo uniforme
A forma fechada da câmara de prensagem assegura fardos extremamente angulares, inclusive nas extremidades

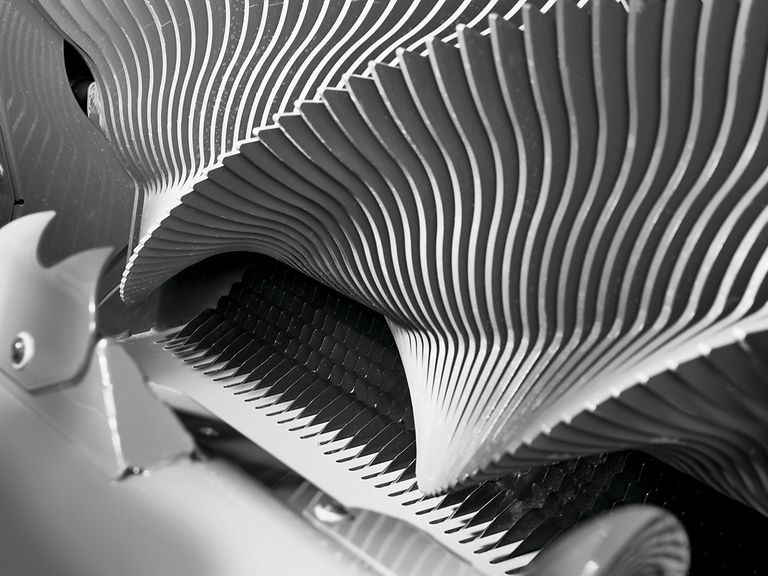

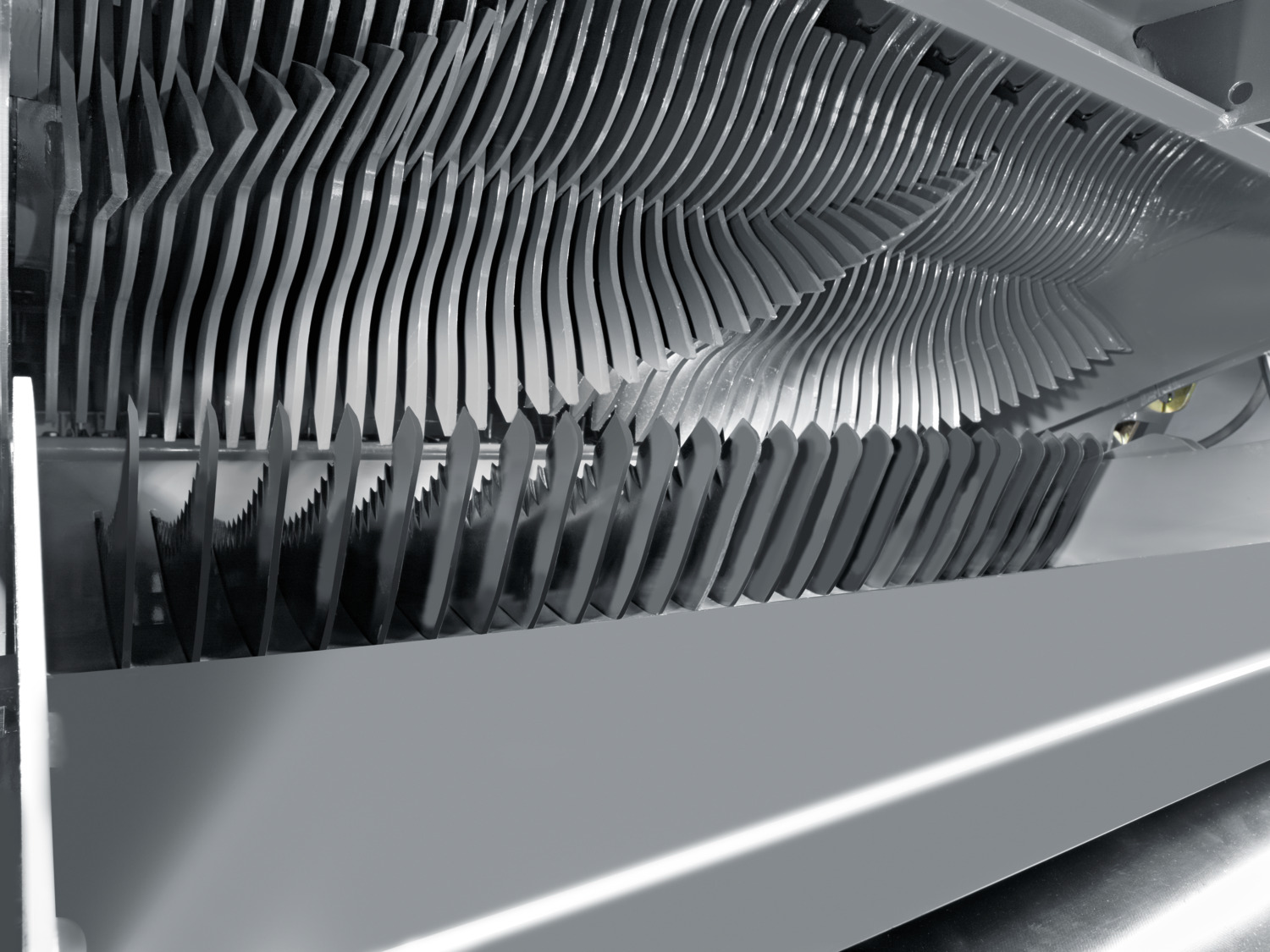

A tecnologia de FINE CUT oferece a melhor qualidade de corte com 51 lâminas

Palha no seu melhor.

FINE CUT – raramente, um talo é superior a 22 mm.

Elevada qualidade de forragem com FINE CUT
Para a produção adequada de animais: o corte fino tem a utilização de palha ideal
A nova ligação em grupo das lâminas reduz a necessidade de manutenção e permite poupar tempo.

As vantagens:

Recolha de forragens significativamente superior
Quantidades residuais reduzidas
Melhoria da atividade ruminante
Aumento da recolha total de forragens
Redução dos intervalos de tempo para reapresentação dos resíduos de forragens e limpeza dos locais de alimentação

Corte fino – utilização de palha ideal.

Processamento limpo para a produção adequada de animais
Fácil de dissolver, menor necessidade de força ao espalhar o material, sem uniões
Perda significativamente inferior de animais na avicultura, uma vez que as galinhas não comem a palha
Dador estrutural ideal para rações de alimentos para animais
É necessário menos tempo para realizar a mistura nos misturadores de forragens

Mais cortes por minuto.

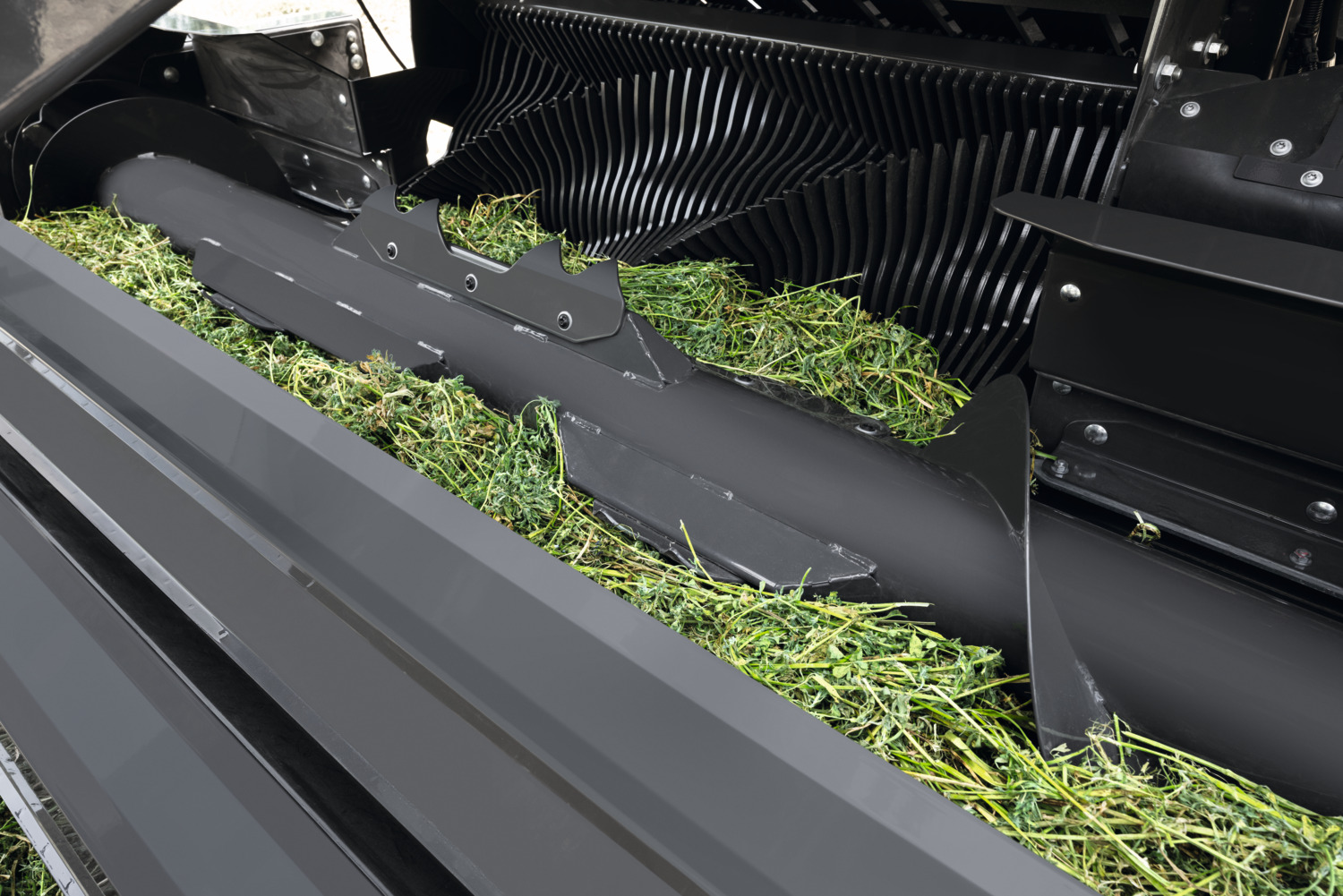

A mais elevada qualidade de silagem com ROTO CUT.

Qualidade superior da silagem com fermentação láctica otimizada graças ao ROTO CUT
Maior compactação e dissolução simplificada da silagem
Ligação em grupo das lâminas ajustável com um número adequado de lâminas para cada utilização
Menos bloqueios devido a bases de corte hidráulicas

Vantagens do ROTO CUT:

É necessário menos tempo para realizar a mistura nos misturadores de forragens
Melhor qualidade de forragem
Menos resíduos de forragens

Seguro: bases de corte hidráulicas.

Graças ao piso rebaixável automaticamente, os bloqueios podem ser eliminados comodamente a partir da cabina. Isto é apenas possível com as enfardadeiras de fardos quadrados da CLAAS. Os fundos hidráulicos de corte são rebaixados hidraulicamente, em caso de sobrecarga, o que permite que o rotor arranque de novo e automaticamente. O piso rebaixável permite aceder com facilidade às lâminas.

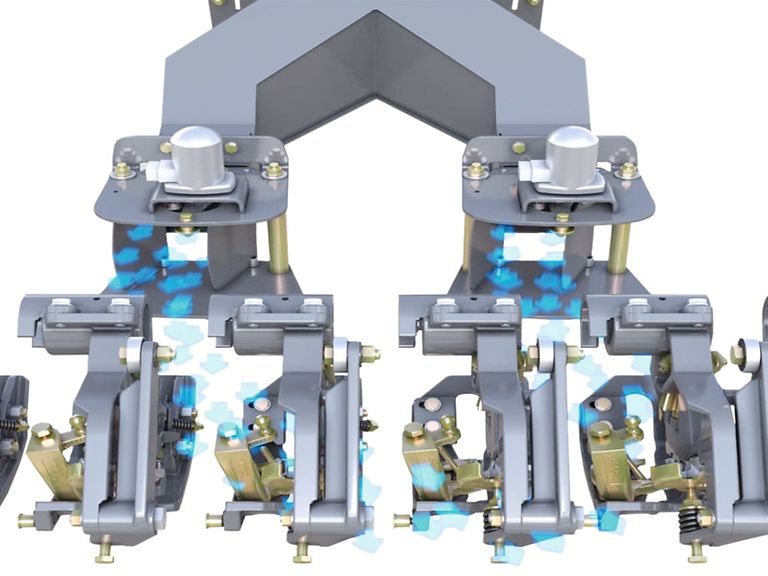

Atado de forma limpa com o TURBO FAN.

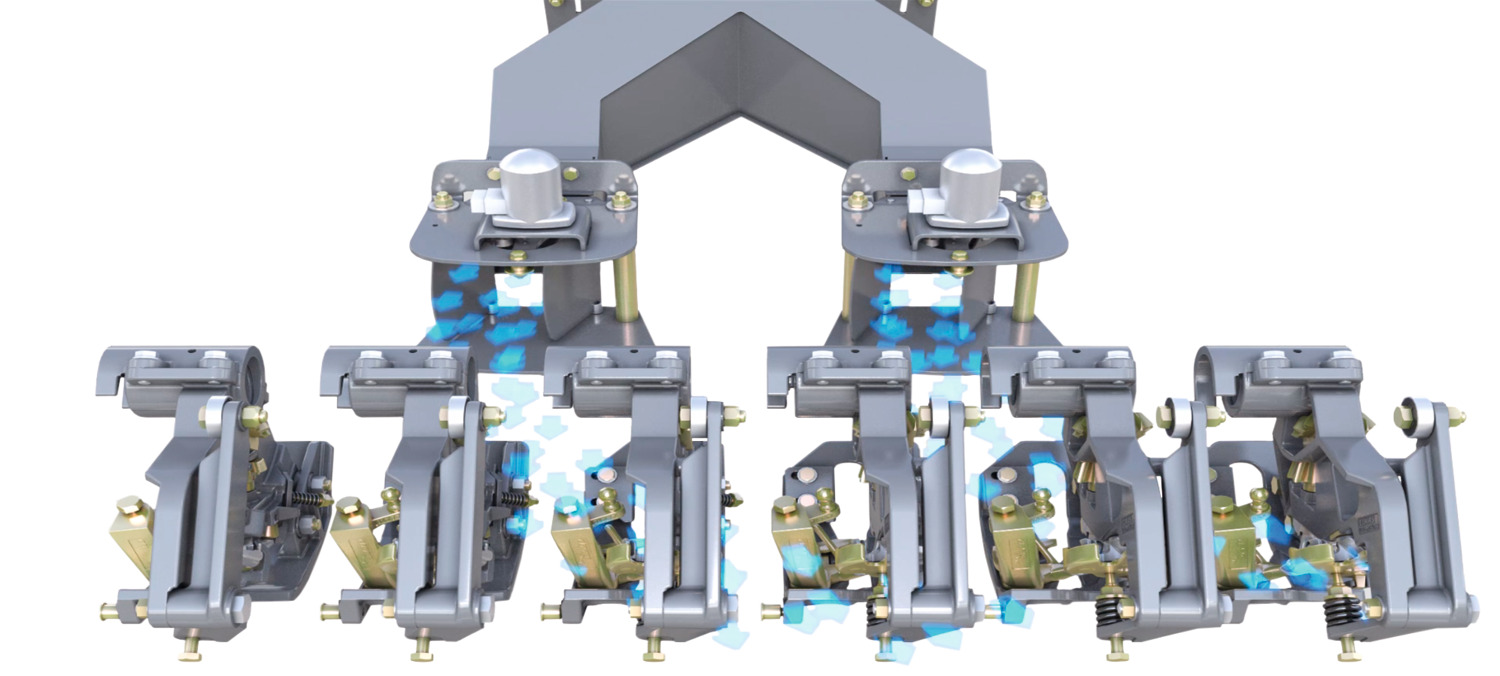

O sistema TURBO FAN limpa, de forma permanente, o atador CLAAS da QUADRANT 5300, 5200 e 4200. O fluxo de ar reforçado, de 140 km/h, e a distribuição ativa do ar permitem que isto aconteça. Assim, as enfardadeiras QUADRANT operam mesmo em condições adversas ou durante períodos de funcionamento prolongados.

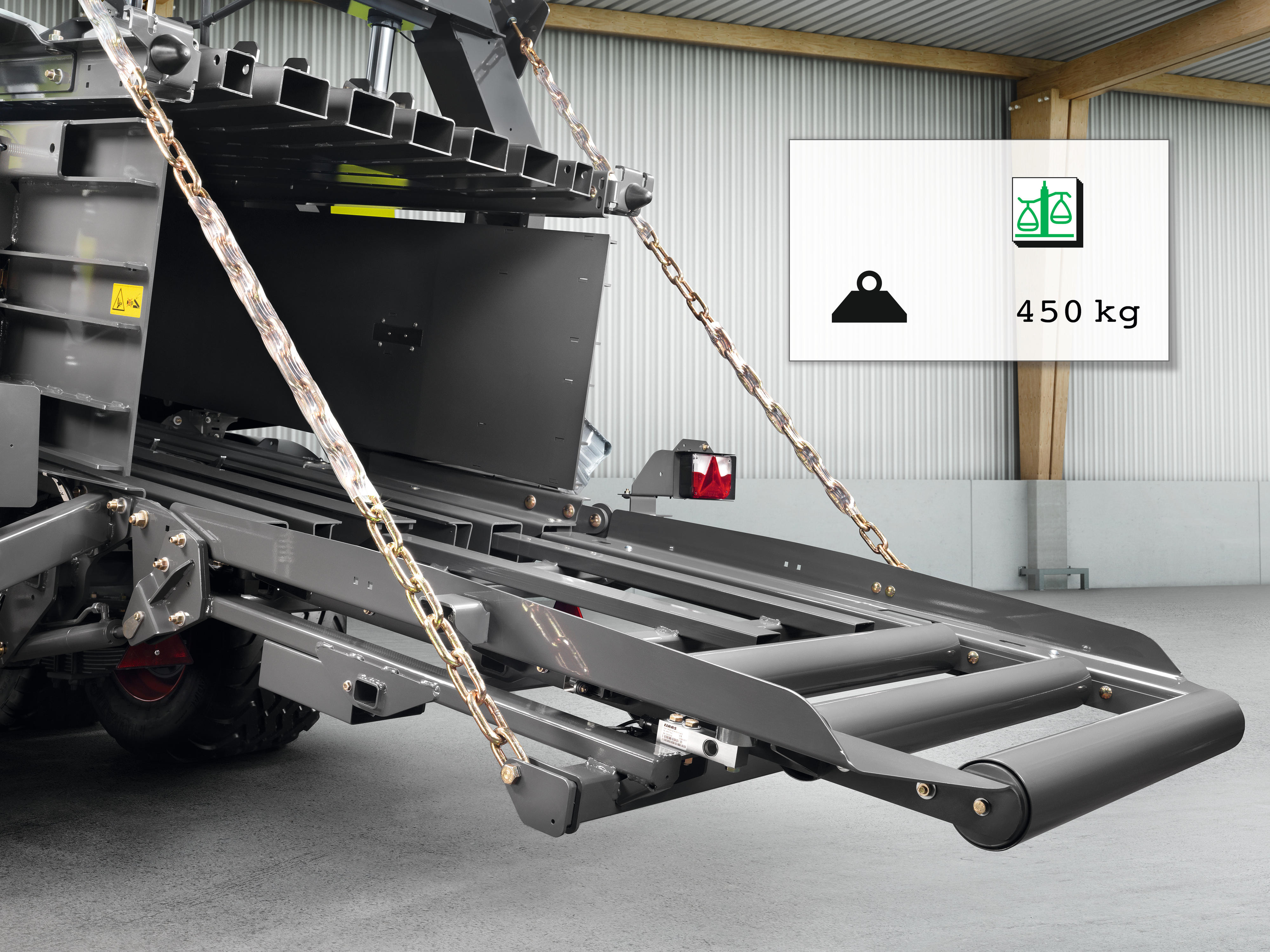

Sistema integrado de pesagem de fardos.

Nos modelos QUADRANT, o peso exato do fardo é apresentado no terminal durante os trabalhos e é introduzido no pedido do cliente. Graças ao sistema de pesagem de fardos, os pesos dos fardos podem ser consultados e processados através do TELEMATICS em qualquer local.

Todos os dados importantes, como p. ex. peso, disponíveis para consulta no TELEMATICS on IMPLEMENT (TONI) ou no sistema de gestão de tarefas
Melhorar os tempos de funcionamento, apoiar os condutores, otimizar os custos: tudo remotamente

Melhor rendimento.

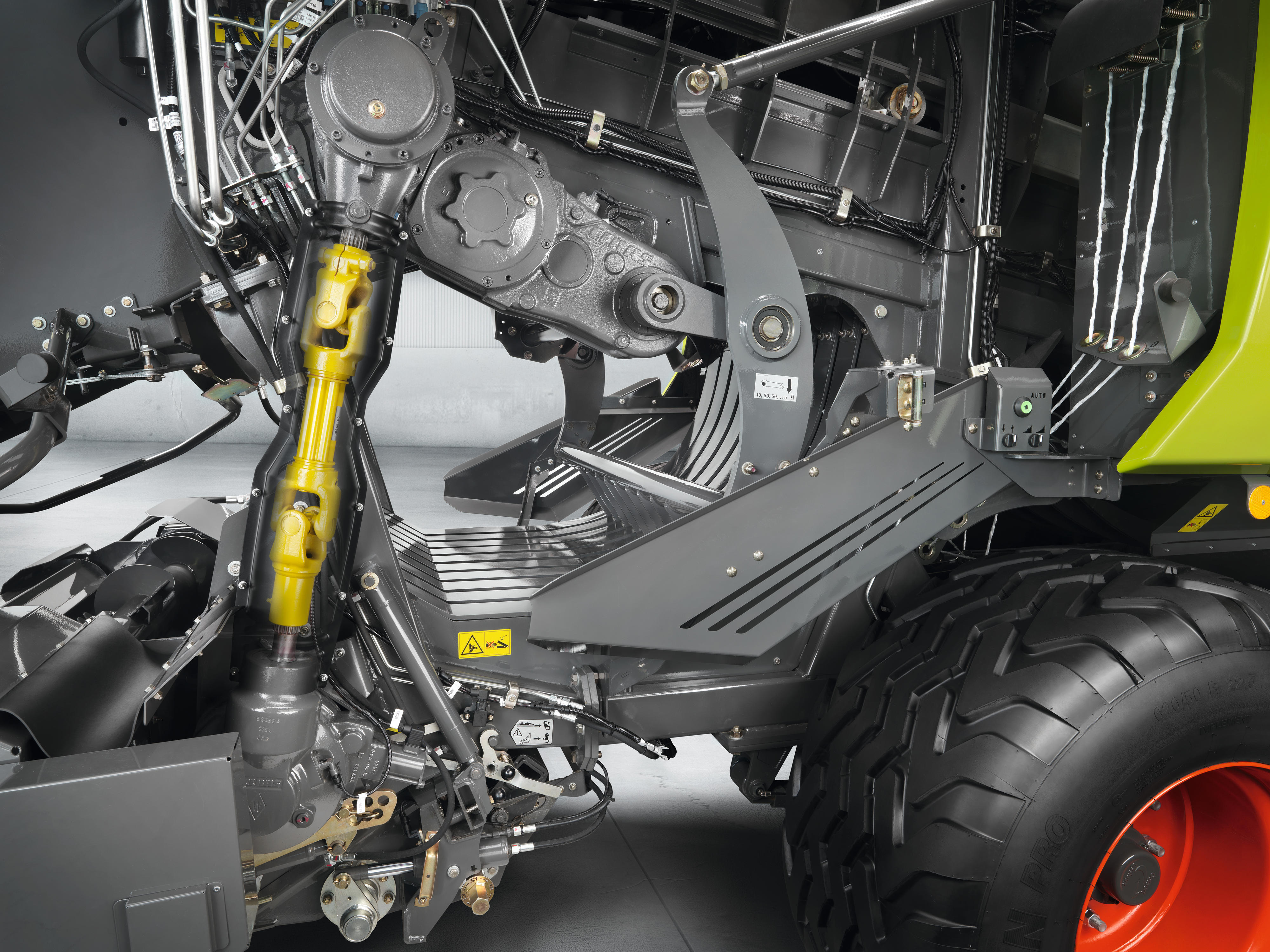

O sistema de proteção de unidade interativa com acoplamento integrado na caixa de velocidades aumenta, significativamente, o binário transmitido pela embraiagem (14% no rotor e 13% no alimentador). Os dois componentes, a transmissão e o acoplamento estão isentos de manutenção.

Regulação automática da pressão.

A pressão ideal por toque do botão: a regulação automática da pressão assegura um conforto perfeito. Deste modo, inclusive os condutores menos experientes poderão alcançar facilmente a potência máxima da máquina.

Dados técnicos

Modelo	at_pr_bale_size	at_pr_intake_system	at_knife_drawer	at_pr_fine_cut	at_pr_automatic_baling_pressure_control	at_pr_bale_weighing_system
5200 EVOLUTION FC Tandem	1.20 x 0.70 m
5200 EVOLUTION RC Tandem	1.20 x 0.70 m
5200 EVOLUTION RF Tandem	1.20 x 0.70 m
5200 EVOLUTION RF	1.20 x 0.70 m
