QUADRANT 5200 EVOLUTION
Calcule con un mayor caudal.

La nueva QUADRANT EVOLUTION está preparada para enormes rendimientos de caudal por hora. El flujo ha sido homogeneizado y acelerado, de manera que usted pueda trabajar de forma más rápida y homogénea. Esto empieza por el  pickup, capaz de absorber sin problemas incluso hileras grandes e irregulares. Y termina en pacas perfectamente empacadas, especialmente compactadas en los bordes para que mantengan su forma durante su transporte y almacenamiento.

Puntos fuertes:

Buen caudal y una excelente densidad de paca con 56 recorridos de pistón/min
Óptimo peso de paca dependiendo de la cantidad de forraje gracias a la precámara conmutada hidráulicamente
Excelente calidad de corte con FINE CUT con 51 cuchillas
Canal de empacado de 3,85 m de largo

Puntos destacados y novedades QUADRANT

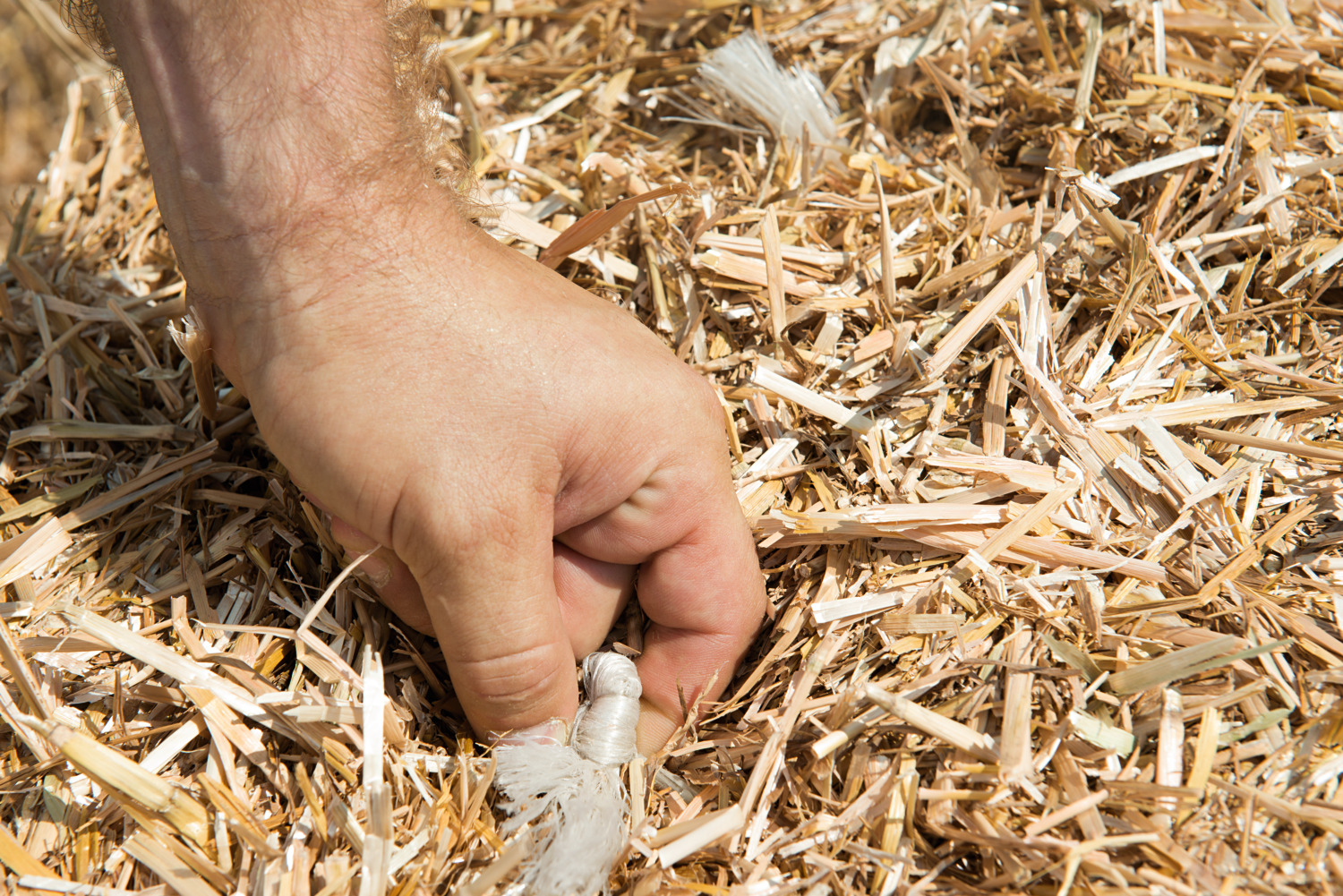

Hoy les presentamos:  El nudo perfecto.

Atado acreditado.

Desde hace más de tres décadas, CLAAS es el líder en el sector de las macroempacadoras. El anudador de lazos CLAAS tiene una firmeza de nudos un 20% mayor a la de cualquier anudador doble, trabajando siempre sin restos de hilo.

Ahorrativo y seguro.

El anudador de lazos CLAAS tiene una firmeza de nudos superior en un 20%
Al evitar restos de hilo, ahorra hasta 0,5 m de hilo por paca
La guía desplegable del hilo hace que el primer enhebrado sea aún más confortable
El freno de hilo se puede ajustar rápidamente, pudiendo ser adaptado sin herramientas al hilo de atado
Un depósito de agua integrado sirve para limpiarse cómodamente las manos
Las juntas del sector automovilístico mantienen la caja de hilo libre de polvo

De larga vida útil y muy robusto.

Fiabilidad tranquilizadora.

El tubo principal, el portapúas y los dos platos excéntricos están preparados para muy altos rendimientos. El embrague del rotor y del acarreador se comunican entre si. La máquina siempre está sincronizada al 100%.

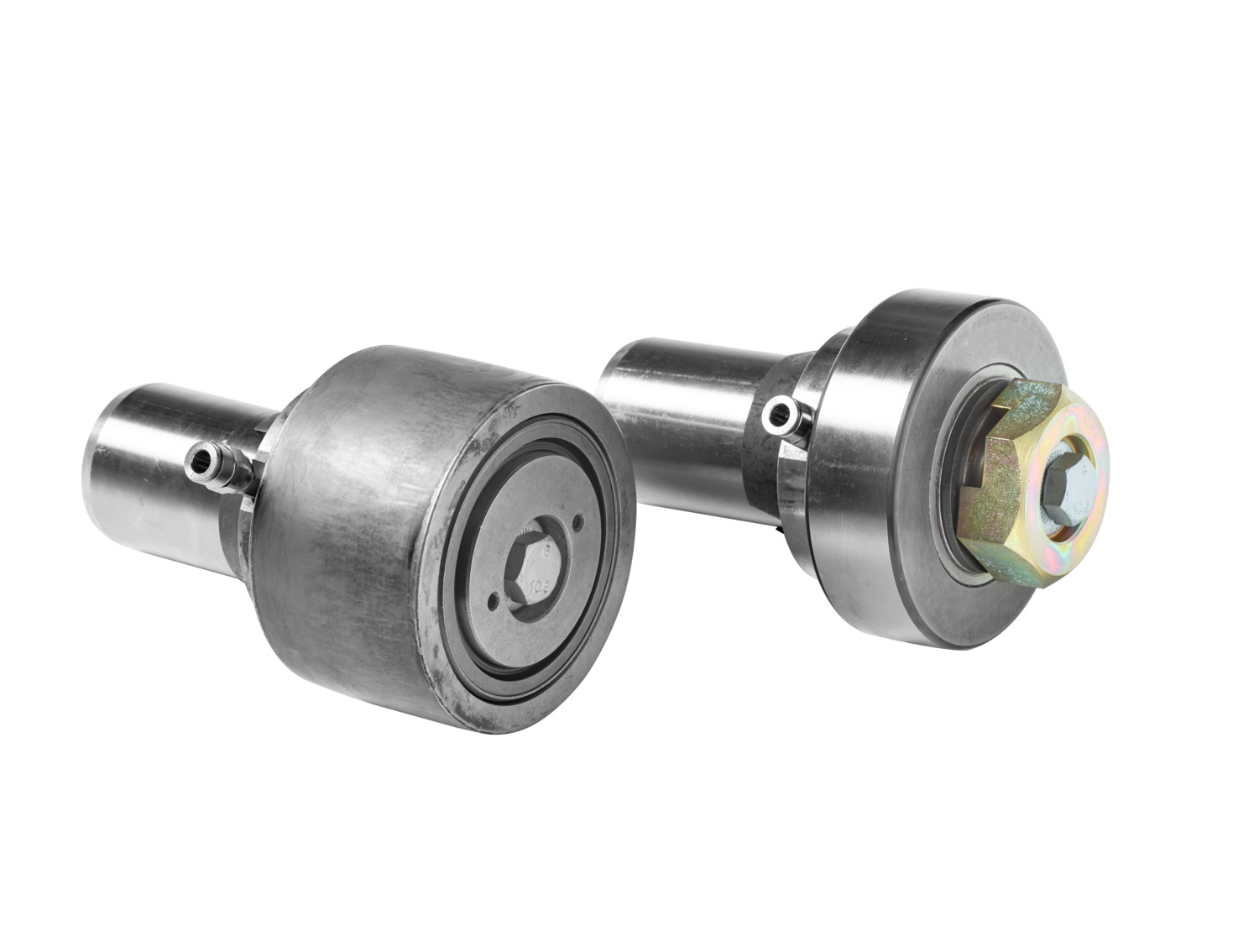

Las roldanas del pistón HD marchan por rodamientos de pistón que tienen una vida útil mucho más larga y no tienen que ser sustituidos.
El pistón de empacado HD, con segmentos de desgaste de gran calidad S700, es especialmente resistente
Para duros trabajos especiales en paja de maíz o caña de azúcar, están disponibles un total de cinco diferentes kits HD

Cómodo y productivo.

Confort relajado.

La QUADRANT le ayuda con un gran confort en cada trabajo. Forma, relajado, pacas perfectamente empacadas, con bordes especialmente compactados, especialmente estables para su transporte y almacenamiento.

Usted maneja la rampa de pacas y el expulsor de pacas cómodamente desde el asiento del operario (opcional)
Una PROFICAM está montada en el canal de empacado y tiene las pacas empacadas siempre controladas
La imagen puede ser mostrada opcionalmente en un monitor individual o en el nuevo CEMIS 700

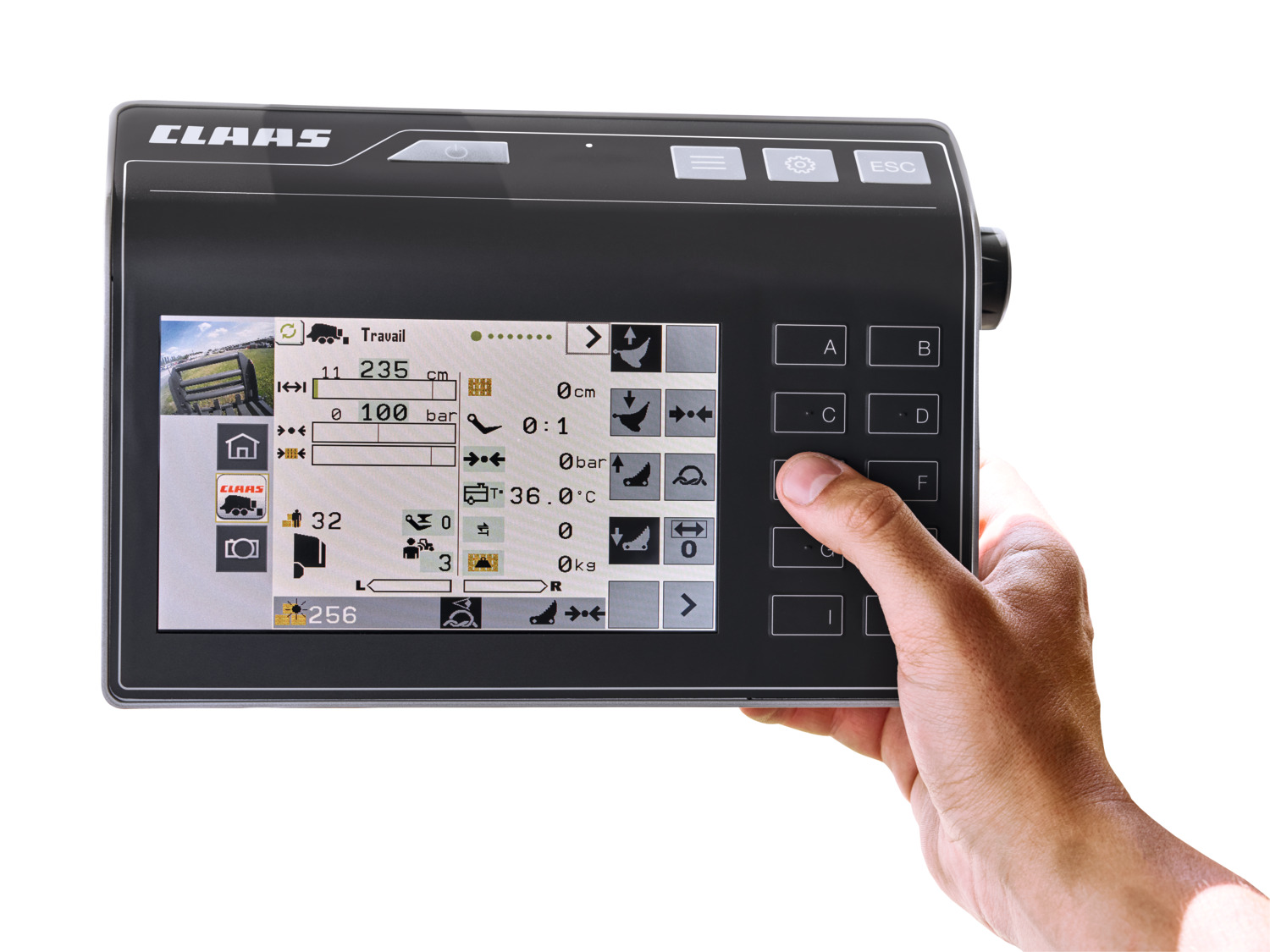

Maneja intuitivamente el CEMIS 700, de 7", de forma táctil, con teclas o con botón giratorio
TONI (TELEMATICS ON IMPLEMENT) transfiere los datos principales de la empacadora automáticamente a la nube

Con un gran caudal y exactitud.

Gran potencia.

El POWER FEEDING SYSTEM (PFS) trabaja con un régimen de revoluciones un 10% mayor. Las velocidades del pick up, PFS y rotor están interadaptadas entre si. Su ventaja: pacas súper-duras, compactadas de forma homogénea y con bordes bien definidos en todo tipo de hileras.

Gracias a un control bilateral con excéntrica, el pick up tiene un funcionamiento especialmente suave. El seguro por separado del pick up y el PFS incrementa el rendimiento de trabajo
La tapa superior de empacado optimizada ofrece pacas súper-duras hasta en los bordes
Tapas de empacado laterales continuas compactan las pacas de forma más homogénea
La forma cerrada de la cámara de empacado garantiza pacas con bordes especialmente bien formados, también en las esquinas

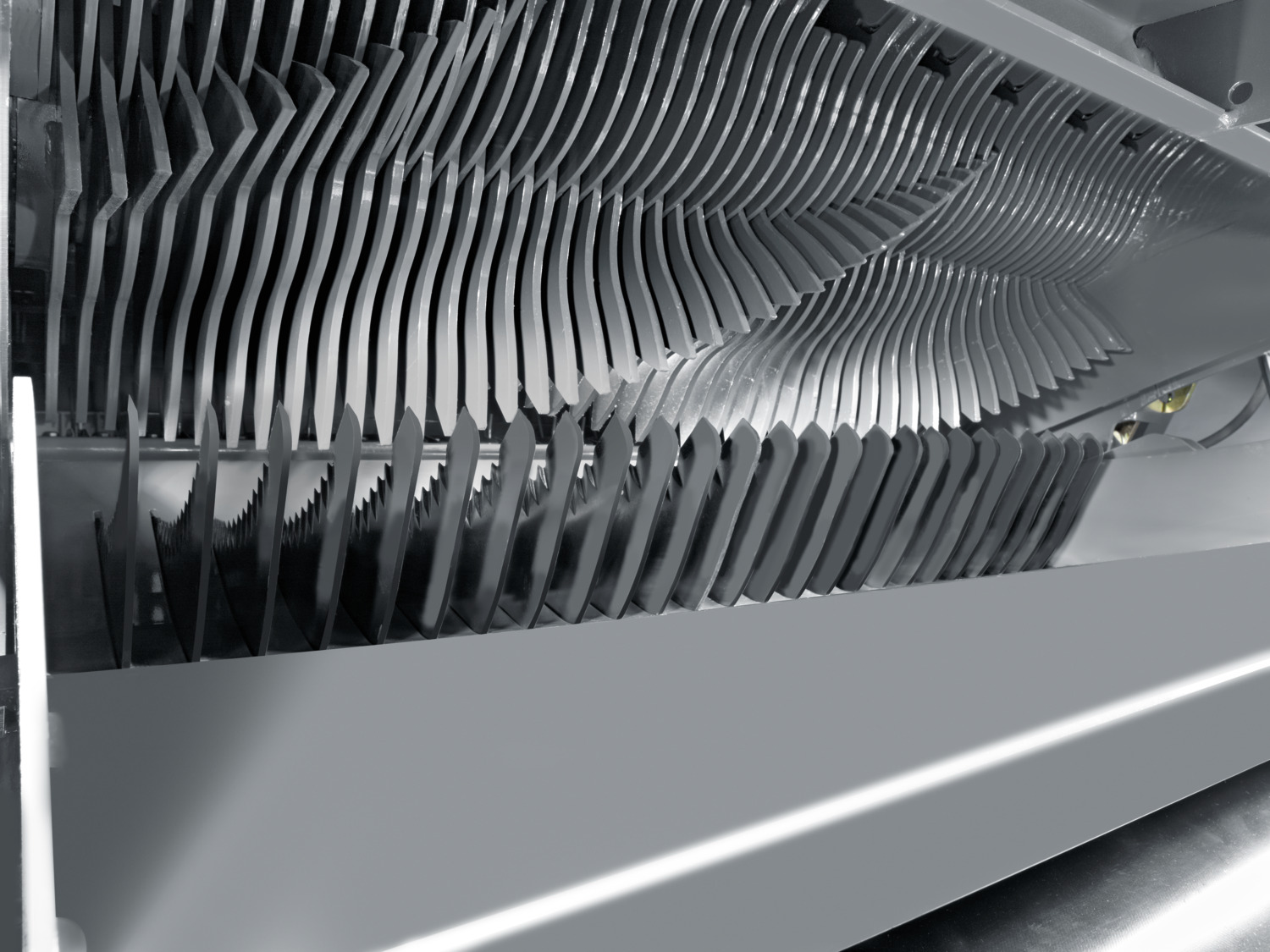

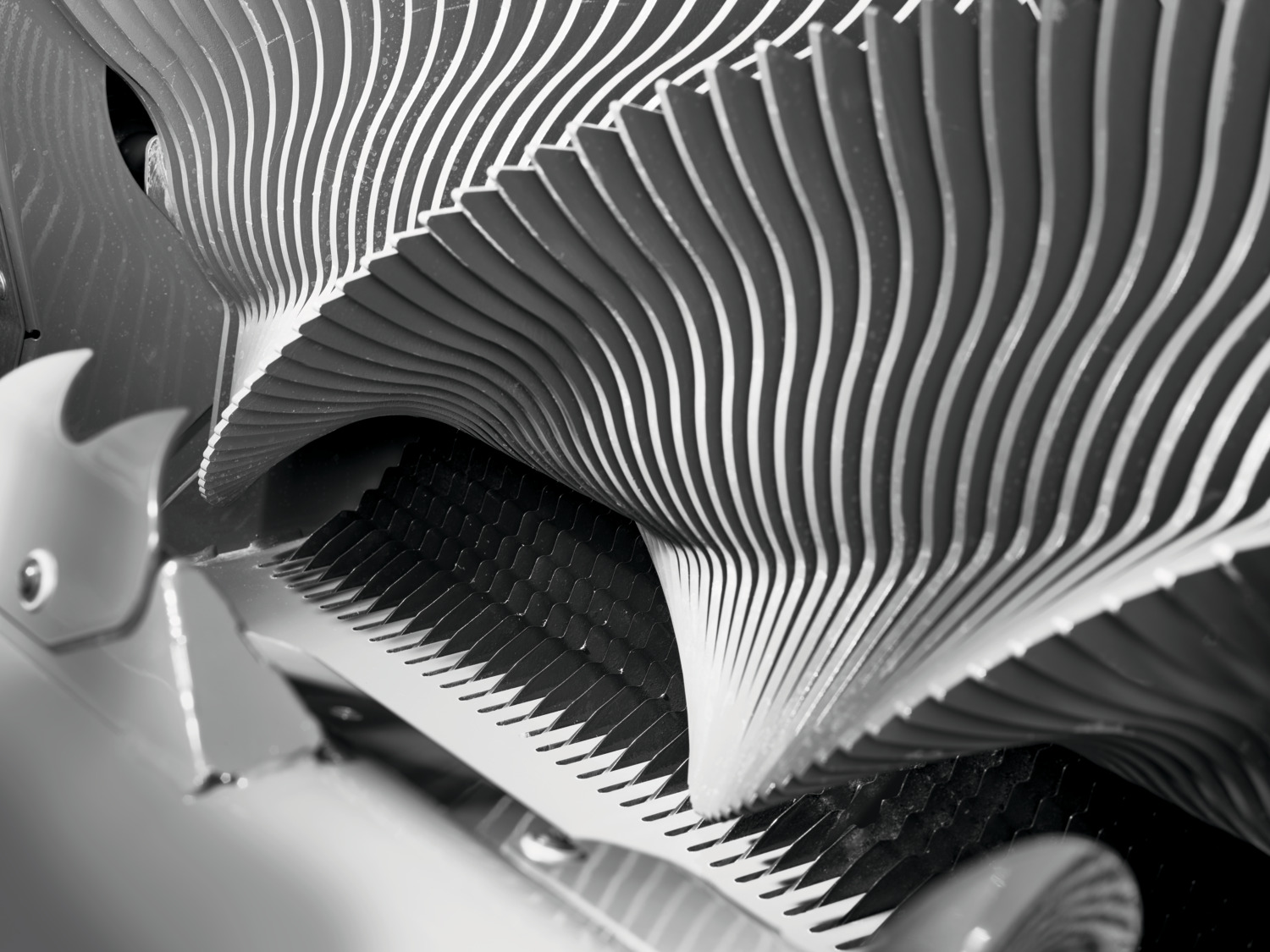

La tecnología FINE CUT ofrece, con 51 cuchillas, la mejor calidad de corte

La mejor paja corta.

FINE CUT – casi ningún tallo de más de  22 mm.

Gran calidad de forraje con FINE CUT
Para el correcto cuidado de los animales: Un corte corto ofrece una calidad ideal de esparcido
Nueva conmutación de grupos de cuchillas requiere menos mantenimiento y ahorra tiempo.

Las ventajas:

Mejora importante de la recepción del forraje
Menos residuos
Estimulación de la actividad digestiva
Aumento de la toma de alimento total
Minimización de los tiempos para la eliminación de los restos de forraje y limpiar el comedero

Corte fino – calidad ideal para el esparcido.

Limpio procesamiento para un correcto cuidado de los animales
Fácil de soltar, menos necesidad de fuerza al esparcirla, no se abren las puntas
Menores pérdidas de animales en las granjas avícolas, ya que las aves no se comen la paja
Componente estructural ideal en la raciones para el ganado
Menos tiempo requerido para la mezcla en los comederos

Más cortes por minuto.

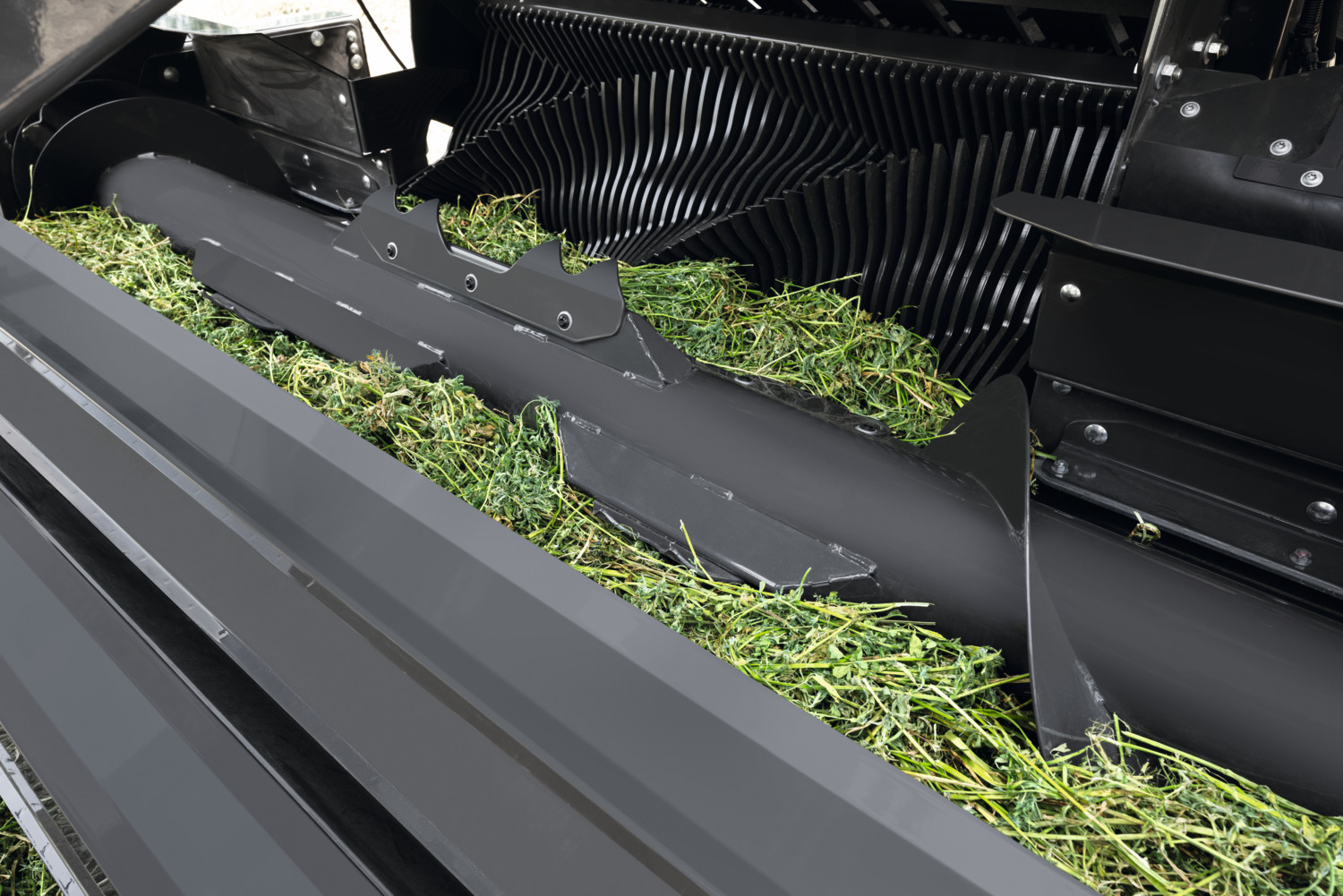

La mayor calidad de ensilado con ROTO CUT.

Calidad de ensilado de primera con una óptima fermentación del ácido láctico gracias a ROTO CUT
Mayor compactación y soltura más fácil del ensilado
Activación ajustable de grupos de cuchillas con cantidad de cuchillas adecuada para cualquier trabajo
Menos atascos con el fondo de corte hidráulico

Ventajas de ROTO CUT:

Menos tiempo requerido para la mezcla en los comederos
Mejor calidad de forraje
Menos restos de forraje

Seguro: El fondo hidráulico de corte.

Gracias al fondo automáticamente abatible se pueden eliminar atascos cómodamente desde la cabina. Esto solo existe en las macroempacadoras de CLAAS. El fondo de corte baja hidráulicamente en caso de sobrecarga, permitiendo que el rotor se vuelva a poner en marcha automáticamente. El fondo abatible permite un fácil acceso a las cuchillas.

Nudos limpios con TURBO FAN.

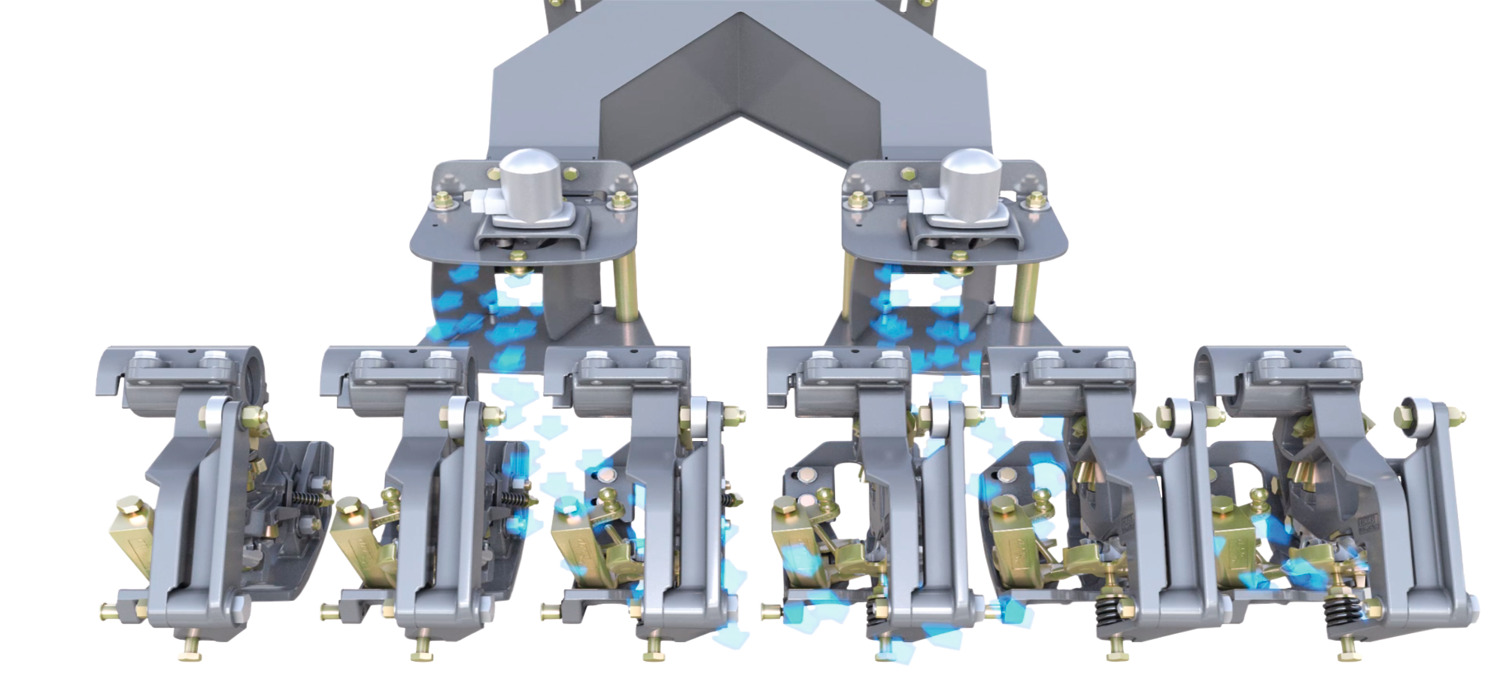

El sistema TURBO FAN limpia permanentemente los anudadores CLAAS de la QUADRANT 5300, 5200 y 4200. Su fuerte corriente de aire de 140 km/h y su reparto activo del aire lo hacen posible. De esta manera, las empacadoras QUADRANT trabajan también de forma fiable en condiciones difíciles o durante largas jornadas.

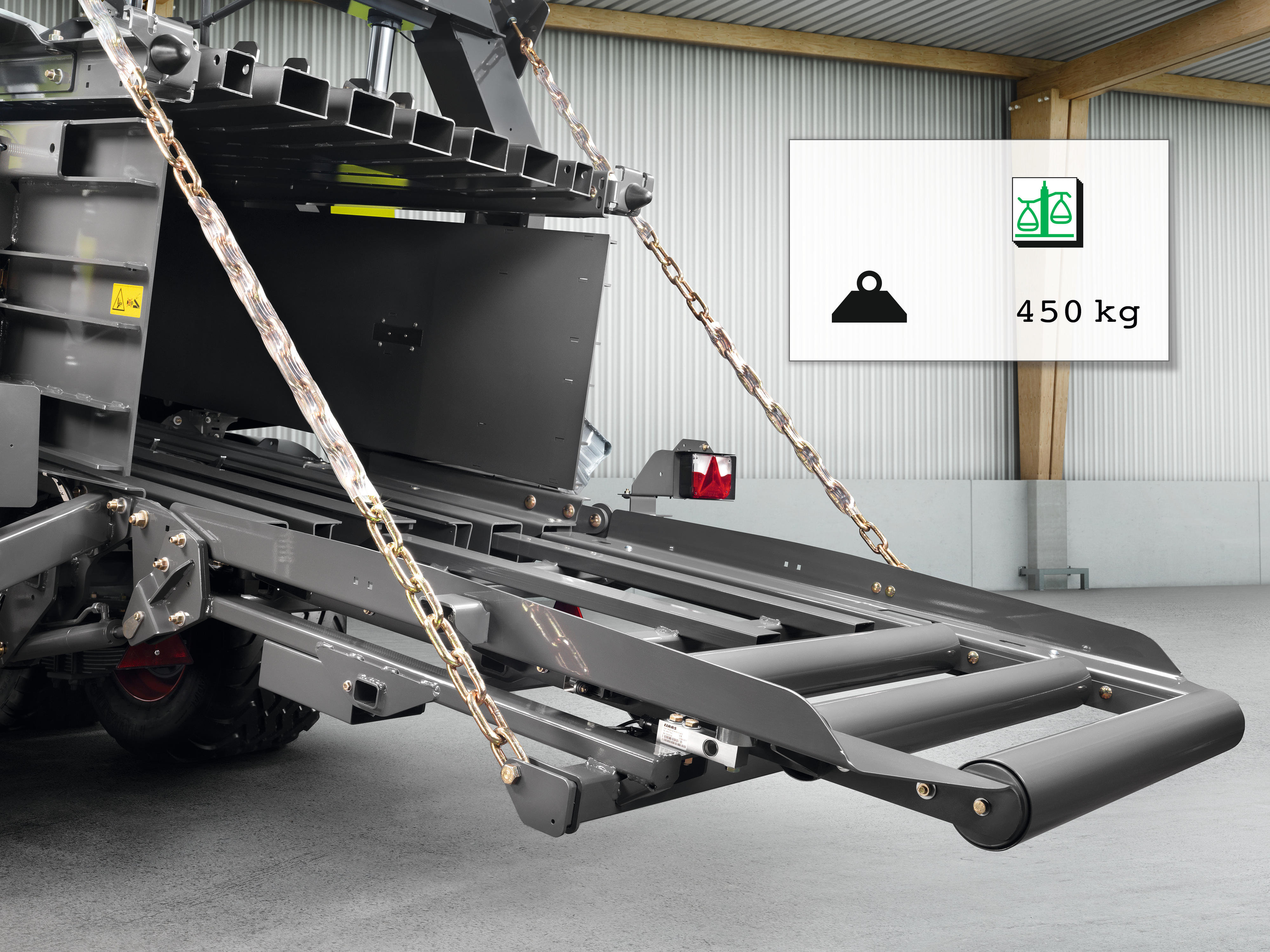

Sistema integrado para pesar las pacas.

El peso exacto de una paca es mostrado en los modelos QUADRANT en el terminal durante el trabajo y es registrado en el pedido del cliente. Con el sistema de pesado de la paca, los pesos de las pacas pueden ser vistos y procesados en cualquier lugar con TELEMATICS.

Todos los datos importantes, como p. ej. el peso, disponibles inmediatamente en TELEMATICS on IMPLEMENT (TONI) o la gestión de tareas
Mejorar los tiempos operativos, apoyar al conductor, optimizar los costes: Todo por control remoto

Mejor caudal.

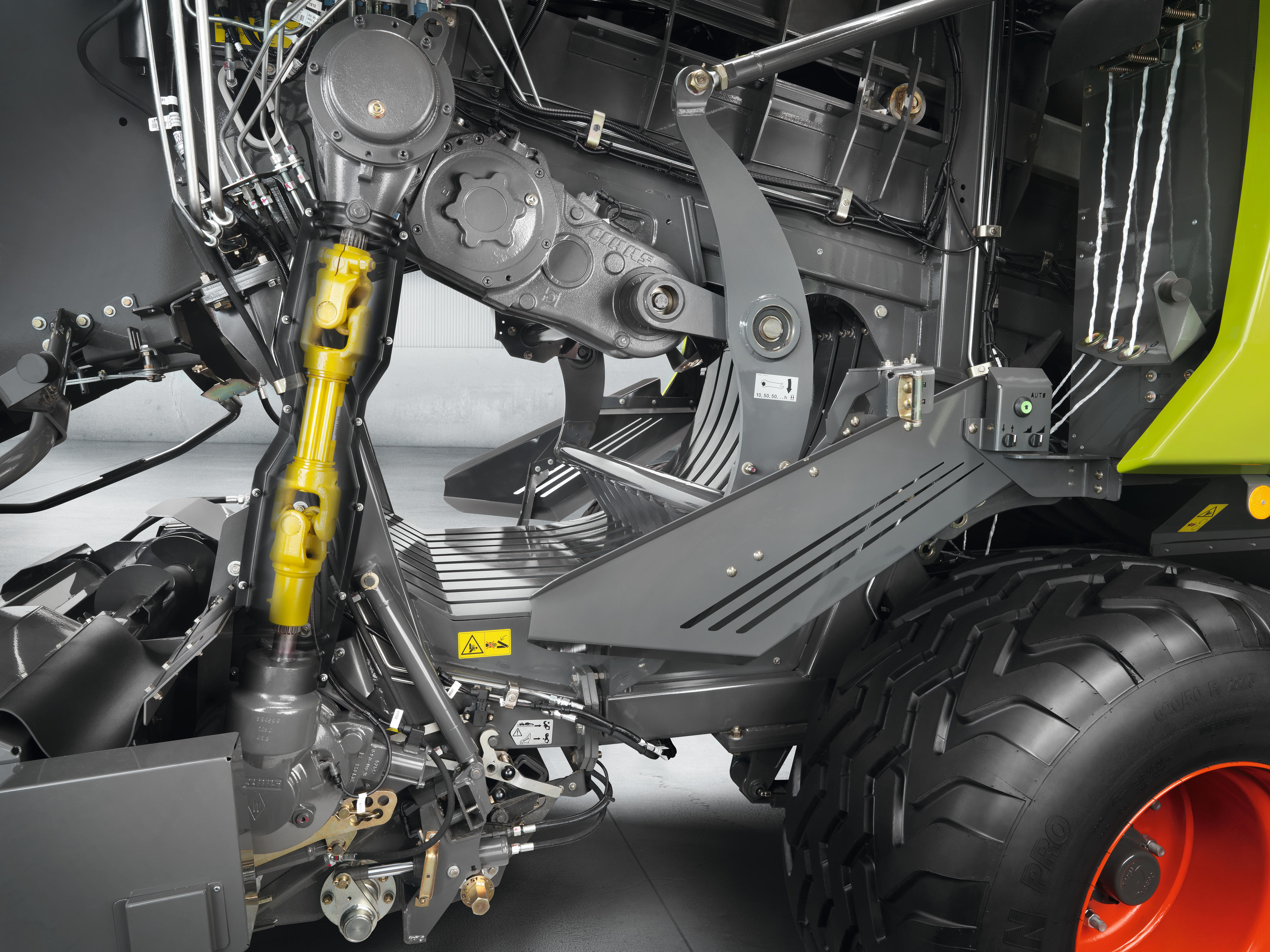

Con la seguridad motriz interactiva con embrague integrado en el engranaje, el esfuerzo de torsión transferido por el embrague es incrementado en gran medida (14% en el rotor y 13% en el acarreador). Ambos componentes, transmisión y embrague, están exentos de mantenimiento.

Reglaje automático de la presión de empacado.

La óptima presión de la empacadora pulsando un botón: La regulación automática de la presión de empacado ofrece un perfecto confort. Así incluso operarios con una menor experiencia pueden alcanzar el rendimiento máximo de la máquina.

Datos técnicos

Modelo	Canal de empacado (anchura x altura)	Sistema de alimentación	Bastidor de cuchillas	Tamaño de neumáticos	Reglaje autom. de la presión de empacado	Dispositivo de pesaje de pacas
5200 EVOLUTION RC Tandem	1.20 x 0.70 m	ROTO CUT	Sí	620/50-22.5	disponible	disponible
5200 EVOLUTION RF Tandem	1.20 x 0.70 m	ROTO FEED	Sí		disponible	disponible
