Zuverlässigkeit pur.
Heckmähwerke DISCO

Die DISCO Heckmähwerke mit MAX CUT Mähbalken sind schlagkräftig und zuverlässig – egal unter welchen Bedingungen.

Für alle Anforderungen, Arbeitsbreiten und Traktoren das passende DISCO.

MAX CUT für alle.
Auch die kleinsten Modelle profitieren von der CLAAS Profitechnik.
Mit Aufbereiter.
Effektive Zeitnutzung für bestes Futter.
Ohne Aufbereiter.
Leichtzügig und zuverlässig unterwegs.

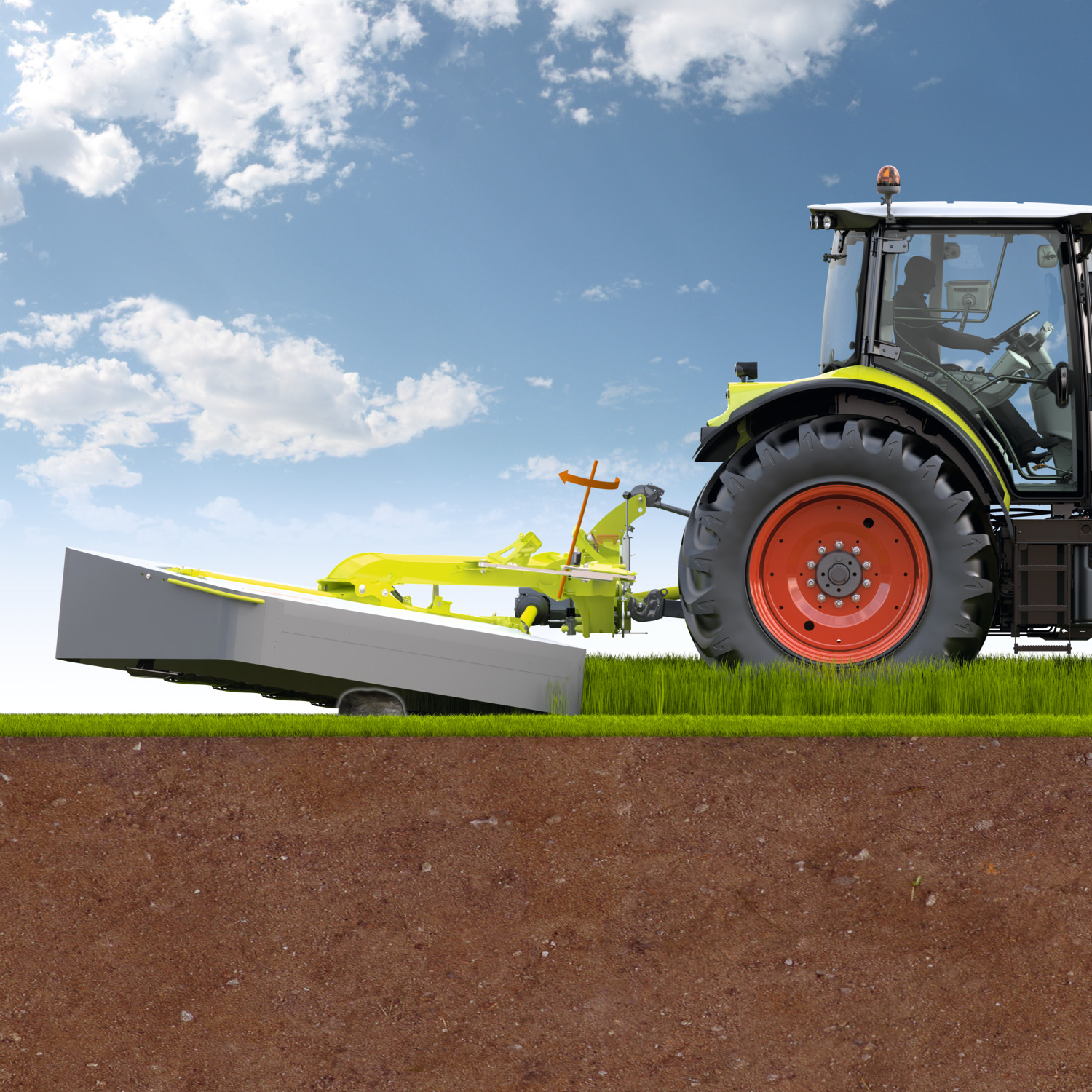

Nahe am Traktor.
Kurze und nahe Aufhängung.

Die Technik vom Mähwerk DISCO.

MAX CUT.

Wellenförmige geprägte Wanne für nach vorne versetzte Mähscheiben
Optimaler Tunneleffekt, verstärkt durch Gleitkufen mit Spoilerwirkung
Innovatives Schraubkonzept für maximale Biege- und Formstabilität
Dauergeschmierter, wartungsfreier Mähbalken für maximale Lebensdauer
SAFETY LINK Sicherheitsmodule zum Balkenschutz bei Kollision
Extra gehärtete und geformte Kufenzwischenstücke für einen sauberen Schnitt
Sehr kleine Balkenöffnungen für höchste Festigkeit

Entlastung.

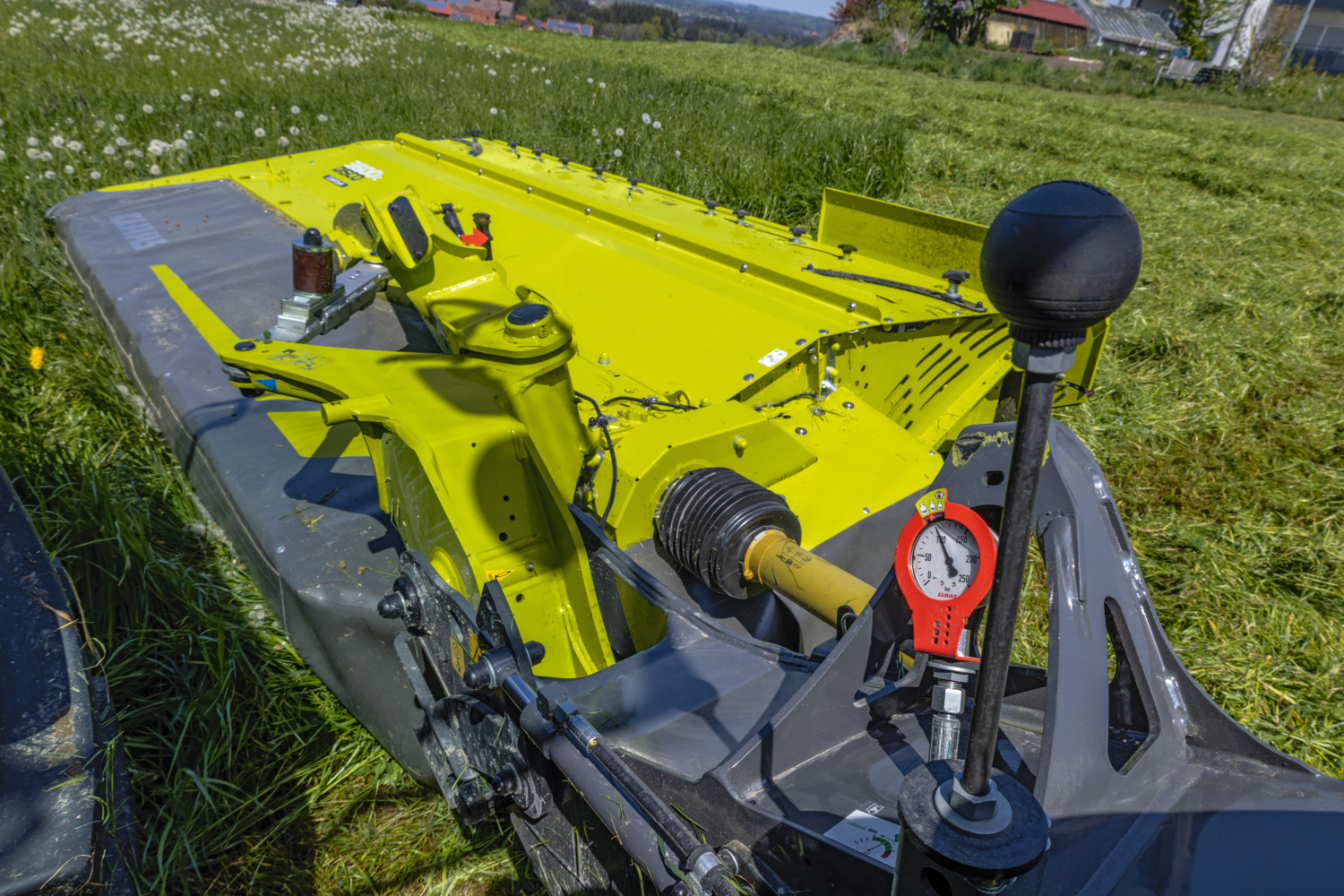

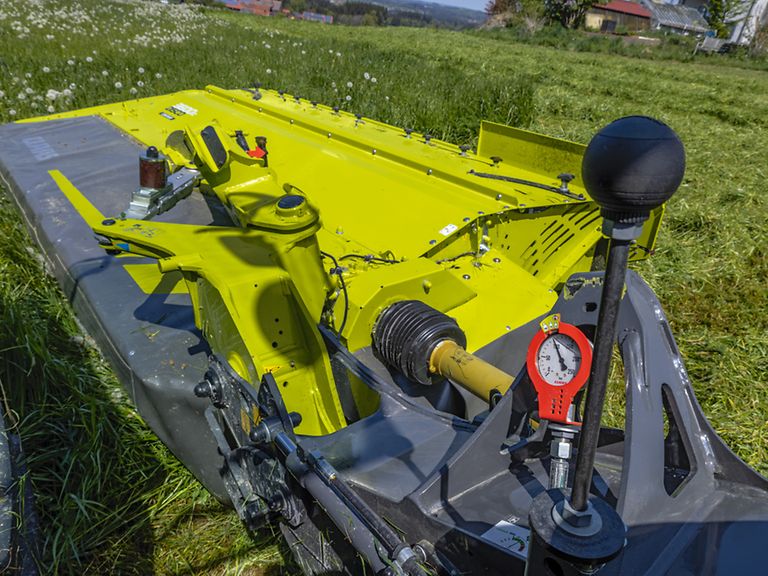

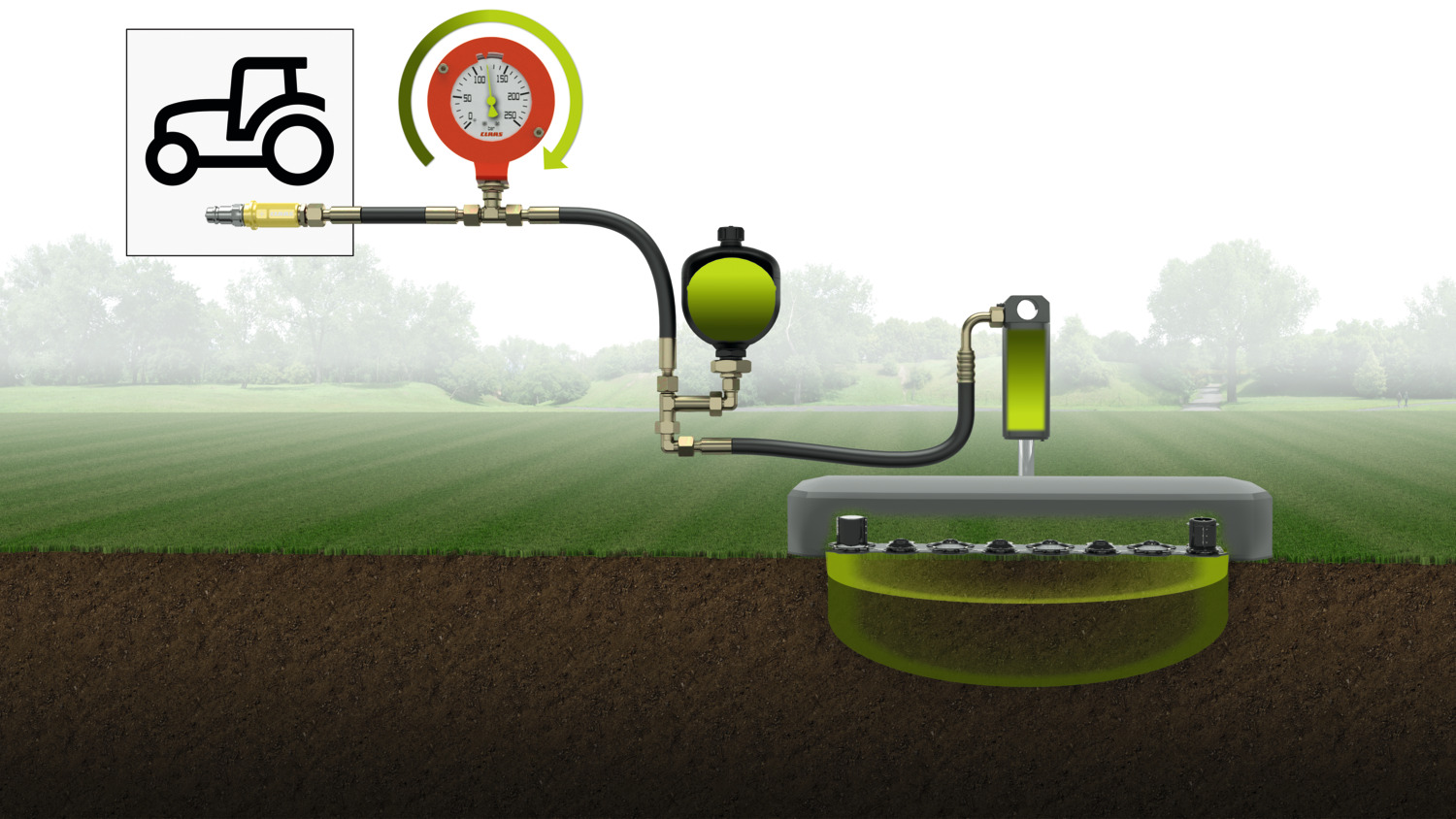

ACTIVE FLOAT macht es möglich, schnell und unkompliziert auf unterschiedlichste Bedingungen wie nasse Stellen oder trockene Kuppen sowie inhomogene Bestände zu reagieren. Über ein einfachwirkendes Steuergerät lässt sich der Auflagedruck des Mähwerks flexibel regulieren – auch während der Fahrt. Ein von der Kabine aus gut einsehbares Manometer zeigt stets den eingestellten Wert an.

Drehzahlreduzierung.

Alle DISCO Scheibenmähwerke können je nach Einsatzbedingung auch mit reduzierter Zapfwellendrehzahl auf 850 U/min gefahren werden. Dank dieser „eingebauten Sparzapfwelle“ verringert sich der Kraftstoffverbrauch deutlich.
„Im Schnitt können Betriebe durch die reduzierte Zapfwellendrehzahl bis zu 22% Kraftstoff einsparen. Bei Einsatz eines DISCO 9200 C AUTO SWATHER sind das etwa 1,16 Liter pro Hektar und somit etwa 7 Liter pro Stunde.“ Zu diesem Ergebnis kam ein Student der Fachhochschule Kiel in 32 Feldversuchen.

Zinkenaufbereiter.

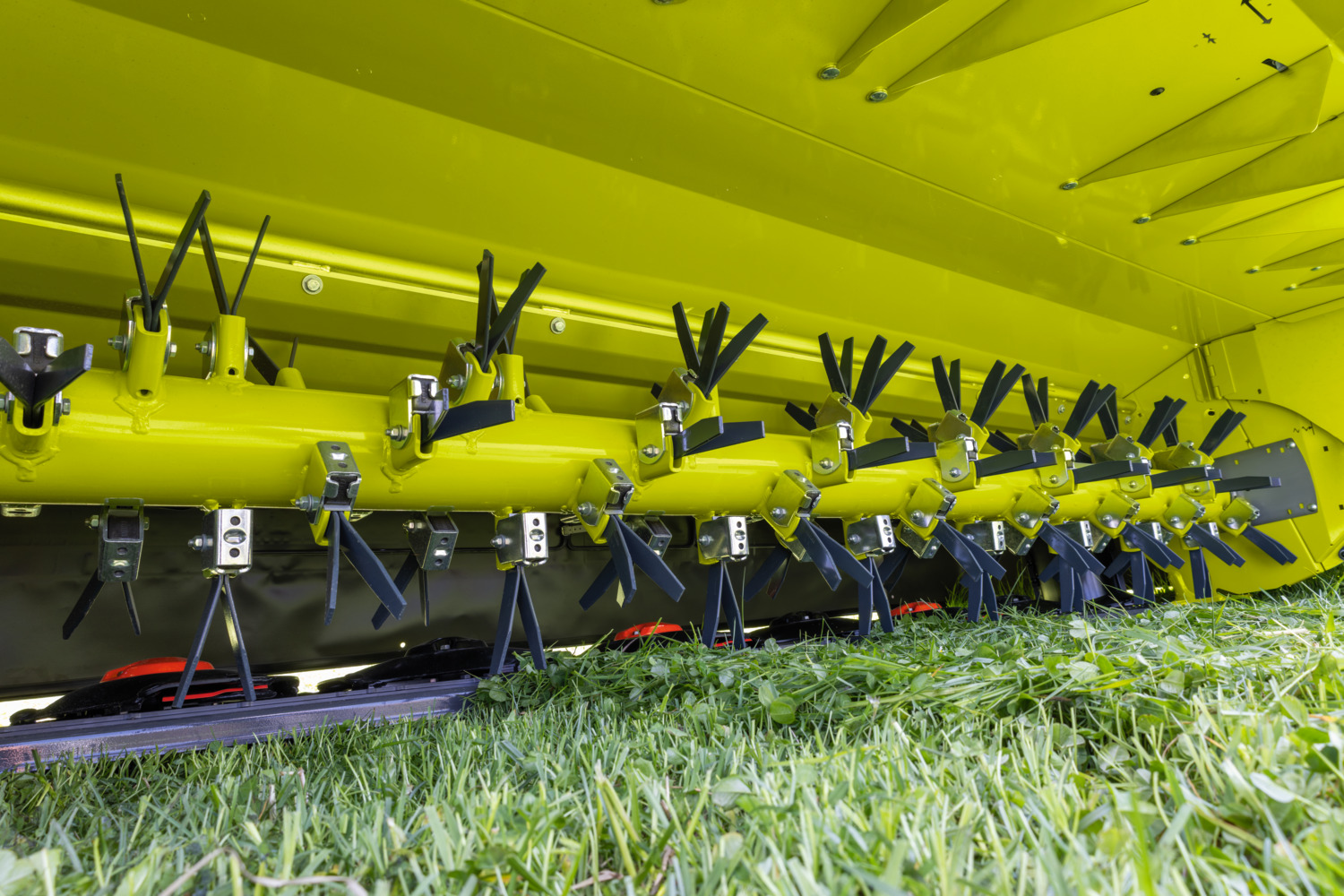

Zinkenaufbereiter mit spiralförmig angeordneten, V-förmigen Zinken sind ideal für die Grasernte. Die Aufbereitungsintensität wird über ein Schikaneblech eingestellt. Die elastische Lagerung ermöglicht das Ausweichen der Zinken, falls unerwünschte Gegenstände wie Steine in den Aufbereiter gelangen. Reparaturkosten werden so vermieden. Das Erntegut lässt sich optional mit der Breitverteilhaube über die gesamte Arbeitsbreite verteilen oder mit variabel einstellbaren Schwadblechen auf ein Schwad ablegen.

Walzenaufbereiter mit Polyurethanwalzen.

Bei blattreichen Futterarten wie Luzernen ist eine schonende Aufbereitung notwendig. Ziel ist es, die Stängel zu quetschen, ohne die Blätter zu verlieren. Hier kommt das DISCO Mähwerk mit Walzenaufbereiter wirkungsvoll zum Einsatz. Die V-förmig ineinandergreifenden, besonders langlebigen Polyurethan-Walzen quetschen die harten Stängel und schonen die Blätter. Der Aufbereitungsgrad ist über eine Federvorspannung stufenlos einstellbar. Diese schützen die Walzen gleichzeitig vor Fremdkörpern.

Optional ist ein doppelter Walzenantrieb über ein speziell entwickeltes Scherengetriebe erhältlich – für maximalen Durchsatz bei sehr massigem Erntegut. Zur Schwadformung dienen variable Schwadbleche.

Walzenaufbereiter mit Stahlwalzen.

Die optionalen Walzenaufbereiter aus Stahl bieten eine effektive Lösung zur zuverlässigen Aufbereitung, auch von dickstämmigem Erntegut, wie beispielsweise Sorghum.

Das speziell konstruierte Walzenprofil mit spitz zulaufenden Kanten gewährleistet einen intensiven Aufbereitungsgrad und ermöglicht ein gleichmäßiges Anwelken, selbst bei schwerem oder nassem Material.

Die Stahlwalzen zeichnen sich durch einen geringen Verschleiß aus und sorgen dank des doppelten Walzenantriebs für eine konstant hohe Durchsatzleistung.

Die Modelle.

Zuverlässigkeit pur.

DISCO CONTOUR.

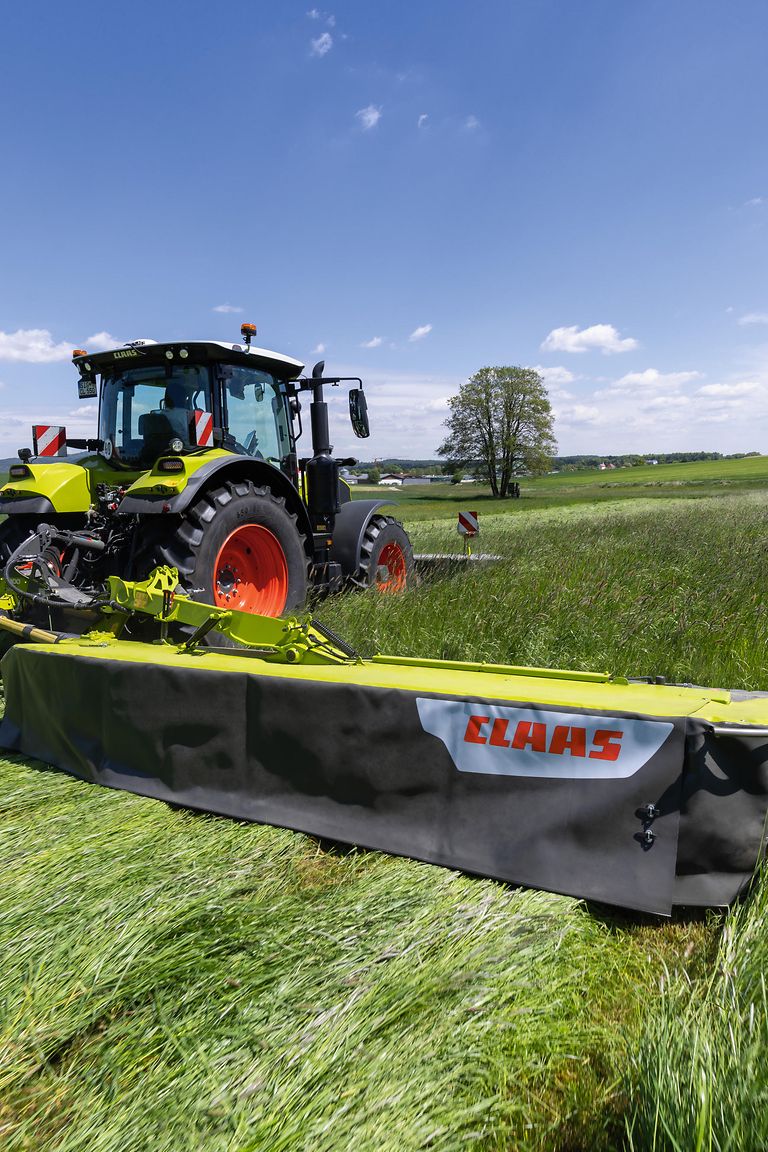

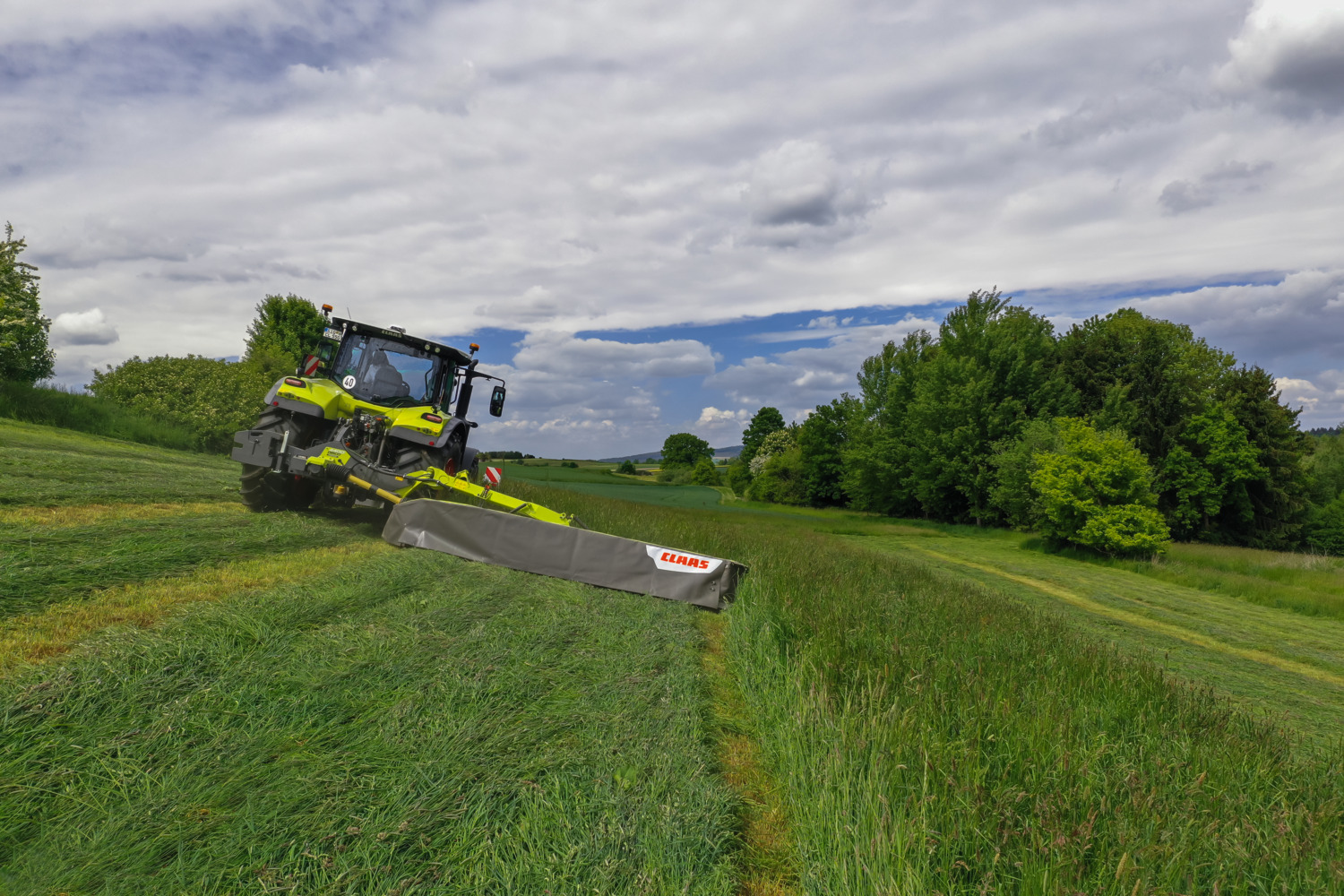

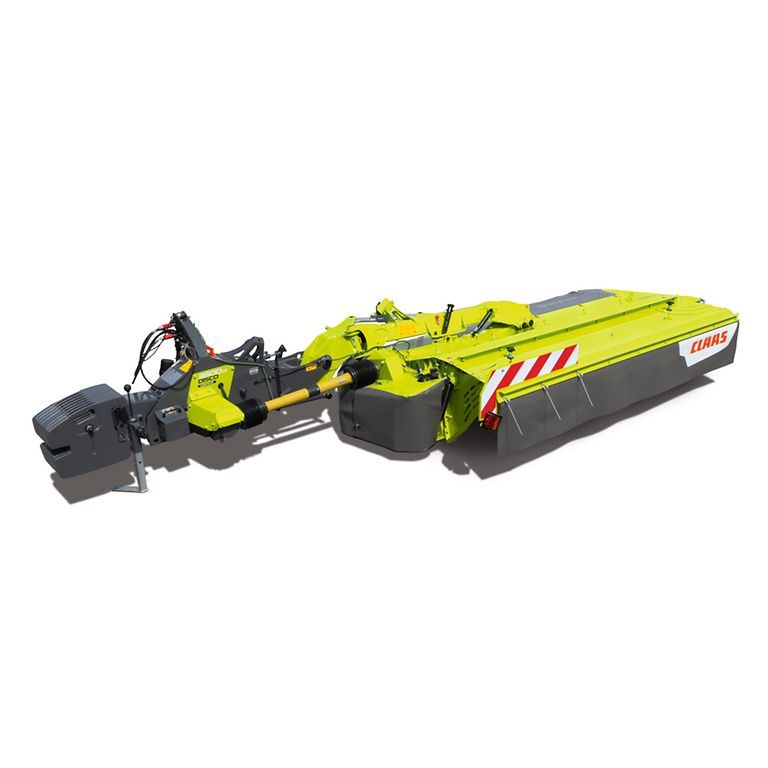

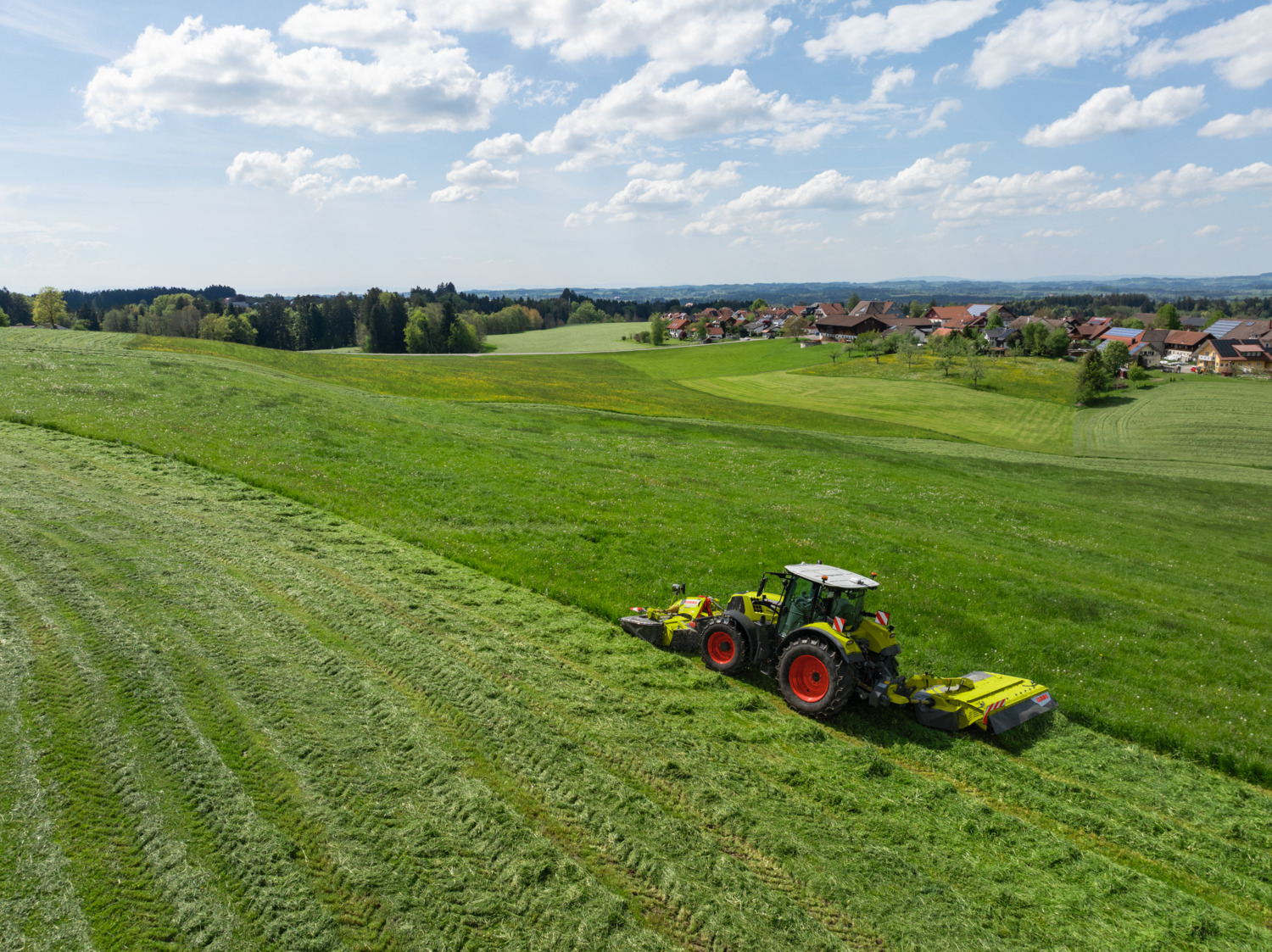

Mit den Heckmähwerken der DISCO CONTOUR Baureihe bietet CLAAS für jeden Betrieb die passende Maschine. Die schlagkräftigen Allrounder vereinen die Leistung des MAX CUT Mähbalkens mit weiteren DISCO Vorteilen. Die Mittenaufhängung sorgt bei allen Modellen für perfekte Bodenanpassung. Gleichzeitig sind sie mit ihrer 120°-Transportpositionsstellung kompakt und sicher auf der Straße unterwegs.

Ein weiterer Vorteil: Das moderne, dunkle Design sieht nicht nur gut aus, sondern ist auch weniger schmutzempfindlich.

Beste Bodenanpassung.

Die Mäheinheiten der CONTOUR Baureihe sind im Schwerpunkt aufgehängt, sodass sie frei pendeln und sich den Bodenkonturen anpassen können. Eine Pfeilmarkierung an den Auslegern zeigt die korrekte Höhe zur Einstellung an.

Solider Aufbau.

Unsere Maschinen überzeugen durch ihren rundum stabilen und sehr übersichtlichen Aufbau. Ein Beispiel: Die besonders robuste Aufbereiterhaube – gefertigt aus verschleißfestem Hardox Stahl. Gerade beim Einsatz mit Zinkenaufbereiter kann es durch hochgeschleuderte Steine zu starker Beanspruchung kommen. Hier sorgt die stabile Konstruktion für zuverlässigen Schutz und hohe Langlebigkeit.

Hydraulikbauteile sind, wo technisch möglich, im Rahmen integriert, um sie vor äußeren Einflüssen zu schützen.

Optionale Gegengewichte.

In Hanglagen oder beim Einsatz mit leichteren Traktoren wird Stabilität schnell zum entscheidenden Faktor. Optionale Gegengewichte sorgen hier für gezielten Ausgleich – für ruhigeres Fahrverhalten, höhere Hangstabilität und mehr Sicherheit in der Vorgewendeposition.

Gut geschützt.

Alle DISCO Heckmähwerke haben eine mechanische Anfahrsicherung. Durch die um 15° geneigte Anbindung weicht die Mäheinheit im Fall einer Kollision nach hinten oben aus. Zum Weiterfahren genügt ein kurzes Zurücksetzen.

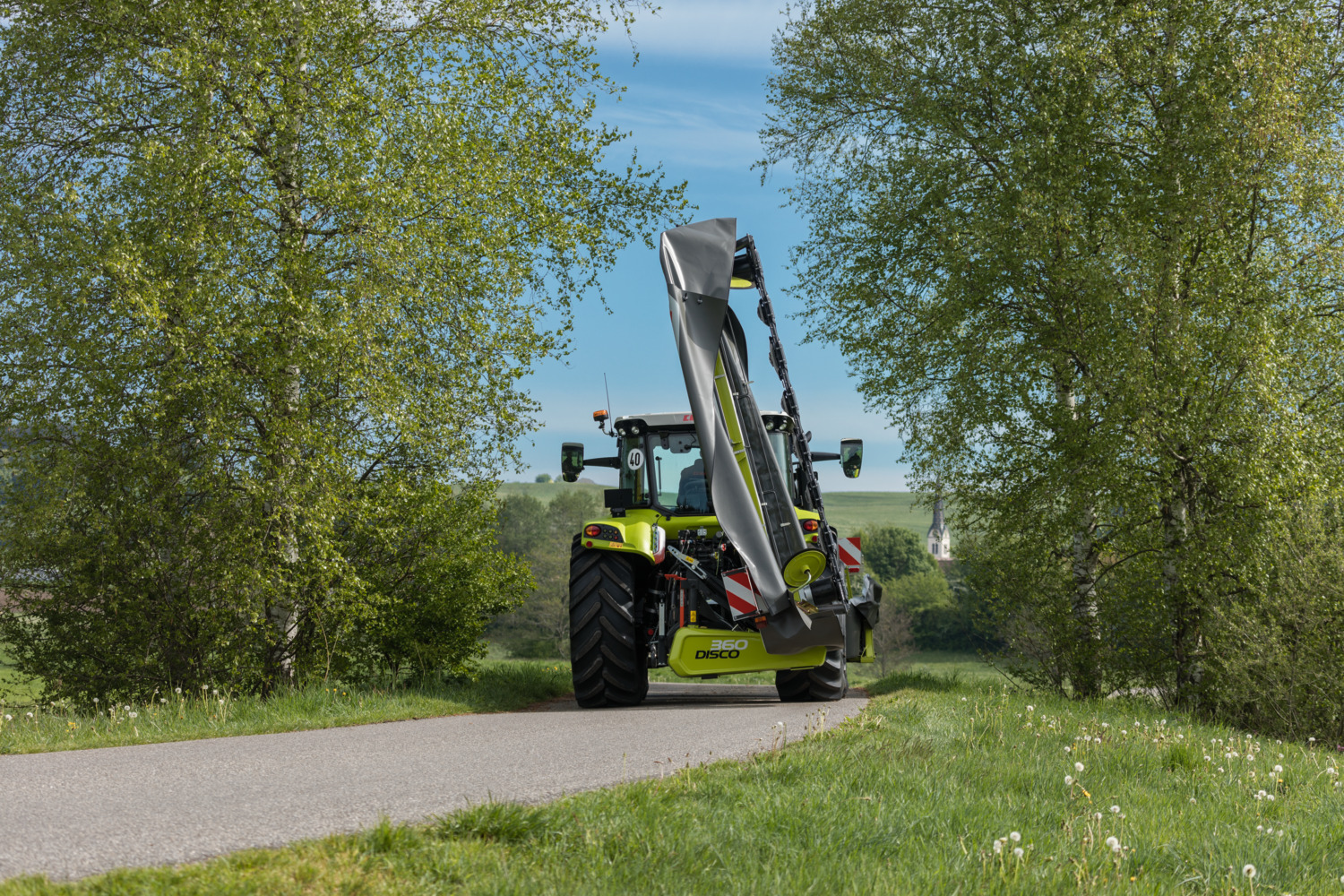

Sicher unterwegs.

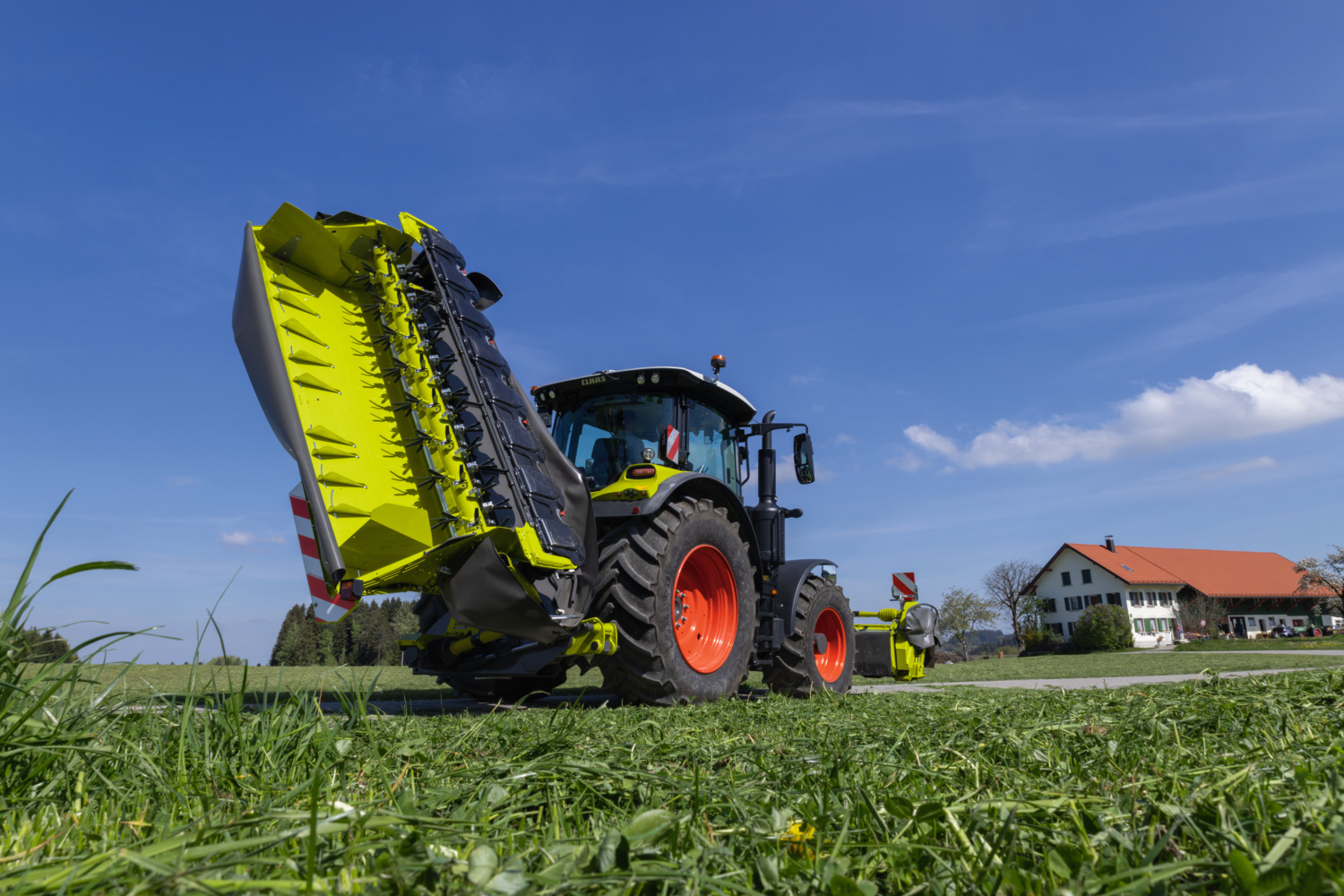

Die 120°-Transportposition und der nahe am Traktor liegende Schwerpunkt sorgen für höchste Stabilität. Somit sind Sie auch auf der Straße sicher und wendig unterwegs. In Transportposition wird das Mähwerk außerdem automatisch mechanisch gesichert.

Walzenaufbereiter mit Stahlwalzen.

Die optionalen Walzenaufbereiter aus Stahl bieten eine effektive Lösung zur zuverlässigen Aufbereitung, auch von dickstämmigem Erntegut, wie beispielsweise Sorghum.

Die Stahlwalzen zeichnen sich durch einen geringen Verschleiß aus und sorgen dank des doppelten Walzenantriebs für eine konstant hohe Durchsatzleistung.

Langlebig und leichtzügig.

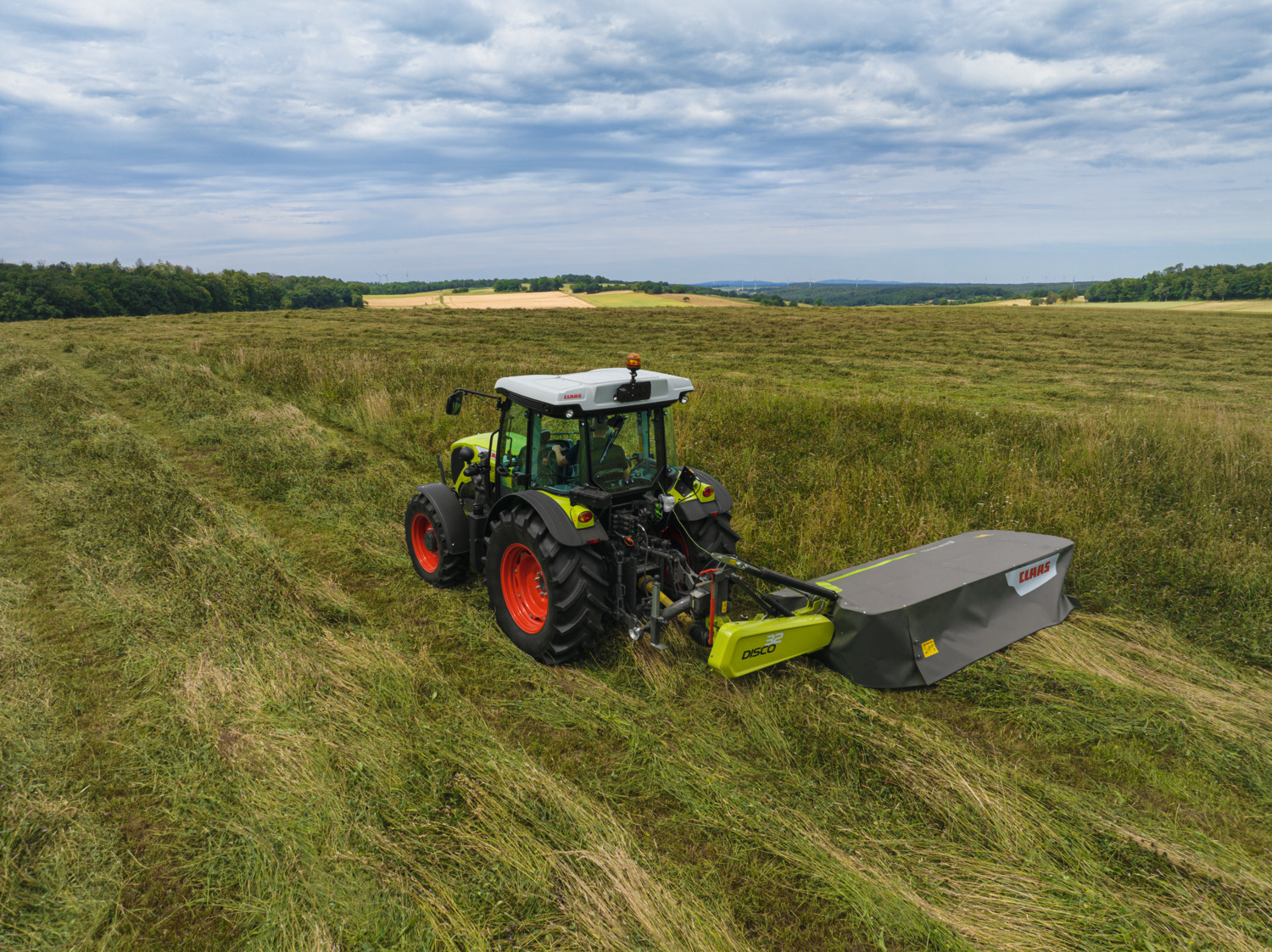

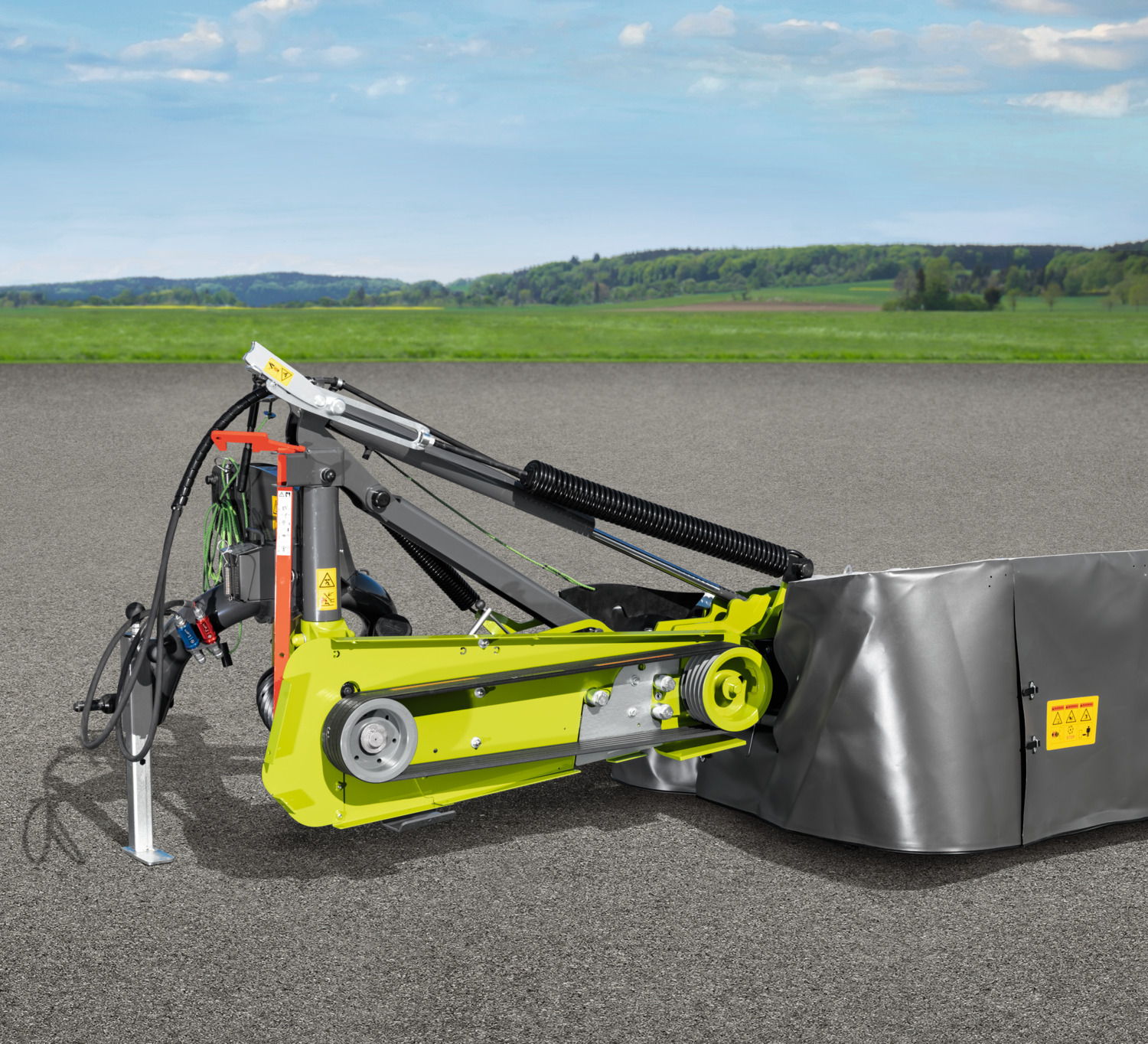

DISCO 100er mit Seitenaufhängung.

Ein weiterer Vorteil: Das moderne, dunkle Design sieht nicht nur gut aus, sondern ist auch weniger schmutzempfindlich.

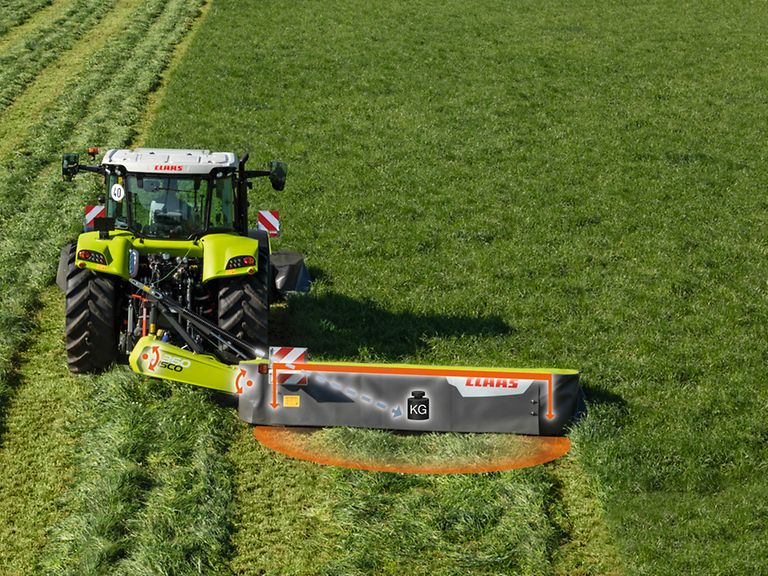

Schwerpunktentlastung.

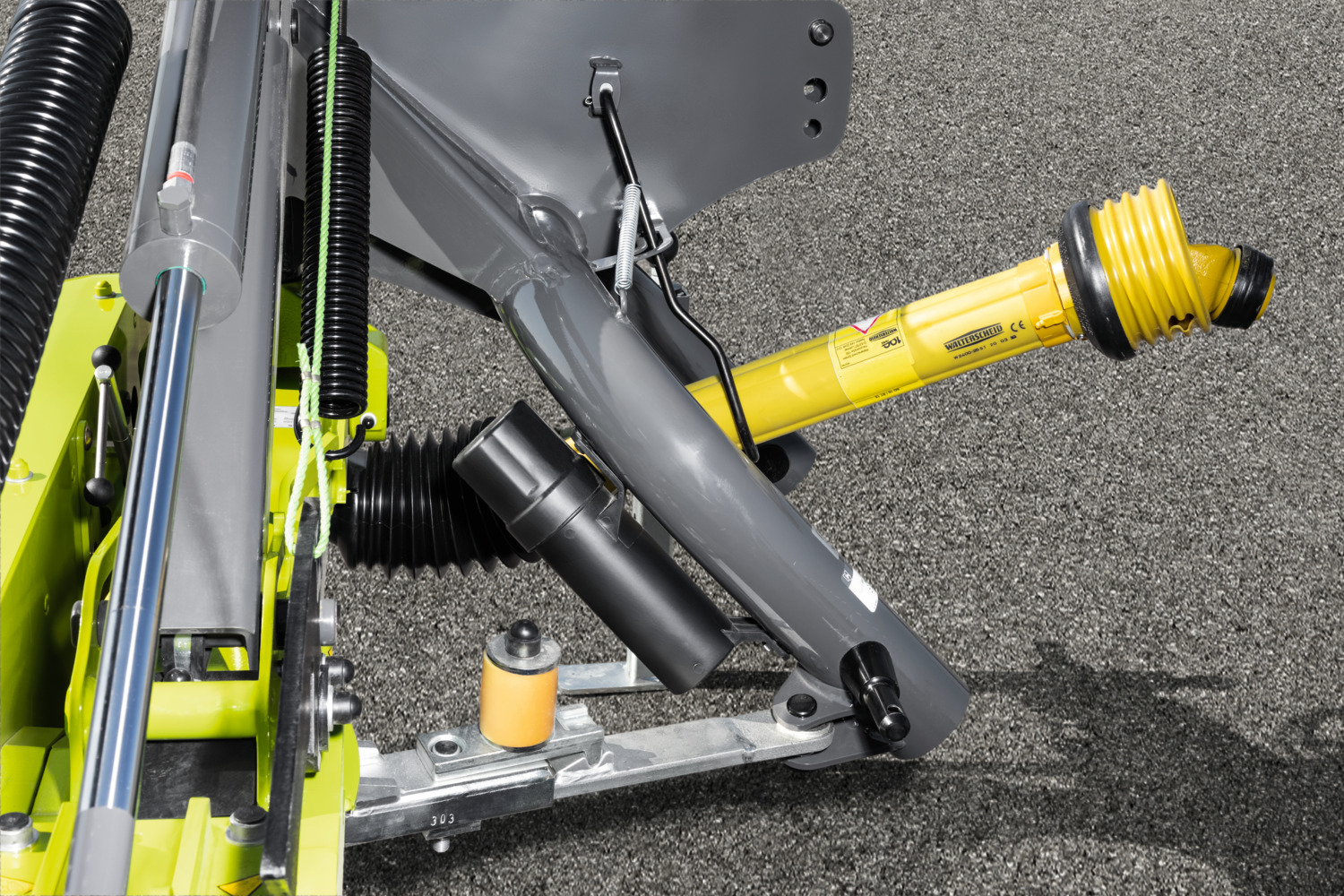

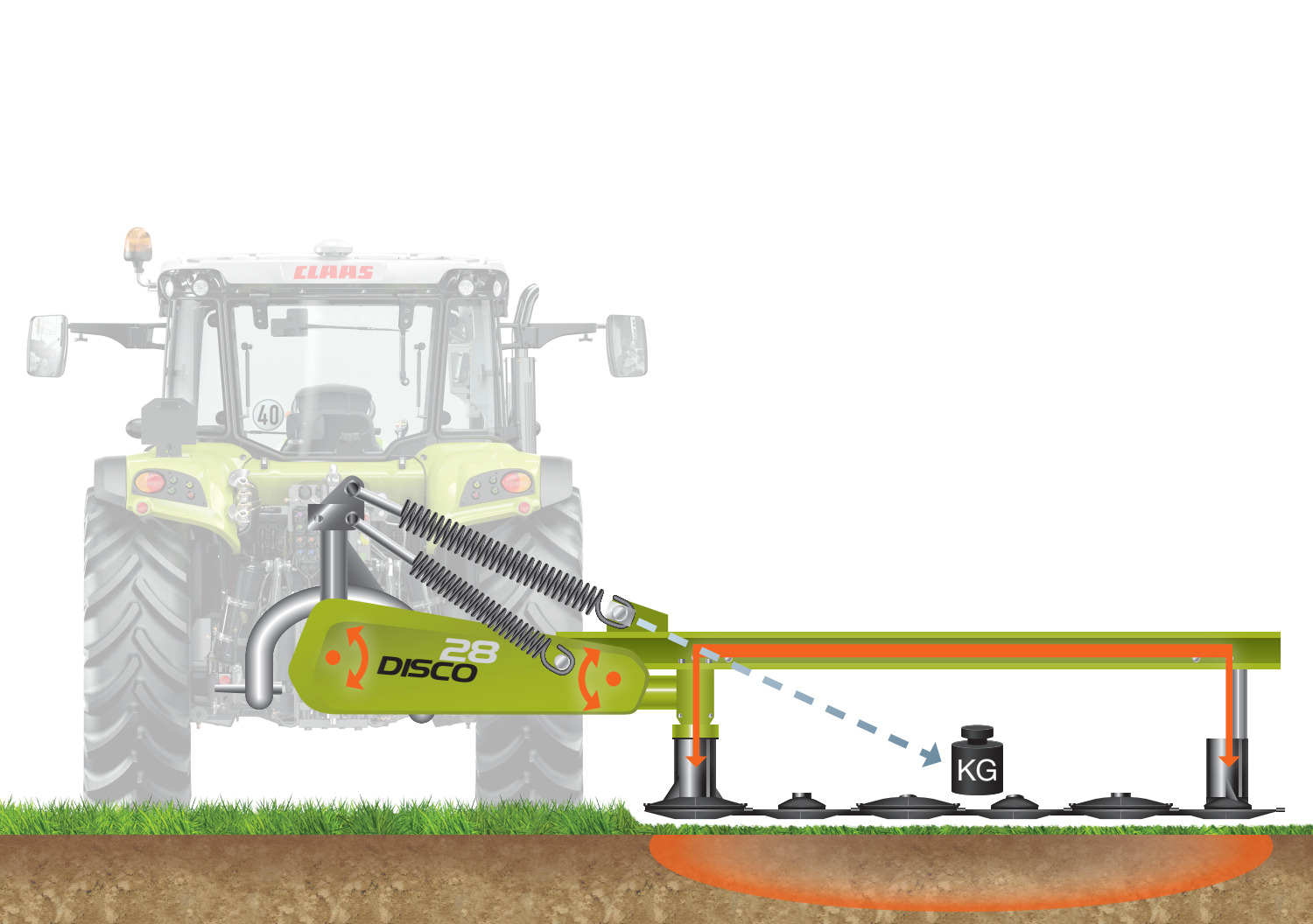

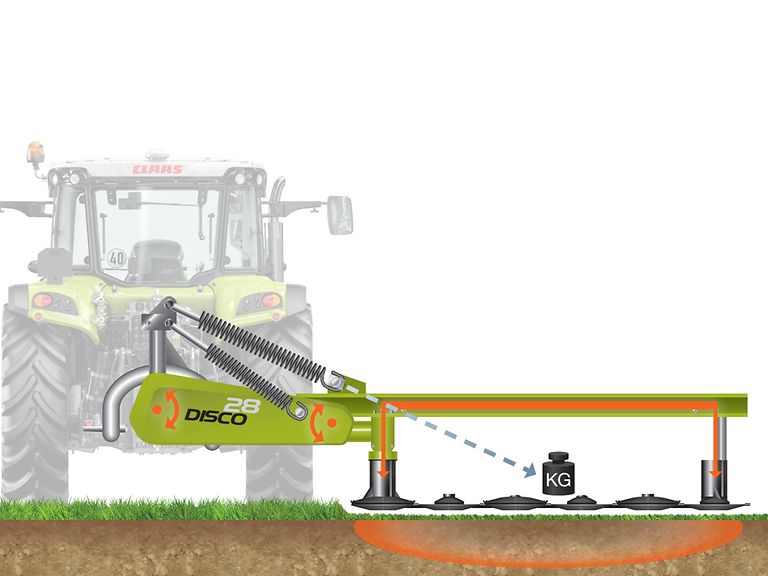

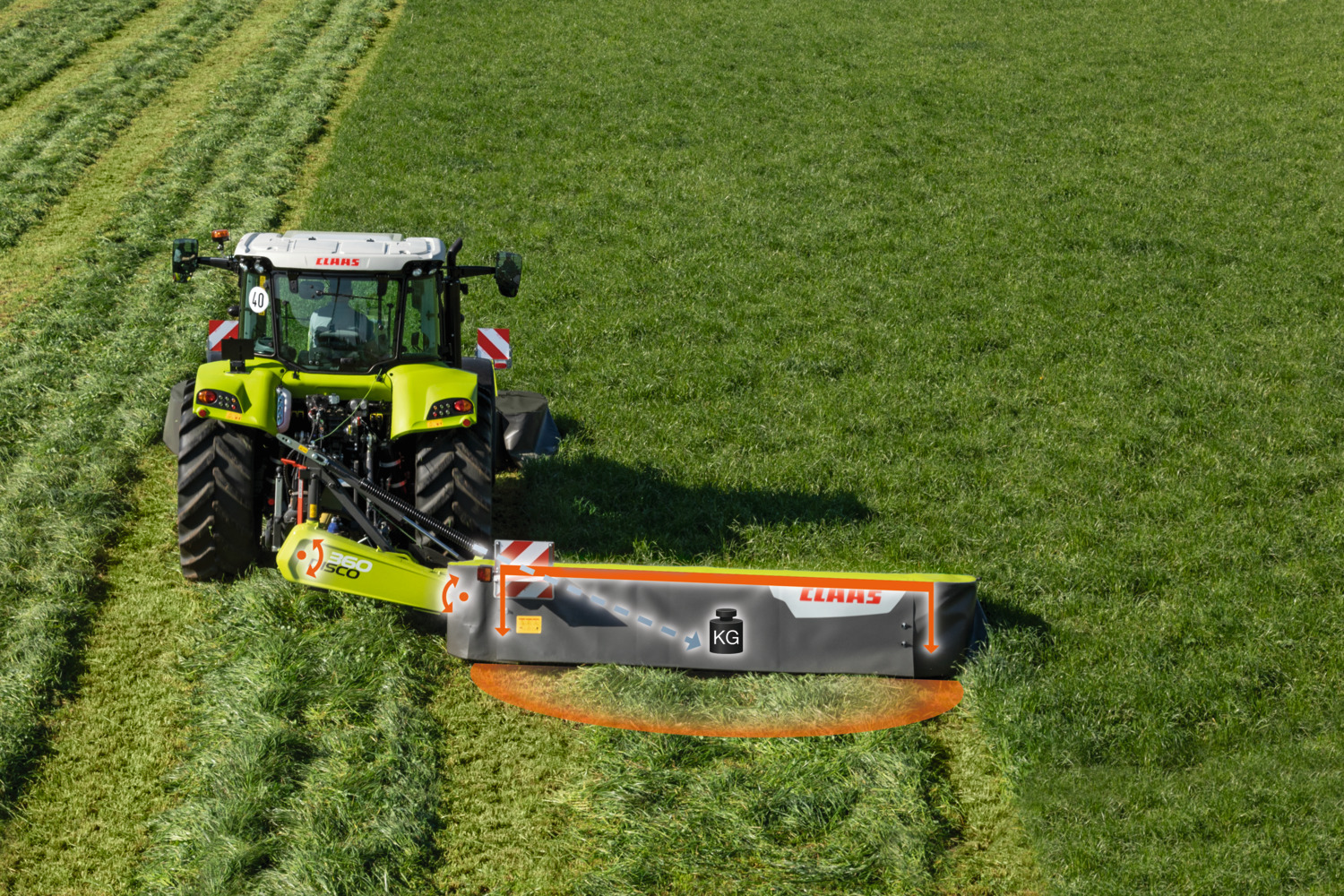

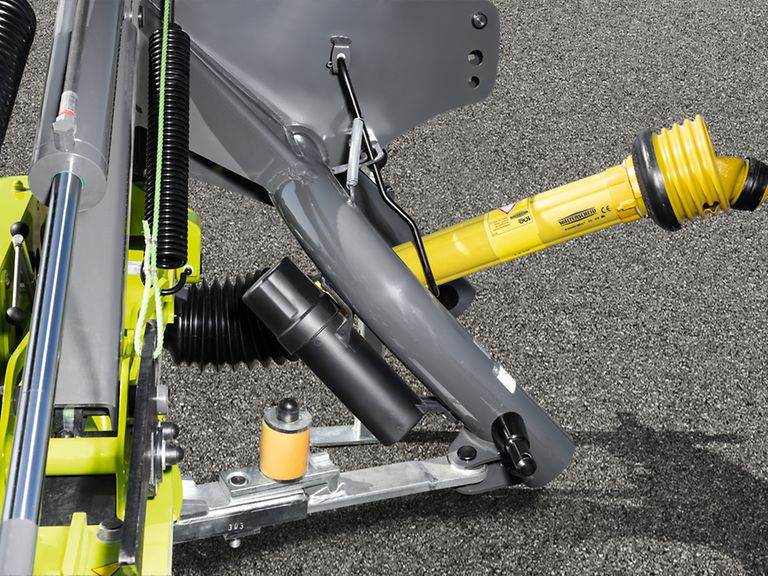

Die große Entlastungsfeder greift mittig am Maschinenrahmen an. Außerdem geht die Kraftlinie der Feder genau durch den Schwerpunkt der Mäheinheit. Durch die innere und äußere Abstützung wird die Kraft gleichmäßig auf den Mähbalken übertragen.

Die kleine Feder übernimmt zusätzlich die Entlastung des Mähbalkenantriebs. Unsere einzigartige Schwerpunktentlastung bringt die Vorteile einer Mittenaufhängung nun auch für die seitenaufgehängten Modelle.

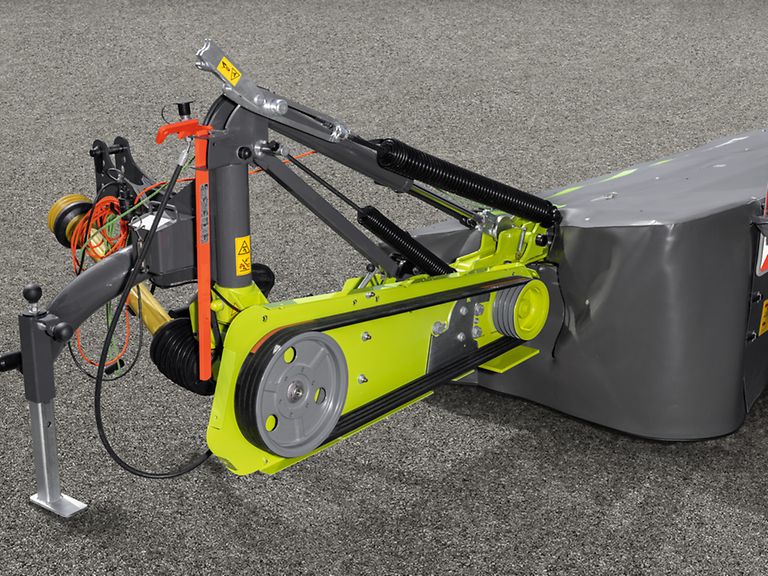

Antrieb.

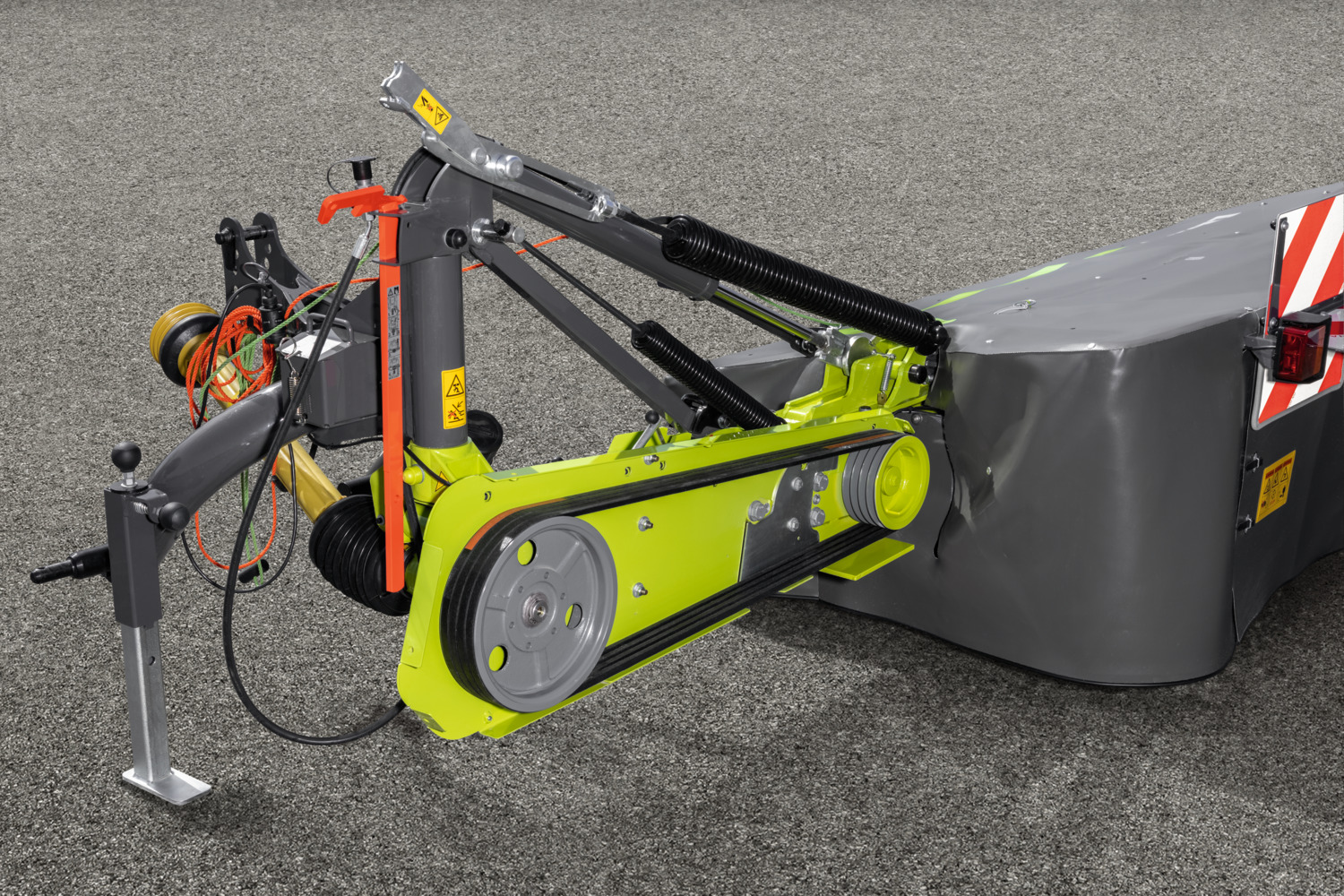

Das Mähwerk wird über besonders wartungsarme Gelenkwellen, ohne Sicherheitskette angetrieben. Der starke Riementrieb dämpft Lastspitzen und lässt sich werkzeuglos über einen Drehknauf spannen. Von dort geht die Kraft über in ein Doppelgetriebe, welches den Eintrieb von oben direkt in die erste Mähscheibe und somit optimalen Materialfluss sicherstellt.

Mechanische Anfahrsicherung.

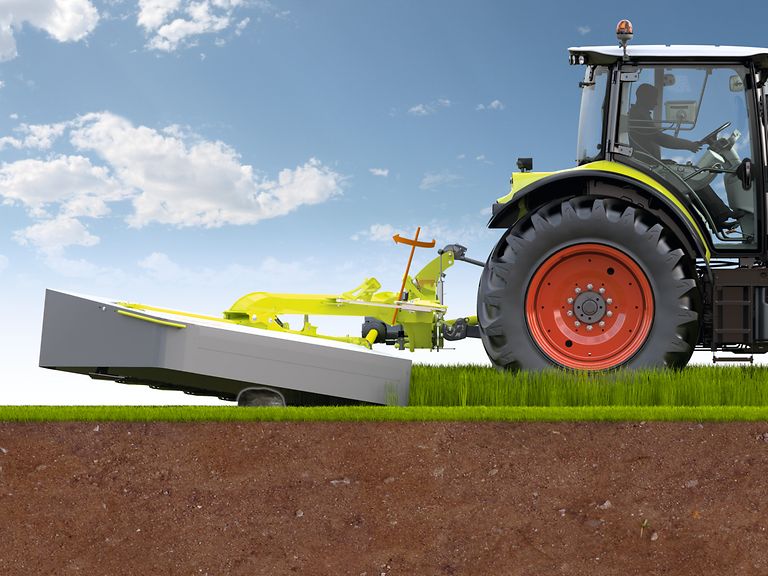

Beim Auffahren auf ein Hindernis spricht die Überlastsicherung sofort an und die Mäheinheit kann nach hinten wegschwenken. Zum Weiterfahren genügt ein kurzes Zurücksetzen. Durch einen zusätzlichen Bügel wird außerdem die Außenkante des Mähwerks vor Beschädigung geschützt.

Platzsparend.

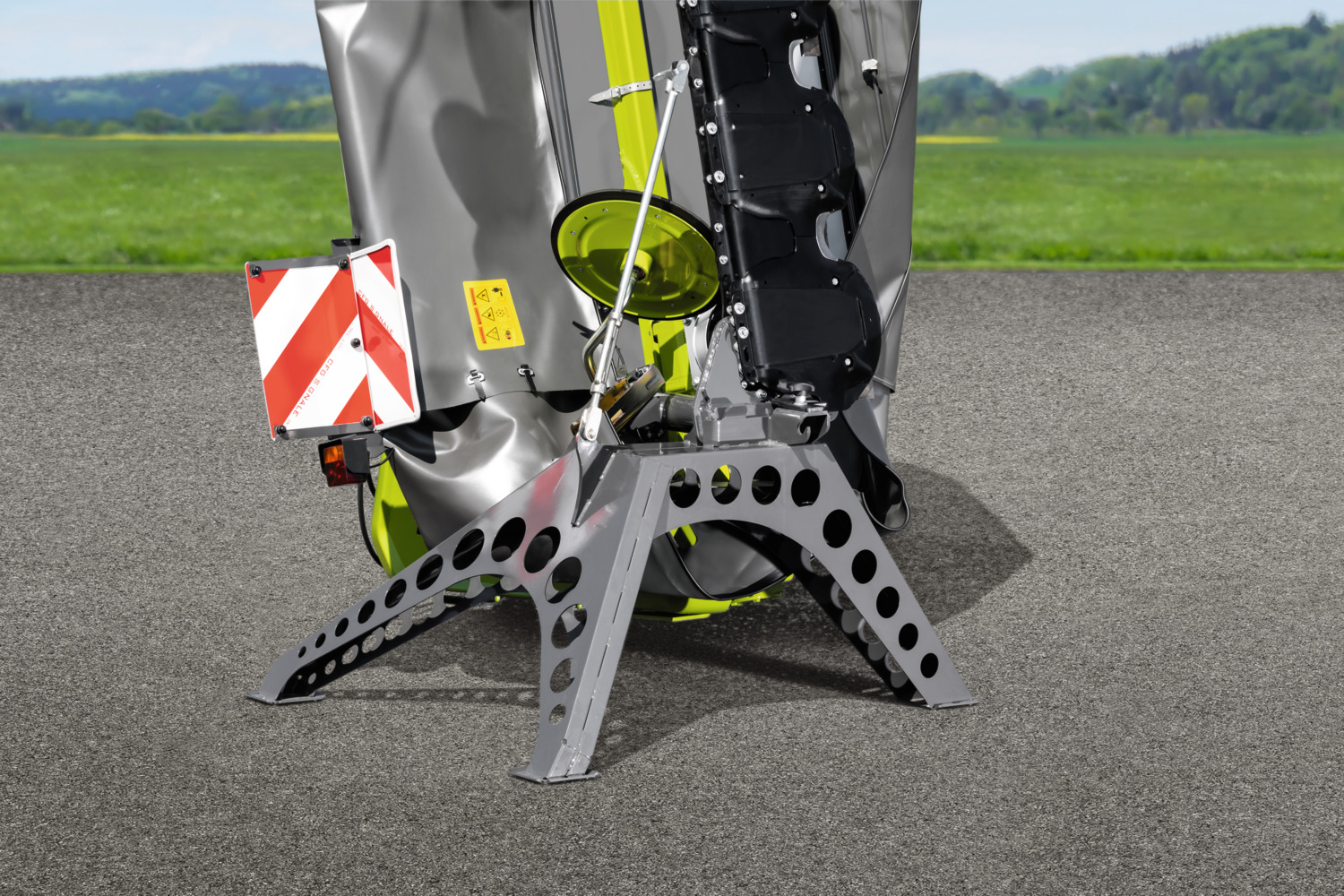

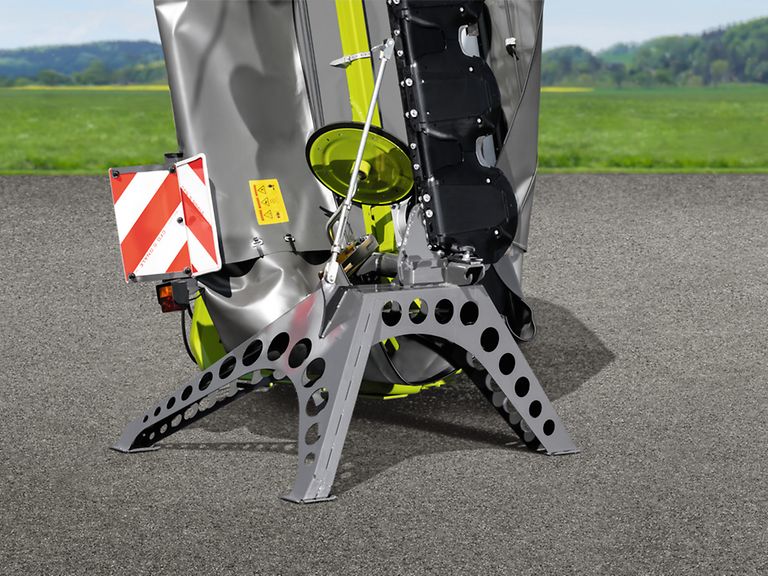

Für eine platzsparende Lagerung ist ein separater Abstellbock erhältlich, auf dem das Mähwerk direkt vom Traktor abgestellt werden kann – ohne zusätzliche Stützen.

105°-Transportstellung.

In der Transportposition verschiebt sich der Schwerpunkt der Maschine noch weiter zur Mitte, dadurch werden die Traktorhinterräder möglichst gleichmäßig belastet. Durch das verbaute Doppelgetriebe ergibt sich eine schmale Transportbreite und freie Sicht nach hinten. Ein doppelwirkender Schwimmkolben-Zylinder sorgt für sicheres Abklappen am Hang sowie Endlagendämpfung.

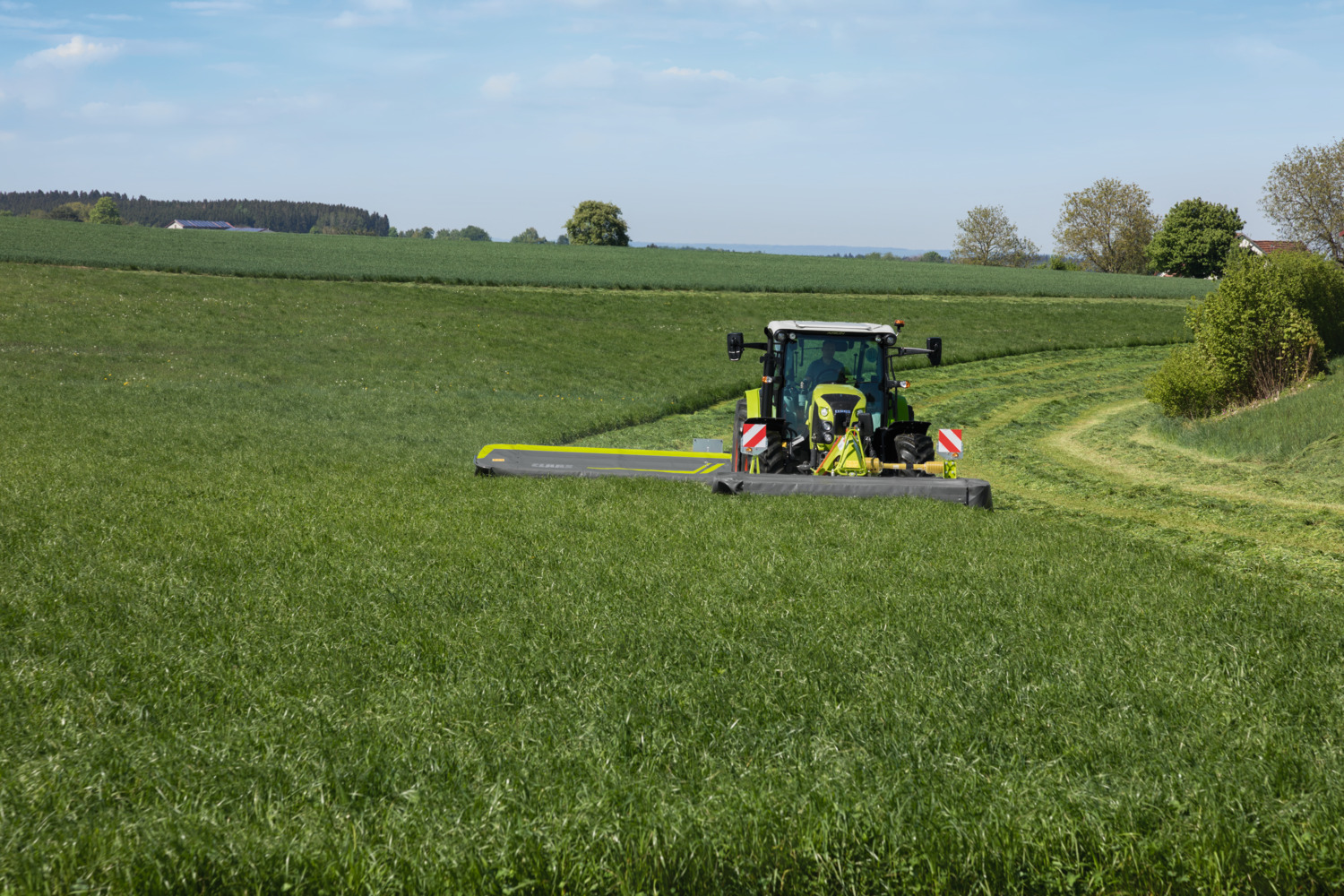

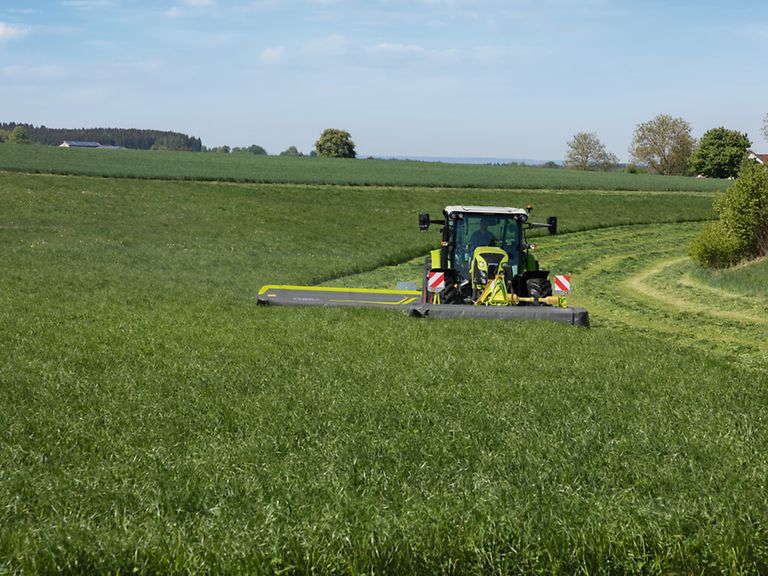

Leicht und zügig mähen.

DISCO 10er mit Seitenaufhängung.

Alle DISCO Mähwerke haben das gleiche hochwertige Herzstück – den MAX CUT Mähbalken –, und das schon ab 2,20 m Arbeitsbreite, denn jede Wiese braucht den perfekten Schnitt.

Schwerpunktentlastung.

Antrieb.

Das Mähwerk wird über besonders wartungsarme Gelenkwellen angetrieben. Der starke Riementrieb dämpft Lastspitzen und lässt sich werkzeuglos über einen Drehknauf spannen. Von dort geht die Kraft über in ein Doppelgetriebe, welches den Eintrieb von oben direkt in die erste Mähscheibe sicherstellt – so wird kein Innenschuh benötigt und ein optimaler Materialfluss ist gewährleistet.

Kraftstoff-Spar-Maschine.

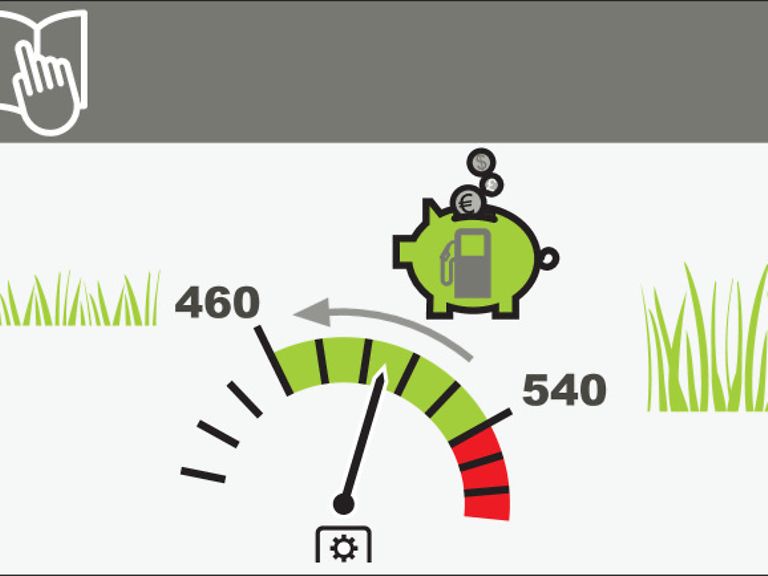

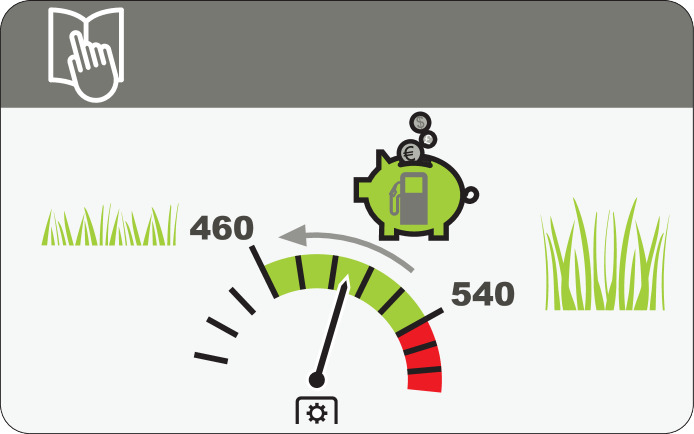

Die Übersetzung im Antriebsstrang erlaubt es, in leichteren Beständen die Zapfwellendrehzahl von 540 U/min auf 460 U/min zu reduzieren. Dadurch sinkt der Dieselverbrauch bei gleicher Mähqualität.

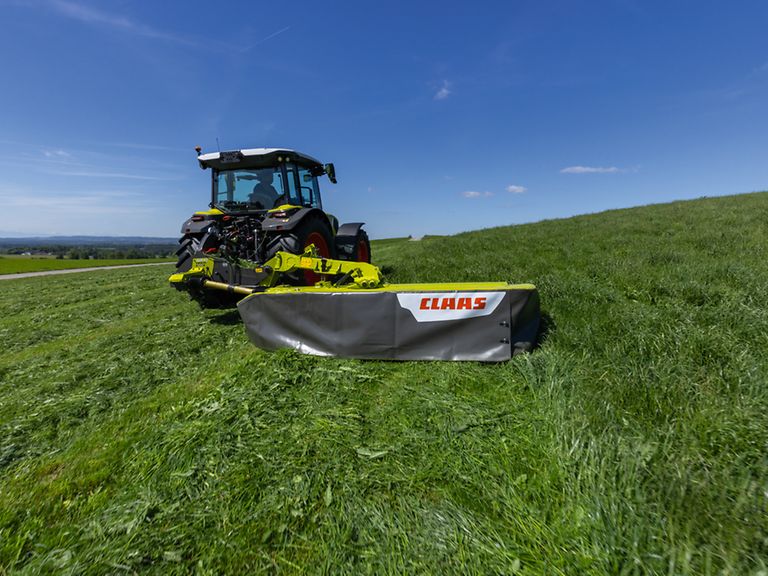

Hangheimat.

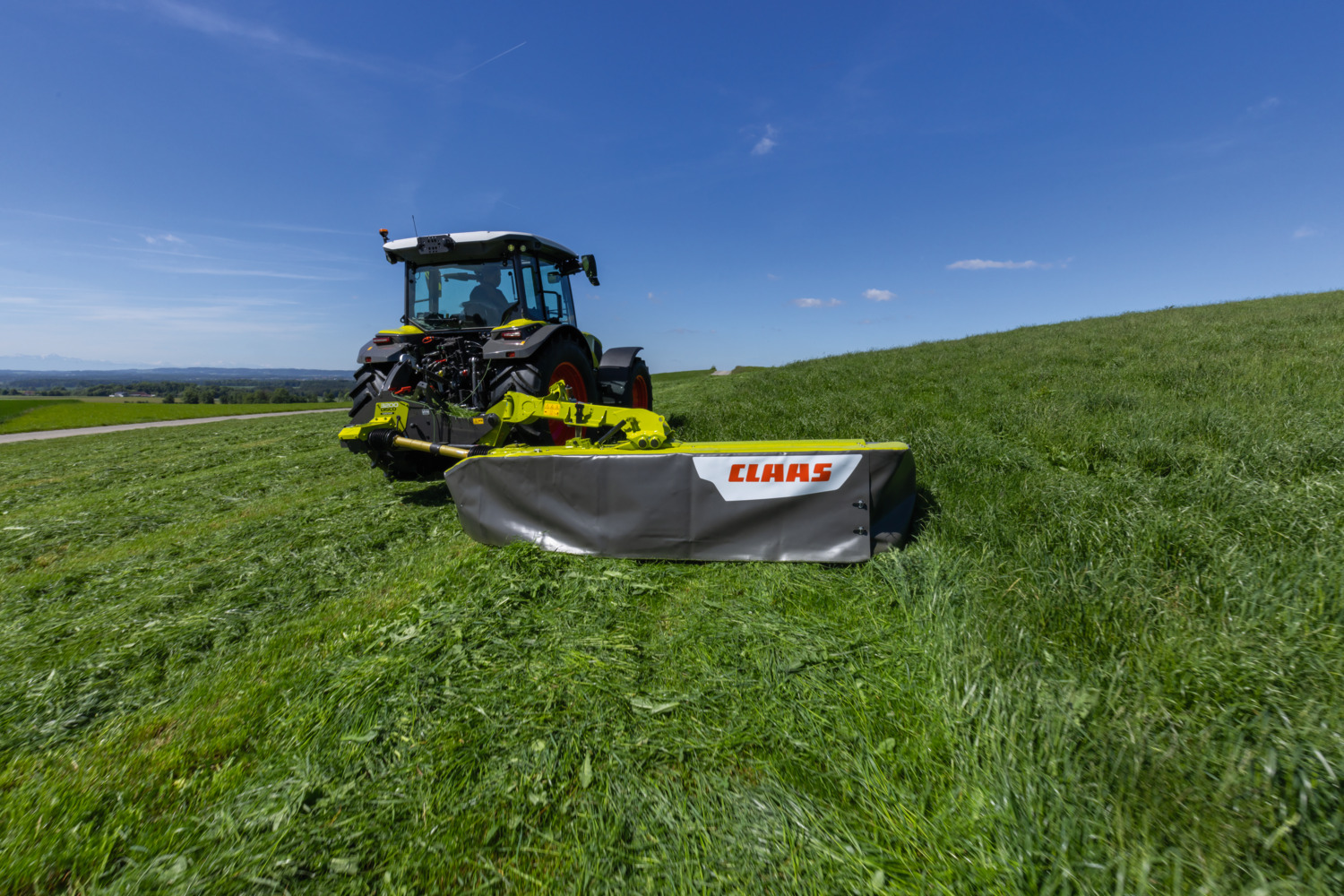

Gerade mit Blick auf Hanglagen wurde äußerst gewichtsbewusst konstruiert, zugleich wurden bestimmte Bauteile speziell verstärkt. Die DISCO 10er Baureihe eignet sich auch hervorragend für das Mähen von Straßengräben und Böschungen von bis zu 45° nach oben.

Einwandfreier Zugang.

Beide Schutztuchhälften sind komfortabel nach oben zu klappen. Dies bietet einen optimalen Zugang für Wartungs- und Reinigungsarbeiten. Im Falle einer Beschädigung an der Außenkante des Mähwerks kann das Schutztuch hier separat getauscht werden.

Technische Daten

Modell	Arbeitsbreite (m)	Anzahl Mähscheiben pro Mäheinheit	Hydropn. Mähwerksentlastung	Aufbereiter
4400 CONTOUR	4,20	10	Ja	Ohne Aufbereiter
4000 CONTOUR	3,80	9	Ja	Ohne Aufbereiter
3600 RC CONTOUR	3,40	8	Ja	Walzenaufbereiter
3600 C CONTOUR	3,40	8	Ja	Zinkenaufbereiter
3600 CONTOUR	3,40	8	Ja	Ohne Aufbereiter
3200 RC CONTOUR	3	7	Ja	Walzenaufbereiter
3200 C CONTOUR	3	7	Ja	Zinkenaufbereiter
3200 CONTOUR	3	7	Ja	Ohne Aufbereiter
2800 RC CONTOUR	2,60	6	Ja	Walzenaufbereiter
2800 C CONTOUR	2,60	6	Ja	Zinkenaufbereiter
2800 CONTOUR	2,60	6	Ja	Ohne Aufbereiter
360	3,40	8	Nein	Ohne Aufbereiter
320 C	3	7	Nein	Zinkenaufbereiter
320	3	7	Nein	Ohne Aufbereiter
280 C	2,60	6	Nein	Zinkenaufbereiter
32	3	7	Nein	Ohne Aufbereiter
28	2,60	6	Nein	Ohne Aufbereiter
24	2,20	5	Nein	Ohne Aufbereiter
