Innovation Lab: CLAAS zeigt auf Agritechnica 2023 nachhaltige und autonome Technik für die Landwirtschaft von Morgen und Übermorgen

Neben der Präsentation neuer Produkte in der Innovation Alley im Zentrum des Messestands gibt es den neuen Bereich Innovation Lab als Fenster in die hochautomatisierte bis autonome und nachhaltige Zukunft der Landtechnik.

Mit einem innovativen Standkonzept und einem modernisierten, noch kundenfreundlicheren Messeauftritt geht CLAAS auf der Weltleitmesse für Landtechnik Agritechnica in diesem Jahr neue Wege. Auf mehr als 5.800 m2 bekommen Messebesucher nicht nur bekannte CLAAS Produkte und Neuheiten wie den EVION, die DISCO 9700 Baureihe und die 12er XERION zu sehen, sondern erstmals einen umfassenden Einblick in Entwicklungsprojekte der Bereiche Kabine/HMI, Autonomie und Alternative Antriebe. Im Innovation Lab auf dem CLAAS Messestand in Halle 13 haben interessierte Landwirte, Lohnunternehmer und Studierende sowie Auszubildende die Möglichkeit, verschiedene Zukunftstechnologien hautnah zu erleben und dazu in den Austausch mit CLAAS Mitarbeitenden zu gehen - Innovation trifft hier auf Interaktion, Diskussion und Feedback. Einige der gezeigten Studien und Projekte werden kurz- bis mittelfristig die Serienreife erlangen und wurden bereits mit einem Agritechnica Innovation Award in Silber prämiert, andere orientieren sich an einem eher langfristigen Horizont.

Autonomer XERION Demonstrator: Großtraktor für hochautomatisierte bis autonome Feldarbeiten
Auf der Agritechnica 2023 zeigt CLAAS erstmals den Prototyp eines autonomen Großtraktors. Ein XERION 12.590 TERRA TRAC wurde dafür mit entsprechender Sensorik wie LIDAR und Kamerasystemen, sowie weiterer Technik für die Fahrspurplanung und Prozessüberwachung ausgerüstet. Weitere Fahrzeuge befinden sich bereits zur weiteren Erforschung und Erprobung verschiedener Komponenten im Feldeinsatz.

Hochautomatisierung und Autonomie sind zentrale, global relevante Themen zahlreicher Anwendungsfelder in der Landwirtschaft. CLAAS entwickelt allein wie auch in verschiedenen Forschungsprojekten und mit Partnern wie im 3A – ADVANCED AUTOMATION & AUTONOMY Verbund an Technologien für die autonome Feldbewirtschaftung. Eines der priorisierten Anwendungsszenarien sind praxisübliche Feldarbeiten wie Bodenbearbeitung mit Großtraktoren. „Für Hochautomatisierung und Autonomie ausgerüstete Großtraktoren sind in erster Linie für Betriebe interessant, die einen klassischen AgBot nicht auslasten können oder wo dieser mit seinen Leistungsparametern nicht in die Maschinen- und Geräteflotte passt“, erklärt Christoph Molitor, Global Head of Technology Management bei CLAAS. „Neben dem allgemeinen Fachkräftemangel in der Landwirtschaft sehen wir vor allem witterungsbedingte Ernteverzögerungen und die mechanische Bestandspflege als Faktoren, die zu einem konzentrierten Arbeitskräftebedarf bzw. einem hohen Bedarf an Arbeitskapazitäten führen. Hochautomatisierung und Autonomie können dazu beitragen, derartige Arbeitsspitzen und arbeitszeitintensive ackerbauliche Prozesse zu entzerren.“

Der im Innovation Lab ausgestellte XERION 12.590 TERRA TRAC mit Autonomy connect ist technisch für die Hochautomatisierung (Autonomy connect Co-Pilot) und Autonomie (Autonomy connect Auto-Pilot) ausgerüstet. Co-Pilot bedeutet eine weitestgehende Automatisierung des Arbeitsprozesses, inklusive der Planung mittels Autonomy connect – welches in die CLAAS connect Plattform voll integrierbar ist. Der Fahrer übernimmt beim Co-Pilot überwiegend Überwachungsaufgaben, während Funktionen und Einstellungen von Traktor und Anbaugerät vorab geplant und vom Traktor-Geräte-Gespann vollautomatisch abgearbeitet werden. Er kann hierbei nach wie vor weiter direkt in den Arbeitsprozess eingreifen und diesen vom Fahrersitz aus weiter optimieren. Auto- Pilot ist schließlich der vollautonome Einsatz ohne Fahrer auf der Kabine. Die Planung der Arbeiten erfolgt exakt wie beim Co-Pilot, allerdings ist der Traktor mit erweiterter Technologie für die Umfelderkennung zusätzlich zum LIDAR mit speziellen Kamerasystemen und weiterer Sicherheitstechnologie bis zum automatisierten Bremseingriff ausgerüstet. Das Planungstool Autonomy connect kann ab Marktverfügbarkeit voll in das Internetportal CLAAS connect integriert werden, wodurch die Nutzung im Betriebsalltag sehr einfach und schnell ohne ein zusätzliches Portal möglich ist.

Der auf dem Innovation Lab ebenfalls gezeigte Amazone Cenius Grubber ist für das hochautomatisierte wie auch autonome Arbeiten mit Amazone AutoTill Technologie zur Überwachung von Arbeitsposition, Arbeitstiefe und Walzendrehzahl sowie für die Detektion von Scharverlust und Materialansammlungen im Zinkenfeld ausgestattet. Die vom Grubber erfassten Daten werden mit denen des Traktors abgeglichen, um beispielsweise bei drohenden Verstopfungen die Fahrgeschwindigkeit zu reduzieren oder bei zu hohem Walzenschlupf den Grubber etwas anzuheben.

AgXeed, thermalDRONES und CLAAS Saulgau verbinden hochautomatisiertes und autonomes Mähen mit Wildrettung per Drohne
Drohnen mit Wärmebildkamera sind heute eine praxisübliche, sichere und effektive Möglichkeit, um kurz vor der Mahd von Wiesen, Weiden oder GPS-Beständen Brutgelege und junge Wildtiere, insbesondere Rehkitze, aufzuspüren. Die Suche erfolgt i.d.R. über ein Live-Bild und wird nach der Detektion einer Wärmequelle unterbrochen, damit Helfer die Tiere aus dem Bestand heraustragen oder Fundorte und Brutgelege markieren können.

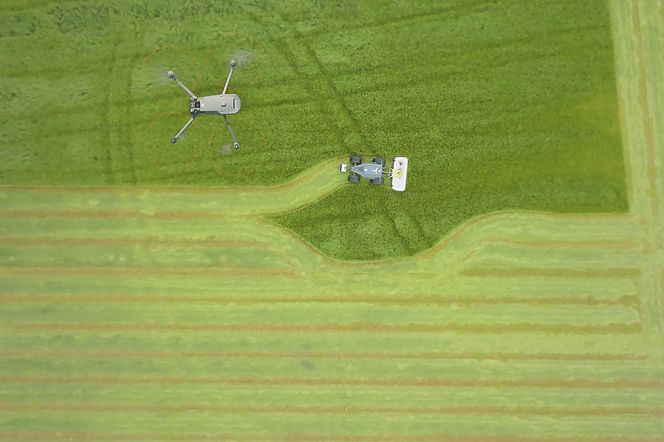

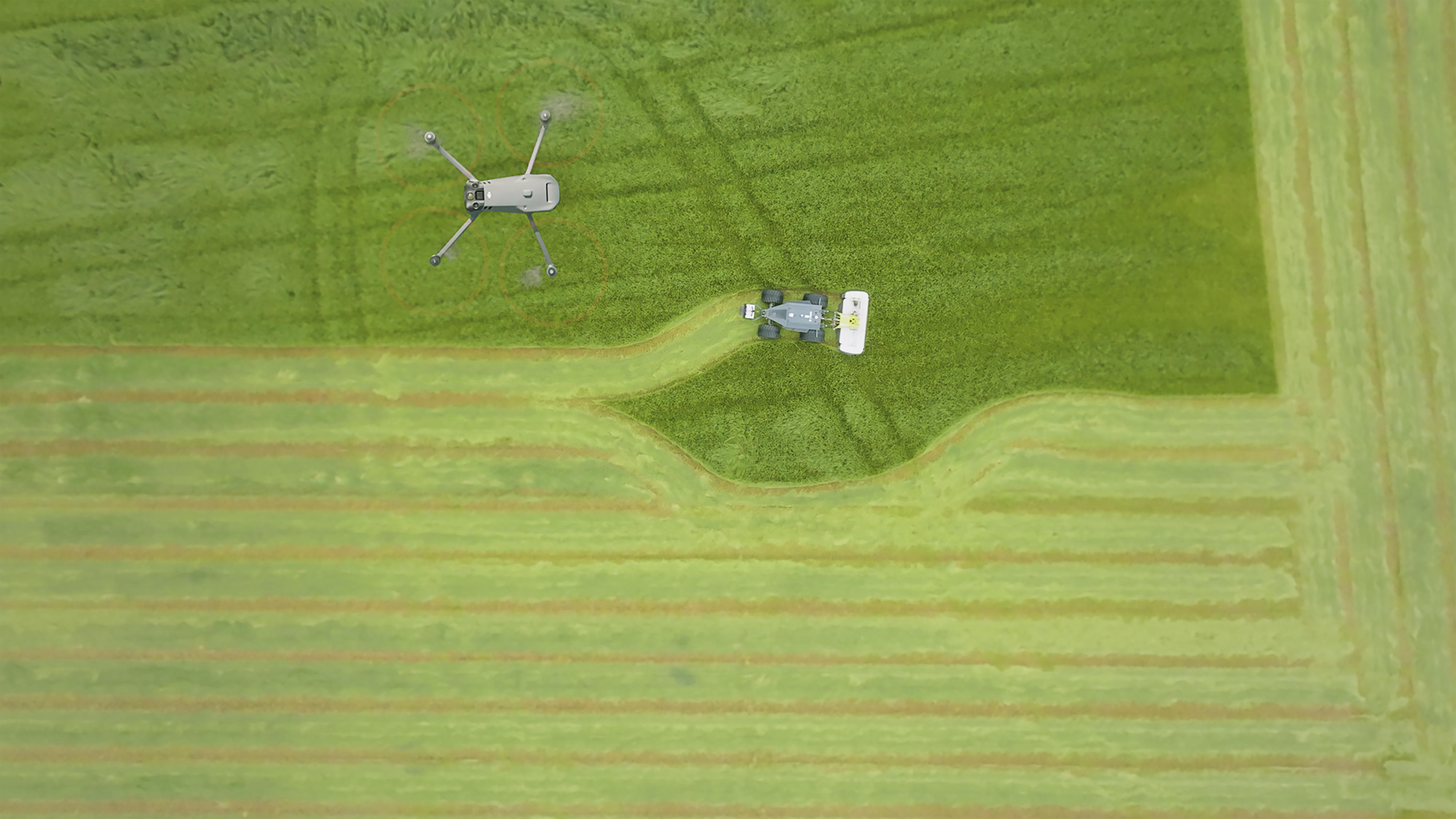

CLAAS, thermal DRONES und AgXeed haben hier ihr Expertenwissen gebündelt und ein gemeinsames Drohnen-Interface für autonomes Mähen entwickelt. Daten der beim Drohnenflug identifizierten Wärmequellen werden dabei zunächst gespeichert, dann mit einer KI-Software aufbereitet und zusammen mit den jeweiligen GPS-Positionsdaten an das Prozessplanungstool übermittelt. Dieses integriert die Daten in die Routenplanung, so dass die autonome Mähtechnik unter Einhaltung einer Sicherheitszone um die Fundorte der Wildtiere herumgeführt werden kann. Das Umfahren wird insbesondere auf Flächen angewendet, auf denen geschützte Brutgelege vorhanden sind, die nicht entnommen werden dürfen. Landwirte bzw. Lohnunternehmer können den Maschineneinsatz über das AgXeed Portal live auf Smartphone, Tablet oder PC verfolgen. Auf diese Weise lassen sich beim Einsatz der autonomen Mähgespanne nicht nur die Anforderungen an hohe Flächenleistungen, sondern auch an eine wildtierschonende Grünlandbewirtschaftung erfüllen. Darüber hinaus dokumentiert der Landwirt auf diese Weise die vor dem Mäheinsatz erfolgte Maßnahme und trägt somit zur Nachweispflicht bei.

Die Technologie ist nicht nur beim Einsatz autonomer Feldroboter nutzbar, sondern auch bei autonom fahrenden Traktoren sowie Traktoren und Erntemaschinen, die mit Fahrer und einem Lenksystem auf vorher geplanten Routen unterwegs sind, weshalb die Vorgehensweise heute schon eine attraktive Kundenlösung darstellt. Dabei ist sichergestellt, dass die POI-Daten der Wildtier-Fundorte nur innerhalb der bekannten, vorher ermittelten Feldgrenzen erhoben werden. Die Feldgrenzen lassen sich aus dem betrieblichen Agrarmanagementsystem des jeweiligen Landwirts übernehmen. Liegen diese Daten nicht vor, so kann der Drohnenpilot die Feldgrenzen auf dem Display seines Arbeitsbildschirms selbst markieren.

Fahrerkabine 4.0 und Cab10Future: Ein Fenster in die Zukunft des Fahrerarbeitsplatzes auf Erntemaschinen und Traktoren
Um das Leistungspotential komplexer Erntemaschinen voll auszuschöpfen, werden Fahrer schon heute durch zahlreiche automatische Assistenzsysteme unterstützt. Der Automatisierungsgrad wird sich in den nächsten Jahren tendenziell weiter erhöhen. Dadurch kommt es zu Phasen, in denen Fahrer selbst mit Blick auf Überwachungsaufgaben so wenig zu tun haben, dass sie sich unterfordert fühlen und schneller ermüden. Die Kabine einer Erntemaschine muss daher zukünftig die Möglichkeit bieten, den Fahrer neben seinen maschinenspezifischen Aufgaben auch andere Beschäftigungen ausüben zu lassen.

Das Forschungsprojekt „Fahrerkabine 4.0 – OnField“ zeigt mittels neuester Technologien wie Joystick-Lenkung, Fahrer-Konditionserkennung und Eye-Tracking, wie der Arbeitsplatz der Zukunft aussehen kann. Dafür umfasst dieses Konzept eine neuartige Kabinenausrüstung mit Internetanbindung und verschiedenen Mensch-Maschinen-Schnittstellen in Form von Kameras, Headup-Displays, Monitoren, Tastatur und vielem mehr. Mit dieser Ausrüstung ist es möglich, das Beanspruchungsniveau des Fahrers fortlaufend zu erfassen und so eine bidirektionale Kommunikation aufzubauen. In diesem Zusammenhang gibt das System dem Fahrer alternative Handlungs- und Beschäftigungsempfehlungen, wenn er nur wenig beansprucht wird.

Grundlage dafür ist ein virtueller, durch einen Eye-Tracker im Dachhimmel unterstützter Assistent, der den Fahrer nach Erkennung von Müdigkeit verbal anspricht und ihn auf die Handlungsempfehlungen aufmerksam macht. Für die Umsetzung der Handlungsempfehlungen kann der Fahrersitz per Knopfdruck in drei Positionen gestellt werden. Während der Sitz im Arbeitsmodus in Geradeausstellung steht, wird er für den sogenannten Entspannungsmodus nach links geschwenkt. Nun kann der Fahrer z.B. leichte gymnastische Übungen machen, um den Körper zu regenerieren. Alternativ kann er über das Headup-Display z.B. Informationen über Entspannungsthemen abrufen, Lernvideos anschauen oder private Arbeiten erledigen.

Im Büromodus ist der Sitz nach rechts gedreht, sodass der Fahrer das Headup-Display auf der rechten Seitenscheibe im Blick hat. Zusätzlich kann er nun auch ein mobiles Tastaturtableau mit Trackpad zwischen den Armlehnen positionieren, und damit Büroarbeiten wie E-Mail-Kommunikation, Internetrecherchen oder Planungs-, Dokumentations- und Controllingarbeiten mit dem Betriebsmanagementsystem erledigen. Diese Arbeiten würden heutzutage zusätzliche Bürozeiten erfordern und die Freizeit von Betriebsleitern einschränken.

Als wichtige Voraussetzung für den erfolgreichen Praxiseinsatz der neuen Funktionen der Fahrerkabine 4.0 muss die Erntemaschine mit einer automatischen Vorfeldüberwachung ausgerüstet sein. Erkennt die Vorfeldüberwachung Hindernisse, so erhält der Fahrer frühzeitig Hinweise, dass er den Entspannungs- bzw. Büromodus verlassen muss, um die Steuerung der Maschine zu überwachen.

An der Entwicklung der Fahrerkabine 4.0 sind fünf Unternehmen und Institutionen beteiligt: Das Karlsruher Institut für Technologie (Institut für Arbeitswissenschaft und Betriebsorganisation sowie Institutsteil Mobile Arbeitsmaschinen), das Institut für Agrartechnik der Universität Hohenheim, die InMach Intelligente Maschinen GmbH, die Budde Industrie Design GmbH und die Claas Selbstfahrende Erntemaschinen GmbH. Das Projekt zur Entwicklung der Fahrerkabine 4.0 wurde vom Bundesministerium für Bildung und Forschung (BMBF) im Rahmen der Förderrichtlinie „Agrarsysteme der Zukunft“ gefördert. Das 2019 gestartete Projekt zeigte in Fokusgruppen-Workshops mit Fahrern und Betriebsleitern eine hohe Nutzerakzeptanz.

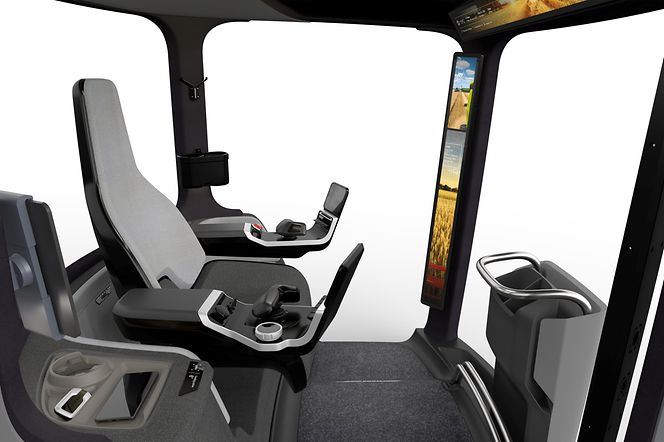

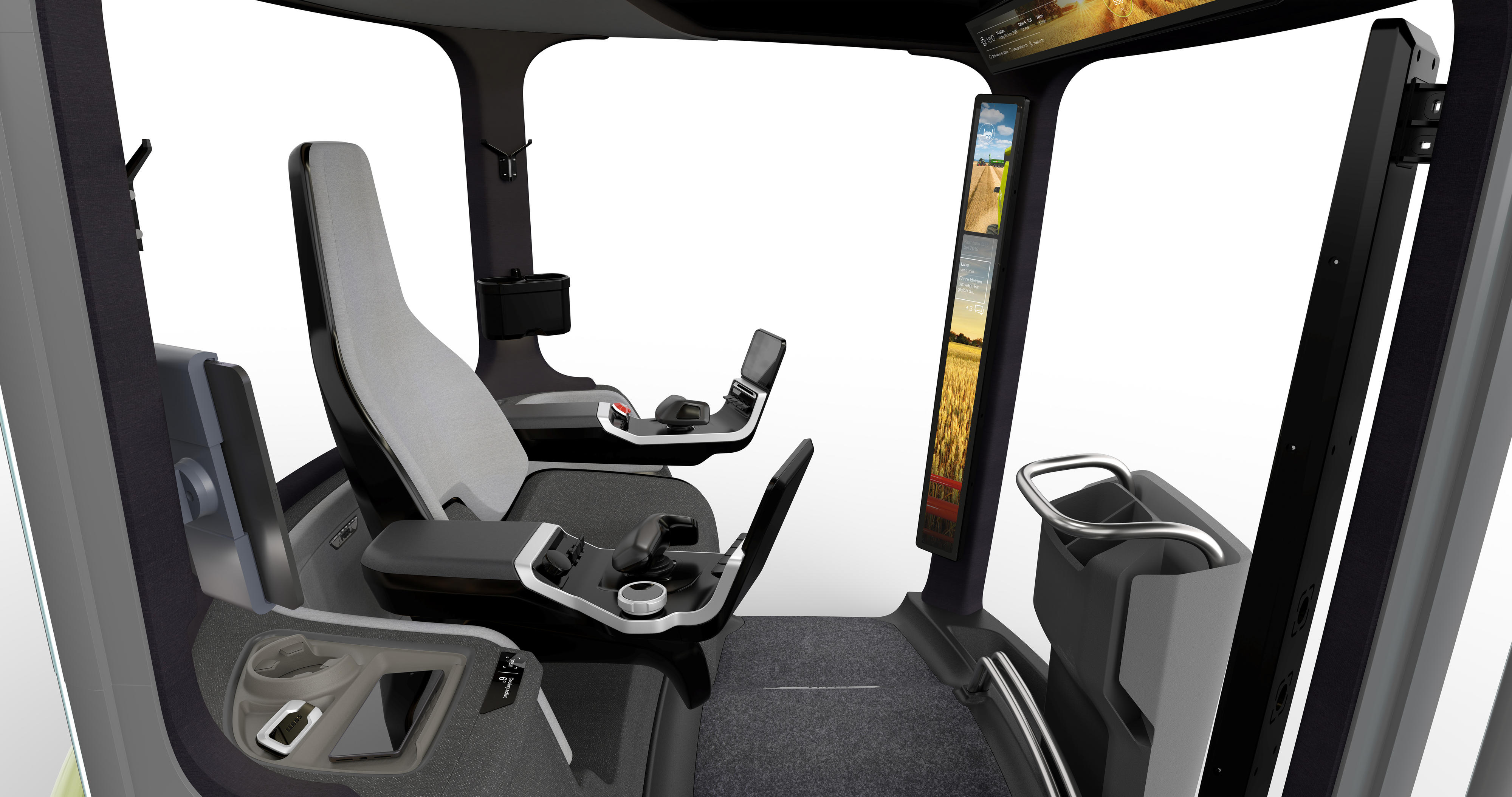

Mit der CAB10Future zeigt CLAAS darüber hinaus seine eigene Vision für die Kabine der Zukunft: Komfortableres Arbeiten mit einem in beide Richtungen bis zu 60 Grad drehbaren Sitz für fokussiertes Arbeiten, Wohlfühlatmosphäre durch intelligente Beleuchtung und hochwertige Materialien, Digitalisierung pur durch großflächige Displays im vorderen Fokusbereich und nachhaltige Bauweise durch einfachen Austausch verschleißanfälliger Module und den Einsatz recycelter Materialien. Mittels der „durchsichtigen“, über Kameras und Displays die Umgebung widerspiegelnde A-Säulen und die fehlende Lenksäule (autonome Fahrweise) erfährt der Bediener ein beeindruckendes Raumerlebnis. Die Maschinenkommunikation nach außen wird über die 360° Außenbeleuchtung vereinfacht.

Das Konzept Cab10Future ist in dieser Ausstattung nahezu baugleich auf Erntemaschinen (Mähdrescher, Feldhäcksler) und Großtraktoren einsetzbar.
